两条等值线的含量相差为0.1对数间隔，即以…0.1， 0.12，0.15，0.2，0.25，0.3，0.4，0.5，0.6，0.8，1， 1.2，1.5，2，2.5，3，4，5，6，8，10，12，15，20，
地球化学参数ຫໍສະໝຸດ l、总体平均值 及x1均方差S1（元素含量的平均值及均方差） 2、背景平均值 x及2 标准离差S2（经 ＋x2S 或 ＋x3S 反复剔除后
的平均值及均方差）
3、变异系数 CV（S／ x）
4．各异常浓集系数（异常平均值与背景平均值之比值）
5、各异常衬度（最大值与异常下限值或背景平均值之比值）
特殊情况下，也可用0.05Lg
当等含量线较密普遍大于30条时，间距采用 0.2Lg（10-6、10-9）；
异常区等含量线间距在图上不小于0.7mm， 否则应抽稀处理。
在地球化学图的图框外侧有元素含量直方图，直方图坐 标一律取对数，其组间距采用 0.1Lg（10-6、10-9）， 组端值规定小数点后第二位数字为7，直方图上标注元 素符号、样品数N、平均值X、标准离差S和变异系数CV。
X 0.5S
X 0.5S
X 1.5S
X 1.5S
X 2.5S
深蓝
蓝
X 2.5S
浅蓝
浅黄灰 淡红
深红 深红褐
概率 0.62% 6.68% 30.85% 69.15% 93.32% 99.38%
最新的色区划分及着色图

地球化学化探数据处理与成图

地球化学化探数据处理与成图
பைடு நூலகம்

3、化探中常用的数据处理方法：
化探数据处理过程中面对大量原始数据主要依靠现代 数学一统计方法和信息技术，分析方法多种多样，有单变量 分析：（如趋势面分析，稳健统计等）和多变量分析（如判 别分析，簇群分析，相关分析，因子分析等）之别；就处理 所依据的统计分布律而言，有依赖于正态律的参数统计法和 不依赖于它的非参数统计法，属于后者的模式识别技术已有 很大发展；就处理所针对的数据变化特征而言，有研究线性 关系和非线性关系的两大类方法。近些年来，根据地球化学 数据的变异特点而采用的克里格法等研究非线性变化的方法 迅速发展，混沌、分形和智能神经网络等新型数据处理方法 也得到广泛应用。
6、多元地学空间数据管理与分析系统 （GeoExpl）应用

主要步骤： 建立数据工程、应用工程→建立基础 数据库（数据的导入、备份）→数据分析 检索→离散数据网格化→网格数据二维空 间分析（图件制作、生成）
谢谢大家！


3、化探数据是以多元素或多变量为特征的。如果参加分 析的数据含有已知因素（如矿或非矿的作用）时，数据处 理的结果可给出明确的地质解释，否则所做的地质解释就 含有较大程度的推测性。 4、应该充分注意地球化学数据中少数高含量值对统计计 算结果(如背景和异常的数值)的扰乱，尽量使用以中位数 为基础的稳健统计学代替以平均值为基础的传统统计学处 理数据。 5、保证地球化学数据处理质量的关键，是所用数字模型 的原理和特性，搞清所用参数和处理结果的地质一地球化 学意义，避免朦朦胧胧地做数字游戏

3、异常下限（背景上限）：指划分异常与背景的临界值, 大于此值为异常范围.特征元素背景含量不是一个特定值， 一定范围内元素含量变化的一系列数值，其中最大值即为 背景上限值，超过临界限值，为异常范围，异常下限异常 范围内最低值。 4、异常衬度：又称为异常清晰度.异常衬度定义为异常强 度与平均背景或异常下限的比值.有多种表示方法: C＝xa/xb C:异常衬度; xa和xb相应为异常平均值和背景 平均值。 在矿区化探工作中,在一个小范围内出露的岩性差异较大, 使得元素的背景值差异增大,此时的岩石测量就不宜使用 统一的异常下限圈定异常.而采用异常衬度圈定异常可以 更为确切地反映不同背景岩石中的地球化学异常.

地球化学化探数据处理与成图

地球化学化探数据处理与成图




（三）位置的相对性 无论是土壤测量还是水系沉积物测量所获得的异常， 往往与异常源都会发生不同程度的位移。这种位移与表生 介质本身的位移程度和采样的布局有关。特别是水系沉积 物异常的位移更为明显，可达几公里甚至更大的距离。因 此，查明异常与异常源的空间关系，就成为异常查证中的 首要任务。 （四）表生作用带来的复杂性 不同的景观条件下，表生地球化学作用会有很大的 差异，制约了元素在表生环境中的分散和富集。因此，只 有在同一景观内，异常才有较好的可对比性。地理景观不 同，表生地球化学作用也就不同，元素在地表迁移、分散、 富集的规律也就不同。在异常对比和解释上，除考虑引起 异常的原生因素（地质背景、矿床类型）以外，在一定程 度上必须注重异常所处的地理景观条件及表生地球化学环 境。一般来说，只有同一地理、地质景观区的区域化探异 常才有对比研究的基础。
2、化探数据处理解决的主要问题：
①研究采样和分析中的误差，优化采样布局
②抑制数据噪音，突出主体趋势
③揭示多种数据的内在联系，提取隐蔽的有用信息 ④显示数据空间分布模式，编制地球化学图件
⑤异常对比、分类、评序，等等。


3、化探数据处理中应该注意的问题： 1、地球化学数据通常蕴含多种有用信息并伴随某些 不规律的变化，同时在数据获取过程中还存在分析测定误 差，这些使化探数据的复杂性增加了，在化探数据处理中 要将这些不规律成分和分析误差除去。 2、找矿信息总是同地球化学异常相联系的。最普通 的化探数据处理是对一组化探数据计算出背景值和变化范 围（如用平均值和标准离差来衡量），据此确定出地球化 学异常的下限值。当地球化学背景随着地理位置出现趋势 变化时，要相应地采取适当的处理方法以便获得随地理位 置而变的背景值和异常下限。

化探类成果报告编写要求及格式

化探类成果报告编写要求及格式

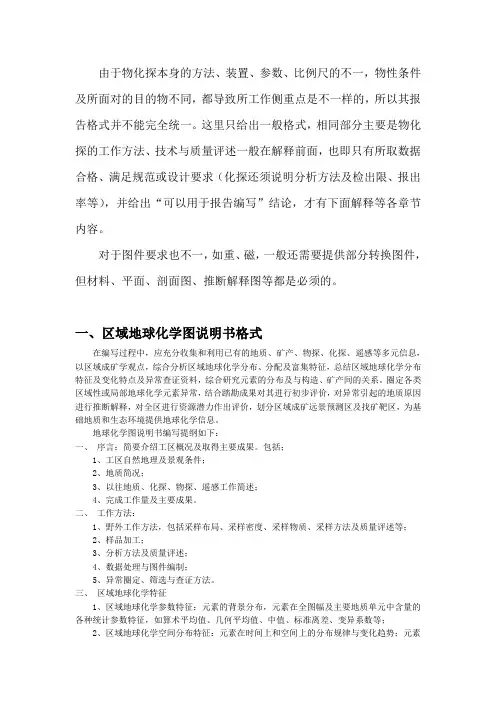

由于物化探本身的方法、装置、参数、比例尺的不一，物性条件及所面对的目的物不同，都导致所工作侧重点是不一样的，所以其报告格式并不能完全统一。

这里只给出一般格式，相同部分主要是物化探的工作方法、技术与质量评述一般在解释前面，也即只有所取数据合格、满足规范或设计要求（化探还须说明分析方法及检出限、报出率等），并给出“可以用于报告编写”结论，才有下面解释等各章节内容。

对于图件要求也不一，如重、磁，一般还需要提供部分转换图件，但材料、平面、剖面图、推断解释图等都是必须的。

一、区域地球化学图说明书格式在编写过程中，应充分收集和利用已有的地质、矿产、物探、化探、遥感等多元信息，以区域成矿学观点，综合分析区域地球化学分布、分配及富集特征，总结区域地球化学分布特征及变化特点及异常查证资料，综合研究元素的分布及与构造、矿产间的关系。

圈定各类区域性或局部地球化学元素异常，结合踏勘成果对其进行初步评价，对异常引起的地质原因进行推断解释，对全区进行资源潜力作出评价，划分区域成矿远景预测区及找矿靶区，为基础地质和生态环境提供地球化学信息。

地球化学图说明书编写提纲如下：一、序言：简要介绍工区概况及取得主要成果。

包括；1、工区自然地理及景观条件；2、地质简况；3、以往地质、化探、物探、遥感工作简述；4、完成工作量及主要成果。

二、工作方法：1、野外工作方法，包括采样布局、采样密度、采样物质、采样方法及质量评述等；2、样品加工；3、分析方法及质量评述；4、数据处理与图件编制；5、异常圈定、筛选与查证方法。

三、区域地球化学特征1、区域地球化学参数特征：元素的背景分布，元素在全图幅及主要地质单元中含量的各种统计参数特征，如算术平均值、几何平均值、中值、标准离差、变异系数等；2、区域地球化学空间分布特征：元素在时间上和空间上的分布规律与变化趋势；元素分布规律与地层、侵入岩、地质构造、矿产间的关系；3、区域地球化学分区及区域异常分布规律；4、重要矿带、矿集区、矿田、矿床的区域地球化学异常特征。

化探数据处理与制图

化探数据处理与制图

化探数据处理与制图

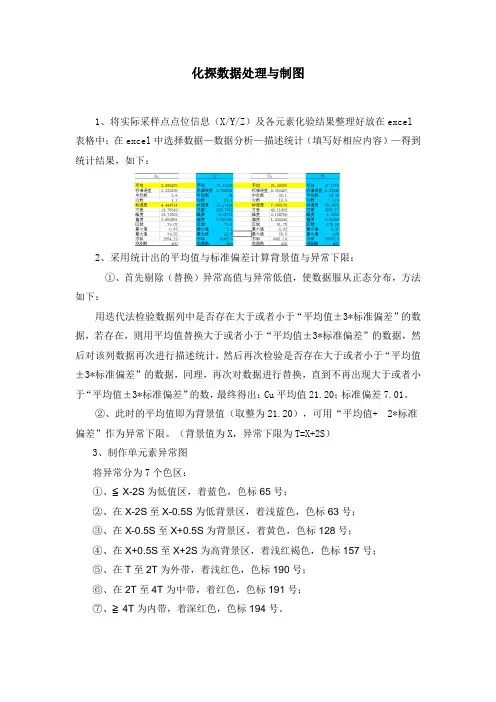

1、将实际采样点点位信息（X/Y/Z）及各元素化验结果整理好放在excel 表格中；在excel中选择数据—数据分析—描述统计（填写好相应内容）—得到统计结果，如下：
2、采用统计出的平均值与标准偏差计算背景值与异常下限：
①、首先剔除（替换）异常高值与异常低值，使数据服从正态分布，方法如下：
用迭代法检验数据列中是否存在大于或者小于“平均值±3*标准偏差”的数据，若存在，则用平均值替换大于或者小于“平均值±3*标准偏差”的数据，然后对该列数据再次进行描述统计，然后再次检验是否存在大于或者小于“平均值±3*标准偏差”的数据，同理，再次对数据进行替换，直到不再出现大于或者小于“平均值±3*标准偏差”的数，最终得出：Cu平均值21.20；标准偏差7.01。

②、此时的平均值即为背景值（取整为21.20），可用“平均值+ 2*标准偏差”作为异常下限。

（背景值为X，异常下限为T=X+2S）
3、制作单元素异常图
将异常分为7个色区：
①、≦X-2S为低值区，着蓝色，色标65号；
②、在X-2S至X-0.5S为低背景区，着浅蓝色，色标63号；
③、在X-0.5S至X+0.5S为背景区，着黄色，色标128号；
④、在X+0.5S至X+2S为高背景区，着浅红褐色，色标157号；
⑤、在T至2T为外带，着浅红色，色标190号；
⑥、在2T至4T为中带，着红色，色标191号；
⑦、≧4T为内带，着深红色，色标194号。

化探数据处理原理及方法

化探数据处理原理及方法

(二)单元划分基本类型
1.规则单元
网格单元 2.自然单元 (1)地质体单元 定性划分;
矿体往往位于地质体内,接触带和地质体外.
(2)地质异常单元 以网格单元为样品单元,样品单元大小根据预测尺度而定; 综合致矿信息定量标度的样品异常单元集合.
（三）地球化学数据分析

1. 单变量 （1）针对要解决的地学问题，分析多源信息来源、原理、 精度、准确度 、用途及意义。
（四）主要成矿元素的统计意义
（四） 图示分析
（直方图、点阵图、三角图、玫瑰图、曲线图、投影图等） 1、直方图（单元素含量－频数直方图） 2、散点图（只管展示元素间、介质间相互关系）
3、饼图（含量分布百分比）
4、研究统计分布特征 （1）正态分布（分布比较均匀或样本密度大） （2）对数正态分布（元素含量变化大或多因素叠加） （3）二项分布（不确定性大，地质体复杂极不均匀）
i 1
n
n 1
式中:i=1，2，…,n；为样本数；j=1,2,…,m为变量 数； xij 为原始观测值； Sj 为标准偏差； xj 为平均值； 处理后的xij值yij为无量纲数据。
二、多源地学信息分析与变换
4、极差化
y ij
( xij x j min ) ( x j max x j min )
（一）地球化学找矿分类
地球化学找矿——地球化学探矿，化探（Geochemical Prospecting） 1、方法分类
测量方式： 航空化探——放射性、气体
海洋化探——海水、海底沉积物、生植物、放射性、气体 地表化探——岩石、土壤、水系沉积物、水、生植物、气
地下（井中）化探——岩矿石、水、放射性、气体
（二）背景与异常的概念

化探数据处理步骤

化探数据处理步骤

所有数据均输入计算机、以MAPGIS 制图系统为平台，以原始数据筛选替换特高值后，转计算成对数值后，用 X +2S 求出异常下限，分别以X －2S 、X －0.5S 、X +0.5S 、X +2S 分出色区，绘制各元素地球化学图，以上做图过程均在计算机上用MAPGIS 软件完成。

对化验室的样品分析结果取对数分组作直方图，证明所有元素均符合对数正态分布。

元素异常参数的确定：首先对原始数据进行假设正态检验，再作X －
+3S 特高值逐步剔除，然后进行各参数统计。

Au 元素含量为W×10－9，其它元素含量为W×10－6。

（1）背景平均值：f
fxc X ∑∑= （2）对数标准离差：1)(22-∑-∑=
n n fxc fxL S （3）对数异常下限：T0=X －L+2S
（4）变异系数：%1001%2230285.2⨯-=⋅S e Cv
e －自然对数，2.30285为常用对数与自然对数模数的倒数
S －对数标准离差，1为常数
（5）衬度：To
Xa K =（Xa 为异常平均值） （6）异常规模：P=k×km 2（km 2为异常面积）
各类系数计算和所利用的公式均符合规范要求。

1万化探的数据处理成图方法探讨

1万化探的数据处理成图方法探讨

1:1万化探的数据处理成图方法探讨毕武1、2段新力1、2袁小龙1、2黄显义1、2彭仲秋1、21.乌鲁木齐金维图文信息科技有限公司，新疆，乌鲁木齐，8300912.新疆地矿局物化探大队信息中心，新疆，昌吉，831100摘要：对1:1万化探的数据处理成图方法，在实际工作中的一些应用经验。

关键词：1:1万化探数据处理成图方法0前言随着1:5万区域化探的实施，在1:5万区域化探异常范围内开展的1:1万化探勘查也越来越普遍，对1:1万化探目前没有具体的规范，一般是参照1:5万区域化探规范执行，可是成图效果却有时不尽理想，下面就两个例子举例说明1:1万化探的数据处理成图方法。

1编制的步骤及要求1.1图件编制的要求：a土壤地球化学测量图件分两部分：基础图与推断解释图。

b区域调查和普查工作的图件编制按化探区域调查有关规范执行。

c图件编制必须符合地球化学勘查图式图例及用色标准规定。

d成果报告需做交通测区位置图、实际材料图、等值线图、综合异常图及其它推断解释图。

1.2例子一：南北向测线，100×40网格距。

这样的数据本身符合网格数据的格式，只是以TXT文本格式保存，所以我们可以借助GeoIPAS软件的“数据预处理”→“数据格式转换”→“XYZ数据转为网格数据”功能，这里注意数据坐标的起始值、终止值和网格间距，网格间距就选择100×40，起始值和终止值要保证数据的原始点位都与网格点重合。

这里有一个问题，就是有些项目用的是GPS坐标，不一定是与网格点位完全重合，一般我们建议用规则网的坐标。

下面先看一下图1-1点位数据图和图1-2点位符号图；图1-3原始数据转为网格数据绘制的地球化学图以及其转换参数：X最小值320000，X最大值32500网格化0，间距100，列数51；Y最小值4121000，Y最大值4127000，间距40，行数151。

图1-4距离平方导数加权网格化绘制的地球化学图，GeoIPAS系统→数据预处理→离散数据网格化→距离平方导数；搜索范围：圆域，R=300米；网格化参数：X最小值319880，X最大值325120，间距40，列数132；Y最小值41209200，Y最大值4127080，间距40，行数155。

化探数据处理

化探数据处理

计算公式：
RE％＝
C1 C2 100 (C1 C2 ) / 2
3、资料整理-----3.1 分析数据部分
报出率、内检分析质量一览表
质量等级 报出率（P%） RE ％ ＜3×检出限 ＞3×检出限 优秀 ≥ 95 ≤ 66.6 ≤ 50 良好 ≥ 90 ≤ 70 ≤ 55 及格 ≥ 80 ≤ 85 ≤ 66.6 不及格 ＜ 80 ＞ 85 ＞ 66.6
Tl
等离子体质谱法
0.03 0.1 等离子体光谱法
极谱法
U V
W Y
X荧光法
等离子体光谱法
5
0.2 1
X荧光光谱法
Cu
F
离子选择电极法
1
100
Sr
TFe2O 3 X荧光光谱法
5
0.05
Zn
Zr
X荧光光谱法
4
2
2、样品分析---- 2.4.3 质量控制
• 内部质量控制 • 外部质量控制 • 元素地球化学图的控制
2、样品分析---- 2.1 主要规范
DZ/T0130.5-2006《地质矿产实验 室测试质量管理规范》第5部分： 多目标地球化学调查
（1:250000）样品化学成分分析
2、样品分析---- 2.1 主要规范
• 中地调发（2007）220号 关于应发《地球 化学普查（比例尺1：50000）规范样品 分析技术要求补充规定》的通知
3、资料整理-----3.1 分析数据部分
元 素 Cu Pb Zn Ag Mn V Ba Au W Mo As Sb 检出限（10-6） 区域化探 矿区化探 1 2 2 5 10 0.02 30 20 50 0.0003 0.5 0.4 1 0.1 20 0.05 50 30 100 0.001 1 1 1 0.5 报出率（%） 区域化探 矿区化探 95 100 100 95 95 100 100 100

化探数据处理方法

化探数据处理方法

内蒙古扎赉特旗东芒合矿和哈拉街吐矿化探数据处理及图件编制方法1 化探数据质量评价的数据处理(分矿区)⑴统计重采样和重分析抽查样所占样品总数的比例比例 = （重采样和重分析抽查样数/工作样总数）100%⑵作出SSPS数据文件将重采样和重分析样分别作成SSPS数据文件。

文件中列出项目为：①重采抽查样重采样号元素含量相应的工作样号元素含量②重分析抽查样重分析样号元素含量相应的工作样号元素含量⑶计算各元素相对误差重采样和重分析抽查样相对误差均按RE(%) = |C1-C2|/0.5×(C1+C2)×100%计算。

C1为重采样或重分析抽查样的分析含量C2为重采样或重分析抽查样的相应的工作样的分析含量| |为绝对值RE(%)≤30%为合格，＞30为超差（不合格）；（Au：RE(%)≤50%为合格，＞50为超差）⑷计算各元素的合格率η= （抽查样品中合格的样品数/抽查样品的总数）100%合格率（η）应＞80%，即这批样品的分析结果是可信的。

⑸列表表示检查或分析质量结果表××化探重采样抽查各元素的合格率(%)Cu Pb Zn Cr Ni Co Sn V Ag Ti2 矿区地球化学特征研究的数据处理(以哈拉街吐为例)⑴作出SSPS数据文件作出下列SSPS数据文件：①文件1：整个矿区数据文件；②文件2：矿区地层数据文件；③文件3：矿区岩浆岩数据文件；④文件4 ：下二叠统大石寨组（P1d）数据文件；⑤文件5 ：下白垩统大磨拐河含煤组（K1d）数据文件；⑥文件6 ：华力西晚期侵入岩数据文件；⑦文件7 ：燕山期早期侵入岩数据文件；⑧文件8 ：燕山期晚期侵入岩数据文件；⑨文件9：已知矿附近一定范围数据文件每一数据文件的内容项目包括：序号野外号 X坐标 Y坐标各元素的含量⑵整个矿区和各地质单元（各地层、各岩浆岩）样品各元素含量特征统计统计的参数包括：①元素含量平均值；②最大值；③最小值；④标准离差；⑤变化系数（标准离差/含量平均值）；⑥浓度克拉克值（元素含量平均值/该元素的克拉克值）整个矿区和各地质单元统计结果含量平均值、最小值、最大值用表表示。

化探数据处理与编图流程

化探数据处理与编图流程

地球化学数据处理与图件编制方法流程一、指导思想成矿地质背景地球化学研究就是从地球化学特征出发，借助已建立的地球化学信息提取技术，充分利用地球化学调查所获得的海量数据信息，提取有关反应成矿地质背景条件的地球化学信息，并编制相应地球化学图及相应的推断解释图件，为资源潜力评价有关成矿地质背景的研究提供地球化学支撑。

二、工作内容（一）基础图件成矿地质背景条件的地球化学信息提取首先是要编制有关基础地球化学图件。

主要有：1. 39种元素（化合物）地球化学图2. 地球化学组合异常图3. 地球化学综合异常图（二）解释推断图件地球化学解释推断图件，内容包括：1. 地球化学推断解译地质图2. 地球化学找矿预测图三、工作方法（一）数据校正处理由于区域地球化学数据受地理景观、采样介质、分析手段的影响，不可避免的产生明显的系统误差，尤其是涉及到区域性的化探数据，这种误差更为突出。

因此，在各省进行数据处理与专题地球化学图编制之前，有必要分别对各元素进行系统误差的处理，以便能更好地反映地质现象和矿产信息。

误差处理主要针对图幅间（包括分析批次）明显的系统分析误差（必须处理）和地质景观环境差异影响解释的效果（根据解释的需要确定）。

1. 系统误差特征及处理原则（1）分析误差源，所展示的数据误差与周边数据值具有明显的台阶状。

（2）数据误差在空间上具有区域性特点，区域、图幅或分析批次。

（3）在数据值的分布上，掩盖了地球化学特征和地质特征展布的延续性和规律性。

（4）在数据处理方法上，尽可能地选择线性校正，通过简单的计算可以复原数据。

2. 系统误差处理步骤（1）按原始点位采用符号分级的方式生成元素的符号图，分级方法采用累计频率方式。

（2）通过校正图示窗浏览原始数据全图，确定具有明显的数据台阶区域，区域的确定原则是由区域－＞图幅－＞批次；采用图形编辑工具，在图上直接圈定要处理的区域（用面的方式表示）。

（3）确定局部图幅和分析批次范围产生的系统误差，校正单元由系统提供的工具直接在显示窗中勾绘，确定完所有需要校正单元，各校正单元的ID需设定为唯一。

化探数据处理与成图-经典课件

化探数据处理与成图-经典课件
化探数据处理与成图
相关的软件
Excel Grapher Surfer Statistica MapGis CorelDraw
一、数据预处理
剔除离群样品
为什么要“剔除” 如何“剔除”
直方图 Q－Q图 BOX X±2S
histogram
100
80
Mo ppm From soil 60
总结已有的元素含量分布 型式研究资料，可以概括为 (1). 单一地球化学作用所形成 的单一地质体，化学元素含量 服从正态分布。
40
20
0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Tests for normality
Quantile-Quantile
Observed Value
Quantile-Quantile Plot of Mo (P1P2 14v*271c)
0.01 0.05
0.25 0.50 0.75 0.90
0.99
14
12
10
8
6
4
2
0
-2
-4
-3
-2
-1
0
1
2
3
4
Theoretical Quantile
Box
14 12 10
8 6 4 2 0 -2
Box Plot (P1P2 14v*271c) Mo
Median = 1.29 25%-75% = (0.92, 2.34) Non-Outlier Range = (0.13, 4.43) Outliers Extremes
Sb
Median = 2.005 25%-75% = (1.2, 4.05) Non-Outlier Range = (0.43, 8.29)

地质化探资料整理及图件制作

地质化探资料整理及图件制作
刘红杰作品
聚类分析
根据需分类事物个体之间的关系疏密或相似程度用 聚合的办法将分类对象作出分类。
刘红杰作品
分布检验
检验数据是否符合正态分布
刘红杰作品
地球化学图件的编制
1、实际材料图（点位图） 2、原始数据图 3、异常剖析图 4、等值线图（地球化学图） 5、组合异常图(套地质底图) 6、综合异常及找矿远景图（地质、工程等等）
刘红杰作品
地球化学图的制作
1、等值线间隔的确定 数据集呈对数正态分布的一般使用0.1log含量间隔勾绘等值线成图， 部分宏量元素及数据变化范围较小的元素可采用0.05log含量间隔勾绘等 值线成图。图上等量线间隔不小于0.7mm。
刘红杰作品
2、色区划分 划分原则：
采用制作地球化学图的数据，剔除特异值后，求出 其算术平均值（X）及标准离差，采用如下图所示的间 隔划分色区。
刘红杰作品
直方图制作
直方图如果为双峰，说明数据来自两个不同 的母体 直方图不一致严格符合正态分布，大体符合 就可以了，微量元素为对数。 直方图数据统计（样品数≥30件） 金、汞单位为10-9，其余单位为10-6. 统计时保留所有的高值点。 直方图组距正直百分位为7，负值百分位为3.
刘红杰作品
刘红杰作品
变化系数（CV）
元素变化系数反映在地质体内的变异程度，变化系 数的大小亦可从侧面显示元素成矿希望的大小 前苏联学者对于变化系数的分析，变化系数低于 0.25的元素属均匀分布，0.25～0.50之间的元素属均匀分 异，0.50～0.75之间的元素属不均匀分异，大于0.75的属 极不均匀分布 变化系数（ ）采用S/X求取 变化系数（CV）采用 求取
化探资料整理
————内蒙古第三地质矿产勘查开发院 刘红杰

3 化探图件编制

3 化探图件编制

地球化学图色区划分（2015版）
色区及（区名） 深蓝（强低值区） 蓝（低值区） 浅蓝（低背景区） 浅黄（背景区） 浅红（高背景区） 红（高值区） 深红（强高值区） 元素含量范围（g/g 或 ng/g） ＜ X 0-2.5S0 元素累积频率 <1.5% 1.5%~<15% 15%~<25% >25%~≤75% >75%~≤95% >95%~≤98.5% >98.5%
6、找矿预测图
在综合异常基础上，结合测区地层，构造，岩浆 岩分布和围岩蚀变特征，以及已知矿床（点）的异常
特征，物探异常特征进行综合研究，对各个异常进行
综合评价，确定其找矿前景，最终根据异常的分布特 并注明靶区名称及找矿种类。
征，圈出找矿靶区，用 A，B，C 三类表示其找矿前景，
地球化学参数 l、总体平均值 x1及均方差S1（元素含量的平均值及均方差） 2、背景平均值 x2及标准离差S2（经 x＋2S 或 x＋3S 反复剔除
后的平均值及均方差） 3、变异系数 CV（S／x） 4．各异常浓集系数（异常平均值与背景平均值之比值） 5、各异常衬度（最大值与异常下限值或背景平均值之比值）
6、各异常平均值（异常区内的元素平均值）
7、各异常面积（一级浓度即T值圈的面积) 8．异常面金属量（异常面积与异常平均值之积） 9．叠加强度D
组合异常图
组合元素异常图是在单元素异常的基础上，根据研究 对象的元素组合特征，选择3~5个元素编绘。同时确 定一个主要元素，用面色表示内、中、外带；其他元 素按异常下限圈定，用线表示，并用不同颜色区分。
综合异常图
X
综合异常图是在组合异常图的基础上，研究几组元素 的空间分布规律的综合性图件。将空间上密切相伴、 同种成因的所有元素异常，归并为一个综合异常，并 对异常进行分类。每个综合异常代表几组异常的集合 表现，用线圈闭异常范围，并将元素组合标于线上， 如：Au-Cu-Pb-Zn。

油气化探7-编制图件

油气化探7-编制图件

数据标准化方法： 1.比值法：A=(x-x)/s 优点：可以容纳多个指标，在同一张图 中对比；但必须选取相关度较高的指标； 不足：无法区分指标在异常评价中的作 用

数据标准化方法： 2.评价指数法：使用指标的（x/x）比值的 平均值和最大值的加权平均值来作为评 价指数PI。 优点：可以凸显主要指标在成图及异常 解释中的作用

地球化学图类

分区图：根据化探指标在区域内的变化 特征对区域进行划分，同一区内地球化 学规律一致，指标组合与特征相似；两 级划分：1.根据地质-地球化学体系，划 分一级大区；2.根据指标强度划分次级 分区
地上 的化探指标或指标组合的变化特征；可 以直观的反映指标在该方向上的变化情 况。
地球化学图类


等值线图
观测值等值线图：直观反映指标在区域上的变 化情况和含量高低；形象显示局部异常的形态、 范围、强度及异常的排列方式和方向； 趋势面等值线图：宏观的反映化探指标和地质 构造及地球化学体系之间的内在联系；以等值 线的密集程度来显示指标含量在区域上的变化；

地球化学图类


因子得分等值线图：根据每个测量点上某个因 子轴上得分的大小，绘制等值线图；其优点在 于直观反映某个化探异常形成影响因素的强弱 以及可以综合反映一组化探数据的综合信息； 数据标准化等值线图：将原始数据在一致的量 纲上进行标准化变换绘制等值线图；其优点在 于1.所有指标的异常都是在同一背景下对比， 低背景异常不会被掩盖；2.统一的指标异常更 方便综合解释和评价；
图表的编制

基础图类：区域交通图、地形图、基础地质
图、沉积岩层剖面图和综合柱状图；

数据统计分析结果图表：指标数据分布特
征、聚类分析图、因子分析图（表）；
