1.ORR方法

ORR的Tafel斜率是一个重要的概念在电化学领域，特别是在电池和燃料电池的研究中。

Tafel 斜率是指电流密度与电压之间关系的线性拟合线在低电流密度区域的斜率。

对于氧还原反应（ORR），其Tafel斜率可以通过实验测量得到。

首先，我们需要了解Tafel斜率的基本概念。

在电化学反应中，反应速率可以表示为电流密度和电位之间的函数。

根据Arrhenius关系，反应速率可以被解释为指数函数，即反应速率与反应活化能、温度以及反应物浓度的幂次成正比。

其中，浓度可以通过电位（即氧化还原电对的半波电位）来表示。

因此，我们可以建立一个描述电流密度与电位之间关系的线性拟合线，这就是所谓的Tafel线。

在理想情况下，Tafel斜率应该等于反应的活化能。

然而，由于各种因素的影响，如电极表面的反应动力学、电子传递、化学吸附/解吸过程等，实际的Tafel斜率可能会略有不同。

这些因素可能会影响ORR的Tafel斜率。

在ORR的案例中，Tafel斜率通常在0到50毫伏/decade的范围内变化。

这是因为ORR是一种涉及多步骤的反应，其反应速率受到许多因素的影响，包括反应物在电极表面的化学吸附、电子传递过程以及反应中间产物的稳定性等。

这些因素可能会使ORR的Tafel斜率在不同的实验条件下有所不同。

然而，值得注意的是，ORR的Tafel斜率并不直接代表氧还原反应的活化能。

活化能是一个更广泛的概念，通常用于描述化学反应的能量变化，而Tafel斜率仅代表了电流密度与电位之间的关系。

总的来说，ORR的Tafel斜率是一个重要的参数，它可以帮助我们了解氧还原反应的动力学性质和相关影响因素。

通过实验测量和数据分析，我们可以更好地理解ORR的反应机制和优化电池或燃料电池的性能。

至于如何计算ORR的Tafel斜率，通常需要进行一系列的实验测量，包括电化学测试、数据分析以及拟合模型的建立等。

具体的计算方法可能会因实验条件和设备而有所不同，但通常需要使用适当的数学模型来拟合实验数据，并确定Tafel斜率作为模型参数之一。

首先，我们需要理解这个问题的背景。

ORR（Oxygen Reduction Reaction，氧气还原反应）是燃料电池和电解水等电化学过程中的关键步骤。

在这个过程里，氧气被还原为水。

极限电流密度是指在一定条件下，电极上能够达到的最大电流密度。

现在我们来讨论0.1mol KOH和1mol KOH的ORR极限电流密度。

1. 0.1mol KOH：在0.1mol KOH中，KOH浓度较低，这意味着OH-离子的浓度也较低。

OH-离子在ORR过程中起到关键作用，因为它们是氧气还原的主要电子供体。

因此，较低的OH-离子浓度会导致较低的ORR速率，从而降低极限电流密度。

此外，KOH浓度较低还可能导致电解质溶液的导电性降低，进一步影响ORR过程。

为了提高极限电流密度，可以考虑增加KOH浓度或使用其他具有较高导电性的电解质。

2. 1mol KOH：与0.1mol KOH相比，1mol KOH中的KOH浓度较高，这意味着OH-离子的浓度也较高。

较高的OH-离子浓度有助于提高ORR速率，从而提高极限电流密度。

然而，过高的KOH浓度可能会导致电解质溶液的粘度增加，这可能对ORR过程产生不利影响。

因此，在选择KOH浓度时，需要权衡各种因素，以实现最佳的ORR性能。

总之，0.1mol KOH和1mol KOH的ORR极限电流密度受到多种因素的影响，包括KOH浓度、OH-离子浓度、电解质溶液的导电性和粘度等。

要提高极限电流密度，可以从以下几个方面入手：1. 调整KOH浓度：根据实际需求选择合适的KOH浓度，以实现最佳的ORR性能。

2. 优化电解质溶液：选择具有较高导电性和较低粘度的电解质溶液，以提高ORR过程的效率。

3. 改进电极材料：选择具有较高催化活性和稳定性的电极材料，以提高ORR速率。

4. 控制实验条件：在实验过程中，需要严格控制温度、压力、气体流量等参数，以确保ORR 过程的稳定性和可重复性。

ORR））氧还原反应（氧还原反应（ORR1一、氧还原反应氧还原反应（Oxygen Reduction Reaction,ORR）几乎是所有燃料电池、金属-空气电池的首选阴极反应，也是许多金属腐蚀过程中的主要反应。

空气电池的首选阴极反应也是许多金属腐蚀过程中的主要反应2二、实验操作：酸性体系：0.1M高氯酸，25摄氏度，商业Pt/C作为催化剂，5mg20%Pt/C(JM公司)溶超声一小时，滴于300uL水，700uL异丙醇，100uL5%Nafion超声小时，滴10uL在5mm盘电极上，在N2下CV50圈（0-1.23V VS.RHE），然后LSV（1-0.2V VS.RHE，在饱和氧气条件下），分别在2500、2025、1600、1225、900、625、400转。

g()碱性体系：0.1M氢氧化钾，25摄氏度，商业Pt/C作为催化剂，5mg20%Pt/C(JM公司溶于300uL水，700uL异丙醇，100uL5%Nafion超声一小时，滴10uL在5mm盘电极上，在N2下CV50圈（0.2-0.9V VS.SCE），然后LSV（0-0.9V VS.SCE，在饱和氧气条件下），分别在2500、2025、1600、1225、900、625、400转。

3以下实验采用美国PINE公司的旋转圆盘电极，双恒电位仪完成（1）反应温度25摄氏度，通过电解池外层夹套水浴控制；2（2）Pt/C催化剂的担载量约为0.05mg/cm；（3）电极打磨一般先用5um抛光粉抛光，再用0.5um和0.05um抛光粉抛光至平滑；（4）超声时间不能太长，1h即可，否则会对电极有损伤；（5）一般滴10uL催化剂溶液到电极表面，再用表面皿或培养皿或烧杯将其盖上，自然晾干即可。

不推荐烘箱高温烘干，这种方式制备的催化剂容易裂开。

若采用红外加热的方式，则功率应尽量调小；4（6）LSV扫描前的CV扫描起活化电极作用，此时工作电极不旋转；（7）LSV扫描时，推荐先从低速预扫至高速，再从高速扫至低速（采用此数据）；（8）LSV扫描前，先往电解液中通入O2，扫描LSV时，继续往电解液液面上通入O2，保证电解液中O2饱和；（9）电解池的密封可以确保实验过程中电解液中O2饱和。

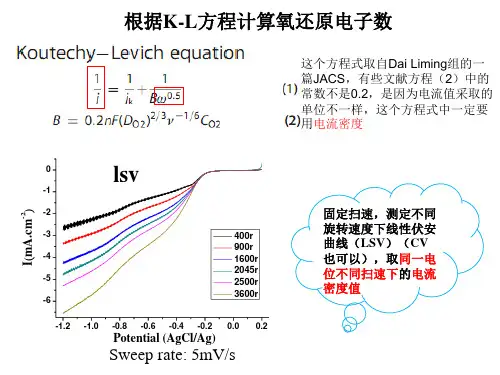

根据K-L方程计算氧还原电子数
这个方程式取自Dai Liming组的一 篇JACS，有些文献方程（2）中的 常数不是0.2，是因为电流值采取的 单位不一样，这个方程式中一定要 用电流密度
I(mA.cm-2)
0
lsv
-1
-2
-3
-400r 1600r 2045r 2500r 3600r
得到…
1/ω0.5
1/j
X值
每一列对应不同电位下的Y值
用Origin作图并线性拟合…
拟合好的K-L Plots
1/j (mA-1. cm2)
1.0
0.4V
0.5V
0.9
0.6V
0.7V
0.8
0.8V
0.9V
0.7
1.0V
0.6
0.5
0.4
0.3
0.015 0.020 0.025 0.030 0.035 0.040 0.045 0.050 0.055
1ω/ω-10/2.5
Origin线性拟合后每条线对应一个slope，该斜率即方程（1） 中的1/B，将B和溶液相关常数（F,D,ν,C)代入方程（2）可以得 到电子数n
-1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 0.2
Potential (AgCl/Ag)
Sweep rate: 5mV/s
固定扫速，测定不同 旋转速度下线性伏安 曲线（LSV）（CV 也可以），取同一电 位不同扫速下的电流 密度值
电位 ω j
1/ω0.5
复制上图数据区域，选择性粘贴(注意括号选项)
