基士得耶537一体化速印机卡腊纸故障解决

如何处理一体机的一些问题
一体机使用寿命一般三年，速印数一百万张。

遇到以下毛病可以处理。

左卡纸；这是干燥造成的，要用湿毛巾擦拭入纸口的三个滚球，耐心地由湿到干才能解除。

中卡纸、右卡纸；打开右门，取出纸后，保持整洁后复位；还有就是要洗好纸张，不可轻视；也可以调整速度解决之。

费蜡滚筒空转；不整洁造成，或干燥，打开处理后重新启动。

蜡纸不能过小滚筒下进入切纸口；入口处有杂物，由纸片抵触。

或取出盖板，有可能是蜡纸末端的胶质粘住，干净后使用。

卸版故障；重新开关右门，或取出滚筒复位再使用。

蜡纸经常断裂；可能是蜡纸质量，或者是滚筒漏油造成，这就需要专人维修。

电脑指令后，一体机没反应；这有两种情况，如弹出的有窗口，就点左键，取消所用文档，关一体机，重新启动使用。

如不出现窗口，只要重新启动电脑就可以解决之。

有几张纸连续未速印上；这些纸由于静电引力，放到入口处，需要用左手五指分别隔离，掌握一定速度才能印好。

出口纸张不整齐；挡板放合适位置，摸索后做标记。

熟能生巧，使用久了，听声音都感觉正常否。

复印机卡纸故障排除经验点滴没有不卡纸的复印机，尽管复印机的价格一直高居不下，复印机的偶尔卡纸，属正常故障，但如果卡纸非常频繁的话，那么就得进行检修了。

世事总有个根源，解决卡纸问题首先得找出是哪个部位卡纸，因为卡纸的部位很多，比如说：走纸部位、供纸部位、还有定影部位，那么我们就针对部位卡纸进行详细的讨究。

1.供纸部位卡纸：这个部位卡纸，涉及的方面较多，首先应检查所用的纸是否合乎标准(如纸张重量、尺寸大小、干燥程度)，试机时要用标准纸。

纸盒不规矩，也是造成卡纸的原因。

可以这样来试，纸盒里只放几张纸，然后走纸，如果搓不进或不到位，可判定是搓纸轮或搓纸离合器的问题;如果搓纸到位，但纸不能继续前进，则估计是对位辊打滑或对位离合器失效所致。

对有些机型，搓纸出现歪斜，可能是纸盒两边夹紧力大小不等引起的。

另外，许多操作人员在插放纸盒时，用力过大，造成纸盒中上面几张纸脱离卡爪，也必然会引起卡纸。

2.走纸部位卡纸：如在这个部位经常卡纸，应借助于门开关压板(一种工具)，仔细观察这一部位运转情况，在排除了传送带、导正轮的因素后，应检查分离机构。

由于不同型号的复印机，其分离方式不同，要区别对待。

目前，国内流行的几种机型，其分离方式大致有三种：负压分离、分离带分离、电荷分离。

具体检查、维修方法，这里不再赘述。

3.定影部位卡纸：当定影辊分离爪长时间使用后，其尖端磨钝或小弹簧疲劳失效后，都会造成卡纸。

对有些机型，出纸口的输纸辊长时间使用严重磨损后，也会频繁卡纸。

至于定影辊严重结垢后造成的卡纸，在一般机型上都是常见的情况。

如果还有因数为某些传感器失效或者损坏引起的卡纸，那就么另当别论了，这时，应对照相应的维修手册进行相应检修。

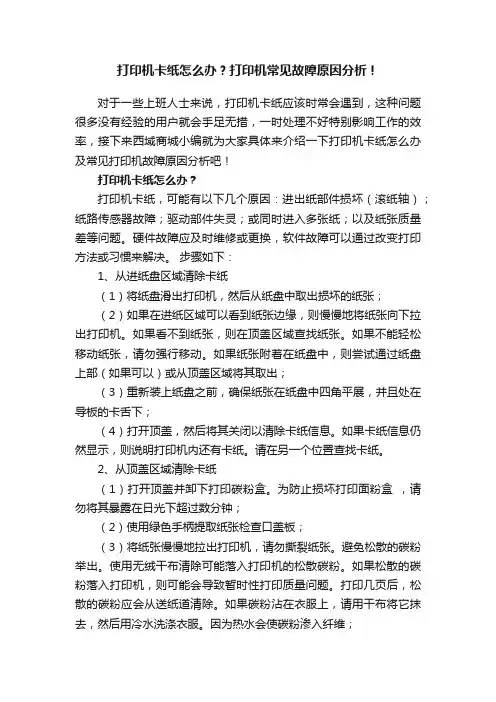

打印机卡纸怎么办？打印机常见故障原因分析！对于一些上班人士来说，打印机卡纸应该时常会遇到，这种问题很多没有经验的用户就会手足无措，一时处理不好特别影响工作的效率，接下来西域商城小编就为大家具体来介绍一下打印机卡纸怎么办及常见打印机故障原因分析吧！打印机卡纸怎么办？打印机卡纸，可能有以下几个原因：进出纸部件损坏（滚纸轴）；纸路传感器故障；驱动部件失灵；或同时进入多张纸；以及纸张质量差等问题。

硬件故障应及时维修或更换，软件故障可以通过改变打印方法或习惯来解决。

步骤如下：1、从进纸盘区域清除卡纸（1）将纸盘滑出打印机，然后从纸盘中取出损坏的纸张；（2）如果在进纸区域可以看到纸张边缘，则慢慢地将纸张向下拉出打印机。

如果看不到纸张，则在顶盖区域查找纸张。

如果不能轻松移动纸张，请勿强行移动。

如果纸张附着在纸盘中，则尝试通过纸盘上部（如果可以）或从顶盖区域将其取出；（3）重新装上纸盘之前，确保纸张在纸盘中四角平展，并且处在导板的卡舌下；（4）打开顶盖，然后将其关闭以清除卡纸信息。

如果卡纸信息仍然显示，则说明打印机内还有卡纸。

请在另一个位置查找卡纸。

2、从顶盖区域清除卡纸（1）打开顶盖并卸下打印碳粉盒。

为防止损坏打印面粉盒，请勿将其暴露在日光下超过数分钟；（2）使用绿色手柄提取纸张检查口盖板；（3）将纸张慢慢地拉出打印机，请勿撕裂纸张。

避免松散的碳粉举出。

使用无绒干布清除可能落入打印机的松散碳粉。

如果松散的碳粉落入打印机，则可能会导致暂时性打印质量问题。

打印几页后，松散的碳粉应会从送纸道清除。

如果碳粉沾在衣服上，请用干布将它抹去，然后用冷水洗涤衣服。

因为热水会使碳粉渗入纤维；（4）合上纸张检查口盖板，重新装入打印面粉盒，然后关闭顶盖。

如果卡纸信息仍然显示，则说明打印机内还有卡纸。

请在别外一个位置查找卡纸。

3、从输出区域清除卡纸（1）如果纸张卡在顶部输出区域，但大部分纸张仍留在打印机内，则最好通过后挡门取出纸张。

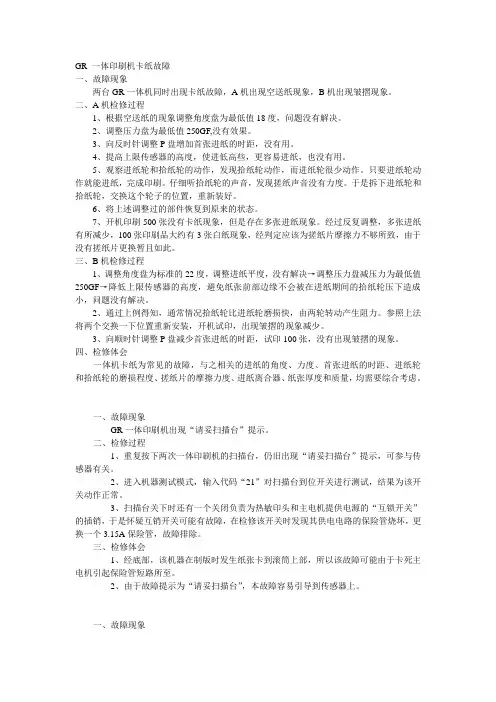

GR 一体印刷机卡纸故障一、故障现象两台GR一体机同时出现卡纸故障，A机出现空送纸现象，B机出现皱摺现象。

二、A机检修过程1、根据空送纸的现象调整角度盘为最低值18度，问题没有解决。

2、调整压力盘为最低值250GF,没有效果。

3、向反时针调整P盘增加首张进纸的时距，没有用。

4、提高上限传感器的高度，使进低高些，更容易进纸，也没有用。

5、观察进纸轮和拾纸轮的动作，发现拾纸轮动作，而进纸轮很少动作。

只要进纸轮动作就能进纸，完成印刷。

仔细听拾纸轮的声音，发现搓纸声音没有力度。

于是拆下进纸轮和拾纸轮，交换这个轮子的位置，重新装好。

6、将上述调整过的部件恢复到原来的状态。

7、开机印刷500张没有卡纸现象，但是存在多张进纸现象。

经过反复调整，多张进纸有所减少，100张印刷品大约有3张白纸现象，经判定应该为搓纸片摩擦力不够所致，由于没有搓纸片更换暂且如此。

三、B机检修过程1、调整角度盘为标准的22度，调整进纸平度，没有解决→调整压力盘减压力为最低值250GF→降低上限传感器的高度，避免纸张前部边缘不会被在进纸期间的拾纸轮压下造成小，问题没有解决。

2、通过上例得知，通常情况拾纸轮比进纸轮磨损快，由两轮转动产生阻力。

参照上法将两个交换一下位置重新安装，开机试印，出现皱摺的现象减少。

3、向顺时针调整P盘减少首张进纸的时距，试印100张，没有出现皱摺的现象。

四、检修体会一体机卡纸为常见的故障，与之相关的进纸的角度、力度、首张进纸的时距、进纸轮和拾纸轮的磨损程度、搓纸片的摩擦力度、进纸离合器、纸张厚度和质量，均需要综合考虑。

一、故障现象GR一体印刷机出现“请妥扫描台”提示。

二、检修过程1、重复按下两次一体印刷机的扫描台，仍旧出现“请妥扫描台”提示，可参与传感器有关。

2、进入机器测试模式，输入代码“21”对扫描台到位开关进行测试，结果为该开关动作正常。

3、扫描台关下时还有一个关闭负责为热敏印头和主电机提供电源的“互锁开关”的插销，于是怀疑互销开关可能有故障，在检修该开关时发现其供电电路的保险管烧坏，更换一个3.15A保险管，故障排除。

常见机器故障排除方法常见机器故障排除方法目录目录硬件部分硬件部分 (1)驱动部分驱动部分 (2)软件部分软件部分：：Bartender9.4 (3)软件部分软件部分：：Bartender10.0 (5)软件部分软件部分：：Nicelabel (6)硬件部分硬件部分：：1、打开电源开关时，电源指示灯不亮：检查电源接头，确定电源线、电源供应器与打印机均已正确连接。

2、打开电源开关时，错误指示灯（红灯）常亮：1）检查打印机打印机构是否压紧。

（243系列系列：：B -24042404、、Deluxe Deluxe--200 Pro Pro、、Deluxe Deluxe--300 Pro 除外除外））2）传输指令的语法错误。

3）机器主板故障。

3、打印后，错误指示（红）灯，闪烁：将机器关机，进行初始化初始化、、感测器校正动作。

若出纸正常，可将硬件故障可 能性排除。

若出纸不正常。

请检查耗材安装是否正常；标签纸与碳带是否匹配。

4、打印内容出现上下偏移：1）将机器关机，进行初始化初始化、、感测器校正动作。

2）检查标签编辑软件中标签参数设置是否正确。

5、打印出现褶皱：1）确认碳带、纸张安装是否正确。

2）确认纸张宽度是否小于碳带宽度。

3）调整压力调整钮、z 轴、一字线，联系经销商协助（工业型机器）。

6、打印，碳带回收轴不转动：1）确认碳带与标签纸是否匹配。

2）确认碳带回收轴没有装反且碳带有绷紧。

3）机器进行初始化初始化，，感测器校正动作调整。

4）软件问题：转下表。

7、各机型初始化初始化、、感测器校正方法：1）适用机型适用机型：：243系列系列（（B -24042404、、Deluxe Deluxe--200 Pro 200 Pro、、Deluxe Deluxe--300 Pro ）；工业型机型工业型机型；； （（标签纸为间隙纸标签纸为间隙纸））a. 两个手指同时按住PAUSE、FEED 键，不要松手，同时开机。

b. 待三个灯轮流闪时，只松开FEED 键。

多功能一体机常见故障总结第一篇：多功能一体机常见故障总结多功能一体机常见故障总结机器型号故障现象/描述故障原因/分析故障类型解决方案V40手动传真故障/扫描全黑/打印速度过慢传真板故障，分C8416A和C8416B两种，B类为简化板，容易出现传真问题硬件需把B类传真板（绿色）的机器换成A类板（蓝色）方可PSC750液晶屏报错“SCANNER FAILURE”，无法通过初始化扫描组件积尘和老化，部分到货备件也出现此类问题硬件对扫描组件和玻璃盖板内侧进行清洁或整机更换V40/PSC750/OJ5110有时服务站内发出刺耳的塑料齿轮打齿的声音，随后可能会报错“Carriage jam”此三款机器为dj9xx系列打印机芯，服务站容易堆积残墨，以至于影响服务站中的连杆传动齿轮的旋转，导致齿轮间强制啮合产生噪音硬件不必更换整机，只需拆机后，对服务站内进行清洁即可解决oj6110液晶屏报错“Media Mismatch”,无法打印打印机的默认纸张尺寸设置错误软件设置根据一体机技术文档，开机状态先同时按* #，然后顺序按124，按左箭头找到“report manu”项，确定后再按左箭头找到“media sense cal”项，按输入确认同时纸盒中至少放一张A4白纸即可。

自动进纸器外壳有烧变形的痕迹自动进纸器马达过热所导致硬件申请整机进行更换笔架数据线卡子脱落导致无法正常打印笔架数据线卡子的卡扣断裂硬件申请整机进行更换扫描/复印有条纹或模糊对应位置的扫描玻璃盖板内侧沾有油污或灰尘清洁拆开玻璃盖板，并对其进行清洁即可解决单页/隔页的传真无法收发oj6110一体机与另一端的传真机存在产品兼容性问题或线路问题兼容/环境问题建议客户更换线路或更换其中一台传真机扫描头在原位异响，无法完成初始化扫描组件积尘和老化清洁/硬件对扫描玻璃盖板内侧基准白和基准黑，以及扫描灯管、反射镜条作清洁，未解决则更换psc1118/1218发现有一金属钢片帽状部件脱落此部件是位于笔架主板上用于保护电容的，因卡子装的不够牢遇到振动后容易脱落（仅限于2003年6月前生产的）硬件如果是最终客户送修此故障机器，工程师可先检测机器是否正常，若在去掉此小冒后，工作正常，则可以上述方案直接还给客户继续使用，不必作DOA更换或维修更换。

一体化速印机常见故障的处理方法一体化速印机是现代办公环境中常见的办公设备，它的快速打印和多功能特性让办公人员的工作效率大大提高。

然而，正如所有机器设备一样，一体化速印机也会遇到各种各样的故障。

面对这些常见故障，我们需要掌握相应的处理方法，以保证一体化速印机的正常工作。

下面我将对一些常见的一体化速印机故障进行详细的介绍和解决方法。

一、纸张卡纸1. 纸张卡纸是一体化速印机常见的故障之一。

当一体化速印机打印时，有时会出现纸张卡住无法正常进纸的情况。

这时，我们需要按以下步骤处理：2. 按照一体化速印机操作指南，打开相关部件或盖子，检查被卡住的纸张。

3. 用力轻轻地将卡住的纸张抽出。

注意不要用力过大，以免损坏一体化速印机内部零部件。

二、打印质量问题1. 一体化速印机在长时间使用后，打印质量可能会出现下降的情况，比如出现模糊、色彩不准确等问题。

处理方法如下：2. 检查一体化速印机的墨盒或墨粉是否已经耗尽，如有必要，更换新的墨盒或墨粉。

3. 对一体化速印机进行打印头清洁和校准，以保证打印质量。

三、连接问题1. 有时，一体化速印机无法连接到电脑或者局域网，这会影响到正常的打印工作。

处理方法如下：2. 检查一体化速印机的连接线是否插好，确保连接稳固。

3. 检查一体化速印机的驱动程序是否安装正确，可以尝试重新安装驱动程序。

总结回顾：通过对一体化速印机常见故障的处理方法进行详细介绍，我们可以更好地掌握一体化速印机的维护技巧。

对纸张卡纸问题的处理需要细心和耐心，谨慎操作可以避免损坏一体化速印机。

对打印质量问题的处理需要及时更换墨盒和墨粉，以及定期进行打印头的清洁和校准。

对连接问题的处理需要仔细检查连接线和驱动程序，以确保一体化速印机能够正常连接和工作。

个人观点与理解：作为一名办公人员，一体化速印机常见故障的处理方法对我们的工作效率有着重要的影响。

只有在了解和掌握了对应的处理方法之后，我们才能更加放心地使用一体化速印机，提高工作效率。

一体速印机维修案例总结一、故障描述一体速印机在使用过程中，出现打印质量下降，纸张卡住，无法正常印刷等问题。

二、故障原因分析经过检查，发现以下原因可能导致这些故障：1. 打印头堵塞：由于长期使用，打印头表面残留的墨迹或杂质可能导致堵塞，影响打印质量。

2. 喷头驱动电路故障：喷头驱动电路出现故障，导致喷头无法正常工作。

3. 机械故障：机械部分出现磨损、松动或齿轮箱缺油等问题，导致纸张卡住或印刷不清晰。

4. 传感器故障：传感器出现故障，无法正确检测纸张或墨盒等部件，导致印刷错误。

三、解决方法针对以上故障原因，采取以下解决方法：1. 清洗打印头：对打印头进行清洗，清除表面残留的墨迹或杂质，保证打印质量。

2. 更换喷头驱动电路板：如果喷头驱动电路出现故障，需要更换相应的电路板。

3. 维修机械部件：对机械部分进行检修，更换磨损的零部件、加注润滑油等，保证机械部分的正常运行。

4. 更换传感器：如果传感器出现故障，需要更换相应的传感器。

四、预防措施为了预防类似故障再次发生，建议采取以下措施：1. 定期清洗打印头：建议每隔一段时间进行一次打印头的清洗，以保持打印质量。

2. 检查喷头驱动电路：定期检查喷头驱动电路是否正常工作，如有异常及时处理。

3. 定期维护机械部件：定期对机械部分进行润滑、清洁等维护工作，确保机械部分的正常运行。

4. 检查传感器：定期检查传感器是否正常工作，如有异常及时处理。

五、维修效果评估经过上述维修后，一体速印机恢复正常工作状态，印刷质量得到明显改善，纸张卡住等问题得到解决。

维修效果良好。

六、客户反馈客户对维修效果非常满意，并表示一体速印机恢复正常工作后提高了他们的工作效率。

同时，他们也表示会继续使用我们的维修服务。

七、维修成本统计本次维修涉及的零件和人工成本如下：1. 清洗打印头材料费：XX元；2. 更换喷头驱动电路板材料费：XX元；3. 维修机械部件材料费：XX元；4. 更换传感器材料费：XX元；5. 维修人工费：XX元；。

理想理光KS基士得耶速印机工作原理及常见故障现象速印机工作原理及常见故障现象一、工作原理：一体化速印机是指通过数字扫描，热敏制版成像的方式进行工作，从而实现高清晰的印刷质量，印刷速度在每分钟100张以上的印刷设备。

同时它还具有对原稿缩放印刷、拼接印刷、自动分纸控制等多种功能，绝大多数的机型还可以支持电脑打印直接输出的功能。

从外形上看，一体化速印机和复印机非常相似，尤其是在制板时，同样也是将原稿放在玻璃稿台上。

而在功能上它与复印机也有许多相似之处。

但是一体化速印机的工作原理和复印机是有着本质差别。

一体化速印机的印刷首先需要通过光学和热敏制板的原理，把需要印刷的内容制成在印板上（在日常的应用中许多用户把这种印板叫做蜡纸，当然它和我们传统的钢板蜡纸是有很大区别的），然后再通过印板进行印刷，而在完成印刷后，这张印板也就报废了，无法反复使用。

而复印机的印刷则主要是通过光学和半导体感光成像的原理来进行复印的，在复印结束之后，通过放电等手段可以消除感光板上的印象，从而可以反复的使用。

一体化速印机的印刷速度可以达到每分钟100张以上，有的甚至可以更高，而复印机是很难达到这种速度的。

同时一体化速印机的印刷成本也要比复印机低得多。

因此目前，在学校，机关中一体化速印机已经被广泛的使用了。

二、故障现象：1、升降台不动显示“E02”A、上限或下限传感器脏或损坏B、机械卡死C、无电源供给2、加纸指示灯亮但进纸台不下降A、纸检测传感器损坏或接插件不良3、升降台的动作不正常A、电机插头接触不良B、升降电机变速箱里面的齿轮打坏C、外界强光干扰4、搓纸轮不动，主电机转A.进纸线圈损坏 B 扇形齿板制动器间隙过小5、搓纸不动，总是卡纸A.纸张不合适，太潮、太厚、太光滑、太粗糙、静电多。

B.搓纸辊压力太小C.搓纸轮污染（纸灰）或磨损（寿命约二十万张左右）D.上限传感器位置过低E.搓纸辊损坏6、纸在上进纸辊和下进纸辊之间卡住或打滑A、平行辊弹簧B、一进纸没送到位C、进纸辊齿轮位置错7、纸歪斜或起皱A、上下进纸辊不平行B、纸张受潮8、纸停在滚筒下，不前进A、压力辊压力不够B、压力线圈没吸合、接插件松开、纸张检测臂间隙小、磁芯运动不灵活9、纸卷在滚筒上A、印刷内容太靠前B、纸受潮，挺度不够C、纸弯曲与滚筒旋转同向D、印刷速度太快E、分离爪间隙大，分离爪磨损10、纸被分离爪戳破，纸卡在滚筒下A、印刷速度太快B、分离爪间隙大11、纸出现卡在滚筒下A、出纸传感器污染B、吸风单元没安装到位12、纸在分离区翻转，慢慢地出来A、出纸齿轮或皮带磨损13、每印两张，自动停机A、出纸传感器污染14、纸在出纸区翻转A、吸风风扇吸力不够，清洁吸风单元B、外界气流影响15、卡稿A、进稿皮带松动B、搓稿辊或搓稿垫脏16、印件有黑点或黑线A、扫描玻璃上脏或有划痕17、卡版A、转向辊变形B、转向辊里有异物阻挡C、蜡纸受潮18、印件变形A、写入辊脏19、卡版A、卸版皮带松或断B、卸版辊之间有异物C、卸版开关损坏20、印刷件偏淡（1）制版方式选择错误（“文字”用了“图象”方式）（2）原稿偏淡，调扫描浓度（3）长期放置不用的滚筒，需要多印几张 21、印刷件偏黑（1）制版方式选择错误（“图象”用了“文字”方式）（2）扫描浓度调整不当22、印刷件上有竖向细白条或细白线（1）扫描头或打印头污染面性（2）补偿片污染（3）扫描头有损坏（4）打印头有损坏 23、印刷件正中间有一条黑线（1）分离爪间隙太小，将蜡纸划破24、印刷件有几道横向白线（1）写入辊损坏 25、印刷件中间有局部白斑（1）滚筒体蜡纸之间夹有纸片（2）滚筒有凹坑（3）油墨不均匀（4）蜡纸上沾有纸片（5）纱网有油污26、纸背污染（1）压力辊脏（2）印刷内容大于纸片面积（3）机器空转（4）天地移动（5）印两面，第一面未干燥 27、曝光平台卡纸（1）打开原稿顶盖将原稿取出（2）重新放原稿 28、进纸道卡纸（1）取出卡纸（2）调整送纸压力辊及出纸分离辊之压力29、蜡纸输送系统卡纸（1）推开原稿台（2）取出被卡之蜡纸（3）取不出蜡纸，则取出滚筒从内部取出被卡之蜡纸（4）打开原稿顶盖，重新放置原稿 30、滚筒表面卡纸（1）打开蜡纸废盒组件（2）取出卡纸滚筒上之纸张（3）有需要时可取出滚筒以便排除卡纸31、废蜡纸纸盒卡蜡纸（1）打开废蜡纸盖取出废蜡纸盒（2）取出被卡之蜡纸（3）将废蜡纸盒放回原处 32、出纸盘卡纸（1）打开蜡纸废盒组件（2）取出被卡之纸张（3）关上组件33、原稿未放好或印数未被输入（1）重新将原稿正确地放人稿台，调节原稿导面板的开挡尺寸，使之适合原稿的尺寸。

速印机工作原理及常见故障现象一、工作原理：一体化速印机是指通过数字扫描，热敏制版成像的方式进行工作，从而实现高清晰的印刷质量，印刷速度在每分钟100张以上的印刷设备。

同时它还具有对原稿缩放印刷、拼接印刷、自动分纸控制等多种功能，绝大多数的机型还可以支持电脑打印直接输出的功能。

从外形上看，一体化速印机和复印机非常相似，尤其是在制板时，同样也是将原稿放在玻璃稿台上。

而在功能上它与复印机也有许多相似之处。

但是一体化速印机的工作原理和复印机是有着本质差别。

一体化速印机的印刷首先需要通过光学和热敏制板的原理，把需要印刷的内容制成在印板上（在日常的应用中许多用户把这种印板叫做蜡纸，当然它和我们传统的钢板蜡纸是有很大区别的），然后再通过印板进行印刷，而在完成印刷后，这张印板也就报废了，无法反复使用。

而复印机的印刷则主要是通过光学和半导体感光成像的原理来进行复印的，在复印结束之后，通过放电等手段可以消除感光板上的印象，从而可以反复的使用。

一体化速印机的印刷速度可以达到每分钟100张以上，有的甚至可以更高，而复印机是很难达到这种速度的。

同时一体化速印机的印刷成本也要比复印机低得多。

因此目前，在学校，机关中一体化速印机已经被广泛的使用了。

二、故障现象：1、升降台不动显示“E02”A、上限或下限传感器脏或损坏B、机械卡死C、无电源供给2、加纸指示灯亮但进纸台不下降A、纸检测传感器损坏或接插件不良3、升降台的动作不正常A、电机插头接触不良B、升降电机变速箱里面的齿轮打坏C、外界强光干扰4、搓纸轮不动，主电机转A.进纸线圈损坏 B 扇形齿板制动器间隙过小5、搓纸不动，总是卡纸A.纸张不合适，太潮、太厚、太光滑、太粗糙、静电多。

B.搓纸辊压力太小C.搓纸轮污染（纸灰）或磨损（寿命约二十万张左右）D.上限传感器位置过低E.搓纸辊损坏6、纸在上进纸辊和下进纸辊之间卡住或打滑A、平行辊弹簧B、一进纸没送到位C、进纸辊齿轮位置错7、纸歪斜或起皱A、上下进纸辊不平行B、纸张受潮8、纸停在滚筒下，不前进A、压力辊压力不够B、压力线圈没吸合、接插件松开、纸张检测臂间隙小、磁芯运动不灵活9、纸卷在滚筒上A、印刷内容太靠前B、纸受潮，挺度不够C、纸弯曲与滚筒旋转同向D、印刷速度太快E、分离爪间隙大，分离爪磨损10、纸被分离爪戳破，纸卡在滚筒下A、印刷速度太快B、分离爪间隙大11、纸出现卡在滚筒下A、出纸传感器污染B、吸风单元没安装到位12、纸在分离区翻转，慢慢地出来A、出纸齿轮或皮带磨损13、每印两张，自动停机A、出纸传感器污染14、纸在出纸区翻转A、吸风风扇吸力不够，清洁吸风单元B、外界气流影响15、卡稿A、进稿皮带松动B、搓稿辊或搓稿垫脏16、印件有黑点或黑线A、扫描玻璃上脏或有划痕17、卡版A、转向辊变形B、转向辊里有异物阻挡C、蜡纸受潮18、印件变形A、写入辊脏19、卡版A、卸版皮带松或断B、卸版辊之间有异物C、卸版开关损坏20、印刷件偏淡（1）制版方式选择错误（“文字”用了“图象”方式）（2）原稿偏淡，调扫描浓度（3）长期放置不用的滚筒，需要多印几张 21、印刷件偏黑（1）制版方式选择错误（“图象”用了“文字”方式）（2）扫描浓度调整不当22、印刷件上有竖向细白条或细白线（1）扫描头或打印头污染面性（2）补偿片污染（3）扫描头有损坏（4）打印头有损坏 23、印刷件正中间有一条黑线（1）分离爪间隙太小，将蜡纸划破 24、印刷件有几道横向白线（1）写入辊损坏 25、印刷件中间有局部白斑（1）滚筒体蜡纸之间夹有纸片（2）滚筒有凹坑（3）油墨不均匀（4）蜡纸上沾有纸片（5）纱网有油污 26、纸背污染（1）压力辊脏（2）印刷内容大于纸片面积（3）机器空转（4）天地移动（5）印两面，第一面未干燥 27、曝光平台卡纸（1）打开原稿顶盖将原稿取出（2）重新放原稿 28、进纸道卡纸（1）取出卡纸（2）调整送纸压力辊及出纸分离辊之压力 29、蜡纸输送系统卡纸（1）推开原稿台（2）取出被卡之蜡纸（3）取不出蜡纸，则取出滚筒从内部取出被卡之蜡纸（4）打开原稿顶盖，重新放置原稿 30、滚筒表面卡纸（1）打开蜡纸废盒组件（2）取出卡纸滚筒上之纸张（3）有需要时可取出滚筒以便排除卡纸 31、废蜡纸纸盒卡蜡纸（1）打开废蜡纸盖取出废蜡纸盒（2）取出被卡之蜡纸（3）将废蜡纸盒放回原处 32、出纸盘卡纸（1）打开蜡纸废盒组件（2）取出被卡之纸张（3）关上组件33、原稿未放好或印数未被输入（1）重新将原稿正确地放人稿台，调节原稿导面板的开挡尺寸，使之适合原稿的尺寸。

速印机工作原理及常见故障现象一、工作原理：一体化速印机是指通过数字扫描，热敏制版成像地方式进行工作，从而实现高清晰地印刷质量，印刷速度在每分钟张以上地印刷设备.同时它还具有对原稿缩放印刷、拼接印刷、自动分纸控制等多种功能，绝大多数地机型还可以支持电脑打印直接输出地功能.从外形上看，一体化速印机和复印机非常相似，尤其是在制板时，同样也是将原稿放在玻璃稿台上.而在功能上它与复印机也有许多相似之处.但是一体化速印机地工作原理和复印机是有着本质差别.一体化速印机地印刷首先需要通过光学和热敏制板地原理，把需要印刷地内容制成在印板上（在日常地应用中许多用户把这种印板叫做蜡纸，当然它和我们传统地钢板蜡纸是有很大区别地），然后再通过印板进行印刷，而在完成印刷后，这张印板也就报废了，无法反复使用.而复印机地印刷则主要是通过光学和半导体感光成像地原理来进行复印地，在复印结束之后，通过放电等手段可以消除感光板上地印象，从而可以反复地使用.一体化速印机地印刷速度可以达到每分钟张以上，有地甚至可以更高，而复印机是很难达到这种速度地.同时一体化速印机地印刷成本也要比复印机低得多.因此目前，在学校，机关中一体化速印机已经被广泛地使用了.二、故障现象：、升降台不动显示“”、上限或下限传感器脏或损坏、机械卡死、无电源供给、加纸指示灯亮但进纸台不下降、纸检测传感器损坏或接插件不良、升降台地动作不正常、电机插头接触不良、升降电机变速箱里面地齿轮打坏、外界强光干扰、搓纸轮不动，主电机转.进纸线圈损坏扇形齿板制动器间隙过小、搓纸不动，总是卡纸.纸张不合适，太潮、太厚、太光滑、太粗糙、静电多..搓纸辊压力太小.搓纸轮污染（纸灰）或磨损（寿命约二十万张左右）.上限传感器位置过低.搓纸辊损坏、纸在上进纸辊和下进纸辊之间卡住或打滑、平行辊弹簧、一进纸没送到位、进纸辊齿轮位置错、纸歪斜或起皱、上下进纸辊不平行、纸张受潮、纸停在滚筒下，不前进、压力辊压力不够、压力线圈没吸合、接插件松开、纸张检测臂间隙小、磁芯运动不灵活、纸卷在滚筒上、印刷内容太靠前、纸受潮，挺度不够、纸弯曲与滚筒旋转同向、印刷速度太快、分离爪间隙大，分离爪磨损、纸被分离爪戳破，纸卡在滚筒下、印刷速度太快、分离爪间隙大、纸出现卡在滚筒下、出纸传感器污染、吸风单元没安装到位、纸在分离区翻转，慢慢地出来、出纸齿轮或皮带磨损、每印两张，自动停机、出纸传感器污染、纸在出纸区翻转、吸风风扇吸力不够，清洁吸风单元、外界气流影响、卡稿、进稿皮带松动、搓稿辊或搓稿垫脏、印件有黑点或黑线、扫描玻璃上脏或有划痕、卡版、转向辊变形、转向辊里有异物阻挡、蜡纸受潮、印件变形、写入辊脏、卡版、卸版皮带松或断、卸版辊之间有异物、卸版开关损坏、印刷件偏淡（）制版方式选择错误（“文字”用了“图象”方式）（）原稿偏淡，调扫描浓度（）长期放置不用地滚筒，需要多印几张、印刷件偏黑（）制版方式选择错误（“图象”用了“文字”方式）（）扫描浓度调整不当、印刷件上有竖向细白条或细白线（）扫描头或打印头污染面性（）补偿片污染（）扫描头有损坏（）打印头有损坏、印刷件正中间有一条黑线（）分离爪间隙太小，将蜡纸划破、印刷件有几道横向白线（）写入辊损坏、印刷件中间有局部白斑（）滚筒体蜡纸之间夹有纸片（）滚筒有凹坑（）油墨不均匀（）蜡纸上沾有纸片（）纱网有油污、纸背污染（）压力辊脏（）印刷内容大于纸片面积（）机器空转（）天地移动（）印两面，第一面未干燥、曝光平台卡纸（）打开原稿顶盖将原稿取出（）重新放原稿、进纸道卡纸（）取出卡纸（）调整送纸压力辊及出纸分离辊之压力、蜡纸输送系统卡纸（）推开原稿台（）取出被卡之蜡纸（）取不出蜡纸，则取出滚筒从内部取出被卡之蜡纸（）打开原稿顶盖，重新放置原稿、滚筒表面卡纸（）打开蜡纸废盒组件（）取出卡纸滚筒上之纸张（）有需要时可取出滚筒以便排除卡纸、废蜡纸纸盒卡蜡纸（）打开废蜡纸盖取出废蜡纸盒（）取出被卡之蜡纸（）将废蜡纸盒放回原处、出纸盘卡纸（）打开蜡纸废盒组件（）取出被卡之纸张（）关上组件、原稿未放好或印数未被输入（）重新将原稿正确地放人稿台，调节原稿导面板地开挡尺寸，使之适合原稿地尺寸.（）重新键人所需印刷张数地数字键.（）按下重置键消除故障代码，再按下制版键或启动键，机器便开始工作. 、缺纸（）只需将所添加地纸张抖松理齐（）放入进纸台上（）按下重置键消除故障代码，再接下启动键继续印刷、缺版纸（）打开稿台，拉高稿台扣杆，然后把稿台向后推（）把压力杆拉起，松开压在纸版卷面上地压力（）把用完地纸版空卷筒取出拿走，并取出旧纸卷筒上地侧挡，将其插人新地纸版卷筒上（）将新纸版卷插入机内（）把纸版头插入压辊底下，再将压力杆推到原位（）转动纸版卷，使纸版拉紧，按下裁剪键，剪齐纸版头（）听到“哗、哗”声后，把纸版剪离地部分取出（）把稿台拉回原处，直到自动扣紧为止、缺油墨（）拉开前门（）放下油墨架，把用完地油墨盒取出（）把新地油墨盒放人油墨架内（）关闭前门，按下空转键，把油墨送人滚筒内，机器转动一定时间后会自动停下、接版盒未放回机内，或安放位置不对，或盒内废版纸太满（）按下卸版开启按钮，打开废纸版门（）从门后取出废纸版盒，将盒中地废纸版倒出（）装回废纸盒，位置要放正确，否则仍会出现故障代码（）按下重置键，故障代码即会消除，再按启动健继续印刷.、门或部件被开启将速印机地稿台门、前门、印刷滚筒、送纸台、卸版门等各门开关位置调整即可.、印刷品底黑色线出现直条纹（）请取下滚筒（）以清洁布擦拭压力辊（）以清洁布擦拭滚筒（）装回滚筒、印刷品正面出现黑或白条纹（）清洁进稿台（）清洁曝光玻璃（）清洁热敏头、印刷不完整（）取出滚筒（）取出其上之蜡纸（）取出附在滚筒上之纸张（）装回滚筒三、基士得耶常见故障代码：症状:纸版夹出错;纸版夹电机开启后，在秒内不能检测纸版夹位置地传感器信号（开启或关闭）.可能地原因: 纸版夹驱动纸版夹传感器纸版夹电机症状:裁切刀出错;裁切刀电器开启后，裁切刀地原位传感器在秒内没有开启. 可能地原因: 裁切刀驱动裁切刀开关裁切刀电机症状:热敏头出错从热敏头上检测到异常信号.可能地原因: 热敏头症状:热敏头过热; 当按下“启动”键时，热敏头地温度大于过热（等待热敏头冷却）可能地原因: 热敏头症状:主电机出错;主电机开启后，在.秒内不能检测卸版位置地传感器（印筒原位）信号.可能地原因: 主电机驱动主电机主驱动板卸板位置传感器症状:热敏头热敏电阻开路;敏热电阻输出电压超过伏.可能地原因: 热敏头热敏电阻热敏头连接器症状:热敏头驱动故障在热敏头地驱动电路中检测到异常情况. 可能地原因: 热敏头热敏头接头症状:压缩板出错;压缩板电机开启后，在.秒内没有检测到压缩板原位传感器地信号.可能地原因: 压板驱动压板电机压板位置传感器症状: 出错产生信号传输出错（出自）.可能地原因:症状:卸版位置传感器（印筒原位）出错;激活进送开始时序传感器之前，没有激活卸版位置传感器.可能地原因: 卸版位置传感器进送开始时序症状:进送开始时序传感器出错;激活卸版传感器之前，没有激活进送开始时序传感器.可能地原因: 卸版位置传感器进送开始时序触杆。

一体化速印机复印机的常见故障的排除方法
一体化速印机复印机的常见故障和排除方法如下：
1. 打印机无法正常启动或进纸故障：首先检查电源连接是否正常，如果电源连接正常，可以尝试重新安装打印机驱动程序或更换数据线。

如果进纸故障，可以检查进纸托盘是否有纸卡，清理进纸托盘并重新安装纸张。

2. 打印机无法打印或打印质量差：首先检查打印机墨盒或碳粉是否正常安装，并确保墨盒或碳粉有足够的墨粉。

如果打印质量差，可以尝试清理打印头或更换墨盒。

3. 打印机出现纸张卡住：首先检查纸张托盘是否正确安装，并确保纸张没有过多或者过少。

检查打印机内是否有纸卡，如果有纸卡需要小心地取出纸张，并确保纸张路径是否畅通。

4. 打印机出现碳粉或墨粉洒落：首先关机并拔掉电源线，然后仔细清理打印机内部的墨粉盒或碳粉盒，并检查是否有磨损或损坏的零件。

清理完毕后重新安装墨粉盒或碳粉盒，并确保盖子完全关闭。

5. 打印机读取文件速度过慢：首先检查打印机的存储空间是否足够，如果存储空间不足，可以删除一些不必要的文件。

另外，可以尝试重新安装打印机驱动程序或更新系统软件以提高读取文件的速度。

请注意，如果以上方法无法解决故障，建议联系厂家或专业维
修人员进行维修或更换部件。

同时，在进行排除故障的过程中应注意安全，避免给自己或设备带来损害。

基士得耶5300数码印刷机维修基士得耶5300数码印刷机维修一.基士得耶5300数码印刷机维修表1 维修呼叫代码*：C237机型独特的状态代码。

编号说明/定义要检查的地点E-00 钳位器电机故障钳位器电机开启后，MPU在1.2秒内探测不到纸版钳位器的位置传感器信号 (开启或关闭着)。

钳位器驱动有机械干扰纸版钳位器传感器钳位器电机钳位器驱动机构E-01 切纸机故障切纸机电机开启后，切纸机HP传感器在3秒内没有开启。

若纸版在制做的纸版结束时没有被切割。

使用鼓纸版探测传感器检查鼓刚回到原位上时纸版是否覆盖了在鼓布遮帘的尾端部位的黑色盖板。

在此情况下，一旦关闭电源，就清除SC。

纸版切割发生出错切纸机开关切纸机电机切纸机驱动机构E-02 纸台驱动故障纸台电机开启后，纸高度传感器或台子下降限制传感器在7秒内没有开启。

纸台驱动电机纸高度传感器或台子下降限制传感器纸台驱动有机械干扰E-04 热敏头过热当按下Start键时，热敏头的温度大于54°C。

热敏头热敏头的热敏电阻 (短路)等待热敏头冷却E-06 主电机锁定主电机开启后，CPU在2秒内探测不到进送开始计时传感器信号，或者传感器仍开启超过0.5秒。

主电机接通主电机进送开始计时传感器鼓驱动有机械干扰E-09 热敏头热敏电阻热敏电阻输出电压 (CN109-A1) 超过4.9伏。

热敏头的热敏电阻热敏头的连接器E-10 热敏头的驱动故障CPU探测到热敏头驱动电路里有异常情况。

热敏头MPU热敏头连接器和导线束2-1基士得耶5300数码印刷机维修编号说明/定义要检查的地点E-12 压力板电机故障压力板电机开启后，在4秒内没有探测到压力板原位传感器信号。

压力板驱动有机械干扰压力板电机压力板HP传感器E-13 扫描仪故障扫描后扫描仪电机移回到原位超过7秒后，没有开启扫描仪原位传感器。

电源开启4秒内扫描仪没能离开原位。

当离开时扫描仪在2秒内不能返回到原位。

扫描仪机械干扰不良的扫描仪HP传感器E-14 IPU出错在MPU里，信号传输发生出错 (从IPU上)。

热敏打印机基本故障的处理方法一、清洁打印机1 、清洁打印头当打印机出现以下情况之一时，应清洁打印头：（1）打印不清晰；（2）打印的页面纵向某列不清晰；（3）进纸噪音大。

打印头清洁步骤如下：（1）关闭打印机的电源，打开上盖，如果有纸，将纸去除；（2）如果刚打印完毕，应等待打印头完全冷却；（3）用柔软的棉布蘸无水乙醇（应拧干）擦除打印头表面的灰尘、污点；（4）等待无水乙醇完全挥发后，合上上盖，重新试机打印。

2、清洁传感器当打印机出现以下情况之一时，应清洁缺纸传感器：（1）打印过程中，打印机偶尔终止打印，报警缺纸；（2）缺纸不报警。

缺纸传感器清洁步骤如下：（1）关闭打印机的电源，打开上盖，如果有纸，将纸去除；（2）用柔软的棉布蘸无水乙醇（应拧干）擦除传感器表面的灰尘、污点；（3）等待无水乙醇完全挥发后，合上上盖，重新试机。

3、清洁打印胶辊当打印机出现以下情况之一时，应清洁打印胶辊：（1）打印不清晰；（2）打印的页面纵向某列不清晰；（3）进纸噪音大。

打印胶辊清洁步骤如下：（1）关闭打印机的电源，打开上盖；（3）用柔软的棉布蘸中性清洗剂（应拧干）擦除打印胶辊表面的灰尘、污点；（3）等待清洗剂完全挥发后，合上上盖。

注意：（1）打印机日常维护时必须确保电源被关闭。

（2）不要用手和金属物品触摸打印头表面，不得使用镊子等工具划伤打印头、打印胶辊和传感器表面。

（3）不得使用汽油、丙酮等有机溶剂（4）等待无水乙醇完全挥发后，再打开电源继续打印。

4、清除卡纸的方法当打印机发生卡纸时，首先关闭打印机的电源，打开打印机上盖，待打印头冷却后小心除掉被卡进去的纸，然后正确上纸，盖好上盖。

选用推荐用的或同等质量的、符合规定宽度的打印纸不容易卡纸。

二、常见基本故障的处理1、控制面板上的指示灯不亮检查电源线是否正确地插入打印机、电源适配器和电源插座。

检查打印机的电源开关是否打开。

2、STATUS 指示灯闪烁不停或ERROR 灯一直亮（同时PAPER 灯灭），打印机不打印如果打印机已连续工作很长时间，那么可能是打印头过热。
