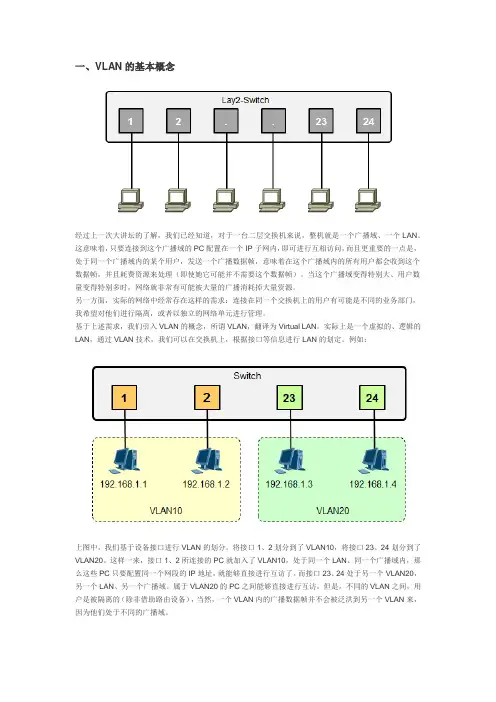

一、VLAN的基本概念经过上一次大讲坛的了解，我们已经知道，对于一台二层交换机来说，整机就是一个广播域、一个LAN。
这意味着，只要连接到这个广播域的PC配置在一个IP子网内，即可进行互相访问，而且更重要的一点是，处于同一个广播域内的某个用户，发送一个广播数据帧，意味着在这个广播域内的所有用户都会收到这个数据帧，并且耗费资源来处理（即使她它可能并不需要这个数据帧）。
当这个广播域变得特别大、用户数量变得特别多时，网络就非常有可能被大量的广播消耗掉大量资源。
另一方面，实际的网络中经常存在这样的需求：连接在同一个交换机上的用户有可能是不同的业务部门，我希望对他们进行隔离，或者以独立的网络单元进行管理。
基于上述需求，我们引入VLAN的概念，所谓VLAN，翻译为Virtual LAN，实际上是一个虚拟的、逻辑的LAN，通过VLAN技术，我们可以在交换机上，根据接口等信息进行LAN的划定。
例如：上图中，我们基于设备接口进行VLAN的划分。
将接口1、2划分到了VLAN10，将接口23、24划分到了VLAN20。
这样一来，接口1、2所连接的PC就加入了VLAN10，处于同一个LAN、同一个广播域内，那么这些PC只要配置同一个网段的IP地址，就能够直接进行互访了。
而接口23、24处于另一个VLAN20，另一个LAN、另一个广播域。
属于VLAN20的PC之间能够直接进行互访。
但是，不同的VLAN之间，用户是被隔离的（除非借助路由设备），当然，一个VLAN内的广播数据帧并不会被泛洪到另一个VLAN来，因为他们处于不同的广播域。
有了VLAN技术，我们的网络设计将更加灵活、更加可控。
VLAN是一个虚拟的LAN，不再受设备的限制。
我们可以根据实际的业务环境需要，灵活的进行VLAN的规划。
而VLAN更可以跨交换机，因此VLAN的成员，也就是业务PC所处的位置就非常灵活了。
例如上图所示，你可能希望每个部门单独划分到一个LAN 中，部分之间互相隔离，而一个部门的员工又往往未必在同一楼层，可能分散在不同的楼层，那么有了VLAN 技术，完全可以把分散在不同楼层的业务PC划分入一个VLAN。

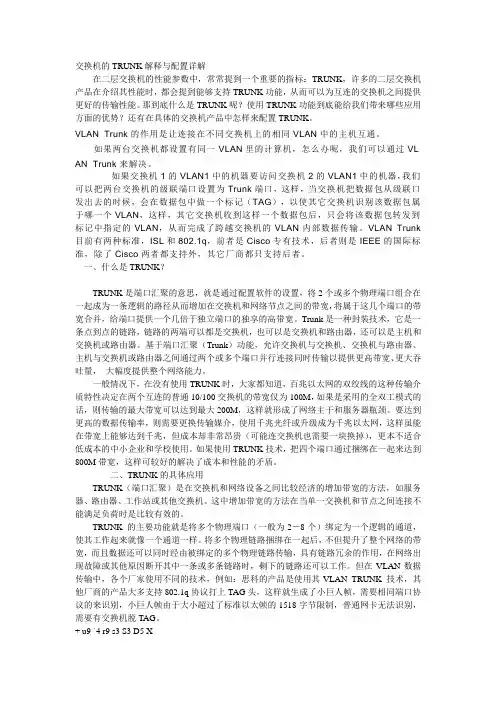

交换机的TRUNK解释与配置详解在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。
VLAN Trunk的作用是让连接在不同交换机上的相同VLAN中的主机互通。
如果两台交换机都设置有同一VLAN里的计算机，怎么办呢，我们可以通过VLAN Trunk来解决。
如果交换机1的VLAN1中的机器要访问交换机2的VLAN1中的机器，我们可以把两台交换机的级联端口设置为Trunk端口，这样，当交换机把数据包从级联口发出去的时候，会在数据包中做一个标记（TAG），以使其它交换机识别该数据包属于哪一个VLAN，这样，其它交换机收到这样一个数据包后，只会将该数据包转发到标记中指定的VLAN，从而完成了跨越交换机的VLAN内部数据传输。
VLAN Trunk目前有两种标准，ISL和802.1q，前者是Cisco专有技术，后者则是IEEE的国际标准，除了Cisco两者都支持外，其它厂商都只支持后者。
一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

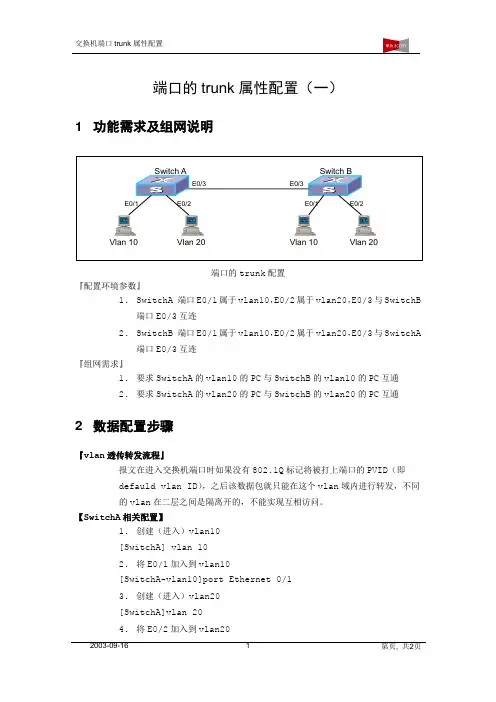

端口的trunk 属性配置（一）1 功能需求及组网说明 端口的trunk 配置『配置环境参数』1. SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchB端口E0/3互连2. SwitchB 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchA端口E0/3互连『组网需求』1. 要求SwitchA 的vlan10的PC 与SwitchB 的vlan10的PC 互通2. 要求SwitchA 的vlan20的PC 与SwitchB 的vlan20的PC 互通2 数据配置步骤『vlan 透传转发流程』报文在进入交换机端口时如果没有802.1Q 标记将被打上端口的PVID （即defauld vlan ID ），之后该数据包就只能在这个vlan 域内进行转发，不同的vlan 在二层之间是隔离开的，不能实现互相访问。
【SwitchA 相关配置】1. 创建（进入）vlan10[SwitchA] vlan 102. 将E0/1加入到vlan10[SwitchA-vlan10]port Ethernet 0/13. 创建（进入）vlan20[SwitchA]vlan 204. 将E0/2加入到vlan20Vlan 10Vlan 20Vlan 10Vlan 20[SwitchA-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchA-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchA-Ethernet0/3]port trunk permit vlan all【SwitchB相关配置】1.创建（进入）vlan10[SwitchB] vlan 102.将E0/1加入到vlan10[SwitchB-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchB]vlan 204.将E0/2加入到vlan20[SwitchB-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchB-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchB-Ethernet0/3]port trunk permit vlan all【补充说明】1.如果一个端口是trunk端口，则该端口可以属于多个vlan；2.缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令porttrunk pvid vlan vlanid 来修改端口的PVID；3.如果从trunk转发出去的数据报文的vlan id和端口的PVID一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意。

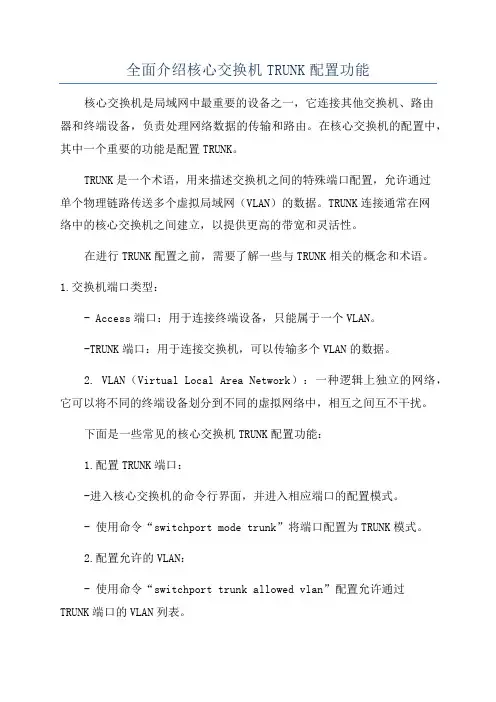

全面介绍核心交换机TRUNK配置功能核心交换机是局域网中最重要的设备之一，它连接其他交换机、路由器和终端设备，负责处理网络数据的传输和路由。
在核心交换机的配置中，其中一个重要的功能是配置TRUNK。
TRUNK是一个术语，用来描述交换机之间的特殊端口配置，允许通过单个物理链路传送多个虚拟局域网（VLAN）的数据。
TRUNK连接通常在网络中的核心交换机之间建立，以提供更高的带宽和灵活性。
在进行TRUNK配置之前，需要了解一些与TRUNK相关的概念和术语。
1.交换机端口类型：- Access端口：用于连接终端设备，只能属于一个VLAN。
-TRUNK端口：用于连接交换机，可以传输多个VLAN的数据。
2. VLAN（Virtual Local Area Network）：一种逻辑上独立的网络，它可以将不同的终端设备划分到不同的虚拟网络中，相互之间互不干扰。
下面是一些常见的核心交换机TRUNK配置功能：1.配置TRUNK端口：-进入核心交换机的命令行界面，并进入相应端口的配置模式。
- 使用命令“switchport mode trunk”将端口配置为TRUNK模式。
2.配置允许的VLAN：- 使用命令“switchport trunk allowed vlan”配置允许通过TRUNK端口的VLAN列表。
- 可以使用范围、逗号分隔或者all关键字来指定允许的VLAN。
3.配置本地VLAN与远程VLAN的映射：- 使用命令“switchport trunk native vlan”配置本地VLAN。
- 使用命令“switchport trunk allowed vlan add”添加需要映射的远程VLAN。
4.配置TRUNK链路协议：- 通过命令“switchport trunk encapsulation”指定数据链路层的封装协议，如802.1Q或ISL。
-可以使用默认值或手动指定。
5.配置TRUNK链路管理协议：- 使用命令“switchport trunk allowed vlan add”添加需要映射的远程VLAN。
