H3C交换机vlan配置实例H3C交换机vlan配置实例H3C能够提供业界覆盖最全面的交换机产品。

从园区到数据中心、盒式到箱式、从FE、GE到10G和100G，从L2到L4/7，从IPv4到IPv6，从接入到核心，用户都有最丰富的`选择和灵活的组合。

下面店铺准备了关于H3C交换机vlan配置实例，提供给大家参考!拓扑进入系统视图vlan 10display vlan allport e0/1 to e0/2quitvlan 20port e0/3 to e0/4quitvlan 30port e0/1 to e0/4此时缺省一个端口只属于一个vlan，需要修改e0/1--e0/4的端口模式为混杂模式,一个端口可属于多个vlan有多个vlanid 但只能有一个pvidinterface e0/1port link-type hybrid(混杂模式)port hybrid vlan 10 30 untaggedport hybrid pvid vlan 10 修改端口的pvidquitinterface e0/2port link-type hybrid(混杂模式)port hybrid vlan 10 30 untaggedport hybrid pvid vlan 10quitinterface e0/3port link-type hybrid(混杂模式)port hybrid vlan 20 30 untaggedport hybrid pvid vlan 20quitinterface e0/4port link-type hybrid(混杂模式)port hybrid vlan 20 30 untaggedport hybrid pvid vlan 20quitinterface e0/9port link-type hybrid(混杂模式)port hybrid vlan 10 20 30 untaggedport hybrid pvid vlan 30quit;vlan 10 1 2 9;vlan 20 3 4 9;vlan 30 1 2 3 4 9 vlanid配置完成，此时需要确定pvid 是否正确display interface e 0/1 ; 查看端口信息中的缺省pvid项端口untagged 的目的是如果9口接不支持标记的设备如单台服务器的网卡，则不通信，如果9口接上级交换则也可tagged。

Dell三层交换机配置实例在这个文档中，我们将提供一些关于Dell三层交换机配置的实例。

这将帮助您了解如何正确配置和管理这些交换机，使其能够满足您的网络需求。

1. 配置VLAN要配置VLAN，请按照以下步骤操作：1. 使用管理员账户登录到Dell三层交换机的管理界面。

2. 打开命令行界面，并输入以下命令以进入全局配置模式：configure3. 创建一个新的VLAN，输入以下命令并替换`vlan_id`和`vlan_name`为您想要的VLAN的ID和名称：vlan databasevlan vlan_id name vlan_name4. 将一个或多个端口分配给VLAN，输入以下命令并替换`interface_range`和`vlan_id`为您要配置的界面范围和VLAN的ID：interface range interface_rangeswitchport access vlan vlan_id5. 保存配置并退出全局配置模式，输入以下命令：wrexit2. 配置静态路由要配置静态路由，请按照以下步骤操作：1. 使用管理员账户登录到Dell三层交换机的管理界面。

2. 打开命令行界面，并输入以下命令以进入全局配置模式：configure3. 添加静态路由，输入以下命令并替换`destination_network`，`next_hop_ip`和`interface`为您要配置的目标网络、下一跳IP和接口：ip route destination_network next_hop_ip interface4. 保存配置并退出全局配置模式，输入以下命令：wrexit3. 配置端口聚合要配置端口聚合，请按照以下步骤操作：1. 使用管理员账户登录到Dell三层交换机的管理界面。

2. 打开命令行界面，并输入以下命令以进入全局配置模式：configure3. 创建一个聚合组，输入以下命令并替换`group_number`为您想要创建的聚合组的编号：interface port-channel group_number4. 将端口添加到聚合组，输入以下命令并替换`interface_range`为要添加的端口范围：interface range interface_rangechannel-group group_number mode on5. 配置聚合组的参数，例如速度和模式，输入以下命令并替换`group_number`、`speed`和`mode`为您想要配置的聚合组的编号、速度和模式：interface port-channel group_numberspeed speedmode mode6. 保存配置并退出全局配置模式，输入以下命令：wrexit希望这些配置实例可以帮助您正确地配置Dell三层交换机。

局域网实现VLAN实例在局域网中实现虚拟局域网（VLAN）可以提供更好的网络管理和安全性。

VLAN是将一个物理局域网划分为逻辑上独立的多个虚拟局域网的技术。

通过VLAN可以实现不同的用户组之间的隔离和安全访问控制，提高网络的性能和灵活性。

下面将介绍一个局域网实现VLAN的实例。

假设有一家公司拥有一个局域网，包括不同部门和工作组的计算机，其中有人力资源部（HR）、财务部（FIN）、技术部（TECH）和市场部（MARK）等。

现在，公司希望将这些部门和工作组分别划分为不同的虚拟局域网，以实现隔离和安全控制。

首先，我们需要一台支持VLAN功能的交换机。

这样的交换机可以根据不同的标识（如端口号、MAC地址等）将不同的数据包划分到不同的虚拟局域网中。

我们选择一台24端口的交换机，并将其连接到公司的核心路由器。

接下来，我们需要配置交换机的VLAN设置。

假设我们要创建四个VLAN，分别代表不同的部门和工作组。

1. 首先，登录到交换机的管理界面，通常通过Web浏览器或者命令行界面（CLI）可以进行配置。

2.创建虚拟局域网（VLAN）：在交换机的界面中找到VLAN配置选项，创建四个VLAN分别为HR、FIN、TECH和MARK。

3.将端口划分到不同的VLAN：将交换机的端口划分到不同的VLAN，以实现不同部门的隔离。

例如，将与人力资源部相关的端口划分到HRVLAN中，将与财务部相关的端口划分到FINVLAN中，以此类推。

4.配置VLAN间的路由：默认情况下，不同VLAN之间的通信是被禁止的。

如果需要允许不同VLAN之间的通信，需要配置交换机的路由功能。

这要求交换机支持层3路由功能，或者可以将交换机连接到外部路由器。

配置完成后，每个部门和工作组的计算机将被划分到不同的VLAN中。

不同VLAN之间的通信将受到限制，从而增强了网络的安全性。

除了隔离和安全控制外，VLAN还可以提高网络的性能和灵活性。

通过将不同的用户组划分到不同的VLAN中，可以减少广播流量，提高网络的性能。

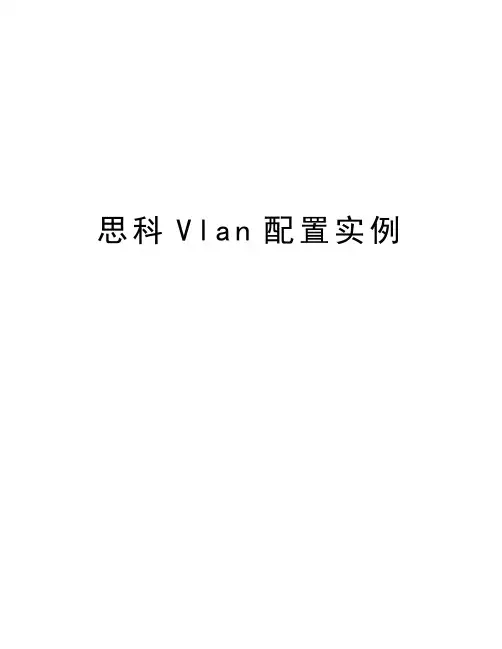

思科V l a n配置实例思科Vlan配置实例实验配置：SW-2L1、创建VLAN，并将相应端口加入VLANSW-2L#vlan databaseSW-2L(vlan)#vlan 10SW-2L(vlan)#vlan 20SW-2L(vlan)#vlan 30SW-2L(config)#interface f0/1SW-2L(config-if)#switch access vlan 10SW-2L(config)#interface f0/2SW-2L(config-if)#switch access vlan 20SW-2L(config)#interface f0/3SW-2L(config-if)#switch access vlan 302、创建TRUNKSW-2L(config)#interface f0/24SW-2L(config-if)switch mode trunkSW-3L1、创建VLANSW-3L#vlan databaseSW-3L(vlan)#vlan 10SW-3L(vlan)#vlan 20SW-3L(vlan)#vlan30用show vlan-switch查看2、创建TRUNKSW-3L(config)#interface f0/24SW-3L(config-if)#switch mode trunk3、开启三层交换路由功能SW-3L(conifg)#ip routing4、配置VLAN的IPSW-3L(config)#interface vlan 10SW-3L(config-if)#ip address 192.168.10.254 255.255.255.0 SW-3L(config-if)#no shutdownSW-3L(config)#interface vlan 20SW-3L(config-if)#ip address 192.168.20.254 255.255.255.0 SW-3L(config-if)#no shutdownSW-3L(conifg)#interface vlan30SW-3L(config-if)#ip address 192.168.30.254 255.255.255.0 SW-3L(config-if)#no shutdown5、配置三层交换路由接口SW-3L(config)#interface f0/23SW-3L(config-if)#no switchportSW-3L(config-if)#ip address 10.1.1.1 255.255.255.0SW-3L(config-if)#no shutdown6、配置RIP路由SW-3L(config)#router ripSW-3L(config-router)#no auto-summarySW-3L(config-router)#network 192.168.10.0SW-3L(config-router)#network 192.168.20.0SW-3L(config-router)#network 192.168.30.0SW-3L(conifg-router)#network 10.1.1.0RA1、配置端口IPRA(config)#interface f0/0RA(config-if)#ip address 10.1.1.2 255.255.255.0RA(config-if)#no shutdownRA(config)#interface f0/1RA(config-if)#ip address 172.16.1.1 255.255.255.0RA(config-if)#no shutdown用show run interfere vlan vlan-id查看,或者show interfere vlan vlan-id查看2、配置RIP路由RA(config)#router ripRA(config-router)#no auto-summaryRA(config-router)#network 10.1.1.0RA(config-router)#network 172.16.1.0RB1、配置端口IPRB(config)#interface f0/0RB(config-if)#ip address 172.16.1.2 255.255.255.0RB(config-if)#no shutdown2、配置RIP路由RB(config)#router ripRB(config-router)#no auto-summaryRB(config-router)#network 172.16.1.0端口里面配VLAN,VLAN里面配IP。

H3C交换机VLAN配置实例交换机VLAN基础配置实例一功能需求及组网说明:配置环境参数:产品版本信息: PCA和PCB分别连接到S5600的端口G1/0/2和G1/0/3。

S5600系列交换机采用任何版本皆可。

组网要求:PCA和PCB都属于VLAN2。

二数据配置步骤:1(创建VLAN;2(将相应端口加入VLAN。

三配置命令参考:S5600相关配置:方法一:1(将交换机改名为S5600[Quidway]sysname S56003(创建(进入)VLAN2[S5600]vlan 24(将端口G1/0/2和G1/0/3加入VLAN2[S5600-vlan2]port GigabitEthernet 1/0/2 to GigabitEthernet 1/0/3 方法二:1(将交换机改名为S5600[Quidway]sysname S56002(创建(进入)VLAN2[S5600]vlan 23(退出到系统视图[S5600-vlan3]quit4(进入端口GigabitEthernet1/0/2[S5600]interface GigabitEthernet 1/0/25(将GigabitEthernet1/0/2的PVID更改为2[Quidway-GigabitEthernet1/0/2]port access vlan 26(进入端口GigabitEthernet1/0/3[Quidway-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/37(将GigabitEthernet1/0/3的PVID更改为2[Quidway-GigabitEthernet1/0/3]port access vlan 2四补充说明:1(缺省情况下，交换机有一个默认的VLAN，即VLAN 1，所有端口都默认属于该VLAN。

2(在系统视图下，可以利用命令undo vlan-number以删除相应VLAN，但交换机的默认VLAN 1不能被删除。

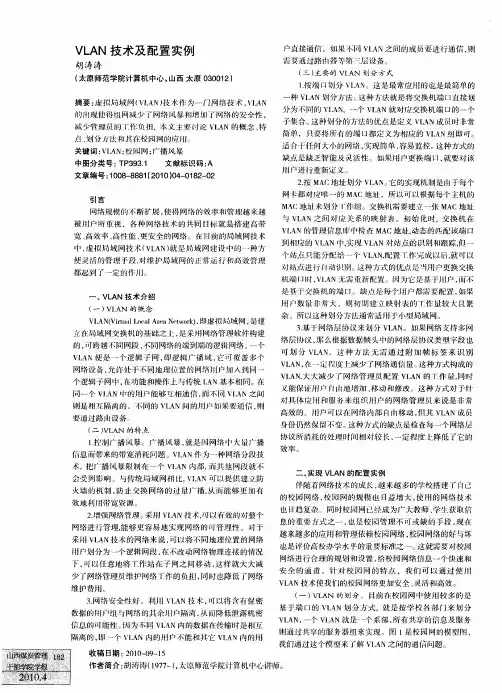

vlan的划分方法及配置VLAN的划分方法及配置。

VLAN（Virtual Local Area Network）是一种虚拟局域网技术，通过将网络设备划分成多个逻辑上的局域网，实现不同用户或设备之间的隔离和通信。

VLAN的划分方法及配置对于网络管理和优化至关重要。

本文将介绍VLAN的划分方法及配置，帮助读者更好地理解和应用这一技术。

1. VLAN的划分方法。

VLAN的划分方法主要有基于端口、基于MAC地址和基于协议。

基于端口的划分方法是将交换机的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。

基于MAC地址的划分方法是根据设备的MAC地址将其划分到不同的VLAN中，实现设备级别的隔离。

基于协议的划分方法是根据网络协议将不同类型的流量划分到不同的VLAN中，实现流量级别的隔离。

2. VLAN的配置。

VLAN的配置主要包括VLAN的创建、VLAN的划分和VLAN的配置。

首先，需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

然后，将端口划分到相应的VLAN中，实现不同VLAN之间的隔离。

最后，对VLAN进行相应的配置，如VLAN间的路由配置、VLAN的名称和描述配置等。

3. VLAN的划分方法及配置实例。

假设有一个企业网络，需要将不同部门的员工划分到不同的VLAN中，并实现不同VLAN之间的隔离。

首先，可以根据部门的不同创建不同的VLAN，如销售部门、研发部门和市场部门。

然后，将交换机的端口划分到相应的VLAN中，如将销售部门的端口划分到销售部门的VLAN中。

最后，对每个VLAN进行相应的配置，如配置VLAN间的路由、配置VLAN的名称和描述等。

4. 总结。

VLAN的划分方法及配置是企业网络管理中非常重要的一部分，通过合理的划分和配置，可以实现不同用户或设备之间的隔离和通信，提高网络的安全性和可管理性。

在实际应用中，需要根据实际情况选择合适的划分方法，并进行相应的配置，以实现网络的优化和管理。

VLAN间路由配置实例分享在网络中，VLAN（Virtual LAN）是一种将局域网划分为多个虚拟局域网的技术。

不同的VLAN之间通常是隔离的，为了使不同的VLAN之间能够互相通信，需要进行VLAN间路由配置。

本文将分享一个VLAN间路由配置的实例，帮助读者理解如何正确配置VLAN间路由。

首先，我们需要明确一些概念。

在VLAN间路由配置中，我们需要有一个具备路由功能的设备，比如路由器或三层交换机。

此外，我们还需要划分不同的VLAN，并为每个VLAN分配一个IP地址段。

接下来，我们将以一个企业网络为例，展示如何配置VLAN间路由。

假设我们有以下几个要求：1. 划分三个VLAN，分别用于管理、销售和研发部门。

2. 每个VLAN分配一个IP地址段。

3. 不同VLAN之间需要互相通信。

首先，我们需要在路由器或三层交换机上创建三个VLAN，并为每个VLAN分配一个唯一的VLAN ID。

假设我们将管理部门的VLAN ID设置为10，销售部门的VLAN ID设置为20，研发部门的VLAN ID 设置为30。

接下来，我们需要在交换机上将各个端口划分到相应的VLAN中。

比如，将管理部门的端口划分到VLAN 10，销售部门的端口划分到VLAN 20，研发部门的端口划分到VLAN 30。

然后，我们需要为每个VLAN配置IP地址段。

假设管理部门的IP 地址段为192.168.10.0/24，销售部门的IP地址段为192.168.20.0/24，研发部门的IP地址段为192.168.30.0/24。

我们需要将这些IP地址段分别分配给相应的VLAN。

此时，不同的VLAN已经配置完成，但它们之间还无法通信。

接下来，我们需要在路由器或三层交换机上配置VLAN间路由。

首先，我们需要将交换机的某个接口配置为Trunk口，用于连接到路由器或三层交换机的接口。

Trunk口上会承载多个VLAN的数据流量。

然后，我们需要在路由器或三层交换机上配置子接口。
