螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。
米制和英寸制国家均广泛采用。
用于输送液体、气体、和安装电线的管接头和管子的连接。
国家标准可查阅 GB/T7307-2001。
完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。
行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。
该系列螺纹在世界上应用广泛，常用于水及煤气管行业。
锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。
完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

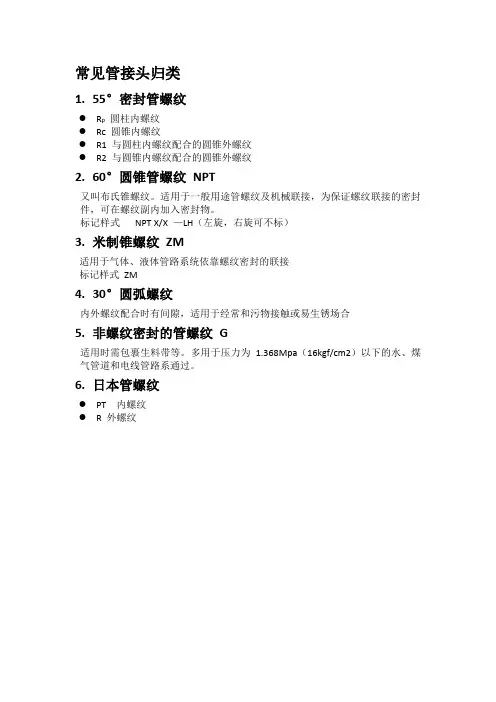

常见管接头归类
1.55°密封管螺纹
●R p圆柱内螺纹
●Rc 圆锥内螺纹
●R1 与圆柱内螺纹配合的圆锥外螺纹
●R2 与圆锥内螺纹配合的圆锥外螺纹
2.60°圆锥管螺纹NPT
又叫布氏锥螺纹。
适用于一般用途管螺纹及机械联接，为保证螺纹联接的密封件，可在螺纹副内加入密封物。
标记样式NPT X/X —LH（左旋，右旋可不标）
3.米制锥螺纹ZM
适用于气体、液体管路系统依靠螺纹密封的联接
标记样式ZM
4.30°圆弧螺纹
内外螺纹配合时有间隙，适用于经常和污物接触或易生锈场合
5.非螺纹密封的管螺纹G
适用时需包裹生料带等。
多用于压力为1.368Mpa（16kgf/cm2）以下的水、煤气管道和电线管路系通过。
6.日本管螺纹
●PT 内螺纹
●R 外螺纹。
圆柱管螺纹标准尺寸表圆柱管螺纹标准尺寸表1、分的英制管螺纹即1/8 英寸管螺纹,外径是9.729mm,内径是8.567mm,每英寸28 牙,螺距0.907mm。
2、分的英制管螺纹即1/4 英寸管螺纹,外径是13.458mm,内径是11.446mm,每英寸19 牙,螺距1.337mm。
3、分的英制管螺纹即3/8 英制管螺纹,外径是16.663mm,内径是14.951mm,每英寸19 牙,螺距1.337mm。
4、分的英制管螺纹即1/2 英寸管螺纹,外径是20.956mm,内径是18.632mm,每英寸14 牙,螺距1.814mm。
以代号1/2举例：内螺纹表示为Rc 1/2，如果左旋需在后面加上LH，外螺纹表示为R2 1/2。
那么通过此表如何帮助设计师进行管路规格选型以及管螺纹的加工长度是多少？①管路选型如果想要制作R21/2螺纹根据此表1/2对应的大径d为20.955，小径d1为18.631，管路规格至少选择φ21x2才能够制作出螺纹，鉴于加工水平以及安全密封考虑，一般会取值为φ21x3，管路内径为φ15。
同样加工Rc螺纹我们需要保证大径至少大于φ21，加上单边1mm安全值，一般至少为φ23，而内径取值一般为φ18.5。
②管路螺纹长度此时应该参照表中的“外经有效螺纹长度”，按其中规定取值即可。
1/2螺纹一般取值为15mm。
可以发现根据表中基准距离加上装配余量等于有效长度的最小值13.2mm。
我国的管螺纹基本延用国际标准，采用英寸制。
因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。
以前我国只是将管螺纹分两类G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。
现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT 管螺纹标为如NPT1/2。
