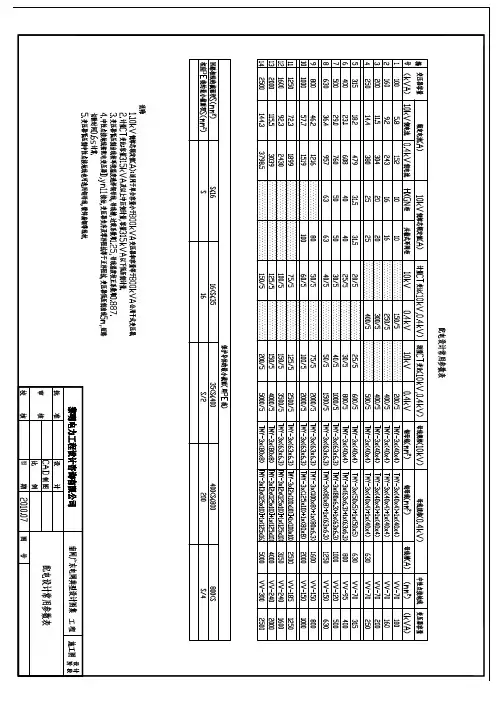

配电设计常用参数表
- 格式:pdf
- 大小:171.58 KB
- 文档页数:1


配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱,暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □主开关型式/防护等级;1/IP30单相主开关/IP30; 3/IP30三相主开关/IP30 表1:序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
第1章绪论1.1概述称套配电装置又叫成套配电柜,也是以开关为主的成套电器,故也俗称开关柜。
它用于配电系统,作为接受与分配电能之用。
据电压高低,它可分为高压开关柜和低压开关柜两大类:按装置地点的不同,又分户外式与户内式( 10 kv 及以下的多采用户内式);按开关电器是否可以移动,又可分为固定式和手车式。
可见,高压开关柜是成套配电设备的一种,是有由制造厂成套供应的高压配电装置。
在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。
通常一个柜就构成一个单元回路(必要时也可用两个柜),所以一个柜也就成为一个间隔。
使用时可按设计的主回路方案,选用适合各种电路间隔的开关柜,然后使可组成整个高压配电装置。
也具有占地少、安装使用及维护检修方便,适于大量生产等特点,故应用很广泛。
高压开关柜种类较多,分类方法亦有多种:按断路器的安装方式可分为固定式和手车式两大类;按柜体结构型式可分为开启式与封闭式两种;还可分为一般环境和特殊环境用(后者包括矿用、化工用、高海拔地区用等)。
按电力行业标准DL/T404-1997的定义,高压开关柜(high-voltage switchgear panel)是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器,以及控制、测量、保护、调节装置,内部连接件、辅件、外壳和支持件等组成的成套配电装置。
这种装置的内部空间以空气或复合绝缘材料作为介质,用作接受和分配电网的三相电能。
1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称,它是3-35kV电网中最大面积是配电设备。
由于国内外市场需求的日益多样化和国外代以先进技术的不断引进,20世纪80年来。
国内电器制造行业推出了几十种型号的高压开关柜产品,打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。
新推出的高压开关柜所配的主开关元件有真空断路器、SF6断路器、负荷开关、接触器和熔断器。
低压配电设备一般技术要求模版1. 设备参数要求:- 额定电流:低压配电设备应满足工程实际负荷的额定电流要求,确保设备在正常运行状态下不会超过额定电流。
- 额定电压:低压配电设备的额定电压应适应工程的供电电压,确保设备在额定电压下正常运行稳定。
- 额定频率:低压配电设备的额定频率应与供电电网的频率一致,确保设备与电网之间的配合运行。
- 额定绝缘电压:低压配电设备的额定绝缘电压应满足设备在正常工作环境下的绝缘要求,确保设备的安全性能。
- 额定短路开断电流:低压配电设备的额定短路开断电流应满足设备在故障状态下可正常短路开断的要求,确保设备不会因过载而发生故障。
2. 绝缘要求:- 设备应具备良好的绝缘性能,确保设备在正常运行状态下没有电气漏电现象。
- 设备的绝缘材料应符合相应国家或行业标准,确保绝缘材料的性能稳定可靠。
- 设备的绝缘电阻应满足相应标准要求,确保设备在绝缘测试时电阻值正常。
- 设备绝缘电阻的测量应按照相应标准进行,确保测量结果准确可靠。
3. 抗电弧和防护要求:- 设备的电弧护罩应采用耐高温、阻燃且具有良好耐电弧性能的材料,确保设备在发生电弧时能有效阻挡电弧扩展。
- 设备的触点、开关应具备良好的抗电弧性能,确保设备在开关过程中不会产生电弧现象。
- 设备上的各种接线端子应具备良好的防护性能,防止误接触或短路等情况发生。
- 设备应具备过载保护和短路保护功能,确保设备在过载或短路故障时能及时切断电源,防止设备损坏或发生火灾。
4. 温度和湿度要求:- 设备的工作温度范围应满足工程实际环境的要求,确保设备在高温或低温环境下能正常运行。
- 设备的湿度要求应满足工程实际环境的要求,确保设备在潮湿环境下不会发生电气故障。
5. 安全要求:- 设备应具备良好的接地保护功能,确保设备正常工作时的接地电阻符合标准要求。
- 设备的各种开关按钮和操作元件应符合安全标准,确保操作者在使用设备时不会发生误操作或意外伤害。
- 设备的外壳应具备耐冲击、耐高温、耐腐蚀等性能,确保设备能在恶劣环境下正常使用。
220-110-10kv变电站的设计1 主接线的选择1.1原始资料分析变电所规模及其性质:1. 电压等级 220/110/10 kV2. 线路回数 220kV 出线6回(其中备用2回)110kV 出线8回(其中备用2回)10kV 出线10回(其中备用2回)区域变电所建成后与110kV 和220kV 电网相连,并供给近区用户供电。
3.归算到220kV 侧系统参数(B S =100MVA,UB=230kV )220kV 侧电源近似为无穷大系统,归算至本所220kV 母线侧阻抗为0.015(B S =100MVA)4.归算到110kV 侧系统参数(B S =100MVA,UB=115kV )110kV 侧电源容量为500MVA ,归算至本所110kV 母线侧阻抗为0.36(B S =100MVA) 5.110kV 侧负荷情况:110kV 侧有两回出线供给远方大型冶炼厂,其容量为75000kVA ,其他作为一些地区变电所进线,最小负荷与最大负荷之比为0.65。
6.10kV 侧负荷情况:10kV 侧总负荷为38000kVA ,ⅠⅡ类用户占60%,最大一回出线负荷为4000kVA ,最小负荷与最大负荷之比为0.65。
7. 各级电压侧功率因数和最大负荷利用小时数为:220kV 侧 90.0cos =ϕ 4200max =T 小时/年 110kV 侧 85.0cos =ϕ 4500max =T 小时/年 10kV 侧 85.0cos =ϕ 4300max =T 小时/年 8. 220kV 和110kV 侧出线主保护为瞬时动作,后备保护时间为0.15s ,10kV 出线过流保护时间为2s ,断路器燃弧时间按0.05s 考虑。
9. 该地区最热月平均温度为28℃,年平均气温16℃,绝对最高气温为40℃,土壤温度为18℃。
1.2方案议定各种接线方式的优缺点分析:1、单母线接线单母线接线虽然接线简单清晰、设备少、操作方便,便于扩建和采用成套配电装置等优点,但是不够灵活可靠,任一元件(母线及母线隔离开关)等故障或检修时,均需使整个配电装置停电。
