液压缸产品样本

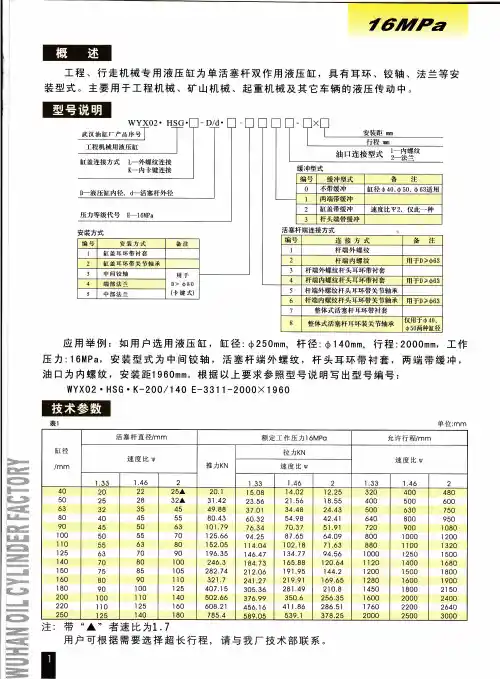

HSG 系列液压缸用途与特征HSG 系列双作用单杆活塞式液压缸，是液压系统中作往复直线运动的执行机构。

具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及连接方式多样等特点。

它适用于工程机械、矿山机械、超重运输机械、冶金机械及其它机械等。

型号说明缸头、缸筒连接方式 表1编号 连 接 方 式 备 注1 缸头耳环带衬套2 缸头耳环装关节轴承3 铰 轴 用于缸径D ≥φ80(指卡键连接)4 端 部 法 兰 5中 部 法 兰活塞杆端连接方式表2编号 连 接 方 式 备 注1 杆 端 外 螺 纹 编号2、4、6、用于缸长D ≥φ632 杆 端 内 螺 纹3 杆端外螺纹杆头耳环带衬套4 杆端内螺纹杆头耳环带衬套5 杆端外螺纹杆头耳环装关节轴承6 杆端内螺纹杆头耳环装关节轴承7 整体式活塞杆耳环带衬套 仅用于φ40、φ50缸径8整体式活塞杆耳环装关节轴承缓冲部位表3编号 部 位 备 注0 不 带 缓 冲 φ40、φ50、φ63缸径不带缓冲； 速比Ψ=2时只有缸头端带缓冲1 两端带缓冲2 缸头端带缓冲3 杆头端带缓冲性能参数表4型号公称压力 （Mpa ）缸径 D （mm ） 速比Ψ非铰轴连接的最小行程S1 （mm ）1.33 1.46 2杆径d(mm) 最大行程S(mm) 杆径 d(mm) 最大行程S(mm) 杆径d(mm)最大行程S(mm) HSGL ※※- 40/dE 1640 20 320 22 400 25 480 HSGL ※※- 50/dE 50 25 400 28 500 32 600 HSGL ※※- 63/dE 63 32 500 35 630 45 750 HSGL ※※- 80/dE 80 40 640 45 800 55 950HSGL ※※- 80/dE 80 40 640 45 800 / / 30 HSGK ※※- 90/dE 90 45 720 50 900 63 1080 40 HSGK ※※- 100/dE 100 50 800 55 1000 70 1200 40 HSGK ※※- 110/dE 110 55 880 63 1100 80 1320 40 HSGK ※※- 125/dE 125 63 1000 70 1250 90 1500 35 HSGK ※※- 140/dE 14070 1120 80 1400 100 1680 45 HSGK ※※- 150/dE 150 75 1200 85 1500 105 1800 50 HSGK ※※- 160/dE 160 80 1280 90 1600 110 1900 40 HSGK ※※- 180/dE 180 90 1450 100 1800 125 2150 45 HSGK ※※- 200/dE 200 100 1600 110 2000 140 2400 45 HSGK ※※- 220/dE 220 110 1760 125 2200 160 2640 50 HSGK ※※- 250/dE 250 125 2000 140 2500 180 3000 55 HSGK ※※- 280/dE 280 140 2240 160 2800 200 3360 HSGK ※※- 300/dE 300 150 2400 168 3000 210 3600 HSGK ※※- 320/dE 320 160 2560 180 3200 220 3840 HSGK ※※- 360/dE 360 180 2880 200 3600 250 4320 HSGK ※※- 400/dE400200320022040002804800注：1、速比Ψ：系指活塞有效面积与活塞杆腔有效面积之比。

Y-HG1液压缸样本Y-HG型冶金设备用标准液压缸 1Y-HG型冶金设备用标准液压缸共有34种规格，68个品种，缸径40,320mm。

1 技术特点1.压力:本标准缸为E、G两种压力极。

E极适用于,6.3MPa,16Mpa压力范围的液压缸(简称E级油缸)。

G极适用于,缸) 16MPa,25MPa压力范围的液压缸(简称G极油2.密封:E级油缸采用结构简单，耐磨性好的YX型聚胺脂密封圈和适用范围宽的YX型橡胶密封圈。

G极油缸采用耐高压，密封可靠的V型组合密封圈。

3.防压:本液压缸均采用聚胺脂或丁腈橡胶无骨架式防尘圈。

4.适用介质:液压油、机械油、乳化液。

(不适用于磷酸脂)oo5.适用温度:-40C,+180C。

6.结构:本标准缸共有17种缸径(40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320)，按两种速比(1.46、2)组成34种规格;分成带间隙缓冲两种结构。

上述34种规格组成68个品种，便于用户任意选用。

7.安装连接:符合国际标准ISO6020/1- 1981中系列液压缸安装连接尺寸。

不同缸径均有基本型，前、后长方法兰，前、后方法兰，前、后圆法兰，前、中、后销轴，头部单耳环;轴向、径向脚架共13种安装型式(详见型号说明及附表)。

除轴向脚架型外，安装连接尺寸均符合ISO6020/1-1981。

杆端螺纹亦符合GB2350-80规定。

1.型号说明中凡标有?号的目前暂按非标准处理。

2.压力分级E16MPa可适用6.3MPa,16MPa之间使用者只需填写E即可。

3.安装连接形式除中间销轴需在型号上注明1的具体尺寸外,其余按表上符号填写即可,外连尺寸请参考表5,17。

4.如需要间隙缓冲请填写H符号，如果不填H符号则接无缓冲交货。

5.行程请按行程系列表4中的分档填写。

用户也可以自行确定行程。

6.对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求者务请注明，末注明特殊要求者一律按标准交替。

泸州长江液压件二厂有限公司Luzhou changjiang2nd hydraulic componeng co.ltd公司简介泸州长江液压件二厂有限公司（原长江液压件二厂）系原机械工业部定点生产液压元件产品的专业厂家，主要产品首批获得国家机械工业部“不脏不漏”合格证证书及省、市优质产品称号。

通过ISO9001质量体系认证。

泸州长江液压件二厂有限公司生产液压原件已具有三十多年的历史。

专业生产国家定型的各类压力、方向、流量液压控制阀，多规格液压油缸，专用液压元件及液压装置。

泸州长江液压件二厂有限公司生产的产品已广泛用于工程机械、矿山机械、起重运输机械，并被石油、渔业、化工、科研等领域采用。

泸州长江液压件二厂有限公司提供通用液压元件（包括液压油缸、液压阀等）、研制专用元件、设计和生产各种液压系统，竭诚为国内外用户的各种需要服务。

目录液压缸选定程序 (1)GGK1系列高压液压缸 (7)GHF1系列高压液压缸 (9)DG型车辆用液压缸 (11)HSG型工程用液压缸 (13)Y-HG1型冶金设备标准液压缸 (24)JB/ZQ4359-86重型冶金设备液压缸 (34)CD/CG250、CD/CG350系列重载液压缸 (40)JB2162-77重型冶金设备液压缸 (56)JB2162-91重型冶金设备液压缸 (66)液压缸使用维修与故障排除 (70)其它（液压阀、液压泵站） (73)泸州长江液压件二厂有限公司液压缸选定程序一、液压缸选定程序基本内容1．初选缸径/杆径2．确定行程及安装方式3．端位缓冲的选择4．油口类型与通径选择5．特定工况对条件选择6．密封件品质的选择7．负载导向8．其它特性的选择二、程序内容解释1．初选缸径/杆径（以单活塞杆双作用液压缸为例）1.1已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。

一 HSG系列工程液压缸工程液压缸均为双作用单活塞杆液压缸，安装方式多采用耳环型。

按缸盖与缸体的联接方式，可分为外螺纹联接式、内卡键联接式及法兰联接式三种；按缸盖与缸体联接方式，可分为外螺纹、内螺纹二种。

工程液压缸主要用于工程机械、重型机械、起重运输机械及矿山机械的液压系统。

型号说明HSG □ * D ／d □□－□*□缓冲装置代号：Z1—间隙缓冲；Z2—阀缓冲。

脚标*为耳环说明号：C—带衬套；G—带关节轴承。

安装方式代号：E—耳环型；ZE—中间销轴耳环型。

压力分级代号：E—16MPa；H—32MPa。

活塞杆型式代号：A—螺纹联接式；B—整体式。

结构尺寸代号：液压缸直径/活塞杆直径。

系列号。

缸盖联接方式代号：L—外螺纹联接；K—内卡键联接；F—法兰联接。

双作用单活塞杆液压缸。

工程液压缸的结构图缸盖外螺纹联接式 L型缸盖内卡键联接式 K型缸盖法兰联接式 F型缸径Dmm活塞杆直径d mm 工作压力 16MPa 最大行程Smm 速度比φ＝D2／D2－d2推力KN拉力 KN1.33 1.46 2 φ1.33 φ1.46 φ240 20 22 25 20.11 15.18 14.02 12.25 500 50 25 28 32 31.42 23.56 21.56 18.55 600 63 32 (35) 45 49.88 37.01 34.48 24.43 800 80 40 45 (55) 80.42 60.32 54.98 42.41 2000 (90) 45 50 63 101.79 76.34 70.37 51.91 2000 100 50 (55) 70 125.66 94.25 87.65 64.08 4000 (110) (55) 63 80 152.05 114.04 102.18 71.63 4000 125 63 70 90 196.35 146.47 134.77 94.56 4000 (140) 70 80 100 246.30 184.73 165.88 120.64 4000 (150) (75) (85) (105) 282.74 212.06 191.95 144.20 4000 160 80 90 110 321.70 241.27 219.91 169.65 4000 (180) 90 100 125 407.15 305.36 281.49 210.80 4000 200 100 110 140 502.65 376.99 350.60 256.35 4000 (220) 110 125 160 608.21 456.16 411.86 286.51 4000 250 125 140 180 785.40 589.05 539.10 378.25 4000(一)HSGL型外螺纹联接式液压缸（二）HSGK型内卡键联接式液压缸的尺寸。

RC系列单作用液压油缸★特有的GR2双重导向环技术能够轻松地吸收偏载，减少磨损，延长油缸寿命。

★外环螺纹、柱塞螺纹和底部安装孔使得定位方便（对多数型号而言）。

★设计为在任何安装位置上使用。

★可拆卸手柄使固定方便（RC-5013，RC-7513和所有95吨型号油缸）。

★高强度合金钢经久耐用。

★高强度复位弹簧。

★烤漆表面耐腐蚀能力更强。

★各型号均包含CR-400快速接头与防尘帽。

★防尘密封圈可减少污染，延长液压缸使用寿命。

RSM&RCS系列单作用薄型液压油缸RSM系列超薄型液压油缸★紧凑扁平设计用于其它液压缸不适用的场合。

★RSM-750/-1000/-1500配有手柄便于搬运。

★安装孔使固定方便。

★所有型号均包含CR-400快速接头与防尘帽，除RSM-50配有AR-400快速接头。

★高质量钢柱塞表面镀硬铬处理。

★沟槽柱塞端面无需鞍座。

★单作用，弹簧回缩。

RCS系列，薄型液压油缸★轻巧紧凑设计用于狭小工作空间。

★烤漆表面增强耐腐蚀能力。

★防尘圈减少污染，延长液压缸使用寿命。

★所有型号均包含CR-400快速接头与防尘帽。

★沟槽柱塞顶部的螺纹孔可用于安装倾斜式鞍座。

★RCS-1002配有手柄便于携带。

★钢柱塞表面镀青铜处理。

★单作用，弹簧回缩。

RCH系列单作用中空柱塞液压油缸★中空柱塞设计既可以用于拉力，又可以用于推力。

★单作用，弹簧回缩。

★对于20吨以上的型号，使用镀镍的浮动中心管增加产品寿命。

★烤漆表面耐腐蚀能力更强。

★外环螺纹使安装方便。

★RCH-120包括AR-630接头，具有1/4NPT油口。

★RCH-121和RCH-1211配有FZ-1630变径接头和AR-630快速接头、其它型号配CR-400接头。

P系列新型钢制手动泵★恩派克新型高压钢制手动泵是棘手工作的首选。

★动力推进把手，增加舒适度，减少疲劳。

★双速操作，可减少操作者劳动强度（除P-39）。

★免排气储油箱，防止溢漏。

★配有手柄，易于提携。
