用于宽带接入网的光模块工作原理分析

光模块原理
光模块是一种新型的集成电路，它通过将小型模块壳封装在一起，具有极高的集成度。

它包括了半导体器件、外围电路和其他元件，可以直接实现某种信号处理功能。

光模块可以将发射器、接收器、电子信号、光纤补偿和线缆等全部组装在一个小型模块壳里，实现对光信号的快速处理和整合，是光信号传输中的一大利器。

光模块的核心元件分为发射器（又称为接口器）和接收器，这两种元素被封装在一个小型的模块壳内，起到信号的传输及收发的作用。

发射器的作用是将电子信号转变成光信号，以便进行远距离的传输；接收器的作用则是将光信号转换成电子信号，以便供应端进行接收和处理。

此外，光模块还必须配合光纤补偿线缆和接线线缆等设备，才能进行正常工作。

光纤补偿线缆用于调整光纤芯和模块之间的偏差，以确保光纤和模块之间的良好连接；接线线缆通过将电子信号进行连接，来连接系统的各个元件，以实现光模块的正常工作。

光模块的应用非常广泛，它可以用于数据通信、监控安全、照明系统和自动控制系统等。

光模块具有体积小、结构简单、接口连接稳定、节点位置可改变、节点之间可以实现高速无线通信等优点，因此被广泛应用于通信、控制、安防等领域。

尽管光模块的优点很多，但它也有一些缺点。

首先是性能不够稳定，因为光信号容易受外界环境的干扰，所以光模块的性能受到一定的影响。

其次，光模块的复杂度较高，它需要经过特殊的调试和维护
才能获得良好的性能。

最后，光模块的成本较高，因此只能在一些高端应用场景中使用。

总之，光模块是一种集成电路，它可以实现对光信号的快速处理和整合，广泛应用于通信、控制、安防等领域，但也存在一些缺点，如性能不够稳定、复杂度高和成本较高等。

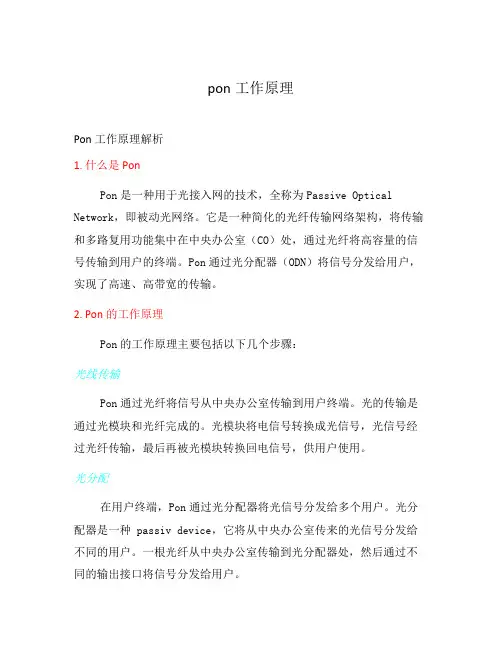

pon工作原理Pon工作原理解析1. 什么是PonPon是一种用于光接入网的技术，全称为Passive Optical Network，即被动光网络。

它是一种简化的光纤传输网络架构，将传输和多路复用功能集中在中央办公室（CO）处，通过光纤将高容量的信号传输到用户的终端。

Pon通过光分配器（ODN）将信号分发给用户，实现了高速、高带宽的传输。

2. Pon的工作原理Pon的工作原理主要包括以下几个步骤：光线传输Pon通过光纤将信号从中央办公室传输到用户终端。

光的传输是通过光模块和光纤完成的。

光模块将电信号转换成光信号，光信号经过光纤传输，最后再被光模块转换回电信号，供用户使用。

光分配在用户终端，Pon通过光分配器将光信号分发给多个用户。

光分配器是一种 passiv device，它将从中央办公室传来的光信号分发给不同的用户。

一根光纤从中央办公室传输到光分配器处，然后通过不同的输出接口将信号分发给用户。

多路复用与解复用Pon利用波分复用技术实现多用户共享光纤资源。

在传输过程中，Pon使用多路复用器将用户的数据信号合并在一条光纤上进行传输。

在用户终端，使用相应的解复用器将光信号分解成不同的用户信号，供各个用户使用。

光功率补偿与调节在Pon系统中，光信号会经过不同长短的光纤传输，会导致光功率的衰减。

为了保证传输质量，Pon系统通常使用光功率补偿和光功率调节技术，对光信号进行补偿和调节，确保每个用户都能够获得相应的光功率。

3. Pon的优势和应用Pon具有以下几个优势：•高带宽：Pon可以提供高速的数据传输能力，满足用户对于大带宽的需求，适用于高清视频、在线游戏等应用。

•长传输距离：Pon系统可以实现较长的传输距离，光信号可以传输数十公里，可以覆盖更广的区域。

•低成本：Pon系统的设备和维护成本相对较低，光分配器和用户终端设备简单，降低了建设和运营的成本。

Pon广泛应用于以下领域：•家庭宽带接入：Pon可以提供高速宽带接入服务，满足家庭用户对于高速上网的需求。

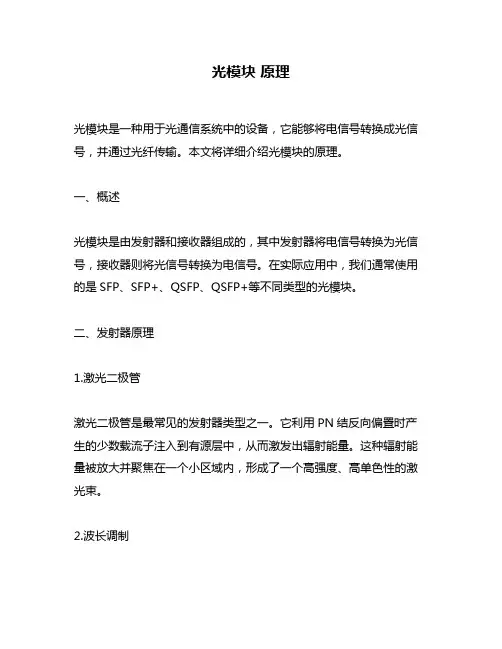

光模块原理光模块是一种用于光通信系统中的设备，它能够将电信号转换成光信号，并通过光纤传输。

本文将详细介绍光模块的原理。

一、概述光模块是由发射器和接收器组成的，其中发射器将电信号转换为光信号，接收器则将光信号转换为电信号。

在实际应用中，我们通常使用的是SFP、SFP+、QSFP、QSFP+等不同类型的光模块。

二、发射器原理1.激光二极管激光二极管是最常见的发射器类型之一。

它利用PN结反向偏置时产生的少数载流子注入到有源层中，从而激发出辐射能量。

这种辐射能量被放大并聚焦在一个小区域内，形成了一个高强度、高单色性的激光束。

2.波长调制波长调制是一种广泛应用于现代通信系统中的技术。

它利用半导体材料在不同电压下具有不同折射率这一特性来实现对激光二极管输出波长的调制。

通过改变电压大小可以改变光的波长，进而实现对光信号的调制。

3.功率控制功率控制是保证光模块输出功率稳定的重要手段。

它通过反馈机制来调整激光器的电流和温度，从而实现对输出功率的控制。

三、接收器原理1.光电二极管光电二极管是一种将光信号转换为电信号的器件。

当光子撞击到PN 结时，会产生少数载流子，这些载流子会在反向偏置下沿着PN结扩散，并在两端形成一个电压信号。

这个信号经过放大和处理后就可以得到原始的电信号。

2.前置放大器前置放大器是接收端用于放大弱信号的重要组成部分。

它通常由高增益、低噪声系数和高线性度等特性的放大器构成。

通过对输入信号进行放大和滤波，可以提高接收端对弱信号的灵敏度和可靠性。

四、总结本文介绍了光模块中发射器和接收器的原理。

发射器利用激光二极管、波长调制和功率控制等技术将电信号转换为光信号，并通过光纤传输。

接收器则利用光电二极管和前置放大器等技术将光信号转换为电信号。

这些技术的不断发展和完善，使得现代光通信系统具有更高的速率、更远的传输距离和更低的误码率等特性。

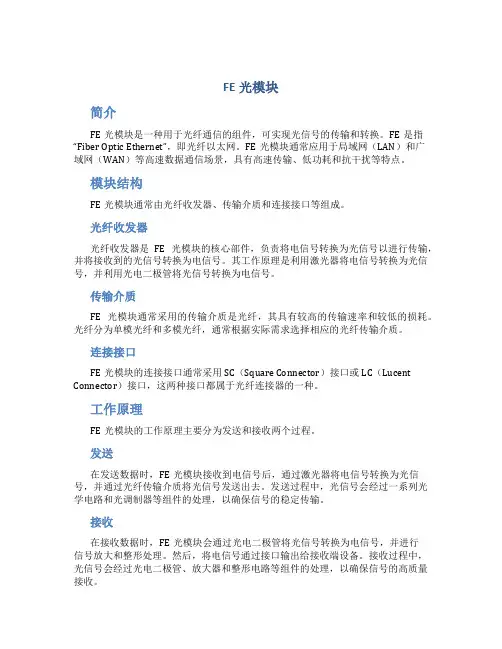

FE光模块简介FE光模块是一种用于光纤通信的组件，可实现光信号的传输和转换。

FE是指“Fiber Optic Ethernet”，即光纤以太网。

FE光模块通常应用于局域网（LAN）和广域网（WAN）等高速数据通信场景，具有高速传输、低功耗和抗干扰等特点。

模块结构FE光模块通常由光纤收发器、传输介质和连接接口等组成。

光纤收发器光纤收发器是FE光模块的核心部件，负责将电信号转换为光信号以进行传输，并将接收到的光信号转换为电信号。

其工作原理是利用激光器将电信号转换为光信号，并利用光电二极管将光信号转换为电信号。

传输介质FE光模块通常采用的传输介质是光纤，其具有较高的传输速率和较低的损耗。

光纤分为单模光纤和多模光纤，通常根据实际需求选择相应的光纤传输介质。

连接接口FE光模块的连接接口通常采用SC（Square Connector）接口或LC（Lucent Connector）接口，这两种接口都属于光纤连接器的一种。

工作原理FE光模块的工作原理主要分为发送和接收两个过程。

发送在发送数据时，FE光模块接收到电信号后，通过激光器将电信号转换为光信号，并通过光纤传输介质将光信号发送出去。

发送过程中，光信号会经过一系列光学电路和光调制器等组件的处理，以确保信号的稳定传输。

接收在接收数据时，FE光模块会通过光电二极管将光信号转换为电信号，并进行信号放大和整形处理。

然后，将电信号通过接口输出给接收端设备。

接收过程中，光信号会经过光电二极管、放大器和整形电路等组件的处理，以确保信号的高质量接收。

应用场景FE光模块广泛应用于局域网（LAN）和广域网（WAN）等高速数据通信场景。

它可实现不同设备之间的高速数据传输，在实际应用中起到了至关重要的作用。

一些常见的应用场景包括：•数据中心：FE光模块可用于将数据中心内的各种设备连接起来，实现高速数据传输和通信。

•企业网络：FE光模块可用于连接企业内部的各个部门和办公楼，实现高效的数据通信和共享。

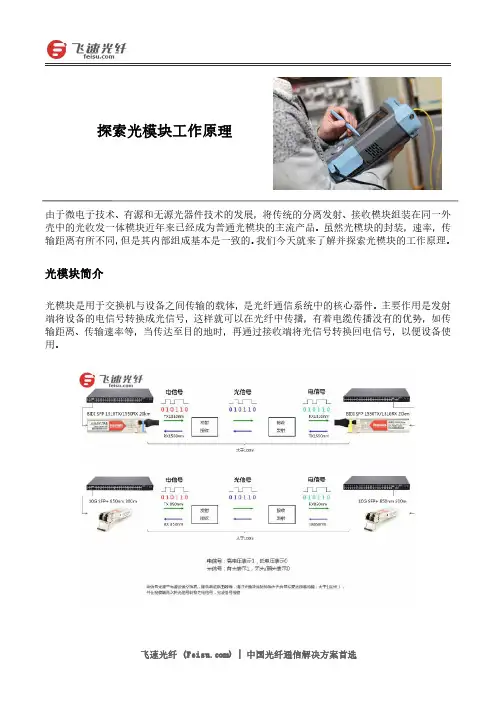

探索光模块工作原理由于微电子技术、有源和无源光器件技术的发展，将传统的分离发射、接收模块组装在同一外壳中的光收发一体模块近年来已经成为普通光模块的主流产品。

虽然光模块的封装，速率，传输距离有所不同，但是其内部组成基本是一致的。

我们今天就来了解并探索光模块的工作原理。

光模块简介光模块是用于交换机与设备之间传输的载体，是光纤通信系统中的核心器件。

主要作用是发射端将设备的电信号转换成光信号，这样就可以在光纤中传播，有着电缆传播没有的优势，如传输距离、传输速率等，当传达至目的地时，再通过接收端将光信号转换回电信号，以便设备使用。

光模块结构光模块由光电子器件、功能电路和光接口等数个部分组成，光电子器件包括发射和接收两部分组成。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后，驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后，由光探测二极管转换为电信号。

经过前置放大器后输出相应码率的电信号，输出的信号通常为PECL电平。

同时，在输入光功率小于一定值后，将输出一个告警信号。

光模块分类光模块可以分为光接收模块，光发送模块，光收发一体模块和光转发模块等。

光收发一体化模块主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测以及限幅放大判决再生功能，常见的有：SFP、SFF、SFP+、GBIC、XFP、1x9等。

光转发模块除了具有光电变换功能外，还集成了很多的信号处理功能，如：性能量采集及监控等功能，常见的光转发模块有：200/300pin，XENPAK，以及X2/XPAK等。

综上信息，我们可以得出，光模块的作用就可以理解为是发射与接收电信号的一个中转器，是电信号传输的桥梁。

飞速光纤()提供文中提到的所有光模块类型，型号齐全，损耗低，性价比高。

另外，我们也提供OEM定制服务，满足你的不同需要。

光模块基础知识光模块是一种集成光电子器件，通过将光信号转换为电信号或将电信号转换为光信号，实现光纤通信的传输和接收功能。

在光纤通信系统中，光模块扮演着重要的角色。

一、光模块的组成光模块由光发射器和光接收器两个基本部分组成。

1. 光发射器：光发射器采用半导体激光器或发光二极管，将电信号转换为光信号。

半导体激光器是一种将电能转换为光能的器件，通过电流注入产生激光。

发光二极管是一种将电能转换为光能的器件，通过电流注入产生非激光光源。

2. 光接收器：光接收器采用光电二极管或光电探测器，将光信号转换为电信号。

光电二极管是一种将光能转换为电能的器件，通过光照射产生电流。

光电探测器是一种将光能转换为电能的器件，通过光照射产生光电流。

二、光模块的工作原理光模块的工作原理可以简单描述为：在发送端，电信号通过光发射器转换为光信号，通过光纤传输到接收端；在接收端，光信号通过光接收器转换为电信号。

1. 发送端工作原理：电信号通过驱动电路控制光发射器，驱动电路将电信号转换为适合光发射器工作的电流或电压信号，进而激励光发射器发出相应的光信号。

光信号经过光纤传输到接收端。

2. 接收端工作原理：光信号通过光纤传输到接收端后，经过光接收器转换为电信号。

光接收器将光信号转换为电流或电压信号，并通过电路进行放大和处理，得到与原始电信号相对应的信号。

三、光模块的特性和参数光模块的特性和参数会直接影响到光纤通信系统的性能和可靠性。

1. 速率：光模块的速率指的是在光纤通信中传输的数据速率，通常以Gbps（千兆位每秒）为单位。

速率越高，传输的数据容量越大。

2. 波长：光模块的波长是指光信号在光纤中传播时的波长。

常见的波长有850nm、1310nm和1550nm等。

不同波长的光信号在光纤中传播的损耗和传输距离也会有所不同。

3. 传输距离：光模块的传输距离是指光信号在光纤中传输时的最大距离。

传输距离受到光纤损耗、光发射功率和光接收灵敏度等因素的影响。

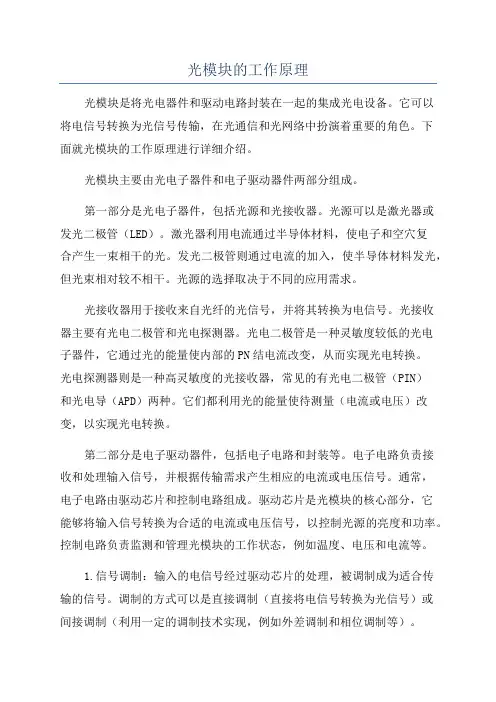

光模块的工作原理光模块是将光电器件和驱动电路封装在一起的集成光电设备。

它可以将电信号转换为光信号传输，在光通信和光网络中扮演着重要的角色。

下面就光模块的工作原理进行详细介绍。

光模块主要由光电子器件和电子驱动器件两部分组成。

第一部分是光电子器件，包括光源和光接收器。

光源可以是激光器或发光二极管（LED）。

激光器利用电流通过半导体材料，使电子和空穴复合产生一束相干的光。

发光二极管则通过电流的加入，使半导体材料发光，但光束相对较不相干。

光源的选择取决于不同的应用需求。

光接收器用于接收来自光纤的光信号，并将其转换为电信号。

光接收器主要有光电二极管和光电探测器。

光电二极管是一种灵敏度较低的光电子器件，它通过光的能量使内部的PN结电流改变，从而实现光电转换。

光电探测器则是一种高灵敏度的光接收器，常见的有光电二极管（PIN）和光电导（APD）两种。

它们都利用光的能量使待测量（电流或电压）改变，以实现光电转换。

第二部分是电子驱动器件，包括电子电路和封装等。

电子电路负责接收和处理输入信号，并根据传输需求产生相应的电流或电压信号。

通常，电子电路由驱动芯片和控制电路组成。

驱动芯片是光模块的核心部分，它能够将输入信号转换为合适的电流或电压信号，以控制光源的亮度和功率。

控制电路负责监测和管理光模块的工作状态，例如温度、电压和电流等。

1.信号调制：输入的电信号经过驱动芯片的处理，被调制成为适合传输的信号。

调制的方式可以是直接调制（直接将电信号转换为光信号）或间接调制（利用一定的调制技术实现，例如外差调制和相位调制等）。

2.光发射：调制后的信号通过激光器或发光二极管转换为光信号。

激光器产生相干的光束，而发光二极管产生比较不相干的光束。

此时，光信号已经可以传输到目标设备。

3.光传输：光信号通过光纤或其他光传输介质传输到目标设备。

光模块的光接口与光纤连接，并通过合适的连接技术（例如插入式连接器和融接连接器等）确保光的有效传输。

4.光接收：到达目标设备时，光信号被光接收器转换为电信号。

光模块（Optical Module）是一种集成了光电转换器件和光传输设备的组件，用于光纤通信系统中的光信号的发送和接收。

其基本原理如下：
1. 光电转换：光模块内部通常包含一个光电转换器件，如光电二极管（PD）或光电探测器（APD）。

当光信号通过光纤到达光模块时，光信号会被转换为电信号。

这个过程是通过光电转换器件中的半导体材料的光电效应实现的。

2. 光信号调制：在光模块中，光信号通常需要进行调制以便携带信息。

这种调制可以是强度调制、相位调制或频率调制。

调制的方法通常取决于具体的应用需求。

3. 光信号传输：光模块通过光纤将光信号传输到目标设备或接收光纤。

光模块通常包含光纤连接器，使其能够与其他光纤设备进行连接。

4. 光信号接收：在目标设备或接收光纤处，光模块使用光电转换器件将传输的光信号转换为电信号。

这个过程与光电转换相反，通过光电二极管或光电探测器将光信号转换为电信号。

总的来说，光模块的基本原理就是将光信号转换为电信号，或者将电信号转换为光信号，实现光纤通信系统中的光信号的发送和接收。

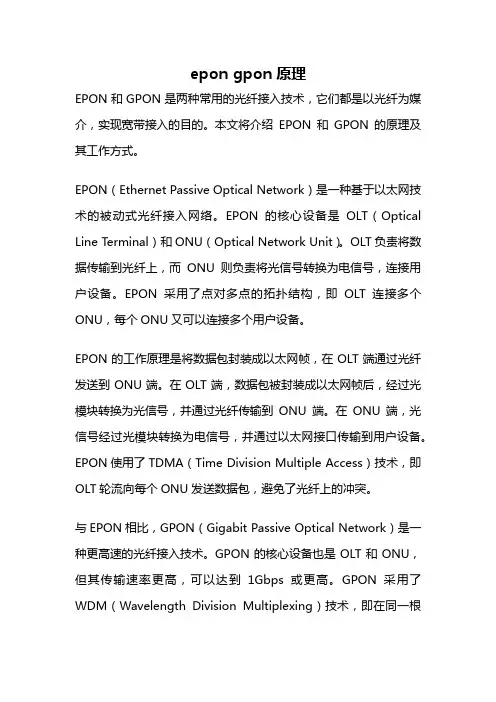

epon gpon原理EPON和GPON是两种常用的光纤接入技术，它们都是以光纤为媒介，实现宽带接入的目的。

本文将介绍EPON和GPON的原理及其工作方式。

EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动式光纤接入网络。

EPON的核心设备是OLT（Optical Line Terminal）和ONU（Optical Network Unit）。

OLT负责将数据传输到光纤上，而ONU则负责将光信号转换为电信号，连接用户设备。

EPON采用了点对多点的拓扑结构，即OLT连接多个ONU，每个ONU又可以连接多个用户设备。

EPON的工作原理是将数据包封装成以太网帧，在OLT端通过光纤发送到ONU端。

在OLT端，数据包被封装成以太网帧后，经过光模块转换为光信号，并通过光纤传输到ONU端。

在ONU端，光信号经过光模块转换为电信号，并通过以太网接口传输到用户设备。

EPON使用了TDMA（Time Division Multiple Access）技术，即OLT轮流向每个ONU发送数据包，避免了光纤上的冲突。

与EPON相比，GPON（Gigabit Passive Optical Network）是一种更高速的光纤接入技术。

GPON的核心设备也是OLT和ONU，但其传输速率更高，可以达到1Gbps或更高。

GPON采用了WDM（Wavelength Division Multiplexing）技术，即在同一根光纤上使用不同的波长传输数据，实现了光纤的复用。

在GPON中，OLT端和ONU端通过光模块和光分复用器进行光信号的发送和接收。

GPON的工作原理是将数据包封装成GEM帧（GPON Encapsulation Method），在OLT端通过光纤发送到ONU端。

在OLT端，数据包经过GEM帧封装后，通过光模块转换为光信号，并通过光纤传输到ONU端。

在ONU端，光信号经过光模块转换为电信号，并通过以太网接口传输到用户设备。

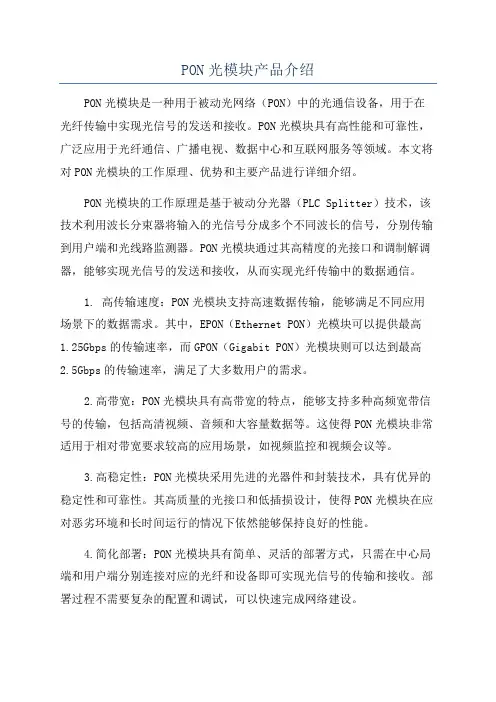

PON光模块产品介绍PON光模块是一种用于被动光网络（PON）中的光通信设备，用于在光纤传输中实现光信号的发送和接收。

PON光模块具有高性能和可靠性，广泛应用于光纤通信、广播电视、数据中心和互联网服务等领域。

本文将对PON光模块的工作原理、优势和主要产品进行详细介绍。

PON光模块的工作原理是基于被动分光器（PLC Splitter）技术，该技术利用波长分束器将输入的光信号分成多个不同波长的信号，分别传输到用户端和光线路监测器。

PON光模块通过其高精度的光接口和调制解调器，能够实现光信号的发送和接收，从而实现光纤传输中的数据通信。

1. 高传输速度：PON光模块支持高速数据传输，能够满足不同应用场景下的数据需求。

其中，EPON（Ethernet PON）光模块可以提供最高1.25Gbps的传输速率，而GPON（Gigabit PON）光模块则可以达到最高2.5Gbps的传输速率，满足了大多数用户的需求。

2.高带宽：PON光模块具有高带宽的特点，能够支持多种高频宽带信号的传输，包括高清视频、音频和大容量数据等。

这使得PON光模块非常适用于相对带宽要求较高的应用场景，如视频监控和视频会议等。

3.高稳定性：PON光模块采用先进的光器件和封装技术，具有优异的稳定性和可靠性。

其高质量的光接口和低插损设计，使得PON光模块在应对恶劣环境和长时间运行的情况下依然能够保持良好的性能。

4.简化部署：PON光模块具有简单、灵活的部署方式，只需在中心局端和用户端分别连接对应的光纤和设备即可实现光信号的传输和接收。

部署过程不需要复杂的配置和调试，可以快速完成网络建设。

根据不同的波长和传输速率，PON光模块可以分为不同的产品类型。

下面是几种常见的PON光模块类型及其主要特点：1. EPON光模块：EPON光模块是一种基于以太网技术的PON光模块，具有1.25Gbps的传输速率。

EPON光模块多用于家庭宽带接入和小型企业网络建设，能够满足用户对高速网络的需求。

ONU光模块工作原理接收部分由ROSA及主放大器组成，其中ROSA由APD及前置放大器组成。

从模块接收光接口处输入模块的光数据信号，通过模块内部的雪崩光电二极管(APD)转换为电信号，输入到前置放大器(上图中的“PRE AMP”)进行放大，前置放大器具备AGC功能(自动增益控制)，对小功率输入光转换后的小幅度电信号采用大增益的放大倍数，而对大功率输入光转换后的大幅度信号采用小增益的放大倍数，从而使其输出的电信号幅度波动大大小于输入光信号功率的波动幅度。

主放大器接收经前置放大器放大后的信号进行二级放大，输出模块的电数据信号。

这样，输入模块的光信号经上述光电转换及二级放大后，在模块的电数据输出端保持恒定的输出，不会随输入光信号的大小变化而波动。

并且限幅放大接收到前置放大器的输出电信号经过内部的迟滞比较器输出一个信号探测信号，用来指示来光强弱，当输入的光信号由强变弱时，该电平由高电平转为低电平，当输入的光信号由弱变强时该电平由低电平转为高电平。

APD需要的反偏电压由APD偏置电压控制电路来实现。

发射部分一般由TOSA及LD驱动电路组成，而TOSA一般由激光器(LD)及光电二极管(PD)组成。

LD驱动电路用于驱动、控制LD。

首先，输入模块的电数据信号由LD驱动电路接收，并调制到LD的驱动电流上，驱动LD发出带有数据调制信号的激光。

LD驱动电路具备APC功能(自动光功率控制)，可根据监控LD发光大小的背向光接收PD(为区别于上面接收部分的PD，我们简称MPD)输出电流大小，确定加给LD的驱动电流大小。

通过APC电路，LD驱动电路可实现动态调节LD驱动电流大小。

当LD发光变大时，上述MPD输出电流变大，LD驱动电路减小加给LD的驱动电流，以使LD发光变小；反之，当LD发光变小时，LD驱动电路将增加驱动电流以增大LD发光，从而保证LD发光功率保持恒定。

并且该LD驱动电路能支持突发工作模式，在外界输入的单端LVTTL突发控制信号来实现快速的开启/关断功能。

olt工作原理OLT（Optical Line Terminal）是一种光纤接入网络的设备，是整个光纤接入系统中的主要控制节点。

OLT的工作原理主要包括光信号的接收与发射、协议处理和数据转发等几个方面。

1、光信号接收与发射OLT的光信号接收与发射主要通过其光模块实现。

光模块作为OLT与光纤之间的接口，负责接收从光纤传输过来的光信号，并将其转换为电信号，然后通过OLT的处理单元进行处理。

同时，OLT还可以根据需要将电信号转换为光信号，并通过光模块发送到光纤中进行传输。

2、协议处理OLT作为光纤接入网络的控制节点，需要对接入的用户进行管理和控制。

因此，OLT需要对接入的用户进行身份验证、绑定IP地址、配置参数等操作。

这些控制功能主要通过协议处理实现。

一般情况下，OLT会使用多种协议来处理不同的功能。

例如，OLT需要使用PPPoE协议进行用户身份验证，以确保只有合法用户才能接入网络；同时，OLT还需要使用DHCP协议为接入用户分配IP地址；此外，OLT还可能使用IGMP协议，以支持组播功能等。

这些协议可以通过软件的方式实现，也可以通过硬件的方式实现。

3、数据转发OLT作为光纤接入网络的控制节点，承担着接入用户和核心网络之间的数据转发任务。

当OLT接收到用户发来的数据包时，首先需要进行目的地址的解析，确定数据包的下一跳；然后，根据路由表进行转发决策，选择最佳路径进行数据转发；最后，将数据包发送到下一跳设备或用户终端。

在数据转发过程中，OLT还需要进行一系列的数据处理操作，如对数据包进行分片、重组、封装等，以确保数据的完整性和正确性。

4、管理与监测OLT作为光纤接入网络的核心设备，需要具备远程管理和监测功能，以保证网络的稳定运行。

管理与监测功能包括设备状态的监测、光纤连接的监测、端口带宽的管理、设备配置的管理等。

OLT可以通过SNMP协议实现对设备的管理和监测，管理员可以通过SNMP协议获取设备的状态信息、配置参数、性能指标等，并进行相应的管理和配置。

光纤通道光模块1.随着信息技术的迅猛发展，网络通信已经成为现代社会不可或缺的基础设施。

而在高速、远距离的数据传输中，光纤通道和光模块作为关键技术，为网络通信提供了高效、稳定的支持。

本文将深入探讨光纤通道和光模块的基本概念、工作原理、应用领域以及未来发展趋势。

2. 光纤通道2.1 基本概念光纤通道是一种利用光学纤维传输数据的通信方式。

光纤通道通过将光信号转化为光纤中的光脉冲，利用光的全反射特性，实现数据的传输。

光纤通道的优势在于其高带宽、低损耗、抗电磁干扰等特点，使其在长距离、高速传输场景中具有显著的优势。

2.2 工作原理光纤通道的工作原理基于光的全反射和波导效应。

当光信号传入光纤时，由于光纤的折射率高于周围介质，光信号会在光纤内部不断地发生全反射，从而沿着光纤传输。

通过在光纤中引入调制、调制解调等技术，可以实现对光信号的调控和传输。

2.3 应用领域光纤通道广泛应用于长距离、高速传输领域，包括但不限于：•互联网骨干网：作为连接不同地域网络的主要传输媒介，提供高速、大容量的数据传输。

•通信系统：在电话、电视、移动通信等领域，用于提供高质量的通信服务。

•数据中心：用于连接数据中心内部各设备，支持高速、大规模的数据传输。

3. 光模块3.1 基本概念光模块是一种集成了激光器、调制器、光探测器等光学元件的设备，用于将电信号转化为光信号，并在接收端将光信号转化为电信号。

光模块是光纤通道中的重要组成部分，其性能直接影响整个通信系统的性能。

3.2 工作原理光模块的工作原理主要包括以下几个步骤：•激光发射：利用激光器产生激光信号，作为光信号的载体。

•电信号调制：利用调制器对激光信号进行调制，将电信号转化为光信号。

•光信号传输：通过光纤通道将光信号传输至接收端。

•光信号解调：利用光探测器对接收到的光信号进行解调，将其转化为电信号。

3.3 应用领域光模块在光纤通信系统中扮演关键角色，广泛应用于：•光纤通信设备：作为连接光纤通道的接口，用于数据的光电转换。

光模块电路是光模块中的重要组成部分，主要作用是将电信号转换为光信号，实现高速数据传输。

光模块电路主要由驱动芯片、电信号处理电路、激光器（LD）或发光二极管（LED）等组成，具体电路图如下：光模块电路工作原理：输入一定码率的电信号，经过内部的驱动芯片处理后由驱动半导体激光器（LD）或者发光二极管（LED）发射出相应速率的调制光信号，通过光纤传输后，接收接口再把光信号由光探测二极管转换成电信号，并经过前置放大器后输出相应码率的电信号。

光纤光模块简介光纤光模块是一种用于光通信系统中的重要组件，它能够实现光信号的调制、解调、放大等功能。

光纤光模块通常由光电转换芯片、封装材料、光接口等部分组成，它们通过光纤传输光信号，从而实现高速、高带宽的光通信。

在光通信系统中，光纤光模块起到了连接光传输系统和电传输系统的作用。

它将电信号转换为光信号，并通过光纤传输到目标位置，然后再将光信号转换为电信号，从而实现光与电之间的互相转换。

光纤光模块的性能和稳定性直接影响整个光通信系统的性能和稳定性。

功能1.光电转换：光纤光模块具备将电信号转化为光信号的功能。

在发送端，光电转换芯片将电信号转换为光脉冲信号，并通过光纤传输给接收端；在接收端，光电转换芯片将光脉冲信号转换为电信号。

2.光电调制：光纤光模块能够对光信号进行调制，实现数据传输。

通过改变光信号的强度、频率、相位等参数，光纤光模块能够传输不同的信息，实现高速的数据传输。

3.光电放大：光纤光模块能够放大光信号的强度，增加光信号的传输距离。

通过光纤增益介质，光纤光模块能够放大光信号的能量，从而克服光信号在传输过程中的衰减。

4.光接口：光纤光模块具备与光纤连接的接口。

通过光接口，光纤光模块可以与光纤进行连接，实现光信号的传输。

5.温度稳定性：光纤光模块需要具备良好的温度稳定性，能够在不同温度环境下稳定工作。

通过使用温度补偿技术和稳定的封装材料，光纤光模块能够保证在各种温度条件下的正常工作。

6.可靠性：光纤光模块需要具备高可靠性，能够在长时间工作中保持稳定性能。

通过严格的质量控制和可靠性测试，光纤光模块能够在各种复杂的环境条件下保持良好的性能。

结构光纤光模块通常由以下几个部分组成：1.光电转换芯片：光电转换芯片是光纤光模块的核心部件，它能够将电信号转换为光信号，或将光信号转换为电信号。

光电转换芯片通常由半导体材料制成，具有高速、高灵敏度的特点。

2.封装材料：封装材料是将光电转换芯片封装成实际的光纤光模块的重要组成部分。
