桥梁和涵洞

第1篇一、工程概况桥梁涵洞工程是公路建设的重要组成部分，其主要功能是连接道路、跨越河流、山谷等自然障碍物，确保道路畅通。

本工程涉及桥梁和涵洞的施工，主要包括桥梁的施工、涵洞的施工以及桥梁与涵洞的连接等。

二、施工准备1. 技术准备：组织施工人员学习相关规范、规程，熟悉图纸，明确施工工艺和质量要求。

2. 材料准备：根据工程需要，采购合格的建筑材料，如钢筋、水泥、砂石、木材等。

3. 机械设备准备：确保施工过程中所需的各种机械设备正常运行，如挖掘机、装载机、混凝土搅拌车、泵车等。

4. 施工场地准备：平整施工场地，搭建临时设施，确保施工顺利进行。

三、桥梁施工1. 基础施工：根据设计要求，进行桩基施工，确保桩基质量符合规范要求。

2. 上部结构施工：根据上部结构形式，采用相应施工工艺，如现浇梁、预制梁、装配式梁等。

3. 防护工程：对桥梁主体结构进行防护，如安装栏杆、伸缩缝等。

4. 桥面铺装：根据设计要求，进行桥面铺装，确保桥面平整、牢固。

四、涵洞施工1. 基坑开挖：根据设计要求，进行基坑开挖，确保基坑尺寸符合规范要求。

2. 基础施工：根据基础形式，采用相应施工工艺，如砌筑基础、现浇基础等。

3. 管节预制：根据涵洞尺寸，进行管节预制，确保管节质量符合规范要求。

4. 管节安装：将预制管节安装到基坑内，确保管节位置准确、连接牢固。

5. 排水设施：安装涵洞排水设施，如涵洞出口、涵洞进出口连接等。

五、桥梁与涵洞连接1. 桥梁与涵洞连接处，进行基础处理，确保连接处平整、牢固。

2. 根据设计要求，进行桥梁与涵洞连接处的防水处理。

3. 桥梁与涵洞连接处的施工质量应符合规范要求。

六、施工质量控制1. 严格控制原材料质量，确保施工质量。

2. 加强施工过程控制，严格执行施工规范和操作规程。

3. 定期进行质量检查，确保施工质量符合设计要求。

4. 发现质量问题，及时进行处理，确保工程顺利进行。

七、施工安全1. 施工现场应设置安全警示标志，确保施工安全。

桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分、桥梁跨越部分的承载结构)。

一般包括桥面构造桥跨结构)(行车道、人行道、栏杆等上部结构1.( 和桥梁支座。

将其荷载传递至地基的结构部分。

下部结构。

是指桥梁结构中设置在地基上用以支承桥跨结构，2. 一般包括桥墩、桥台及墩台基础。

⑴桥墩。

是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。

⑵桥台。

是位于桥梁两端与路基相连并支承上部结构的构造物。

⑶墩台基础。

是桥梁墩台底部与地基相接触的结构部分。

㈡桥梁的分类、钢筋混凝土桥、包括砖、石、混凝土桥⑴根据桥梁主跨结构所用材料，划分为木桥、圬工桥() 预应力混凝土桥和钢桥。

(⑵根据桥梁所跨越的障碍物，划分为跨河桥、跨海峡桥、立交桥包括跨线桥)、高架桥等。

⑶根据桥梁的用途，划分为公路桥、农桥以及管道桥等。

人行桥、运水桥、铁路桥、公铁两用桥、，0m大桥(L≥500m或L0≥l00m)(L≥10不同，分为特大桥⑷根据桥梁跨径总长L和单孔跨径L0 或(30m≥L≥8m40m>L0>20m)；小桥20m>L0>≥5m)L0≥40m)；中桥(l00m>L>30或⑸根据桥面在桥跨结构中的位置，分为上承式、中承式和下承式桥。

⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥。

二、桥梁上部结构㈠桥面构造桥面铺装及排水、防水系统1.:⑴桥面铺装。

即行车道铺装，亦称桥面保护层。

桥面铺装的形式有水泥混凝土或沥青混凝土铺装。

装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥1)青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。

2)防水混凝土铺装。

在需要防水的桥梁上，当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直的沥青表面作磨耗接承受车轮荷载。

但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm 层。

桥梁和涵洞是道路工程中常用的两种结构，它们的主要区别在于结构形式和使用场景。

桥梁是一种跨越河流、山谷、道路或铁路等障碍物的结构，由桥墩、桥面和桥拱等部分组成。

桥梁的主要作用是承载车辆和行人的重量，并将它们从一侧引向另一侧。

桥梁通常用于高速公路、城市道路和铁路等交通工程中。

涵洞是一种地下通道结构，通常用于穿越道路、铁路或河流等障碍物。

涵洞由洞身、洞口和进出口等部分组成，其主要作用是将道路或铁路等交通线路从地下引过。

涵洞通常用于城市道路、公路和铁路等交通工程中。

在实际工程中，桥梁和涵洞的区分标准主要包括以下几个方面：
1. 结构形式：桥梁主要由桥墩、桥面和桥拱等部分组成，而涵洞主要由洞身、洞口和进出口等部分组成。

2. 使用场景：桥梁通常用于跨越河流、山谷、道路或铁路等障碍物，而涵洞通常用于穿越道路、铁路或河流等障碍物。

3. 功能作用：桥梁主要用于承载车辆和行人的重量，将它们从一侧引向另一侧，而涵洞主要用于将道路或铁路等交通线路从地下引过。

4. 施工方式：桥梁通常采用悬浇、拼装或浇筑等方式进行施工，而涵洞通常采用开挖、支护和浇筑等方式进行施工。

总之，桥梁和涵洞是两种不同的结构形式，其使用场景和功能作用也有所不同。

在实际工程中，需要根据具体情况进行选择和设计。

桥梁、涵洞施工方案桥梁、涵洞施工方案一、项目背景在道路交通建设中，桥梁和涵洞是非常重要的工程，它们承载着交通运输的分量，对于保障道路通行安全具有重要意义。

因此，本文档将详细介绍桥梁、涵洞的施工方案。

二、桥梁施工方案2.1 桥梁设计在桥梁施工方案中，首先需要对桥梁进行设计。

设计包括桥梁的跨度、结构形式、荷载标准等重要参数的确定。

同时还需要考虑到桥梁的环境条件和地质条件，以保证桥梁的稳定性和安全性。

2.2 施工工序桥梁施工过程中包括多个工序，主要包括基础施工、墩柱施工、梁体施工、桥面铺装和桥梁验收等。

每一个工序的具体施工步骤和要求将详细说明。

2.3 施工机械设备桥梁施工需要使用各种机械设备，如起重机、混凝土搅拌站、钢筋焊接机等。

对于每种机械设备，将详细介绍其使用方法和注意事项。

2.4 安全措施桥梁施工期间需要加强安全管理，确保工人的安全。

在施工方案中将详细列出各种安全措施，如防护措施、勤务管理等，以确保施工过程中的安全。

三、涵洞施工方案3.1 涵洞性质确定涵洞的性质包括涵洞的类型、尺寸和材料等。

在施工方案中将详细介绍不同类型涵洞的特点及其施工要求。

3.2 施工工序涵洞的施工分为准备工作、地基处理、结构施工和装修等工序。

每一个工序的施工步骤和要求将进行细化说明。

3.3 施工机械设备涵洞施工需要使用各种机械设备，如挖掘机、钻机等。

在施工方案中将详细介绍这些机械设备的使用方法和注意事项。

3.4 安全措施同样，涵洞施工期间也需要加强安全管理，确保工人的安全。

施工方案中将列出各种安全措施，如防护措施、勤务管理等，以确保施工过程的安全。

四、附件本文档所涉及的附件如下：附件1：桥梁设计图纸附件2：涵洞设计图纸附件3：施工机械设备清单...五、法律名词及注释本文档所涉及的法律名词及注释如下：1. 建造法：指中华人民共和国《建造法》。

2. 安全生产法：指中华人民共和国《安全生产法》。

...。

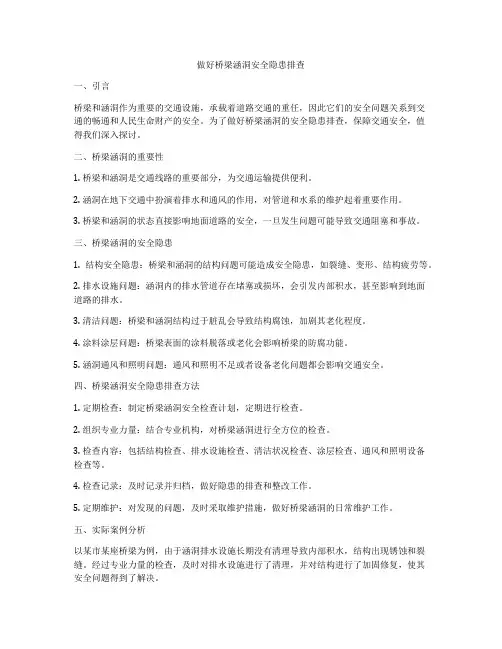

做好桥梁涵洞安全隐患排查一、引言桥梁和涵洞作为重要的交通设施，承载着道路交通的重任，因此它们的安全问题关系到交通的畅通和人民生命财产的安全。

为了做好桥梁涵洞的安全隐患排查，保障交通安全，值得我们深入探讨。

二、桥梁涵洞的重要性1. 桥梁和涵洞是交通线路的重要部分，为交通运输提供便利。

2. 涵洞在地下交通中扮演着排水和通风的作用，对管道和水系的维护起着重要作用。

3. 桥梁和涵洞的状态直接影响地面道路的安全，一旦发生问题可能导致交通阻塞和事故。

三、桥梁涵洞的安全隐患1. 结构安全隐患：桥梁和涵洞的结构问题可能造成安全隐患，如裂缝、变形、结构疲劳等。

2. 排水设施问题：涵洞内的排水管道存在堵塞或损坏，会引发内部积水，甚至影响到地面道路的排水。

3. 清洁问题：桥梁和涵洞结构过于脏乱会导致结构腐蚀，加剧其老化程度。

4. 涂料涂层问题：桥梁表面的涂料脱落或老化会影响桥梁的防腐功能。

5. 涵洞通风和照明问题：通风和照明不足或者设备老化问题都会影响交通安全。

四、桥梁涵洞安全隐患排查方法1. 定期检查：制定桥梁涵洞安全检查计划，定期进行检查。

2. 组织专业力量：结合专业机构，对桥梁涵洞进行全方位的检查。

3. 检查内容：包括结构检查、排水设施检查、清洁状况检查、涂层检查、通风和照明设备检查等。

4. 检查记录：及时记录并归档，做好隐患的排查和整改工作。

5. 定期维护：对发现的问题，及时采取维护措施，做好桥梁涵洞的日常维护工作。

五、实际案例分析以某市某座桥梁为例，由于涵洞排水设施长期没有清理导致内部积水，结构出现锈蚀和裂缝。

经过专业力量的检查，及时对排水设施进行了清理，并对结构进行了加固修复，使其安全问题得到了解决。

六、结论做好桥梁涵洞的安全隐患排查是保障交通安全的重要举措。

通过定期检查、专业维护和整改工作，可以使桥梁涵洞始终处于安全状态，为交通运输提供安全保障。

七、展望随着交通运输的发展，桥梁涵洞作为重要的交通设施将承担更重要的责任，我们需要不断总结经验，完善相关管理制度，提高桥梁涵洞的保养和管理水平，以确保交通的安全和畅通。

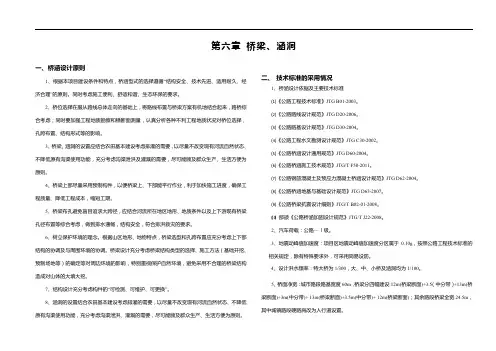

第六章桥梁、涵洞一、桥涵设计原则1、根据本项目建设条件和特点，桥涵型式的选择遵循“结构安全、技术先进、适用耐久、经济合理”的原则。

同时考虑施工便利、舒适和谐、生态环保的要求。

2、桥位选择在服从路线总体走向的基础上，将路线布置与桥梁方案有机地结合起来，路桥综合考虑；同时要加强工程地质勘察和横断面测量，认真分析各种不利工程地质状况对桥位选择，孔跨布置、结构形式等的影响。

3、桥梁、涵洞的设置应结合农田基本建设考虑排灌的需要，以尽量不改变现有河流自然状态、不降低原有沟渠使用功能，充分考虑沟渠泄洪及灌溉的需要，尽可能顾及群众生产、生活方便为原则。

4、桥梁上部尽量采用预制构件，以便桥梁上、下部能平行作业，利于加快施工进度，确保工程质量、降低工程成本，缩短工期。

5、桥梁布孔避免盲目追求大跨径，应结合河流所在地区地形、地质条件以及上下游现有桥梁孔径布置等综合考虑，做到排水通畅，结构安全，符合排洪救灾的要求。

6、树立保护环境的理念。

根据山区地形、地物特点，桥梁选型和孔跨布置应充分考虑上下部结构的协调及与周围环境的协调。

桥梁设计充分考虑桥梁结构类型的选择、施工方法（基础开挖、预制场地等）的确定等对周边环境的影响，特别重视保护自然环境，避免采用不合理的桥梁结构造成对山体的大填大挖。

7、结构设计充分考虑构件的“可检测、可维护、可更换”。

8、涵洞的设置结合农田基本建设考虑排灌的需要，以尽量不改变现有河流自然状态、不降低原有沟渠使用功能，充分考虑沟渠泄洪、灌溉的需要，尽可能顾及群众生产、生活方便为原则。

二、技术标准的采用情况1、桥涵设计依据及主要技术标准⑴《公路工程技术标准》JTG B01-2003。

⑵《公路路线设计规范》JTG D20-2006。

⑶《公路路基设计规范》JTG D30-2004。

⑷《公路工程水文勘测设计规范》JTG C30-2002。

⑸《公路桥涵设计通用规范》JTG D60-2004。

⑹《公路桥涵施工技术规范》JTG/T F50-2011。

桥梁涵洞修复施工方案
【方案一】
修复施工方案概述：根据桥梁和涵洞的具体破损情况，分别采取相关修复措施，以确保其结构和功能的正常恢复。

下面分别对桥梁和涵洞的修复方案进行详细阐述。

【桥梁修复方案】
1. 混凝土修补：对受损的混凝土进行清理和修复，使用适当的混凝土修补材料填补缺损部分，并做好养护工作。

2. 钢筋防腐：对受损的钢筋进行局部更换或修复，使用防腐涂料进行涂覆，以提高钢筋的耐久性和抗腐蚀能力。

3. 安全栏杆修复：检查和修复桥梁的安全栏杆，确保其牢固可靠，防止行人和车辆意外事故发生。

4. 桥面铺装修复：对破损的桥面进行修复或更换，采用耐久性强、抗滑性好的铺装材料，以提供良好的行车条件。

【涵洞修复方案】
1. 清理排水系统：对涵洞内的排水系统进行疏通和清理，确保排水畅通，避免积水引起涵洞结构的腐蚀和损坏。

2. 渗漏修复：对涵洞内可能存在的渗漏问题进行修复，采用专业的防渗漏材料进行涂覆或堵漏处理，防止水涝对涵洞的危害。

3. 衬砌修复：对涵洞内受损的衬砌进行修复或更换，确保衬砌的完整性和稳定性，提高涵洞的承载能力和安全性。

4. 照明设施维修：检查和修复涵洞内的照明设施，确保夜间通行的安全性和便利性。

【注意事项】
1. 在施工过程中，必须严格遵守相关的安全操作规范，确保施工人员的人身安全。

2. 施工期间需对交通进行临时管制或者分流，以确保施工区域的交通秩序。

3. 在施工结束后，需要进行验收和监测，确保修复后的桥梁和涵洞达到设计要求和使用标准。

桥梁下部结构、涵洞桥梁下部结构、涵洞导语：同构筑物应单独整理，一座桥、涵、通道作为一个独立单元，上下部结构的编排顺序，一般可按下部结构在前，上部结构在后进行整理，按分项、分部、单位工程划分表的顺序归档。

桥梁下部结构，涵洞, 地下工程内容提要桥梁下部结构，涵洞, 地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。

地下工程是“了解”内容。

内容讲解三、桥梁下部结构(一)桥桥墩1.实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。

实体桥墩是由墩帽、墩身和基础组成的。

2.空心桥墩.空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。

另一种即采取薄壁钢筋混凝土的空格形墩身。

空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。

空心墩按壁厚分为厚壁与薄壁两种。

空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。

(2)墩身内应设横隔板或纵、横隔板。

(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm;例题：空心桥墩在构造尺寸上应符合下列规定：A.墩身最小壁厚，对于素混凝土不宜小于50cm。

B.最小壁厚，对于钢筋混凝土不宜小于30cm，C.墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D.身的通风孔与泄水孔，孔的直径不宜小于20cm;E.身的通风孔与泄水孔，孔的直径不宜小于15cm;答案：ABD3.柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。

柱式桥墩的墩身沿桥横向常由1-4根立柱组成。

4.柔性墩.柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。

典型的柔性墩为柔性排架桩墩，多用在墩台高度5.0。

7.Om，跨径一般不宜超过13 m的中、小型桥梁上。

柔性排架桩墩分单排架和双排架墩。

单排架墩一般适用于高度不超过4.0-5.Om。

桥梁涵洞分类-概述说明以及解释1.引言1.1 概述概述：在交通建设中，桥梁和涵洞是重要的基础设施，它们在连接交通线路、提供通行条件和保障交通安全方面发挥着至关重要的作用。

桥梁和涵洞的分类对于合理规划、设计和施工具有重要意义。

桥梁的分类可以从结构形式和功能两个方面进行。

从结构形式来看，桥梁可以分为梁桥、拱桥、桁架桥、索桥等不同类型。

每种类型的桥梁都有其独特的特点和适用场景。

从功能来看，桥梁可以分为公路桥、铁路桥、人行桥等，根据其所承担的交通任务的不同进行分类。

涵洞也可以按照结构形式和用途两个维度进行分类。

根据结构形式，涵洞可以分为明涵和暗涵两类。

明涵是指通风光线良好、上方有开口的涵洞，暗涵则是没有开口的、全封闭的涵洞。

通过这种分类方式，可以根据涵洞的具体情况选择合适的结构形式。

根据用途，涵洞可以分为道路涵洞、铁路涵洞、排水涵洞等，每种涵洞都有特定的用途和设计要求。

通过对桥梁和涵洞的分类，可以更好地了解它们的特点和适用场景，为规划、设计和施工提供指导。

同时，桥梁和涵洞作为交通建设的重要组成部分，也需要考虑其对环境的影响、维护和管理等方面的问题。

因此，对桥梁和涵洞的分类研究是一个复杂而重要的课题，需要综合考虑多个因素，以确保其安全、可靠和可持续发展。

1.2文章结构1.2 文章结构本文将按照以下结构进行叙述桥梁和涵洞的分类。

首先，引言部分将对桥梁和涵洞的概述进行简要介绍，并指出文章的目的。

接下来，在正文部分，将对桥梁和涵洞的分类进行详细的阐述。

在桥梁分类方面，将按照结构形式和功能两个维度进行分类讨论。

在涵洞分类方面，将按照结构形式和用途两个维度进行分类讨论。

最后，在结论部分，将对桥梁和涵洞的分类进行总结，归纳出各自的特点和应用场景。

通过以上结构的安排，本文将全面介绍桥梁和涵洞的分类情况，使读者对桥梁和涵洞有一个整体的了解。

同时，通过对分类的讨论，可以帮助读者更好地理解和记忆相关知识，并能够在实际工程中有针对性地选择和应用适合的桥梁和涵洞类型。

桥梁、涵洞
一、涵洞连接管
（一）砼基座
基坑开挖后，应先进行装模，待模板安装完成并经监理工程师验收合格后，方可进行砼浇筑。

砼采用现场集中拌和，30cm一层堆铺、振捣、抹平。

（二）敷设
待基础险强度达到75%以上时，开始安装管节，管节安装从下游开始，使接头面向上游，每节涵管应紧贴于基座上，所有管节应按正确的轴线和坡度敷设，如管壁厚度稍有不同，应使内壁齐平，在敷设过程中，应保特管内清洁无脏物。

浇筑管壁处外侧砼，以固定涵管。

（三）接缝
涵管接缝宽度不大于5mm,用沥青麻絮填塞接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡包缠接缝。

（四）涵背回填
回填材料采用批准的能充分压实的透水性好的材料，分层、对称回填，每层厚度不大于15cm,第一层厚度控制在30cm左右，用振动夯夯实达到设计标准。

管节外壁必须注明适用的管项填土高度，相同的管节应堆置一处，以便于取用，防止弄错。

管节的装卸及安装用吊具进行，不允许用滚板或斜板卸管。

桥梁、涵洞总体设计原则及相关规定4.1 桥梁设计原则4.1.1 桥梁设计的一般规定1.桥梁应根据公路功能、等级、通行能力及抗洪防灾要求,结合水文、地质、通航、环境等条件进行综合设计.特大桥、大桥桥位应选择在河道顺直稳定、河床地质良好、河槽能通过大部分设计流量的河段.中桥桥位的选择原则上应服从路线的总方向,路桥应综合考虑.一方面从整个路线或路线网的观点上看,要避免或减少因车辆绕道而增加的运输费用;另一方面从桥梁本身的经济性和稳定性出发,应尽量选择在河道顺直、水流稳定、河面较窄、地质良好、冲刷较少的河段上,以降低造价和养护费用,并防止因冲刷过大而发生桥梁倒塌的危险.此外,一般应尽量避免桥梁与河流斜交,以避免增加桥梁长度而提高造价.小桥涵的桥位的选择原则上应服从路线走向,当遇到不利的地形、地质和水文条件时,应采取适当的措施,不应因此而改变线路.桥位不宜选择在河汊、沙洲、古河道、急弯、汇合口、港口作业区及易形成流冰、流木阻塞的河段以及断层、岩溶、滑坡、泥石流等不良地质的河段.2. 桥梁纵轴线宜与洪水位主流流向正交.对通航河流上的桥梁,其墩台沿水流方向的轴线应与最高通航水位时的水流方向一致.当斜交不可避免时,交角不宜大于5°;当交角大于5°时,宜增加通航孔净宽.3. 为保证桥位附近水流顺畅,河槽、河岸不发生严重变形,必要时可在桥梁上下游修建调治构造物.调治构造物形式及其布置应根据河流性质、地形、地质、河滩水流情况以及通航要求、桥头引道、水利设施等因素综合考虑确定.非淹没式调治构造物的顶面,应高出桥涵设计洪水频率的水位至少0.25米,必要时尚应考虑雍水高度、波浪爬高、斜水流局部冲高、河床淤积等影响.允许淹没的调治构造物的顶面应高出常水位.单边河滩流量不超过总流量的15％或双边河滩流量不超过25％时,可不设导流堤.二级公路的特大桥及三四级公路的大桥在水势猛急、河床一遇冲刷的情况下,可提高一级洪水频率验算基础冲刷深度.4.2 桥梁总体设计4.2.1 桥梁平面设计桥梁平面设计包括平面线形布置及桥面宽度确定.4.2.1.1 平面线形二级及以下公路小桥涵平面布置应服从路线整体线形设计要求,桥梁平面线形必须与桥头引道平面线形相配合.通航河流上桥梁平面线形宜采用大半径曲线(一般宜采用极限最小平曲线半径的4～8倍),以便于桥上平纵组合,降低桥头引道的高度.且要求桥墩(台)沿水流方向的轴线与通航水位水流方向一致,必须斜交时,交角不宜大于5°.山区公路桥涵平面布置服从路线整体线形设计要求,可以减少展线长度、大大节省工程量.平原地区二级及以下公路特大桥、大桥、中桥平面线形原则上应服从路线走向,桥路综合考虑,尽量将桥轴线保持为直线.4.2.1.2 桥面宽度桥面净空:桥梁人行道、行车道上符合公路建筑限界,保证行车安全的最小空间.桥面净宽:是指桥梁建筑限界的横向宽度,它包括行车道宽度和侧向宽度(二级及以下公路为土路肩宽度减去0.25米)之和.上承式桥梁桥面净空的净高没有限制,故桥面净空即指桥面净宽.桥面宽度:是指桥面宽度与护栏(栏杆、缘石、安全带等)宽度及护栏外侧宽度之和平微区二级路上的特大桥及大桥等造价较高的桥梁,其侧向宽度可适当减小.城镇附件桥梁桥面宽度可适当加宽,必须设置人行道或非机动车道时,应计入建筑限界范围内.人行道宽度一般为0.75米或1.0米,大于1.0米时按0.5米的倍数递增.非机动车道宽度为1～2.5米.4.2.2 桥梁纵断面设计桥梁纵断面设计包括桥梁长度和孔径的确定、桥梁配跨、桥下净空及桥面中心线标高的确定、桥梁及引道纵坡设计等内容.4.2.2.1 桥梁长度和孔径的确定1. 桥梁长度和孔径的影响因素很多,需要结合各种因素进行综合分析,并经过多方面协商后确定.现将各影响因素影响情况简述列于表4.2.1.表4.2.1 桥梁长度和孔径影响因素注:①基础冲刷深度验算设计洪水频率提高:对于二级公路特大桥采用1/300;三、四级公路工程艰巨、修复困难的大桥采用1/100.②岩性河床桥梁墩、台基底最小安全值如表1-2.③提高设计洪水频率,验算基础冲刷深度不超过基底埋深即可.表4.2.2 埋深最小安全值2. 桥梁配跨在已定桥长和满足上述确定孔径基本要求的基础上,需要进一步明确桥孔划分和布置,其影响因素简述列于表4.2.3.表4.2.3 桥孔划分和布置影响因素4.2.2.2 桥梁纵断面线形、桥下净空及桥面最低高程1. 纵断面线形小桥和涵洞处的纵坡应按路线规定进行设计.大中桥桥上纵坡宜不大于4％,桥头引道纵坡宜不大于5％,;位于市镇混合交通繁忙处,桥上纵坡和桥头引道纵坡均应不大于3％,桥头两端引道纵断面线形应与桥上线形相配合.如果桥梁平面线形为曲线,则宜采用大半径曲线(表4.2.4),处理好桥上平纵组合,以利于降低桥头引道填土高度,其基本要求是:平曲线与竖曲线相重合,且平曲线稍长于竖曲线.表4.2.4 桥上竖曲线(凸、凹)最小半径2. 桥下净空及桥面最低高程桥下净空是在设计水位及设计通航水位的基础上保证漂浮物及航船顺畅通过的最小空间.桥面最低高程是指全桥满足桥下净空要求的最低处桥面的高程.(1) 不通航河流桥下最小净空:梁底—0.5米;支座垫石顶面—0.25米;无铰拱—拱顶底不小于1.0米,可淹没拱矢高的2/3;(2) 不通航河流梁底最低高程:H1＝设计水位+桥下最小净空+雍水、浪高等影响水位的诸多因素(米).(3) 不通航河流桥面最低高程:HP＝H1+桥梁上部结构建筑高度(包括桥面铺装厚度)(米).(4) 通航河流梁底最低高程:H2＝设计最高通航水位+通航净空高度(米).(5) 通航河流桥面最低高程:Ht＝H2+桥梁上部结构建筑高度(包括桥面铺装厚度)(米).(6) 大、中桥桥头引道(在洪水泛滥范围内)的路基设计标高,一般应高于该设计水位(包括雍水和浪高)至少0.5米;小桥涵附近的路基设计标高应高于桥涵前雍水位至少0.5米(不计浪高).4.2.3 桥梁横断面设计在桥梁宽度和梁底最低高程基本情况确定的情况下,上部结构高度以便根据其计算跨度和路线纵断面设计高程限制情况来确定.桥梁横断面设计还要初步选定栏杆形式,确定弯桥实现超高、加宽的方式等.1. 超高与加宽平曲线设置超高与加宽的条件:(1) 加宽:平曲线半径等于或小于250米时,应在平曲线内侧加宽.(2) 各级公路设置超高的条件如表4.2.5表4.2.5 各级公路设置超高的条件2. 超高和加宽值(1) 加宽:一般采用第三类加宽值,按平曲线半径大小选用,其值在0.8～2.5米之间.(2) 超高:根据各级公路等级、计算行车速度,按平曲线半径大小确定超高值,其值在2％～10％之间.3. 超高设置的方式所谓设置超高就是调整路面横坡,逐渐使其外侧高于内侧一定值,路面横坡有三种状态:(1) 直线段断面为单向横坡;(2) 圆曲线段断面为单向横坡;(3) 超高加宽缓和段为由双向横坡逐渐变成单向横坡的过渡段,其设置方式如表4.2.6表4.2.6 超高加宽缓和段设置注: 表中LC---超高缓和段长度(米)ß---旋转轴至行车道(设路缘带时为路缘带)外侧边缘的宽度(米)△I---超高坡度与路拱横坡的代数差(％);P---超高渐变率,即旋转轴与行车道(设路缘带时为路缘带)外侧边缘之间的相对坡度(其数值据计算行车速度变化,超高旋转轴为中心线时:1/100～1/250;,超高旋转轴为边线时:1/50～1/200)4. 桥梁实现加宽、超高的方法(1) 加宽:加宽设置如表4.2.7表4.2.7 加宽设置(2) 超高:桥面在由双向坡变为单向坡的缓和段是复杂的几何形状,若再有竖曲线的影响,将更加复杂,常需结合采用以下措施,方可使桥面成为光滑曲面.并注意每孔桥两端外侧超高抬高值不能过大,且要保证桥面铺装层最小厚度不小于5厘米,必要时注意相应调整缘石高度和泄水孔位置. 4.3 桥型选择及上部结构4.3.1 桥梁结构形式选择目前一般公路常用上部结构形式有梁式体系——钢筋混凝土及预应力混凝土空心板、T梁、连续箱梁、钢筋混凝土连续整体板等;拱式体系——主要为石拱桥和钢筋混凝土拱桥等圬工结构;刚架桥——主要为斜腿刚构及门式刚架;悬索桥——即传统意义上的吊桥;组合体系——主要为钢—混凝土组合连续箱梁,梁拱组合的桁架拱,多孔拱梁结构等.4.3.2 方案比选过程1. 拟定桥梁图式编制设计方案,通常是从桥梁分孔和拟定桥梁图式开始.在作出分孔规划后,就可对所设计的桥梁拟出一系列各具特点而可能实现的桥梁图式.在拟定图式时,思路要宽广,宁可多画几个图式,也不要遗漏可能的桥型与布置方式.每一图式可在跨度、高度、矢度等方面大致按比例在同样大小的桥址断面图上.下一步工作就是经过综合分析和判断,剔除一些在技术经济上有明显不足的图式,并从中筛选出2～4个构思好,各具优点,但是一时还难以判断孰优孰劣的图式,以此进行下一步的比较.2. 编制方案编制方案的目的在于提供各个中选图式的技术经济指标,以便经过相互比较,科学地从中选定最佳方案.这些指标包括:主要材料用量、劳动力(包括专业技术工种)数量、全桥总造价(分上、下部结构列出)、工期、养护费用、运营条件、有无困难工程、是否特种机具、是否美观等.为了获得上述的前三项指标,通常可充分利用已有资料或通过一些简便的近似验算,对每一方案拟定结构主要尺寸.并计算主要工程量.有了工程数量,乘以相应的材料和劳动定额以及扩大单价,就不难得出每个方案的所需材料和劳动力数量,并进而估算全桥造价.其他的一些问题,虽难以得到数量指标,也应进行适当的概略评价.每一方案应绘出总体布置图.3. 经济技术比较和最优方案的选定设计方案的评价和比较,是要全面考虑上述各项指标,综合分析每一方案的优缺点,最后选定一个符合当前条件的最佳推荐方案.有时,占优势的方案还可吸取其他方案的优点进一步加以改善,如果改动较多时,甚至最后中选的方案可能是集聚各方案长处的另一个新方案.一般来说,造价低、材料省、劳动力少的应是优秀方案,但实际上并不尽然,因为有时但其他技术因素或使用要求上升成为设计的主要矛盾时,就不得不放弃较为经济的方案.所以在比较时必须从任务书提出的要求、所绘的原始资料以及施工等条件中,找出所面临问题的关键所在,分清主次,才能探索出适合于各具体情况的最佳方案.4.3.3公路桥梁常用上部结构形式比较4.3.3.1 钢筋混凝土或预应力混凝土板桥1. 常用跨径: 钢筋混凝土板桥一般用于跨径小于等于8米以下的桥梁中,预应力混凝土板则多用于跨径为8～20米的桥梁中,一般情况下,简支板桥跨径不超过25米.2. 建筑高度: 建筑高度一般为跨径的1/20～1/25.3. 特点: 构造简单,建筑高度小,施工方便.能有效地降低路基平均高度;容易适应路线各种线形要求‘与T梁相比,材料更经济.4. 适用范围: 最常用的桥型,可广泛地用于城市立交、高架桥,软土地基桥梁;在建筑高度受到严格限制时为首选桥型.5. 有部颁标准图: 根据经验,先张法预制1000块以上才具有经济优势.4.3.3.2 预应力混凝土T梁1. 常用跨径: 20～40米.2. 建筑高度: 建筑高度一般为跨径的1/15.3. 特点: 外形简单,制造方便.4. 适用范围: 在建筑高度不受限制时,采用该形式比较经济,标准图最大跨径40米.5. 应用情况: 有部颁标准图4.3.3.3 预应力混凝土矮箱1. 常用跨径: 20～40米.2. 建筑高度: 建筑高度一般为跨径的1/20.3. 特点: 建筑高度相对较低,横向整体性好,为部分预应力,反拱度小,较T经济性好.4. 适用范围: 路线桥梁可与空心板、T梁比较选用.4.3.3.4 钢筋混凝土或预应力混凝土连续箱梁1. 常用跨径: 40～160米,世界上最大跨径为160米.2. 建筑高度: 建筑高度一般跨径较小时可采用等截面,梁高为跨径的1/18～1/20.跨径较大时采用变截面,支点高跨比为1/16～1/20.跨中高跨比为1/30～1/503. 特点: 挖空率高,用量省,自重小;截面抗扭刚度大,动力特性好,应力分布合理.4. 适用范围: 适用于各种中大桥梁及弯桥、斜梁桥;通常要求基础较为良好.5. 应用情况: 立交桥、高架桥、跨河桥应用十分普遍;支架现浇、悬浇、顶推、纵向移动模架等施工方法.4.3.3.5 预应力混凝土连续刚构1. 常用跨径: 大于60米,中国目前上最大跨径为270米,世界最大跨径为301米.2. 建筑高度: 建筑高度一般跨径较小时可采用等截面,梁高为跨径的1/18～1/20.跨径较大时采用变截面,支点高跨比为1/16～1/20.跨中高跨比为1/30～1/503. 特点: 墩梁固结,保持了连续梁的优点;节省了支座;减少下部工程数量;改善水平荷载受力性能.4. 适用范围: 大跨径高墩比较适用.5. 应用情况: 目前我省高速公路上高墩及大跨径桥中应用较多.4.3.3.6 钢筋混凝土及预应力混凝土系杆拱1. 常用跨径: 大于60米.2. 建筑高度: 建筑高度一般为跨径的1/55～1/100.3. 特点: 梁高仅有同等跨径连续梁的一半,混凝土及钢筋用量也优于连续梁,但施工复杂.4. 适用范围: 建筑高度有严格限制或要求曲线形优美的桥梁.4.3.3.7 钢管混凝土拱桥1. 常用跨径: 大于60米,世界最大跨径已超过460米.2. 建筑高度: 建筑高度一般为跨径的1/55～1/60.3. 特点: 采用钢—混凝土复合材料,有高强度、支架、模板三大作用,自架能力强,具有经济、省料、安装方便、后期承载力高的特点.4. 适用范围: 大跨径桥中应用较多.5. 应用情况: 该桥型在我国发展较快,20世纪90年代以来,已建成跨径大于120米的钢管混凝土拱桥80余座,跨径大于200米的有20余座.4.4 桥梁墩台桥梁墩台主要由墩台帽、墩台身和基础三部分组成.墩台除了要承受上部结构的荷载外,还要承受流水压力、水面以上的风力及可能出现的船只或漂流物的撞击力,对于桥台还需承受土压力,因此一般来说受力相对复杂;同时由于经常需要水下施工,墩台的施工也是桥梁施工的难点.桥梁不仅上部结构形式多样,下部结构的形式也不断的发展,目前主要向美观及轻型合理的方向发展.桥梁墩台的类型复杂多样,本章主要介绍最基本、最常用的墩台形式.公路上使用的桥梁墩台大体可以分为两大类.一类是重力式墩台,其主要特点是依靠自身重力来平衡外力保持其稳定,此类墩、台身比较厚实.第二类是轻型墩台,这类墩台形式较多,而且各自都有各自的特点和使用条件.4.4.1 桥墩台设置桥墩台设置见表4.4.1表4.4.1 桥墩台设置以及考虑的因素表4.4.2 桥墩类型及特点、使用范围表4.4.3 桥台类型及特点、使用范围4.4.2 桥梁墩台选择原则桥梁墩台形式选择应注意以下问题:1. 符合因地制宜、就地取材和便于施工、养护的原则,达到适用、安全、经济、与周围环境协调、造型美观的目的:2. 注意结构受力;3. 注意土质构造、地质条件;4. 注意水文、水利及河床性质桥梁上下部结构共同作用、互相影响.故应重视上下部结构的合理组合.桥梁上下部结构在某种情况下很难截然分开,特别是墩梁固结的预应力混凝土连续刚构桥,这就要求下部结构造型与上部构造与周围环境密切配合,使桥梁构造达到和谐、匀称.墩台的施工方法与构造形式有关,高桥墩、薄壁直墩和无横隔板的空心墩采用滑动模板连续浇筑、具有较高的经济效益,而装配式桥墩常在带有横隔板的空心墩、V型吨、Y型墩等形式中采用.因此,选择墩台形式时还应从实际出发,尽量采用标准化、自动化的施工工艺,以提高工程质量,加快施工速度,节约投资.4.4.3 墩台一般规定1. 墩台帽尺寸设置(1) 墩台帽: 梁式桥的实体墩台帽厚度一般不小于40厘米,中小桥也不应小于30厘米,并应有5～10厘米的檐口.(2) 墩台帽平面尺寸: 墩台帽平面尺寸应根据上部结构形式、支座布置情况,架设上部结构施工方法的要求决定.表4.4.4 支座边缘到台、墩身边缘的最小距离(厘米)注:①采用钢筋混凝土悬臂式墩台帽时,上述最小距离为支座至墩台帽边缘的距离;②跨径100米以上的桥梁,应按实际桥跨决定.2. 实体墩台顶帽在支座下面应设置钢筋网实体墩台顶帽在支座下面应设置钢筋网,顶帽的其余部分,大中桥应设构造钢筋.不设支座的桥梁顶帽厚度适当增加后可不设构造钢筋网.但在地震地区及冬季月平均气温在0°以下地区的小跨径桥梁,墩台顶帽也应设置钢筋网.大跨径墩台帽厚度不小于40厘米,小跨径墩台帽厚度不小于30厘米,墩台帽出檐宽度一般为5～10厘米.悬臂(挑臂)式墩台及桩、柱、排架式墩台帽(盖梁)有关尺寸的拟定及钢筋的布置,除按上述原则外,还应按设计的悬臂长度,桩、柱、排架与盖梁连系的结构方法,桥跨结构的布置,施工和使用阶段的情况,通过结构计算决定.4.4.4 支承垫石设有支座的钢筋混凝土梁式小桥墩台,除按按前述原则设置构造钢筋外,在支座板下还应设置钢筋网,宽度约与墩帽同,长度约为支座板的两倍左右.而在钢筋混凝土梁式大中桥墩台顶帽上可设置钢筋混凝土支承垫石,其上安装支座(一般垫石用C25～C30以上混凝土,个别的也有用石料制成),已更好分布压力.活动支座的支承垫石通常埋入桥梁墩、台顶帽内,固定支座的支承垫石可以埋入墩、台顶帽或露在外面.当墩台上要按照不同高度支座时,也需由不同高度的支承垫石调整高度,4.4.5 其他构造要求4.4.5.1 砖石及混凝土墩台1. 实体式墩台基础的扩散角(刚性角):对于砖、片石、块石、料石砌体,当用米5及以下砂浆砌筑时,不大于30°;当用米5及以上砂浆砌筑时,不大于35°;当用混凝土砌筑时,不大于40°.2. 建在非岩石类地基上的带八字形翼墙的桥台,台身与翼墙之间宜设变形缝,以保证稳定和安全.各种墩台除满足构造和施工要求外,还应满足确定和稳定性要求,但对于高度小于20米的实体墩和U台,可不考虑稳定问题.3. 对于等跨拱桥实体式桥墩的顶宽(单向推力墩除外).混凝土墩可按拱跨的1/15～1/30.石砌墩可按拱跨的1/10～1/25(其比值随跨径增大而减小)估算;墩身两侧边坡可为20:1～30:1.软土地基修建拱桥时,可扩大桥台的台底面积和台背面积,以减小基底压力,并利用基底与地基的摩阻力和适当利用台背后土侧压力以平衡共的水平推力.台背填土长度应为台高的3～4倍以减少土的变形对上部结构的影响.填土要求应按《公路桥涵施工技术规范》(JTJ 041-2000)要求进行.4. 梁板式桥上部构造的梁端之间、梁端与桥台的伸缩缝宽度,中、小跨径桥梁一般为2～5厘米;大跨径桥梁则按温度变化、弹性变形以及施工放样、预制和安装构件的容许误差等因素确定.5. 实体式墩侧坡一般采用20:1～30:1,小跨径桥的桥墩也可采用直坡.墩身顶宽:小桥不宜小于80厘米(轻型桥台不宜小于60厘米);中桥不宜小于100厘米;大桥视上部构造类型及需要而定.U 型桥台的前墙:其任一水平截面的宽度不宜小于该截面至墙顶高度的0.4倍,对于块石、料石砌体或混凝土则不小于0.35倍,如桥台内填料为透水性良好的砂性土或砂砾,则上述两项可分别相应减为0.35和0.3倍.另外,U型桥台两侧墙顶宽不小于同一水平截面前墙全长的0.4时,可按U型整体截面验算截面强度.4.5.2.钢筋混凝土墩台1. 钢筋混凝土肋式桥台,其板和肋的厚度不宜小于20厘米.钢筋应按计算确定,并满足构造要求;钢筋至外表面的净距不小于3厘米.扶壁(肋)与墙板的连接处应设置箍筋,以防止前墙趾扶壁(肋)裂开,箍筋应按其相应的受力情况计算.桥台设计时应要求施工单位于土基达到基本稳定之后再进行桥台施工,以确保其安全.对于设有橡胶支座的墩台,设计时宜预留更换支座的位置及空间.2. 配有纵向受力钢筋与普通箍筋的轴心受压构件,纵向受力钢筋直径不小于12米米,钢筋截面积应不小于混凝土计算截面的0.4％;当大于3％时箍筋间距应不大于纵向受力钢筋直径的10倍;同一箍筋所箍纵向受力钢筋根数,在构件每边上应不多于3根,箍筋间距应不大于纵向受力钢筋直径的15倍或构件横截面的较小尺寸,并不大于40厘米.配有纵向受力钢筋和螺旋箍筋或焊接环形箍筋时的轴心受压构件,纵向受力钢筋截面积应不小于螺旋或环形箍筋圈内核心面积的0.4％;构件核心截面积应不小于构件整个面积的2/3;螺旋或环形箍筋距或间隔应不大于核心直径的1/5,亦不大于8厘米.4.4.6 桥墩台设计计算4.4.6.1 桥墩台设计荷载桥墩台设计时,荷载应根据设计规范《公路工程技术标准》(邢.B01—2003)和《公路桥涵设计通用规范》(JTG I)60—2004)的荷载级别、组合方法进行计算,确定墩台承受最不利的荷载.由于桥梁墩台所受荷载种类较多,荷载组合时应尤其注意其组合原则.4.4.6.2 墩台沉降及位移1．简支梁桥的墩台沉降和位移容许极限值简支梁桥的墩台沉降和位移的容许极限值,不宜超过下列规定:(1) 墩台均匀总沉降值(不包括施工的沉降):2．0 1／,J;(2) 相邻墩台均匀总沉降差值(不包括施工中的沉降):1．o／三;(3) 墩台顶面水平位移值:0．5√L.2．拱桥墩台的沉降和位移容许值拱桥墩台的沉降和位移的容许值由计算确定.3．水平位移4．桥墩台抗震设计地震是偶然荷载,属桥涵没计时荷载组合VI(结构重力、顸应力、土重及士侧压力中的一种或几种与地震力的组合)中的主要组成部分.地震力计算与结构设计应符合《公路工程抗震设计规范》(JTJ004-89)的规定.桥梁墩台没计考虑地震影响,通常比较复杂,以反应谱法计算结构的地震效应.设计准则按桥梁的重要性呵定为“小震不坏,中震町修,大震不倒”的原则.。

桥梁、涵洞工程施工方案一、桥梁工程施工方案与方法（一）桥梁工程概况本合同段有小桥一座，中心里程为K70+780，全长36.04米。

本桥为主线上跨地方路兼水沟而设，上部构造为1—20米先张预应力空心板，共有板梁24片，下部构造为重力式U型桥台，基础为扩大基础。

设计荷载：汽—超20级，挂—120。

（二）桥梁工程施工方案与方法1、施工部署因本桥距离主要施工地段有2公里以上，所以场地的“三通一平”主要与5-1a或5-1b合同段的友邻单位协商，共同使用施工便道；在变压器处接一条临时线路作为施工用电线路；修建水池作为施工用水。

2、施工方案及方法（1）基础施工扩大基础采用挖掘机开挖，人工配合，采用浆砌料石镶面，浆砌块石填心。

砂浆在现场使用砂浆搅拌机拌和。

（2）台身施工采用浆砌料石镶面，浆砌块石填心。

砂浆在现场使用砂浆搅拌机拌和。

台帽混凝土采用φ50钢管搭脚手架，定型钢模拼装，混凝土由隧道处拌和站运输车运至现场，混凝土输送泵泵送入模。

（3）空心板梁预制空心板梁由预制场统一加工预制。

制梁模板自行加工，中、边梁各一套，移梁采用20t吊车吊运。

（4）架梁由于本桥不高，桥跨为20米，故采用两台20t汽车吊架梁，从制梁场通过汽车把梁运输至桥位，然后吊装。

（5）桥面系严格按设计和施工规范施工，确保线形流畅美观。

（四）桥梁施工工艺本桥的施工程序为：施工准备→基础施工→台身施工→预制梁→架梁→桥面系→附属工程。

3、 桥台施工（1） 施工工艺流程：见下图：桥台施工工艺流程图（2） 施工要点① 修筑便道至台位，进行场地清理、平整。

② 根据设计图纸的基础几何尺寸，地质条件，确定开挖坡率，计算基坑上口开挖宽度，进行测量放样，定出基坑开挖边桩。

③ 基坑由人工配合机械开挖，当挖掘机挖至距基底30cm 时，改由人工开挖、修整，防止基底被扰动。

基坑开挖到位后，清除顶面浮土、松动石块，进行基底处理。

④ 基底检验检验内容包括：平面尺寸、几何尺寸、基底标高、基底的地质条件和承载力是否与测量放线 基坑开挖 基底处理 桥台浆砌 支立模板 浇注台帽砼基础回填 模板制作 拆模 制作砼试块 试块试压设计资料相符。
