第1篇一、工程概况桥梁涵洞工程是公路建设的重要组成部分，其主要功能是连接道路、跨越河流、山谷等自然障碍物，确保道路畅通。
本工程涉及桥梁和涵洞的施工，主要包括桥梁的施工、涵洞的施工以及桥梁与涵洞的连接等。
二、施工准备1. 技术准备：组织施工人员学习相关规范、规程，熟悉图纸，明确施工工艺和质量要求。
2. 材料准备：根据工程需要，采购合格的建筑材料，如钢筋、水泥、砂石、木材等。
3. 机械设备准备：确保施工过程中所需的各种机械设备正常运行，如挖掘机、装载机、混凝土搅拌车、泵车等。
4. 施工场地准备：平整施工场地，搭建临时设施，确保施工顺利进行。
三、桥梁施工1. 基础施工：根据设计要求，进行桩基施工，确保桩基质量符合规范要求。
2. 上部结构施工：根据上部结构形式，采用相应施工工艺，如现浇梁、预制梁、装配式梁等。
3. 防护工程：对桥梁主体结构进行防护，如安装栏杆、伸缩缝等。
4. 桥面铺装：根据设计要求，进行桥面铺装，确保桥面平整、牢固。
四、涵洞施工1. 基坑开挖：根据设计要求，进行基坑开挖，确保基坑尺寸符合规范要求。
2. 基础施工：根据基础形式，采用相应施工工艺，如砌筑基础、现浇基础等。
3. 管节预制：根据涵洞尺寸，进行管节预制，确保管节质量符合规范要求。
4. 管节安装：将预制管节安装到基坑内，确保管节位置准确、连接牢固。
5. 排水设施：安装涵洞排水设施，如涵洞出口、涵洞进出口连接等。
五、桥梁与涵洞连接1. 桥梁与涵洞连接处，进行基础处理，确保连接处平整、牢固。
2. 根据设计要求，进行桥梁与涵洞连接处的防水处理。
3. 桥梁与涵洞连接处的施工质量应符合规范要求。
六、施工质量控制1. 严格控制原材料质量，确保施工质量。
2. 加强施工过程控制，严格执行施工规范和操作规程。
3. 定期进行质量检查，确保施工质量符合设计要求。
4. 发现质量问题，及时进行处理，确保工程顺利进行。
七、施工安全1. 施工现场应设置安全警示标志，确保施工安全。
涵洞、通道涵、涵式小桥设计说明涵洞、通道涵、涵式小桥设计说明一、技术标准及规范1、交通部部颁标准《公路工程技术标准》JTG B01-2003。
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004。
3、交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
4、交通部部颁标准《公路桥涵地基及基础设计规范》JTG63-2007。
5、交通部部颁标准《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-2006。
6、交通部部颁标准《公路涵洞设计细则》JTG/T D65-04--2007。
7、钢筋混凝土箱涵参考：JT/GQB 016-2000。
8、其它相关标准及规范二、主要技术指标1、设计荷载：公路－I级。
2、设计洪水频率：1/100。
3、地震动峰值加速度值：0.1g。
三、主要材料1、圆管涵：管节采用C40混凝土，钢筋采用R235、HRB335钢筋，管基采用C20混凝土；帽石、端墙墙身及基础采用C25混凝土；八字墙墙身及基础采用C20片石砼；洞口铺砌、隔水墙采用M7.5砂浆砌片石，片石标号不小于30号。
2、盖板涵（用于跨径不大于4m，且填土高小于8m的盖板涵）：3、盖板涵及涵式小桥（除跨径不大于4m，且填土高小于8m的盖板涵外）：4、箱涵：涵身及翼墙采用C30混凝土，钢筋采用II级钢筋；涵身基础采用C20混凝土；洞口河床铺砌、隔水墙、锥形护坡均采用M7.5砂浆砌片石及M7.5砂浆勾缝。
四、设计要点根据实地调查的有关资料及地方要求，结合桥梁兼排水通道的设置情况，综合考虑布设涵洞、通道。
根据地基承载力、路基填土高度、设计流量及材料来源分别选用了圆管涵、盖板涵、箱涵、涵式小桥。
其中箱涵涵顶填土高度＜0.5m时视为明涵。
明涵需要设置搭板，在箱涵涵身设置牛腿。
箱涵温度应力按±10°C考虑，并考虑了底板、侧墙与顶板分期浇筑时的混凝土的收缩影响，故施工时按降温10°C处理。
第四篇桥梁、涵洞1初步设计审查意见、施设外业验收意见执行情况1.1初步设计审查意见执行情况（1）总体评价全线一般桥梁上部构造主要采用装配式预应力混凝土结构连续T梁，跨径有20m、30m、40m三种，在变宽度和互通式立交中桥梁采用了整体式现浇箱梁，采用的桥型结构符合常规，均为国内公路桥梁常用桥型。
施工图执行情况：施工图阶段维持初步设计方案，常规桥梁采用跨径20m、30m、40m先简支后结构连续T梁，在部分变宽度和互通式立交中桥梁采用了整体式现浇箱梁。
（2）桥上纵坡取值偏大，不少桥梁梁桥上纵坡超过3.9%，甚至有 4.6%的纵坡，桥上纵坡的设置应充分考虑到山区高速公里在冬季雨雾、凝冻恶劣天气条件下安全运营要求，建议结合路线设计优化桥上纵坡。
施工图执行情况：施工图设计阶段已优化部分桥梁纵断面指标，所有桥梁纵坡均小于4%，满足规范要求。
3）桥涵水文计算的设计说明内容欠缺、有误，目前该地区在建项目水文计算主要是依据《公路涵洞设计细则》和《省公路小桥涵设计暴雨洪水流量研究计算公式的使用说明》中的公式进行计算比较和采用。
施工图执行情况：施工图阶段桥涵水文计算已采用上述两本参考资料中的公式进行计算。
4）下阶段设计须加强地勘工作，特别重视加强岩溶区地勘工作，根据资料合理确定桩基深度，并提出有针对性的施工处理措施。
施工图执行情况：在施工图设计阶段，重点加强了桥位工程地质的勘察工作，根据地勘资料及地形、地质、水文情况，结合路线平纵面优化调整，现场调整落实桥梁墩台位置，合理确定桥长、桥型，优化布孔。
特别重视加强了岩溶区地勘工作，根据资料合理确定桩基深度，并提出有针对性的施工处理措施。
1.2 外业验收意见执行情况（1）外业验收阶段桥型布置图中高墩，仍采用了初步设计推荐的多种整幅双柱式矩形（实心等截面、空心变截面）桥墩，整幅预应力盖梁的设计，建议尽快提供相关设计的结构验算资料，校核结构安全性。
执行情况：高墩计算资料已提交咨询公司审查。

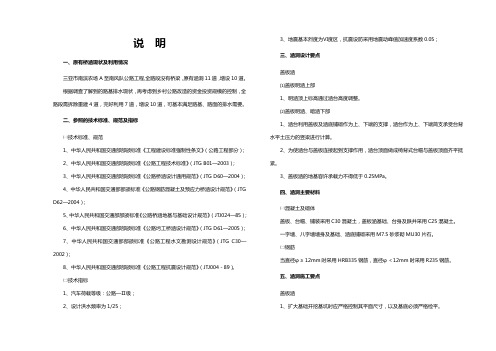

说明一、原有桥涵现状及利用情况三亚市南滨农场A至南风队公路工程,全路段没有桥梁，原有涵洞11道，增设10道。
根据调查了解到的路基排水现状，再考虑到乡村公路改造的资金投资规模的控制，全路段需拆除重建4道，完好利用7道，增设10道，可基本满足路基、路面的排水需要。
二、参照的技术标准、规范及指标㈠技术标准、规范1、中华人民共和国交通部部颁标准《工程建设标准强制性条文》（公路工程部分）；2、中华人民共和国交通部部颁标准《公路工程技术标准》（JTG B01—2003）；3、中华人民共和国交通部部颁标准《公路桥涵设计通用规范》（JTG D60—2004）；4、中华人民共和国交通部部颁标准《公路钢筋混凝土及预应力桥涵设计规范》（JTG D62—2004）；5、中华人民共和国交通部部颁标准《公路桥涵地基与基础设计规范》（JTJ024—85）；6、中华人民共和国交通部部颁标准《公路圬工桥涵设计规范》（JTG D61—2005）；7、中华人民共和国交通部部颁标准《公路工程水文勘测设计规范》（JTG C30—2002）；8、中华人民共和国交通部部颁标准《公路工程抗震设计规范》（JTJ004－89）。
㈡技术指标1、汽车荷载等级：公路—Ⅱ级；2、设计洪水频率为1/25；3、地震基本烈度为Ⅵ度区，抗震设防采用地震动峰值加速度系数0.05；三、涵洞设计要点盖板涵⑴盖板明涵上部1、明涵顶上标高通过涵台高度调整。
⑵盖板明涵、暗涵下部1、涵台利用盖板及涵底铺砌作为上、下端的支撑，涵台作为上、下端简支承受台背水平土压力的竖梁进行计算。
2、为使涵台与盖板连接起到支撑作用，涵台顶面做成椅背式台帽与盖板顶面齐平抵紧。
3、盖板涵的地基容许承载力不得低于0.25MPa。
四、涵洞主要材料㈠混凝土及砌体盖板、台帽、铺装采用C30混凝土，盖板涵基础、台身及跌井采用C25混凝土。
一字墙、八字墙墙身及基础、涵底铺砌采用M7.5砂浆砌MU30片石。
㈡钢筋当直径φ≥12mm时采用HRB335钢筋，直径φ＜12mm时采用R235钢筋。
施工图设计说明书1．工程概况本方案设计起点桩号K0+000，坐标为：X=2789366.23058，Y=532803.32505；设计终点桩号为K5+334.790，坐标为：X=2792400，Y=529400。
路线全长5334.790m，全线设有两座钢筋混凝土简支梁桥(2X10,K0+200～K0+300，K5+120～K5+160)、8道涵洞。
2．主要设计技术指标根据本项目在总体路网中的地位、交通功能以及对沿线经济发展的服务功能，结合公路设计规范，确定本道路的主要技术标准为：本次设计一律执行《公路工程技术标准》JTG B01-2014。
公路等级：二级公路设计速度：60km/h圆曲线极限最小半径：125m圆曲线一般最小径：200m圆曲线不设超高最小半径：1500m圆曲线不设加宽值最小半径：250m最大纵坡:6%路基宽度:10m路面宽度:7m小桥和涵洞：与路基同宽设计荷载:公路Ⅱ级3、道路工程设计3.1道路平面设计平面设计原则：平面线形应流畅顺适，利于安全行车，与地形和周围环境相协调；在经济条件许可的情况下，设计尽可能采用较高的技术指标，还要综合考虑工程造价、施工技术条件、地质气候、材料来源等其它影响因素；处理好道路与农业、城镇、居民的关系，要努力做到“近村不进村，利民不扰民”。
注意与农业基本建设的配合，做到少占田地并尽量不要占高产田地和经济作物田地，注意与农田水利设施、当地土地规划良好结合；充分重视水文地质条件。
不良地质地貌对路基的稳定性影响较大，同时对特殊地质的处理将增加工程费用，应尽量绕避滑坡、崩塌、岩堆、泥石流等不良地质，必须穿越时应选择合理的位置缩小穿越范围，并采取相应的处理措施；重视环境保护和生态保护，加强环境保护工作，重视生态平衡。
本路线起于206省道，止于店上村，总长5241.692米。
线形设计以《公路工程技术标准》和《公路路线设计规范》为依据，按60km/h二级公路的标准来进行设计。

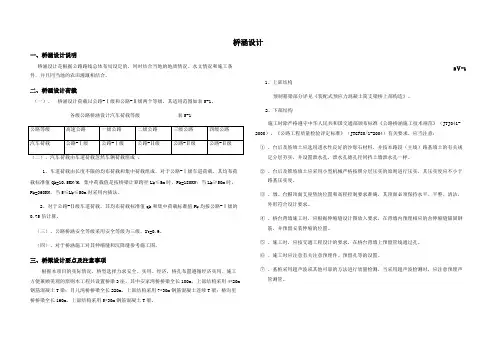

桥涵设计一、桥涵设计说明桥涵设计是根据公路路线总体布局设定的，同时结合当地的地质情况、水文情况和施工条件，并且同当地的农田灌溉相结合。
二、桥涵设计荷载（一）、桥涵设计荷载以公路-Ⅰ级和公路-Ⅱ级两个等级，其适用范围如表5-1。
各级公路桥涵设计汽车荷载等级表5-11、车道荷载由长度不限的均布荷载和集中荷载组成，对于公路-Ⅰ级车道荷载，其均布荷载标准值q k=10.5KN/M，集中荷载值是按桥梁计算跨径Lk≤5m时，Pk=180KN；当Lk≥50m时，Pk=360KN，当5≤Lk≤50m时采用内插法。
2、对于公路-Ⅱ级车道荷载，其均布荷载标准值qk和集中荷载标准值Pk均按公路-Ⅰ级的0.75倍计算。
（三）、公路桥涵安全等级采用安全等级为三级，r0=0.9。
（四）、对于桥涵施工对其伸缩缝和沉降缝参考施工图。
三、桥梁设计要点及注意事项根据本项目的实际情况，桥型选择力求安全、实用、经济，桥孔布置遵循经济实用、施工方便兼顾美观的原则本工程共设置桥梁3座，其中安家湾桥桥梁全长100m，上部结构采用4*20m 钢筋混凝土T梁；月儿湾桥桥梁全长220m，上部结构采用7*30m钢筋混凝土连续T梁；桥沟里桥桥梁全长160m，上部结构采用5*30m钢筋混凝土T梁。
SⅤ-11、上部结构预制箱梁部分详见《装配式预应力混凝土简支梁桥上部构造》。
2、下部结构施工时除严格遵守中华人民共和国交通部颁布标准《公路桥涵施工技术规范》（JTJ041-2000），《公路工程质量检验评定标准》（JTGF80/1-2004）有关要求，应当注意：①、台后及坡填土应选用透水性良好的沙砾石材料，并按本路段（主线）路基填土的有关规定分层夯实，并设置泄水孔，泄水孔德孔径同挡土墙泄水孔一样。
②、台后及锥坡填土应采用小型机械严格按照分层压实的原则进行压实，其压实度应不小于路基压实度。
③、墩、台帽顶面支座垫块位置和高程控制要求准确，其顶面必须保持水平、平整、清洁，外形符合设计要求。
施工图设计指导原则桥梁设计小组二OO八年十月第一章桥涵设计一、设计采用的主要技术指标1、路基宽度参见“路基扩建宽度分布示意图（一）～（二)”,桥梁标准宽度主要为52m和42m两种,同时结合相应上部结构横向布置图一起使用。
主线桥涵的汽车荷载等级：公路—I级;被交路,高速及一级公路:公路—I级，二级公路以及三、四级公路:公路—II级;四级以下：公路—II级乘以0.75系数采用。
2、地震作用：地震动峰值加速度等于0。
05g，相当于基本地震烈度为VI度，特大桥及隧道等大型或重点工程按VII度设防。
二、设计深度1、普通大桥、互通匝道桥及等级路分离式桥（线外桥）设计内容包括：（1）桥位平面图（分离式立交桥应包含被交路平纵数据及图纸)（2）全桥工程数量表(3）桥型布置图（绘出结构分联示意图)（4)梁(或板）平面布置图(含弯斜桥的布置方法示意，直线桥梁无此图)（5）箱梁一般构造图、钢束布置图、钢筋布置图等（非预制结构绘制，预制结构统一绘制通用图)（6）桥台一般构造图及相应钢筋布置图(钢筋图包括肋板、承台、桩基或扩大基础钢筋图；台帽、座板、支座垫石、耳背墙、牛腿、挡块、U台侧墙钢筋图及U台台后排水统一绘制通用图)(7）桥墩一般构造图及钢筋布置图（一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线；钢筋图包括墩柱钢筋图、系梁钢筋图、承台钢筋图、桩基或扩大基础钢筋图；墩帽、支座垫石、挡块钢筋图统一绘制通用图) （8)桥台锥坡布置图（9）墩台基础坐标示意图2、特殊大桥及匝道桥，除上述图纸外,应有：(1）特殊结构相关图纸（2）施工工序图（3）对拆除重建桥梁要理顺新旧桥桩基础相对关系,桩基的利用原则。
3、需要拼接的桥梁，在拼接之前，原则上不能切除原桥防撞栏，除上述图纸外，应有：（1）拼接带的相关图纸（2）拼接时间及相关结构计算的计算书,包括整体纵向计算，拼接带横向计算。
4、更详细细节参见《公路工程基本建设项目设计文件编制办法》中施工图设计要求的规定。
⑵构造设计安全等级：X级⑶设计洪水频率：特大桥1/XXX；大、中桥1/XXX；小桥涵1/XX⑷永久作用构造自重：预应力混凝土及钢筋混凝土26KN/m3；沥青混凝土24KN/ m3；填土20 KN/ m3。
混凝土收缩及徐变：按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-规定取值。
墩台不均匀沉降：对于XX持续刚构桥，采用2cm；对于其他中小跨径现浇持续梁桥、先简支后构造持续小箱梁、T梁桥，采用5mm。
⑸可变作用汽车荷载：公路X级。
人群荷载：X Kpa。
冲击系数：按《公路桥涵设计通用规范》JTG D60-取值。
风荷载：按《公路桥涵设计通用规范》JTG D60-取值。
温度：混凝土构造整体升温X℃、降温X℃。
梯度温度：桥面铺装为Xcm厚旳沥青混凝土（水泥混凝土）铺装层，竖向日照正温差按《公路桥涵设计通用规范》JTG D60-表4.3.10-3差值计算；负温差取正温差旳二分之一。
⑹偶尔作用地震作用：地震设防烈度为X度，设计基当地震加速度值为XXg，地震动反应谱特性周期XXs，X类场地。
船舶撞击力：KN。
4．采用旳技术原则、规范4.1 气象、水文4.2 地形地貌4.3 地层岩性4.4 地质构造4.5 水文地质条件4.6 不良地质现象4.7 地震效应评价4.8 地基承载力及其他设计参数推荐值4.9 结论与提议4.10 材料供应条件5. 重要材料及性能规定5.1 混凝土预应力混凝土主梁均采用C50混凝土，一般钢筋混凝土主梁均采用C40混凝土；桥墩墩身及一般钢筋混凝土盖梁采用C40混凝土，承台及桩基均采用C30混凝土；桥台采用C25片石混凝土。
C30混凝土：轴心抗压强度设计值f cd=13.8Mpa，轴心抗拉强度设计值f td=1.39Mpa，弹性模量E c=3.0x104Mpa。
C40混凝土：轴心抗压强度设计值f cd=18.4Mpa，轴心抗拉强度设计值f td=1.65Mpa，弹性模量E c=3.25x104Mpa。
精心打造第四篇桥梁、涵洞一概述1 桥涵设置简介：全线共设小桥3座，新建桥梁全长58.82米/3座,设置情况见下表。
桥梁一览表序号中心桩号河名及桥名桥面全宽孔数及孔径交角桥梁全长结构类型上部构造下部构造备注(m)(孔-m)(°) (m) 墩及基础台及基础1 K13+200观音峡1号桥8.5 1-13 0 25.04 预应力砼空心板U形台扩大基础拆除新建2 K21+078观音峡2号桥11.0 1-13 0 25.04 预应力砼空心板U形台扩大基础拆除新建3 K24+170 柑柏村桥8.5 1-8 0 8.74 预应力砼空心板一字台扩大基础拆除新建2 设计规范：1.《公路工程技术标准》JTG B01-20152.《公路工程抗震设计规范》JTG B02-20133.《公路工程水文勘测设计规范》JTG C30-20154.《公路桥涵设计通用规范》JTG D60-20155.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-20046.《公路涵洞设计细则》JTG/T D65-04-20077.《公路圬工桥涵设计规范》JTG D61-20058.《公路桥涵地基与基础设计规范》JTG D63-20079.《公路桥梁抗震设计细则》JTG/T B02-01-200810.《公路工程抗震设计规范》（JTG B02-2013）；11.《公路交通安全设施设计细则》JTG/T D8l-2007；12.《公路自然区划标准》(JTJ 003-86)；3 设计标准：(1)桥梁宽度：S329线周家坝（毛坝）至昌河坝公路改建工程全线道路等级为三级公路，路基宽度为8.5m，横断面组成为0.5m防撞护栏+7.5（11）m行车道+0.5m防撞护栏。
（8.5m宽）（11m宽）其中K21+07观音峡2号桥平面位于R=60m的圆曲线上，曲线加宽值为1.2m，本次设计采用桥梁整体加宽来满足曲线变化的要求，故桥宽采用11.0m，上部构造边板悬臂与观音峡1号桥相同（50.5cm），以便于统一施工。
(2) 桥涵设计荷载:公路-Ⅰ级。
(3) 设计洪水频率:小桥1/25 ；(4) 地震动峰值加速度: 0.2g。
(5) 抗震设防类别为D类，抗震设防措施等级为8级。
(6) 桥梁设计使用年限：小桥30年。
(7) 桥梁桥面铺装：采用15cm C50防水混凝土现浇层；桥面混凝土铺装层内采用HRB400(φ12)绑扎钢筋网补强，纵横向间距均为10cm。
(8) 伸缩装置：GQF-C40型伸缩缝。
(9) 桥头搭板：为减轻由于桥台与桥头路基沉降差引起的桥头跳车，设置了桥头搭板，桥头搭板布置在桥台侧墙或耳墙之间。
二桥位、桥型方案的选择施工图设计中，沿线桥梁桥位选择时，充分考虑了沿线地域特点，桥位选择在服从路线总体走向的基础上，将路线布置与桥梁方案有机地结合起来，路桥综合考虑；同时加强了工程地质勘察，认真分析各种不利工程地质状况对桥位选择，孔跨布置结构形式等的影响。
桥梁结构尽量选择安全、实用、综合造价低、美观的结构形式，桥梁上部结构多采用中小标准跨径的预制板梁，做到技术可行、经济合理，并尽量做到标准化、系列化和机械化，通过在适当位置设置大型预制场，集中预制桥梁上部结构，在保证工程质量的前提下，加快工程建设进度、方便施工、降低造价。
全线共新建小桥3座，典型桥梁具体桥位、桥型及相关设计情况如下：1、K13+200 观音峡1号桥桥位处原为1-13m钢筋混凝土矩形板桥；现需拆除后在原桥位处新建桥梁，经调查：该桥跨越观音峡水电站出口，桥位紧邻犀牛江。
原桥在宽度及荷载等级方面已不能满足拟建公路的要求，需拆除新建。
结合路线平纵设计、桥梁行洪能力、地质勘察及全线桥梁布设情况，新建东阳河沟桥为1-13m预应力混凝土空心板桥，下部结构采用U形台，基础为明挖扩大基础，桥面宽度为8.5m（净7.5m+2×0.5m），桥梁全长25.04m。
该桥平面位于直线上，2、K21+078 观音峡2号桥桥位处原为1-13m钢筋混凝土矩形板桥；现需拆除后在原桥位处新建桥梁，经调查：该桥跨越观音峡水电站出口，桥位紧邻犀牛江。
原桥在宽度及荷载等级方面已不能满足拟建公路的要求，需拆除新建。
结合路线平纵设计、桥梁行洪能力、地质勘察及全线桥梁布设情况，新建东阳河沟桥为1-13m预应力混凝土空心板桥，下部结构采用U形台，基础为明挖扩大基础，桥面宽度为11m（净10m+2×0.5m），桥梁全长25.04m。
该桥平面位于R=75m的圆曲线上，曲线加宽值为1.2m，针对该桥所在圆曲线半径较小，且为单跨桥梁，本次设计采用桥梁整体加宽来满足曲线变化的要求。
桥梁中心线位于路线中心线右侧1.25m，桥梁以直线形式布设，桥梁横坡采用偏向内侧的2%的单向坡以满足曲线超高的要求。
2、K24+170 柑柏村桥原为1-8.0m矩形板桥，为支流小水渠，目前拆除新建为1-8.0m钢筋混凝土矩形板桥。
原桥在宽度及荷载等级方面已不能满足拟建公路的要求，需拆除新建。
结合路线平纵设计、桥梁行洪能力、地质勘察及全线桥梁布设情况，新建东阳河沟桥为1-8m钢筋混凝土空心板桥，下部结构采用重力式一字型台，基础为明挖扩大基础，桥面宽度为8.5m（净7.5m+2×0.5m），桥梁全长8.74m。
该桥平面位于直线上，三主要材料及新技术新工艺的采用情况1、空心板梁：预应力混凝土空心板梁采用交通部颁发《装配式后张法预应力混凝土简支空心板梁上部构造》。
桥梁结构主要材料规格以设计图纸中标明为准，一般材料规格如下：(1) 混凝土强度等级：上部空心板梁：C50；防撞护栏：C30 ；桥面铺装：为15cm厚C50防水混凝土。
桥台台帽采用C30混凝土；台身及基础均采用C20混凝土；支座垫石采用C40混凝土。
(2) 普通钢筋及预应力钢筋：普通钢筋采用HPB300和HRB400钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB1499.1—2008）和《钢筋混凝土用热轧带肋钢筋》（GB1499.2—2007）的规定。
预应力钢筋采用抗拉强度标准值f pk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T 5224—2003）的规定。
预应力成孔方式采用金属波纹管。
(3) 钢板：钢板应采用《碳素结构钢》GB/T 700-2006规定的Q235B钢板。
(4) 伸缩缝：桥两端均采用C40型伸缩缝。
浇筑桥台背墙时，应注意预埋伸缩缝预留钢筋。
(5) 锚具：采用15-4型15-5型系列锚具及其配件；预应力管道采用圆形金属波纹管。
(6) 支座：采用板式橡胶支座，详细设置请参见相应图纸，预制空心板时应注意预埋支座预留钢筋和钢板。
四桥梁结构分析计算及计算参数的选取情况1 空心板梁计算(1) 本通用图的结构体系为简支结构，按部分预应力A类构件设计。
(2) 设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数按铰接板法计算，并采用空间结构计算软件校核。
(3) 设计参数1) 混凝土：重力密度γ=26.0kN/3m，弹性模量为E=3.45×410MPa。
2) 沥青混凝土:重力密度γ=24.0kN /3m。
3) 预应力钢筋:弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ξ=0.3。
4) 锚具: 锚具变形钢筋回缩按6mm(一端)计算; 金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。
5) 竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）规定取值。
(4) 一块板板端支点最大反力：13m跨径五桥梁耐久性设计养护维修设施设计情况根据“耐久适用”的要求，考虑“便于养护”因素，桥涵设计加强了提高结构的耐久性的措施，体现“节约型交通”和“可持续发展”的设计原则。
桥梁结构作为公路系统的一个子系统，应将桥梁结构放到桥梁—公路—自然—经济—社会的大系统中去考虑，不但要统筹桥梁与公路内部的关系，还要统筹建设运营养护的关系。
设计时不能只关注桥梁建设的初期成本，同时还应对运营养护等后期成本加以关注，重视桥梁的耐久性设计。
1 构件本身的耐久性进行桥梁设计时重点关注了桥梁的耐久性设计，对于上部结构，在没有净空要求的位置尽量采用刚度较大的构件，适当增加结构的建筑高度，以增加结构的抗疲劳能力。
2 关注混凝土结构的防腐，提高结构的耐久性规范耐久性要求，所有主筋净保护层均不小于4cm，箍筋钢筋净保护层均不小于2.5cm，防裂及分布钢筋净保护层不小于2.0cm，基础钢筋净保护层以不小于7.5cm控制。
3 构件的可维修可更换性按三层结构设置，即沥青混凝土+防水层+混凝土现浇层，这种分层设置方式可以增加桥面铺装的可更换性，增加桥面的防排水性能，避免桥面水渗入梁体引起钢筋锈蚀。
对于支座伸缩缝等在桥梁运营过程中等容易出现劳损破坏的部分，充分考虑物件的耐久性和可更换性，降低养护费用，简化养护程序。
六施工方法及施工注意事项1 预应力混凝土空心板有关桥梁的施工工艺材料要求及质量检查标准，除按《公路桥涵施工技术规范》（JTG/T F50-2011）有关条文办理外，还应特别注意以下事项：1) 空心板预制①浇筑空心板混凝土前应严格检查伸缩缝泄水管护栏支座等附属设施预埋件是否齐全，确定无误后方可浇筑。
施工时，应保证预应力孔道及钢筋位置准确，控制混凝土骨料最大粒径不得大于20mm。
浇筑混凝土时应充分振捣密实，严格控制其质量。
②为了防止预制板上拱过大，及预制板与桥面现浇层由于龄期差别而产生过大收缩差，存梁期不超过90d，若累计上拱值超过计算值8mm, 应采取控制措施。
预制空心板在钢束张拉完成后各存梁期跨中上拱度计算值及二期恒载所产生的下挠值如下表所示：13m跨径③空心板预制时，按1m一道在铰缝的侧模嵌上500mm长的φ6钢筋，形成6mm凹凸不平的粗糙面。
④空心板预制时，除注意按本册设计图纸预埋钢筋和预埋件外，桥面系伸缩缝护栏及其它相关附属构造，均应参照有关图纸施工，护栏预埋钢筋必须预埋在预制空心板内。
2) 预应力工艺①预应力管道的位置必须严格按坐标定位并用定位钢筋固定，定位钢筋与空心板腹板箍筋点焊连接，严防错位和管道下垂，如果管道与钢筋发生碰撞，应保证管道位置不变而适当挪动钢筋位置。
浇筑前应检查波纹管是否密封，防止浇筑混凝土时阻塞管道。
②预制空心板预应力钢束必须待混凝土立方体强度达到设计混凝土强度等级的85%后，且混凝土龄期不小于7d，方可张拉。
施工单位在条件具备时应适当增加龄期，提高混凝土弹性模量，减少反拱度。
预应力钢束采用两端同时张拉，锚下控制应力为0.75f pk=1395MPa。
③施加预应力应采用张拉力与引伸量双控。
