第1篇一、实验目的本次实验旨在通过光学像差实验，加深对光学像差的理解，掌握光学像差的基本原理和分类，并学会使用光学仪器测量和评估光学系统的像差。
二、实验原理光学像差是光学系统中存在的缺陷，会导致成像质量下降。
根据像差与颜色是否有关、像差是轴上点产生的还是轴外点产生的，可以将像差分为多种类型，如球差、慧差、像散、场曲、畸变等。
三、实验仪器与材料1. 光学系统：包括透镜、反射镜、光阑、光束整形器等；2. 光源：激光器；3. 探测器：光电探测器；4. 仪器：成像系统、光束整形器、光路控制器等。
四、实验内容1. 实验一：测量球差（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出球差值。
2. 实验二：测量慧差（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变光轴倾斜角度，记录不同倾斜角度下探测器的信号强度；（4）分析信号强度与倾斜角度的关系，得出慧差值。
3. 实验三：测量像散（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变光轴倾斜角度，记录不同倾斜角度下探测器的信号强度；（4）分析信号强度与倾斜角度的关系，得出像散值。
4. 实验四：测量场曲（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出场曲值。
5. 实验五：测量畸变（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出畸变值。
7种常见像差的原因像差是指光学系统在成像过程中产生的图像质量不理想的现象。
下面将介绍光学系统中常见的7种像差原因，包括球差、散光、像散、像场弯曲、畸变、色差和像间干涉。
1. 球差：球差是由于光线通过球面透镜时，不同入射位置的光线会聚或发散到不同焦点位置而导致的像差。
球差的主要表现是像点失焦，即中央和边缘部分的图像清晰度不同。
球差可以通过使用非球面透镜或复合透镜进行校正。
2. 散光：散光是由于透镜的曲率在不同方向上不同而引起的像差。
散光使得图像的焦点在不同的平面上，导致成像模糊。
散光可以通过使用散光校正透镜或非球面透镜进行校正。
3. 像散：像散是由于透镜的不同色散特性引起的像差。
不同波长的光线通过透镜后，会聚到不同的焦点位置，导致不同颜色的图像产生色差。
像散可以通过使用折射率不同的材料组合或使用色散补偿透镜进行校正。
4. 像场弯曲：像场弯曲是指光线通过透镜时，不同位置的像点距离透镜中心的距离不一致，导致图像的形状在不同位置有畸变。
像场弯曲可以通过使用非球面透镜进行校正。
5. 畸变：畸变是由于透镜的形状或光线的折射发生变化而引起的像差。
畸变可以分为桶形畸变和垫形畸变。
桶形畸变使得图像中心位置变窄，而边缘位置扩展；垫形畸变使得图像中心位置扩展，而边缘位置收缩。
畸变可以通过使用非球面透镜或使用畸变校正透镜进行校正。
6. 色差：色差是由于不同波长的光线通过透镜后，折射程度不一样而产生的像差。
常见的色差有色焦差和色散，色焦差是指不同颜色的光线聚焦位置不同，色散是指不同颜色的光线折射程度不同。
色差可以通过使用折射率不同的材料组合或使用色差补偿透镜进行校正。
7. 像间干涉：当光线经过光学系统中的多个透镜或镜面反射时，光线的相位差会导致干涉现象。
这种干涉现象会产生亮度变化或干涉条纹等干扰图像质量的现象。
像间干涉可以通过设计光学系统的结构，如透镜组的距离和角度等参数进行校正。
以上是光学系统中常见的7种像差原因的介绍。

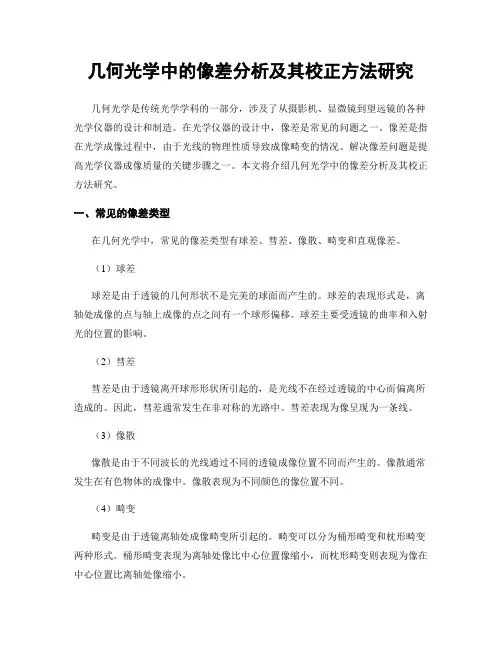

几何光学中的像差分析及其校正方法研究几何光学是传统光学学科的一部分，涉及了从摄影机、显微镜到望远镜的各种光学仪器的设计和制造。
在光学仪器的设计中，像差是常见的问题之一。
像差是指在光学成像过程中，由于光线的物理性质导致成像畸变的情况。
解决像差问题是提高光学仪器成像质量的关键步骤之一。
本文将介绍几何光学中的像差分析及其校正方法研究。
一、常见的像差类型在几何光学中，常见的像差类型有球差、彗差、像散、畸变和直观像差。
（1）球差球差是由于透镜的几何形状不是完美的球面而产生的。
球差的表现形式是，离轴处成像的点与轴上成像的点之间有一个球形偏移。
球差主要受透镜的曲率和入射光的位置的影响。
（2）彗差彗差是由于透镜离开球形形状所引起的，是光线不在经过透镜的中心而偏离所造成的。
因此，彗差通常发生在非对称的光路中。
彗差表现为像呈现为一条线。
（3）像散像散是由于不同波长的光线通过不同的透镜成像位置不同而产生的。
像散通常发生在有色物体的成像中。
像散表现为不同颜色的像位置不同。
（4）畸变畸变是由于透镜离轴处成像畸变所引起的。
畸变可以分为桶形畸变和枕形畸变两种形式。
桶形畸变表现为离轴处像比中心位置像缩小，而枕形畸变则表现为像在中心位置比离轴处像缩小。
（5）直观像差直观像差是由于双眼视差造成的。
这种像差只在使用立体投影设备时才会发生。
二、像差的校正方法几何光学中的像差问题对光学成像效果产生很大的影响，因此需要进行校正。
像差的修正方法主要分为机械校正和光学增透膜校正。
（1）机械校正机械校正是通过调整光学设备的物理组成来修正像差。
例如针对球差，可以通过调整镜头的半径或透镜的位置来减少球差。
针对像散和彗差，可以通过调整光路长度的方法来校正。
（2）光学增透膜校正光学增透膜校正是针对透镜表面特殊的膜层来纠正像差的。
这种膜层可以设计成具有衍射干涉能力的结构。
当入射光经过增透膜时，在不同的光程下呈现出对应的基态一次性干涉。
通过设计增透膜的结构，可以校正不同类型的像差。
光学系统成像的像差的描述在光学系统中，成像的品质受到多种因素的影响，其中最主要的因素之一就是像差。
像差是指光学系统由于各种原因导致成像结果与理想成像结果的差异。
在实际应用中，我们需要尽可能减小像差，以获得清晰、准确的成像。
1.球差球差是由于光线通过透镜时，不同离轴位置的光线聚焦点与光轴上的光线聚焦点不一致而产生的像差。
球面透镜会使离轴光线聚焦于球心之前或之后，从而导致像差。
为了减小球差，可以采用非球面透镜或者多个球面透镜组合的方法。
2.色差色差是指不同波长的光线通过透镜后，其聚焦点位置不同所引起的像差。
由于光线的折射率随着波长的不同而变化，所以不同波长的光线在经过透镜后会有不同的折射效果，从而导致色差。
为了减小色差，可以采用消色差透镜、复合透镜等方法。
3.像散像散是指透镜或者光学系统在聚焦光线时，不同位置的光线聚焦点不在同一平面上而产生的像差。
像散分为径向像散和切向像散两种。
径向像散是指光轴上的光线与离轴光线在像平面上的聚焦点不一致，而切向像散则是指光轴上的光线与离轴光线在像平面上的聚焦点不在同一条直线上。
为了减小像散，可以采用适当的光学元件，如棱镜等。
4.畸变畸变是指光学系统在成像过程中，使得直线或者平面失真的现象。
畸变分为径向畸变和切向畸变两种。
径向畸变是指光线通过光学系统后，离轴的像点与光轴上的像点之间的距离不一致，而切向畸变则是指光线通过光学系统后，离轴的像点与光轴上的像点之间的位置关系不一致。
为了减小畸变，可以采用非球面透镜或者适当的校正方法。
5.散焦深度散焦深度是指光学系统在成像过程中，能够保持清晰成像的距离范围。
当物体与透镜或者光学系统的距离超出散焦深度时，成像会变得模糊不清。
散焦深度受到孔径大小和焦距的影响。
为了增加散焦深度，可以使用小孔径和长焦距的透镜。
光学系统成像的像差是由于光线经过透镜或者光学系统时，由于各种因素导致成像结果与理想成像结果的差异。
常见的像差包括球差、色差、像散、畸变和散焦深度等。
光学光的相干与像差光学是研究光的传播和相互作用的科学，而在光学中，相干性和像差是两个重要的概念。
本文将就光学中光的相干性与像差进行讨论。
一、光的相干性光的相干性是指光波之间存在一定的相位关系，从而能够产生干涉和衍射现象。
相干性可分为时域相干性和空域相干性两种。
1. 时域相干性时域相干性描述了光波的波面沿时间的波动情况，常用的指标是相干时间和相干长度。
相干时间指的是光波保持相干的时间，而相干长度则是光波保持相干的传播距离。
在干涉与相干技术中，要求相干时间和相干长度足够大，以使得干涉条纹清晰可见。
2. 空域相干性空域相干性描述了光波的波前之间的相关性，即光波在空间上的相干程度。
常用的指标是相干面和相干长度。
相干面指的是在一定空间范围内，光波的波前保持相干的面积，而相干长度则是在单位波前面积上保持相干的传播距离。
在光学成像中，要求相干面和相干长度要足够小，以获得清晰的像。
二、光的像差像差是指在光学成像过程中，由于光学元件的制造或系统结构等原因导致的成像不良现象。
常见的像差可以分为球差、色差、像散等。
1. 球差球差是由于成像光线与透镜球面不完全垂直而引起的成像偏差。
球差会导致像点的位置随着视场位置的改变而发生变化，影响清晰度和分辨率。
2. 色差色差是指透镜不同波长的光折射率不同，导致不同波长的光线在透镜中聚焦点位置不同而引起的像差。
色差会导致不同颜色的光线无法同时聚焦，影响色彩还原能力。
3. 像散像散是指成像后光斑的位置与入射光的孔径和波长有关，导致像点的位置随着视场位置的改变而发生变化。
像散会导致像面失真，出现条纹等现象。
三、光学成像技术中的应用相干性和像差在光学成像技术中具有重要的应用价值。
1. 光学相干层析成像在医学领域，利用光学相干层析成像技术可以观测到组织的微小结构和病变情况。
该技术利用光波的相干性，通过对光的干涉测量，可以获得组织的三维分布信息，为医生提供了重要的辅助诊断手段。
2. 光学设计中的像差补偿在光学设计中，人们通过对透镜和光学系统的设计和优化，来尽量减小各种像差。
光学系统中的像差有哪些类型关键信息项：1、像差的定义：＿___________________________2、球差：＿___________________________定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________3、彗差：＿___________________________定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________4、像散：＿___________________________定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________5、场曲：＿___________________________定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________ 6、畸变：＿___________________________定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________ 7、色差：＿___________________________定义：＿___________________________轴向色差：定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________倍率色差：定义：＿___________________________影响因素：＿___________________________校正方法：＿___________________________像差是指实际光学系统中，由非理想光学元件或光学系统的不完善性导致的成像与理想成像之间的偏差。
几何光学像差光学设计第四版课后题摘要：一、几何光学概述1.几何光学基本概念2.几何光学成像原理二、光学像差概述1.像差的定义及分类2.影响光学系统成像质量的因素三、光学设计基本方法1.光学设计的目标与要求2.光学设计的基本步骤四、光学设计实例分析1.望远镜设计2.显微镜设计3.投影仪设计五、课后习题解答1.题目梳理2.解题思路与步骤正文：一、几何光学概述1.几何光学基本概念几何光学是研究光的传播、成像和光学系统性能的科学。
它主要涉及光的传播规律、成像原理和光学系统的设计与评价。
在几何光学中，我们关心的是光线的传播路径、光线的会聚程度以及光斑的大小等光学特性。
2.几何光学成像原理几何光学成像原理是基于光的传播路径和光的会聚特性。
当光线经过透镜或其他光学元件时，光线的传播方向会发生改变，最终在成像面上形成图像。
根据成像质量的评价标准，我们可以对光学系统的性能进行评估。
二、光学像差概述1.像差的定义及分类光学像差是指光学系统在成像过程中，成像面上的光斑与理想成像光斑之间的偏差。
根据像差的性质和产生原因，可以将光学像差分为以下几类：球面像差、彗形像差、像散、场曲、畸变等。
2.影响光学系统成像质量的因素光学系统的成像质量受到多种因素的影响，如光学元件的加工精度、光学系统的结构参数、光源的稳定性、成像面的平整度等。
在实际应用中，我们需要根据实际需求和成像条件，合理选择光学元件和设计光学系统，以达到较好的成像效果。
三、光学设计基本方法1.光学设计的目标与要求光学设计的目标是实现高质量成像，具体要求包括：成像清晰、像差较小、成像范围合适、光学系统体积和重量适中等。
2.光学设计的基本步骤光学设计的基本步骤包括：确定设计目标、选择光学系统结构、选取光学元件、计算光学系统的性能参数、优化设计与评价、制作与测试等。
四、光学设计实例分析1.望远镜设计望远镜设计中，我们需要关注物镜和目镜的焦距、放大倍数、视场角等参数。
在设计过程中，要充分考虑光学系统的成像质量、体积和重量等因素。
以下光学系统成像的像差的描述
以下是光学系统中常见的像差描述：
1.球差：由于光线在透镜不同位置通过时会发生不同的折射，导致焦距随着孔径的变化而变化，从而使成像位置产生偏移。
2.彗差：光线通过凸透镜时，边缘的像点会比中央的像点更靠近透镜的轴线，导致成像位置不准确。
3.色差：由于不同波长的光线在透镜中的折射率不同，导致不同颜色的光线聚焦位置不同，从而产生颜色的像差。
4.畸变：透镜或镜面的形状不完美，导致成像时会出现图像的畸变，如桶形畸变和枕形畸变等。
5.像散：由于光线经过透镜时的色散效应，不同波长的光线在成像平面上产生不同的焦点位置。
6.像场弯曲：不同位置的光线在透镜中会有不同的折射角度，从而导致成像平面上的像点不在同一平面上。
7.像散（球差散）：由于透镜球面折射的不均匀性，不同孔径处的像点在成像平面上会呈现散焦状态。
8.辐散：成像平面上的像点的直径会在离轴处发生扩散，导致成像质量下降。
9.像场曲率：成像平面上不同位置对应的焦距不同，导致图像在边缘处出现失真。
以上是常见的光学系统成像的像差的描述，不同像差的影响程度和解决方法也不同，工程师需要根据具体情况进行优化和校正。
像差像差（全称色像差， aberration）是指实际光学系统中，由非近轴光线追迹所得的结果和近轴光线追迹所得的结果不一致，与高斯光学（一级近似理论或近轴光线）的理想状况的偏差。
像差主要分为球差、彗差、场曲、像散、畸变、色差以及波像差。
词条对上述像差进行了详细的介绍。
1像差简介像差一般分两大类：色像差和单色像差。
色像差简称色差，是由于透镜材料的折射率是波长的函数，由此而产生的像差。
它可分为位置色差和放大率色差两种。
单色像差是指即使在高度单色光时也会产生的像差，按产生的效果，又分成使像模糊和使像变形两类。
前一类有球面像差、彗形像差和像散。
后一类有像场弯曲和畸变。
实际工作中光学系统所成的像与近轴光学(Paraxial Optics，高斯光学)所获得的结果不同，有一定的偏离，光学成像相对近轴成像的偏离称像差。
由于像差使成像与原物形状产生差异。
复色光引起的色像差简称色差；非近轴单色光则引起单色像差。
初级像差又分为五种，分别为：球面像差、彗形像差、像散、像场弯曲和畸变五种。
摄影影头因制作不精密，或人为的损害，不能将一点所发出的所有光线聚焦于底片感光膜上的同一位置，使影像变形，或失焦模糊不清。
实际的光学系统存在着各种像差。
一个物点所成的像是综合各种像差的结果；此外实际光学系统完全可以不调焦在理想像平面处，这时像差（指在这个实像面上的像斑）当然也要变化。
在天文上常用光线追迹的点列图来表示实际像差；也可用波像差来表示像差，由一个物点发出的光波是球面波，经过光学系统后，波面一般就不再是球面的。
它与某一个基准点为中心的球面的偏离量，乘以该处介质的折射率值，称为波像差。
赛德尔的五像差[1]1856年德国的赛德尔，分析出五种镜头像差源之于单一色（单一波长）。
此称为赛德尔五像差。
2球差在共轴球面系统中，轴上点和轴外点有不同的像差，轴上点因处于轴对称位置，具有最简单的像差形式。
当轴上物点的物距L确定，并以宽光束孔径成像时，其像方截距随孔径角U（或孔径高度h）的变化而变化，因此轴上物点发出的具有一定孔径的同心光束，经光学系统成像后不复为同心光束。
几何光学中的七种像差包括球差、彗差、像散、场曲、畸变、位置色差和倍率色差。
下面是对这些像差的简要介绍：
球差：是轴上点发出的宽光束经过透镜后，在像面上形成的弥散斑的形状。
它是由于透镜的球形表面造成的。
彗差：轴外物点发出宽光束，经过光学系统后，在像面上呈彗星状的光斑，这样的像差称为彗差。
像散：由于透镜的折射面不是平面，造成轴上点发出的宽光束经过透镜后，子午细光束与会聚细光束的交点不重合的像差称为像散。
场曲：垂直于光轴的平面物体经光学系统后所结成的清晰影像，若不在一垂直于光轴的平面内，而在一以光轴为对称的弯曲表面上，即最佳像面为一曲面，则此种像差称为场曲。
畸变：被摄物平面内的主轴外形在结像平面上变为曲线，则此曲线的畸变即为像差的一种，称为畸变。
位置色差：由于不同色光通过透镜时的折射率不同，在同一物距的同一物点经同一透镜所形成的两个像点在像方主光线方向上的分离。
倍率色差：由于不同色光通过透镜时的折射率不同，在同一物距的同一物点经同一透镜所形成的两个像点在垂直主光线方向上的分离。
请注意，这些像差会对成像质量产生不同程度的影响，需要在光学系统设计中进行考虑和控制。
