DW16-630万能式断路器安装使用说明书

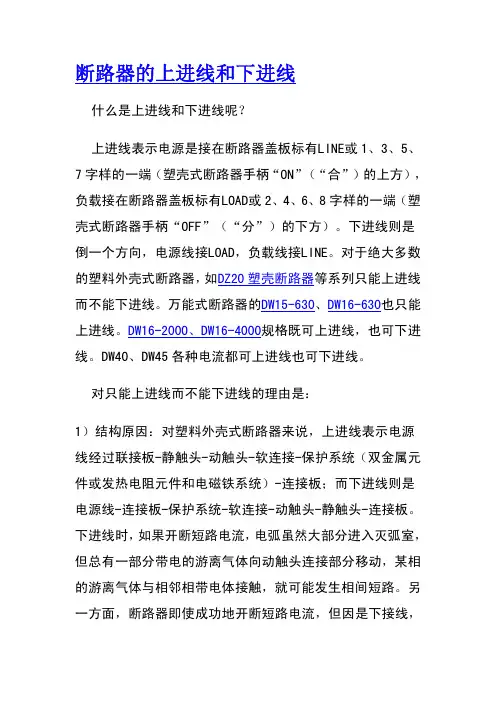

断路器的上进线和下进线什么是上进线和下进线呢？上进线表示电源是接在断路器盖板标有LINE或1、3、5、7字样的一端（塑壳式断路器手柄“ON”（“合”）的上方），负载接在断路器盖板标有LOAD或2、4、6、8字样的一端（塑壳式断路器手柄“OFF”（“分”）的下方）。

下进线则是倒一个方向，电源线接LOAD，负载线接LINE。

对于绝大多数的塑料外壳式断路器，如DZ20塑壳断路器等系列只能上进线而不能下进线。

万能式断路器的DW15-630、DW16-630也只能上进线。

DW16-2000、DW16-4000规格既可上进线，也可下进线。

DW40、DW45各种电流都可上进线也可下进线。

对只能上进线而不能下进线的理由是：1）结构原因：对塑料外壳式断路器来说，上进线表示电源线经过联接板-静触头-动触头-软连接-保护系统（双金属元件或发热电阻元件和电磁铁系统）-连接板；而下进线则是电源线-连接板-保护系统-软连接-动触头-静触头-连接板。

下进线时，如果开断短路电流，电弧虽然大部分进入灭弧室，但总有一部分带电的游离气体向动触头连接部分移动，某相的游离气体与相邻相带电体接触，就可能发生相间短路。

另一方面，断路器即使成功地开断短路电流，但因是下接线，保护系统、软连接、公共转轴一直处于电源电压下（尽管无电流流过），将使绝缘件老化，也可能产生相间爬电等事故。

2）恢复电压的原因：所谓恢复电压是指断路器开断短路电路的过程，加在动静触头之间的电压。

只要电弧经过拉长和驱入灭弧室，使其受冷却，提高电弧电阻和电弧电压，且电弧电压大于恢复电压时，电弧才能被熄灭。

恢复电压分有稳态恢复电压和暂态恢复电压两种。

暂态恢复电压有两个重要参数就是振荡频率f和过振荡系数r，f和r越大，触头间的电压增大速度也越高，电弧的熄灭就更困难。

而振荡频率! 则与线路的电感、电容和电阻有很大的关系。

下进线因为有一大串的元件，电感、电容。

电阻相对于上进线要高很多（上进线仅是流过连接板和静触头），所以它的暂态恢复电压也高很多，熄灭电弧很困难，常常引起击穿而电弧重燃。

DW 15-630断路器说明书（大概内容）DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15－630断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V 时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

(3)由于继电器长期处于高电压之下，造成触点表面氧化，接触电阻变大，触点无法正常接通工作。

DW15-630万能断路器更换操作机构检修作业指导书
1.危害辨识
1.1配电柜内作业，仅部分设备断电；
1.2防止人身触电事故；
2.准备阶段
2.1物质：备用同型号操作机构
2.2工具：电工常用工具一套、标签纸、绝缘纸一张；
2.3人员：两名
2.4票证：票证：《电气作业检修票》。

2.5方案：根据以上内容编制检修方案
2.6安全学习：根据检修方案，组织参与人员进行安全学习.
3.实施阶段
3.1断开主电源及操作电源，有的操作电源有几处要特别注意，用绝缘纸与其它电源隔离；
3.2下掉合闸电磁铁,分闸电磁铁,及失压线圈电源线
3.3下掉断路器操作机构面板上的4颗M8螺丝,取下操作机构
3.4新换操作机构在不受外力作用下,面板分合闸指示,显示在”分合”一半的位置,将左下角的滚轮压下后,显示”分”后,即可安装操作机构(安装时用一把尖嘴钳,塞到滚轮里,特别适用)
3.5上操作机构时,特别注意脱扣半轴的小凸臂应处于水平的位置,(如果朝下,将不能正常合闸)安装时可用长柄起子,将小凸臂顶着安装,还要注意到合闸控制箱的电源线,不能被操作面板压着
3.6上好操作机构,手动压下失压线圈的衔铁,手动合闸正常后,将合闸线圈,分闸线圈及失压线圈线接好
3.7送操作电源,空试断路器合分闸是否正常,对于操作电源和主电源在一起的设备,应将设备的电源线拆开后,方可试车
4.检修时间：1小时
5.交接阶段
5.1工具物质回收,作业现场打扫.
5.2通知所在岗位操作工，该台设备检修完毕，可以送电试车.
5.3协助试车.
5.4设备检修后的档案记录.。

DW15-1000~6300系列万能断路器安装、维护手册
“贮，，此时按合闸“
；按下分闸“
图2
1
2
接地螺丝左侧视图
1.JTX继电器
14.手动分闸按钮
二、主要结构及原理概述
3
三、预储能改电动快速（直接合闸）
、预储能改电动快速方法如下图：
复位拉簧摘下
后，将储能顶板用扎带
和轴扎在一块
将释能电磁铁
4
四、断路器不能合闸故障检测和处理方法（一）
7
6
8
五、断路器不能合闸故障检测和处理方法（二）
有间隙
无间隙
黄铜杠杆
欠压拉簧
10
9
11
12
13
注明:
1.采用此措施断路器将不再具有保护功能，所以尽量不采用。

2.在采用该方法时，扣板与半轴咬合量必须达到要求，否则仍不能闭合。

14。

自由脱扣机构可用手柄直接手动操作或通过杠杆操作机构连接操作或通过电动机操作使断路器闭合。

自由脱扣机构的动作分为“再扣”、“闭合”、“断开”三个程序： 再扣：当断路器断开后，自由脱扣机构由闭合位置沿反时针方向旋转，这时自由脱扣机构的杠杆4把主轴杠杆的销钉5钩住，并且杠杆的销钉5有一力作用到杠杆4上，使自由脱扣机构的三个杠杆互相搭住（图5）形成再扣位置，准备下一次闭合。

闭合：在自由脱扣机构再扣之后，将机构从再扣位置沿顺时针方向旋转，直至机构上杠杆4（图3）与扣片6扣住为止。

闭合速度与操作速度有关。

断开：杠杆7（图3）得到从任一脱扣器而来的作用力，使杠杆7沿顺时针方向旋转，推动杠杆8，使杠杆9与杠杆8解脱，在断开弹簧和触头弹簧的反作用力的作用下，断路器断开。

用手动断开时，机构从闭合位置沿反时针方向旋转，由于杠杆4（图3）被扣片6钩住而固定，手柄只能沿着杠杆4的横槽转动，这样杠杆4与杠杆9的连接解脱，断路器迅速断开。

用操作电动机的断路器必须由任一脱扣器来使断路器断开。

图5 自由脱扣机构再扣位置4图4 接触系统图3 传动机构12 478956不大于2m m不大于3mm3灭弧室外壳采用耐弧新材料制成，并配置了隔弧板,从而提高了断路联接导线及非磁性垫片8，用户不得随意更换，以免影响保护特性。

断路器热继电器动作后须经手动复位才能闭合断路器。

电动机操作机构适用于断路器远距离闭合操作。

采用交直流串激电动机，电动机操作电路图见图7。

当按下闭合按钮SB2，继电器K3得电,电动机旋转，继电器K2也得电，电动机继续旋转至断路器闭合,辅助触头DF断开，电动机操作机构上的行程开关XK转换，继电器K3失电,同时电动机断电，并使电动机实现能耗制动。

如果SB2仍处于接通位置，而断路器因不正常现象而断开，由于继电器K2仍有电，可防止断路器再次闭合。

（a）AC220/380V （b）DC110/220VFU FUUs3 SB2SB2电源按钮电源按钮K2 K2 K2 K3 K3K3K3K3K3K3 K3 K3K3DF XK R1R1R2 SQ ZdZdM M + + --图6 热—电磁式过电流脱扣器23 41 5 6 787图8 DW16-2000直接手柄操作及电动机操作的安装尺寸和外形尺寸图9 DW16-2000杠杆操作安装尺寸R 300450±1.2565360598.5m a x558max 400±1.15 136 31R 235120109250450550559044±0.3112628090483104aIn(A)A(mm)800~1000810141600200011011050264-φ1412-φ13958图10 DW16-4000断路器的安装尺寸和外形尺寸7 安装使用及维护7.1.1 安装前先检查断路器的规格是否符合使用要求。

【文章标题】：探秘dw16-630万能断路器的工作原理【序号一】引言在现代电气系统中，断路器扮演着至关重要的角色，它们可以保护电路免受过载和短路的影响，确保电气系统的安全运行。

其中，dw16-630万能断路器作为一种常见的电器设备，其工作原理备受关注。

本文将深入探讨dw16-630万能断路器的工作原理，帮助读者全面理解其运行机制。

【序号二】dw16-630万能断路器的基本原理dw16-630万能断路器是一种用于低压配电系统的保护装置，其主要功能是在电路发生过载或短路时迅速切断电源，以避免对电气设备和人员造成损害。

其工作原理可以简单概括为电磁吸合和释放。

当电路正常运行时，断路器的触点闭合，电流顺利通过；当电路发生异常情况时，电流超过额定值，电磁线圈产生磁场，引起触点瞬间吸合，切断电路。

【序号三】dw16-630万能断路器的详细工作原理深入了解dw16-630万能断路器的工作原理，需要对其内部结构和电气特性有所了解。

dw16-630万能断路器内部包含电磁线圈、触点、弹簧和触发机构等组件。

当电路发生过载或短路时，电磁线圈受到电流作用，产生磁场使触点吸合；同时弹簧的压缩也帮助触点闭合，形成电路中断。

在触发机构的作用下，断路器能够实现手动和自动复位，确保电路恢复正常运行。

【序号四】对于dw16-630万能断路器的个人观点和理解从我的角度来看，dw16-630万能断路器作为一种重要的电气设备，其工作原理的深入理解对于电气系统的安全和可靠运行至关重要。

其精巧的设计和精准的工作机制，能够有效保护电路和电气设备，从而最大程度地减少了意外事故的发生。

我对dw16-630万能断路器持有非常高的评价，认为它在现代电气系统中发挥着不可替代的作用。

【序号五】总结与展望通过本文的深入探讨，我们对dw16-630万能断路器的工作原理有了更加全面、深刻的理解。

也让我们对电气系统的安全运行有了更为清晰的认识。

未来，随着科技的不断发展，断路器的工作原理可能会有更大的创新和突破，我们期待着更加先进的电气保护技术能够为人们的生活和生产带来更多的便利和安全保障。

自由脱扣机构可用手柄直接手动操作或通过杠杆操作机构连接操作或通过电动机操作使断路器闭合。

自由脱扣机构的动作分为“再扣”、“闭合”、“断开”三个程序： 再扣：当断路器断开后，自由脱扣机构由闭合位置沿反时针方向旋转，这时自由脱扣机构的杠杆4把主轴杠杆的销钉5钩住，并且杠杆的销钉5有一力作用到杠杆4上，使自由脱扣机构的三个杠杆互相搭住（图5）形成再扣位置，准备下一次闭合。

闭合：在自由脱扣机构再扣之后，将机构从再扣位置沿顺时针方向旋转，直至机构上杠杆4（图3）与扣片6扣住为止。

闭合速度与操作速度有关。

断开：杠杆7（图3）得到从任一脱扣器而来的作用力，使杠杆7沿顺时针方向旋转，推动杠杆8，使杠杆9与杠杆8解脱，在断开弹簧和触头弹簧的反作用力的作用下，断路器断开。

用手动断开时，机构从闭合位置沿反时针方向旋转，由于杠杆4（图3）被扣片6钩住而固定，手柄只能沿着杠杆4的横槽转动，这样杠杆4与杠杆9的连接解脱，断路器迅速断开。

用操作电动机的断路器必须由任一脱扣器来使断路器断开。

图5 自由脱扣机构再扣位置4图4 接触系统图3 传动机构12 478956不大于2m m不大于3mm3灭弧室外壳采用耐弧新材料制成，并配置了隔弧板,从而提高了断路联接导线及非磁性垫片8，用户不得随意更换，以免影响保护特性。

断路器热继电器动作后须经手动复位才能闭合断路器。

电动机操作机构适用于断路器远距离闭合操作。

采用交直流串激电动机，电动机操作电路图见图7。

当按下闭合按钮SB2，继电器K3得电,电动机旋转，继电器K2也得电，电动机继续旋转至断路器闭合,辅助触头DF断开，电动机操作机构上的行程开关XK转换，继电器K3失电,同时电动机断电，并使电动机实现能耗制动。

如果SB2仍处于接通位置，而断路器因不正常现象而断开，由于继电器K2仍有电，可防止断路器再次闭合。

（a）AC220/380V （b）DC110/220VFU FUUs3 SB2SB2电源按钮电源按钮K2 K2 K2 K3 K3K3K3K3K3K3 K3 K3K3DF XK R1R1R2 SQ ZdZdM M + + --图6 热—电磁式过电流脱扣器23 41 5 6 787图8 DW16-2000直接手柄操作及电动机操作的安装尺寸和外形尺寸图9 DW16-2000杠杆操作安装尺寸R 300450±1.2565360598.5m a x558max 400±1.15 136 31R 235120109250450550559044±0.3112628090483104aIn(A)A(mm)800~1000810141600200011011050264-φ1412-φ13958图10 DW16-4000断路器的安装尺寸和外形尺寸7 安装使用及维护7.1.1 安装前先检查断路器的规格是否符合使用要求。

引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。

上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。

为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。

我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。

感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。

该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。

也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。

正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网作选择性保护。

限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。

DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。

抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。

1。

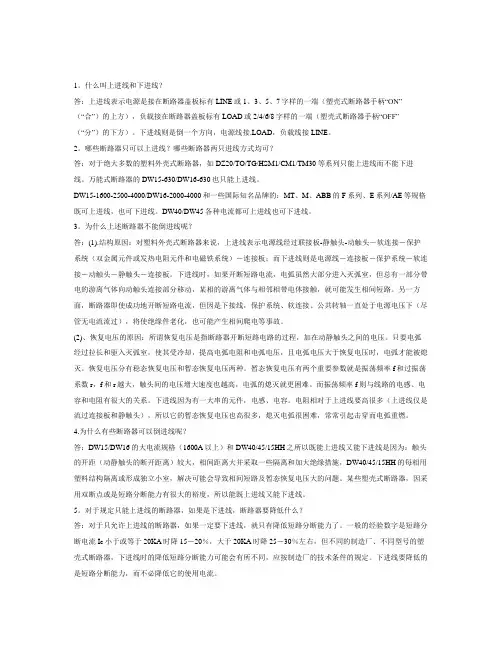

什么叫上进线和下进线？答：上进线表示电源是接在断路器盖板标有LINE或1、3、5、7字样的一端（塑壳式断路器手柄“ON”（“合”）的上方），负载接在断路器盖板标有LOAD或2/4/6/8字样的一端（塑壳式断路器手柄“OFF”（“分”）的下方）。

下进线则是倒一个方向，电源线接.LOAD，负载线接LINE。

2。

哪些断路器只可以上进线？哪些断路器两只进线方式均可？答：对于绝大多数的塑料外壳式断路器，如DZ20/TO/TG/HSM1/CM1/TM30等系列只能上进线而不能下进线。

万能式断路器的DW15-630/DW16-630也只能上进线。

DW15-1600-2500-4000/DW16-2000-4000和一些国际知名品牌的：MT、M、ABB的F系列、E系列/AE等规格既可上进线，也可下进线。

DW40/DW45各种电流都可上进线也可下进线。

3。

为什么上述断路器不能倒进线呢？答：(1).结构原因：对塑料外壳式断路器来说，上进线表示电源线经过联接板-静触头-动触头－软连接－保护系统（双金属元件或发热电阻元件和电磁铁系统）－连接板；而下进线则是电源线－连接板－保护系统－软连接－动触头－静触头－连接板。

下进线时，如果开断短路电流，电弧虽然大部分进入灭弧室，但总有一部分带电的游离气体向动触头连接部分移动，某相的游离气体与相邻相带电体接触，就可能发生相间短路。

另一方面，断路器即使成功地开断短路电流，但因是下接线，保护系统、软连接、公共转轴一直处于电源电压下（尽管无电流流过），将使绝缘件老化，也可能产生相间爬电等事故。

(2)、恢复电压的原因：所谓恢复电压是指断路器开断短路电路的过程，加在动静触头之间的电压。

只要电弧经过拉长和驱入灭弧室，使其受冷却，提高电弧电阻和电弧电压，且电弧电压大于恢复电压时，电弧才能被熄灭。

恢复电压分有稳态恢复电压和暂态恢复电压两种。

暂态恢复电压有两个重要参数就是振荡频率f和过振荡系数r，f和r越大，触头间的电压增大速度也越高，电弧的熄灭就更困难。

1 用途DW16-630 万能式断路器（以下简称断路器），主要用于交流50Hz，额定电流100A至630A，额定工作电压为400V或690V的配电网络中,用来分配电能、保护线路和电源设备的过载、欠电压、短路。

也可在交流50Hz、380V网络中用来保护电动机过载、欠电压和短路。

在正常条件下可分别作为线路不频繁转换及电动机的不频繁起动之用。

本产品符合GB14048.2等标准。

2 正常要作条件和安装条件2.1周围空气温度2.1.1上限值不超过+40℃；2.1.2下限值不超过-5℃；2.1.324h内的平均值不超过+35℃。

注：1.下限值为-10℃或-25℃的工作条件,在订货时用户须向制造厂申明。

2.上限值超过+40℃或下限值低于-25℃的工作条件，用户应制造厂协商。

2.2海拔安装地点的海拔不超过2000m。

2.3大气条件大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的平均最大相对湿度为90%。

同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

2.4污染等级：3级。

2.5安装类别断路器安装类别Ⅳ,辅助性电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。

3 型号含义与分类3.1断路器型号及含义DW 16 -□□用途代号(配电用断路器无代号,保护电动机用断路器以P表示)壳架等级额定电流设计代号万能式断路器-1-30/25kV Inm （A ）400（A ）6300.250.3250690V 上进线进线方式飞弧距离 mm cos φ注：分子为Icu ，分母为Ics 。

cos φ-2-3.2 断路器的分类3.2.1按用途分 a ）配电用； b ）保护电动机用；3.2.2按传动装置分 a ）手柄直接传动； b ）杠杆传动； c ）电动机传动。

3.2.3按脱扣器种类分a ）带过电流脱扣器和分励脱扣器；b ）带过电流脱扣器和欠电压脱扣器；c ）带过电流脱扣器、分励脱扣器和欠电压脱扣器；d ）带过电流脱扣器、接地脱扣器和分励脱扣器e ）带过电流脱扣器、接地脱扣器、分励脱扣器和欠电压脱扣器。

DW 15-630断路器说明书（大概内容）DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15－630断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V 时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

(3)由于继电器长期处于高电压之下，造成触点表面氧化，接触电阻变大，触点无法正常接通工作。

D W15-630断路器说明书-CAL-FENGHAI.-(YICAI)-Company One1DW 15-630断路器说明书（大概内容）DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15－630断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

DW 15-630断路器说明书（大概内容）DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15－630断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V 时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

(3)由于继电器长期处于高电压之下，造成触点表面氧化，接触电阻变大，触点无法正常接通工作。

智能型万能式断路器使用说明书1．概述适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

主要技术参数见表1表1主要技术参数2 .3主要技术性能. l智能型控制器保护特性的电流整定值范围及准确度见表2。

目次1、用途及分类 (1)2、型号与意义 (1)3、正常工作条件 (2)4、技术数据及性能 (2)5、主要结构及原理 (4)6、二次回路接线图 (9)7、断路器安装尺寸及外形尺寸 (10)8、安装使用维护 (14)9、订货须知 (15)注意：断路器合闸前，请按要求连接好欠电压脱扣器电源！1 用途及分类1.1 用途DW15-1600、2500、6300万能式断路器(以下简称断路器)的额定电流自 630A至6300A， 额定工作电压交流380V/1140V、50Hz，本断路器主要在配电网络中用来作为分配电能及保护线路和电源设备的过载、 欠电压和短路危害，在正常条件下也可作为线路的不频繁转换之用。

1.2 分类1.2.1 保护性能为非选择型。

1.2.2 按传动装置分正面手柄直接传动；电动机传动。

1.2.3 按脱扣器种类分具有过电流脱扣器和分励脱扣器；具有过电流脱扣器、欠电压瞬时(或延时)脱扣器；具有过电流脱扣器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

1.2.4 按过电流保护种类分过载及短路瞬时动作(电磁式)；过载长延时及短路瞬时动作(热磁式)；注：用户不需要过电流脱扣器时，可协商供货。

1.2.5 按进出线方式分垂直进出线水平进出线垂直进线、水平出线水平进线、垂直出线1.2.6 按是否有预储能分无预储能(储能及闭合操作一次完成)；有预储能(储能及闭合操作二次完成)。

1.2.7 按欠电压脱扣器分欠电压瞬时脱扣器；欠电压延时脱扣器。

2 型号与意义DW 15 -断路器壳架等级额定电流设计代号万能式断路器4.3.1 长延时过电流脱扣器各极同时通电时的动作特性见表3。

表3周围空气温度脱扣时间状 态从冷态开始从热态开始从冷态开始2h 不脱扣2h 内脱扣可返回时间＞8sI/Ir +30℃±2℃1.051.303.003 正常工作条件4 技术数据及性能3.1 周围空气温度为-5℃～+40℃且24h内的平均温度不超过+35℃。

DW15-1600工艺装配流程图
1、装辅助触头
将辅助触头放在框架中支架上对准孔位，用两只螺钉套装两只垫圈，从辅助触头上的孔中穿过，旋入支架上的螺孔中，调正辅助触头的位置，固紧螺钉。

2、装接线端子
先将绝缘板放在框架中支架上，在绝缘板上并列放上两只接线端子，对准孔位，用四只螺钉套装两只不同的垫圈，分别从两只接线端子的孔中穿过，经绝缘板旋入支架的螺孔中，拧紧固定。

3、装控制板
1）将控制板中的交流接触器用两只组合螺钉安装在支架上
2）用两只螺钉分别穿装两只不同垫圈后，将控制板安装在侧板上。

4、布线
5、装接触系统过电流脱扣器
6、调试
1）手动转盘时，转轴转动应灵活，电动机能可靠的带动机构动作
2）保证触头参数
3）当断路器处于断开位置时，辅助触头接触组的推杆应能有向上推动0.5~1的行程，可调整支架安装位置来达到。

4）当断路器闭合时，脱扣半轴与杠杆的接触面应为2~3可调整分断按钮弯板上的螺钉来达到。

5）当断路器闭合时，放大机构和调节螺杆从螺杆端面至杠杆间距离为5
6）过电流脱扣器初调开距为10~14
7）分励脱扣器在无外加电压时，衔铁与电磁铁心最大断开距离为5~7，可调整推杆上的调节螺母来达到。

当断路器处于闭合位置时，用手缓慢地腿和衔铁当其与电磁铁心尚有1~2的间隙时，断路器应能可靠的断开。

8）当断路器有预贮能时，释能电磁铁推杆的动作行程约为10~14.
9）断路器经出调后，应将断路器通断10次左右。

7、电校
8、装绝缘板
9、耐压试验
10、装标牌
11、装面板
12、装灭弧室
