iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
苹果iPhone 5在首批9个国家和地区上市，其中包括：美国、加拿大、英国、法国、德国、澳大利亚、日本、中国香港、新加坡。
就在各大手机类媒体奔赴首发上市现场的同时，已经对iPhone 5进行了详细的拆解。
下面，我们来具体看一下。
一，拆解前先重复一遍iPhone 5的规格：- 4英寸Retina屏幕，分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二，iPhone 5的外观改变了许多，最明显的是底部，底座接口变小了，耳机孔放在了底部，扬声器设计也改变了。
三，好消息是，iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS，iPhone 5的四个角保留了iPhone 4的设计。
四，什么？！要动用吸盘？要知道，从3GS的拆解开始就不需要用吸盘了。
iPhone 5采用了一体式后盖的设计，拆解需要从屏幕下手，用吸盘将其拔起，与iPhone 3GS 相同，而不是像iPhone 4/4S一样先向上推后盖。
因为iPhone 5的拆卸是从前面开始，所以更换屏幕玻璃会比较容易些。
iPhone 4S拆屏幕要经过38个步骤，iPhone 5可能是史上最容易维修的iPhone了。
五，屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉，用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来，再一次想起3GS的拆解。
六，拆完屏幕后，内部结构赫然映入眼帘。
七，照例，我们先拆电池，切断零件与电池的连接。
这也是拆解电子设备的常识。
将3枚Phillips 螺丝钉拧开，移开一块金属托架，即可将电池连接器从主板断开。
八，我们用扁平的撬刀将电池撬出来，电池用了粘合剂来固定，典型的苹果作风。
iPhone 5 的电池也做了改进，电压更高，电池容量更大，我们来做个对比：- iPhone 5电池：3.8V - 5.45Wh - 1440mAh 3G通话8小时，待机225小时- iPhone 4S电池：3.7V - 5.3Wh - 1432mAh 3G通话8小时，待机200小时- Galaxy SIII电池：3.8V - 7.98Wh - 2100mAh 3G通话11小时40分，待机790小时九，iPhone 5内部有各种金属跟金属之间的接触，我们图中看到的这块连接器，是用来连接前置摄像头的金属框架和后置摄像头的金属框架。
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。

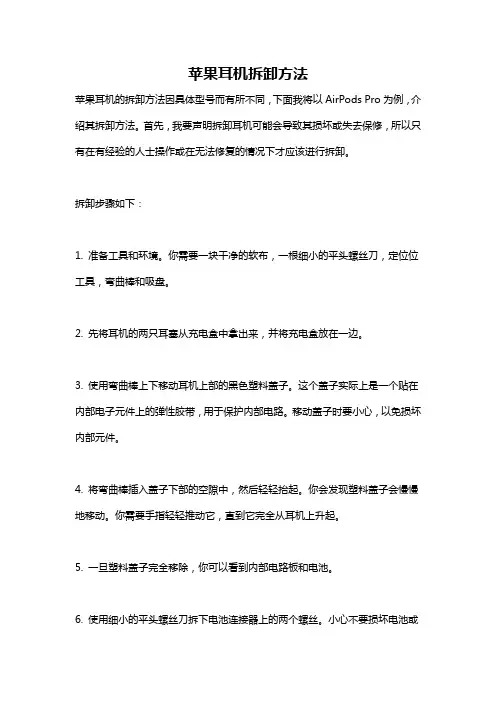

苹果耳机拆卸方法苹果耳机的拆卸方法因具体型号而有所不同，下面我将以AirPods Pro为例，介绍其拆卸方法。
首先，我要声明拆卸耳机可能会导致其损坏或失去保修，所以只有在有经验的人士操作或在无法修复的情况下才应该进行拆卸。
拆卸步骤如下：1. 准备工具和环境。
你需要一块干净的软布，一根细小的平头螺丝刀，定位位工具，弯曲棒和吸盘。
2. 先将耳机的两只耳塞从充电盒中拿出来，并将充电盒放在一边。
3. 使用弯曲棒上下移动耳机上部的黑色塑料盖子。
这个盖子实际上是一个贴在内部电子元件上的弹性胶带，用于保护内部电路。
移动盖子时要小心，以免损坏内部元件。
4. 将弯曲棒插入盖子下部的空隙中，然后轻轻抬起。
你会发现塑料盖子会慢慢地移动。
你需要手指轻轻推动它，直到它完全从耳机上升起。
5. 一旦塑料盖子完全移除，你可以看到内部电路板和电池。
6. 使用细小的平头螺丝刀拆下电池连接器上的两个螺丝。
小心不要损坏电池或电池连接器。
7. 如果你想进一步拆卸内部元件，可以将电池慢慢抬起。
但是要注意，如果你继续拆卸其他部件，可能无法完全重新组装耳机。
8. 当你完成维修或拆卸工作后，重新连接电池连接器并拧紧两个螺丝。
9. 将塑料盖子重新安装到耳机上。
你需要按照相同的方式将它推回原来的位置。
10. 最后，将两只耳塞插入充电盒中，确保它们正确连接。
以上就是AirPods Pro耳机的拆卸方法。
请记住，此操作需要小心和谨慎，仅供参考。
如果你没有必要的技术知识和经验，最好不要尝试拆卸耳机，以免造成不可逆的损坏。
对于其他型号的苹果耳机，拆卸方法可能会有所不同，建议咨询专业人士或参考官方维修指引。

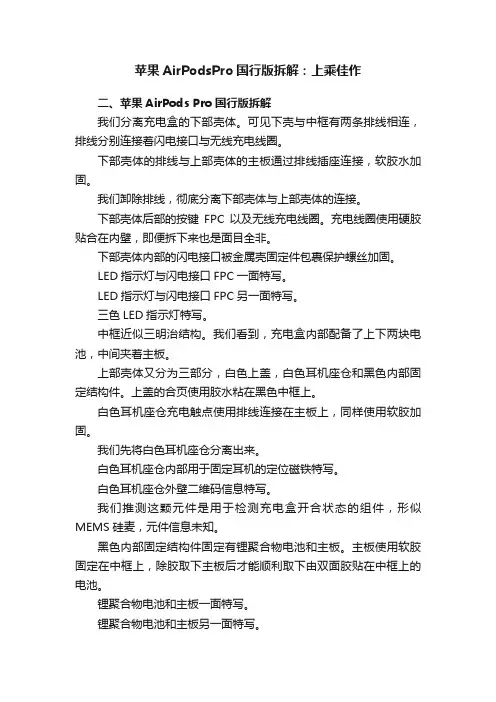

苹果AirPodsPro国行版拆解：上乘佳作二、苹果AirPods Pro国行版拆解我们分离充电盒的下部壳体。
可见下壳与中框有两条排线相连，排线分别连接着闪电接口与无线充电线圈。
下部壳体的排线与上部壳体的主板通过排线插座连接，软胶水加固。
我们卸除排线，彻底分离下部壳体与上部壳体的连接。
下部壳体后部的按键FPC以及无线充电线圈。
充电线圈使用硬胶贴合在内壁，即便拆下来也是面目全非。
下部壳体内部的闪电接口被金属壳固定件包裹保护螺丝加固。
LED指示灯与闪电接口FPC一面特写。
LED指示灯与闪电接口FPC另一面特写。
三色LED指示灯特写。
中框近似三明治结构。
我们看到，充电盒内部配备了上下两块电池，中间夹着主板。
上部壳体又分为三部分，白色上盖，白色耳机座仓和黑色内部固定结构件。
上盖的合页使用胶水粘在黑色中框上。
白色耳机座仓充电触点使用排线连接在主板上，同样使用软胶加固。
我们先将白色耳机座仓分离出来。
白色耳机座仓内部用于固定耳机的定位磁铁特写。
白色耳机座仓外壁二维码信息特写。
我们推测这颗元件是用于检测充电盒开合状态的组件，形似MEMS硅麦，元件信息未知。
黑色内部固定结构件固定有锂聚合物电池和主板。
主板使用软胶固定在中框上，除胶取下主板后才能顺利取下由双面胶贴在中框上的电池。
锂聚合物电池和主板一面特写。
锂聚合物电池和主板另一面特写。
锂聚合物电池排线插座特写。
电池插座正反面都有硬胶覆盖的部分，因无法去除硬胶所以只能到这里了。
锂聚合物电池独立保护电路特写，两块电池，每块各有一个保护电路。
保护板上的IC也有半透明状硬胶覆盖。
可充电锂聚合物电池信息：型号A2135，中国制造，充电限制电压：4.35Vdc，标称电压：3.81Vdc，额定容量：519mAh（PS：两块锂聚合物电池电池并联总容量），来自于欣旺达电子。
单块锂聚合物电池容量：1.00Wh，生产日期2019年8月。
主板正面特写，主板上覆盖有大量的软质透明防水胶，可以有效地增加主板上微小元件的机械强度，达到保护的目的。
苹果iPhone 5S 拆机维修图解教程收藏:杨建华QQ:12310214发布时间:2014-01-08 11:17:39本文为大家介绍详细具体的iPhone5S拆机图，并为大家演示iPhone5S拆机全过程，并且是真机拆解，一起来看看吧随着iPhone5S的正式上市，如今网上已经有不少iPhone5S评测、图赏等热门相关文章，今天小编与大家带来的是iPhone5S拆机图解教程，大家快来抢先了解下iPhone5S内部结构，以及做工表现吧本次我们拆解的是香槟金色iPhone5S，拆机前我们需要取出SIM卡iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝，普通螺丝刀拆解不下来，需要苹果专用工具iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具，并且拆解也会破坏螺丝，不得不说，苹果在防拆解方面做得比较严格由于iPhone5S拆机螺丝的拆卸是破坏性的，这点大家需要注意，不过市面上也有iPhone5S螺丝出售，但目前只有银色和黑色，并且价格不便宜拆解完iPhone5S固定螺丝之后，我们就可以从屏幕面开始拆解了，拆机方法与iPhone5相同，需要使用吸杯分离屏幕前面板iPhone5S做工非常结实，光靠吸杯还不够，还需要轻轻地撬了一下，如图所示需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼，因为iPhone5S内部底部多了一条排线，连着Home键里的Touch ID传感器和Lightning闪电接口，一旦分离屏幕用力过大就可能扯断排线iPhone5S内部的这条排线很容易拆解，如图所示完成之后我们就可以看到iPhone5S的内部结构了，和我们熟知的iPhone5内部其实区别不大接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。
徒手取电池就不要想了，只能硬撬，如图iPhone5S电池不可拆解真是做到家了，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气iPhone5S内置了1560毫安电池，容量相比iPhone5要大一些iPhone5（1440毫安）与iPhone5S电池对比接下来我们进行的是iPhone5S屏幕拆解。
(一)比＂土豪金＂还土豪!黄金版iPhone5s开箱欣赏即(二)拆机高清图请看27页当网络上第一次曝光苹果可能推出金色版iPhone5s的时候，几乎绝大部分声音都是再说苹果也变得庸俗了、山寨了。
而当香槟金色的iPhone5s正式亮相之后，消费者更是愿意叫做“土豪金”。
而当iPhone5s全球发售之后，恰恰是最受争议的“土豪金”版iPhone5s最受欢迎，全球市场都货源不足，可见金色版的手机着实很受欢迎。
你见过一个重达十几斤的手机包装盒么？今天终于见到了。
如果你此前关注泡泡网的文章，应该对这个大大的Z并不陌生，它就是每次都会定制iPhone 的ZG公司。
只不过定制到iPhone5s之后，包装更加夸张了。
打开一层包装，里面还有一层包装。
这个堪称碉堡的木质包装盒，有多少人会相信它是用来装手机的呢？记得笔者在公司拍照的时候，很多同事都好奇这货到底是什么比起此前ZG公司定制的iPhone，如今刚刚发布的iPhone5s的包装盒要更加精致。
除了外形更大以外，在包装盒的上面还印有一排字母：ZG HIGH TICKET ITEM CO.也就是这家专门定制奢华手机公司的名称。
如果你此前看过粉色版、夏威夷版、黄金版、玫瑰金版iPhone5文章的网友，一定不会陌生了。
打开包装盒，可以看到里面的手机和金属铭牌。
每一部ZG定制的iPhone，都有自己专属的铭牌，上面印有该机的基本信息。
先来简单看看24K黄金版iPhone5s的后盖效果吧，因为黄金部分接近镜面反光，所以呈现深色的部分是反射了包装盒上面的黑色光。
实际机身颜色的金黄色的。
后面的图片会有展示。
包装盒内部的Z标识，仔细看上面的字母与包装盒外面是一样的。
金属铭牌，上面有300分之1的数字。
意思是说24K黄金版iPhone5s一共定制了300台，而泡泡网拿到的这部则是第一台。
这部英国ZG公司定制的iPhone5s是与苹果公司官方推出的iPhone5s、5c同一天发布的喔。
i p h o n e耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）
、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==苹果耳机Earpods怎么样在iPhone 5的发布会上带来了apple从未改动的一款新型标配耳机，那就是EarPods耳机，它EarPods，作为iPhone 5、iPod touch 5、iPod nano 7的原配耳机，苹果使用了全新的设计，它的整体外观、声学结构与常见的耳塞式耳机有所不同。

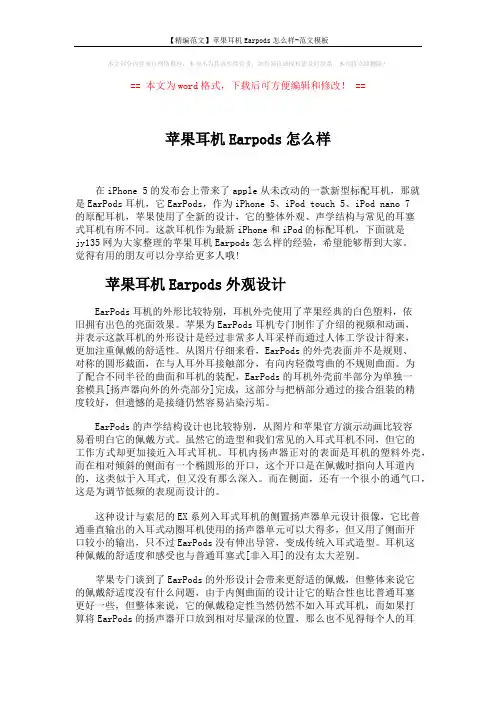

这款耳机作为最新iPhone和iPod的标配耳机，下面就是jy135网为大家整理的苹果耳机Earpods怎么样的经验，希望能够帮到大家。
觉得有用的朋友可以分享给更多人哦!苹果耳机Earpods外观设计EarPods耳机的外形比较特别，耳机外壳使用了苹果经典的白色塑料，依旧拥有出色的亮面效果。
苹果为EarPods耳机专门制作了介绍的视频和动画，并表示这款耳机的外形设计是经过非常多人耳采样而通过人体工学设计得来，更加注重佩戴的舒适性。
从图片仔细来看，EarPods的外壳表面并不是规则、对称的圆形截面，在与人耳外耳接触部分，有向内轻微弯曲的不规则曲面。
为了配合不同半径的曲面和耳机的装配，EarPods的耳机外壳前半部分为单独一套模具[扬声器向外的外壳部分]完成，这部分与把柄部分通过的接合组装的精度较好，但遗憾的是接缝仍然容易沾染污垢。
EarPods的声学结构设计也比较特别，从图片和苹果官方演示动画比较容易看明白它的佩戴方式。
虽然它的造型和我们常见的入耳式耳机不同，但它的工作方式却更加接近入耳式耳机。
耳机内扬声器正对的表面是耳机的塑料外壳，而在相对倾斜的侧面有一个椭圆形的开口，这个开口是在佩戴时指向人耳道内的，这类似于入耳式，但又没有那么深入。
而在侧面，还有一个很小的通气口，这是为调节低频的表现而设计的。
这种设计与索尼的EX系列入耳式耳机的侧置扬声器单元设计很像，它比普通垂直输出的入耳式动圈耳机使用的扬声器单元可以大得多，但又用了侧面开口较小的输出，只不过EarPods没有伸出导管，变成传统入耳式造型。
iPhone5详细拆解教程：容易拆开的新苹果先看看iPhone5的外形，这是一台黑色版本的16GB iPhone54寸的1136 X 640（326ppi）的Retina视网膜屏幕苹果A6芯片800万像素iSight摄像头8针Lightning连接数据接口4G LTE网络iOS6iPhone5的外观比iPhone4S/iPhone4还是有着非常大的改变，改变最为明显的底部上，缩小的8针数据接口，以及底部的3.5mm耳机插孔，让拿着iPhone5出街，不会再发生无法被人识别的困扰。
虽然之前图片显示，iPhone5的螺丝稍有不同，但幸运的是，其仍然是在iPhone4和iPhone4S上使用的pentalobe专用螺丝的一种，使用同样的工具仍然能很轻松的打开。
只需要使用一个小型吸盘，就能轻松将前屏幕取下。
这将给维修和更换屏幕（万一它摔碎的情况下）提供很大方便。
我们注意到，苹果在iPhone5的前屏幕上，减少了iPhone4S等设备上常用的胶水工艺。
这不但对环境友好，还非常利于维修。
别着急着屏幕扯下来，还要小心的使用螺丝刀和撬棍，将屏幕的连接线断开，这一步与iPhone4S等设备没有什么区别.至此，iPhone5的前面板就与机身分离了，现在iPhone5的内部组件已经基本显露真身。
接下来，为了安全起见，我们首先要断开电池，以及止在操作的时候短路或者擦出火花，从而引起不必要的损失。
再说一遍，所有的螺丝和支架位置都很熟悉，有点iPhone4S的味道了。
撬棍配合小心的操作，可以取下iPhone5的电池。
苹果在iPhone5上，使用了全新设计的电池，充电电压和容量都大高于iPhone4S。
iPhone5的电池：3.8V，5.45Wh，1434mAh。
可以支持iPhone5通话时长8小时的3G网络，待机时间长达225小时。
iPhone4S的电池：3.7,5.3Wh，1432mAh。
iPhone4S的通话时间为：8小时的3G网络环境下通话，待机时间200小时。
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
i p h o n e耳机插头更换
接线图解
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
iPod的安装显示器过程这里专业的介绍了步骤。
开始安装按钮。
在开始操作前，你需要提前准备好下方列出的拆解工具。
工具/原料专业拆卸工具腻子刀金属镊子镊子00号飞利浦螺丝刀步骤/方法1.在不损伤内部主要配件的前提下，此款苹果iPod Classic是一款很难拆解的新产品。
因此其内部的金属面板，金属背夹和13个金属芯片使得成为一款最难拆解的iPod产品。
在拆解之前，一定要谨记各种忠告以防拆解过程中造成机器损毁。
此外，在安装过程中，你还需要一副额外的iPod专业拆卸工具，以便你拆解起来更加容易。
在拆解之前，请确定Hold开关处于锁定状态。
2.拆解iPod Classic是一项非常具有挑战性的工作，如果你将为此花费很多时间尝试，也请不要气馁，因为最终你还是会成功的。
在将塑料材质的iPod专业拆卸工具插入iPod前，要注意拆卸工具插入时的角度。
理想的角度应该为与iPod后盖基本垂直位置。
从iPod前后盖的间隙内插入塑料材质的iPod专业拆卸工具。
3.在iPod前后盖之间的间隙内再插入另一个iPod专业拆卸工具，同时注意使两个工具之间间距大概保持为4厘米。
4.在两个专业拆卸工具之间选择一个适当的位置，将腻子刀从缝隙中插入大概1/8英寸。
在后盖内研有细细的一圈金属导轨，因此在插入腻子刀时需格外注意。
一旦用腻子刀插入到后盖的边缘后，转动腻子刀使得与iPod成垂直状态，如图，轻轻摆动腻子刀慢慢将其插入到两个iPod专业拆卸工具中间出现的缝隙中5.利用你的手指推动插入到后盖的腻子刀使其轻轻弯曲。
慢慢地弯曲腻子刀，如图，确保在iPod另一侧的金属连接处慢慢脱钩。
这个方法的主要原则就是不将折后盖全部弯折，而是将其弯折到一定程度，此后它会自动恢复。
因此，弯曲后盖的任意一侧都将使得后盖边缘朝向iPod相反方向，而不是将其推到有雕刻纹理的iPod外表面。
这种方法同样可以使得边缘的芯片逐渐脱离。
6.从iPod内拔出腻子刀，然后重新将其从距离iPod一角较近位置插入iPod,再象之前一样轻轻挪动腻子刀。
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头（耳机接线内的纤维芯线非常细小，需要用质量较好的剪刀才能剪断）【2】明确耳机插头各级的定义【3】剥离出耳机线内的5条色线（分别是纯红、纯绿、黄绿、黄红和红绿）【4】最关键的步骤来了（从红绿线的中间剥离出纯黄线）剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）【5】按图2耳机插头各级的定义逐一将各色线焊接至耳机插头【6】完全焊好后的样子(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)【7】焊好后在焊接位置上UV胶固化绝缘或用热缩套管收缩绝缘【8】完全美修复我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
拆解对比：Apple苹果Lightning与USB苹果从新推出iPhone7系列开始，就取消了3.5mm耳机孔，用Lightning接口取代音频线路输出功能，这个看来也是趋势，安卓手机有几款也是直接用USB Type-C的接口解决音频、充电问题的。
Lightning耳机的接口最大的不便不能同时听歌充电，只能转而求其次使用无线耳机或者转接头。
这也使得传统的3.5接口耳机不能直接使用在iPhone 7和后续机型上面，但是在iPhone 7到iPhone X都随机有配送一条Lightning 转3.5短线，得以使用旧款耳机，或者第三方的耳机。
在近期，苹果在新iPad Pro上取消了3.5mm耳机孔和Lightning 接口，改为USB Type-C接口。
这个接口既可以充电，又可以传输数据，更为特别的地方是它还可以进行数字音频输出，所以新iPad Pro 附带了一款USB-C转3.5毫米耳机插孔转换器，并且这款转换器也有单品零售版本。
开局只有水果摊，如何逆袭？广告下面我爱音频网带领大家来看看这两款线在外观上有何不一样。
将USB-C转3.5毫米耳机插孔转换器与Lightning接口转换器放在一起，可以看到两者非常相似。
Lightning与USB-C两种接口的大小存在明显不同，USB-C在尺寸上要更宽、更长。
Lightning接口与USB-C接口形状对比。
展开剩余79%两个3.5mm耳机孔的大小、长短趋于一致。
3.5mm耳机孔大小对比。
为了方便记忆，我们先通过表格来展示一下，看看苹果公司近期产品的接口使用情况。
可以看到基本上近期推出的电脑产品和最新的iPad都使用了USB-C接口，而手机和旧款iPad使用Lightning接口。
这款线在苹果自家产品中的适用范围还是挺广的，不过不知道它们在音质、推力等性能上会不会有太大的差异呢？我爱音频网将通过拆解与大家揭晓。
一、Lightning、USB-C to 3.5mm转接线外观赏析1、Lightning to Headphone Jack Adapter外观赏析据我爱音频网对比，Lightning to 3.5mm转接头，约10cm，与一般名片长度差不多。
苹果iPhone 5新耳机EarPods拆解与iPhone 5一起，苹果也发布了新一代耳机EarPods，售价29美元。
日前国外媒体iFixit对EarPods进行了拆解，并且认为，苹果的这款新耳机在耐用性方面表现良好。
EarPods耳机的扬声器质量仍存在争议，但是，不得不提的是，苹果在设计EarPods时减小了耳机线的张力，从而更好地避免沾水或出汗造成的损坏。
iFixit指出，苹果移除了EarPods外放扬声器的格栅，从而更好地防水。
iFixit通常会对苹果产品的维修难度打分，但此次并未对EarPods打分，iFixit指出：“EarPods无法修理，因为几乎不可能取得零部件。
人们也不会愿意拆开EarPods，因为耳机用胶水粘合在一起，在拆开后无法再还原。
”苹果此前表示，EarPods的质量堪比售价100多美元的耳机，iFixit对此持保留态度，“可以说我们持怀疑态度，我们不确定仅配置单个驱动单元是否能做到这一点。
”一如既往的苹果简约包装风格，第一眼就让你爱上她。
EarPods的包装是一次性的，采用硬质胶条，需要用利器划破。
EarPods直接将耳机放在了收纳盒当中。
EarPods的收纳盒采用了绕线设计，方便收纳。
初次见面哦，请多多关照！EarPods采用符合人体工程学的流线型设计，佩戴非常舒适，是笔者目前为止佩戴最为舒适的一款耳塞产品，超越任何型号的耳塞。
其号称600人一共测试了124种不同的设计原型，此言可能夸大，但人体工程学设计确实到位。
而且虽然感觉佩戴并不牢靠，却有着不错的隔音降噪能力，EarPods拥有着完美身材，让人爱不释手，类陶瓷质感极佳。
EarPods的一个单元拥有着5个透音孔，这是其单元正方向的发音孔，笔者认为这个孔是副孔，并不负责主要的发声任务，而是与侧面主发声孔形成一种气流差，从而达到预设的音质效果。
EarPods完美的结合了平头赛与入耳塞的设计，既拥有平头塞较好的舒适性，又拥有入耳塞隔音效果好的优点。
苹果iPhone 5新耳机EarPods拆解
与iPhone 5一起，苹果也发布了新一代耳机EarPods，售价29美元。
日前国外媒体iFixit对EarPods进行了拆解，并且认为，苹果的这款新耳机在耐用性方面表现良好。
EarPods耳机的扬声器质量仍存在争议，但是，不得不提的是，苹果在设计EarPods时减小了耳机线的张力，从而更好地避免沾水或出汗造成的损坏。
iFixit指出，苹果移除了EarPods外放扬声器的格栅，从而更好地防水。
iFixit通常会对苹果产品的维修难度打分，但此次并未对EarPods打分，iFixit指出：“EarPods无法修理，因为几乎不可能取得零部件。
人们也不会愿意拆开EarPods，因为耳机用胶水粘合在一起，在拆开后无法再还原。
”
苹果此前表示，EarPods的质量堪比售价100多美元的耳机，iFixit对此持保留态度，“可以说我们持怀疑态度，我们不确定仅配置单个驱动单元是否能做到这一点。
”
一如既往的苹果简约包装风格，第一眼就让你爱上她。
EarPods的包装是一次性的，采用硬质胶条，需要用利器划破。
EarPods直接将耳机放在了收纳盒当中。
EarPods的收纳盒采用了绕线设计，方便收纳。
初次见面哦，请多多关照！
EarPods采用符合人体工程学的流线型设计，佩戴非常舒适，是笔者目前为止佩戴最为舒适的一款耳塞产品，超越任何型号的耳塞。
其号称600人一共测试了124种不同的设计原型，此言可能夸大，但人体工程学设计确实到位。
而且虽然感觉佩戴并不牢靠，却有着不错的隔音降噪能力，
EarPods拥有着完美身材，让人爱不释手，类陶瓷质感极佳。
EarPods的一个单元拥有着5个透音孔，这是其单元正方向的发音孔，笔者认为这个孔是副孔，并不负责主要的发声任务，而是与侧面主发声孔形成一种气流差，从而达到预设的音质效果。
EarPods完美的结合了平头赛与入耳塞的设计，既拥有平头塞较好的舒适性，又拥有入耳塞隔音效果好的优点。
看到这张图很多人都会认为EarPods可能采用双发声孔设计，到底怎样呢？非定制耳机也可以如此设计吗？
单元背部上侧的透音孔，所以EarPods是开放式的耳塞哦！
算上耳柄下侧的两个长条形透音孔，EarPods上共有3个不是用于发声的透音孔，如同音箱设备上的倒相孔，笔者认为这是加强低频的一种设计，同样的设计曾经出现在其它一些耳机上。
带线控和麦克风的Apple EarPods 还配备内置线控，你只需一按，就可以调节音量，控制音乐和视频播放，并接听或挂断电话。
就是苹果的这个插头设计，害得很多人不得不购买转接口，唉！
大家盼望的暴力拆解上演了，Apple EarPods 这个小小的腔体之中又是怎样一种景观呢？虽然笔者尽最大可能减小对塞外壳的损伤，但由于其做工精良，不得已只能动刀子，在最小伤害的情况下进行了拆解。
Apple EarPods 的单元，由实物来看，相对以往的一些耳机单元来说，EarPods 的单元更像喇叭，其在单元背侧周边附着着一层类似纤维绒的贴膜。
看到EarPods单元正面使笔者一怔，这个......居然如此的像喇叭？其中央居然有一块类似尼龙混合物的振膜，这在耳机当中还是第一次见。
不多说，开始单元的拆解。
内侧当然就是常见的动圈样子啦。
振膜的特写，仔细观察，这与以往的耳机振膜大不相同，其表面平滑，只在中部突起。
看到这里，大家应该知道此次的苹果新耳机的最特别之处了，那就是这个振膜，怎么看都像喇叭振膜，而且通过触摸发现，其极富弹性，并不像很多耳机单元那么“脆”，有点儿细丝模软球顶的手感。
EarPods的前盖是双层结构，目的是压合滤网，通过细微观察，其滤网是尼龙混编材质，是双层结构。
这就是拆解后的前盖，这种设计是为了使滤网更加的牢固。
从另一方面来说，EarPods没有采用平头塞直接在单元前盖打小孔的设计，因为小孔容易进灰，不仅损害单元，而且容易堵住。
看了整张图大家就明白了，EarPods可不是双发声孔设计，这两个孔只是为了使滤网牢固不易被捅破或塌陷而已。
同样，其背壳也是双层结构，大家看到的孔洞是为了传导声音，同时双层结构兼顾固定耳机线材的用途。
没想到这耳机线固定得如此结实，所以笔者只能不厚道的动刀子啦！这个耳机线材固定装置与耳柄根部的固定装置配合起来，将EarPods的耳机线材在耳柄内完全拉直，这样使得左耳和右耳耳柄内部的空间能够完美对称，在声音的反射上达到相同的效果。
通过观察耳柄，笔者以为耳柄内侧可能是一整根的金属管，意图是改善音质。
拆开之后才发现原来就是一小段用来固定滤网的金属圈。
Apple EarPods 的拆解到这里就结束了，本来是要拆线控的，但其与旧版本的苹果小白一样，就没有拆解的价值啦！至于此款耳机的操控，与老版本一样，也就不说了。
下一页开始是EarPods的听感体验。
