iphone5拆机详细图解
- 格式:doc
- 大小:2.80 MB
- 文档页数:51
苹果iPhone 5在首批9个国家和地区上市,其中包括:美国、加拿大、英国、法国、德国、澳大利亚、日本、中国香港、新加坡。
就在各大手机类媒体奔赴首发上市现场的同时,已经对iPhone 5进行了详细的拆解。
下面,我们来具体看一下。
一,拆解前先重复一遍iPhone 5的规格:- 4英寸Retina屏幕,分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二,iPhone 5的外观改变了许多,最明显的是底部,底座接口变小了,耳机孔放在了底部,扬声器设计也改变了。
三,好消息是,iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS,iPhone 5的四个角保留了iPhone 4的设计。
四,什么?!要动用吸盘?要知道,从3GS的拆解开始就不需要用吸盘了。
iPhone 5采用了一体式后盖的设计,拆解需要从屏幕下手,用吸盘将其拔起,与iPhone 3GS 相同,而不是像iPhone 4/4S一样先向上推后盖。
因为iPhone 5的拆卸是从前面开始,所以更换屏幕玻璃会比较容易些。
iPhone 4S拆屏幕要经过38个步骤,iPhone 5可能是史上最容易维修的iPhone了。
五,屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉,用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来,再一次想起3GS的拆解。
六,拆完屏幕后,内部结构赫然映入眼帘。
七,照例,我们先拆电池,切断零件与电池的连接。
这也是拆解电子设备的常识。
将3枚Phillips 螺丝钉拧开,移开一块金属托架,即可将电池连接器从主板断开。
八,我们用扁平的撬刀将电池撬出来,电池用了粘合剂来固定,典型的苹果作风。
iPhone 5 的电池也做了改进,电压更高,电池容量更大,我们来做个对比:- iPhone 5电池:3.8V - 5.45Wh - 1440mAh 3G通话8小时,待机225小时- iPhone 4S电池:3.7V - 5.3Wh - 1432mAh 3G通话8小时,待机200小时- Galaxy SIII电池:3.8V - 7.98Wh - 2100mAh 3G通话11小时40分,待机790小时九,iPhone 5内部有各种金属跟金属之间的接触,我们图中看到的这块连接器,是用来连接前置摄像头的金属框架和后置摄像头的金属框架。

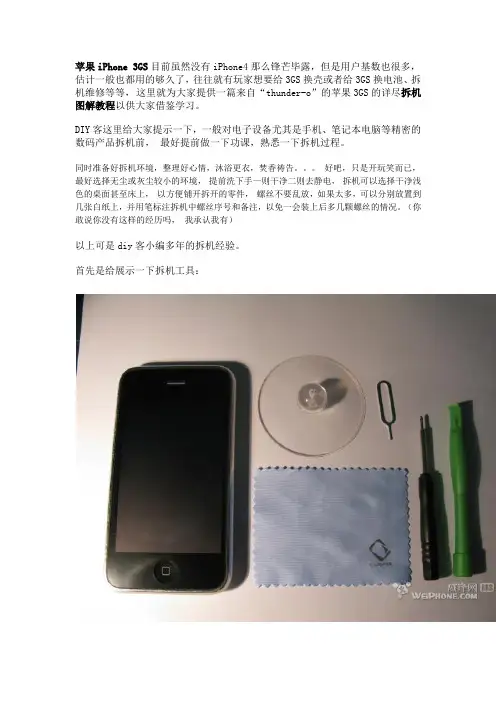

苹果iPhone 3GS目前虽然没有iPhone4那么锋芒毕露,但是用户基数也很多,估计一般也都用的够久了,往往就有玩家想要给3GS换壳或者给3GS换电池、拆机维修等等,这里就为大家提供一篇来自“thunder-o”的苹果3GS的详尽拆机图解教程以供大家借鉴学习。
DIY客这里给大家提示一下,一般对电子设备尤其是手机、笔记本电脑等精密的数码产品拆机前,最好提前做一下功课,熟悉一下拆机过程。
同时准备好拆机环境,整理好心情,沐浴更衣,焚香祷告。
好吧,只是开玩笑而已,最好选择无尘或灰尘较小的环境,提前洗下手一则干净二则去静电,拆机可以选择干净浅色的桌面甚至床上,以方便铺开拆开的零件,螺丝不要乱放,如果太多,可以分别放置到几张白纸上,并用笔标注拆机中螺丝序号和备注,以免一会装上后多几颗螺丝的情况。
(你敢说你没有这样的经历吗,我承认我有)以上可是diy客小编多年的拆机经验。
首先是给展示一下拆机工具:iphone 3GS,吸盘,屏幕布,十字螺丝刀,sim卡针,拆机工具(绿色..可有可无.)第二步:卸下机身下部的两颗螺丝把吸盘吸在手机下部...然后慢慢提起...注意:不要拔得太大力....以免连排线一起拔断...银边和后盖是用胶封的....不要乱翘第三步:卸下吸盘...翻开屏幕....拆除排线... (用传说中的拆机工具撬开..).. 注意:3号排线要先将白色开关打开第四步:把前三条排线拆除后就可以把屏幕与机身分离了....第五步:屏幕的拆解首先卸下全部螺丝(...左3颗...右2颗...背面1颗...共6颗...)再把屏幕金属框用指甲稍稍外翻.....然后把液晶屏下方撬开一条缝把液晶屏翘起30度左右...然后抽出来...这样就把触摸屏和液晶屏分开了.....(若只是想清屏幕灰的.....请原地返回...)屏幕排线特写Home键触点特写第六步:机身的拆解机身特写先把4号到7号排线拆除...然后拆除螺丝(左3颗..右4颗..摄像头支架1颗..)然后把摄像头支架移除在右下角的螺丝上有一张不易碎的易碎贴不易碎的易碎贴特写(在保的就要三思而行了)摄像头支架特写移除主板:先把摄像头向机身内翻起(稍稍弄松就可以了..)然后把主板从机身下方翻起再抽出(与屏幕的拆解一样...)后壳特写主板特写摄像头特写mic..喇叭的拆解:拆去左下角剩下的那颗螺丝即可整块抽出注意:图中右方的金属块..是在模块左边缺口中与右方螺丝孔对称的... 后壳排线的拆解:后壳排线特写注意:把剩下的所有螺丝卸去...小心地把排线撕出...然后把3.5音频插口...向机身下部滑出......这样排线就出来了...振动器特写power....静音开关特写电池的更换:长期使用对于电池续航能力的影响是很大的...所以更换一块更耐用的电池也是必要的...电池特写iPhone 3GS的电池与后壳是用胶水粘的,所以不用顾忌什么,慢慢揭起来就可以了。

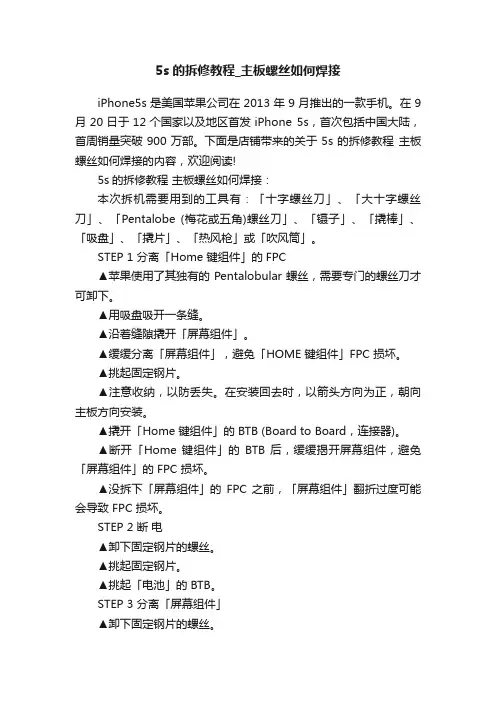

5s的拆修教程_主板螺丝如何焊接iPhone5s是美国苹果公司在2013年9月推出的一款手机。
在9月20日于12个国家以及地区首发iPhone 5s,首次包括中国大陆,首周销量突破900万部。
下面是店铺带来的关于5s的拆修教程主板螺丝如何焊接的内容,欢迎阅读!5s的拆修教程主板螺丝如何焊接:本次拆机需要用到的工具有:「十字螺丝刀」、「大十字螺丝刀」、「Pentalobe (梅花或五角)螺丝刀」、「镊子」、「撬棒」、「吸盘」、「撬片」、「热风枪」或「吹风筒」。
STEP 1 分离「Home 键组件」的FPC▲苹果使用了其独有的 Pentalobular 螺丝,需要专门的螺丝刀才可卸下。
▲用吸盘吸开一条缝。
▲沿着缝隙撬开「屏幕组件」。
▲缓缓分离「屏幕组件」,避免「HOME 键组件」FPC 损坏。
▲挑起固定钢片。
▲注意收纳,以防丢失。
在安装回去时,以箭头方向为正,朝向主板方向安装。
▲撬开「Home 键组件」的 BTB (Board to Board,连接器)。
▲断开「Home 键组件」的BTB 后,缓缓揭开屏幕组件,避免「屏幕组件」的 FPC 损坏。
▲没拆下「屏幕组件」的FPC 之前,「屏幕组件」翻折过度可能会导致 FPC 损坏。
STEP 2 断电▲卸下固定钢片的螺丝。
▲挑起固定钢片。
▲挑起「电池」的 BTB。
STEP 3 分离「屏幕组件」▲卸下固定钢片的螺丝。
警告:绿圈和蓝圈标注的为长螺丝,且蓝圈标注的是四颗中唯一一颗无磁螺丝;红圈标注的为短螺丝。
在安装回去时,若误把长螺丝安装到红圈标注的短螺丝孔位,将会打穿主板板层,造成数据总线损坏,导致开机蓝屏无限重启,直至电量耗尽。
故务必在拆解时将螺丝分类收纳整理,以免混淆。
▲挑起固定钢片。
▲挑起「屏幕组件」的各 BTB。
●绿色:「前 CAM(摄像头)」●蓝色:「屏幕」●红色:「TP」(Incell Touch Pannel,内嵌式触控面板)▲分离「屏幕组件」。

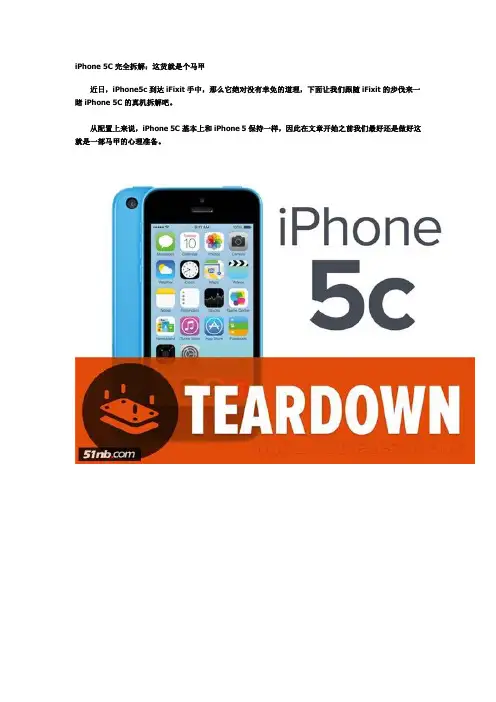

iPhone 5C完全拆解:这货就是个马甲近日,iPhone5c到达iFixit手中,那么它绝对没有幸免的道理,下面让我们跟随iFixit的步伐来一睹iPhone 5C的真机拆解吧。
从配置上来说,iPhone 5C基本上和iPhone 5保持一样,因此在文章开始之前我们最好还是做好这就是一部马甲的心理准备。
iPhone 5C共有白、蓝、粉、绿、黄五种颜色可供选择,本次iFixit拆解的是蓝色版。
话筒和扬声器位置的变化比较明显。
iPhone 5S和5C上使用的Pentalobe螺丝略有不同。
【多图】iPhone 5C完全拆解:这货就是个马甲iFixit认为iPhone 5C的前面板拆卸非常方便,让他们不得不怀疑这个c是“山寨(copycat)”的意思。
iPhone 5C的电池固定方式和iPhone 5一样,有些丧心病狂了,但对iFixit来说拆解根本不是什么难事。
电池相对iPhone 5来说有提升,电压3.8V,容量1510mAh,也就是5.73Wh,而iPhone 5的容量只有5.45Wh【多图】iPhone 5C完全拆解:这货就是个马甲很多零件都是用胶水固定的,这让iFixit非常讨厌,最终还是完美的把主板拆了下来。
红色为A6处理器、橙色为高通MDM9615M LTE基带、黄色为高通WTR1605LLTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS射频芯片。
iPhone 5C使用的是来自尔必达的LPDDR2内存芯片,容量为1GB,编号为B8164B3PM-1D-F。
红色部分是来自东芝的16GB NAND闪存芯片、橙色和黄色分别是苹果的338S1164/338S1116芯片、绿色为高通PM8018射频管理芯片、蓝色为博通的BCM5976触屏控制器、粉色为339S0209 Wi-Fi 芯片,据说是基于博通的BCM4334。
红色和橙色分别是Skyworks 77810-12/Skyworks 773550-10、黄色为安华高的A790720、绿色为TriQuint TQM6M6224,蓝色为Avago A7900。

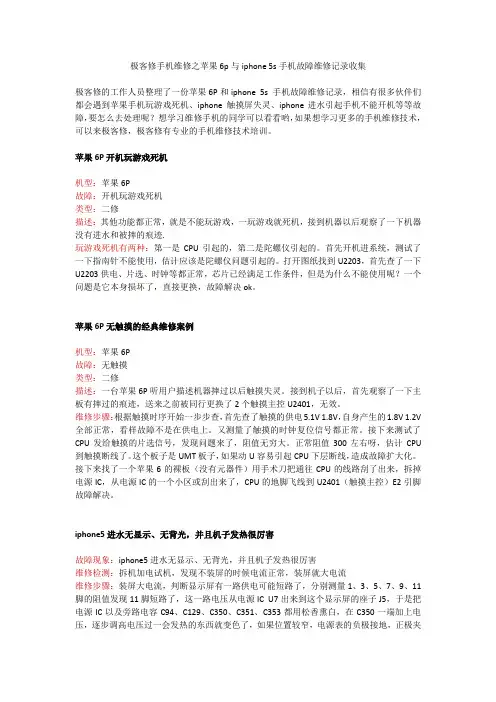

极客修手机维修之苹果6p与iphone 5s手机故障维修记录收集极客修的工作人员整理了一份苹果6P和iphone 5s 手机故障维修记录,相信有很多伙伴们都会遇到苹果手机玩游戏死机、iphone 触摸屏失灵、iphone进水引起手机不能开机等等故障,要怎么去处理呢?想学习维修手机的同学可以看看哟,如果想学习更多的手机维修技术,可以来极客修,极客修有专业的手机维修技术培训。
苹果6P开机玩游戏死机机型:苹果6P故障:开机玩游戏死机类型:二修描述:其他功能都正常,就是不能玩游戏,一玩游戏就死机,接到机器以后观察了一下机器没有进水和被摔的痕迹.玩游戏死机有两种:第一是CPU引起的,第二是陀螺仪引起的。
首先开机进系统,测试了一下指南针不能使用,估计应该是陀螺仪问题引起的。
打开图纸找到U2203,首先查了一下U2203供电、片选、时钟等都正常,芯片已经满足工作条件,但是为什么不能使用呢?一个问题是它本身损坏了,直接更换,故障解决ok。
苹果6P无触摸的经典维修案例机型:苹果6P故障:无触摸类型:二修描述:一台苹果6P听用户描述机器摔过以后触摸失灵。
接到机子以后,首先观察了一下主板有摔过的痕迹,送来之前被同行更换了2个触摸主控U2401,无效。
维修步骤:根据触摸时序开始一步步查,首先查了触摸的供电5.1V 1.8V,自身产生的1.8V 1.2V 全部正常,看样故障不是在供电上。
又测量了触摸的时钟复位信号都正常。
接下来测试了CPU发给触摸的片选信号,发现问题来了,阻值无穷大。
正常阻值300左右呀,估计CPU 到触摸断线了。
这个板子是UMT板子,如果动U容易引起CPU下层断线,造成故障扩大化。
接下来找了一个苹果6的裸板(没有元器件)用手术刀把通往CPU的线路刮了出来,拆掉电源IC,从电源IC的一个小区或刮出来了,CPU的地脚飞线到U2401(触摸主控)E2引脚故障解决。
iphone5进水无显示、无背光,并且机子发热很厉害故障现象:iphone5进水无显示、无背光,并且机子发热很厉害维修检测:拆机加电试机,发现不装屏的时候电流正常,装屏就大电流维修步骤:装屏大电流,判断显示屏有一路供电可能短路了,分别测量1、3、5、7、9、11脚的阻值发现11脚短路了,这一路电压从电源IC U7出来到这个显示屏的座子J5,于是把电源IC以及旁路电容C94、C129、C350、C351、C353都用松香熏白,在C350一端加上电压,逐步调高电压过一会发热的东西就变色了,如果位置较窄,电源表的负极接地,正极夹住一个针加电,等一会C350变色,拆掉后阻值正常,装机试机OKiphone5进水无显示故障现象:iphone5进水无显示维修检测:开机无显示,但仔细看开机的时候能看到隐约的白苹果维修步骤:拆机明显看到座子J5的1、3、5脚都有腐蚀发黑,测量1、3、5脚的阻值,1、3脚有阻值,5脚没有阻值,加焊5脚后依然没有阻值,测量电感FL24另一端有阻值,明显是FL24坏了,短接FL24,短接FL24后装机试机,故障排除iphone5进水无显示也无灯光故障现象:iphone5进水无显示也无灯光维修检测:开机无显示维修步骤:拆机检测,目测显示座子J5的5、7脚发黑腐蚀了,用万用表测量5、7脚没有阻值,用刀片小心刮干净,加焊,装机试机故障排除iphone5不能充电故障现象:iphone5不能充电维修检测:试机插上数据线可以开机,开机后能连接电脑,也有充电的符号,但是电量一直都不会变,而且过一会手机会自动重启,反复重启维修步骤:拆机测量电池座中间的检测脚的阻值,有一个没有阻值,测量与之相连的FL10另一头,有阻值,明显FL10坏了,短接FL10试机后一切正常;这个检测脚的两个电感是非常容易腐蚀脱落,如果是6.X系统的充电会显示一个插头状的符号,如果是7.X系统的则还是显示充电的符号(闪电状),但是充电会越来越少,电量也不准确还自动重启,出现这个情况基本都是FL10、FL11电感脱焊造成的,可短接iphone5进水后充电提示“不支持此配件充电”故障现象:iphone5进水后充电提示“不支持此配件充电”维修检测:不充电维修步骤:拆机插上数据线,测量C272有5V,测量C304没有5V,判断是断线,从C272飞线到C304后试机OK故障现象:iphone5进水后充电提示“不支持此配件充电”维修检测:不充电维修步骤:拆机插上数据线,测量C272有5V,测量C304有5V,判断是U2坏,更换U2后试机OKiphone5不开机,发热故障现象:iphone5不开机,发热维修检测:拆机加电漏电400毫安,开机死机无显示维修步骤:拆掉显示屏后可以开机,很明显是U2问题了,拆掉U2后不再漏电,换上U2后试机OKiphone5不充电,而且耗电快故障现象:iphone5不充电,而且耗电快维修检测:拆机,加电试机,加电漏电100毫安,还自动关机,判断U2故障维修步骤:拆掉U2加电试机不漏电了,更换U2后装机OKiphone5机器摔过,不能充电故障现象:iphone5机器摔过,不能充电维修检测:拆机取下电池,插上数据线机器没有反应,正常情况下插数据线都会自动开机维修步骤:插上数据线,测量C304与C272均没有5V的电压送来,问题出在Q2,拆掉Q2短接(B1、B2、B3脚短接)短接后插上数据线开机了,测试OKIphone5S无wifi及wifi信号差的维修故障现象:Iphone5S无wifi及wifi信号差的维修维修步骤:如果是无wifi的先检查C103_RF是否有供电,如果没有供电可以飞线(C297飞线到C103_RF)如果有电压,周边也没有小零件脱落就更换wifi模块U12Iphone5S音频部分的维修故障现象:Iphone5S音频部分的维修音频部分由音频IC U21与铃声放大IC U22组成1、如果是没有任何声音,首先检查U21的各路供电是否到位,如果有电压不正常是要先解决,如果电压都有就毫无疑问重装或者更换U212、如果是没有听筒的当然要先排除是听筒排线的问题,更换排线如果故障依旧,检查座子是否焊接良好,是否有零件脱落,重装U21或者更换U21(在实际维修中这个U21很容易坏,漏电大电流)3、如果是没有送话的先排除是尾插排线的问题,排除座子焊接问题,排除座子旁边小零件脱落最后动U214、如果通话有声但是没有免提没有铃声,那么检查U22的供电,如果供电正常就重装或者更换U22Iphone5S照相的维修故障现象:Iphone5S照相的维修维修步骤:无论是4、4S、5、5S出现照相的问题基本都是由于供电问题(座子腐蚀虚焊,通道的电感腐蚀脱落造成的),L29、L28、FL43进水容易腐蚀造成没有供电,U13这个小玻璃IC也容易损坏造成没有电压输出可短接(U13可以短接A1、B1、B2脚)注意拆这个U13的时候不能单独用风枪吹,旁边有码片,可用风枪调低温度加烙铁烫下来前置相机也是一样,基带都是因为供电的电感腐蚀脱落、座子虚焊腐蚀造成,这个都可以用放大镜仔细看一遍就知道了,该加焊就加焊、该短接就短接。

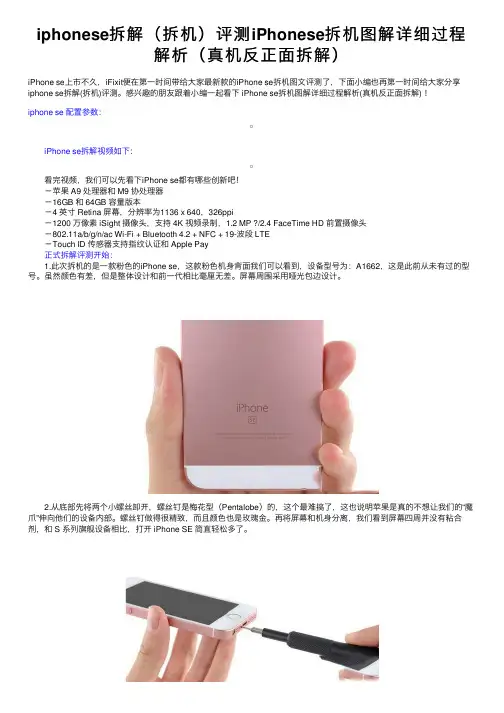

iphonese拆解(拆机)评测iPhonese拆机图解详细过程解析(真机反正⾯拆解)iPhone se上市不久,iFixit便在第⼀时间带给⼤家最新款的iPhone se拆机图⽂评测了,下⾯⼩编也再第⼀时间给⼤家分享iphone se拆解(拆机)评测。
感兴趣的朋友跟着⼩编⼀起看下 iPhone se拆机图解详细过程解析(真机反正⾯拆解) !iphone se 配置参数: iPhone se拆解视频如下: 看完视频,我们可以先看下iPhone se都有哪些创新吧! -苹果 A9 处理器和 M9 协处理器 -16GB 和 64GB 容量版本 -4 英⼨ Retina 屏幕,分辨率为1136 x 640,326ppi -1200 万像素 iSight 摄像头,⽀持 4K 视频录制,1.2 MP ?/2.4 FaceTime HD 前置摄像头 -802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.2 + NFC + 19-波段 LTE -Touch ID 传感器⽀持指纹认证和 Apple Pay 正式拆解评测开始: 1.此次拆机的是⼀款粉⾊的iPhone se,这款粉⾊机⾝背⾯我们可以看到,设备型号为:A1662,这是此前从未有过的型号。
虽然颜⾊有差,但是整体设计和前⼀代相⽐毫厘⽆差。
屏幕周围采⽤哑光包边设计。
2.从底部先将两个⼩螺丝卸开,螺丝钉是梅花型(Pentalobe)的,这个最难搞了,这也说明苹果是真的不想让我们的“魔⽖”伸向他们的设备内部。
螺丝钉做得很精致,⽽且颜⾊也是玫瑰⾦。
再将屏幕和机⾝分离,我们看到屏幕四周并没有粘合剂,和 S 系列旗舰设备相⽐,打开 iPhone SE 简直轻松多了。
3.接着拆除Touch ID线路电池断连。
iPhone se和 iPhone 5s ⼀样,在iPhone SE屏幕下还是我们熟悉的 Touch ID 线路。
也许有些⼈还不知道,这些线路也能够给拆解造成⼀定的⿇烦。

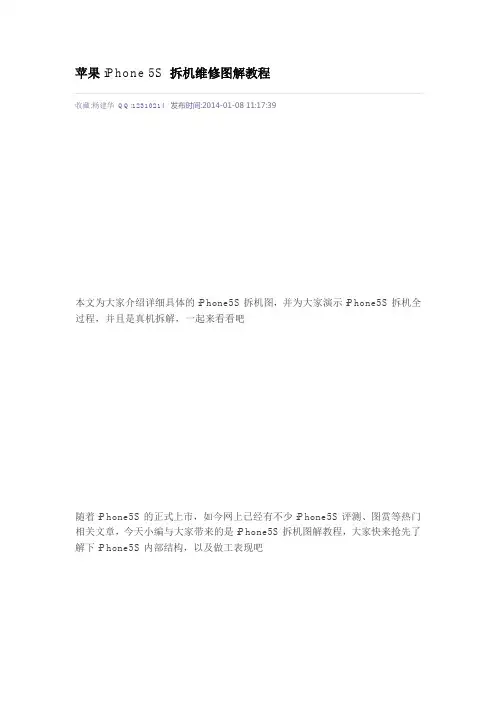

苹果iPhone 5S 拆机维修图解教程收藏:杨建华QQ:12310214发布时间:2014-01-08 11:17:39本文为大家介绍详细具体的iPhone5S拆机图,并为大家演示iPhone5S拆机全过程,并且是真机拆解,一起来看看吧随着iPhone5S的正式上市,如今网上已经有不少iPhone5S评测、图赏等热门相关文章,今天小编与大家带来的是iPhone5S拆机图解教程,大家快来抢先了解下iPhone5S内部结构,以及做工表现吧本次我们拆解的是香槟金色iPhone5S,拆机前我们需要取出SIM卡iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝,普通螺丝刀拆解不下来,需要苹果专用工具iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具,并且拆解也会破坏螺丝,不得不说,苹果在防拆解方面做得比较严格由于iPhone5S拆机螺丝的拆卸是破坏性的,这点大家需要注意,不过市面上也有iPhone5S螺丝出售,但目前只有银色和黑色,并且价格不便宜拆解完iPhone5S固定螺丝之后,我们就可以从屏幕面开始拆解了,拆机方法与iPhone5相同,需要使用吸杯分离屏幕前面板iPhone5S做工非常结实,光靠吸杯还不够,还需要轻轻地撬了一下,如图所示需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼,因为iPhone5S内部底部多了一条排线,连着Home键里的Touch ID传感器和Lightning闪电接口,一旦分离屏幕用力过大就可能扯断排线iPhone5S内部的这条排线很容易拆解,如图所示完成之后我们就可以看到iPhone5S的内部结构了,和我们熟知的iPhone5内部其实区别不大接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩,只有取出这些,才容易拆解出iPhone5S电池模块iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。
徒手取电池就不要想了,只能硬撬,如图iPhone5S电池不可拆解真是做到家了,内部用了两大坨粘合剂来固定电池,要拆解电池可是要耗费比较大的力气iPhone5S内置了1560毫安电池,容量相比iPhone5要大一些iPhone5(1440毫安)与iPhone5S电池对比接下来我们进行的是iPhone5S屏幕拆解。

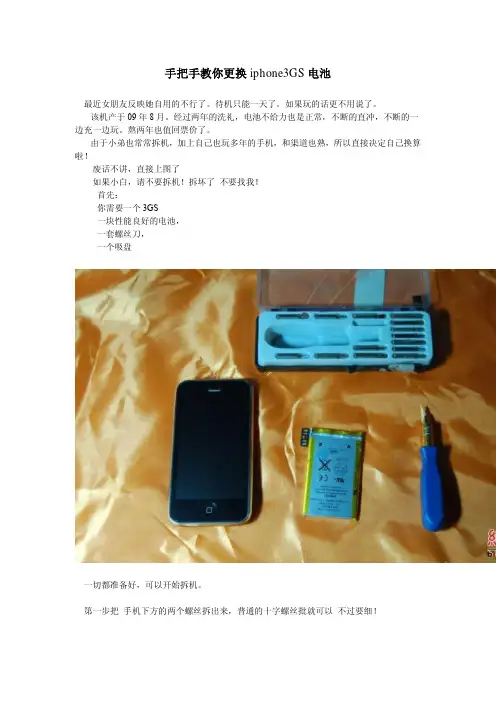

手把手教你更换iphone3GS电池最近女朋友反映她自用的不行了。
待机只能一天了。
如果玩的话更不用说了。
该机产于09年8月。
经过两年的洗礼,电池不给力也是正常,不断的直冲,不断的一边充一边玩。
熬两年也值回票价了。
由于小弟也常常拆机,加上自己也玩多年的手机,和渠道也熟,所以直接决定自己换算啦!废话不讲,直接上图了如果小白,请不要拆机!拆坏了不要找我!首先:你需要一个3GS一块性能良好的电池,一套螺丝刀,一个吸盘一切都准备好,可以开始拆机。
第一步把手机下方的两个螺丝拆出来,普通的十字螺丝批就可以不过要细!但是千万不要太大力,小心压坏屏幕。
然后利用吸盘把屏幕慢慢拉上来,一定要慢,不要拉断屏幕排线! PS: 吸盘一定要吸在HOME附近!拉开屏幕就可以见到主板,主板上有1-7的数字!这也是拆机的指示,苹果都很厚道,把拆机的指示给你啦!不过拆3号排线的时候要小心。
有个小扣件把主板上的4 号和7号排线拆掉,这个也容易再把5号和6号拆掉,再拆螺丝(左3颗..右4颗..摄像头支架1颗..)其中有一个螺丝在7号排线的下面,有个易碎贴贴住。
在保修的朋友拆了就没有保修了把螺丝和排线都拆开了,就可以把主板拿出来了。
主板要从下方提起,然后拉出来。
小心点,别弄伤排线这样你就可以看到主板下面的电池了PS:原装电池后面有个一条双面胶的,撕的时候撕好一点,可以重新粘到新的电池上面新电池入仓,对好位置固定好主板就上排线,上螺丝把屏幕的排线接上,记得小心3号排线,有个小扣件的接好排线,先别急忙他机身螺丝打上,先试试开机,试试充电正常后!关掉手机,然后再把机身螺丝打上。

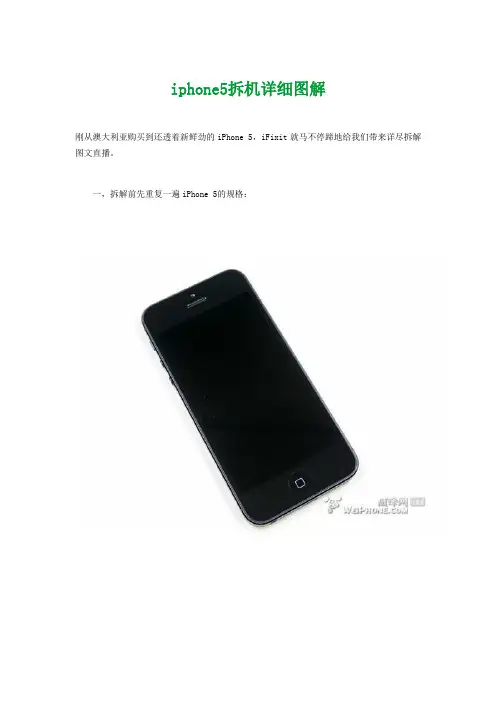

iphone5拆机详细图解刚从澳大利亚购买到还透着新鲜劲的iPhone 5,iFixit就马不停蹄地给我们带来详尽拆解图文直播。
一,拆解前先重复一遍iPhone 5的规格:- 4英寸 Retina屏幕,分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二,iPhone 5的外观改变了许多,最明显的是底部,底座接口变小了,耳机孔放在了底部,扬声器设计也改变了。
三,好消息是,iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS,iPhone 5的四个角保留了iPhone 4的设计。
四,什么?!要动用吸盘?要知道,从3GS的拆解开始就不需要用吸盘了。
因为iPhone 5的拆卸是从前面往背面拆,所以更换屏幕玻璃会比较容易些。
iPhone 4S 拆屏幕要经过38个步骤,iPhone 5可能是史上最容易维修的iPhone了。
五,屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉,用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来,再一次想起3GS的拆解。
六,拆完屏幕后,内部结构赫然映入眼帘。
七,照例,我们先拆电池,切断零件与电池的连接。
这也是拆解电子设备的常识。
八,我们用扁平的撬刀将电池撬出来,电池用了粘合剂来固定,典型的苹果作风。
iPhone 5 的电池也做了改进,电压更高,电池容量更大,我们来做个对比:- iPhone 5电池:3.8V - 5.45Wh - 1440mAh 3G通话8小时,待机225小时- iPhone 4S电池:3.7V - 5.3Wh - 1432mAh 3G通话8小时,待机200小时- Galaxy SIII电池:3.8V - 7.98Wh - 2100mAh 3G通话11小时40分,待机790小时九,iPhone 5内部有各种金属跟金属之间的接触,我们图中看到的这块连接器,是用来连接前置摄像头的金属框架和后置摄像头的金属框架。

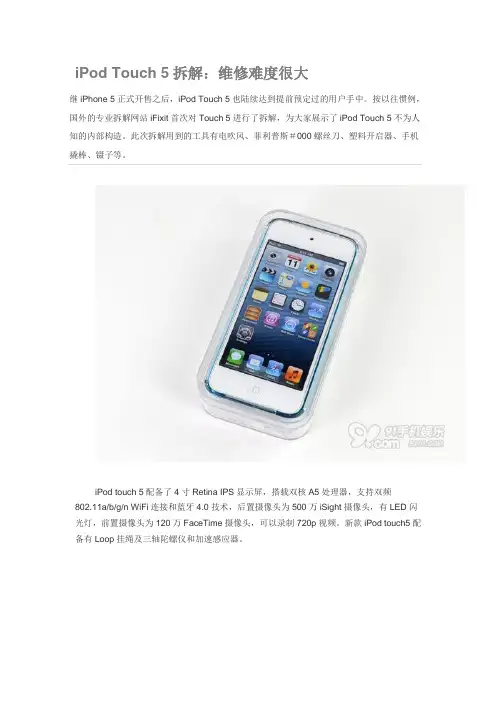

iPod Touch 5拆解:维修难度很大继iPhone 5正式开售之后,iPod Touch 5也陆续达到提前预定过的用户手中。
按以往惯例,国外的专业拆解网站iFixit首次对Touch 5进行了拆解,为大家展示了iPod Touch 5不为人知的内部构造。
此次拆解用到的工具有电吹风、菲利普斯#000螺丝刀、塑料开启器、手机撬棒、镊子等。
iPod touch 5配备了4寸Retina IPS显示屏,搭载双核A5处理器,支持双频802.11a/b/g/n WiFi连接和蓝牙4.0技术,后置摄像头为500万iSight摄像头,有LED闪光灯,前置摄像头为120万FaceTime摄像头,可以录制720p视频。
新款iPod touch5配备有Loop挂绳及三轴陀螺仪和加速感应器。
首先进行开箱。
iPod touch 5包装盒设计很简洁,盒子背部印有打开盒子的方法,按照步骤来即可把iPod touch 5背部的保护垫板取下外观设计出色,质感光滑,正面风格看上去非常不错机身背后有一个A1421的型号标识屏幕分辨率为1136X640、326ppi,与iPhone 5相同touch 5背面的”loop”挂绳连接器,用力按它可以弹上来有了它,可以一定程度地减少机器摔坏了iPod touch 5和iPhone 5外观对比,尺寸没有太大差距厚度上,iPod touch 5要更薄一些,相当薄啊长:4.86英寸(123.4 mm)vs. 4.87英寸(123.8 mm)宽:两者均为58.6mm,高:6.1mm VS 7.6mm,重量:88g VS 112g,按体积计算的话,iPod touch比iPhone 5小20%先用吹风机对机身进行烘烤,化开内部的粘合剂使用工具撬开前面板机身分离,中间有支架把持,机身支架和粘合剂将touch 5固定起来打开以后发现里面还有EMI(电磁干扰)防护罩阻隔卸下防护罩上的螺丝,取下防护罩打开防护罩之后,首先映入眼帘的是电池部分,据说可提供高达40小时的音乐播放能力开始进入拆卸主板工作从侧面看一下主板背面的构造由于电池的阻碍,主板现在还不能直接拆下,暂时只能拆到这儿分离天线部分,天线的位置靠近左上角,猜测是Wi-Fi天线天线上印有标签C 2712、821-1673-A将音量键、麦克风、LED闪光灯、电源键的带状缆线从后壳上拆下很容易地就可取下后置摄像头和电缆部分这种缆线的设计虽然可以降低成本,但维修时比较麻烦,其中一处损坏就需要更换整个缆线组件500万像素后置摄像头,f/2.4光圈,拥有红外线滤镜功能后置摄像头支持录制每秒30帧1080p视频支持自动对焦,配有LED闪光灯屏幕部分采用一体化的设计方式,目前这种应用较为普遍虽然苹果称iPod touch 5的屏幕与iPhone 5的屏幕规格功能相同,但是比较起来前者的设计似乎更加简单、廉价橡胶膜设计的Home键让人有点失望电池是用粘合剂进行固定的,还好拆解时比较方便touch 5的电池比iPhone 5的简单一些、也小一些电池规格为3.7V/3.8瓦时、电池容量为1030mAh电池取下以后,主板拆卸就好办多了主板与Lightning模块、耳机接口以及麦克风焊接在一起将主板卸开之后的后壳趁此机会看一下loop连接器是怎样实现的,但最终发现它只是个可以按下的螺旋设计,并无太大新意来看一下其他部件,上图为Lightning模块把左下角的Lightning连接器卸下之后,可以看到与iPhone 5相同的Apple 338S1077 Cirrus音频编解码器缆线末端即为Lightning接口iPod touch 5内部最核心部分展示(一)iPod touch 5内部最核心部分展示(二)附各模块型号作用:朱红色:A5双核处理器、512MB RAM内存,A5处理器上的标签H9TKNNN4KDBRCR 橙色:东芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND闪存黄色:苹果3381064 对话框电源管理集成电路IC(与苹果338S1131相同)绿色:村田339S0171 Wi-Fi模块蓝色:博通BCM5976触摸屏控制器紫色:苹果338S1116(用途暂时不知)黑色:意法半导体低功率三轴陀螺仪(AGD3/2229/E5GEK)朱红色:德州仪器27AZ5R1触摸屏控制器橙色:意法半导体2226 DSH CKBEV黄色:NXP恩智浦半导体1608A1iPod touch 5拆解全家福拆解总结:iPod touch 5拆解工作全部结束,iFixit给touch 5的维修容易度打分为3分,iPhone 5拆机容易度为7分,上一代iPod touch 4的分数为4分(分数越到可修复性越高,10分代表最容易修复)。
iPhone 3G 全面拆解报告-iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后,我们就立即进行了3G iPhone 手机的拆解,即太平洋时间7月10日早5:01分。
∙如果你很想和我们交流,我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出,我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货,极为稀有。
这款iPhone售价在新西兰为979美元,并且无绑定合同(当然,还是被Vodafone锁定)。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么,但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320,与一代几乎相同。
∙盒内装有:o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座,此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧,这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了,而不再仅限于苹果自己的耳机产品。
不错!开盖∙我们的预测:o标有苹果标识的三星处理器——正确o或者有GPS芯片,或者没有。
如果没有GPS芯片,那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片,但是大多数还是要拆解下来之后才可以辨别。
——正确,不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后,TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内,去除其外表的陶瓷涂层,再用X-射线和其他一些怪异的工具来查看芯片。
(一)比"土豪金"还土豪!黄金版iPhone5s开箱欣赏即(二)拆机高清图请看27页当网络上第一次曝光苹果可能推出金色版iPhone5s的时候,几乎绝大部分声音都是再说苹果也变得庸俗了、山寨了。
而当香槟金色的iPhone5s正式亮相之后,消费者更是愿意叫做“土豪金”。
而当iPhone5s全球发售之后,恰恰是最受争议的“土豪金”版iPhone5s最受欢迎,全球市场都货源不足,可见金色版的手机着实很受欢迎。
你见过一个重达十几斤的手机包装盒么?今天终于见到了。
如果你此前关注泡泡网的文章,应该对这个大大的Z并不陌生,它就是每次都会定制iPhone 的ZG公司。
只不过定制到iPhone5s之后,包装更加夸张了。
打开一层包装,里面还有一层包装。
这个堪称碉堡的木质包装盒,有多少人会相信它是用来装手机的呢?记得笔者在公司拍照的时候,很多同事都好奇这货到底是什么比起此前ZG公司定制的iPhone,如今刚刚发布的iPhone5s的包装盒要更加精致。
除了外形更大以外,在包装盒的上面还印有一排字母:ZG HIGH TICKET ITEM CO.也就是这家专门定制奢华手机公司的名称。
如果你此前看过粉色版、夏威夷版、黄金版、玫瑰金版iPhone5文章的网友,一定不会陌生了。
打开包装盒,可以看到里面的手机和金属铭牌。
每一部ZG定制的iPhone,都有自己专属的铭牌,上面印有该机的基本信息。
先来简单看看24K黄金版iPhone5s的后盖效果吧,因为黄金部分接近镜面反光,所以呈现深色的部分是反射了包装盒上面的黑色光。
实际机身颜色的金黄色的。
后面的图片会有展示。
包装盒内部的Z标识,仔细看上面的字母与包装盒外面是一样的。
金属铭牌,上面有300分之1的数字。
意思是说24K黄金版iPhone5s一共定制了300台,而泡泡网拿到的这部则是第一台。
这部英国ZG公司定制的iPhone5s是与苹果公司官方推出的iPhone5s、5c同一天发布的喔。
苹果iphone55s充电器(A1443)及电路原理图苹果iphone5/5s充电器(A1443)及电路原理图笔者花费许多时间,在同事的帮助下把我的iphone5原配充电器拆解开来,经过艰苦卓绝地测试、分析,终于艰难地反绘出其电路原理图。
由于许多元件⾮常⼩,常常是0402封装,故这些元件没法给出参数。
电阻参数部分是根据其3位或4位数码(标识法)推出,部分是测试得到,可能不准确。
(整流后滤波电压155V是市电经2:1隔离变压器降压为AC110V时测出)FAN301H是Fairchild公司出品的另外⼀种型号的原边反馈控制器,功能与FAN104W相似。
本电路负载输出电流在 1A以下时按恒压(CV)调节设计,次级侧采⽤电阻偏置分压(次级元件⽆编号:上偏置电阻为100kΩ,下偏置为两个电阻并联,等效电阻为31.8kΩ)检测输出电压,加到基准稳压源(Y3HU类似TL431,参考电压为1.25V)参考端,控制光耦构成的稳压反馈信号。
稳定输出电压为VO=1.25 *(1+100k/31.8)=5.18V注:实测Y3HU参考电压为1.23V,因此实际输出电压约为5.1V。
THR1是热敏电阻,常温时阻值较⼤,与R19//R21串联为Q2提供基极电流太⼩,可以忽略不计,Q2近乎截⽌。
此时,R17与R10//R11(≈R10)串联,经C4滤波加到IC1的4脚,作为原边反馈电流感测信号。
若因充电使充电器内环境温度升⾼,Q2开始导通, Q2与R17串联,然后与R12并联,再与R10//R11串联,加到IC1的4脚,⽐常温时电压升⾼,输出电流下降,减⼩输出功率,降低充电器温升。
其典型应⽤电路如下图。
拆解图⽚:⾼压板(可见控制器FAN301H,整流桥堆,过温保护三极管Q2等元件)⾼压板内⾯(可见被绝缘薄膜包裹的开关管,初级滤波电感,RCD吸收电路的阻容等元件),由于我操作不慎,温度电阻THR1被搞丢,也因为元件太⼩,我把MOS管源极检测电流的电阻R5(标记为100,即10欧姆)焊接掉,专门测试R4(标记为I7Y)的阻值,完了,再把R5焊上时焊锡过多。
三一文库()〔苹果5手机换个屏幕大概多少钱〕*篇一:苹果IPHONE55siphone6iPhone6PLUSiphone6s6splus手机更换外屏触摸玻璃液晶总成维修IPHONE5/5s/iphone6/iPhone6PLUS/iphone6s/6splus手机更换外屏触摸玻璃液晶总成维修半个肾的机器,不小心掉在地上屏幕摔坏了,去售后一打听,想买个新的,太太太不划算了,屏幕碎了,这能售后嘛?小编一想,这毛泽东时代,叫什么“自己动手,丰衣足食”,话不多讲,开启自己维修的艰难好奇过程了。
需要购买所要更换的屏幕,朋友推荐了一家,屏幕到手,还不错。
完美更换了新屏幕,哈哈!*篇二:iphone5拆机详细图解一,拆解前先重复一遍iPhone5的规格:-4英寸Retina屏幕,分辨率为1136x640-搭载苹果A6芯片-800万像素iSight摄像头-8-pinLightning底座接口-支持4GLTE网络-运行iOS6系统二,iPhone5的外观改变了许多,最明显的是底部,底座接口变小了,耳机孔放在了底部,扬声器设计也改变了。
三,好消息是,iPhone5依然用与iPhone4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone3GS,iPhone5的四个角保留了iPhone4的设计。
四,什么?!要动用吸盘?要知道,从3GS的拆解开始就不需要用吸盘了。
因为iPhone5的拆卸是从前面往背面拆,所以更换屏幕玻璃会比较容易些。
iPhone4S拆屏幕要经过38个步骤,iPhone5可能是史上最容易维修的iPhone了。
五,屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉,用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来,再一次想起3GS的拆解。
*篇三:苹果手机硬件常见故障各位苹果的果粉们好!很多朋友的iphone手机硬件有问题,但是不知道怎么处理,例如wifi问题、屏幕问题、电池问题等等,这些问题如果找售后肯定是狮子大开头,找个体怕被人宰,现在网侠小编就整理了6年的专业苹果iphone手机硬件维修师傅回答果粉们的一些常见问题的问答集锦,希望能给广大果粉们一些帮助和参考:问:home键不太好用了,除了拆机换怎么解决?答:只需要拆机把HOME键的触电用酒精清洁一下就行,不用换。
从iPhone1到iPhoneX结构拆解,看手机天线设计变迁戳工业设计苹果2018秋季新品发布会将于北京时间9月13日凌晨1点在苹果Apple Park总部园区里面的乔布斯剧院举行。
iPhone 一向以其简洁的外观、轮廓和精湛的加工工艺,风格独树一帜。
从第一代iPhone到最新的iPhone 8/iPhone X,历经10年,iPhone每一代都给大家带来不同的惊喜。
iPhone十年更迭,从外观工艺看其天线设计变迁,业界都学到了很多,iPhone也一次次引领了手机行业的潮流。
一、 iPhone、iPhone3G、iPhone3GS从第一代iPhone到iPhone3G、iPhone3GS,三代后盖均采用了非金属材质,且在iPhone4边框天线设计出现前,三代产品均采用了FPC天线设计结构。
iPhone无线信号无法穿透铝合金,但可以穿透塑料,因此这代iPhone采用了电镀铝合金搭配塑料的后壳材质,是当时技术限制和审美哲学上做出的妥协。
拆开看iPhone 内部天线结构图两根连接到逻辑板的天线接线拿开电池,可以看到两根连接到逻辑板的天线接线。
注:逻辑板也叫屏驱动板,中心控制板,TCON板。
液晶屏不能直接识别主板的输出信号,主板的信号要经过逻辑板的处理再传输到液晶屏上。
拔掉连接到左边基座接口的天线连接线图天线形式采用FPC+支架图移开天线支架iPhone采用金属材质,可获得更美观、耐磨和极佳的手感体验,但同时由于金属材质本身的信号屏蔽特性,导致设备无法正常收发无线信号,所以在后续的iPhone中采用了金属与玻璃、塑料材质结合的设计方式。
iPhone 3G、iPhone 3GS多了对 3G 网络的支持,为确保无线信号稳定传输,两者也都采用了塑料外壳。
图 iPhone 3G(黑) iPhone 3GS(白)查看iPhone 3GS内部结构图发现,采用FPC设计的天线依靠铜箔辐射信号,其优点是设计上相对简单,生产成本较低,缺点是易收到五金件及装配精度影响,且iPhone 3GS的天线连接出现过不牢固的状况。
一,拆解前先重复一遍iPhone 5的规格:
- 4英寸Retina屏幕,分辨率为1136x640
- 搭载苹果A6芯片
- 800万像素iSight摄像头
- 8-pin Lightning底座接口
- 支持4G LTE网络
- 运行iOS 6系统
二,iPhone 5的外观改变了许多,最明显的是底部,底座接口变小了,耳机孔放在了底部,扬声器设计也改变了。
三,好消息是,iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS,iPhone 5的四个角保留了iPhone 4的设计。
四,什么?!要动用吸盘?要知道,从3GS的拆解开始就不需要用吸盘了。
因为iPhone 5的拆卸是从前面往背面拆,所以更换屏幕玻璃会比较容易些。
iPhone 4S 拆屏幕要经过38个步骤,iPhone 5可能是史上最容易维修的iPhone了。
五,屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉,用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来,再一次想起3GS的拆解。
六,拆完屏幕后,内部结构赫然映入眼帘。
七,照例,我们先拆电池,切断零件与电池的连接。
这也是拆解电子设备的常识。
八,我们用扁平的撬刀将电池撬出来,电池用了粘合剂来固定,典型的苹果作风。
iPhone 5 的电池也做了改进,电压更高,电池容量更大,我们来做个对比:
- iPhone 5电池:3.8V - 5.45Wh - 1440mAh 3G通话8小时,待机225小时
- iPhone 4S电池:3.7V - 5.3Wh - 1432mAh 3G通话8小时,待机200小时
- Galaxy SIII电池:3.8V - 7.98Wh - 2100mAh 3G通话11小时40分,待机790小时
九,iPhone 5内部有各种金属跟金属之间的接触,我们图中看到的这块连接器,是用来连接前置摄像头的金属框架和后置摄像头的金属框架。
或许金属框架本身是某种天线。
一时间还还难说清。
说到天线,位于电池旁边的天线连接器一端很容易从主板撬起来。
这个位置的天线在iPhone 4S是蜂窝网络的天线,但是在iPhone 5不知道做何用处,要等进一步拆解才知道。
十,在内腔的顶部,我们发现几个天线连接器,被牢牢固定在里面。
十一,解除束缚后,我们将主板从内腔提起。
iSight摄像头跟着主板一块儿被提起来,内腔还剩下一些零件没拆。
十二,我们终于摸到iPhone 5的好东西了:芯片。
我们一起来看看iPhone 5的芯片都是什么型号(稍后公布)。
芯片大公开:
橘色:Skyworks公司的77352-15功率放大器模块
土黄色:SWUA 147 228
浅黄色:TriQuint公司的686083-1229
绿色:Avago的AFEM -7813功率放大器
蓝色:Skyworks公司的77491-158
紫色:Avago Technologies(安华高科技)的A561S K1224 GF010
橘色:高通PM8018射频功率管理IC
浅黄色:海力士H2JTDG2MBR 128 GB( 16 GB) NAND快闪记忆体
绿色:苹果338S1117音频编解码器
蓝色:意法半导体(ST)的L3G4200D ( AGD5/2235/G8SBI )低功耗三轴陀螺仪。
与iPhone 4S、iPad 2和其他领先的智能手机一样。
紫色:Murata 339S0171 Wi-Fi模块
土黄色:苹果338S1131电源管理IC
十三,主板上的许多零件都用螺丝钉和金属架来固定,看来苹果非常重视主板上的零件,非常好。
十四,一掀开就看到苹果的A6处理器。
苹果自己的芯片:Cirrus音频编解码器
十五,主板上的各种芯片如同木块上面爬着的蚂蚁。
- 意法半导体(ST)的LIS331DLH ( 2233/DSH/GFGHA )超低功耗高性能的3轴线性加速度
- Broadcom的BCM5976触摸屏控制器
- 苹果的A6处理器
- 高通MDM9615M LTE调制解调器
- RTR8600 RF Multi-band/mode收发器,同在三星Galaxy S III发现的一样。
十六,iPhone 5的4G LTE芯片,已经可以肯定是Qualcomm MDM9615M。
十七,触控板控制器的芯片是Broadcom BCM5976,来个特写。
十八,解剖完主板后,我们将目光转向后背壳。
接下来拆Lightning底座接口组件,包括耳机孔和扬声器。
看这部分零件,苹果是不得不缩小底座接口,显然这个组件容不下30-pin 的底座接口。
底部的麦克风挤在耳机孔和Lightning底座接口之间,躲在第二个扬声器孔后面。
苹果使用了跟MacBook Air一样的触控板控制器。
加上德州仪器的触摸屏控制器,造就了iPhone 5 Retina屏幕的触控输入。
下面我们近距离地看一下这些零件,我们可以清楚地数到底座接口的确是8-pin,虽然苹果官方没有详细解释,但其中两针是用于供电和接地,其他6针还不知道什么用处。
Lightning的每一针外面都镀金
十九,虽然还有几个零件没拆,但是掂量了一下后背壳,还是能感觉到很轻。
具体有多轻,我们用精确度很高的设备称了一下,整个后背壳只不过比iPhone 4S的背面玻璃重那么一点点。
二十,震动马达采用压力接触焊接的技术,省去撬开小连接器的麻烦。
iPhone 4S是采用线性马达,与iPhone 4S不同,iPhone 5用回以前用过的旋转马达。
曾经我们还很欣赏苹果用噪音小的线性马达,现在我们挠破头都不明白苹果怎么后退了。
二十一,听筒是两枚螺丝钉和连接器跟屏幕集成固定起来,中间隔着弹簧。
iPhone 4S 的扬声器本来是粘贴在脆弱的电源按键排线上,需要很细致才能拆出来。
iPhone 5的扬声器从屏幕集成轻松一按就弹出来了,又一个容易维修的体现。
二十二,iPhone 5的Home键置于一个集成的金属支架上,可以承受更频繁的按压。
iPhone 4和4S用户的Home键很容易失灵,而且又不敢自己贸然拆机换Home键,iPhone 5不仅延长了Home键的寿命,而且更换也没有那么麻烦。
二十三,屏幕集成最前面的部分出奇地容易拆,拧开几枚螺丝钉即可。
这块应该是具有散热功能的挡板,螺丝钉旁边的弹簧接触片也暗示着这块板还有接地的作用。
二十四,应读者的要求,我们测试一下iPhone的黑色外衣是否容易磨损。
我们发现边缘很坚固,但是四个角的地方容易磨损,最好使用保护套,裸奔的时候需要更小心。
二十五,iPhone 5的其中一个大卖点是高达800万像素的iSight摄像头。
从摄像头组件来看,iSight跟去年的摄像头差别不大,但是实际上iSight的弱光拍摄增强了许多,图像捕捉也更快了。
苹果声称,摄像头的镜片采用蓝宝石晶体。
我们尝试用钢镊子刮镜头外层,没有发现刮痕。
镜头外层的确很坚硬,抗刮痕。
二十六,现在我们可以看到iPhone 5的麦克风了,苹果为iPhone安装了三个麦克风,其中正面顶部的麦克风据推测主要是用来服务于FaceTime和免提功能。
而位于背部的麦克风可能是用于背景降噪:
总结。
