Gerber文件后缀名含义

protel转gerber的具体过程参见下面链接：/szxsj/blog/item/b6ecb41113a62c7eca80c4b0.htmlprotel所产生的gerber，都是统一规范的。

（1）扩展名的第一位g一般指gerber的意思。

（2）扩展名的第二位代表层的面，b代表bottom面，t代表top面，g+数字代表中间线路层，g+p+数字代表电源层。

（3）扩展名的最后一位代表层的类别。

l是线路层，o是丝印层，s是阻焊层，p代表锡膏，m代表外框、基准孔、机械孔，其它一般不重要，Layer : File extension顶层Top (copper) Layer : .GTL底层Bottom (copper) Layer : .GBL中间信号层Mid Layer 1, 2, ... , 30 : .G1, .G2, ... , .G30内电层Internal Plane Layer 1, 2, ... , 16 : .GP1, .GP2, ... , .GP16顶丝网层Top Overlay : .GTO底丝网层Bottom Overlay : .GBO顶锡膏层Top Paste Mask : .GTP底锡膏层Bottom Paste Mask : .GBP顶阻焊层Top Solder Mask : .GTS底阻焊层Bottom Solder Mask : .GBS禁止布线层Keep-Out Layer : .GKO机械层Mechanical Layer 1, 2, ... , 16 : .GM1, .GM2, ... , .GM16顶层主焊盘Top Pad Master : .GPT底层主焊盘Bottom Pad Master : .GPB钻孔图层Drill Drawing, Top Layer - Bottom Layer (Through Hole) : .GD1Drill Drawing, other Drill (Layer) Pairs : .GD2, .GD3, ...钻孔引导层Drill Guide, Top Layer - Bottom Layer (Through Hole) : .GG1Drill Guide, other Drill (Layer) Pairs : .GG2, .GG3, ...机械层：定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构。

如何用Protel DXP生成Gerber文件目录：1. 为何要将PCE^件转换为GERBE&件和钻孔数据后交PCB厂制板2. 什么是GERBER件3. Protel DXP 中Design/Board Layers&Color 介绍4. 如何用Protel DXP 生成Gerber文件5. 由Protel2004产生的Gerber文件各层扩展名与PCB原来各层对应关系表6. 两层板和四层板要导出的layers1. 为何要将PC9件转换为GERBER件和钻孔数据后交PCB厂制板大多数工程师都习惯于将PCB^件设计好后直接送PCB厂加工,而国际上比较流行的做法是将PCB^件转换为GERBER：件和钻孔数据后交PCB 厂，为何要“多此一举”呢？因为电子工程师和PCB工程师对PCB的理解不一样，由PCB!厂转换出来的GERBER件可能不是您所要的，如您在设计时将元件的参数都定义在PCB^件中，您又不想让这些参数显示在PC城品上，您未作说明PCB 厂依葫芦画瓢将这些参数都留在了PCB成品上。

这只是一个例子。

若您自己将PCB^件转换成GERBER：件就可避免此类事件发生。

2. 什么是GERBERC件GERBER件是一种国际标准的光绘格式文件，它包含RS-274-D和RS-274-X 两种格式，其中RS-274-D称为基本GERBER式，并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER式，它本身包含有D码信息。

常用的CAca件都能生成此二种格式文件。

Gerber数据是由象片测图仪(Photoplotters )生成的。

象片测图仪由一个精密的伺服系统组成，该系统控制着一个X-Y工作台，上面附着一片高对比度菲林。

光源透过一个快门照在菲林上。

该快门含有一个光圈***并聚焦在菲林上。

控制器把Gerber指令转换为适当的工作台移动，光圈***旋转和快门的开合。

其结果就是我们通常看到的Gerber文件3. Protel DXP 中Design/Board Layers&Color 介绍(1) Signal Layers :信号层ProtelDXP电路板可以有32个信号层，其中Top是顶层，Midi〜30是中间层,Bottom是底层。

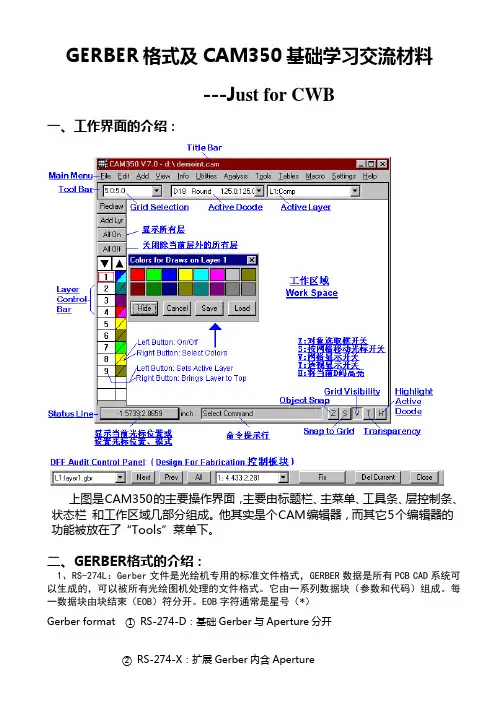

GERBER格式及CAM350基础学习交流材料---J ust for CWB一、工作界面的介绍：上图是C AM350 的主要操作界面，主要由标题栏、主菜单、工具条、层控制条、状态栏和工作区域几部分组成。

他其实是个C AM 编辑器，而其它5个编辑器的功能被放在了“Tools”菜单下。

二、GERBER格式的介绍：1、RS-274L：Gerber文件是光绘机专用的标准文件格式，GERBER数据是所有PCB CAD系统可以生成的，可以被所有光绘图机处理的文件格式。

它由一系列数据块（参数和代码）组成。

每一数据块由块结束（EOB）符分开。

EOB字符通常是星号（*）Gerber format ①RS-274-D：基础Gerber与Aperture分开②RS-274-X：扩展Gerber内含Aperture提示性参数AS 坐标选择 FS 格式描述 MI 镜像图像 MO 单位 OF 偏移 SF 比例因子图像参数IJ 图像对齐 IN 图像名称 IO 图像偏移 IP 图像正负性 IR 图像旋转 PF 绘图胶片名光圈参数AD 光圈描述 AM 光圈自定义层参数KO 挖除 LN 层名 LP 层正负性 SR 移动与复制其它杂项IF 嵌入文件*G04 Layer 1: DP109AB1.BOT *注释%FSLAX23Y23*%Format Statement 前导零，绝对坐标，X轴坐标是两位整数位，三位小数位, Y2.3%MOIN*%Mode 单位设定英寸单位IN 英寸MM 毫米%OFA0B0*%Offset 偏移无偏移%SFA1.0B1.0*%Scale Factor输出比例X轴1.0, Y轴1.0%LNtop_routing.pho*%层名为顶层线路%MIA0B0*% Mirror Image 镜像图像0 不镜像 1 镜像%IPPOS*% IPNEG 设置为负图IPPOS 设置为正图%LPD*% 层正负性IPC 设置为负图IPD 设置为正图%ADD10C,0.010*%光圈描述定义D10码为圆，直径10MILs以下为RS0274D数据G54D10*X0Y0D02*X5000Y0D01*X5000Y5000D01*X0Y5000D01*X0Y0D01*X6000Y0*X11000Y0D01*X6000Y0D01*D02*M02*数据结束2、常见的GERBER后缀名：apt：光绘的孔径表（D码表）cnc 、drl：数控钻资料art、gbr、pho、g？？：光绘的GERBER图形资料2、几个代码：D码：绘图码，选择，控制光圈，指定线型。

gerber文件后缀名含义Top Layer .GTL 顶层走线Bottom Layer .GBL 底层走线Top Overlay .GTO 顶层丝印Bottom Overlay .GBO 底层丝印Top Paste .GTP 顶层表贴(做激光模板用)Bottom Paste .GBP 底层表贴(做激光模板用)Top Solder .GTS 顶层阻焊(也叫防锡层,负片)Bottom Solder .GBS 底层阻焊(也叫防锡层,负片)MidLayer1 .G1 内部走线层1MidLayer2 .G2 内部走线层2MidLayer3 .G3 内部走线层3MidLayer4 .G4 内部走线层4Internal Plane1 .GP1 内平面1(负片)Internal Plane2 .GP2 内平面2(负片)Mechanical1 .GM1机械层1Mechanical2 .GM2 机械层2Mechanical3 .GM3 机械层3Mechanical4 .GM4 机械层4Keep Out Layer .GKO 禁止布线层(可做板子外形)Top Pad Master.GPT 顶层主焊盘Bottom Pad Master .GPB 底层主焊盘Aperture Data.APR光圈文件Drill Data .DRL 钻孔数据Drill Position.TXT钻孔位置Drill Tool size.DRR钻孔尺寸Drill Report.LDP钻孔报告一般只须读取以下档案即可完成雕刻前准备工作:1.零件面: 即GERBER之零件面资料以PROTEL为例零件面资料之格式为＊.GTL2.Aperture File : 即GERBER之Aperture文件以PROTEL为例零件面资料之格式为＊.APT3.焊锡面: 即GERBER之焊锡面资料以PROTEL为例焊锡面资料之格式为＊.GBL4.钻孔档: 即GERBER之钻孔文件资料以PROTEL为例钻孔文件资料之格式为＊.TXT5.成型档: 资料格式依所提供之各种不同之资料作选择以PROTEL为例资料之格式为＊.GKO。

gerber文件后缀名含义Top Layer .GTL 顶层走线Bottom Layer .GBL 底层走线Top Overlay .GTO 顶层丝印Bottom Overlay .GBO 底层丝印Top Paste .GTP 顶层表贴(做激光模板用)Bottom Paste .GBP 底层表贴(做激光模板用)Top Solder .GTS 顶层阻焊(也叫防锡层,负片)Bottom Solder .GBS 底层阻焊(也叫防锡层,负片)MidLayer1 .G1 内部走线层1MidLayer2 .G2 内部走线层2MidLayer3 .G3 内部走线层3MidLayer4 .G4 内部走线层4Internal Plane1 .GP1 内平面1(负片)Internal Plane2 .GP2 内平面2(负片)Mechanical1 .GM1机械层1Mechanical2 .GM2 机械层2Mechanical3 .GM3 机械层3Mechanical4 .GM4 机械层4Keep Out Layer .GKO 禁止布线层(可做板子外形)Top Pad Master.GPT 顶层主焊盘Bottom Pad Master .GPB 底层主焊盘Aperture Data.APR光圈文件Drill Data .DRL 钻孔数据Drill Position.TXT钻孔位置Drill Tool size.DRR钻孔尺寸Drill Report.LDP钻孔报告一般只须读取以下档案即可完成雕刻前准备工作:1.零件面: 即GERBER之零件面资料以PROTEL为例零件面资料之格式为＊.GTL2.Aperture File : 即GERBER之Aperture文件以PROTEL为例零件面资料之格式为＊.APT3.焊锡面: 即GERBER之焊锡面资料以PROTEL为例焊锡面资料之格式为＊.GBL4.钻孔档: 即GERBER之钻孔文件资料以PROTEL为例钻孔文件资料之格式为＊.TXT5.成型档: 资料格式依所提供之各种不同之资料作选择以PROTEL为例资料之格式为＊.GKO。

CAD文档一般指原始PCB设计文件,如protel、PADS等PCB设计文件，而用户或企业设计部门，往往出于各方面的考虑，只愿意提供给生产制造部门电路板的Gerber文件。

Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

因此对于一个电子生产企业，拥有一个能够处理Gerber文件的电脑辅助制造CAM 软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D 的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备Gerber数据是由象片测图仪（Photoplotters）生成的。

象片测图仪由一个精密的伺服系统组成，该系统控制着一个X-Y 工作台，上面附着一片高对比度菲林。

光源透过一个快门照在菲林上。

该快门含有一个光圈***并聚焦在菲林上。

控制器把Gerber指令转换为适当的工作台移动，光圈***旋转和快门的开合。

其结果就是我们通常看到的Gerber文件。

Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

因此对于一个电子生产企业，拥有一个能够处理Gerber文件的电脑辅助制造CAM软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D 的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

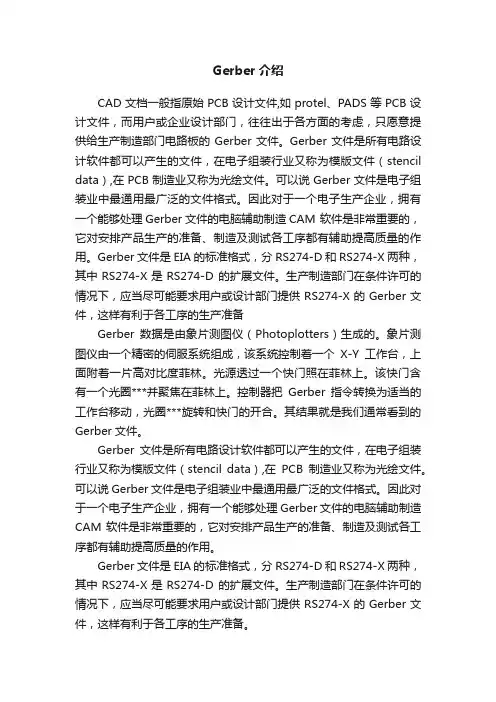

Gerber介绍CAD文档一般指原始PCB设计文件,如protel、PADS等PCB设计文件，而用户或企业设计部门，往往出于各方面的考虑，只愿意提供给生产制造部门电路板的Gerber文件。

Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

因此对于一个电子生产企业，拥有一个能够处理Gerber文件的电脑辅助制造CAM 软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D 的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备Gerber数据是由象片测图仪（Photoplotters）生成的。

象片测图仪由一个精密的伺服系统组成，该系统控制着一个X-Y工作台，上面附着一片高对比度菲林。

光源透过一个快门照在菲林上。

该快门含有一个光圈***并聚焦在菲林上。

控制器把Gerber指令转换为适当的工作台移动，光圈***旋转和快门的开合。

其结果就是我们通常看到的Gerber文件。

Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

因此对于一个电子生产企业，拥有一个能够处理Gerber文件的电脑辅助制造CAM软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D 的扩展文件。

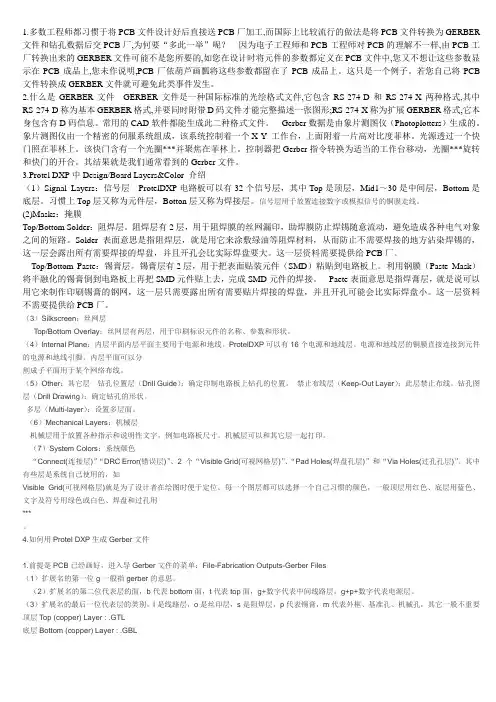

1.多数工程师都习惯于将PCB文件设计好后直接送PCB厂加工,而国际上比较流行的做法是将PCB文件转换为GERBER 文件和钻孔数据后交PCB厂,为何要“多此一举”呢？因为电子工程师和PCB工程师对PCB的理解不一样,由PCB工厂转换出来的GERBER文件可能不是您所要的,如您在设计时将元件的参数都定义在PCB文件中,您又不想让这些参数显示在PCB成品上,您未作说明,PCB厂依葫芦画瓢将这些参数都留在了PCB成品上。

这只是一个例子。

若您自己将PCB 文件转换成GERBER文件就可避免此类事件发生。

2.什么是GERBER文件GERBER文件是一种国际标准的光绘格式文件,它包含RS-274-D和RS-274-X两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER格式,它本身包含有D码信息。

常用的CAD软件都能生成此二种格式文件。

Gerber数据是由象片测图仪（Photoplotters）生成的。

象片测图仪由一个精密的伺服系统组成，该系统控制着一个X-Y 工作台，上面附着一片高对比度菲林。

光源透过一个快门照在菲林上。

该快门含有一个光圈***并聚焦在菲林上。

控制器把Gerber指令转换为适当的工作台移动，光圈***旋转和快门的开合。

其结果就是我们通常看到的Gerber文件。

3.Protel DXP中Design/Board Layers&Color 介绍（1）Signal Layers：信号层ProtelDXP电路板可以有32个信号层，其中Top是顶层，Mid1～30是中间层，Bottom是底层。

习惯上Top层又称为元件层，Botton层又称为焊接层。

信号层用于放置连接数字或模拟信号的铜膜走线。

(2)Masks：掩膜Top/Bottom Solder：阻焊层。

阻焊层有2层，用于阻焊膜的丝网漏印，助焊膜防止焊锡随意流动，避免造成各种电气对象之间的短路。

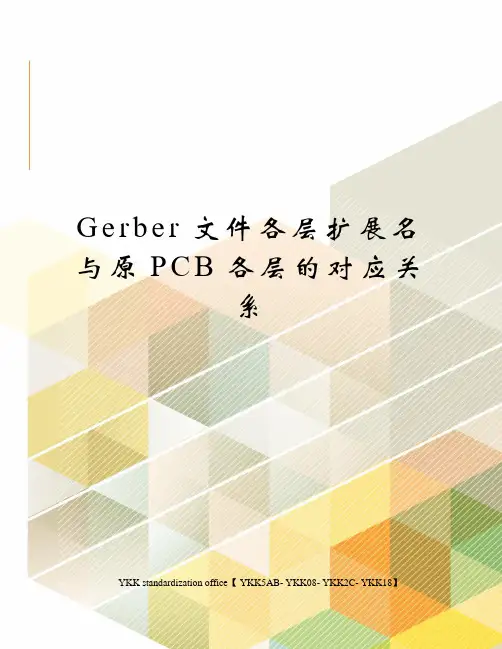

G e r b e r文件各层扩展名与原P C B各层的对应关系YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】Gerber文件各层扩展名与原PCB各层的对应关系protel所产生的gerber，都是统一规范的，具体表现以下方面：1.扩展名的第一位g一般指gerber的意思2.扩展名的第二位代表层的面，b代表bottom面，t代表top面，g+数字代表中间线路层，g+p+数字代表电源层。

3.扩展名的最后一位代表层的类别。

l是线路层，o是丝印层，s是阻焊层，p代表锡膏，m 代表外框、基准孔、机械孔，其它一般不重要文件扩展名：顶层Top (copper) Layer : ...........................................GTL底层Bottom (copper) Layer :....................................... .GBL中间信号层Mid Layer 1, 2, ... , 30 : ...............G1, .G2, ... . .G30内电层Internal Plane Layer 1, 2, ... , 16 : ......GP1, .GP2, ... . .GP16顶丝网层Top Overlay :............................................. .GTO底丝网层Bottom Overlay : ...........................................GBO顶锡膏层Top Paste Mask : ...........................................GTP底锡膏层Bottom Paste Mask :....................................... .GBP顶阻焊层Top Solder Mask : ..........................................GTS底阻焊层Bottom Solder Mask :...................................... .GBS禁止布线层Keep-Out Layer : .........................................GKO机械层Mechanical Layer 1, 2, ... , 16 : ..........GM1, .GM2, ... , .GM16顶层主焊盘Top Pad Master : .........................................GPT底层主焊盘Bottom Pad Master : ......................................GPB钻孔图层Drill Drawing, Top Layer - Bottom Layer (Through Hole) : ...GD1Drill Drawing, other Drill (Layer) Pairs : ...................GD2, .GD3钻孔引导层Drill Guide, Top Layer - Bottom Layer (Through Hole) : ...GG1Drill Guide, other Drill (Layer) Pairs : .............GG2, .........GG3机械层：定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构.禁止布线层：定义我们在布电气特性的铜一时的边界，也就是说我们先定义了禁止布线层后，我们在以后的布过程中，所布的具有电气特性的线是不可能超出禁止布线层的边界.Top overlay和bottom overlay：定义顶层和底的丝印字符，就是一般我们在PCB板上看到的元件编号和一些字符。
