冲击碾压压实新工艺
一、冲击碾压技术原理
冲击碾压技术是采用一种高振幅低频率的拖式压实机械，从冲击压实功能来讲，夯的冲击力较大但最终土体表面不平整，碾则是土体表面平整但压实作用较浅，冲击碾压则是将夯实和碾压有机结合起来，其在施工过程中冲击碾轮凸轮的棱角抬起后在下落过程中基本处于自由落体状态，此时轮体击实功达到最大，冲击效果最为显着，同时由于轮体的三边中每边呈非等曲率变化，冲击点部位的曲率最大，在轮体前进过程中其在重力和水平推力的作用下形成了斜向下的力，即对土体产生揉合作用，即将传统圆形截面压实轮转换为非圆形双轮滚动产生冲击与揉合作用相结合，该种机械配备压实轮，以通过非圆形的冲击论进行快速滚动实现冲击碾压，运动过程中冲击碾质心交替升降，通过其不断的连续冲击地面来将高位时的势能和瞬时动能转化为在低位能时对地面的冲击能，由于其中一角立在地面向前碾压过程中会产生巨大的冲击波，同时辅以滚压、揉压的综合作用，最终实现土体颗粒间发生位移、变形和剪切，并且随着土石密度的增加其影响深度也随之增加，深层土体也随着冲击波的传播而得到压实，施工过程中机械周期性的冲击地面可产生强烈的冲击波而具有地震的传播特性，其高能量除了可对填料做深层压实外还可降低土体的水渗透
性，并提高深层土体的强度和稳定性。
二、冲击碾压技术分析
低频高振幅传统振动式压实设备具有高频低振幅的特点，而冲击碾压则属于低频高振幅，一般每秒2击，落距约为10～20cm，冲击能量则可达15～30KJ，压实过程中机械所产生的低频大振幅冲击波可向深层地下进行传播而形成地震波的特性，该机械将冲击服压能量，并可实现将转动轮惯性所产生的能量及压实轮水平运动所产生的动能相结合，以对地面产生势能和动能的联合冲击作用，因此可对地面起到
强夯与振击的双重作用。能量大，深度数据显示，在某高速公路窖渣沙砾路基上面经25N的三边形双轮冲击压路机以12km/h的速度冲碾30遍后对25m深的部位也可产生明显的压实效果，所产生的冲击功能可超过重型击实功并可使地下深层土体的密度大幅增加，同现有振动压实效果比较具备更好的压实工效，施工后被冲压土体更接近于弹性状态，因此可在一定程度上克服传统土石路基隐患的技术优势。
1、压实效果好，施工速度快
资料显示各种类型的路基经过冲击碾压后在不同深度范围内均可产生不同程度的压实度，因此增强了路基的水稳性，试验表明影响深度内湿陷性样品的检出率可大幅度降低，并且其饱和前后的压缩性指标变幅大幅减小；并且土工试验结果显示大部分碾压路段路基回弹模量大幅增大，弯沉值大幅减小，此即表明冲击碾压后的路基强度及其承载力可大大提高，弯沉变形可得到明显改善；在其施工后的影响深度内其压缩模量增大，压缩性降低，碾压过程中压沉量随遍数增加而增加，碾压后孔隙体积同最大干密度计算的孔隙体积间存在明显的差距，并且其路基工后沉降也得到明显改善，并且可形成对原有路基饱水软弱带分布位置的检验作用，可在施工中随时发现软弱带以便于随时进行挖换填及压实，因此可保证压实效果和路基的整
体均匀性。
2、对填料含水量要求放宽
土体内含水量对冲击压实效果有明显影响，并可导致在冲压后出现弹簧现象而降低冲压效果，而冲击碾压技术对南部地区液限较高的土体含水量的要求则相对较宽，资料显示，在某高速公路进行增强补压时当土体含水量达20～30%时的冲击碾压效果也很好。一般而言土体液限越低，其含水量范围则要求越窄，对其控制则越严格，相对而言冲击碾压机械对填料含水量要求则相对较宽。
3、具有检测性
冲击碾压机械可使地基表面受力均匀并可达到一个较高的应力水平，因此施工
中较易发现碾压地段的不均匀沉降及缺陷，该种碾压方式可在常规压实机械碾压过厚的路基进行增强补压并可随时检测路基的沉降量，因此可更为确切的获知原路基的压实质量，该种覆盖式的检测方式的检测结果是其他任何检测手段所不可比拟的。
4、减少工后沉降
试验及施工检测显示，路基在达到规范要求的压实度时其工后沉降一般在0.4左右，一般斜坡路段的断面沉降量会存在较大差异，若路堤压实层厚度与填料不均匀或施工过程中压实不足或均匀性较差或土体受到土石自重压密变形则会形成拉伸与压缩应变区域，因此可增大差异沉降，若临近两点的沉降梯度超过0.6则可能产生变形裂缝。经验表明高填方路堤采用冲击碾压施工技术可使工后沉降率接近0.1～
0.15，并可较好的避免差异沉降所引发的裂缝。
三、冲击碾压技术的影响因素
1、含水率
据部分专家等人研究证明黄土在含水率上下浮动4%范围内可达到良好的碾压效果，超出该范围则碾压效果不明显，并且随着击实功的增加其最佳含水率降低，因此冲击碾压的最佳含水率低于重型击实法实验结果。大量工程实践证明施工中不同土质的含水率要求范围存在很大差异，通常情况下半固态到流态间的可塑性范围较大，但对于西部地区某些塑性指数较小、低液限土质的可塑范围较窄，由于其对水较为敏感，其最佳含水率变化3%以上则其冲压效果较差，因此从适用性而言采用稠度指标也可更好的证明土质的适宜含水率范围。
2、碾压速度
通常情况下碾压速度在一定范围内与碾压效果成反比关系，碾压速度变快则其压实效果变差，由于在碾压过程中碾轮速度过快则部分土体在碾轮作用下产生的变形尚未来得及转变为完全的塑性变形时应力一旦去除则该部分变形可能恢复，将导致压实效果变差，若碾压速度过慢则会导致整个压实工作效率降低。
3、碾压遍数
在压实施工中疏松土体随碾压遍数增加其压实度也随之增加，但当压实度达到某限值则随碾压遍数增大土体的压实度变化很小甚至不发生变化，此即证明在该吨位、该作用方式的施工条件下对土体的压实效果已经达到极限水平，靠增加碾压遍数来提高压实度已徒劳无益，并且过多的碾压遍数职能降低整个压实工作的生产率，该种状况下只有靠提高压路机吨位或其他方式来提高压实度；但碾压遍数过少则土体压实度会降低，碾压遍数多则虽压实度较好，但整个压实生产率会降低，因此施工中应结合实际施工机械和土质决定具体碾压遍数。
4、碾压方式
碾压方式主要是指碾压施工的工序安排，其对最终压实效果也有较为明显的影响，当前多采用“前轻后重，先慢后快，由弱振到强振”的原则进行，施工过程中一般先采用普通压路机快速碾压1～2遍将其初步定型，之后方可进行冲击碾压作业，待冲击碾压完成后则可用平地机将起伏较为严重的冲击表面进行平整，之后方可用
普通压路机进行碾压。
四、结束语
冲击碾压施工技术产生的冲击能量较强夯法小，但较静压和振动压实工艺却大许多，与传统压实工艺比较具有压实力集中、冲击能量大、压实深度大以及可进行双向压实等优点，采用该工艺施工后的地层密实均匀，不产生传统工艺施工后所存在的明显的锯齿状压实度曲线，即可有效提高压实质量，并且该种施工工艺可在一
定范围内提高压实速度。

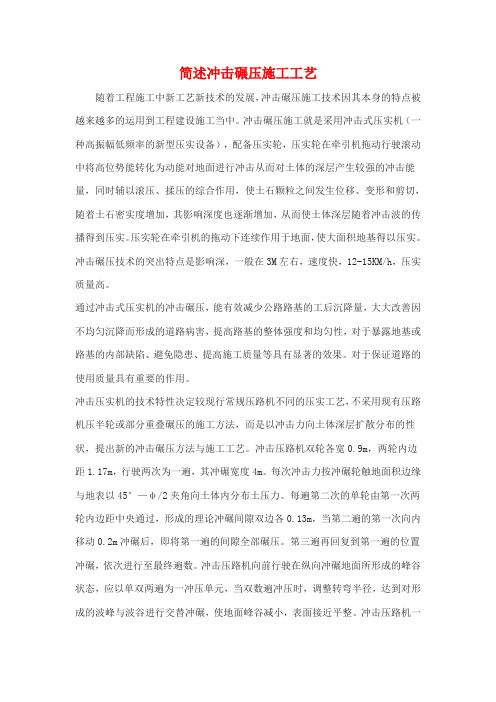

简述冲击碾压施工工艺 随着工程施工中新工艺新技术的发展，冲击碾压施工技术因其本身的特点被越来越多的运用到工程建设施工当中。冲击碾压施工就是采用冲击式压实机（一种高振幅低频率的新型压实设备），配备压实轮，压实轮在牵引机拖动行驶滚动中将高位势能转化为动能对地面进行冲击从而对土体的深层产生较强的冲击能量，同时辅以滚压、揉压的综合作用，使土石颗粒之间发生位移、变形和剪切，随着土石密实度增加，其影响深度也逐渐增加，从而使土体深层随着冲击波的传播得到压实。压实轮在牵引机的拖动下连续作用于地面，使大面积地基得以压实。冲击碾压技术的突出特点是影响深，一般在3M左右，速度快，12-15KM/h，压实质量高。 通过冲击式压实机的冲击碾压，能有效减少公路路基的工后沉降量，大大改善因不均匀沉降而形成的道路病害，提高路基的整体强度和均匀性，对于暴露地基或路基的内部缺陷、避免隐患、提高施工质量等具有显著的效果。对于保证道路的使用质量具有重要的作用。 冲击压实机的技术特性决定较现行常规压路机不同的压实工艺，不采用现有压路机压半轮或部分重叠碾压的施工方法，而是以冲击力向土体深层扩散分布的性状，提出新的冲击碾压方法与施工工艺。冲击压路机双轮各宽0.9m，两轮内边距1.17m，行驶两次为一遍，其冲碾宽度4m。每次冲击力按冲碾轮触地面积边缘与地表以45°—φ/2夹角向土体内分布土压力。每遍第二次的单轮由第一次两轮内边距中央通过，形成的理论冲碾间隙双边各0.13m，当第二遍的第一次向内移动0.2m冲碾后，即将第一遍的间隙全部碾压。第三遍再回复到第一遍的位置冲碾，依次进行至最终遍数。冲击压路机向前行驶在纵向冲碾地面所形成的峰谷状态，应以单双两遍为一冲压单元，当双数遍冲压时，调整转弯半径，达到对形成的波峰与波谷进行交替冲碾，使地面峰谷减小，表面接近平整。冲击压路机一
冲击碾压补强压实施工检查记录表 施工单位：施工段号： 监理单位：编号：E－35－□□□－□□□□施工段工程名称 桩号或部位检查日期 冲击碾压设备型号或性能参 数 冲击碾压 能级（KJ） 平均行驶速度 （Km/h） 冲击碾压遍数试验段要求沉降 量（mm） 试验段要求压实度 （%） 碾压前含水量 （%）试验段确定 含水量范围 （%） W opt-4%～W opt+2% 沉降量(mm) 桩号位置 碾压前 高程 碾压后 高程 高程差桩号位置 碾压前 高程 碾压后 高程 高程差 压实度（%）桩号 水平 位置 竖向 位置 压实度含水量桩号 水平 位置 竖向 位置 压实度含水量 最大干密度g/cm3最佳含水量土名 冲击碾压路线 及测点位置示 意图
检测：复核：现场监理人员：冲击碾压补强压实施工检查记录表（一） （试验路段） 施工单位：施工段号： 监理单位：编号：E－34-1－□□□－□□□□施工段工程名称 桩号或部位检查日期 冲击碾压设备型号或性能参数 冲击碾压 能级（KJ） 平均行驶速度 （Km/h） 碾压前含水量（%）液、塑限冲击碾压含水量 范围（%） W opt-4%～W opt+2% 压实度（%）碾压遍 数 桩号 水平位 置 竖向位 置 压实度含水量桩号 水平位 置 竖向位 置 压实度含水量 最大干密度g/cm3最佳含水量土名 冲击碾压路线及 测点位置示意图
检测：复核：现场监理人员：冲击碾压补强压实施工检查记录表（二） （试验路段） 施工单位：施工段号： 监理单位：编号：E－34-2－□□□－□□□□施工段工程名称 桩号或部位检查日期 冲击碾压设备型号或性能参数 冲击碾压 能级（KJ） 平均行驶速度 （Km/h） 沉降量(mm) 碾压 遍数 桩号位置高程高程差 碾压遍 数 桩号位置高程高程差0 0 10 10 15 15 20 20 25 25 0 0 10 10 15 15 20 20 25 25
路基冲击碾压施工工法 王汝俊 核工业西南建设集团有限公司610021 1 刖言 冲击压路机是一种新式路基压实机械，通过冲击碾压对路基压实质量的提高产生了很强的推动作用。路基冲击碾压施工工艺在高速公路中的运用，是高速公 路压实技术的最新发展。近年来，在高速公路施工中，为提高路基施工质量，加速路基沉降，减小路基工后沉降，一般都要求对路基进行冲击碾压。我公司在本辽高速公路路基工程第19合同段及伊墩高速第二合同段施工中，通过施工实践、总结，对该施工工艺已经熟悉、掌握并形成了本工法。 2工法特点 2.1冲击碾压的施工速度快，效率高，冲击碾的速度一般在12—20km/h， 尤其对较长、较宽的路基段落，效率更高。 2.2作用范围大，冲击碾的压实影响深度在1 —1.5m,比传统的压实机械有更好的压实功效，有效解决普通压路机需要严格控制层厚的问题。 2.3工费较低，按冲击25遍计算，每平方米费用约2.5元。 2.4 控制工后沉降和不均匀沉降，提高路基的整体强度，保证公路的使用质量。 3适用范围 3.1本工法适用于地基冲碾，各种填土、填石的各级公路路基分层碾压，路堤（床）补压。 3.2 自行式冲击压路机单块最小冲压施工面积不宜小于1000m,牵引式冲击 压路机单块施工面积不宜小于15oom。较窄的工作面但设置了转弯道的最短直线距离不宜小于100m,宽度不宜小于6m此处所指的工作场地面积是指排除了需避让的构造物之后的能够冲压的净面积。 3.3如下情况不宜采用冲击碾压 3.3.1加筋土挡墙路段不宜采用冲击碾压； 332旧路改建中遇到的挡墙、桥梁和涵洞等的承载力不足以承受冲击碾压荷载需加固
的路段； 3.3.3含水量超出范围经试验验证效果不明显的路段； 3.3.4 路堤（床）增强补压试验段冲击碾压20遍后平均下沉量w 3cm的路段。 4工艺原理 冲击碾是由牵引车带动非圆形轮滚动，多边形滚轮的大小半径产生位能落差与行驶的动能相结合沿地面对土石材料进行静压、搓揉、冲击的连续冲击碾压作业，形成高振幅、低频率的冲击压实原理。目前以25KJ三边形双轮冲击压路机 使用最多，其双轮静重12t，行驶最佳速度为12km/h，对地面产生集中冲击力2000?2500KN相当于1111?1543kPa。这种高能量冲击力周期性连续冲击地面，产生强烈的冲击波，向下具有地震波的传播特性，产生的冲击碾压功能达到超重型击实功，可使地下深层的密实度不断累积增加，视不同土石材料性状达 1.0?1.5m，比现有振动压实机械有更好的压实功效，使被冲压的土石填料更接近于弹性状态，显示出克服土石路基隐患的技术优势，是土石工程压实技术的最新发展。 三边形双轮冲击碾在工作中，当牵引车拖动三边弧形轮子向前滚动时，压实轮重心离地面的高度上下交替变化，产生的势能和动能集中向前、向下碾压，形成巨大的冲击波，通过三边弧形轮连续均匀的冲击地面，使土体达到均匀密实。在冲击碾压过程中，三边弧形轮每旋转一周，其重心抬高和降低三次，对地面产生夯实冲击和振动作用三次。具体冲击作用过程为：在牵引的作用下，压实轮依靠与地面的摩擦力沿外廓曲线向前滚动，重心处于曲线最低点时，再向前滚动，重心开始上移，牵引力带来的动能转化成压实轮的势能和动能，并且缓冲机构开 始作用，使蓄能器的缓冲液压缸收缩，蓄能器蓄能。当压实轮重心处于曲线最高点向前滚动时，压实轮的势能开始转化为动能，蓄能器缓冲液压缸伸张，蓄能器中的压力能释放，转化为压实轮的动能。由于压实轮的特殊结构，其重心除了具有向前的线速度外，还有一个向下的线速度，直至压实轮另一条曲线与地面接触时，开始对地面产生冲击夯实作用。牵引车的工作速度越大，蓄能器的缓冲液压缸收缩越大，蓄能越多，释放的能量转化为压实轮的动能也越大，对地面产生冲击夯实的动能也越多，激振的效果也越好。根据经验和 25KJ三边形双轮冲击压路机设计行车速度要求，碾压速度以10-12km/h为宜。对于一般路基的非饱和土，冲压轮着地
第一部分：工程概况一、工程位置 京港澳高速公路漯河至驻马店改扩建工程土建工程 A 类LZTJ-1 合同段起点为 K0+000,终点为K9+295,路线全长9.295KM。路线起点位于郑漯高速公路改扩建终点，原漯驻设计桩号K3+706,南行进入老王坡滞洪区，跨淤泥河后在K9+通道北侧台背处与 2 合同段相接。线路穿越漯河市召陵区邓乡镇王庄、漯河市后谢乡河东李村、西平县人和乡花牛陈村、西平县人和乡谢老庄村、西平县老王坡管理局。 二、地形、地貌全线位于淮河冲湖积平原区，主要是淮河泛滥冲洪积及湖积而成的低缓平原，地势低下而平缓，大体西北向东南倾斜，海拔标高45?70n。 三、气象条件项目所在区域属半干旱、半湿润温带季风气候区，四季分明，气候温和。年平均气温14.6 C左右，多年极端最高气温43.1 C，极端最低气温-17.4 C。因受季风影响，降雨量年内不均，集中在7、8 9三个月，年平均降水量794~924mr，沿线冬春多北风或偏北风，夏季多南风或偏南风，多年平均风速-4.5ms。 四、区域地质构造 区域由于新生代以来地壳一直处于缓慢的沉降运动中，因而堆积了较厚的第四系沉积物。在勘探深度内，所揭露的地层均为第四系淮河泛滥所形成的冲、湖积土，所揭露的地层有第四系中更新统冲、洪基层，上更新统冲积层，全新统冲、洪积层。地震基本烈度为切度。 五、水文地质条件区域属淮河流域，河流顺地势倾斜呈西北至东南流向，属雨源型季节性河流径 流不 足，平时无水或少水，汛期排洪。地下水埋深3?10m不等，且受季节影响较大，地下 水类型为潜水，无侵蚀性，补给水源主要为大气降水。 六、交通、能源服务设施 1、交通设施标段范围内地处平原地带，道路都为机耕道，路况为土路，路宽小于3米，进入施 工现场唯——条县道005,对应桩号为K4+800（金山孟立交桥），该路为7米宽砼路面，附近经过村庄较多，交通量大。根据当地风俗，各村都有在县道路边赶集的习惯，赶集 时候道路无法通行大型施工车辆。根据现场调查情况，本标段交通不便。由于本工程为高速两侧的加宽且结构物均匀分布情况，本标段考虑从线路两侧修建贯通便道，跨越河沟的区段采用钢便桥通过，便道宽度米，便道采用30cm建筑砖碴硬化，面层采用10cm 泥结碎石。在路堤范围内，便道用地占用红线内水沟位置，桥梁范围征用2.5 米临时用地。每隔
4）冲击碾压 ①施工方法 冲击碾压是冲击式压实机对路基的压实不仅来自碾压轮自身重量产生的静荷载的作用，而且由于冲击式压实机碾压轮结构的独特性，在碾压轮前进时其部分势能转化为动能，对路基产生强烈的冲击作用，可有效地增大压实厚度和压实体积，并减少压实遍数，从而大大提高路基压实功效。 ②施工程序与工艺流程 施工工艺流程图详见下图。 施工要求 冲击压实施工工艺流程图 施工前准备： 按照设计图纸要求在原地面将冲击压实边界进行测量放样，并用石灰洒在压实边界线上。
施工前，按设计要求清理冲击碾压处理范围表面30cm 厚种植土，并查看现场地质情况，做相关地质勘探，与设计图纸上的地质情况进行对比，若发现与设计不符时上报监理单位。 场地平整完成后，进行冲击压实前的地面标高测量，检验土体的含水量。施工现场若有土坎、沟槽等须采用推土机予以整平，使表面凹凸相差不超过100mm，坡度小于4％，并清除较大石块等硬质突出物。对于坑穴等天平夯实，防止基底积水。 冲击碾压前将试验区采用光轮压路机碾压密实，便于设备碾压行走。当土壤中含水量不够时，洒水进行调整，使其达到最佳含水量±3％。 测放冲击压实机行走轨迹：根据路基面宽度，确定循环冲击碾压的轮迹走向，用石灰线洒出，之后用冲击式压实机进行冲击压实，从路基的一侧向另一侧冲碾，冲碾顺序符合“先两边、后中间”的次序，以轮迹搭接但不重叠铺盖整个路基表面为冲碾一遍。 ③设备就位碾压 1、由牵引车拖动冲击碾，在缓冲区加速行驶，通过测验区时确保行驶速度不小于12km/h。碾压采用排压法。在横向移位时，冲击压路机双轮各宽0.9m，两轮内边距1.17m，行驶两次为一遍，形成4m宽碾压带。其中每遍第二次的单轮有第一次两轮内边距中央通过，形成理论冲碾间隙双边各0.13m，当第二遍的第一次向内移动0.2m冲碾后，将第一遍

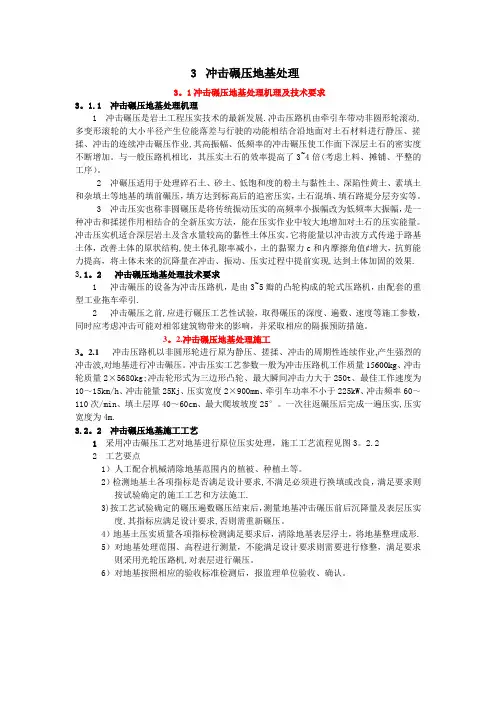

3 冲击碾压地基处理 3.1 冲击碾压地基处理机理及技术要求 3.1.1 冲击碾压地基处理机理 1 冲击碾压是岩土工程压实技术的最新发展。冲击压路机由牵引车带动非圆形轮滚动，多变形滚轮的大小半径产生位能落差与行驶的动能相结合沿地面对土石材料进行静压、搓揉、冲击的连续冲击碾压作业，其高振幅、低频率的冲击碾压使工作面下深层土石的密实度不断增加。与一般压路机相比，其压实土石的效率提高了3~4 倍（考虑上料、摊铺、平整的工序）。 2 冲碾压适用于处理碎石土、砂土、低饱和度的粉土与黏性土、深陷性黄土、素填土和杂填土等地基的填前碾压，填方达到标高后的追密压实，土石混填、填石路堤分层夯实等。 3 冲击压实也称非圆碾压是将传统振动压实的高频率小振幅改为低频率大振幅，是一种冲击和揉搓作用相结合的全新压实方法，能在压实作业中较大地增加对土石的压实能量。冲击压实机适合深层岩土及含水量较高的黏性土体压实。它将能量以冲击波方式传递于路基土体，改善土体的原状结构，使土体孔隙率减小，土的黏聚力 c 和内摩擦角值￠增大，抗剪能力提高，将土体未来的沉降量在冲击、振动、压实过程中提前实现，达到土体加固的效果。 3.1.2 冲击碾压地基处理技术要求 1 冲击碾压的设备为冲击压路机，是由3~5 瓣的凸轮构成的轮式压路机，由配套的重型工业拖车牵引。 2 冲击碾压之前，应进行碾压工艺性试验，取得碾压的深度、遍数、速度等施工参数，同时应考虑冲击可能对相邻建筑物带来的影响，并采取相应的隔振预防措施。 3.2. 冲击碾压地基处理施工 3.2.1 冲击压路机以非圆形轮进行原为静压、搓揉、冲击的周期性连续作业，产生强烈的冲击波，对地基进行冲击碾压。冲击压实工艺参数一般为冲击压路机工作质量15600kg 、冲 击轮质量2× 5680kg; 冲击轮形式为三边形凸轮、最大瞬间冲击力大于250t 、最佳工作速度 为10~15km/h 、冲击能量25Kj 、压实宽度2×900mm、牵引车功率不小于225kW、冲击频率60~110 次/min 、填土层厚40~60cm、最大爬坡坡度25°。一次往返碾压后完成一遍压实，压实宽度为4m。 3.2.2 冲击碾压地基施工工艺 1 采用冲击碾压工艺对地基进行原位压实处理，施工工艺流程见图3.2.2 2 工艺要点 1）人工配合机械清除地基范围内的植被、种植土等。 2）检测地基土各项指标是否满足设计要求，不满足必须进行换填或改良，满足要求则按试验确定的施工工艺和方法施工。 3 ）按工艺试验确定的碾压遍数碾压结束后，测量地基冲击碾压前后沉降量及表层压实度，其指 标应满足设计要求，否则需重新碾压。 4 ）地基土压实质量各项指标检测满足要求后，清除地基表层浮土，将地基整理成形。 5 ）对地基处理范围、高程进行测量，不能满足设计要求则需要进行修整，满足要求则采用光轮 压路机，对表层进行碾压。 6 ）对地基按照相应的验收标准检测后，报监理单位验收、确认。
