电气接线图大全包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友。
一、开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图二开五孔单控插座接线图一开双控开关接线图二三开单控开关接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图二、断路器、接触器控制回路：三：热电偶：aaæeacc, vawJwaüîäüx-—四、电能表：三相四线电度表互感器接线电源线从互感器P1进的接线方式电源线从互感器P2进的接线方式三相四线电度表互感器接线电源线从互感器P1进的接线方式WÆÆxk.æÆÆP1Æś#.ÆÆÆŒ三相三线电度表接互感器电路单相电能表的接线电源从P1进电源线从P2穿过（逆穿）接线图汇总3œMec A aA a e& œ ! 3-v64sæAÆæaemM3个单相电度表互感器接线电源线从P1面穿过P1互感器二次线端接电流表不分彼此Æ%&—›>•ñś3żï36*&-ï"•śüJ•::ć !x› c&"Æ.W%P1W五、其他：单相电机顺逆转控制控制顺逆转QS —30AHY2—30HY2—30M€s•&t›L iIü+tt5€J=#Je 1a•«ł• ı›ü»ïïw›«oï电葫芦吊机六、电动机：KM1 KM2CJ10- 10&m&KM1延时JTX-2CH3BA—8 DH48S—1Z(JSS48A—JS14P220VTL —Q5MY1 ,JTX —2CDFI&6ØKM1 J0KM3 01KM2 10KT KM2KM3KM1七、日光灯类：双联开关的2种双控电路（如图）两种控制方式（如图）桥式全波整流滤波电路（如图）通电延时亮灯（如图）延时断电（如图）延时通断不断循环且达到设置循环数断电（如图）灯延时熄灭（如图）传统镇流器和电子镇流器（如图）延时通断不断循环且达到设置循环数断电（如图）2灯循环点亮（如图）循环流水灯（如图）时间断电器断电延时控制（如图）通电延时断电（如图）AH3—3通电延时亮灯（如图）桥式全波整流滤波电路（如图）延时通、断循环运行（如图）2灯循环亮、熄（如图）时间继电器断电延时控制（如图）。
电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件（不含接线端子）变换一次线号，线号按顺序排列。
1．主回路线号的编写三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电气元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……如果分成多路，例如，多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W，2U、2V和2W。
2．控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。
每一个电气接点有一个唯一的接线编号，编号可依次递增。
如编号的起始数字，控制回路从阿拉伯数字1开始，其他辅助电路可依次以101、201……为起始数字，如照明电路编号从101开始，信号电路从201开始，监控电路从301开始，检测电路从401开始。
3．电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。
图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置，在接线图上画出元器件电气符号图形及外框。
打开CAD绘图软件，调出电气元件布置图中与绘制接线图有关的图层，在此基础上绘制接线图可以大幅度提高效率，节省很多时间。
1．给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成，用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1）基本文字符号基本文字符号可分为单字母符号和双字母符号两种。
（1）单字母符号。
单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表5.1.1所示，其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。
（2）双字母符号。
双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

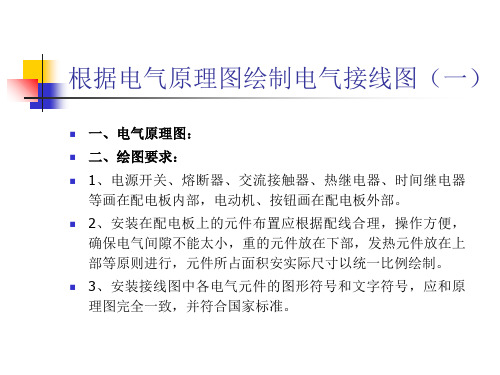

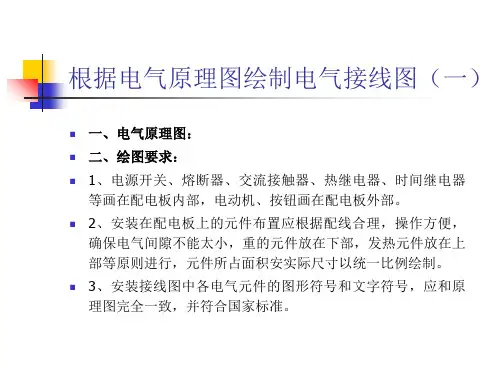

接线图绘制规则一、对电气安装接线图的要求电气安装接线图主要用于指导相关人员对电气设备进行合理的安装配线、接线、查线、线路检查、线路维修和故障处理。
电气接线图是用来组织排列电气控制设备中各个零部件的端口编号和该端口的导线电缆编号，以及接线端子排的编号。
在图中要表示出各电气设备、电气元件之间的实际接线情况，并标注出外部接线所需的数据。
在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。
在绘制电气安装接线图时有以下几点注意事项。
（1）接线图中一般应示出如下内容：电气设备和电气元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
（2）所有的电气设备和电气元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。
（3）接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡走向相同的导线可以合并，用线束来表示，到达接线端子板或电气元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，应标注清楚导线及套管、穿线管的型号、根数和规格。
二、接线图包含的内容电气接线图是表示电气控制系统中各项目（包括电气元件、组件、设备等）之间连接关系、连线种类和敷设路线等详细信息的电气图。
电气接线图是检查电路和维修电路不可缺少的技术文件。
根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。
常用电气接线图包括：一次接线图（或称主接线图），二次接线图（或称控制电路接线图）和电气部件接线图三种。
1．端子功能图表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
2．接线图或接线表接线图或接线表表示成套电气控制设备或装置的连接关系，是用于接线和检查的一种简图或表格。
学习任务：绘制电气主接线图
学习目标
1、熟练掌握CAD图形绘制命令；
2、熟练掌握CAD图形编辑命令。
一、知识回顾
绘制如下图形：
二、重要知识点
绘制步骤：
新建CAD文档，命名为电气主接线图.dwg。
1．图纸布局
（1）设置图形界限（注意：此步不设置也可以进行绘图）
（提示：【格式】——【图形界限】，左上角点为0,0，右上角点为450,400。
）（2）设置图层
新建四个图层，分别是定位线、电气符号、母线、标注线。
2.定位线层的绘制
（1）将定位线层至于当前，绘制框架。
（2）将框架进行修剪，如下图：
3.绘制电气符号
（1）将电气符号层至于当前，绘制如下电气符号。
（2）将电气符号转换成块。
电流互感器电感线圈电容
变压器电容式电压互感器避雷器接地符号隔离开关断路器4.连接图形
最终图形如下局部放大图1
局部放大图2、3、4
局部放大图5。
电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。
所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。
2.线路故障或检修时 变压器停运 反过来同样。
3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。
我司发电机出口无甲刀闸。
输送功率及距离110KV功率1050MW、距离50 150KM。
220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线 此种接线方式虽然具有供电可靠 调度灵活及便于扩建等优点 但这种接线方式所用设备较多 配电装置复杂 经济性较差 在运行中隔离开关作为操作电器 很容易发生误操作事故 并且对于实现自动化不方便 当母线故障时 须切除较多的电源和线路经济性好。
单元接线是发电机经变压器直接接入春林变电站 需要断路器及隔离开关的数量要远远小于双母线接线 如果按国内六氟化硫开关的配置 仅此一项就可节约近200万元。
另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。
单元接线方式的占地面积也要远远小于双母线接线所占用的面积 这也更符合我公司的实际情况。
还有 单元接线的保护配置也更加简单化 没有了升压站母线保护。
可靠性较高。
单元接线的最突出的特点就是开关设备少 操作简单 设备少相对来说也就是减少了设备的故障率 操作简单也就减少的设备误操作的次数 所以可靠性相对也就提高了。
