西南交大网络教育学院《电力系统分析》第1、2、3、4、5次作业

[西南交通大学]西南交通大学网络教育学院毕业设计（论文）[键入文字] 西南交通大学网络教育学院毕业设计（论文）专业（班级）： 12级电气工程及自动化（电力机车）专升本指导教师：学生姓名：学号：设计题目：电力系统短期负荷预测的研究1毕业设计成绩评议表学生姓名班级指导教师姓名职称审阅人评语审阅人：年月日答辩委员会综合评语主席：年月日论文成绩评语内容包括：（学术）思想、方案选择、设计（论文）达到的水平、设计（论证）有无错误等。

毕业设计（论文）任务书班级：12级电气工程及自动化（电力机车）学生姓名：指导老师：设计（论文）题目电力系统短期负荷预测的研究主要研究内容随着我国区域性电力市场的逐步建立和完善，短期负荷预测工作将在电力市场运营中占据十分重要的地位。

国内外的许多专家、学者在预测理论和方法方面做了大量的研究工作，取得了很多卓有成效的进展。

目前用于短期负荷预测的方法很多，可以分为经典预测方法、传统预测方法和智能预测方法等。

经典方法有回归分析法和时间序列法；传统方法有卡尔曼滤波法、指数平滑法、灰色预测法、小波分析法；智能预测法有专家系统法、人工神经网络法。

电力系统短期发电计划是在一个调度周期内，根据负荷预报，在满足负荷需求和机组安全、启停机限制的约束条件下，优化选定各时段参加运行的机组，决定机组开停时间及其出力情况，使整个机组在周期内的总消耗为最小。

关键环节1、确定论文题目2、搜集、整理资料3、编写提纲4、撰写初稿5、改写初稿6、定稿计划进度1、201 . . ——查询资料，熟悉课本内容，熟悉应用软件，分析设计任务并完成开题报告；2、201 . . —— . 根据资料设计初稿并完成相关的英文翻译3、201 . . ——修改初稿，定稿并完成相关的图纸文件进；4、201 . . ——撰写论文，完善论文，打印论文；5、201 . . ——毕业答辩。

参考资料参考文献[1]刘晨晖. 电力系统负荷预报理论与方法. 哈尔滨工业大学出版社.1987[2]康重庆夏清.电力系统负荷预测. 北京: 中国电力出版社, 2007[3]赵希正.中国电力负荷特性分析与预测.北京:中国电力出版社.2001[4]肖国泉王春张福伟.电力负荷预测.北京:中国电力出版社.2001[5]萧国泉徐绳均. 电力规划. 北京: 水利电力出版社,1993[6]牛东晓曹树华赵磊张文文. 电力负荷预测技术及其应用. 北京: 中国电力出版社, 1999[7]于尔铿.能量管理系统. 科学出版社. 1998[8]李文沅. 电力系统安全经济运行—模型与方法. 重庆大学出版社,1989班级：学生姓名：指导老师：设计（论文）题目：电力系统短期负荷预测的研究一、文献综述随着我国区域性电力市场的逐步建立和完善，短期负荷预测工作将在电力市场运营中占据十分重要的地位。

（交通运输）电力系统分析西南交通大学网络教育学院（交通运输）电力系统分析西南交通大学网络教育学院电力系统分析练习题壹、简答题1、电力线路的正序电抗和零序电抗是否相等？2、在220kV及之上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路且联电容会增大仍是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略且联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加仍是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

，测变压器壹次侧的参数R 、X 、G 、B 。

五、壹容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15,V S （2-3）%=5.7,V S （3-1）%=20.4,ΔP 0=187千瓦，I 0%=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某壹变压器参数如表1所示。

表1 变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为： 1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

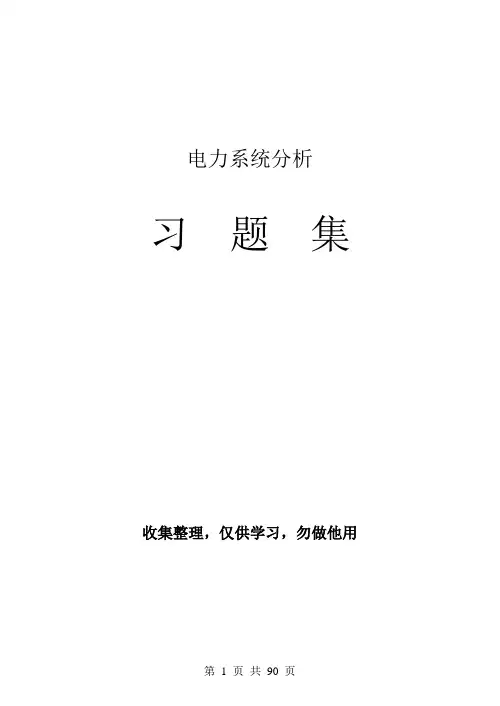

电力系统分析习题集收集整理，仅供学习，勿做他用前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

《高电压技术》第1~4次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 国际电工委员会（IEC）和我国国家标准规定，标准雷电冲击电压波为：________。

(A) 1.2/50μs(B) 1.2/2～5μs(C) 100/2500μs(D) 500/2500μs正确答案：A解答参考：2. 流注理论未考虑的现象。

(A) 碰撞电离(B) 表面电离(C) 光电离(D) 空间电荷对电场的影响正确答案：B解答参考：3. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数。

(A) 远大于1(B) 约等于1(C) 远小于1(D) 不确定正确答案：B解答参考：4. 任何电介质都不同程度地具有一定的导电性能，表征电介质导电性能的主要物理量是。

(A) 介电常数(B) 电导率(C) 介质损耗(D) 击穿电场强度正确答案：B解答参考：5. 局部放电的监测方法中，不属于非电监测方法的是。

(A) 噪声检测法(B) 介质损耗法(C) 光检测法(D) 化学分析法正确答案：B解答参考：6. 随着输电线路长度的增加线路的波阻抗将。

(A) 不变(B) 增大(C) 减小(D) 可能增大也可能减小正确答案：A解答参考：7. 波在线路上传播，当末端短路（接地）时，以下关于反射描述正确的是。

(A) 电流为0，电压增大一倍(B) 电压为0，电流增大一倍(C) 电流不变，电压增大一倍(D) 电压不变，电流增大一倍正确答案：B解答参考：8. 220kV输电线路应有的耐雷水平是_________。

(A) 20～30kA(B) 30～60kA(C) 40～75kA(D) 75～110kA你选择的答案： D [正确]正确答案：D解答参考：9. 以下属于操作过电压的是_________。

(A) 工频电压升高(B) 断续电弧接地过电压(C) 变电所侵入波过电压(D) 铁磁谐振过电压你选择的答案： B [正确]正确答案：B解答参考：10. 空载线路合闸的时候，可能产生的最大过电压为_________。

重庆大学网络教育学院-2020年春季学期课程作业电力系统暂态分析第3次-参考资料
请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！
本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！
一、计算题 (共 4 题、0 / 20 分 )
1、
如图所示，该系统由一台发-变组通过线路向中性点直接接地的纯负荷供电。

计算线路AB 末端分别发生BC相断线和A相断线时故障点处A相的各序电流和电压。

参考答案是：
2、
凸极同步发电机的额定容量为200MW，额定电压13.8kV，额定功率因素都
，其相关电抗分别为x d=0.92 x q=0.69 x d'=0.32 x d''=x q''=0.2。

忽略电阻，计算在额定运行状态下机端三相短路的稳态短路电流、暂态电流和次暂态电流的交流分量标幺值。

参考答案是：。

西交《电力系统分析Ⅰ》在线作业
在简单电力系统中，如某点的三序阻抗,ZΣ(1)=ZΣ(2)=ZΣ(0),则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为()。

A.单相接地短路、两相短路、两相短路接地、三相短路
B.三相短路、两相短路接地、两相短路、单相接地短路
C.两相短路、两相短路接地、单相接地短路、三相短路
正确答案:B
P-σ曲线被称为( )。

A.耗量特性曲线
B.负荷曲线
C.正弦电压曲线
D.功角曲线
正确答案:D
1
A.A
B.B
C.C
D.D
正确答案:A
关于不对称短路时正负序电压分量的分布，正确的是()
A.不对称短路时，发电机端负序电压最高，短路点正序电压最高
B.不对称短路时，短路点负序电压最高，发电机端正序电压最高
C.不对称短路时，发电机端正序电压和负序电压最高
正确答案:B
关于节点导纳矩阵Ｙ，下列说法错误的是( )。

A.复数方阵
B.一定存在与其对应的阻抗矩阵
C.是稀疏矩阵
D.既包含元件特性约束，又包含网络拓扑约束
正确答案:D。

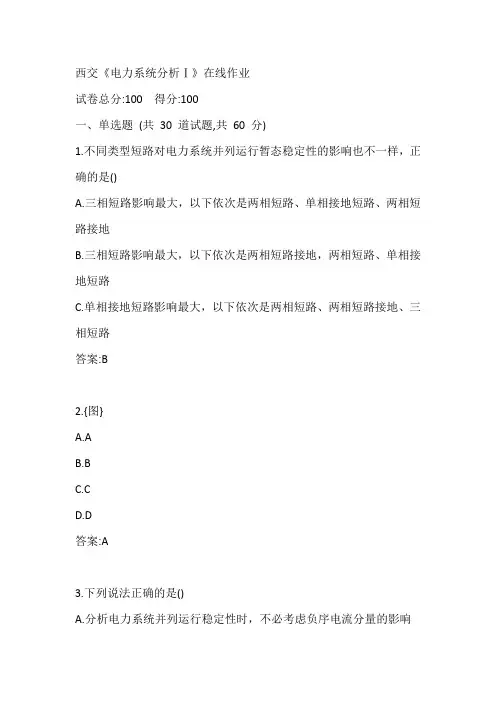

西交《电力系统分析Ⅰ》在线作业
试卷总分:100 得分:100
一、单选题(共30 道试题,共60 分)
1.不同类型短路对电力系统并列运行暂态稳定性的影响也不一样，正确的是()
A.三相短路影响最大，以下依次是两相短路、单相接地短路、两相短路接地
B.三相短路影响最大，以下依次是两相短路接地，两相短路、单相接地短路
C.单相接地短路影响最大，以下依次是两相短路、两相短路接地、三相短路
答案:B
2.{图}
A.A
B.B
C.C
D.D
答案:A
3.下列说法正确的是()
A.分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

15春西交《电力系统分析Ⅱ》在线作业答案
西交《电力系统分析Ⅱ》在线作业
一、单选题（共 30 道试题，共 60 分。

）
1.
A.
B.
C.
正确答案：B
2. 关于短路时电流分量的衰减情况，正确的是 ( )。

A. 三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零；
B. 不对称短路达到稳定状态时，短路电流中的负序分量将衰减到零；
C. 不对称短路达到稳定状态时，短路电流中的零序分量将衰减到零。

正确答案：A
3.
A.
B.
C.
正确答案：B
4.
A.
B.
C.
正确答案：B
5. 将三个不对称相量分解为三组对称相量的方法是( )。

A. 小干扰法；
B. 对称分量法；
C. 牛顿—拉夫逊法。

正确答案：B
6. 励磁绕组与D轴阻尼绕组间的互感系数，励磁绕组与Q轴阻尼绕组间的互感系数分别是（）。

A. 变数，常数；
B. 常数，变数；
C. 变数，变数。

正确答案：B
7.
A.
B.。

本次作业是本门课程本学期的第1次作业，注释如下：作业题均为不定项选择题。

有1个或多个正确答案一、不定项选择题(有不定个选项正确，共30道小题)1. 以下关于学籍的描述，哪些是正确的？[本题1分,不选全得0.5分，选错得0分](A) 学籍是一个学生属于某一所学校的一种法律上的身份和资格(B) 要取得学生的身份，首先要取得学籍(C) 学生必须在学校规定的时间内持录取通知书到学校办理入学手续方可取得学籍(D) 学校将按规定对新生进行复查，复查合格者方可取得学籍正确答案：A B C D解答参考：学籍是一个学生属于某一所学校的一种法律上的身份和资格，取得学生身份首先要取得学籍。

教育部第21号部长令发布的《普通高等学校学生管理规定》规定，按国家招生规定录取的新生，持录取通知书按学校有关要求和规定的期限到校办理入学手续，学校在三个月内按照国家招生规定对其进行复查。

复查合格者，予以注册，取得学籍。

2. 我国是从哪一年开始实行高校学籍电子注册的？[本题1分,不选全得0.5分，选错得0分](A) 2004(B) 2005(C) 2006(D) 2007正确答案：C解答参考：高等学校新生学籍电子注册是完善高等教育学历证书电子注册制度的一项重要工作，是加强高等学校招生行为监督，保障高等教育改革健康发展的需要。

因此，教育部明确从2006年开始实行学生学籍电子注册。

3. 哪些学历证书需要进行电子注册？[本题1分,不选全得0.5分，选错得0分](A) 毕业证书(B) 学位证书(C) 结业证书(D) 肄业证书正确答案：A B C解答参考：毕业证书、结业证书都需要进行电子注册。

而从2008年起，学位证书也需要进行电子注册的，这一点在2007年9月版的教材中没有明确，我会在下一版的教材中修改。

4. 我校网络教育学历证书是否参加电子注册？[本题1分,不选全得0.5分，选错得0分](A) 参加(B) 不参加(C)(D)正确答案：A解答参考：我校是经国家教育部批准正式开展现代远程教育试点的高校之一，因此我校网络教育的本、专科毕业证书和结业证书均须参加教育部组织的高等教育学历证书电子注册。

电力系统分析第1次作业一、主观题(共8道小题)(主观题请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)1.?电能质量最主要的两个指标是什么？答：电压和频率2.?简述电力系统、电力网和动力系统的联系与区别答：电力线路和变压器组成的网络称为电力网；电力网+发电机+负荷=电力系统；电力系统+动力部分=动力系统。

3.?电力系统运行的特点和要求分别是什么？答：?特点（1）电能不能大量存储：电能的生产、变换、输送、分配和使用必须同时进行；（2）过渡过程十分短暂：要求自动化控制程度高；（3）对社会生活、政治和国民经济影响巨大。

要求，（1）保证安全可靠持续供电，（2）保证必要的电能质量；（3）保证电力系统运行的经济性。

4.?我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。

答：有3kV,?6kV,?10kV,?35kV,（60kV），110kV,（154kV），220kV,?330kV,?500kV等电压等级。

用电设备额定电压与电力系统额定电压相同。

考虑电网中有电压损耗，为了尽量使用电设备在额定电压下工作，发电机比电力系统额定电压高5%。

变压器一次侧相当于用电设备，规定其额定电压与电力系统额定电压相同，二次侧相当于发电设备，考虑到变压器漏阻抗很大，其额定电压一般比电力系统额定电压高10%。

?5.?电力系统中性点接地方式有哪些？各有什么特点？答：?（1）小电流接地方式：单相短路接地时故障相对地电压降为零；非故障相对地电压升高为线电压，三相之间的线电压仍然对称，用户的三相用电设备仍能照常运行，但允许继续运行的时间不能超过2h。

? （2）大电流接地方式：发生单相接地故障即引起断路器跳闸，中断供电；因此，供电可靠性不如小电路接地方式。

发生单相接地故障时，非故障相对地电压仍为相电压，电气设备的绝缘水平只相电压考虑，可以降低工程造价。

6.?电力系统的构成答：由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。

练习一：单项选择题1、额定变比为10。

5kV/242kV的变压器工作于+2。

5％抽头，其实际变比为（）.A 10.5kV/242kVB 10kV/220kV C10。

5kV/248。

05Kv（答案:C)2、额定变比为35kV/11kV的变压器工作于—2.5％抽头,其实际变比为（）.A 34.125kV/10。

725kVB 34。

125kV/11kV C35kV/11Kv(答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A 外层B 内层C中层（答案：A）4、采用分裂导线可( )输电线电容。

A 增大B 减小C保持不变(答案:A)5、采用分裂导线可（)输电线等效半径。

A 增大B 减小C保持不变(答案：A）6、短路电流周期分量的标么值与( ）有关.A.转移电抗和短路时间B。

计算电抗和短路点距离C。

计算电抗和短路时间（答案：C）7、在系统发生短路时,异步电动机( ）向系统提供短路电流.A。

绝对不 B.一直 C.有时（答案：C)8、在运用计算曲线进行短路电流计算时,负荷。

A.用恒定阻抗表示B。

用变阻抗表示C。

不予考虑(答案：A)9、对于静止元件来说，其（）.A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗.A 大于B 小于C等于（答案：B)11、有架空地线的输电线的零序电抗（)无架空地线的输电线的零序电抗.A 大于B 小于C等于（答案:B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（)A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m（n）为( )。

A.3B。

1 C。

3(答案:A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A。

Y，d11 B。

Y，y0 C。

Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

T-2 ［请将试题的解答全部做在答题纸上（答题纸另发）；本试题必须随 答题纸一并交回］1. 电力系统各兀件的额定电压是多少？什么是平均额定电压？ 一般在什么场 合使用平均额定电压？ （10分）2. 频率的一次调整和二次调整分别适应于什么变化范囤的负荷？ 一次调整是 否能实现无差调节？ （10分）3. 试用电压调整的基本原理说明H 前主要有哪些电压调整的措施？（15 分）4. 什么叫极限切除角？如何确定极限切除角？ （15分）5. 图1所示HOkV 电网，各线路采用和同导线，其阻抗参数为Z o =O.l+jO.4Q /km（1） 计算网络的功率初分布；（2） 若节点A 电压为120RV,计及功率损耗，求最低电压点电压和最大电 压损耗（不计横向分量）。

（20分）6. 如题图2所示电力系统，己知各元件参数的标幺值。

发电机G ：坊=0.29,兀2 =0.23,7；= lb 。

变压器 T ・l ： *0.13；变压器 T ・2： x=0.11 □线路 L ： 双冋X L I =0.29, XLO =3X L |O 运行初始状态：心1.0, &=1.0, 0=0.2。

在输电 线路首端才点发生两相短路接地，试用等面积定则确定极限切除角讥血，并 判断当故障切除角叭 =40。

时，系统能否保持暂态稳定？ （3（）分） G T-1 |_图1注：1.试题字迹务必清晰，书写工粥。

本题1页,本页为第1页2.题间不留空，一般应题卷分开。

（C卷）答案：1.电力线路的额定屯床和用电设备的额定屯床相等，且称之为网络的额定电丿衣,如22（）kV网络等等。

发电机的额定屯压与网络的额定屯压为同一等级时，发电机的额定电丿衣规定比网络的额定屯床高5%o变用器额定电床的规定略为复杂。

根据变用器在电力系统屮传输功率的方向，我们规定变压器接受功率一侧的绕组为一次绕组，输出功率一•侧的绕组为二次绕组。

一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。
