QJ44直流双臂电桥知识-使用方法

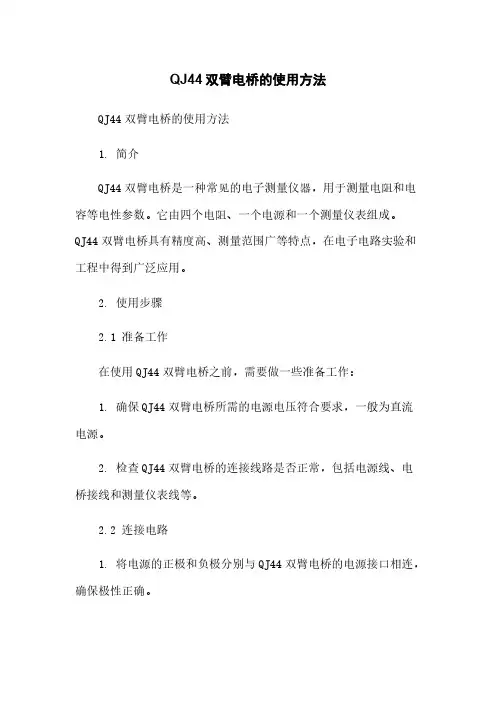

QJ44双臂电桥的使用方法QJ44双臂电桥的使用方法1. 简介QJ44双臂电桥是一种常见的电子测量仪器，用于测量电阻和电容等电性参数。

它由四个电阻、一个电源和一个测量仪表组成。

QJ44双臂电桥具有精度高、测量范围广等特点，在电子电路实验和工程中得到广泛应用。

2. 使用步骤2.1 准备工作在使用QJ44双臂电桥之前，需要做一些准备工作：1. 确保QJ44双臂电桥所需的电源电压符合要求，一般为直流电源。

2. 检查QJ44双臂电桥的连接线路是否正常，包括电源线、电桥接线和测量仪表线等。

2.2 连接电路1. 将电源的正极和负极分别与QJ44双臂电桥的电源接口相连，确保极性正确。

2. 将待测电阻或电容连入QJ44双臂电桥的两个臂中，注意观察电阻或电容的数值范围和限制。

3. 连接测量仪表，将测量仪表的输入端与QJ44双臂电桥的输出端相连。

2.3 进行测量1. 打开电源，确保电源电压稳定。

2. 调节电桥的平衡控制，使测量仪表指针或数码显示器指示在零位，表示电桥已经平衡。

3. 调节电桥的调零控制，使测量仪表指针或数码显示器指示在零位附近，以提高测量的准确度。

4. 根据需要，选择合适的测量范围和测量方式，进行测量。

5. 读取测量结果，记录并进行分析。

3. 注意事项在使用QJ44双臂电桥时要注意以下事项：1. 避免将电桥超过额定电流、电压范围下使用，以免损坏电桥或造成安全事故。

2. 在进行测量前，应确保电源电压稳定，以提高测量的准确性。

3. 使用QJ44双臂电桥时，需定期检查和清洁电桥的连接线路，以确保连接可靠并避免测量误差。

4. 应使用合适的测量仪表进行测量，并注意其量程和精度，以保证测量的准确性。

5. 对于高阻抗或小电容的测量对象，应采取相应的补偿和校正措施，如使用补偿电阻或外部串联电阻。

6. 在进行测量时，应尽量避免外部环境的干扰，如强电磁场、温度变化等，以确保测量结果的准确性。

4. 结论QJ44双臂电桥是一种常用的电子测量仪器，具有精度高、测量范围广等特点。

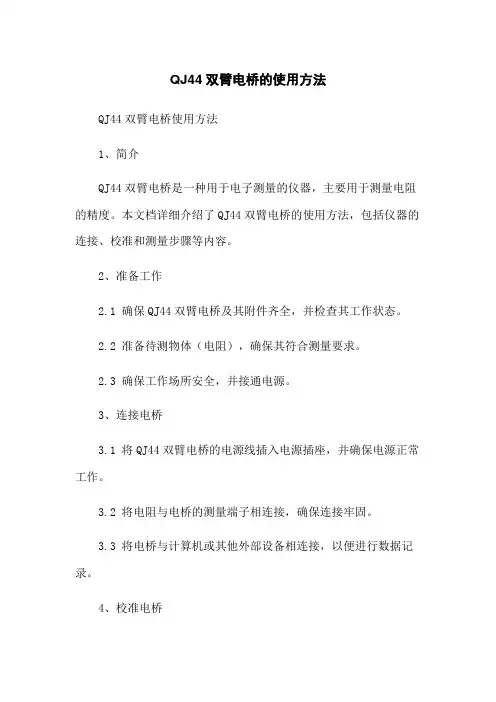

QJ44双臂电桥的使用方法QJ44双臂电桥使用方法1、简介QJ44双臂电桥是一种用于电子测量的仪器，主要用于测量电阻的精度。

本文档详细介绍了QJ44双臂电桥的使用方法，包括仪器的连接、校准和测量步骤等内容。

2、准备工作2.1 确保QJ44双臂电桥及其附件齐全，并检查其工作状态。

2.2 准备待测物体（电阻），确保其符合测量要求。

2.3 确保工作场所安全，并接通电源。

3、连接电桥3.1 将QJ44双臂电桥的电源线插入电源插座，并确保电源正常工作。

3.2 将电阻与电桥的测量端子相连接，确保连接牢固。

3.3 将电桥与计算机或其他外部设备相连接，以便进行数据记录。

4、校准电桥4.1 将电桥的“校准开关”置于“校准”状态，并调节校准电位器（若有）至合适的位置。

4.2 调节电桥的“灵敏度控制”至合适的水平，以获得最佳的测量精度。

4.3 根据待测电阻的额定值，使用标准电阻参照进行校准，调节电桥的“平衡调节”直至电桥达到平衡状态。

5、进行测量5.1 将电桥的“校准开关”置于“测量”状态。

5.2 通过外部设备或计算机启动数据记录程序。

5.3 调节电桥的“平衡调节”，直至外部设备或计算机开始记录数据。

5.4 根据需要，对待测电阻进行过程中的任何调整。

5.5 等待测量完成后，关闭电桥和数据记录设备。

6、数据处理6.1 使用数据记录设备或计算机，将测量得到的电阻数据转储到计算机中。

6.2 对数据进行分析和处理，根据需要绘制曲线图或其他图表。

6.3 根据实际需求，对数据进行进一步处理和应用。

7、结束恭喜您成功地使用了QJ44双臂电桥进行电阻测量！如有任何问题或需要进一步的支持，请参考设备附带的用户手册或联系相关技术人员。

附件：本文档没有涉及附件。

法律名词及注释：本文档没有涉及法律名词及注释。

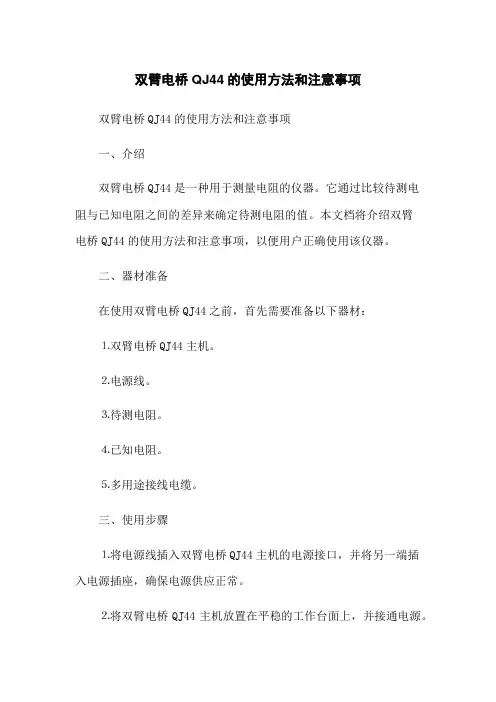

双臂电桥QJ44的使用方法和注意事项双臂电桥QJ44的使用方法和注意事项一、介绍双臂电桥QJ44是一种用于测量电阻的仪器。

它通过比较待测电阻与已知电阻之间的差异来确定待测电阻的值。

本文档将介绍双臂电桥QJ44的使用方法和注意事项，以便用户正确使用该仪器。

二、器材准备在使用双臂电桥QJ44之前，首先需要准备以下器材：⒈双臂电桥QJ44主机。

⒉电源线。

⒊待测电阻。

⒋已知电阻。

⒌多用途接线电缆。

三、使用步骤⒈将电源线插入双臂电桥QJ44主机的电源接口，并将另一端插入电源插座，确保电源供应正常。

⒉将双臂电桥QJ44主机放置在平稳的工作台面上，并接通电源。

⒊使用多用途接线电缆连接待测电阻和双臂电桥QJ44主机。

请确保接线正确，避免导线接触不良或短路现象。

⒋将已知电阻连接到双臂电桥QJ44主机的已知电阻端口，并通过多用途接线电缆与待测电阻端口进行连接。

⒌打开双臂电桥QJ44主机的电源开关，待仪器启动后，在仪表盘上观察电桥平衡的指示。

⒍如果电桥未平衡，通过调节双臂电桥QJ44主机的平衡旋钮，使电桥平衡指示在合适的范围内，通常为零位或归零点。

⒎当电桥平衡后，读取仪表盘上的电桥平衡数值，该数值即为待测电阻的值。

四、注意事项⒈在使用双臂电桥QJ44之前，请确保已经充分理解该仪器的使用方法和安全操作规程，并接受专业人员的培训指导。

⒉使用双臂电桥QJ44时，请确保工作环境干燥、通风良好，并避免湿度过高的环境。

⒊在连接电缆和电阻时，请确保插头与插孔的良好接触，避免接触不良或松动。

⒋在进行电桥平衡调节时，请小心调节旋钮，避免突然调节过大或过快导致电桥失衡或短路的情况发生。

⒌使用双臂电桥QJ44时，请注意仪器的电源是否符合电压要求，并确保电源插座的接地正常。

⒍在使用双臂电桥QJ44进行测量时，请避免接触电阻器和电平较高的部位，以免触电或其他意外事故的发生。

附录：本文档附带的附件包括：⒈双臂电桥QJ44的说明书。

⒉多用途接线电缆的说明书。

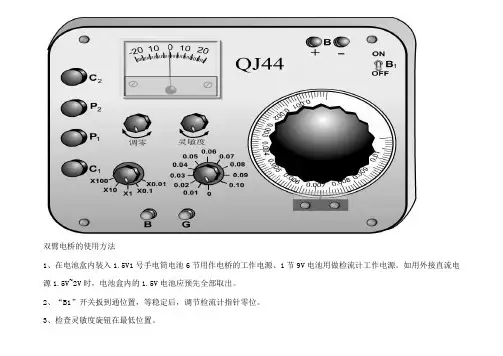

双臂电桥的使用方法1、在电池盒内装入1.5V1号手电筒电池6节用作电桥的工作电源、1节9V电池用做检流计工作电源。

如用外接直流电源1.5V~2V时，电池盒内的1.5V电池应预先全部取出。

2、“B1”开关扳到通位置，等稳定后，调节检流计指针零位。

3、检查灵敏度旋钮在最低位置。

4、将被测电阻两端接在电桥相应的C1、P1、C2、P2的接线柱上。

5、估计被测电阻值大小，选择适当倍率位置，先按“G”按钮，再按“B”按钮，适当调节灵敏度旋钮，观察检流计指针，（注意尽量不要让检流计指针的摆度超过量程，以免打坏指针。

）根据检流计指针偏移方向及偏移程度，调节粗调及细调旋钮。

具体方法是：假设检流计指针向正方向偏移，先将灵敏度旋钮放至最低位，然后将粗调旋钮指示向大值方向调动一格，然后再稍微旋转灵敏度开关，观察检流计指针，继续调节，直到检流计指针向负方向偏移，然后将细调旋钮放至最大数位处，缓慢调节灵敏度，同时细调旋钮缓慢逆时针旋转，（向小数值方向调节），直到灵敏度在最高位时，检流计指针在零刻度处。

6、将灵敏度旋钮旋至最低位，然后按起“B”按钮，再按下，如此几次，检流计指针应无太大变化。

测试结束。

7、按起“B”按钮，再按起“G”按钮，最后断开“B1”按钮。

8、测试数据记录：被测电阻=倍率读数*（粗调读数+细调读数）五、双臂电桥使用的注意事项1、在测量电感电路的直流电阻时，应先按下“B”按钮，再按下“G”按钮，断开时，应先断“G”按钮，后断开“B”按钮。

2、在测量时，为了测试数据精确，应将电位接线和电流接线分开接，电位接线应靠近被测电阻。

3、电桥使用完毕后，“B”与“G”按钮应断开，“B1”开关应扳向“断”位，避免浪费检流计放大器工作电源。

4、电桥如长期不用，应将电池取出。

5、被测电阻范围（欧姆）绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

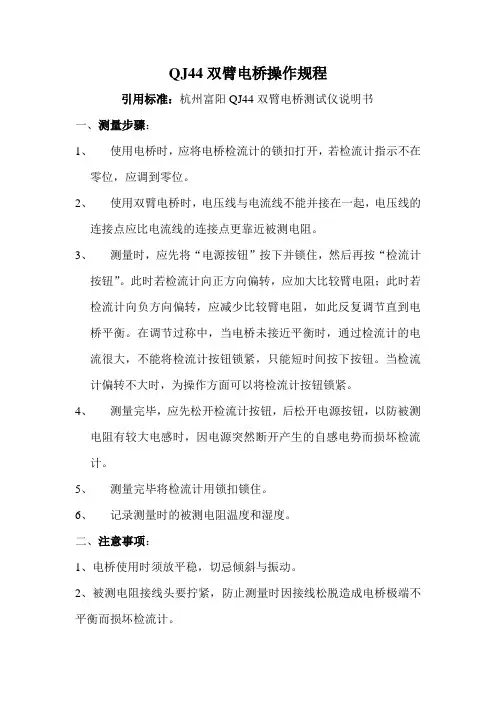

QJ44双臂电桥操作规程
引用标准：杭州富阳QJ44双臂电桥测试仪说明书
一、测量步骤：
1、使用电桥时，应将电桥检流计的锁扣打开，若检流计指示不在
零位，应调到零位。

2、使用双臂电桥时，电压线与电流线不能并接在一起，电压线的
连接点应比电流线的连接点更靠近被测电阻。

3、测量时，应先将“电源按钮”按下并锁住，然后再按“检流计
按钮”。

此时若检流计向正方向偏转，应加大比较臂电阻；此时若检流计向负方向偏转，应减少比较臂电阻，如此反复调节直到电桥平衡。

在调节过称中，当电桥未接近平衡时，通过检流计的电流很大，不能将检流计按钮锁紧，只能短时间按下按钮。

当检流计偏转不大时，为操作方面可以将检流计按钮锁紧。

4、测量完毕，应先松开检流计按钮，后松开电源按钮，以防被测
电阻有较大电感时，因电源突然断开产生的自感电势而损坏检流计。

5、测量完毕将检流计用锁扣锁住。

6、记录测量时的被测电阻温度和湿度。

二、注意事项：
1、电桥使用时须放平稳，切忌倾斜与振动。

2、被测电阻接线头要拧紧，防止测量时因接线松脱造成电桥极端不平衡而损坏检流计。

3、被测电阻电感量较大时，应先将电源按钮按下一段时间后，再按检流计按钮，以免因自感电势而损坏检流计。

4、对含有电容的设备测量时，应先放电一段时间后再进行测量。

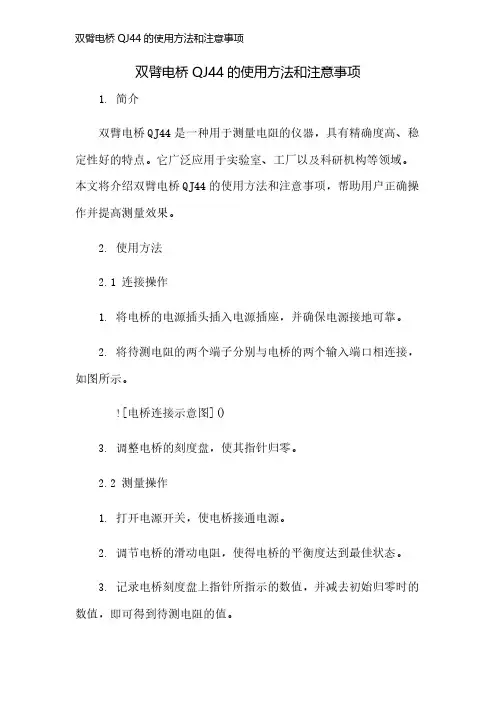

双臂电桥QJ44的使用方法和注意事项1. 简介双臂电桥QJ44是一种用于测量电阻的仪器，具有精确度高、稳定性好的特点。

它广泛应用于实验室、工厂以及科研机构等领域。

本文将介绍双臂电桥QJ44的使用方法和注意事项，帮助用户正确操作并提高测量效果。

2. 使用方法2.1 连接操作1. 将电桥的电源插头插入电源插座，并确保电源接地可靠。

2. 将待测电阻的两个端子分别与电桥的两个输入端口相连接，如图所示。

![电桥连接示意图]()3. 调整电桥的刻度盘，使其指针归零。

2.2 测量操作1. 打开电源开关，使电桥接通电源。

2. 调节电桥的滑动电阻，使得电桥的平衡度达到最佳状态。

3. 记录电桥刻度盘上指针所指示的数值，并减去初始归零时的数值，即可得到待测电阻的值。

4. 如果需要多次测量同一电阻或者不同电阻，应先断开电源，等待电桥冷却后再进行下一次测量。

3. 注意事项3.1 安全使用1. 使用前应仔细阅读电桥的使用说明书，并按照要求操作。

2. 在操作过程中，应注意操作规范，避免操作失误引发意外事故。

3. 在连接电源时，应确保电源插头与插座配套，并插入良好接地的插座。

3.2 正确操作1. 测量前应检查电桥是否正常运行，如电源是否正常供电，指针是否灵敏等。

2. 在调节滑动电阻时，应小心调节，避免过度调节导致电桥失衡。

3. 测量结果应及时记录，并注意保留小数点位数，提高测量精度。

3.3 保养维护1. 使用完毕后，应断开电源，并将电桥器材清洁干净。

2. 定期检查电桥的连接线是否有损坏或老化，如有问题及时更换。

3. 如发现电桥出现故障或者异常情况，应及时联系售后服务人员进行维修或更换。

以上便是双臂电桥QJ44的使用方法和注意事项的详细介绍。

希望对用户能有所帮助，正确使用电桥并注意安全事项，以保障测量的精确性和安全性。

如有任何问题，请及时与相关专业人员联系。

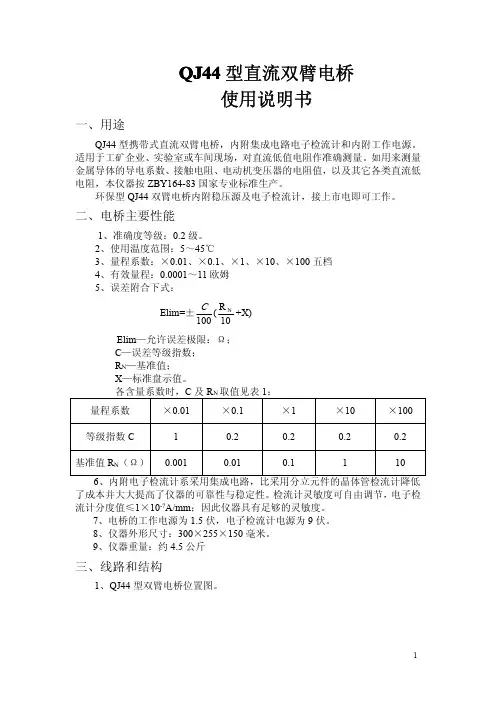

QJ44型直流双臂电桥使用说明书一、用途QJ44型携带式直流双臂电桥，内附集成电路电子检流计和内附工作电源。

适用于工矿企业、实验室或车间现场，对直流低值电阻作准确测量。

如用来测量金属导体的导电系数、接触电阻、电动机变压器的电阻值，以及其它各类直流低电阻，本仪器按ZBY164-83国家专业标准生产。

环保型QJ44双臂电桥内附稳压源及电子检流计，接上市电即可工作。

二、电桥主要性能1、准确度等级：0.2级。

2、使用温度范围：5～45℃3、量程系数：×0.01、×0.1、×1、×10、×100五档4、有效量程：0.0001～11欧姆5、误差附合下式：Elim=±100C (10R N+X)Elim —允许误差极限：Ω；C —误差等级指数；R N —基准值；X —标准盘示值。

各含量系数时，C 及R N 取值见表1：量程系数×0.01×0.1×1×10×100等级指数C 10.20.20.20.2基准值R N （Ω）0.0010.010.11106、内附电子检流计系采用集成电路，比采用分立元件的晶体管检流计降低了成本并大大提高了仪器的可靠性与稳定性。

检流计灵敏度可自由调节，电子检流计分度值≤1×10-7A/mm ；因此仪器具有足够的灵敏度。

7、电桥的工作电源为1.5伏，电子检流计电源为9伏。

8、仪器外形尺寸：300×255×150毫米。

9、仪器重量：约4.5公斤三、线路和结构1、QJ44型双臂电桥位置图。

（1）集成电路检流计工作电源开关；（2）滑结续数盘；（3）电桥外接工作电源接线柱；（4）步时读数开关；（5）检流计灵敏度调节旋钮；（6）检流计；（7）（11）被测电阻、电流端接线柱；（8）检流计电气调零旋钮；（9）被测电阻、电位端接线柱；（10）倍率读数开关；（12）检流计按键开关；（13）电桥工作电源按键开关。

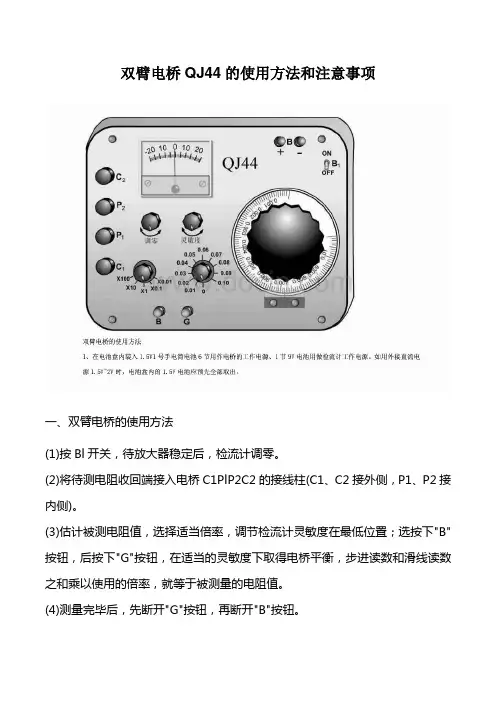

双臂电桥QJ44的使用方法和注意事项
一、双臂电桥的使用方法
(1)按Bl开关，待放大器稳定后，检流计调零。

(2)将待测电阻收回端接入电桥C1PlP2C2的接线柱(C1、C2接外侧，P1、P2接内侧)。

(3)估计被测电阻值，选择适当倍率，调节检流计灵敏度在最低位置；选按下"B"按钮，后按下"G"按钮，在适当的灵敏度下取得电桥平衡，步进读数和滑线读数之和乘以使用的倍率，就等于被测量的电阻值。

(4)测量完毕后，先断开"G"按钮，再断开"B"按钮。

二、使用双臂电桥的注意事项
1、搬运电桥时要轻拿轻放，被测电阻的电流端钮和电位端钮应和双臂电桥的对应端钮正确连接。

当被测电阻没有专门的电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，连接导线应尽量短而粗，并且要连接牢靠。

2、双臂电桥用以测量低值电阻时，待测电阻必须依四端接法接入电桥。

电流接头和电压接头应分开连接，连接点要保证接触牢靠.
3、使用电桥前，先接通电源预热五分钟，调节电桥平衡时应尽量避免检流计的指针摆动过大。

测量前选用适当的倍率。

4、注意调节检流计零位，灵敏度应先调至最小，操作中逐步提高测量灵敏度。

5、双臂电桥的工作电流较大，测量过程要迅速，以避免电池的无谓消耗。

按钮B和G应间歇使用。

双臂电桥的使用方法1、在电池盒内装入1.5V1号手电筒电池6节用作电桥的工作电源、1节9V电池用做检流计工作电源。

如用外接直流电源1.5V~2V时，电池盒内的1.5V电池应预先全部取出。

2、“B1”开关扳到通位置，等稳定后，调节检流计指针零位。

3、检查灵敏度旋钮在最低位置。

4、将被测电阻两端接在电桥相应的C1、P1、C2、P2的接线柱上。

5、估计被测电阻值大小，选择适当倍率位置，先按“G”按钮，再按“B”按钮，适当调节灵敏度旋钮，观察检流计指针，（注意尽量不要让检流计指针的摆度超过量程，以免打坏指针。

）根据检流计指针偏移方向及偏移程度，调节粗调及细调旋钮。

具体方法是：假设检流计指针向正方向偏移，先将灵敏度旋钮放至最低位，然后将粗调旋钮指示向大值方向调动一格，然后再稍微旋转灵敏度开关，观察检流计指针，继续调节，直到检流计指针向负方向偏移，然后将细调旋钮放至最大数位处，缓慢调节灵敏度，同时细调旋钮缓慢逆时针旋转，（向小数值方向调节），直到灵敏度在最高位时，检流计指针在零刻度处。

6、将灵敏度旋钮旋至最低位，然后按起“B”按钮，再按下，如此几次，检流计指针应无太大变化。

测试结束。

7、按起“B”按钮，再按起“G”按钮，最后断开“B1”按钮。

8、测试数据记录：被测电阻=倍率读数*（粗调读数+细调读数）五、双臂电桥使用的注意事项1、在测量电感电路的直流电阻时，应先按下“B”按钮，再按下“G”按钮，断开时，应先断“G”按钮，后断开“B”按钮。

2、在测量时，为了测试数据精确，应将电位接线和电流接线分开接，电位接线应靠近被测电阻。

3、电桥使用完毕后，“B”与“G”按钮应断开，“B1”开关应扳向“断”位，避免浪费检流计放大器工作电源。

4、电桥如长期不用，应将电池取出。

5、被测电阻范围（欧姆）绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

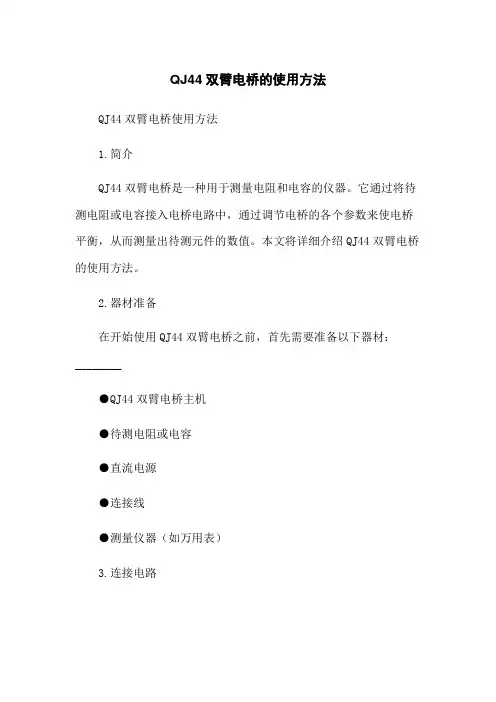

QJ44双臂电桥的使用方法QJ44双臂电桥使用方法1.简介QJ44双臂电桥是一种用于测量电阻和电容的仪器。

它通过将待测电阻或电容接入电桥电路中，通过调节电桥的各个参数来使电桥平衡，从而测量出待测元件的数值。

本文将详细介绍QJ44双臂电桥的使用方法。

2.器材准备在开始使用QJ44双臂电桥之前，首先需要准备以下器材：________●QJ44双臂电桥主机●待测电阻或电容●直流电源●连接线●测量仪器（如万用表）3.连接电路将待测电阻或电容与QJ44双臂电桥主机连接。

连接方法如下：________●将待测电阻或电容的两个端口分别与两个臂K1和K2连接。

●将一个端口与电平P连接。

●将另一个端口与电平Q连接。

4.设置参数在连接电路之后，需要设置QJ44双臂电桥的参数以使电桥平衡。

按照以下步骤进行参数设置：________●将调节旋钮转至最小值。

●打开直流电源，并调节电源的输出电压，使其达到所需测量的范围。

●利用电桥主机上的调节旋钮，调节臂K1和K2上的电阻或电容值，使电桥尽可能平衡。

5.电桥平衡通过调节电桥的参数，使其平衡，即相等电压条件下，电桥电流为零。

具体步骤如下：________●逐步调节电桥主机上的调节旋钮，观察电桥的示数变化。

●当示数开始稳定并接近零时，即可认为电桥已经平衡。

6.测量结果电桥平衡后，通过示数可以得到待测电阻或电容的数值。

可使用连接的测量仪器（如万用表）进行测量，将仪器连接至电桥的输出端口。

7.结束使用在完成测量后，将直流电源断开，将待测电阻或电容与QJ44双臂电桥主机断开连接。

清理使用过程中的残留物，并将所有器材妥善存放。

附件：________本文档没有涉及附件。

法律名词及注释：________本文档没有涉及法律名词及注释。

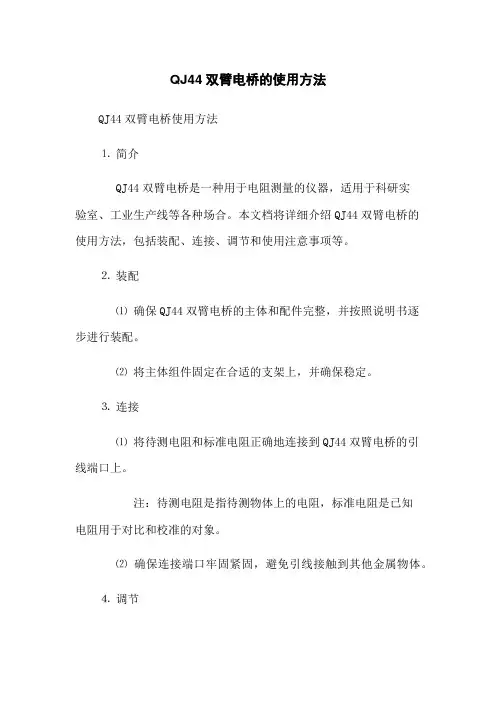

QJ44双臂电桥的使用方法
QJ44双臂电桥使用方法
⒈简介
QJ44双臂电桥是一种用于电阻测量的仪器，适用于科研实
验室、工业生产线等各种场合。

本文档将详细介绍QJ44双臂电桥的
使用方法，包括装配、连接、调节和使用注意事项等。

⒉装配
⑴确保QJ44双臂电桥的主体和配件完整，并按照说明书逐
步进行装配。

⑵将主体组件固定在合适的支架上，并确保稳定。

⒊连接
⑴将待测电阻和标准电阻正确地连接到QJ44双臂电桥的引
线端口上。

注：待测电阻是指待测物体上的电阻，标准电阻是已知
电阻用于对比和校准的对象。

⑵确保连接端口牢固紧固，避免引线接触到其他金属物体。

⒋调节
⑴打开QJ44双臂电桥的电源开关，并根据说明书中的示意
图调节仪器的调节旋钮。

⑵通过调节旋钮，使电桥平衡，即使示数为零。

⑶定格电桥的精度，校准仪器的示值与标准电阻值是否一致。

⒌使用注意事项
⑴在使用QJ44双臂电桥前，确保仪器与电源的连接正确，
并检查电源电压是否符合要求。

⑵使用过程中需保持仪器及连接线干燥，避免与水或其他
液体接触。

⑶在使用过程中，注意防止电桥受到外界干扰，如电磁波、强磁场等。

⑷使用结束后，及时关闭电源开关，并进行仪器的清洁和
维护。

附件：
●QJ44双臂电桥说明书
●QJ44双臂电桥连接线
●标准电阻
法律名词及注释：
⒈电阻：指物体对电流流动的阻碍程度。

⒉电阻测量：利用电桥等仪器对电路中的电阻进行测量和分析。

⒊标准电阻：已知电阻值的参照物，用于校准和对比待测电阻。

QJ44双臂电桥的使用方法
使用方法：
⒈概述：
QJ44双臂电桥是一种用于电阻和阻抗测量的仪器，通过测量电路中的不平衡电压，可以准确计算出待测电阻或阻抗的数值。

本文档将详细介绍QJ44双臂电桥的使用方法，包括连接、校准和测量步骤。

⒉连接：
⑴将电源线插入电桥的电源插座，并连接至电源插座。

⑵选择适当的连接器，将待测电阻或阻抗的引线连接至电桥的测量端子。

⑶确保所有连接牢固可靠，避免接触不良或短路。

⒊校准：
⑴打开电桥电源开关，待电桥完全启动后进入校准模式。

⑵根据待测电阻或阻抗的范围选择合适的校准电阻，并连接至电桥的相应端子。

⑶调节电桥的灵敏度控制旋钮，使电桥显示为零位。

⑷完成校准后，关闭电桥电源开关，并进行下一步的测量准备。

⒋测量：
⑴打开电桥电源开关，待电桥完全启动后进入测量模式。

⑵将待测电阻或阻抗连接至电桥的测量端子。

⑶根据需要调节电桥的灵敏度控制旋钮，使电桥达到合适的测量范围。

⑷观察电桥显示的不平衡电压，并记录测量结果。

⑸若需要多次测量，可重复步骤⑵至⑷，确保准确性和稳定性。

附件：
本文档附带以下附件：
- QJ44双臂电桥说明书
- 适配器和连接器说明
- 校准电阻列表
法律名词及注释：
⒈电桥：一种用于测量电阻和阻抗的仪器，通过电子电路的不平衡进行测量。

⒉电阻：电流通过时，产生阻碍电流流动的物理现象，单位为欧姆(Ω)。

⒊阻抗：交流电路中阻碍电流流动的综合性质，包括电阻和电抗两部分，单位为欧姆(Ω)。

双臂电桥QJ44的使用方法和注意事项双臂电桥QJ44的使用方法和注意事项引言双臂电桥QJ44是一种常用的电桥设备，用于测量电阻、电容和电感等物理量。

本文将介绍双臂电桥QJ44的使用方法和一些注意事项，以帮助用户正确使用该设备。

使用方法以下是使用双臂电桥QJ44的步骤：1. 准备工作：确保电桥的供电和连接线路都正常。

2. 连接样品：将待测样品正确连接到电桥的两个臂上。

3. 调节平衡：打开电桥电源，根据需要选择适当的测量范围，并调节电桥的平衡。

4. 记录测量值：通过观察电桥的示数，记录测量值。

5. 计算结果：根据测量结果，进行必要的计算和推导，得出所需的物理量。

6. 断开连接：在完成测量后，断开样品的连接，并关闭电桥的电源。

请注意，以上步骤仅为一般的使用方法。

在实际操作中，应根据具体情况进行调整和修改。

注意事项在使用双臂电桥QJ44时，需要注意以下事项：- 供电电源稳定：确保电桥的供电电源稳定，并符合设备的电源要求。

- 线路接触良好：对于连接线路，应确保接触良好，避免出现接触阻抗过大的情况。

- 测量范围选择：根据待测样品的特性，选择合适的测量范围。

过大或过小的测量范围都可能导致测量结果的不准确。

- 平衡调节：在使用电桥之前，应根据需要进行平衡调节。

合理的平衡调节能够提高测量精度。

- 样品连接正确：确保样品连接正确，并牢固地固定在电桥的臂上，避免接触不良或脱落导致测量偏差。

- 防止干扰：在使用电桥时，应避免外界的干扰，如电磁干扰、振动等，以保证测量结果的准确性。

- 安全使用：在使用双臂电桥QJ44时，应注意安全操作。

避免触摸电桥或连接线路中的高压部分，并确保设备周围的工作环境安全。

双臂电桥QJ44是一种常用的测量设备，可以用于测量电阻、电容和电感等物理量。

使用该设备时，需要注意供电电源的稳定性、线路接触的良好性以及选择合适的测量范围等要点。

，平衡调节、正确连接样品和防止干扰也是保证测量准确性的关键。

在使用过程中，务必注重安全操作，避免触摸高压部分，保证设备和周围环境的安全。

双臂电桥QJ44的使用方法和注意事项一、使用方法1.连接电路：首先将被测物安装在沿一直线的两端，然后将电桥的两个输出端接在被测物的两端，接线方式要保持一致。

2.开启电源：将电桥从电源上取下，拧松调节旋钮，然后慢慢旋转电源开关，调整电源至110V左右。

3.校准电阻：在测量之前需要进行电桥的校准，方法是在被测电阻桥臂中加入一个已知的标准电阻，如果电桥显示平衡，则说明标准电阻与被测电阻一致。

校准时需要调节电桥上的标定旋钮，将电桥调至平衡位置。

4.测量电阻：通过调节调节旋钮，使电桥显示为零，这样就得到了被测电阻的准确电阻值。

5.再次校准：如果测量之后需要进行第二次的校准，可以重复上述步骤，确保测量的准确性。

二、注意事项1.清洁仪器：使用前和使用后应及时清洁仪器，以保持仪器的灵敏度和准确性。

2.避免干扰：尽量避免与其他电磁干扰源放置在一起。

在使用过程中，应注意避免频繁靠近强磁场或电磁辐射源。

3.小心操作：在使用时要小心操作，避免对电桥造成损坏或误操作。

切勿用力拧紧旋钮，以免损坏仪器。

4.防止过载：在连接电路时，应注意切勿过载，以免影响测量结果或对仪器造成损害。

5.注意安全：在使用电桥时应注意电压安全，不得随意接触高压电源和电路。

同时，应注意防止触电，以免造成意外事故。

6.将仪器放置在通风干燥的地方，避免潮湿和高温环境对仪器的影响。

7.定期维护：定期维护电桥，检查仪器是否正常工作，如有故障需要及时修理或更换配件。

总结：双臂电桥QJ44是一种常用的电阻测量仪器，使用时需要连接电路、校准电阻、测量电阻等步骤。

使用时需要注意仪器的清洁、避免干扰、小心操作、防止过载、注意安全等方面的注意事项，以确保仪器的正确使用和安全。

同时，定期维护和检查仪器也是保证仪器工作正常的重要步骤。

QJ44双臂电桥的使用方法
QJ44双臂电桥的使用方法
1. 简介
QJ44双臂电桥是一种常用的电器测量仪器，用于测量电阻、电容、电感等物理量。

它由四个电阻组成的电桥电路构成，通过调节
电桥的平衡状态来测量待测物理量的值。

2. 使用步骤
下面是使用QJ44双臂电桥的详细步骤：
1. 将待测物件（如电阻、电容或电感等）连接到电桥的适当位置，确保连接正确无误。

2. 打开电桥的电源开关，并调节电源电压为适宜的数值。

3. 调节电桥的灵敏度调节旋钮，使电桥的示数显示在中心位置。

4. 通过调节电桥的平衡调节旋钮，使电桥的示数尽量接近于零。

此时电桥达到平衡状态。

5. 根据电桥示数的变化情况，可以推断出待测物理量的值。

一
般情况下，待测物理量与电桥示数成正比。

6. 如果示数无法调节到零或者无法达到平衡状态，检查待测物
体的连接是否正确，电源电压和电桥的灵敏度是否调节正确。

3. 注意事项
在使用QJ44双臂电桥时，需要注意以下几点：
确保待测物体的连接正确无误，避免接触不良或短路等现象发生。

在调节电桥平衡的过程中，要小心旋钮的旋转幅度，避免过大
或过小导致示数无法调节到零。

注意电源电压的合理选择，过高或过低的电压都可能对测量结
果产生不良影响。

在测量过程中，避免电桥和待测物体过热，及时停止测量并冷却。

遵循使用手册中的操作步骤和安全注意事项，确保测量过程安
全可靠。

以上就是QJ44双臂电桥的使用方法，请按照操作步骤进行测量，如有疑问请参考使用手册或咨询专业人士。

QJ44双臂电桥的使用方法【使用方法】1.准备工作：a.确保QJ44双臂电桥设备完好无损。

b.确认所需测试样品已经准备好。

c.确认所需电源和电缆已经连接好并正常工作。

2.连接设备：a.将QJ44双臂电桥的电源线正确插入电源插座，并确保接触良好。

b.连接测试样品至电桥的测试接口，确保连接稳定可靠。

c.连接电桥与计算机或数据记录设备，以便记录测试结果。

3.设置测量参数：a.打开QJ44双臂电桥的电源开关。

b.根据需要选择合适的测量模式，并设置相应参数（如频率、灵敏度等）。

c.确认测量参数无误后，进行下一步操作。

4.进行测试：a.将待测试样品放置在电桥的测试位置上。

b.通过调节电桥的臂长、电桥平衡和电桥零位等参数，使电桥达到平衡状态。

c.开始进行测量，记录测试结果。

d.如需多次测量，重复上述步骤。

5.分析结果：a.基于测量结果，进行数据分析和计算。

b.根据需求，采用适当的统计方法和模型对数据进行处理。

c.分析数据后，根据实际情况得出结论和建议。

【附件】本文档涉及的附件包括：1.QJ44双臂电桥的用户手册：该手册详细介绍了电桥的技术参数、工作原理、操作方法等内容。

2.QJ44双臂电桥的校准记录表：记录了电桥的校准结果和日期，以确保测试结果的准确性。

【法律名词及注释】1.电桥：一种测量电阻、电容、电感等物理量的仪器，通过测量电路的电流和电压差来进行计算。

2.测试样品：待测物体或物质，用于进行实验和测量。

3.测量参数：指在进行测量时需要设置的相关参数，如频率、灵敏度等。

4.数据记录设备：用于记录测量数据的仪器或设备，如计算机、数据记录器等。

双臂电桥QJ44的使用方法和注意事项双臂电桥QJ44的使用方法和注意事项一、引言双臂电桥QJ44是一种常用于测量电阻和电导率的仪器。

本文将详细介绍该仪器的使用方法和注意事项，以便用户能够正确使用并避免潜在的问题。

二、仪器介绍1.仪器外观：双臂电桥QJ44外观简洁，由一个显示屏和几个按钮组成。

2.主要功能：该仪器可以通过测量电桥平衡状态，精确测量电阻和电导率。

三、使用方法1.准备工作a.确保电桥器件和电源已正确连接并接通。

b.检查仪器是否处于正常工作状态。

c.如果需要，校准仪器以确保测量精度。

2.测量电阻a.将待测电阻接入仪器的两个臂。

b.根据需要调节仪器的示数程序。

c.观察显示屏上的示数，记录测量结果。

3.测量电导率a.根据样品的特点，选择合适的试验参数。

b.将待测样品接入仪器的两个臂。

c.根据需要调节仪器的示数程序。

d.观察显示屏上的示数，记录测量结果。

四、注意事项1.使用前仔细阅读使用手册，并按照说明正确操作。

2.仪器接线应牢固可靠，避免接触不良导致测量误差。

3.注意观察仪器是否显示故障信息，如有异常及时处理。

4.避免将液体或其他外物溅入仪器内部，以免损坏仪器。

5.使用过程中应避免剧烈震动和过大的电磁场，以免影响测量结果。

6.结束使用后，及时关闭电源并妥善存放仪器，避免损坏。

1、本文档涉及附件：附件1：双臂电桥QJ44用户手册附件2：双臂电桥QJ44校准程序2、本文所涉及的法律名词及注释：●电阻：物体对电流流动的阻碍程度的量度。

●电导率：导体单位长度、单位横截面积内的导电能力。

双臂电桥QJ44的使用方法和注意事项双臂电桥QJ44使用方法和注意事项：一、前言双臂电桥QJ44是一种常用的测量仪器，用于测定电阻和电容值。

本文档将详细介绍该仪器的使用方法和注意事项，以帮助用户正确操作。

二、器材准备在使用双臂电桥QJ44之前，需要确保以下器材已经准备就绪：⒈双臂电桥QJ44主机⒉电源适配器⒊测试电阻或电容⒋连接线三、使用步骤下面将详细说明使用双臂电桥QJ44的步骤：⒈连接电源将电源适配器插入双臂电桥QJ44主机的电源插孔，并将另一端插入电源插座。

确保插座和电源线处于良好的工作状态。

⒉连接被测对象使用连接线将被测电阻或电容与双臂电桥QJ44主机连接。

确保连接线的接触良好，无松动。

⒊打开电桥开关打开双臂电桥QJ44主机的电源开关，确保指示灯亮起。

待电桥预热一段时间后，即可开始测量。

⒋调节零点使用电桥上的调节旋钮，将电桥指针调整到零位。

确保调节过程中的操作轻巧，避免过度调节。

⒌读取测量结果根据被测电阻或电容的变化，观察电桥指针的偏转情况。

根据指针的位置，结合刻度盘上的刻度，得出测量结果。

四、注意事项在使用双臂电桥QJ44时，需要注意以下几点：⒈避免过高的电压或电流，以免损坏被测对象和电桥。

⒉在测量之前，检查被测电阻或电容是否与连接线良好接触，避免接触不良导致测量结果不准确。

⒊在调节零点时，要轻轻转动调节旋钮，避免过度调节造成测量误差。

⒋在使用双臂电桥QJ44期间，避免扭曲或拉扯连接线，以免影响测量准确性。

⒌使用完毕后，及时关闭电桥开关，并拔掉电源适配器。

五、附件本文档涉及的附件包括：⒈双臂电桥QJ44主机说明书⒉相关法律法规文件六、法律名词及注释⒈电阻（Resistance）：物体对电流流动的阻碍程度。

⒉电容（Capacitance）：物体储存电荷的能力。

QJ44双臂电桥的使用方法QJ44双臂电桥使用方法一、概述QJ44双臂电桥是一种用于电阻测量的仪器，广泛应用于科学研究、工程实验等领域。

本文档旨在介绍QJ44双臂电桥的使用方法，包括仪器的组装、操作流程和常见问题的解决办法。

二、组装步骤⒈将QJ44双臂电桥的主体部分放置在平稳的台面上。

⒉将仪器上的两个臂装置拆卸下来，并按照说明书上的指示进行连接。

⒊确保连接牢固后，将臂装置固定在主体部分上。

⒋插入电源线，并将另一端插入电源插座。

三、操作流程⒈打开QJ44双臂电桥的电源开关，待仪器预热完成后，显示屏上会显示相应的操作界面。

⒉使用调节按钮或转盘，选择需要测量的电阻范围。

⒊将待测电阻与主臂上的电阻进行连接，根据实际情况选择连接方式。

⒋使用调节按钮或转盘，将主臂上的示数调整至零位。

⒌将待测电阻与被测电阻进行连接，根据实际情况选择连接方式。

⒍使用调节按钮或转盘，将被测电阻上的示数调整至零位。

⒎记录测量结果，并进行相应的计算和分析。

⒏使用完毕后，将QJ44双臂电桥的电源开关关闭，并拔出电源线。

四、常见问题及解决办法⒈问题：电桥示数不稳定。

解决办法：检查连接是否牢固，排除松动的可能性，并重新调整电桥示数。

⒉问题：测量结果与理论值偏差较大。

解决办法：检查电阻连接是否正确，并根据需要进行相应的修正。

⒊问题：电桥无法启动。

解决办法：检查电源插座是否通电，以及电源线是否连接正确。

⒋问题：显示屏显示异常。

解决办法：尝试重新启动电桥，如问题仍然存在，建议联系售后服务。

附件：⒈ QJ44双臂电桥说明书：附上本文档涉及的QJ44双臂电桥的详细说明书，包括组装步骤、使用流程和常见问题解决方法。

⒉图片和示意图：附上仪器组装、连接方法的图片和示意图，以便更直观地了解操作流程。

法律名词及注释：⒈电阻测量：一种测量电路中电阻数值的方法。

⒉ QJ44双臂电桥：一种特定型号的电阻测量仪器，由具体生产商生产，并遵守相关的生产标准和规定。
