空冷岛流程及安装工艺共22页

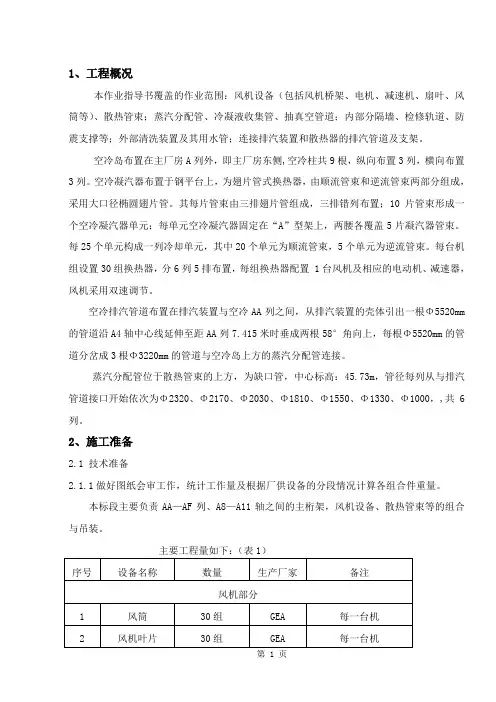

1、工程概况本作业指导书覆盖的作业范围：风机设备（包括风机桥架、电机、减速机、扇叶、风筒等）、散热管束；蒸汽分配管、冷凝液收集管、抽真空管道；内部分隔墙、检修轨道、防震支撑等；外部清洗装置及其用水管；连接排汽装置和散热器的排汽管道及支架。

空冷岛布置在主厂房A列外，即主厂房东侧,空冷柱共9根，纵向布置3列，横向布置3列。

空冷凝汽器布置于钢平台上，为翅片管式换热器，由顺流管束和逆流管束两部分组成，采用大口径椭圆翅片管。

其每片管束由三排翅片管组成，三排错列布置；10片管束形成一个空冷凝汽器单元；每单元空冷凝汽器固定在“A”型架上，两腰各覆盖5片凝汽器管束。

每25个单元构成一列冷却单元，其中20个单元为顺流管束，5个单元为逆流管束。

每台机组设置30组换热器，分6列5排布置，每组换热器配置 1台风机及相应的电动机、减速器，风机采用双速调节。

空冷排汽管道布置在排汽装置与空冷AA列之间，从排汽装置的壳体引出一根Φ5520mm 的管道沿A4轴中心线延伸至距AA列7.415米时垂成两根58°角向上，每根Φ5520mm的管道分岔成3根Φ3220mm的管道与空冷岛上方的蒸汽分配管连接。

蒸汽分配管位于散热管束的上方，为缺口管，中心标高：45.73m，管径每列从与排汽管道接口开始依次为Φ2320、Φ2170、Φ2030、Φ1810、Φ1550、Φ1330、Φ1000，,共6列。

2、施工准备2.1 技术准备2.1.1做好图纸会审工作，统计工作量及根据厂供设备的分段情况计算各组合件重量。

本标段主要负责AA—AF列、A8—A11轴之间的主桁架，风机设备、散热管束等的组合与吊装。

主要工程量如下：（表1）排汽管道吊装明细（表2）2.1.2组织参与施工的有关人员认真学习施工技术、工艺、施工规范及安全防范措施；参加安全、质量培训，焊工、架子工、起重工等特殊工种必须做到持操作证上岗。

2.1.3施工前要作好技术交底，对将可能发生的技术、质量、安全等方面的问题进行预先分析，做出可靠的防范措施,并有施工人员签字记录。

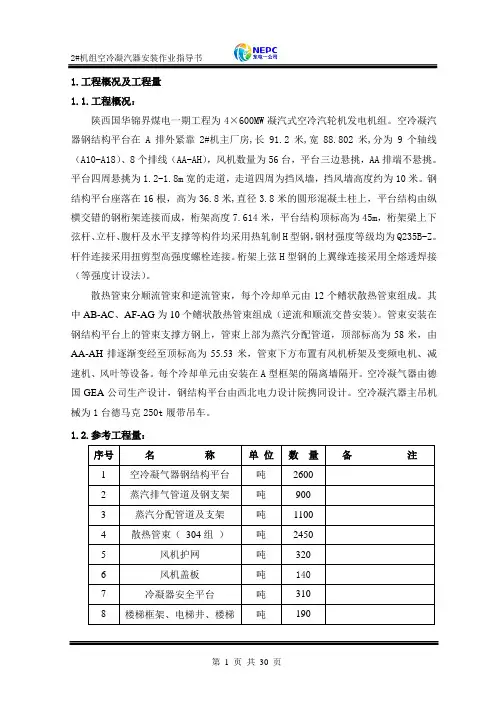

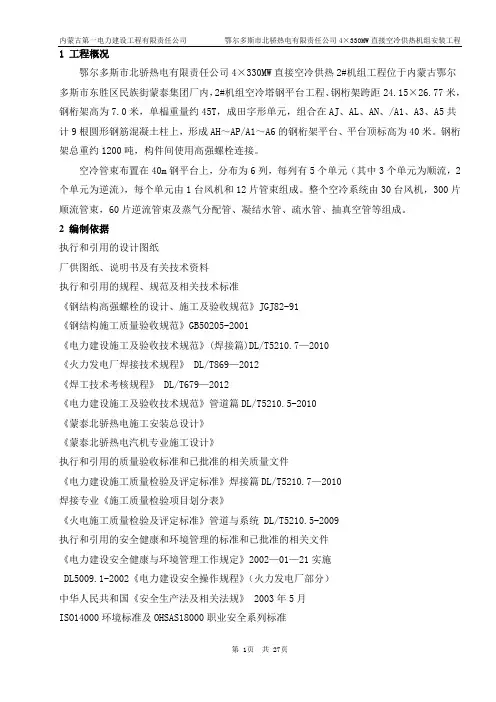

空冷岛施工方案2#机组空冷凝汽器安装作业指导书 1.工程概况及工程量1.1.工程概况：陕西国华锦界煤电一期工程为4×600MW凝汽式空冷汽轮机发电机组。

空冷凝汽器钢结构平台在A排外紧靠2#机主厂房,长91.2米,宽88.802米,分为9个轴线（A10-A18）、8个排线（AA-AH），风机数量为56台，平台三边悬挑，AA排端不悬挑。

平台四周悬挑为1.2-1.8m宽的走道，走道四周为挡风墙，挡风墙高度约为10米。

钢结构平台座落在16根，高为36.8米,直径3.8米的圆形混凝土柱上，平台结构由纵横交错的钢桁架连接而成，桁架高度7.614米，平台结构顶标高为45m，桁架梁上下弦杆、立杆、腹杆及水平支撑等构件均采用热轧制H型钢，钢材强度等级均为Q235B-Z。

杆件连接采用扭剪型高强度螺栓连接。

桁架上弦H型钢的上翼缘连接采用全熔透焊接（等强度计设法）。

散热管束分顺流管束和逆流管束，每个冷却单元由12个鳍状散热管束组成。

其中AB-AC、AF-AG为10个鳍状散热管束组成（逆流和顺流交替安装）。

管束安装在钢结构平台上的管束支撑方钢上，管束上部为蒸汽分配管道，顶部标高为58米，由AA-AH排逐渐变经至顶标高为55.53米，管束下方布置有风机桥架及变频电机、减速机、风叶等设备。

每个冷却单元由安装在A型框架的隔离墙隔开。

空冷凝气器由德国GEA公司生产设计，钢结构平台由西北电力设计院携同设计。

空冷凝汽器主吊机械为1台德马克250t履带吊车。

1.2.参考工程量：序号名称单位数量备注1空冷凝气器钢结构平台吨26002蒸汽排气管道及钢支架吨9003蒸汽分配管道及支架吨11004散热管束（304组）吨24505风机护网吨312月1日开工至1月31日空冷凝汽器安装结束，约需14个月工期。

3.1.1.施工工艺流程：空冷钢结构平台桁架安装空冷钢结构平台下弦水平支撑安装风机护和风筒安装空冷钢结构平台上弦水平支撑安装风机水平盖板安装风机桥架以及附带的风机驱动设备安装换热管束分隔墙安装蒸汽分配管道安装排汽管道安装冷凝系统以及所配的罐体泵安装抽真空系统安装风墙安装。

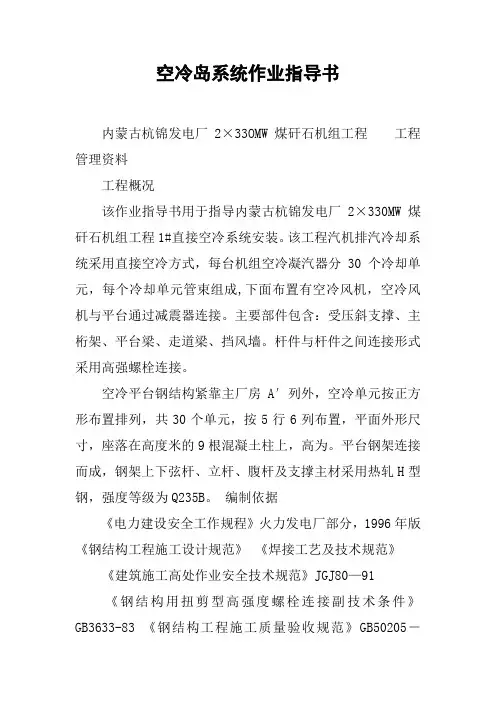

空冷岛系统作业指导书内蒙古杭锦发电厂2×33OMW煤矸石机组工程工程管理资料工程概况该作业指导书用于指导内蒙古杭锦发电厂2×330MW煤矸石机组工程1#直接空冷系统安装。

该工程汽机排汽冷却系统采用直接空冷方式，每台机组空冷凝汽器分30个冷却单元，每个冷却单元管束组成,下面布置有空冷风机，空冷风机与平台通过减震器连接。

主要部件包含：受压斜支撑、主桁架、平台梁、走道梁、挡风墙。

杆件与杆件之间连接形式采用高强螺栓连接。

空冷平台钢结构紧靠主厂房A′列外，空冷单元按正方形布置排列，共30个单元，按5行6列布置，平面外形尺寸，座落在高度米的9根混凝土柱上，高为。

平台钢架连接而成，钢架上下弦杆、立杆、腹杆及支撑主材采用热轧H型钢，强度等级为Q235B。

编制依据《电力建设安全工作规程》火力发电厂部分，1996年版《钢结构工程施工设计规范》《焊接工艺及技术规范》《建筑施工高处作业安全技术规范》JGJ80—91《钢结构用扭剪型高强度螺栓连接副技术条件》GB3633-83 《钢结构工程施工质量验收规范》GB50205－20XX。

《电力建设施工质量验收及评价规程》汽机篇。

《电力建设施工质量验收及评价规程》管道篇。

《火电施工质量检验及评定标准》作业前应具备和必须具备条件施工方案编制完成，并与相关专业讨论确定，已审批完成。

起吊机械及索具全部准备好，并经检查检修合格。

空冷区通道平实、平整清洁设专人监护并挂警示牌空冷平台支柱施工完毕钢桁架开始吊装。

空冷平台各孔洞、周围安全防护栏杆和安全网等安全设施完善。

第 1 页共 22 页内蒙古杭锦发电厂2×33OMW煤矸石机组工程工程管理资料参加作业人员资格要求参加作业人员必须熟练掌握钢架起吊过程步骤要求及注意事项，并有较强责任心。

所有参加作业人员必须要经三级教育，且考试合格，特殊工种人员必须持证上岗。

参加作业人员必须要进行施工安全交底。

所需工、机、器具序号一 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 机械名称吊装机械汽车吊钢丝绳钢丝绳吊环铁水平工具袋套筒扳手水平仪线坠扳手扳手手锤揽风绳钢卷尺角度尺盒尺无齿锯角磨机电钻气割工具 5米ф=400mm ф=100mm 第 2 页共 22 页型号及规格 50T ф L=12米ф L=12米 20T 400mm M36 16寸 12寸磅 50米 50米数量 2 2 2 2 2 3 1 1 2 2 2 2 2 1 4 5 2 5 2 6 备注内蒙古杭锦发电厂2×33OMW煤矸石机组工程工程管理资料21 22 23 24 25 26 27电动终紧扳手电动初紧扳手电焊钳电焊面罩直流焊机千斤顶活动梯子 M16 M20 M22 M16 M20M22 50T 10m 各3台各3台 40 8 5 4 20 施工机械准备根据空冷岛施工情况，布置以下施工工具：DBQ20XX塔吊，为主起吊机械，布置在主厂房LC列柱与LE列柱之间，与250吨履带吊车配合，负责钢架、管束和风机及其它构件的安装。

河曲二期空冷岛安装作业指导书1 编制依据1.1《电力建设安全工作规程》（火力发电厂）DL 5009.1—20021.2《国家电网公司电力建设安全健康与环境管理工作规定》1.3《文明施工规划、预测控制管理办法》HQ/AJ0291.4《火电施工质量检验及评定标准》(焊接篇)1.5《电力建设施工及验收技术规范》(焊接篇)1.6《电力建设施工及验收技术规范》（管道篇）1.7《火电施工质量检验及评定标准》（管道篇2000版）1.8《钢结构施工质量验收规范》1.9《钢结构高强螺栓的设计、施工及验收规范》1.10《电力建设施工及验收技术规范》（锅炉篇）1.11《火电施工质量检验及评定标准》（锅炉篇）1.12 SPX厂供图纸、说明书及有关技术资料1.13 SPX《空冷凝汽器安装手册》2概述河曲电厂2×600MW直接空冷机组，整个空冷岛为斯必克(SPX)冷却技术（北京）有限公司总设计。

空冷岛系统主要设备散热器管束和下联箱、上联箱及上部蒸汽分配管、及空冷岛上部附属管道系统为北京SPX供货,钢结构为山东博大电力设备有限公司供货。

钢结构平台紧靠主厂房A列外，单元群排成矩形方阵，共56个单元按7行8列布置，平面尺寸89.4m×80.08m，座落在高度38m的16根混凝土柱上，平台由纵横交错的钢结构连接而成，平台顶标高45m，桁架高度7 m；桁架梁上下弦杆、立杆，腹杆等构件主材采用热扎H 型钢，强度等级Q235B-Z，杆件构连接采用扭剪型性高强度螺栓连接，采用等强度计设法，桁架上弦H型钢上翼缘连接采用全熔透焊接。

平台总重量约2560t，其中螺栓重量约80t。

每个冷却单元由10个鳍状散热管束（类型：ALEX）组成，管束安装在平台导向槽上。

散热管束分顺流管束和逆流管束，逆流管束上部为不凝气体的抽出点。

每列70个管束，其中逆流10个。

管束下方布置有风机环、风机桥架及其上安装的变频电机、减速机、轮箍、风叶等设备。

1.工程概况及工程量1.1.工程概况：陕西国华锦界煤电一期工程为4×600MW凝汽式空冷汽轮机发电机组。

空冷凝汽器钢结构平台在A排外紧靠2#机主厂房,长91.2米,宽88.802米,分为9个轴线（A10-A18）、8个排线（AA-AH），风机数量为56台，平台三边悬挑，AA排端不悬挑。

平台四周悬挑为1.2-1.8m宽的走道，走道四周为挡风墙，挡风墙高度约为10米。

钢结构平台座落在16根，高为36.8米,直径3.8米的圆形混凝土柱上，平台结构由纵横交错的钢桁架连接而成，桁架高度7.614米，平台结构顶标高为45m，桁架梁上下弦杆、立杆、腹杆及水平支撑等构件均采用热轧制H型钢，钢材强度等级均为Q235B-Z。

杆件连接采用扭剪型高强度螺栓连接。

桁架上弦H型钢的上翼缘连接采用全熔透焊接（等强度计设法）。

散热管束分顺流管束和逆流管束，每个冷却单元由12个鳍状散热管束组成。

其中AB-AC、AF-AG为10个鳍状散热管束组成（逆流和顺流交替安装）。

管束安装在钢结构平台上的管束支撑方钢上，管束上部为蒸汽分配管道，顶部标高为58米，由AA-AH排逐渐变经至顶标高为55.53米，管束下方布置有风机桥架及变频电机、减速机、风叶等设备。

每个冷却单元由安装在A型框架的隔离墙隔开。

空冷凝气器由德国GEA公司生产设计，钢结构平台由西北电力设计院携同设计。

空冷凝汽器主吊机械为1台德马克250t履带吊车。

1.2.参考工程量：序号名称单位数量备注1 空冷凝气器钢结构平台吨26002 蒸汽排气管道及钢支架吨9003 蒸汽分配管道及支架吨11004 散热管束（304组）吨24505 风机护网吨3206 风机盖板吨1407 冷凝器安全平台吨3108 楼梯框架、电梯井、楼梯吨1909 旋转楼梯吨2510 挡风墙框架吨11011 挡风墙密封（压型钢板）平方米564012 电机台5613 风筒台5614 风机台5615 减速机台56序号资料名称1 《电力建设安全健康与环境管理工作规定》2002—01—21实施2 《电力建设施工及验收技术规范》(焊接篇)DL/5007—923 《钢结构高强螺栓的设计、施工及验收规范》JGJ82-914 《火电施工质量检验及评定标准》(焊接篇)1996版5 《火电施工质量检验及评定标准》（管道篇2000版）6 《电力建设施工及验收技术规范》（锅炉篇）7 《火电施工质量检验及评定标准》（锅炉篇）8 《钢结构施工质量验收规范》GB50205-20019 《电力建设施工及验收技术规范》（管道篇）10 《国华锦界电厂#2机组施工组织总设计》12 GEA厂供图纸、说明书及有关技术资料13 GEA《空冷凝汽器安装手册》14 西北电力设计院有关图纸。

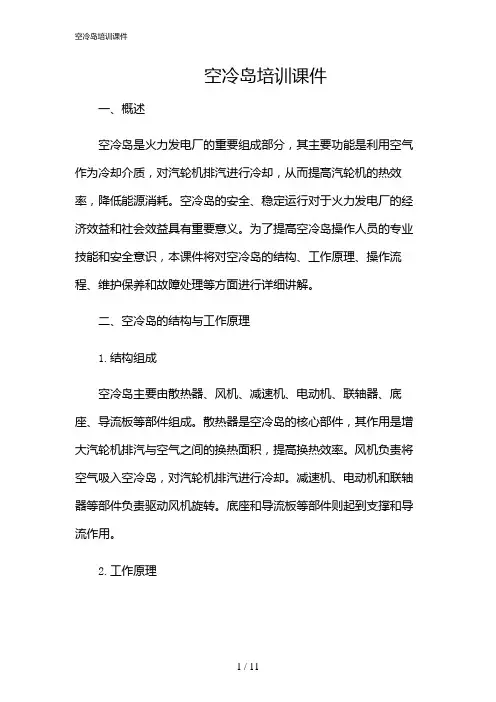

空冷岛培训课件一、概述空冷岛是火力发电厂的重要组成部分，其主要功能是利用空气作为冷却介质，对汽轮机排汽进行冷却，从而提高汽轮机的热效率，降低能源消耗。

空冷岛的安全、稳定运行对于火力发电厂的经济效益和社会效益具有重要意义。

为了提高空冷岛操作人员的专业技能和安全意识，本课件将对空冷岛的结构、工作原理、操作流程、维护保养和故障处理等方面进行详细讲解。

二、空冷岛的结构与工作原理1.结构组成空冷岛主要由散热器、风机、减速机、电动机、联轴器、底座、导流板等部件组成。

散热器是空冷岛的核心部件，其作用是增大汽轮机排汽与空气之间的换热面积，提高换热效率。

风机负责将空气吸入空冷岛，对汽轮机排汽进行冷却。

减速机、电动机和联轴器等部件负责驱动风机旋转。

底座和导流板等部件则起到支撑和导流作用。

2.工作原理空冷岛的工作原理是利用空气作为冷却介质，对汽轮机排汽进行冷却。

具体过程如下：（1）汽轮机排汽进入空冷岛，通过散热器进行冷却。

（2）风机吸入空气，经过导流板进入散热器，与汽轮机排汽进行热交换。

（3）冷却后的汽轮机排汽重新进入汽轮机，继续完成热力循环。

（4）热量通过散热器传递给空气，空气温度升高后排入大气。

三、空冷岛的操作流程1.启动前的检查（1）检查散热器、风机、减速机、电动机、联轴器等部件是否正常。

（2）检查油位、冷却水系统、电气系统等是否正常。

（3）确认现场安全措施到位，如防护栏杆、警示标志等。

2.启动空冷岛（1）启动风机，观察风机转向是否正确。

（2）逐渐开启汽轮机排汽阀，使汽轮机排汽进入空冷岛。

（3）观察汽轮机排汽温度、压力等参数，调整风机转速，使空冷岛运行稳定。

3.运行监控（1）实时监控汽轮机排汽温度、压力等参数，确保空冷岛运行正常。

（2）定期检查风机、减速机、电动机等设备的工作状况，发现问题及时处理。

（3）保持现场环境卫生，防止杂物进入空冷岛，影响运行效果。

4.停止空冷岛（1）逐渐关闭汽轮机排汽阀，停止汽轮机排汽进入空冷岛。

1 编制依据1.1 《火电施工质量检验及评定标准》(焊接篇)1996版1.2 《火力发电厂焊接技术规程》DL/T869—20041.3 《焊工技术考核规程》DL/T679—19991.4 《焊接工艺评定报告》1.5 《电力建设安全健康与环境管理工作规定》2002—01—21实施1.6 《电力建设施工及验收技术规范》（管道篇）1.7 《火电施工质量检验及评定标准》（管道篇2000版）1.8 《安全生产法》1.9 ACC厂供图纸、说明书及有关技术资料1.10 ACC《空冷凝汽器安装手册》1.11 《钢结构施工质量验收规范》GB50205-20011.12 《钢结构高强螺栓的设计、施工及验收规范》JGJ82-911.13 《二期2*1000MW施工组织总设计》1.14 《电力建设施工及验收技术规范》（锅炉篇）1.15 《工程建设标准强制性条文电力工程部分第一篇火力发电工程》2006版1.16 《电力建设安全工作规程》第一部分：火力发电厂DL5009.1-20022 概述发电有限公司二期（2×1000MW）工程为超超临界燃煤空冷机组扩建工程。

空冷凝汽器采用机械通风直接空冷凝汽器（ACC）系统。

其空冷岛主要系统包括空冷平台钢结构、空冷凝汽器系统、空冷凝汽器清洗系统、汽轮机排汽管道、凝结水系统、抽真空系统等。

空冷凝汽器由哈尔滨空调股份有限公司设计制造。

空冷平台钢结构紧靠主厂房A列外，空冷单元按矩形方阵排列，共20个单元，按4行5列布置，坐落在高度44m的20根混凝土柱上。

平台由钢桁架连接而成，钢结构平台顶标高50m，桁架高度5m；桁架上下弦梁、立柱，腹杆及支撑主材采用热扎H型钢，强度等级材质Q235-B。

杆件连接采用扭剪型高强度螺栓连接，桁架上弦H型钢上下翼缘连接采用全熔透焊接。

管束下方布置有风筒、风机桥架及变频电机、减速机、风叶等设备。

每个冷却单元由安装在A型框架的隔离墙隔开。

风筒、风机、A型框架隔墙、管束等设备安装在钢平台上，重量由钢平台支撑。

空冷岛安装方案一：主要吊装部件及位置的介绍：①：排汽母管分两路升至33.29m层，每根母管上部设4根φ3020*10的平行排汽支管，支管垂直上升至56.407米标高后，接入由东向西水平延伸的配汽管道联箱。

除4列、5列排汽支管安装爆破膜外，其余列排汽支管均安装控制蝶阀。

每列排汽支管立管安装2套万向伸缩节；距立管中心3.7 m处水平支管安装1套角向伸缩节，其重量为9.4t。

②：散热管束分为顺流管束和逆流管束。

每组管束宽2.288m，长9.5 m；其中顺流管束为480套，单逆流管束为80套。

③：风筒外径为10130mm，内径为9220mm，高度2388mm。

电机梁桥架整体组合后重量约为8.9t左右；长度11.82m。

该部件吊装最困难位置为④区及⑦区。

根据部件到货后的实际重量确定该区域整体吊装还是分片吊装。

④：空冷电气室、真空泵上部风筒组合时，可在附近组合好后用50 t履带吊吊到建筑物上方组合，主变、厂变、及备变上方风筒在附近组合，用63t履带吊吊至对应的上方处用8t 塔吊吊进行吊装就位。

如果无法吊装时可选用分片吊装进行上部组合的方案。

⑤：A1排设备部件主要包括伸缩节、排汽母管、悬挑梁及排汽蝶阀等，伸缩节单件重量为35T。

排汽母管立管布置有4台万向伸缩节，其高度分别布置在9.14m及27.64m层，排汽母管出口水平管道布置2台角向伸缩节。

二：主要施工方案：①：配合机械主要有M-250型履带吊、CKE1800型履带吊、63t履带吊、50 t履带吊、8t 塔吊和15t运输汽车等。

②：考虑到目前空冷岛下方布置的主变、备变已就位，真空泵房、空冷电气室、母线支架等即将施工的状况， #1机组空冷岛的吊装方案如下：③：首先按区域（见附图一）进行下部钢结构的组合安装，每个下部钢结构安装区域成型后进行找正，找正验收合格后进行风筒及护网的安装，接着吊装风机及其支撑梁；并按设计要求进行找正固定。

然后吊装A型支架并进行找正验收，验收合格后接着吊装管束，管束找正合格后进行焊接，焊口检验合格后才能安装分配管。

.工程概况及工程量
.工程概况：
陕西国华锦界煤电一期工程为X凝汽式空冷汽轮机发电机组。

空冷凝汽器钢结构
平台在排外紧靠机主厂房，长米,宽米,分为个轴线（）、个排线（），风机数量为台，平台三边悬挑，排端不悬挑。

平台四周悬挑为宽的走道，走道四周为挡风墙，挡风墙高度约为米。

钢结构平台座落在根，高为米，直径米的圆形混凝土柱上，平台结构由纵横交错的钢桁架连接而成，桁架高度米，平台结构顶标高为，桁架梁上下弦杆、立杆、腹杆及水平支撑等构件均采用热轧制型钢，钢材强度等级均为。

杆件连接采用扭剪型高强度螺栓连接。

桁架上弦型钢的上翼缘连接采用全熔透焊接（等强度计设法）
散热管束分顺流管束和逆流管束，每个冷却单元由个鳍状散热管束组成。

其中、为个鳍状散热管束组成（逆流和顺流交替安装）。

管束安装在钢结构平台上的管束支撑方钢上，管束上部为蒸汽分配管道，顶部标高为米，由排逐渐变经至顶标高为米，管束下方布置有风机桥架及变频电机、减速机、风叶等设备。

每个冷却单元由安装在型框架的隔离墙隔开。

空冷凝气器由德国公司生产设计，钢结构平台由西北电力设计院携同设计。

空冷凝汽器主吊机械为台德马克履带吊车。

.参考工程量：
.编制依据:
.施工进度及劳动力安排
.施工进度：空冷凝汽器开始施工：年月日开工至年月日空冷凝汽器安装结束，约需个月工期。

3.1.1.施工工艺流程：。
