它表示的波叫简谐波横波的图象与纵波的图象形状相似

高二物理第十章 机械波知识精讲 人教版一. 本周教学内容：第十章 机械波 第一节 第二节二. 知识要点：〔一〕波的形成和传播1. 介质：传播振动的媒介物叫介质。

它可以是固、液、气三态中的任意一种。

2. 机械波的定义：机械振动在介质中的传播过程，波是传递能量〔振动形式〕的一种方式。

注意：波在介质中传播时，介质中的质点只是在平衡位置附近振动，并不随波的传播而迁移。

3. 产生机械波的条件：有振源和传播振动的介质〔介质中开始振动的某点叫波源，波源振动带动与它相邻点发生振动，离波源较远，后一时刻起振的质点依次重复波源的振动，这样就形成了机械波〕4. 机械波的分类：横波和纵波，质点振动方向与波的传播方向垂直的波叫横波，质点的振动方向与波的传播方向在同一直线上的波叫纵波。

〔二〕波的图象、波长、频率和波速1. 横波的图象：〔1〕作法：用横轴表示．．．．介质中各个质点的平衡位置．．．．．．．，用纵轴表示．．．．．某一时刻各个质点偏．离平衡位置的位移．．．．．．．．。

用平滑线连接某时刻各质点位移矢量的末端，就是该时刻波的图象。

〔2〕图象特点：是一条正弦〔余弦〕曲线。

〔3〕图象的物理意义：描述在波传播方向上的介质中的各质点在某时刻离开平衡位置的位移。

注意：① 波图象和振动图象是根本不同的，波图象描述的是介质中的“各质点〞在“某一时刻〞离开平衡位置的位移；而振动图象描述的是“一个质点〞在“各个时刻〞离开平衡位置的位移。

② 波图象的重复性：相隔时间为周期整数倍的两个时刻的波形一样。

③ 波传播方向的双向性：不指定波的传播方向时，图象中波可能向x 轴正向或x 轴负向传播。

2. 波长、频率和波速：〔1〕波长是两个相邻的在振动中对平衡位置的位移总是一样的质点间距离，在横波中，两个相邻的波峰〔或波谷〕中央间的距离等于波长；在纵波中，两个相邻的密部〔或疏部〕中央间的距离等于波长，波长的大小也等于波的振动状态在一周期内传播的距离。

〔2〕频率f ：波的频率就是质点的振动频率，波的频率由波源决定，与介质无关。

波的图象疱丁巧解牛知识·巧学一、波的图象1.波的图象波传播时，各质点都在平衡位置周围振动，如图12-2-1所示为向右传播的横波中各质点在某时刻的位置.各质点的位移矢量用从平衡位置指向该时刻所在位置的有向线段表示.波的图象有时也称波形图，简称波形.图12-2-1误区警示虽然横波的图象形状与波在传播进程中介质中各质点某时刻的散布相似，波形中的波峰即为图象中的位移正向最大值，波谷即为图象中位移负向的最大值，波形中通过平衡位置的质点在图象中也恰益处于平衡位置.可是波的图象表示的是某一时刻各个质点偏离平衡位置的位移情况，二者之间有明显的区别，要注意.2.横波的波形图象的成立用横坐标x表示在波的传播方向上介质中各质点的平衡位置，纵坐标y表示某一时刻各个质点偏离平衡位置的位移，并规定横波中位移方向向上时为正值，位移向下时为负值.在xy平面上，画出各个质点的平衡位置x与各质点偏离平衡位置的位移y的各点（x，y），用光滑的曲线把各点连接起来就取得了横波的波形图象（如图12-2-2）.图12-2-23.纵波的图象的成立波的图象是一种数学的表示方式，只是在横波的情况下能直观地表示出波形.在纵波中，若是规定质点的位移方向向右时取正值，位移方向向左时取负值，可以一样地画出如图12-2-3所示的纵波的图象，可以看出纵波的图象与纵波的“形状”并无相同的地方.实际上，在横波中若是规定位移方向向下时取正值（一般不这样规定，但这样规定何尝不可），则作出的波的图象与横波的形状恰好相反.图12-2-3纵波的图象，图甲表示各个质点所在的平衡位置，图乙表示各个质点发生的位移，图丙表示纵波的图象，其中横坐标表示各个质点的平衡位置，纵坐标表示各个质点的位移，如x2表示质点2向右的位移，x5表示质点5向左的位移.图12-2-34.正弦波若是波的图象是正弦曲线，这样的波叫做正弦波，也叫简谐波.5.图象的特点（1）横波的图象形状与波在传播进程中介质中各质点某时刻的散布相似，波形中的波峰即为图象中的位移正向最大值，波谷即为图象中位移负向的最大值，波形中通过平衡位置的质点在图象中也恰益处于平衡位置.（2）波形图线是正弦或余弦曲线的波称为简谐波.简谐波是最简单的波.对于简谐波而言，各个质点振动的最大位移都相同.（3）波的图象的重复性：相隔时间为周期整数倍的两个时刻的波形相同.（4）波的传播方向的双向性：不指定波的传播方向时，图象中波可能向x轴正向或x轴负向传播.二、由波的图象可获取的信息若是已知一列波某时刻波形如图12-2-4所示，那么咱们从波的图象中可以获取的信息有以下几点：图12-2-41.可以直接看出在该时刻沿传播方向上各质点的位移.图线上各点的纵坐标表示的是各点在该时刻的位移.如图线上的M点的位移是2 cm. 2.可以直接看出在波的传播进程中介质各质点的振幅A，即波动图线上纵坐标最大值的绝对值，如图12-2-4中波的振幅为A=4 cm.3.可以由波的传播方向判断出质点的运动方向，也可以由质点的运动方向判断出波的传播方向.如图12-2-4中，由波向右传播，可知点M向上运动，反之，若是M向上运动，可知波向右传播.方式归纳按照波的传播方向肯定质点的振动方向（或由质点振动方向肯定波传播方向）(1)带动法：在质点P靠近波源一方周围图象上找另一点P′，P′若在下方，则P向下运动；若P′在上方，则P向上运动.(2)微平移法：按照波的传播方向，作出经微小时间Δt（Δt＜T/4）后的波形，由此可知Δt后质点的位置，按照其位置可判断出质点的振动方向.(3)口诀法：上坡“下”，下坡“上”，即沿着波的传播方向看，向上凸起时的振动方向向下，反之向上.(4)可以画出另一时刻的波形图，波由介质中的某一点传播到另一点需要必然的时间，即机械波在介质中是以必然的速度v （通常称波速）传播.在单位时间Δt 内某一波峰或波谷（密部或疏部）沿波的传播方向移动的距离等于波速.若是已知一列简谐波在t 时刻的波形图象及波的传播方向，又知波速，就可以够画出经Δt 后的波形图象.学法一得 在已知的某一时刻的波形图象，若要画出t+Δt 时刻的波形图象，则须将波的图线沿波的传播方向移动一段距离Δx=vΔt，即取得t+Δt 时刻的波形图象.若要画出t-Δt 时刻的波形图象，则须将波形图线逆着波的传播方向移动一段距离Δx=vΔt，即取得t-Δt 时刻的波形图象，这种方式称为平移法.辨析比较 波的图象和振动图象的比较.振动图象 波的图象 研究对象一个振动质点 沿波传播方向上若干质点 坐标 横轴表示时间，纵轴表示质点的位移横轴表示波线上各质点平衡位置，纵轴表示各质点对各自平衡位置的位移 研究内容一个质点的位移随时间变化规律 某时刻所有质点的空间分布规律 图象物理意义图象表示一个质点在各个时刻的位移 图象表示某时刻，波线上各质点的位置 图象变化 随时间延伸，图象形状不变，只是图象沿t 轴延续 随时间推移，图象整体沿波的传播方向平移一个完整正弦（余弦）图象 表示一个周期T表示一个波长λ 典题·热题知识点一 波的图象例1如图12-2-5所示是一列横波在某一时刻的波形图，波沿x 轴正向传播.图12-2-5（1）该时刻A 质点运动的方向是向_____________，C 点的运动方向是向_____________，D 点的运动方向是向_____________.（2）再通过2T ，质点A 通过的路程是___________cm ，质点C 的位移是___________cm. 解析：（1）由于波沿x 轴正方向传播，所以A 点在“下坡区”，向上运动；C 点、D 点均在“上坡区”，C 、D 两点都向下运动.（2）再通过2T ，A 又回到平衡位置，所以A 通过的路程为4 cm ；C 点也回到平衡位置，其位移为0.答案：（1）上 下 下（2）4 0方式归纳 对于做简谐运动的质点其位移都是相对平衡位置而言.与起点在何处无关，这一点与运动学中的位移有所不同.例2一列横波在某时刻的波形图象如图12-2-6所示，此时质点F 的运动方向向下，则下列说法正确的是( )图12-2-6A.波水平向右传播B.质点H 与质点F 的运动方向相同C.质点C 比质点B 先回到平衡位置D.此时刻质点C 的加速度为零解析：由于质点F 要跟从和它临近的而且离波源稍近的质点运动，又知道质点F 的运动方向是向下的，则与它相邻的离波源稍近的质点的位置应在它的下方，对照图象可以判断出波源在质点F 的右方，故波是向左传播的，所以A 选项错误；与质点H 临近的而且离波源在质点I 的位置在质点H 的上方，则质点H 的运动方向是向上的，故B 选项错误；同理，可判断质点C 要向下直接回到平衡位置，而质点B 则先向上运动到最大位移后再返回平衡位置，这样质点C 要比质点B 先回到平衡位置，故C 选项正确；质点C 此时处于最大位移处，其加速度最大，D 选项错误.答案：C方式归纳 明确质点间的带动作用及F 点的振动方向，判断出波的传播方向，是解题的关键. 知识点二 波的图象的应用例3一列横波在某时刻的波形图如图12-2-7所示.若此时刻质点a 的振动方向向下，则波向什么方向传播？图12-2-7解析：取和a 点相邻的两个点b 、c ，若a 点此时刻向下振动，则b 点应是带动a 点振动的，c 点应是在a 点带动下振动的，所以b 点先振动，其次是a 、c 两点.因此，波是向左传播的. 答案：波向左传播.方式归纳 此题是考查波的传播方向与质点振动方向的关系.具体可以采用带动法或对波动图象形状转变的想象法得出答案.巧解提示 此类题目也可用平移法，画出下一时刻的波形，进行比较.知识点三 波的图象和振动图象例4一列简谐波在t=0时刻的波形图如图12-2-8（a ）所示，图（b ）表示该波传播的介质中某质点尔后一段时间内的振动图象，则( )图12-2-8A.若波沿x 轴正方向传播，（b ）图应为a 点的振动图象B.若波沿x 轴正方向传播，（b ）图应为b 点的振动图象C.若波沿x 轴正方向传播，（b ）图应为c 点的振动图象D.若波沿x 轴正方向传播，（b ）图应为d 点的振动图象解析：在图(b)的振动图象中，t=0时刻质点在平衡位置并向y 轴的正方向运动，而图(a)的波形图却表明在t=0时刻，质点b 、d 在平衡位置，而a 、c 不在平衡位置，故A 、C 选项不可能正确.若波沿x 轴正方向传播，质点b 应向上运动（逆着波的传播方向在它周围找一相邻点，此点正好在它的上方，质点b 就应跟从它向上运动），B 选项正确.若波沿x 轴正方向传播，同理可以肯定质点d 应向下运动.D 选项错.答案：B巧解提示 对振动图象中某时刻振动质点运动方向的判断也可用“上坡上，下坡下”方式判断，“上坡”与“下坡”是指沿时间看去，“上坡”区均向上振，“下坡”区均向下振. 例5图12-2-9（a ）表示一列简谐波在介质中传播时，某一质点a 的振动图象，请你在（b ）图中作出这列简谐波在t=0时刻的波形图（质点a 画在座标原点上）.图12-2-9解析：t=0时刻质点a 正处于平衡位置且沿+y 方向运动，经4T 达正向最大位移处，设x 轴正向为波动方向，由波动与振动方向关系的判断方式，得出t=0时刻的波形如图12-2-10.图12-2-10答案：如图12-2-10所示.方式归纳 解此题关键要抓住t=0时，质点a 的振动方向，这就要求同窗们熟练掌握振动图象，知道质点a 的振动方向后，又假设波传播方向为x 轴正向，按照带动法即可取得t=0时的波的图象.知识点四 由已知波形图象画出某一时刻的波形图象例6一列沿x 轴正方向传播的横波在某一时刻的波形图象如图12-2-11所示，已知波的传播速度是16 m/s.图12-2-11（1）指出这列波中质点振动的振幅是多少；（2）画出再通过 s时的波形图象.解析：由图象的含义可以直接读出各质点的振幅，利用平移法可画出再通过 s时的波形图象.答案：（1）由图象可以看出，质点振动的最大位移是10 cm，因此振幅是10 cm.（2）经 s波形沿x轴正方向移动的距离为Δx=vΔt=16×0.125 m=2 m，所以通过 s后的波形图象如图12-2-12中的虚线所示.图12-2-12方式归纳当波形曲线沿x轴正方向移动2 m后，要注意将0到2 m之间的曲线补齐，画好. 巧妙变式若要画出此时刻前 s时的波形图象，只需沿x轴负方向移动2 m即可.知识点五波形图的周期性和波传播方向的双向性例7如图12-2-13是一列简谐波某一时刻波的图象，下列说法正确的是( )图12-2-13A.波必然沿x轴正方向传播、b两个质点的振动速度方向相反C.若a点此时的速度方向沿y轴正向，那么波的传播方向是沿x轴的正方向D.若波沿x轴的负向传播，则b质点的振动速度方向沿y轴的负方向解析：x轴是表示在波传播方向上的一系列质点的平衡位置，但x轴指向不表示波的传播方向，故A选项错.按照“坡形”法：无论波向左仍是向右传播，a、b都处于不同“坡区”，即当a处于下坡路时，b为上坡路，所以二者振动速度方向相反，故B选项正确.同理可判断C选项正确，D选项错误.答案：BC误区警示波的图象问题中，由于波传播的周期性，波形图的周期性和波传播方向的双向性，常有很多问题会出现多解，部份同窗在解答时常会出现漏解现象.问题·探讨问题如何画波的图象？探讨思路：波由介质中的某一点传播到另一点需要必然的时间，即机械波在介质中是以必然的速度v（通常称波速）传播.在单位时间Δt内某一波峰或波谷（密部或疏部）沿波的传播方向移动的距离等于波速.若是已知一列简谐波在t时刻的波形图象及波的传播方向，又知波速，就可以够画出经Δt后的波形图象.具体方式是：（1）在已知的某一时刻的波形图象上将波的图象沿波的传播方向移动一段距离Δx=vΔt，即取得t+Δt时刻的波形图象.（2）若要画出t-Δt时刻的波形图象，则要将波形图象逆着波的传播方向移动一段距离Δx=vΔt，即取得t-Δt时刻的波形图象.这种方式称为平移法.探讨结论:沿波的传播方向移动一段距离Δx=vΔt.。

103(4)简谐运动的两种模型 模型弹簧振子单摆示意图简谐 运动 条件①弹簧质量可忽略 ②无摩擦等阻力 ③在弹簧弹性限度内①摆线为不可伸缩的轻细线 ②无空气等的阻力 ②最大摆角小于10° 回复力弹簧的弹力提供F=kx 摆球重力沿切向的分力 F 回＝－mg sin θ＝－mg lx 平衡 位置弹簧处于原长处最低点周期与振幅无关T ＝2πL g L 为摆长，表示从悬点到摆球重心的距离。

简谐运动的特点受力 特征 回复力F ＝－kx ，F (或a )的大小与x 的大小成正比，方向相反运动 特征 靠近平衡位置时，a 、F 、x 都减小，v 增大；远离平衡位置时，a 、F 、x 都增大，v 减小能量 特征振幅越大，能量越大。

在运动过程中，系统的动能和势能相互转化，机械能守恒选修3-4 周期性特征质点的位移、回复力、加速度和速度随时间做周期性变化，变化周期就是简谐运动的周期T；动能和势能也随时间做周期性变化，其变化周期为T2对称性特征关于平衡位置O对称的两点，速度的大小、动能、势能相等，相对平衡位置的位移大小相等；由对称点到平衡位置O用时相等2.简谐运动的公式和图象(1)简谐运动的表达式①动力学表达式：F＝－kx，其中“－”表示回复力与位移的方向相反。

②运动学表达式：x＝Asin(ωt＋φ)，其中A代表振幅，ω＝2πf表示简谐运动的快慢，(ωt＋φ)代表简谐运动的相位，φ叫做初相。

(2)简谐运动的图象①从平衡位置开始计时，函数表达式为x＝Asinωt，图象如图甲所示。

②从最大位移处开始计时，函数表达式为x＝Acosωt，图象如图乙所示。

(3)根据简谐运动图象可获取的信息①振幅A、周期T(或频率f)和初相位φ(如图所示)。

②某时刻振动质点离开平衡位置的位移。

③某时刻质点速度的大小和方向：曲线上各点切线的斜率的大小和正负分别表示各时刻质点的速度的大小和速度的方向，速度的方向也可根据下一时刻物体的位移的变化来确定。

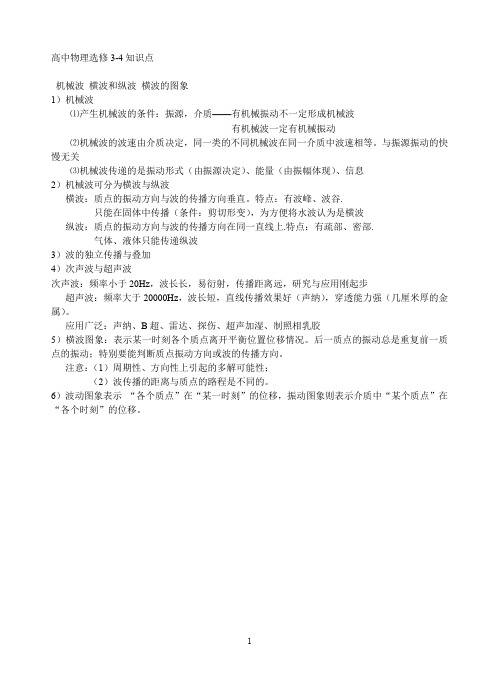

高中物理选修3-4知识点
机械波横波和纵波横波的图象
1）机械波
⑴产生机械波的条件：振源，介质——有机械振动不一定形成机械波
有机械波一定有机械振动
⑵机械波的波速由介质决定，同一类的不同机械波在同一介质中波速相等。

与振源振动的快慢无关
⑶机械波传递的是振动形式（由振源决定）、能量（由振幅体现）、信息
2）机械波可分为横波与纵波
横波：质点的振动方向与波的传播方向垂直。

特点：有波峰、波谷.
只能在固体中传播（条件：剪切形变），为方便将水波认为是横波纵波：质点的振动方向与波的传播方向在同一直线上.特点：有疏部、密部.
气体、液体只能传递纵波
3）波的独立传播与叠加
4）次声波与超声波
次声波：频率小于20Hz，波长长，易衍射，传播距离远，研究与应用刚起步超声波：频率大于20000Hz，波长短，直线传播效果好（声纳），穿透能力强（几厘米厚的金属）。

应用广泛：声纳、B超、雷达、探伤、超声加湿、制照相乳胶
5）横波图象：表示某一时刻各个质点离开平衡位置位移情况。

后一质点的振动总是重复前一质点的振动；特别要能判断质点振动方向或波的传播方向。

注意：（1）周期性、方向性上引起的多解可能性；
（2）波传播的距离与质点的路程是不同的。

6）波动图象表示“各个质点”在“某一时刻”的位移，振动图象则表示介质中“某个质点”在“各个时刻”的位移。

1。

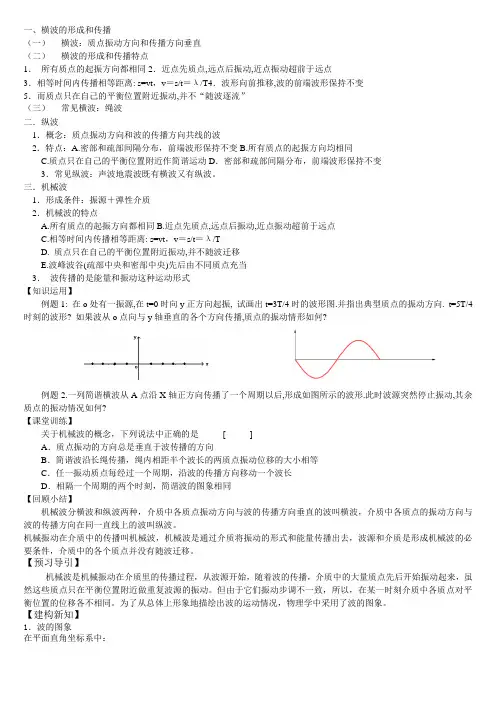

一、横波的形成和传播（一）横波：质点振动方向和传播方向垂直（二）横波的形成和传播特点1．所有质点的起振方向都相同2．近点先质点,远点后振动,近点振动超前于远点3．相等时间内传播相等距离: s=vt，v＝s/t＝λ/T4．波形向前推移,波的前端波形保持不变5．而质点只在自己的平衡位置附近振动,并不“随波逐流”（三）常见横波：绳波二．纵波1．概念：质点振动方向和波的传播方向共线的波2．特点：A.密部和疏部间隔分布，前端波形保持不变B.所有质点的起振方向均相同C.质点只在自己的平衡位置附近作简谐运动D．密部和疏部间隔分布，前端波形保持不变3．常见纵波：声波地震波既有横波又有纵波。

三．机械波1．形成条件：振源＋弹性介质2．机械波的特点A.所有质点的起振方向都相同B.近点先质点,远点后振动,近点振动超前于远点C.相等时间内传播相等距离: s=vt，v＝s/t＝λ/TD. 质点只在自己的平衡位置附近振动,并不随波迁移E.波峰波谷(疏部中央和密部中央)先后由不同质点充当3．波传播的是能量和振动这种运动形式【知识运用】例题1: 在o处有一振源,在t=0时向y正方向起振, 试画出t=3T/4时的波形图.并指出典型质点的振动方向. t=5T/4时刻的波形? 如果波从o点向与y轴垂直的各个方向传播,质点的振动情形如何?例题2.一列简谐横波从A点沿X轴正方向传播了一个周期以后,形成如图所示的波形.此时波源突然停止振动,其余质点的振动情况如何?【课堂训练】关于机械波的概念，下列说法中正确的是[ ]A．质点振动的方向总是垂直于波传播的方向B．简谐波沿长绳传播，绳内相距半个波长的两质点振动位移的大小相等C．任一振动质点每经过一个周期，沿波的传播方向移动一个波长D．相隔一个周期的两个时刻，简谐波的图象相同【回顾小结】机械波分横波和纵波两种，介质中各质点振动方向与波的传播方向垂直的波叫横波，介质中各质点的振动方向与波的传播方向在同一直线上的波叫纵波。

第2节机械波一、机械波横波和纵波1．机械波的形成条件(1)有发生机械振动的波源。

(2)有传播介质，如空气、水等。

2．传播特点(1)机械波传播的只是振动的形式和能量，质点只在各自的平衡位置附近做简谐运动，并不随波迁移。

(2)介质中各质点的振幅相同，振动周期和频率都与波源的振动周期和频率相同。

(3)一个周期内，质点完成一次全振动，通过的路程为4A，位移为零。

3．机械波的分类(1)横波：质点的振动方向与波的传播方向相互垂直的波，有波峰(凸部)和波谷(凹部)。

(2)纵波：质点的振动方向与波的传播方向在同一直线上的波，有密部和疏部。

二、横波的图像波速、波长和频率的关系1．横波的图像(1)坐标轴：横轴表示各质点的平衡位置，纵轴表示该时刻各质点的位移。

(2)意义：表示在波的传播方向上，某时刻各质点离开平衡位置的位移。

(3)图像：2．波长、波速、频率及其关系(1)波长λ：在波动中，振动相位总是相同的两个相邻质点间的距离。

(2)波速v：波在介质中的传播速度，由介质本身的性质决定。

(3)频率f：由波源决定，等于波源的振动频率。

(4)波长、波速和频率的关系：①v＝λf；②v＝λT。

三、波的干涉和衍射现象多普勒效应1．波的干涉和衍射2．多普勒效应(1)条件：波源和观察者之间有相对运动。

(2)现象：观察者感到频率发生变化。

(3)实质：波源与波的频率不变，观察者接收到的频率变化。

[深化理解]1．在波的传播方向上各质点起振的方向与波源的起振方向相同。

2．已经形成的波跟波源无关，即使波源停止振动，波仍然继续向前传播。

3．波的周期性、波传播的双向性及质点振动的双向性是波动问题产生多解的主要因素。

4．当两波源为同相波源时，到两波源的距离差为波长的整数倍的点为加强点，而两波源为反相波源时，到两波源的距离差为波长的整数倍的点为减弱点。

加强点指的是振幅变大，质点仍在振动，并非一直远离平衡位置，减弱点的振幅可能为零，即静止不动。

5．发生衍射是无条件的，发生明显衍射是有条件的。

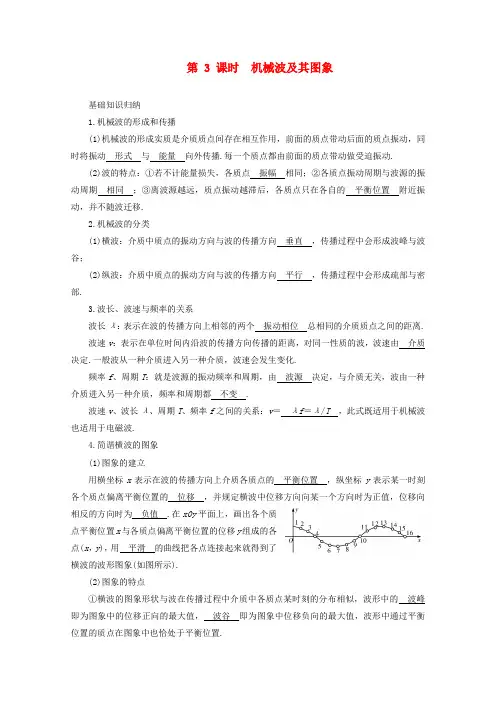

第 3 课时机械波及其图象基础知识归纳1.机械波的形成和传播(1)机械波的形成实质是介质质点间存在相互作用，前面的质点带动后面的质点振动，同时将振动形式与能量向外传播.每一个质点都由前面的质点带动做受迫振动.(2)波的特点：①若不计能量损失，各质点振幅相同；②各质点振动周期与波源的振动周期相同；③离波源越远，质点振动越滞后，各质点只在各自的平衡位置附近振动，并不随波迁移.2.机械波的分类(1)横波：介质中质点的振动方向与波的传播方向垂直，传播过程中会形成波峰与波谷；(2)纵波：介质中质点的振动方向与波的传播方向平行，传播过程中会形成疏部与密部.3.波长、波速与频率的关系波长λ：表示在波的传播方向上相邻的两个振动相位总相同的介质质点之间的距离.波速v：表示在单位时间内沿波的传播方向传播的距离，对同一性质的波，波速由介质决定.一般波从一种介质进入另一种介质，波速会发生变化.频率f、周期T：就是波源的振动频率和周期，由波源决定，与介质无关，波由一种介质进入另一种介质，频率和周期都不变.波速v、波长λ、周期T、频率f之间的关系：v＝λf＝λ/T，此式既适用于机械波也适用于电磁波.4.简谐横波的图象(1)图象的建立用横坐标x表示在波的传播方向上介质各质点的平衡位置，纵坐标y表示某一时刻各个质点偏离平衡位置的位移，并规定横波中位移方向向某一个方向时为正值，位移向相反的方向时为负值.在xOy平面上，画出各个质点平衡位置x与各质点偏离平衡位置的位移y组成的各点(x，y)，用平滑的曲线把各点连接起来就得到了横波的波形图象(如图所示).(2)图象的特点①横波的图象形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即为图象中的位移正向的最大值，波谷即为图象中位移负向的最大值，波形中通过平衡位置的质点在图象中也恰处于平衡位置.②波形图线是正弦曲线的波称为简谐波，简谐波是最简单的波.(3)图象的物理意义：波动图象描述的是在同一时刻，沿波的传播方向上的各个质点离开平衡位置的位移.(4)由波的图象可以获得的信息：①从图象上可直接读出波长和振幅.②可确定任一质点在该时刻的位移.③因加速度方向和位移方向相反，可确定任一质点在该时刻的加速度方向.④若已知波的传播方向，可确定各质点在该时刻的振动方向，并判断位移、加速度、速度、动量、动能的变化.重点难点突破一、起振方向介质中最先振动的质点是波源，所以介质中所有质点在起振时都与波源的起振方向一致，即波源开始时向哪一方向振动，其他质点开始振动时也向该方向振动.二、振动和波动的比较三、质点振动方向与波的传播方向的关系和应用质点振动方向与波的传播方向存在着必然的联系，若已知波的传播方向，便可知波源的方位，任给一质点，我们均可判定它跟随哪些质点振动，便可知道它的振动方向，反之亦然.若已知波的传播方向，可确定各质点在该时刻的振动方向，并判断位移、加速度、速度、动能的变化.常用的方法：1.带动法原理：先振动的质点带动邻近的后振动的质点.方法：如图所示，在质点P靠近波源一方附近的图象另找一点P′，若P′在P上方，则P向y轴正方向运动，若P′在P下方，则P向y轴负方向运动.2.微平移法原理：波向前传播，波形也向前平移.方法：作出经微小时间Δt后的波形图，如图虚线所示，就知道了各质点经过Δt时间到达的位置，此刻质点振动方向也就知道了，图中P点振动方向向y轴负方向.四、波动问题的多解1.波动图象的周期性形成多解：机械波在一个周期内不同时刻图象的形状是不同的，但在相隔时间为周期的整数倍的不同时刻图形的形状则是相同的.机械波的这种周期性必然导致波的传播距离、时间和速度等物理量有多值与之对应.2.波的传播的双向性形成多解：在一维条件下，机械波既可以向x轴正方向传播，又可以向x轴负方向传播，这就是波传播的双向性.3.波形的隐含性形成多解：许多波动习题只给出了完整波形的一部分，或给出了几个特点而其余部分处于隐含状态，这样，一道习题就有多个图形与之对应，从而形成了多解.典例精析1.振动图象和波动图象的互推【例1】已知平面简谐波在x轴上传播，原点O的振动图象如图甲所示，t时刻的波形图象如图乙所示，则t′＝t＋0.5 s时刻的波形图象可能是图中的( )【解析】由甲图可知T ＝0.4 s Δt ＝0.5 s ＝141 T若波速方向沿x 轴正方向，将乙图中波形向x 轴正向平移4λ，可得D 图正确.若波速方向沿x 轴负方向，可得C 图正确.【答案】CD【思维提升】由乙图知t ＝0时刻的波形，利用平移法可得t ＋Δt 时刻的波形图. 【拓展1】振源A 带动细绳振动，某时刻形成的横波波形如图甲所示，在波传播到细绳上一点P 时开始计时，则图乙中能表示P 点振动图象的是( C )【解析】由甲图知振源在P 左侧，所以波速方向向右，用带动法分析知P 质点该时刻振动方向沿x 轴负方向.该时刻P 质点正处于平衡位置.2.波的传播规律【例2】如图所示，一列向右传播的简谐横波，速度大小为0.6m/s ，P 质点横坐标x ＝0.96 m ，从图中状态开始计时，求：(1)经过多长时间，P 质点第一次到达波谷？ (2)经过多长时间，P 质点第二次到达波峰？ (3)P 质点刚开始振动时，运动方向如何？【解析】(1)P 质点第一次到达波谷的时间，就是初始时刻x 坐标为0.18 m 处的质点的振动状态传到P 点所需要的时间，则t 1＝vx 1∆，又Δx 1＝(0.96－0.18) m ＝0.78 m ，所以t 1＝6.078.0s＝1.3 s(2)P 质点第二次到达波峰的时间等于初始时刻x 坐标为0.06 m 处质点的振动状态传到P 质点所需要的时间与一个周期的和，则t 2＝vx λ+∆2，又Δx 2＝(0.96－0.06) m ＝0.9 m ，λ＝0.24m ，所以t 2＝6.024.09.0+s ＝1.9 s ，从P 质点的振动也可发现，t 2应为t 1与1.5T 的和，同样可得t 2＝1.9 s(3)P 质点刚开始的振动方向就是初始时刻x 坐标为0.24 m 处质点的振动方向.因为横波沿x 轴正向传播，所以x 坐标为0.24 m 处质点初始时刻振动方向沿y 轴负方向，故P 质点刚开始振动的方向也沿y 轴负方向.【思维提升】本题解析用到的方法利用了机械波在传播过程中介质中的质点并未随波迁移，而波形沿传播方向匀速移动来求解的.【拓展2】如图所示，S 是x 轴上的上下振动的波源，振动频率为10 Hz.激起的横波沿x 轴左右传播，波速为20 m/s.质点A 、B 到S 的距离分别为s A ＝36.8 m ，s B ＝17.2 m ，且都已经开始振动.若某时刻波源S 正通过平衡位置向上振动，则该时刻( AD )A.B 位于x 轴上方，运动方向向下B.B 位于x 轴下方，运动方向向上C.A 位于x 轴上方，运动方向向上D.A 位于x 轴下方，运动方向向下【解析】由v ＝λf ，可得λ＝1020 f v m ＝2 ms B ＝17.2 m ＝853λ，去整8λ，留零53λ，B 的振动状态应跟与振源S 相距53λ的B ′相同(如图所示)，由此可判断B 点在x 轴上方，运动方向向下.s A ＝36.8 m ＝1852λ，去整18λ，留零52λ，由于41λ＜52λ＜21λ，所以A 点在x 轴下方，运动方向向下.3.波动问题的多解【例3】一列简谐横波在t ＝0时刻的波形如图中的实线所示，t ＝1 s 时刻的波形如图中的虚线所示，由此可以判断( )A.该列波的周期一定是4 sB.波长一定是4 mC.振幅一定是2 cmD.波速一定是1 m/s【解析】本题是已知两个不同时刻的波形图，由图可知该列波的波长λ＝4 m 和振幅A ＝2 cm.由于不知波的传播方向，则这列波有沿x 轴正方向和负方向传播的两种可能性，从而导致了这两个时刻间的时间间隔Δt 与周期T 的关系有两种可能的关系式，即周期不是唯一值，与此对应的波速也不是唯一值.由图可知：(1)若波沿x 轴负方向传播，则在Δt ＝1 s 内，实线的波峰向左移动的最小距离为3λ/4，则波传播的距离Δx 左＝(n ＋3/4)λ，则Δt ＝(n ＋3/4)T 左，T 左＝Δt (n ＋3/4)，其波速v 左＝λ/T 左(其中n ＝0,1,2…)(2)若波沿x 轴正方向传播，则在Δt ＝1 s 内，实线的波峰向右移动的最小距离为λ/4，则波传播的距离Δx 右＝(n ＋1/4)λ，所对应Δt ＝(n ＋1/4)T 右，T 右＝Δt (n ＋1/4)，其波速v 右＝λ/T 右(其中n ＝0,1,2…)由(1)和(2)的分析可知该列波的周期和波速均无一确定的值. 【答案】BC【思维提升】若题目中没有给定传播时间与周期的关系或传播距离与波长的关系，就会出现多解现象.此类问题重点要考虑到波传播的双向性和周期性，防止出现少解或错解问题，本题运用了归纳与演绎的思维方法.【拓展3】如图所示，一列横波向右传播，沿波传播方向上有相距为L的P、Q两质点，某时刻P、Q两质点都处于平衡位置，且P、Q间仅有一个波峰.经过时间t，Q质点第一次运动到波谷，则t的可能值是( D )A.1个B.2个C.3个D.4个【解析】某时刻P、Q两质点都处于平衡位置，且P、Q间仅有一个波峰，可能有四种情况(如图所示).一种波形对应一个t的可能值，因此，t的可能值是4个，选项D正确.易错门诊4.质点振动方向的判断【例4】一列横波的波源在坐标原点O处，经过一段时间，波从O点向右传播20 cm到达Q点，如图所示，P点离O点的距离为30 cm，试判断P质点开始振动的方向.【错解】从图中看，P、Q两点相距半个波长，则波再向前传半个波长就传到了P点，所以画出如图所示的波形图.因为波源在原点，波沿x轴正方向传播，所以可以判断：P点开始振动的方向是沿y轴正方向(即向上).【错因】主要原因是把机械波的图象与机械振动的图象混淆.【正解】波传播到P点的波形如右图.因为波源在原点处，所以介质中的每个质点都被其左侧质点带动，所以P点在刚开始时的振动方向沿y轴负方向(即向下).从另外一个角度来看，题图中Q点开始振动时方向是向下的，因为所有质点开始振动时的情况均相同，所以P点开始振动的方向应是向下的.【思维提升】传播振动的质点，都做受迫振动，所有质点的最初振动方向都与振源的最初振动方向一致.。

高中物理机械波知识点机械振动在介质中的传播称为机械波，机械波也是高中物理选修中的知识点。

以下是店铺为你整理的高中物理机械波知识点，希望能帮到你。

高中物理机械波知识点一：波动形成和传播1、机械波：机械振动在介质中的传播过程叫机械波，机械波产生的条件有两个：一是要有做机械振动的物体作为波源，二是要有能够传播机械振动的介质。

2、横波和纵波：质点的振动方向与波的传播方向垂直的叫横波。

质点的振动方向与波的传播方向在同一直线上的叫纵波。

气体、液体、固体都能传播纵波，但气体和液体不能传播横波，声波在空气中是纵波，声波的频率从20到2万赫兹。

3、机械波的特点：(1)每一质点都以它的平衡位置为中心做简振振动;后一质点的振动总是落后于带动它的前一质点的振动。

(2)波只是传播运动形式(振动)和振动能量，介质并不随波迁移。

高中物理机械波知识点二：波的图像1、横波的图象用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某一时刻各质点偏离平衡位置的位移。

2、简谐波的图象是正弦曲线，也叫正弦波简谐波的波形曲线与质点的振动图象都是正弦曲线，但他们的意义是不同的。

波形曲线表示介质中的“各个质点”在“某一时刻”的位移，振动图象则表示介质中“某个质点”在“各个时刻”的位移。

高中物理机械波知识点三：波长频率与波速1、波长：两个相邻的、在振动过程中对平衡位置的位移总是相等的质点间的距离叫波长。

振动在一个周期内在介质中传播的距离等于波长。

2、频率f：波的频率由波源决定，在任何介质中频率保持不变。

3、波速v：单位时间内振动向外传播的距离。

波速的大小由介质决定。

高中物理机械波知识点四：波的反射和折射1.惠更斯原理：介质中任一波面上的各点，都可以看作发射子波的波源，而后任意时刻，这些子波在波前进方向的包络面便是新的波面。

2、波的反射：波遇到障碍物会返回来继续传播3、反射规律：入射线、法线、反射线在同一平面内，入射线与反射线分居法线两侧，反射角等于入射角。
