速度控制与张力控制 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
张力控制
1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。反应到电
机轴即能控制电机的输出转距。
2.
3. 2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力
的PID控制，要加张力传感器。而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。肯定会影响生产出产品的质量。
4.
5.用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变
化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。
6.
7.二．张力控制变频收卷在纺织行业的应用及工艺要求
8.
9.1．传统收卷装置的弊端
10.纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为
机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。
11.
12.2．张力控制变频收卷的工艺要求
13.* 在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。
14.* 在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。
15.* 在加速、减速、停止的状态下也不能有上述情况出现。
16.* 要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。
17.
18.3．张力控制变频收卷的优点
19.* 张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿.
20.* 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;
21.张力锥度计算公式的应用;转矩补偿的动态调整等等.
22.* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且
23.在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。
24.* 因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、
25.减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。
26.而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒
27.定。而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，
28.使得收卷的性能更好。
29.* 在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本
30.上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。
31.* 克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。方便维护设备。
32.
33.三．变频收卷的控制原理及调试过程
34.
35.* 卷径的计算原理：根据V1=V2来计算收卷的卷径。因为V1=ω1*R1,
36.V2=ω2*Rx.因为在相同的时间内由测长辊走过的纱的长度与收卷收到的纱的长度是相等的。即
L1/Δt=L2/Δt ,Δn1*C1=Δn2*C2/i(Δn1---单位时间内牵引电机运行的圈数、Δn2---单位时间内收卷电机运行的圈数、C1---测长辊的周长、C2---收卷盘头的周长、i---减速比) Δn1*π*D1=Δn2*π*D2/i
D2=Δn1*D1*i/Δn2,因为Δn2=ΔP2/P2(ΔP2---收卷编码器产生的脉冲数、P2---收卷编码器的线数).
Δn1=ΔP1/P1取Δn1=1,即测长辊转一圈,由霍尔开关产生一个信号接到PLC.那么D2=D1*i*P2/ΔP2,这样收卷盘头的卷径就得到了.
37.* 收卷的动态过程分析: 要能保证收卷过程的平稳性,不论是大卷、小卷、加速、减速、激活、停车都能保证
张力的恒定.需要进行转矩的补偿.整个系统要激活起来,首先要克服静摩擦力所产生的转矩,简称静摩擦转矩,静摩擦转矩只在激活的瞬间起作用;正常运行时要克服滑动摩擦力产生地滑动摩擦转矩,滑动摩擦转矩在运行当中一直都存在,并且在低速、高速时的大小是不一样的。需要进行不同大小的补偿,系统在加速、减速、停车时为克服系统的惯量,也要进行相应的转矩补偿,补偿的量与运行的速度也有相应的比例关系.在不同车速的时候,补偿的系数是不同的。即加速转矩、减速转矩、停车转矩、激活转矩；克服了这些因素,还要克服负载转矩,通过计算出的实时卷径除以2再乘以设定的张力大小,经过减速比折算到电机轴.这样就分析出了收卷整个过程的转矩补偿的过程。总结:电机的输出转矩=静摩擦转矩(激活瞬间)+滑动摩擦转矩+负载转矩.<1>在加速时还要加上加速转矩;<2>在减速时要减去减速转矩.<3>停车时,因为是通过程控减速至设定的最低速,所以停车转矩的补偿同减速转矩的处理.
38.* 转矩的补偿标准
39.
40.(1). 静摩擦转矩的补偿:因为静摩擦转矩只在激活的瞬间存在,在系统激活后就消
41.失了.因此静摩擦转矩的补偿是以计算后电机输出转矩乘以一定的百分比进行补偿.
42.
43.(2). 滑动摩擦转矩的补偿:滑动摩擦转矩的补偿在系统运行的整个过程中都是起作用的.补偿的大小以收卷电
机的额定转矩为标准.补偿量的大小与运行的速度有关系。所以在程序中处理时，要分段进行补偿。
44.
45.(3). 加减速、停车转矩的补偿：补偿硬一收卷电机的额定转矩为标准，相应的补偿系数应该比较稳定，变化
不大。
46.* 计算当中的公式计算
47.
48.(1). 已知空芯卷径Dmin=200mm,Dmax=1200mm;线速度的最大值Vmax=90m/min,张力设定最大值Fmax=50kg(约
等于500牛顿);减速比i=9;速度的限制如下:
49.因为:V=π*D*n/i(对于收卷电机)=>收卷电机在空芯卷径时的转速是最快的.所
以:90=3.14*0.2*n/9=>n=1290r/min;
50.
51.(2). 因为我们知道变频器工作在低频时,交流异步电机的特性不好,激活转矩低而且非线性.因此在收卷的整
个过程中要尽量避免收卷电机工作在2HZ以下.因此:收卷电机有个最低速度的限制.计算如下:
52.对于四极电机而言其同步转速为:n1=60f1/p=>n1=1500r/min. =>2HZ/5HZ=N/1500=>n=60r/min
53.当达到最大卷径时,可以求出收卷整个过程中运行的最低速.V=π*D*n/i=>Vmin=3.14*1.2*60/9=25.12m/min.
张力控制时,要对速度进行限制,否则会出现飞车.因此要限速.
54.
55.(3). 张力及转矩的计算如下:如果F*D/2=T/i,=>F=2*T*i/D对于22KW的交流电机,其额定转矩的计算如
下:T=9550*P/n=>T=140N.m.所以Fmax=2*140*9/0.6=4200N.(其中P为额定功率,n为额定转速).
56.* 调试过程：
57.
58.1．先对电机进行自整定，将电机的定子电感、定子电阻等参数读入变频器。
59.
60.2．将编码器的信号接至变频器，并在变频器上设定编码器的线数。然后用面板给定频率和启停控制，
61.观察显示的运行频率是否在设定频率的左右波动。因为运用死循环矢量控制时，运行频率总是在参
62.考编码器反馈的速度，最大限度的接近设定频率，所以运行频率是在设定频率的附近震荡的。
63.
64.3．在程序中设定空芯卷径和最大卷径的数值。通过前面卷径计算的公式算出电机尾部所加编码器产生的最大
脉冲量（P2）和最低脉冲量 ( P2 ).通过算出的最大脉冲量对收卷电机的速度进行限定，因为变频器用作张力控制时，如果不对最高速进行限定，一旦出现断纱等情况，收卷电机会飞车的。最低脉冲量是为了避免收卷变频器运行在2Hz以下，因为变频器在2Hz以下运行时，电机的转距特性很差，会出现抖动的现象。
65.
66.4．通过前面分析的整个收卷的动态过程，在不同卷径和不同运行速度的各个阶段，进行一定的转距补偿.补
偿的大小，可以以电机额定转距的百分比来设定。
67.
68.四．真正的张力控制.
69.
70.1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。反应到
电机轴即能控制电机的输出转距。
71.
72.2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力
的PID控制，要加张力传感器。而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。肯定会影响生产出产品的质量。
73.
74.五．变频收卷对变频器性能的要求
75.
76.1. 变频收卷的实质是要完成张力控制,即能控制电机的运行电流,因为三相异步电机的输出转距
77.T=CMφmIa,,与电流成正比.并且当负载有突变时能够保证电机的机械特性曲线比较硬.所以必须用矢量变频器,
而且必须要加编码器死循环控制.
78.
79.2. 市场上能进行张力控制变频收卷的变频器主要有: 安川,艾默生,伦次等.台达V系列的变频器是矢量型变
频器,能够完成张力控制,但因为不属于收放卷专用型变频器,所以要配合外部其它接口设备才能完成收放卷的功能.艾默生TD3300就是一款收放卷专用的变频器,也许台达也会在不久的将来推出我们自己收放卷专用的变频器,我们拭目以待.
80.
81.六．使用台达产品做变频收卷的方案
82.
83.1.硬件构成：DOP-A57GSTD+DVP-20EH+DVP—4DA-H+VFD-V
84.
85.2.电气原理图：（以并轴机为例）
86.
87.七．结论
88.
89.通过以上的分析，使用台达V系列的矢量型变频器做张力控制变频收卷时，只要能对上述收卷的整个动态过
程有比较清晰的认识，能在不同的过程中将转距补偿的量找到一个合适的数值，一定能保证恒张力的控制,满足客户的要求，但要提醒读者，这种控制方式也有一定的局限性，虽然实现了恒张力的控制要求，但如果控制张力的范围很小，比如：张力范围在0-200/300牛顿时，这种控制方式是不适用的。
速度控制系统
speed control systems
以速度（或转速）作为被控制量的自动控制系统。速度控制系统广泛应用于各种工业部门。例如，当用原动机（水轮机或汽轮机）驱动一个以某一频率（例如50赫）发电的交流发电机时，必须采用速度控制系统使原动机转速保持恒定，以保证发电机发出的交流电的频率符合要求。对于一台不带负载的柴油机，如不采用速度控制，就会产生飞车现象。在速度控制系统中，所期望的速度变化形式是由生产过程中对生产机械的工艺要求决定的。
速度（转速）控制的主要形式有调速、稳速和加减速控制三类。
①调速指在一定的最高转速和最低转速的范围内分档（有级）地或平滑（无级）地调节生产机械转速。调速系统由生产机械和调速器所组成。调速器通过适当改变流进和流出生产机械的能量来调节它的转速。调速器不仅可使生产机械运行在某个指定的转速，而且还能在负载变动时保持转速恒定或基本不变。保持转速恒定的调速器称为无差调速器。只能使转速基本不变的调速器称为有差调速器。
②稳速可使生产机械以一定的精度稳定在所需转速上运行的一种速度控制。在稳速系统中，调速器的调节作用能使生产机械的转速（速度）完全或基本上不受负载变化、电源电压变化、温度变化等外部和内部扰动的影
响。
③加减速控制常用于频繁起动和制动的生产机械。对加减速控制的基本要求是尽量缩短起动和制动时间以
提高生产效率，并使生产机械的起动和制动过程尽量平稳。
在生产过程中，从工艺要求出发，不同的生产机械对转速（速度）的控制形式具有不同的要求。例如轧钢机主、辅传动要求尽可能地缩短起动、制动和反转的时间，同时又能在较大范围内调速。而高速卷纸机则既要求有
高的稳速精度和一定调速范围，又要求起动和制动平稳。
实现速度控制的方法很多，有机械的、液压的和电气的。电气的方法比较简单，控制性能好，经济，易于维护，所以应用最广。速度控制系统一般都是闭环控制系统，可以是单环或多环的反馈控制系统。速度控制系统可应用自动控制理论的方法来进行设计。速度控制系统的一些实例有调速系统、多环直流调速系统、可逆调速系
统、交流频变调速系统、交流串级调速系统等。
速度控制与转矩控制
速度控制与转矩控制是伺服控制器的两种控制模式。速度控制模式已为大家所熟知，给定的是速度，反馈的也是速度，对速度形成闭环控制，保证速度为设定值，转矩则随负载浮动。转矩控制模式，给定的是转矩，伺服控制器计算出实际的转矩，如
果实际转矩低于设定转矩，就升速，反之，则减速，速度是浮动的。转矩控制模式非常适合于卷绕驱动。在卷绕驱动中，线速度恒定，转速随卷径的增大而降低，张力是系统的一个给定。转矩模式正好能满足这些要求。张力与半径的乘积就是转矩，作为转矩模式的给定，转矩模式的转速正好浮动到所要求的线速度，无须线速度控制。如果不用专门的检测装置，伺服控制（变频）器能够自己计算出卷径，问题可以进一步简化。图1示出了一个速度控制模式卷绕系统的框图。图示系统具有卷径测量环节，根据卷径算出转速给定。为了保证电机间同步，还使用了松紧架。显然，将伺服控制（变频）器的转矩控制模式用于卷绕驱动，可以省掉这个松紧架，从而简化控制系统。
2 具有内部卷径计算的卷绕驱动
如上所述，如果伺服控制（变频）器具有卷径计算功能，那么由外部张力给定就能算出转矩给定，使用转矩控制模式将变得很方便。
图2示出了一个二伺服控制器卷绕系统。伺服控制（变频）器1将系统的运行线速度传给伺服控制（变频）器2，伺服控制（变频）器2接受外部输入的张力给定和张力传感器输入的张力反馈信息构成张力闭环控制，伺服控制（变频）器2具有内部卷径计算功能并工作在转矩控制模式。伺服控制（变频）器2驱动异步电机以所要求的张力卷绕并自动将其速度浮动到运行线速度。下面以LENZE-9300系列伺服控制（变频）器为例，说明卷径的计算方法。LENZE-9300系列伺服控制（变频）器内部有五十多种功能块，能完成诸如加减乘除和一系列的变换功能，也能完成PID闭环调节。设v为线速度，ω为角速度，D为卷径，k为常数，则根据下式计算卷径：
D=k*v/ω =k*∫vdt/∫ωdt
其中，v为外部输入的线速度值，ω为伺服控制（变频）器知道的角速度值，k为由实验确定的常数。功能块的使用可以通过对一系列的代码进行设定完成。图3示出了一个由功能块组成的卷径计算框图。
3 应用实例
图4示出了一个湿法毡生产线的卷绕系统原理图。这里总共使用了三台LENZE-9300系列伺服控制（变频）器（9326），驱动三台带有旋转变压器（R）的变频专用异步电动机(M)。其中，拖辊伺服控制（变频）器工作在速度模式，它的速度给定（1/2端）来自生产线PLC的模拟量输出，辅助速度给定（3/4
端）来自于松紧架信号，以此和生产线保持同步；卷轴1和卷轴2伺服控制（变频）器工作在转矩模式，具有内部卷径计算功能，能对通过CAN总线由PLC发送来的张力给定数值和由张力传感器送来的实际张力数值比较后进行闭环控制。勿需对卷轴1和卷轴2实行专门的速度控制，它们能够自动地将其线速度浮动到需要的数值。卷径计算所需要的线速度信息由拖辊伺服控制（变频）器通过专门的速度级联接口X9-X10送来。卷轴1和卷轴2交替工作，实现连续的卷绕，由LENZE-8215变频器驱动的换轴电机完成换轴功能（图中没有画出）。CAN总线还将伺服控制（变频）器计算出的卷径信息发送到PLC，由PLC据此完成张力给定的计算。卷绕部分对卷轴的要求是内紧外松，这就要求初始张力大，随着卷径的变大，张力按照某种规律逐渐变小。该应用系统能完全满足这些要求，实际运行证明上述卷绕系统运行可靠，卷径由86毫米到1200毫米卷绕密实整齐，卷绕速度可达80米/分。
4结论
利用转矩模式卷绕与利用速度模式卷绕相比，利用转矩模式要简单得多，
这首先表现在利用转矩模式卷绕省掉了松紧架同步环节。伺服控制变频器的内部卷径计算能力，又省掉了卷径检测环节，进一步简化了系统硬件构成。虽然使用了张力检
测环节，那是为了改善张力控制的精度，并非必不可少。现场总线的使用，使得变频器和PLC之间的信息交换方便快捷。
图2 带内部卷径计算的转矩模式卷绕系统
第二章 张力控制原理介绍 2．1 典型收卷张力控制示意图 2
2．2 张力控制方案介绍 对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330设计了两种张力控制模式。 1、开环转矩控制模式 开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。 根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。 MD系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。 2、与开环转矩模式有关的功能模块： 1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。 2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。 3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。摩 3
薄膜分切机放卷至卷取的张力控制 （上） 1．分切机的重要选定要素2．放卷至卷取的张力3．接触辊及接触压力4．卷取张力的自由选择及设定5．在薄膜主要物性条件下所设定的卷取条件1．分切机的重要选定要素在分切机的选定方面最受关注的应该是分切卷取后的产品如何?也就是产品内部品质。从外观上来看，无皱褶、无划痕、端面整齐、卷取表面硬度适当等，这些都应该是基本的。但是，我们认为仅关注这些还不够。因为分切卷取后的产品其内部残留着很大的应力(内部张力)，这将会对 1．分切机的重要选定要素 2．放卷至卷取的张力 3．接触辊及接触压力 4．卷取张力的自由选择及设定 5．在薄膜主要物性条件下所设定的卷取条件 1．分切机的重要选定要素 在分切机的选定方面最受关注的应该是分切卷取后的产品如何?也就是产品内部品质。从外观上来看，无皱褶、无划痕、端面整齐、卷取表面硬度适当等，这些都应该是基本的。但是，我们认为仅关注这些还不够。因为分切卷取后的产品其内部残留着很大的应力(内部张力)，这将会对后道工序带来各种不利影响，比如说印刷的套印不准等。 这种内部品质的状况如何，将会很大程度地影响到用户的订购量、产品韵价格及用户对制膜厂家的信赖和评价。 而这种选定要素却无法用肉眼看到，因此，对薄膜的张力控制及接触压力的控制是最重要的选定要素。 2。放卷至卷取的张力
分切机的放卷至卷取张力可分为以上3大部分。 2—2放卷张力 2—2—1内部张力 前道工序卷取下来的原膜母卷的内部含有残留应力，这残留应力的大小同生产线的设备性能有关，特别同卷取机的性能有很大的关系。如卷取机的张力过大且张力的变动量也大时，会对分切机的放卷张力的控制带来不利影响。另外，原膜母卷由于熟化的缘故几乎多少都存有偏芯，这就是放卷速度的变化而造成放卷张力变化的原因所在。放卷张力发生变化会使薄膜内部产生应力，将存有内部应力的薄膜从牵引部传送至卷取部，最终肯定会对卷取张力的变动带来影响。 为使放卷张力的变动量降低，放卷部采用浮动辊方式来控制放卷张力。该方式可使原膜母卷的内部应力减少，可吸收放卷速度的变化，实现放卷张力保持稳定。 为使浮动辊的效果更佳，本公司研制开发了2根串联在一起浮动辊方式(已取得专利权)，该方式可使放卷张力的变动量降低到最低限度。 2—2—2为实现放卷张力变动量最小而采取的对策 串联浮动辊的控制 偏芯原膜母卷回转时，靠浮动辊的摆动来吸收，但是，浮动辊的质量成为惯性抵抗使薄膜产生松弛，并使张力也增加。由于此惯性抵抗会给每一时间上的变动量及浮动辊的质量本身带来很大的影响。现在，本公司研发开发了把2根浮动辊组合在一起的串联浮动方式，可实现低张力条件下的高速运转。 串联浮动辊的方式相对于1根浮动辊来说，偏芯原膜母卷每回转1次，薄膜偏芯量的1／2通过浮动辊的位置变化来吸收，同时，由于浮动辊及惯性力的变动所产生的作用于薄膜的张力，因每一根浮动辊的质量是原来1根的1／2，可使得总体上放卷张力的变动量减少到原来1根浮动辊张力变量的1／4。
第一章设计说明 课题简介 设计一个恒张力收盘控制系统，就是要控制卷取物体时保持物体相互拉长或者绷紧的力。张力应用于最广泛的造纸、纤维、塑料薄膜、电线、印刷品、磁带等轻工业中，带材或线材的收放卷张力对产品的质量起着至关重要的作用。在收卷和放卷的过程中，为保证生产的质量及效率，保持恒定的张力是很重要的。本系统采用人及交互式的控制方法，由使用者输入设定张力值，通过磁粉制动器、传感器、转换芯片与单片机组成一个闭环系统，使张力恒定在设定值，达到恒张力控制的效果。 设计目的 通过本次课题设计，应用《单片机原理及应用》等所学相关知识及查阅资料，完成恒张力收盘控制系统的设计，以达到理论与实践更好的结合、进一步提高综合运用所学知识和设计的能力的目的。通过本次设计的训练，可以使我在基本思路和基本方法上对基于MCS-51单片机的嵌入式系统设计有一个比较感性的认识，并具备一定程度的设计能力。 设计任务 在本次课程设计中，主要完成如下方面的设计任务： 1、设计单片机系统原理图（A0，PROTEL/CAD或手画）； 2、编写系统程序（主程序+子程序）； 3、写设计说明书；（设计说明，程序流程图，程序）； 4、答辩（十九周周四下午两点）； 设计方法 由按键驱动单片机中断，进入按键及显示程序，通过使用者输入数据并通知在LED上显示，输入数据储存在相关区域内备之后使用，返回到主程序后单片机接受由力传感器产生的经AD转换芯片转换后的数字力信号，通过与之前设定值的比较计算，得出控制信号，经DA 转换芯片变为模拟电压信号输入磁粉制动器控制端。若没有键盘中断，则如此往复运行信号检测、运算、输出程序达到动态平衡。
全数字张力控制系统的研究-机械制造论文 全数字张力控制系统的研究 陈杰金霍览宇 （湖南机电职业技术学院电气工程系，湖南长沙410151） 【摘要】本文研究了国内外张力控制系统的数字化发展趋势，并分析对比目前市面上各种张力控制系统的特点和不足，提出了基于通用PLC控制器和变频器为核心的全数字张力控制系统设计方案。 关键词数字化；张力控制系统；PLC；变频器 ※基金项目：湖南省2013年度教育厅科学研究项目（13C254）。 作者简介：陈杰金（1979.02—），女，吉林松原人，湖南机电职业技术学院电气系，讲师。 1 问题的提出 很多行业涉及到张力的控制，张力控制系统是以卷材为材料的生产机械上最重要的控制系统，在冶金、纺织、造纸、印染等许多行业应用广泛，各种产品如钢板、铝箔、布料、塑料薄膜、纸张等卷材，这些材料在加工过程中需要卷曲或者开卷等工序，如铝箔张力控制系统，铝带经过粗轧、精轧等多个工序，变为铝箔之后卷曲成一卷成品。这个过程中张力的控制非常重要，张力过大、过小都会造成卷材质量问题，导致成品率低，比如在放卷、收卷以及过程中，都要保持一定的张力（或者称之为拉伸力），过大的张力会导致材料变形、甚至断裂，而过小的张力又会松弛，导致褶皱，张力控制不稳也会造成不匀、切断长度不稳定等现象，所以必须对张力进行控制，保持张力恒定。由于张力会随着卷径而变化，而张力的变化对卷取效果会有很大影响。因此说恒张力控制是高精度卷取控制的关
键环节。 在某些某冶金企业中仍有为数不少的卷取张力控制设备，其张力控制系统仍采用传统的模拟电子插板式控制系统，以分立的电子器件控制，设备老化，故障频发，急需进行控制系统的升级改造。本文主要是针对这个问题，提出了基于PLC 和变频器为核心的恒张力的控制方案，以较低的成本和较好的控制效果，实现设备的价值再现。 2 国内外研究现状综述 目前高精度的张力控制均能采取闭环控制，通常根据控制方式可分为直接张力控制、间接张力控制和复合张力控制三种方式。直接张力控制，是构建张力闭环控制系统，利用张力检测元件的检测信号与给定张力值比较，通过张力调节器，驱动执行机构，调节张力辊的位移，进而达到控制张力的目的；间接张力控制则是对卷取张力建模，通过对卷取机构的转矩方程进行静态、动态分析，确定影响张力的相关因素（如电流、卷径等），进而对这些因素进行反馈控制（如电流反馈、反电势反馈、卷径反馈控制等），从而达到恒张力控制的目的。复合恒张力控制则是两者的结合。在间接张力控制方式的基础上，增加一个张力闭环，形成三环控制系统。近年来，国内外卷取张力控制现状主要有以下两个方面：（１）利用制动器（磁粉离合器）的励磁电流与输出力矩的线性关系，通过控制和调节磁粉离合器的励磁电流进而控制输出力矩，实现张力控制。这种方式主要应用在轻工业如纺织、印刷行业等，代表产品有三菱张力控制器、华纳张力控制器等等，市场上产品丰富。 （2）通过标准工艺张力控制板及附带的控制软件，通过交直流传动装置，完成张力控制中的动态力矩补偿、卷径计算、恒张力控制等功能，进而实现恒张力
张力控制变频收卷的控制原理本文主要介绍了张力控制变频收卷的控制原理，此技术能够使得在纺织行业中收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 一. 前言 : 用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 二．张力控制变频收卷在纺织行业的应用及工艺要求 2.1 传统收卷装置的弊端 纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。 2.2 张力控制变频收卷的工艺要求
（1）在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。 （2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。 （3）在加速、减速、停止的状态下也不能有上述情况出现。 （4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。 2.3 张力控制变频收卷的优点 （1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。 （2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。 （3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。 （4）因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。 （5）在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。
浅析分切机张力控制系 An Analysis on Tension Control System of Cutter Zhang Y uncai ,Qi xingguang,Zhanghaili 摘要： 分切机的张力控制是分切机控制的核心。本文介绍了分切机张力的形成、影响张力稳定的主 要因素、张力控制的实现形式以及张力控制系统应用性能分析。 关键词： 分切机 张力 张力控制 1.引言 分切机主要是用来完成中低定量纸张（如卷烟纸、铝箔纸、玻璃纸、电容器纸等）和薄膜（如BOPP 、PVC 等）及类似薄型材料的纵向分切和复卷。一般情况下，车速比较快，控制精度要求比较高，其中张力控制是其控制的核心。张力控制是指能够持久地控制原料在设备上输送时的张力的能力。这种控制对机器的任何运行速度都必须保持有效，包括机器的加速、减速和匀速。即使在紧急停车情况下，也应有能力保证被分切物不破损。张力控制的稳定与否直接关系到分切产品的质量。若张力不足,原料在运行中产生漂移,会出现分切复卷后成品纸起皱现象;若张力过大,原料又易被拉断,使分切复卷后成品纸断头增多[1]。 2．张力的形成 张力的形成有多种实现形式，但其基本原理都是一致的。如简图1所示， 设张力为F ,收料卷运行线速度为V 1 , 放料卷运行线速度为V 2 ,根据胡克定律可得张力F: dt V V L F t o ? -=)(21εσ, 式中:ε为原料的弹性模量;σ为原来的横截面积;L 为原料牵引长度;t 为原料传送时间，t=L/ V 1 。由此可见,张力的形成是一个积分环节。在启动过程中,V 1>V 2,以使收卷辊内产生一 定的张力,当收卷达到我们所要求的合适张力后,及时调节动力机构使V 1、V 2稳定,这样,原料就在此张力 下稳定运行。张力控制系统就是要满足整机的张力稳定[2]。 2． 影响张力稳定的因素 张力产生波动和变化的因素往往比较复杂，其主要影响因素大致有以下几个方面： (1) 机器的升降速变化必然会引起整机张力的变化。 (2) 分切机在收、放卷过程中，收卷和放卷直径是不断变化的，直径的变化必然会引起原料张力的变化。放卷在制动力矩不变的情况下，直径减少，张力将随之增大。而收卷则相反，如果收卷力矩不变时，随着收卷直径增大，张力将减少。这是在运行中引起原料张力变化的主要因素。 (3) 原材料卷的松紧度变化同时会引起整机张力的变化。
什么是张力控制？ 最佳答案 1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。反应到电机轴即能控制电机的输出转距。 2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力的PID控制，要加张力传感器。而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。肯定会影响生产出产品的质量。 用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 二．张力控制变频收卷在纺织行业的应用及工艺要求 1．传统收卷装置的弊端 纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。 2．张力控制变频收卷的工艺要求 * 在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。 * 在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。 * 在加速、减速、停止的状态下也不能有上述情况出现。 * 要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。 3．张力控制变频收卷的优点 * 张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿. * 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加; 张力锥度计算公式的应用;转矩补偿的动态调整等等. * 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且
商业轮转机的张力控制详解 前言：随着商业印刷市场的扩展，商业轮转机在商业印刷中表现出来了越来越重要的作用，但也给商业轮转机印刷质量和精度提出了更高的要求。轮转印刷过程中通常由于张力的影响使印刷品套印和折页不准，给印刷带来很多不良品，从而影响生产成本和市场的信誉。下文以桑拿C800为例分析商业轮转印刷张力控。 C800商业轮转印刷的显著特点是纸带从开卷到进入折页滚筒都是在绷紧状态下完成的，套准、烘干、冷却、加湿及裁切等前后纸带长度上百米，因此纸带张力稳定是保证正常印刷的首要条件现从五个方面分析纸带的张力控制。 送纸部分：送纸部分从纸的入口到印刷单元包括了一次张力和二次张力，一次张力采用的是轴制动方式，在纸卷芯部轴端设置刹车片和刹车盘，通过气压方式加载制动力，即气动式张力控制系统。保证纸卷以平稳的速度放纸，并通过浮动机构及张力检测电路，消除或减轻由于纸卷不圆、偏心、一头松、一头紧等本身原因造成的张力波动，并可在印刷过程中对纸卷不断变小引起的张力变化进行自动调整。如（图一） 图一：1纸筒也是张力控制器所在、2和4导纸棍、3浮动机构 电器控制原理图如（图二）
分析：供纸部的张力控制部分由刹车片、制动器、浮动辊等组成，为了使纸带张力保持恒定，纸卷制动器必须能够根据纸带张力的波动情况自动进行调整以保证纸带匀速、平稳地进入印刷装置。在机器平稳运行过程中，应保证纸带张力稳定在给定值上，在启动和刹车时防止纸带过载和随意松卷。在印刷过程中，随着纸卷直径不断减小，为保持纸带张力的恒定，需要对制动力矩进行相应的调整。在印刷过程中，纸带的线速度保持不变，而纸卷的角速度却随着纸卷直径的减小不断增大。在不考虑由角加速度产生的惯性力矩和阻力矩的前提下，为保证纸带稳定运行，应该满足下面的条件：F X R= T X r F为纸带张力，R为纸卷半径，T为纸卷轴芯的制动力，r为纸卷轴芯制动力半径。可以看出，随着纸卷半径的减小，如果不改变制动力的大小，纸带所受到的张力会越来越大，最终会使纸带被拉断。因此，在保持纸带张力稳定的前提下，随着纸卷半径的减小，制动力必须按照一定的规律随之减小。简而言之，就是刹车片与刹车盘接触后产生一定的摩擦力，从而使纸带具有一定的张力，浮动辊在张力的作用下产生摆动，通过一个电子检测元件将张力的变化转化为电信号，控制刹车盘电压，从而达到控制摩擦力大小的目的，实现纸带张力的自动控制。刹车片与刹车盘的间距应在1?2mm之间。 二次张力为无级变速控制：无级变速控制是通过电机的转速来控制张力的大小其控制原理图如（图三） 图三中：1铬棍、2电机传动的胶棍（又叫送纸棍）、3和4导纸棍、5浮动
张力控制器 （使用说明书） 东 莞 市 张 力 机 电 科 技 有 限 公 司
一、产品概述 伺服张力控制器是采用主动送线方式替换传统的被动送线方式，通过对马达速度的控制来达到稳定张力值的新一代张力控制器, 本产品附载有反馈张力稳定系统,，能自动实现张力稳定平衡。 运行指示灯在正常运行时不亮，当断线或停机时指示灯亮； 二、性能指标 输入电源：220V 输入信号：24V 温度要求：0℃～45℃ 湿度要求：40%～80%RH 三、安装说明（单位：mm） 四、外形结构（根据型号不同有相应的结构差异，以实物为准。）
调整与操作 1、使线材按图中虚线所示走线方式通过张力器，开启开关，运行指示灯亮。 2、根据用户自身所需张力，调节张力调节旋钮或改变滑块的位置，使输出张力达 到要求且张力杆工作角度合适如图三所示。 3、当绕线机需要挂线时，通过信号输入，接入24V电压，使张力杆只需摆动较小的 角度就可启动张力器，此时张力杆正常工作角度如图四所示。
图 三 图 四 注：张力杆在工作时，在角度合适的位置有一定的摆动幅度，如工作时张力杆尾 部紧贴弹力胶，需相应的调整张力或改变电机的转速。 张力调整方式： 旋转调节旋钮对张力的影响较小（微调），左旋减小张力，右边增加张力； 移动滑块对张力的影响较大（正常调节），上移增加张力，下移减小张力。 电机的设置请参照第六项。 五、电机设置 1、设置电机转速 D5状态 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF D6状态ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF D7状态ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF D8状态ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF 转速(r/min)220 280 360 450 570 72090011501440180023002880 3600 5760 720014400
张力控制系统中的张力控制与变频
————————————————————————————————作者：————————————————————————————————日期：
张力控制系统中的张力控制与变频 1.力控制原理。以造纸机的张力控制为例，在图1a)所示的张力控制示意图中，传动电动机M的张力实际值是位于它前面的张力传感器的实际值。通过检测该处的张力情况，来控制传动电动机M的速度，从而形成一个张力闭环。电动机M的速度加快，则纸幅拉紧，张力的实际值就会上升；相反，速度降低，则纸幅松垂，张力的实际值就下降。 在这里，纸幅张力的设定值为T设定，实际值为T实际，经过张力控制器（T-控制）的PID调节器后，再乘以3%的偏移量，作为该传动点速度设定值的一个组成部分。原来传动的速度设定值（V设定）加上该组成部分，就是速度环（V-控制）的输入值，然后即可进行速度控制。在这里设置3%偏移量的目的就是通过传动速度的改变而使张力得到有效的控制。
图1 张力控制示意图 在图1b)所示的张力控制原理中，T-控制就是张力控制模块的实现，包括自动和手动两种方式。张力控制模块投运前需先检测判定现在的张力实际值是否在可投运的范围之内，否则就不能投运，此时按手动投运按钮或当自动投运信号为“1”时，即进入张力控制模块的循环中。张力PID模块的退出，它的条件为相关部位检测到断纸信号或按手动退出按钮。 2.力控制软件流程。这里以某一点的张力控制为例，采用plc语言编程进行张力软件的设计，其示意如图2示。由此可以推广到多点张力控制中去。 ①读取张力设定值。张力设定值的输入可从工艺控制台上进行，并可通过脉冲开关的动作对设定值微调，以符合实际纸幅稳定运行的需要。 ②读取张力实际值。张力实际值的产生是从PLC的模拟量板中获取的，调用相应的功能块程序。本过程读取张力的模拟量值后，在输出端得到标准化的量值，并可通过“高限”和“低限”参数来设置量程。从模拟量输入板读出的模拟量值首先变换为右边对齐的定点数（以标称范围为基础）。 ③张力控制投入判断。张力控制是否投入取决于工艺的需要和纸幅是否已经上卷，纸幅是否断裂，在其他逻辑块中进行手动按钮投入或自动信号投入的设定，以及自动退出。因此这里需要判断张力控制是否投入，如已投入，则进入张力PID控制模块，否则就只显示数值和
12TCON2: Tension Control, Type 2 (3) 12.1Introduction (3) 12.2Principle of TCON2 (4) 12.2.1Theoretical overview (6) 12.3Overview (block diagram) (8) 12.4Functions (9) 12.4.1Control and status words, data transfer (10) 12.4.1.1Control words TCON2 (10) 12.4.1.1.1Control words LCO (10) 12.4.1.1.2Control words MRG (13) 12.4.1.2Status words TCON2 (17) 12.4.1.2.1Status words LCO (17) 12.4.1.2.2Status word MRG (19) 12.4.1.3Data transfer (21) 12.4.1.3.1Data reception (21) 12.4.1.3.2Data transmission (22) 12.4.2Tension setpoint: absolute or relative (23) 12.4.3Tension ramp generator (24) 12.4.4Actual tension (25) 12.4.5Tension setpoint of the nearby tension zone (28) 12.4.6Tension regulator (28) 12.4.7Precontrol of the tension regulator (29) 12.4.8Tension cascade (30) 12.4.9Speed-dependent tension correction (31) 12.4.10Automatic speed correction (32) 12.4.11V_Tech_start: applying tension (34) 12.4.12Determining the sign of V_tech (35) 12.4.13VT_Feed (35) 12.4.14T_Tech: Precontrol (36) 12.5Simulation TCON2 (37) 12.6Block diagram (38) 12.7Description of variables (40) 12.8Program structure (41) 12.9Program layout (43) 12.9.1FC1344: Data reception (43) 12.9.2FB286 – FB300: Calling in the regulator (43) 12.9.3FC1345: Sending data to LCO (44)
反射电压的计算见下图： (原文件名:匹配.jpg) 因为电压都是以同一个地作为参考的，叠加在一起就是相加了；电流是按某一个正方向来定义的，反射电流和入射电流方向是相反的，就是减了。 应该很容易理解的。
小谈驻波比VSWR的意义 电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，如果接近1:1，当然好。常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？ VSWR及标称阻抗 发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。如果发射机的阻抗不同，要求天线的阻抗也不同。在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此商品VSWR表也是按50欧姆设计标度的。 如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。只要设法调到你的天线电流最大就可以了。 VSWR不是1时，比较VSWR的值没有意义 天线VSWR＝1说明天线系统和发信机满足匹配条件，发信机的能量可以最有效地输送到天线上，匹配的情况只有这一种。 而如果VSWR不等于1，譬如说等于4，那么可能性会有很多：天线感性失谐，天线容性失谐，天线谐振但是馈电点不对，等等。在阻抗园图上，每一个VSWR数值都是一个园，拥有无穷多个点。也就是说，VSWR数值相同时，天线系统的状态有很多种可能性，因此两根天线之间仅用VSWR数值来做简单的互相比较没有太严格的意义。 正因为VSWR除了1以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSWR表并没有象电压表、电阻表那样认真标定，甚至很少有VSWR给出它的误差等级数据。由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSWR表在不同频率、不同功率下的误差并不均匀。 VSWR都＝1不等于都是好天线 一些国外杂志文章在介绍天线时经常给出VSWR的曲线。有时会因此产生一种错觉，只要VSWR＝1，总会是好天线。其实，VSWR＝1只能说明发射机的能量可以有效地传输到天线系统。但是这些能量是否能有效地辐射到空间，那是另一个问题。一副按理论长度作制作的偶极天线，和一副长度只有1/20的缩短型天线，只要采取适当措施，它们都可能做到VSWR＝1，但发射效果肯定大相径庭，不能同日而语。做为极端例子，一个50欧姆的电阻，它的VSWR十分理想地等于1，但是它的发射效率是0。 影响天线效果的最重要因素：谐振 天线系统和输出阻抗为50欧的发信机的匹配条件是天线系统阻抗为50欧纯电阻。要满足这个条件，需要做到两点：第一，天线电路与工作频率谐振（否则天线阻抗就不是纯电阻）；第二，选择适当的馈电点。
张力控制变频收卷的控制原理 2007年7月23日 中国工业设备网 本文主要介绍了张力控制变频收卷的控制原理，此技术能够使得在纺织行业中收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 一. 前言 : 用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 二．张力控制变频收卷在纺织行业的应用及工艺要求 2.1 传统收卷装置的弊端 纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。 2.2 张力控制变频收卷的工艺要求
（1）在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。 （2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。 （3）在加速、减速、停止的状态下也不能有上述情况出现。 （4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。 2.3 张力控制变频收卷的优点 （1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。 （2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。 （3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。 （4）因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。 （5）在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。 （6）克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。方便维护设备。
指导教师评定成绩： 审定成绩： 重庆邮电大学 自动化学院 自动控制原理课程设计报告 设计题目：卷纸张力控制系统 单位（二级学院）： 学生姓名： 专业： 班级： 学号： 指导教师： 设计时间： 重庆邮电大学自动化学院制
目录 一、设计题目 二、设计报告正文 摘要 关键词 （一）、卷纸张力控制系统原理 （二）、控制过程分析 （三）、系统的时域分析与频域分析 （四）、系统校正 三、设计总结 四、参考文献
一、 设计题目 在造纸厂的卷纸过程中，卷开轴和卷进轴之间的纸张张力采用下图所示的卷纸张力控制系统进行控制，以保持张力F 基本恒定。 要求： （１） 查阅相关资料，分析系统的工作原理，指出被控对象、被控量和给定量，画出系统 方框图。 （２） 分析系统每个环节的输入输出关系，代入相关参数求取系统传递函数。 （３） 分析系统时域性能和频域性能。 （４） 运用根轨迹法或频率法校正系统，使之满足给定性能指标要求。 （已知：m T =0.35 n T =3 12k = 22k = 1m k = 3n k = 反馈系数：1α= 要求：4,40c c ω≥γ≥） 二、 设计报告正文 摘要： 关键词：
（一）、卷纸张力控制系统原理 图1-1卷纸张力控制系统 系统工作原理： 在造纸厂的卷纸过程中，当纸张不断地从卷开轴向卷进轴运动时，线速度就会下降，从而纸张承受的张力会相应的减小。为保证张力的基本恒定，必须调整电机的转速。 图1-1所示的控制系统中，采用三个滑轮和一个弹簧组成的张力测量器来 测量纸上的张力。 将测量的实际张力与预设张力进行比较，经放大器放大后得到电机的输入电压。通过电压的变化来调节电机的转速，进而调节卷开轴向卷进轴运行的线速度。最终，使纸张的张力保持基本恒定。 电机---被控对象 预设张力---系统给定量 实际张力---系统控制量 通过对系统的分析，可得卷纸张力控制系统的方框图如图1-2所示 图1-2卷纸张力闭环控制系统方框图
速度控制与张力控制 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
张力控制 1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。反应到电 机轴即能控制电机的输出转距。 2. 3. 2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力 的PID控制，要加张力传感器。而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。肯定会影响生产出产品的质量。 4. 5.用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变 化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 6. 7.二．张力控制变频收卷在纺织行业的应用及工艺要求 8. 9.1．传统收卷装置的弊端 10.纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为 机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。 11. 12.2．张力控制变频收卷的工艺要求 13.* 在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。 14.* 在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。 15.* 在加速、减速、停止的状态下也不能有上述情况出现。 16.* 要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。 17. 18.3．张力控制变频收卷的优点 19.* 张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿. 20.* 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加; 21.张力锥度计算公式的应用;转矩补偿的动态调整等等. 22.* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且 23.在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。 24.* 因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、 25.减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。 26.而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒 27.定。而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施， 28.使得收卷的性能更好。 29.* 在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本 30.上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。 31.* 克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。方便维护设备。 32.
商业轮转机的力控制详解 前言：随着商业印刷市场的扩展，商业轮转机在商业印刷中表现出来了越来越重要的作用，但也给商业轮转机印刷质量和精度提出了更高的要求。轮转印刷过程常由于力的影响使印刷品套印和折页不准，给印刷带来很多不良品，从而影响生产成本和市场的信誉。下文以桑拿C800为例分析商业轮转印刷力控。 C800商业轮转印刷的显著特点是纸带从开卷到进入折页滚筒都是在绷紧状态下完成的，套准、烘干、冷却、加湿及裁切等前后纸带长度上百米，因此纸带力稳定是保证正常印刷的首要条件现从五个方面分析纸带的力控制。 送纸部分：送纸部分从纸的入口到印刷单元包括了一次力和二次力，一次力采用的是轴制动方式，在纸卷芯部轴端设置刹车片和刹车盘，通过气压方式加载制动力，即气动式力控制系统。保证纸卷以平稳的速度放纸，并通过浮动机构及力检测电路，消除或减轻由于纸卷不圆、偏心、一头松、一头紧等本身原因造成的力波动，并可在印刷过程中对纸卷不断变小引起的力变化进行自动调整。如（图一） 图一：1纸筒也是力控制器所在、2和4导纸棍、3浮动机构。
电器控制原理图如（图二） 分析：供纸部的力控制部分由刹车片、制动器、浮动辊等组成，为了使纸带力保持恒定，纸卷制动器必须能够根据纸带力的波动情况自动进行调整以保证纸带匀速、平稳地进入印刷装置。在机器平稳运行过程中，应保证纸带力稳定在给定值上，在启动和刹车时防止纸带过载和随意松卷。在印刷过程中，随着纸卷直径不断减小，为保持纸带力的恒定，需要对制动力矩进行相应的调整。在印刷过程中，纸带的线速度保持不变，而纸卷的角速度却随着纸卷直径的减小不断增大。在不考虑由角加速度产生的惯性力矩和阻力矩的前提下，为保证纸带稳定运行，应该满足下面的条件：F×R＝T×r F为纸带力，R为纸卷半径，T为纸卷轴芯的制动力，r为纸卷轴芯制动力半径。可以看出，随着纸卷半径的减小，如果不改变制动力的大小，纸带所受到的力会越来越大，最终会使纸带被拉断。因此，在保持纸带力稳定的前提下，随着纸卷半径的减小，制动力必须按照一定的规律随之减小。简而言之，就是刹车片与刹车盘接触后产生一定的摩擦力，从而使纸带具有一定的力，浮动辊在力的作用下产生摆动，通过一个电子检测元件将力的变化转化为电信号，控制刹车盘电压，从而达到控制摩擦力大小的目的，实现纸带力的自动控制。刹车片与刹车盘的间距应在1～2mm之间。 二次力为无级变速控制：无级变速控制是通过电机的转速来控制力的大小其控制原理图如（图三）

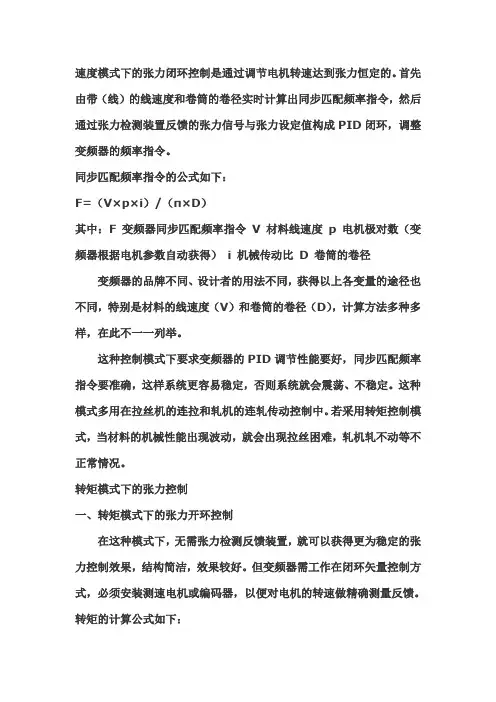

在这种模式下，无需张力检测反馈装置，就可以获得更为稳定的张力控制效果，结构简洁，效果较好。但变频器需工作在闭环矢量控制方式，必须安装测速电机或编码器，以便对电机的转速做精确测量反馈。转矩的计算公式如下： T= （ F× D ） / （ 2× i ） 其中： T 变频器输出转矩指 令 F 张力设定指令 i 机械传动比 D 卷筒的卷径 电机的转矩被计算出来后， 用 来控制变频器的电流环， 这样就可以控制电机的输出转矩。 控制电机的输出转 矩。 控制电机的输出转矩 所以转矩计算非常重要。 这种控制多用在对张力精度
