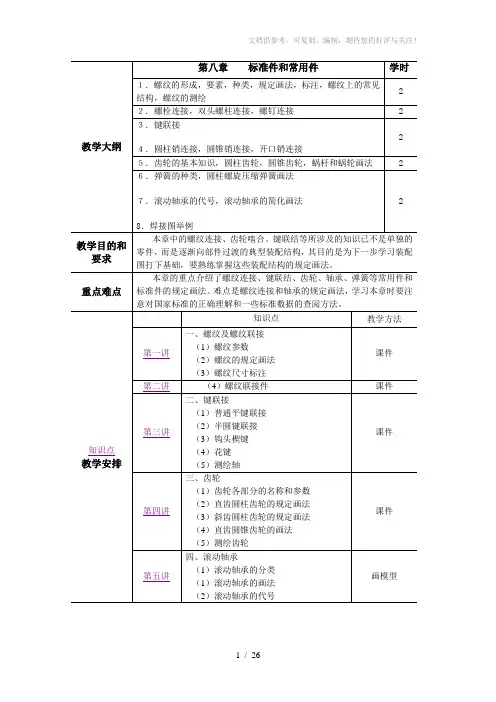

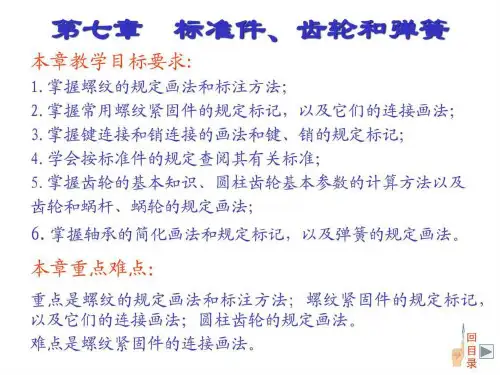

【内容概要】本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。
难点是螺纹连接和轴承的规定画法,学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。
此外,本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件,而是逐渐向部件过渡的典型装配结构,其目的是为下一步学习装配图打下基础,要熟练掌握这些装配结构的规定画法。
第一讲螺纹及螺纹联结1.知识要点(1)螺纹参数(2)螺纹分类(3)螺纹的规定画法(4)螺纹尺寸标注2.教学手段利用课件和实物模型讲解螺纹的形成和参数,对螺纹的分类重点分清管螺纹和普通螺纹,螺纹的规定画法要详细讲解,把各种表达方法讲解清楚。
3.课前准备准备螺纹车刀、丝锥、外螺纹和内螺纹零件模型。
4.教学内容(1)螺纹参数①牙型:在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形,牙型角为60°。
②大径、小径和中径:大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径,外螺纹的大径用d表示,内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径,外螺纹的小径用d1表示,内螺纹的小径用D1表示。
在大径和小径之间,设想有一柱面(或锥面),在其轴剖面内,素线上的牙宽和槽宽相等,则该假想柱面的直径称为中径,用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数:形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分,多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程:相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上,相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为:S=n.P⑤旋向:沿轴线方向看,顺时针方向旋转的螺纹成为右旋螺纹,逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素,只有五要素相同的内、外螺纹才能互相旋合。

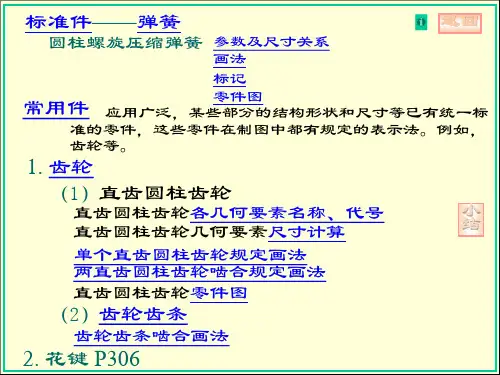

CAD教程第22章-齿轮弹簧轴承齿轮齿轮广泛应用于机器或部件中,它可以将一个轴的转动传递给另一个轴,可以实现减速、增速、变向和换向等动作。
(1 )圆柱齿轮:用于两平行轴之间的传动;(2 )圆锥齿轮:用于两相交轴之间的传动;(3 )蜗轮蜗杆:用于两交叉轴之间的传动。
一、圆柱齿轮1 .直齿圆柱齿轮各部分的名称和代号(1 )齿顶圆:齿轮上最大的圆。
其直径用da 表示;(2 )齿根圆:通过轮齿根部的圆。
其直径用df 表示;(3 )节圆和分度圆:节圆是两齿轮啮合接触点所形成的圆。
用d' 表示。
分度圆是加工齿轮时,作为齿轮轮齿分度的圆。
用d 表示。
对于标准齿轮来说,节圆直径和分度圆直径相等。
(4 )齿高、齿顶高、齿根高:齿顶圆与齿根圆之间的径向距离称为齿高,用h 表示。
齿顶圆与分度圆之间的径向距离称为齿顶高,用ha 表示。
齿根圆与分度圆之间的径向距离称为齿根高,用hf 表示。
( 5 )齿距、齿厚、齿槽宽:齿距p 表示,齿厚s 表示,齿槽宽 e 表示,标准齿轮s=e,p=s+e.(6) 模数:p/π=m m 称为齿轮的模数。
模数是设计和制造齿轮的重要参数,模数愈大,轮齿就愈大;模数愈小,轮齿就愈小。
(7 )压力角:用α 表示标准齿轮的压力角一般为20? 。
两齿轮相互啮合,压力角和模数必须相等。
(8 )传动比:主动齿轮的转数n1 与从动齿轮的转数n2 之比, 以i 表示 . 。
i= n1/ n2 ,i >1 减速2 .几何尺寸计算3 .圆柱齿轮的规定画法•单个圆柱齿轮的画法,一般用两个视图来表示单个齿轮。
其中平行于齿轮轴线的投影面的视图常画成全剖视图或半剖视图。
根据国标规定,齿顶圆和齿顶线用粗实线绘制;分度圆和分度线用细点划线绘制;齿根圆和齿根线用细实线绘制,也可省略不画;在剖视图中,齿根线用粗实线绘制,当剖切平面通过齿轮轴线时,轮齿一律按不剖处理。
•圆柱齿轮啮合画法根据国标规定,在垂直于齿轮轴线的投影面的视图中,啮合区内的齿顶圆均用粗实线绘制,也可省略不画,相切的两分度圆用点划线画出,两齿根圆省略不画。
