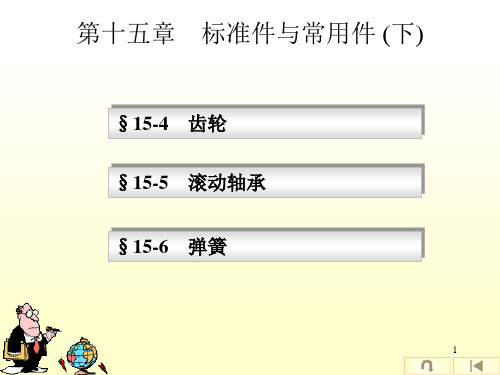

第十五章标准件与常用件(下)§15-4 齿轮§15-5 滚动轴承§15-6 弹簧§15-4 齿轮齿轮是机器中的传动件，它用来将主动轴的转动传递给从动轴，从而完成动力传递、转速及旋向的改变。
一、概述二、齿轮的基本参数和基本尺寸之间的关系三、齿轮的规定画法一、概述1 齿轮的类型2 齿轮的齿形3 齿轮的结构锥齿轮—用于两相交轴间的传动。
蜗杆、蜗轮—用于两垂直交叉轴间的传动。
齿轮按轮齿方向和形状的不同分为直齿、斜齿、人字齿等。
齿型轮廓曲线有渐开线、摆线、圆弧等，一般采用渐开线齿廓。
3 齿轮的结构轮齿轮毂幅板轮缘键槽轴孔二、直齿圆柱齿轮的基本参数和基本尺寸之间的关系1 齿轮各部分名称及其代号2 齿轮的尺寸参数关系1 齿轮各部分名称及其代号2 齿轮的尺寸参数关系三、齿轮的规定画法1 单个齿轮的画法2 两啮合齿轮的画法齿顶圆（线）用粗实线分度圆（线）用细点划线轮齿不画剖面线齿根圆（线）用细实线齿轮啮合区放大图径向剖视图啮合区放大图端面视图啮合区放大图§15-5 滚动轴承滚动轴承是一种支撑旋转轴的组件。
它具有摩擦小、结构紧凑的优点，被广泛地使用在机器或部件中。
滚动轴承也是标准件，由专门工厂生产。
一、滚动轴承的结构二、滚动轴承的基本代号三、滚动轴承的画法一、滚动轴承的结构滚动轴承的种类很多，但其结构大体相同。
一般由外（上）圈、内（下）圈和排列在内（上）、外（下）圈之间的滚动体（有钢球、圆柱滚子、圆锥滚子等）及保持架四部分组成。
一般情况下，外圈装在机器的孔内，固定不动；内圈套在轴上，随轴转动。
二、滚动轴承的基本代号基本代号一般有5位数字组成，从右边数起，它们的含义是：当10mm≤d≤495mm时，第一、二位数表示轴承的内径（代号数字＜04时，即00、01、02、03分别表示内径d＝10、12、15、17mm；代号数字≥04时，代号数字乘以5，即为轴承内径）；第三、四位数为轴承内径系列代号，其中第三位表示直径系列，第四位表示宽度系列，即在内径相同时，有各种不同的外径和宽度，可查阅有关标准；第五位数表示轴承的类型。
第三讲齿轮和弹簧1.知识要点（1）渐开线齿轮齿廓参数（2）直齿圆柱齿轮的图样画法（3）直齿圆锥齿轮的图样画法（4）圆柱螺旋压缩弹簧的画法2.教学设计利用实物模型和课件组织教学，演示直齿圆柱齿轮和直齿圆锥齿轮的啮合画法，不能全用课件演示，否则学生不能掌握正确的画图步骤。
弹簧只介绍圆柱螺旋压缩弹簧的画法。
3.课前准备各种齿轮模型、各种类型的弹簧和齿轮零件图。
4.教学内容一、齿轮齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。
常见的齿轮传动形式有三种：圆柱齿轮传动——用于两平行轴之间的传动。
圆锥齿轮传动——用于两相交轴之间的传动。
蜗轮蜗杆传动——用于两交叉轴之间的传动。
1、圆柱齿轮圆柱齿轮按其齿线方向可分为：直齿圆柱齿轮、斜齿圆柱齿轮和人字齿轮。
本节主要介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。
（1）圆柱齿轮各部分名称和尺寸关系①齿数z 轮齿的个数，它是齿轮计算的主要参数之一。
②齿顶圆d a通过齿轮各齿顶端的圆，称为齿顶圆③齿根圆d f通过齿轮各齿槽根部的圆，称为齿根圆。
④分度圆d 齿轮上一个约定的假想圆，齿轮设计和加工时计算尺寸的基准圆称为分度圆。
在该圆上齿槽宽e与齿厚s相等，即e = s 。
⑤节圆d' 两齿轮啮合时，位于连心O1O2上的两齿廓接触点P，称为节点。
分别以O1、O2为圆心。
O1P、O2P为半径所作的两相切的圆称为节圆。
正确安装的标准齿轮d'=d。
⑥齿距p、齿厚s、齿槽e 在分度圆上，相邻两齿廓对应点之间的弧长为齿距；在标准齿轮中，分度圆上e = s ，p=s+e 。
⑦齿高h、齿顶高h a、齿根高h f轮齿在齿顶圆与齿根圆之间的径向距离为齿高；齿顶圆与分度圆的径向距离为齿顶高；分度圆与齿根圆的径向距离为齿根高。
⑧模数m 由于齿轮的分度圆周长=zp=πd，则d=zp/π，为计算方便，将p/π称为模数m，则d=mz。
模数是设计、制造齿轮的重要参数。
