各种种类线夹的作用线夹主要分为：设备线夹，熔线夹，持线夹，终端线夹，穿刺接地线夹，紧线夹，绝缘穿刺线夹，双头线夹，引入线夹，并沟线夹，耐张线夹。
耐张线夹用于转角、接续，及终端的连接。
螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。
整套光缆耐张金具包括：耐张预绞丝、配套连接金具。
线夹握力不小于光缆额定抗拉强度的95%安装方便、快捷，降低了施工成本。
适用于档距≤100米，线路转角<25°的ADSS光缆线路。
耐张线夹用来将导线或避雷线固定在非直线杆塔耐张绝缘子串，起锚作用，亦用来固定拉线杆塔的拉线。
耐张线夹按结构和安装条件的不同，大致上可分为两类。
第一类：耐张线夹要承受导线或避雷线的全部拉力，线夹握力不小于被安装导线或避雷线额定抗拉力的90，但不作为导电体。
这类线夹在导线安装后还可以拆下，另行使用。
电话*壹三七柒*三肆柒）（肆五七扒）.该类线夹有螺栓型耐张线夹和楔型耐张线夹等。
第二类：耐张线夹除承受导线或避雷线的全部拉力外，又作为导电体。
因此这类线夹一旦安装后，就不能再行拆卸，又称为死线夹。
由于是导电体，线夹的安装必须遵守有关安装操作规程的规定认真进行。
按照其用途分类光缆耐张线夹ADSS光缆用小张力楔形耐张线夹ADSS光缆用小张力耐张线夹ADSS光缆用中张力及大张力耐张线夹OPGW光缆用耐张线夹OPGW光缆用双耐张线夹导线耐张线夹1.预绞式导线耐张线夹：钢芯铝绞线用预绞式导线耐张线夹铝绞线用预绞式导线耐张线夹绝缘导线用预绞式导线耐张线夹2.预绞式地线耐张线夹：钢绞线用预绞式地线耐张线夹铝包钢绞线用预绞式地线耐张线夹3.预绞式拉线耐张线夹：钢绞线用预绞式拉线耐张线夹特点1）线夹强度高，握力可靠。
线夹握力强度不小于95%CUTS(绞线计算拉断力)。
2）线夹对绞线应力分布均匀，不损伤绞线，提高了绞线抗振能力，大大延长了导线的使用寿命。
3）安装简单，便于施工。
可大大缩短施工时间，无需任何专用工具，一人即可完成操作。
预绞丝耐张线夹标准
预绞丝耐张线夹是一种用于固定预绞线的工具，它具有耐张、耐腐蚀、安装方
便等特点，广泛应用于电力、通信、铁路等领域。
本文将介绍预绞丝耐张线夹的标准，包括选材、制造工艺、性能要求等方面的内容。
首先，预绞丝耐张线夹的选材应符合相关标准要求。
选材应选择优质的钢材，
具有良好的强度和耐腐蚀性能，能够在恶劣的环境下长期使用而不受损。
同时，选材应符合环保要求，不含有害物质，确保产品的安全可靠性。
其次，预绞丝耐张线夹的制造工艺也是关键。
制造工艺应严格按照相关标准进行，包括材料的切割、成型、热处理、表面处理等环节，确保产品的尺寸精准、表面光滑、强度均匀。
制造工艺的合理性直接影响产品的质量和使用寿命，因此厂家应严格控制每一个制造环节，确保产品符合标准要求。
另外，预绞丝耐张线夹的性能要求也是必不可少的。
产品应具有良好的耐张性能，能够承受预绞线的张力，不发生变形或断裂。
同时，产品的抗腐蚀性能也是十分重要的，能够在潮湿、多尘、腐蚀性气体等恶劣环境下长期使用而不受损。
此外，产品的安装方便性也是考量产品质量的一个重要指标，能够简便、快速地安装在预绞线上，并且固定牢固。
综上所述，预绞丝耐张线夹的标准涉及选材、制造工艺、性能要求等多个方面，厂家在生产过程中应严格按照相关标准进行制造，确保产品的质量和可靠性。
同时，用户在选用产品时也要关注产品的标准，确保产品符合要求，能够满足工程的需要。
预绞丝耐张线夹作为重要的固定工具，在电力、通信、铁路等领域有着广泛的应用，其质量的好坏直接关系到工程的安全和可靠性，因此标准化生产和选用至关重要。

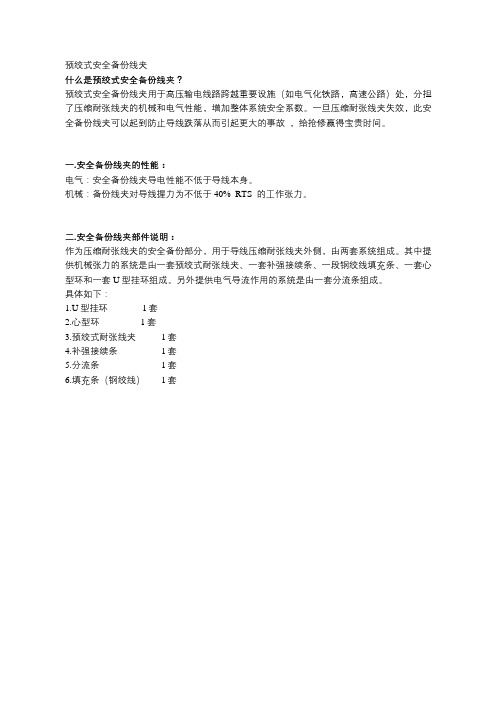

预绞式安全备份线夹
什么是预绞式安全备份线夹？
预绞式安全备份线夹用于高压输电线路跨越重要设施（如电气化铁路，高速公路）处，分担了压缩耐张线夹的机械和电气性能，增加整体系统安全系数。
一旦压缩耐张线夹失效，此安全备份线夹可以起到防止导线跌落从而引起更大的事故，给抢修赢得宝贵时间。
一.安全备份线夹的性能：
电气：安全备份线夹导电性能不低于导线本身。
机械：备份线夹对导线握力为不低于40% RTS 的工作张力。
二.安全备份线夹部件说明：
作为压缩耐张线夹的安全备份部分，用于导线压缩耐张线夹外侧，由两套系统组成。
其中提供机械张力的系统是由一套预绞式耐张线夹、一套补强接续条、一段钢绞线填充条、一套心型环和一套U型挂环组成。
另外提供电气导流作用的系统是由一套分流条组成。
具体如下：
1.U型挂环 1套
2.心型环 1套
3.预绞式耐张线夹 1套
4.补强接续条 1套
5.分流条1套
6.填充条（钢绞线） 1套
三.安全备份线夹生产技术要求：
1、精确计算预绞式耐张线夹的各相关参数，以保证握紧导线，达到高强度要求，保证握力不低于40% RTS 的工作张力。
2、线夹以一定的长度均匀地缠绕导线外面，将导线所受的应力均匀分布在一个比其他形式耐张线夹的受力区域大得多的区域上，使导线无应力集中点，保证导线的使用寿命。
3、采用性能优异的原材料，耐腐蚀性好，避免电化学腐蚀，又能够满足机械设计要求。
4、安装简单：可快捷简便地手工操作，无需任何专用工具。
Ø
5、安装质量易于保证：不需专门训练，肉眼即可进行检验，外观简洁美观。
预绞丝ADSS光缆耐张线夹
用途：架空输电线路中转角杆塔需要使用耐张线夹来连接固定光缆，ADSS耐张线夹有足够
的拉力来将耐张线夹固定在档距100-1000米之间的线路杆塔上面，根据光缆参数的需求，耐
张线夹也分为大、中、小三种不同强度的耐张线夹金具，与架空线路用预绞式金具结构基本
相同，用于终端铁塔和线路中间耐张铁塔上面，它能均匀地分配径向压力，并传递轴向压力，在保证不损伤光缆的前提下提供安全可靠的握紧力。
包钢外绞丝、螺丝、螺母、闭口哨等（用户可根据设计要求配置选购其它的连接件）。
配置须知：
1、根据ADSS光缆的极限抗拉强度、运行档距和外径来选择合适型号的耐张线夹。
2、应同时提供ADSS光缆的相关参数：光缆的最大允许张力、每日运行张力和抗侧压强度。
3、数量配置：1套/终端杆塔；2套/耐张杆塔、光缆接续杆塔或转角＞25°。
1.5预绞式耐张线夹配件1.5.1心形拉紧环心形拉紧环为预绞式耐张线夹的配套使用件（需单独订购），适用于预绞式耐张线夹与耐张绝缘子串的连接，以实现导线、地线、拉线在架空输电线路、配电线路和变电所耐张杆/塔上的固定。
1.5.1.1 适用范围：本心形拉紧环与预绞式耐张线夹配套，用于架空输电线路、配电线路和变电所在耐张杆塔上固定导线、地线、拉线等。
1.5.1.2 型式尺寸：型号标称破坏载荷KN主要尺寸A B C D RNHG-040 40 108 75 24 M16 30NHG-070 70 108 75 24 M16 30NHG-100 100 130 93 26 M18 30NHG-120 120 130 93 26 M22 35NHG-160 160 138 95 26 M24 35注：型号字母及数字意义为：NH-耐张用心形拉紧环；G-钢；数字-标称破坏载荷标记。
心形拉紧环为预绞式耐张线夹配套使用件，需单独订购。
上表未列完心形拉紧环产品，如有需求，请与本公司联系！1.5.1.3 技术数据1.5.1.3.1心形拉紧环一般技术条件符合GB 2314-1997«电力金具通用技术条件»。
1.5.1.3.2 心形拉紧环标称破坏载荷符合GB/T2315-2000«电力金具标称破坏荷载及连接型式尺寸»。
1.5.1.3.3 材料与结构:心形拉紧环本体---热镀锌精密铸钢件，能够容纳并且恰好嵌满耐张线夹绞合弯头部位形成的U形绞环，既保护了耐张线夹，又完成耐张线夹与耐张绝缘子串及杆塔的连接。
螺栓------------------符合DL/T 764.1-2001《电力金具专用紧固件六角头带销孔螺栓》。
闭口销---------------符合DL/T 764.2-2001《电力金具专用紧固件闭口销》。
1.5.2碗头心形拉紧环碗头心形拉紧环为预绞式耐张线夹的配套使用件（需单独订购），适用于预绞式耐张线夹与耐张绝缘子串的连接，从而完成在架空输电线路、配电线路和变电所的耐张杆/塔上固定导线及拉线。
1.架空线路用预绞式耐张线夹架空线路用预绞式耐张线夹是专门为架空线路的安装而专业设计的，它结构简单，性能可靠，能够承受导线、地线及拉线的全张力，通过与心形拉紧环的配合，将导线、地线及拉线连接至耐张杆塔上，经过实际运行证明它能满足电力系统要求的高可靠性和经济性等要求。
功能和特点：○预绞式耐张线夹为主要推荐线夹，它完全可以替代现有的螺栓型耐张线夹和所有结构形式的楔型线夹以及压缩型耐张线夹等常规形式的耐张线夹。
○预绞式耐张线夹的独特设计，可以减少由振动及舞动引起的动态应力，防止由于导线、地线及拉线反复拗折，引起因材料疲劳而发生断股现象，且本身具有一定的防振功能，能提高导线、地线及拉线的耐振能力。
○预绞式耐张线夹以一定的长度均匀地缠绕在导线、地线及拉线外面，将导线、地线及拉线所受的应力均匀分布在一个比其它型式耐张线夹的受力区域大得多的区域上，使导线、地线及拉线无有害的应力集中点。
○预绞式耐张线夹强度高，其握力可达到导线、地线及拉线计算拉断力的100% 以上。
○导线、地线及拉线处于各种张力状态下，预绞式耐张线夹始终能够保持在握紧状态，在遇到极度恶劣的环境、张力、冲击、极端温度下，线夹依然能正常运行，握力永不释放。
○预绞式耐张线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。
○预绞式耐张线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能。
○预绞式耐张线夹运行中有很高的可靠性，对输、配电线路有良好的保护性，从而保证电力系统运行的良好经济性。
○预绞式耐张线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线、地线及拉线。
○预绞式耐张线夹的安装简便快捷，在现场无需任何工具，由一人便可迅速徒手完成安装；○预绞式耐张线夹具有安装方便、运输费用低、美观整洁等优点。
预绞式耐张线夹使用注意事项：□本产品宜单次使用，不宜重复使用该产品。
□本产品的安装人员必须经过专业的安装训练。
预绞式导线耐张线夹(以下简称导线耐张线夹)，是一种拉力强又操作简单的耐张线夹，可以用在主要和分支配
电线路的裸导线和架空绝缘导线上，它的拉力优于目前国内常用的耐张线夹，因此，可替代目前在线路上常用的包
括螺栓型在内的耐张线夹。
导线耐张线夹的结构简单，其预绞丝双腿绞合形成空管，后部为预成型的绞环。
预绞丝双腿形成的空管缠绕在
导线上时就可以产生极强的握紧力，而绞环用以固定在绝缘子上。
独特的原理和结构使该种导线耐张线夹具有独特
的性能和鲜明的特点。
双预绞丝导线耐张线夹(适用于220kV线路) 回到顶部。
