给通风管道安装工程技术交底一、前言本文档主要用于对通风管道安装工程的技术交底，包括通风管道的安装材料、安装要求、操作流程等内容进行说明。

二、材料准备1. 通风管道选用防锈、耐腐蚀、不易变形、不透气的无缝钢管或者铝合金管，符合国家标准要求，保证通风管道的质量。

2. 接头与弯头设计合理、材质优良的接头与弯头，需要能够保证通风管道的顺畅、安全。

3. 固定件通风管道必须按照规定进行固定，固定件需要选用耐腐蚀、坚固耐用的材料。

4. 密封物通风管道安装必须要进行密封处理，使用密封胶、密封带等材料进行严密密封。

三、安装要求1. 安装前准备工作在进行通风管道安装前，需要检查施工区域的环境、温度、湿度是否符合安装条件，同时需要对要安装的通风管道进行勘测、划线、设计。

2. 安装流程•确定好通风管道的安装位置、方向与高度。

•按照固定件的要求进行固定。

•按要求进行弯头、接头、变径路段的焊接、膨胀等工艺加工。

•进行通风管道的多层与支架的安装。

•进行通风管道的密封处理。

•完成安装后进行检测与验收。

3. 安装注意事项•通风管道的安装必须要保证在规定的高度、宽度范围内进行。

•通风管道是否符合设计要求，安装是否牢固，必须进行检测与验收。

•弯头、接头等加工件的制作必须严格按照要求进行，保证通风管道的顺畅与安全。

•检查通风管道的口径是否符合设计要求，以及其内表面是否光滑且均匀。

四、结束语通风管道安装工程是一项技术难度较高的工程，本文档从安装材料、安装要求、操作流程等多个方面进行了详尽的说明，希望能够给需要进行通风管道安装的施工人员提供一定的参考指导。

一、交底项目：通风管道制作二、交底内容：1. 人员要求：（1）参与通风管道制作的施工人员必须经过专业培训，熟悉相关安全操作规程；（2）施工人员应佩戴好安全帽、安全带等个人防护用品；（3）施工前应对施工现场进行安全检查，确保无安全隐患。

2. 施工准备：（1）施工前应对施工图纸、施工方案进行熟悉，了解工程的具体要求；（2）准备好施工所需的材料、工具、设备，并确保其符合安全要求；（3）对施工场地进行清理，确保施工环境整洁、无障碍物。

3. 施工过程：（1）通风管道制作过程中，施工人员应严格按照施工图纸、施工方案进行操作；（2）在制作弯头、三通等配件时，应使用专用工具，确保加工精度；（3）切割、焊接等作业应使用符合安全要求的设备，操作人员应佩戴防护眼镜、防护手套等；（4）施工现场应保持通风良好，防止有害气体积聚；（5）施工过程中，如发现异常情况，应立即停止施工，查找原因并采取措施进行处理。

4. 材料要求：（1）所使用的板材、型材等主要材料应符合国家有关产品标准的规定，并具有合格证明书或质量鉴定文件；（2）普通薄钢板要求表面平整光滑，厚度均匀，允许有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷；（3）镀锌薄钢板要求表面洁净，有镀锌层结晶花纹。

5. 主要机具：（1）扳手（活动扳手、双头扳手、套筒扳手、梅花扳手）；（2）改锥（一字改锥、十字改锥）；（3）手电钻、冲击电钻、台钻；（4）射钉枪、磨光机；（5）交、直流电焊机（移动式）；（6）倒链（包括加长链倒链）。

6. 施工现场管理：（1）施工现场应设置明显的警示标志，提醒施工人员注意安全；（2）施工过程中，应加强现场巡查，及时发现并处理安全隐患；（3）施工结束后，应对施工现场进行清理，确保无遗留安全隐患。

三、检查执行情况：（1）施工过程中，安全员应定期对施工现场进行巡查，确保各项安全措施落实到位；（2）施工结束后，对通风管道制作过程进行验收，确保符合安全要求。

四、注意事项：（1）施工人员应遵守国家有关安全生产的法律、法规和标准；（2）施工过程中，如遇特殊情况，应立即停止施工，并报告相关部门；（3）施工人员应积极参加安全生产培训，提高自身安全意识。

(完整版)通风安装施工安全技术交底1. 背景为确保通风安装施工过程中的安全性，提高工作效率和质量，特制定本安全技术交底文件。

2. 目标本交底文件的目标是向参与通风安装施工的人员宣传安全技术要求和注意事项，确保施工过程中不发生人员伤害和意外事故。

3. 安全技术要求和注意事项- 所有参与施工的人员必须具备相关通风安装的专业知识和技能。

- 在施工现场，必须设置明显的安全警示标志，包括危险区域、安全通道等标识。

- 施工现场必须保持整洁，杂物必须及时清理，以防止发生绊倒等意外。

- 所有使用的材料和工具必须符合安全要求，并经过专业人员的检验和验收。

- 所有参与施工的人员必须佩戴必要的防护装备，包括安全帽、安全鞋、防护眼镜等。

- 在施工过程中，必须注意通风设备的稳定性和安全性，确保其不会倾倒或造成其他危险。

- 如发现施工中存在的安全隐患或问题，应立即上报项目负责人或安全监管人员，及时采取措施进行处理。

- 施工完成后，必须进行安全验收，并确保通风系统的正常运行和安全使用。

4. 相关法律规定和规范- 《中华人民共和国安全生产法》- 《建筑施工安全生产管理条例》5. 职责分工- 项目负责人：负责组织施工过程中的安全管理，安排并指导人员的安全施工。

- 安全监管人员：负责监督施工现场的安全管理，及时纠正和处理安全问题。

- 施工人员：遵守相关安全规定，妥善使用工具和材料，确保施工期间的安全。

6. 总结通风安装施工的安全是施工工作的首要任务。

本安全技术交底文件向参与施工人员传达了安全技术要求和注意事项，并强调了职责分工。

只有通过全体人员的共同努力，才能保障通风安装施工的安全和顺利完成。

---注意：以上内容仅供参考，具体安全技术要求和注意事项请根据实际情况进行补充和调整。

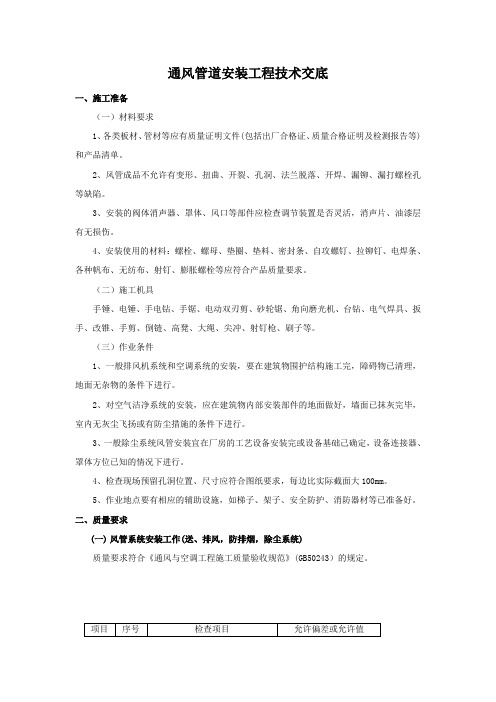

通风管道安装工程技术交底一、施工准备（一）材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

（二）施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

（三）作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材等已准备好。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243）的规定。

(二)风管系统安装工程(空调系统)(三)风管系统安装工程(净化空调系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243)的规定。

项目 2 风管安装第6.2.2条3 高于80℃风管系统第6.2.3条4 风管部件安装第6.2.4条5 手动密闭阀安装第6.2.9条6 净化风管安装第6.2.6条7 真空吸尘系统安装第6.2.7条8 风管严密性检验第6.2.8条一般项目1 风管系统安装第6.3.1条2 无法兰风管系统安装第6.3.2条3 风管安装的水平、垂直质量第6.3.3条4 风管的支、吊架第6.3.4条5 非金属风管安装第6.3.5条6 复合材料风管安装第6.3.6条7 风阀的安装第6.3.8条8 净化空调风口的安装第6.3.12条9 真空吸尘系统安装第6.3.7条10风口安装允许偏差位置和标高不应大于10mm水平度不应大于3/1000垂直度不应大于2/1000三、工艺流程四、施工工艺（一）按设计要求并参照土建基准线找出风管标高（二）制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

通风安装安全技术交底大全1. 概述本文档旨在提供关于通风安装的安全技术交底的详细信息。

通过遵守这些安全技术要求，可以确保通风设备的正常运行并减少事故发生的风险。

2. 安全技术要求2.1 安装前准备2.1.1 在安装之前，应仔细检查通风设备及其相关配件的质量和完整性，确保它们符合标准和要求。

2.1.2 确保通风设备的安装位置合适，遵循相关标准和规定。

2.1.3 熟悉安装设备所需的工具和材料，并确保它们的质量和使用性能。

2.2 安装过程中的安全要求2.2.1 在安装过程中，应严格遵循安全操作规程，包括个人防护措施和安全技术要求。

2.2.2 设备组装和安装过程中，应按照制造商提供的指导和技术要求进行操作，确保正确性和安全性。

2.2.3 进行通风设备的安装时，应注意周围环境的安全性，避免因施工或操作不慎导致安全事故发生。

2.3 安全检查与测试2.3.1 完成通风设备的安装后，应进行必要的安全检查和测试，确保设备的正常运行和安全性能。

2.3.2 安全检查和测试应由经过培训和熟悉操作要求的人员进行，并记录相应的检查结果和测试数据。

2.4 安全维护与保养2.4.1 定期进行通风设备的维护和保养，确保设备始终处于良好的运行状态。

2.4.2 维护和保养应按照制造商提供的指导和技术要求进行，包括清洁、润滑和更换部件等操作。

2.4.3 在进行维护和保养时，应注意设备的停电和安全操作要求，防止意外伤害的发生。

3. 安全培训与文件记录3.1 进行通风设备安装的人员应接受必要的安全培训，包括操作规程、安全技术要求和应急处理等。

3.2 安装过程中应及时记录和保存相关的文件和记录，包括安装计划、安全检查记录和测试数据等。

4. 应急处理与事故预防4.1 建立应急处理方案，包括设备故障、设备运行异常和事故情况下的处理措施和联系方式等。

4.2 定期进行安全演练和事故模拟，提高应急处理的能力和反应速度。

4.3 针对已发生事故的分析和整改，及时采取措施避免类似事故再次发生。

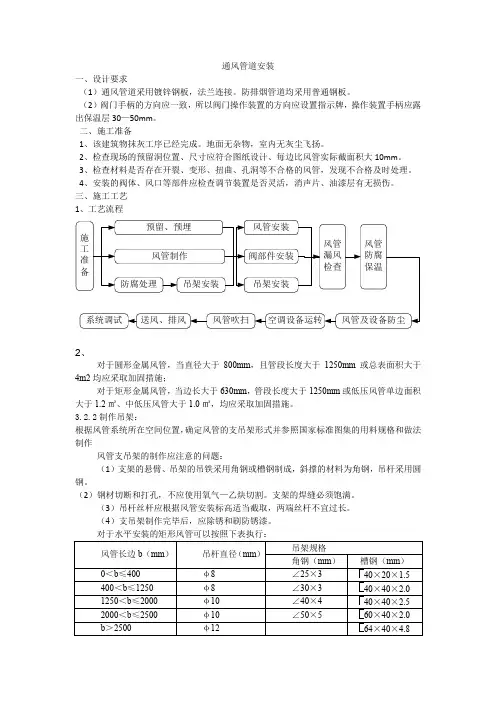

通风管道安装一、设计要求（1）通风管道采用镀锌钢板，法兰连接。

防排烟管道均采用普通钢板。

（2）阀门手柄的方向应一致，所以阀门操作装置的方向应设置指示牌，操作装置手柄应露出保温层30—50mm。

二、施工准备1、该建筑物抹灰工序已经完成。

地面无杂物，室内无灰尘飞扬。

2、检查现场的预留洞位置、尺寸应符合图纸设计、每边比风管实际截面积大10mm。

3、检查材料是否存在开裂、变形、扭曲、孔洞等不合格的风管，发现不合格及时处理。

4、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

三、施工工艺1、工艺流程2、对于圆形金属风管，当直径大于800mm，且管段长度大于1250mm或总表面积大于4m2均应采取加固措施；对于矩形金属风管，当边长大于630mm，管段长度大于1250mm或低压风管单边面积大于1.2㎡、中低压风管大于1.0㎡，均应采取加固措施。

3.2.2制作吊架：根据风管系统所在空间位置，确定风管的支吊架形式并参照国家标准图集的用料规格和做法制作风管支吊架的制作应注意的问题：（1）支架的悬臂、吊架的吊铁采用角钢或槽钢制成，斜撑的材料为角钢，吊杆采用圆钢。

（2）钢材切断和打孔，不应使用氧气—乙炔切割。

支架的焊缝必须饱满。

（3）吊杆丝杆应根据风管安装标高适当截取，两端丝杆不宜过长。

（4）支吊架制作完毕后，应除锈和刷防锈漆。

3.2.3管道排列：要兼顾其他专业的管线布置情况，以确定是否采用共用支架或组合式支架，避免管线间发生冲突，保证水暖专业整体施工的顺利进行；3.2.4设置吊点：支、吊架的设置形式、间距、以及所采用的材质，需根据风管所安装的具体位置及风管的管径大小确定；设置前应对每个系统的支吊架进行整体规划；支吊架位置不允许设在风口、阀门、检查门及自控机构处，以免妨碍操作，吊架不得直接吊在法兰上；离风口或插接管的距离不小于200mm。

吊杆应平直，安装时位置要正确，做到牢固可靠；3.2.5安装吊架：按风管的中心线，找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

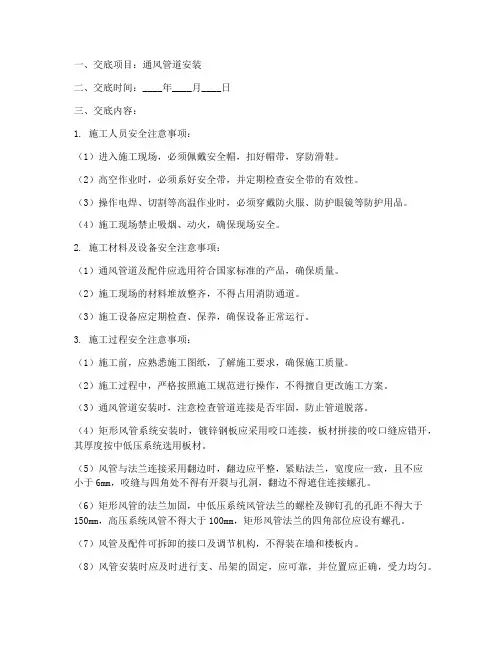

一、交底项目：通风管道安装二、交底时间：____年____月____日三、交底内容：1. 施工人员安全注意事项：（1）进入施工现场，必须佩戴安全帽，扣好帽带，穿防滑鞋。

（2）高空作业时，必须系好安全带，并定期检查安全带的有效性。

（3）操作电焊、切割等高温作业时，必须穿戴防火服、防护眼镜等防护用品。

（4）施工现场禁止吸烟、动火，确保现场安全。

2. 施工材料及设备安全注意事项：（1）通风管道及配件应选用符合国家标准的产品，确保质量。

（2）施工现场的材料堆放整齐，不得占用消防通道。

（3）施工设备应定期检查、保养，确保设备正常运行。

3. 施工过程安全注意事项：（1）施工前，应熟悉施工图纸，了解施工要求，确保施工质量。

（2）施工过程中，严格按照施工规范进行操作，不得擅自更改施工方案。

（3）通风管道安装时，注意检查管道连接是否牢固，防止管道脱落。

（4）矩形风管系统安装时，镀锌钢板应采用咬口连接，板材拼接的咬口缝应错开，其厚度按中低压系统选用板材。

（5）风管与法兰连接采用翻边时，翻边应平整，紧贴法兰，宽度应一致，且不应小于6mm，咬缝与四角处不得有开裂与孔洞，翻边不得遮住连接螺孔。

（6）矩形风管的法兰加固，中低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm，高压系统风管不得大于100mm，矩形风管法兰的四角部位应设有螺孔。

（7）风管及配件可拆卸的接口及调节机构，不得装在墙和楼板内。

（8）风管安装时应及时进行支、吊架的固定，应可靠，并位置应正确，受力均匀。

4. 应急处理措施：（1）如遇火灾，立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

（2）如遇人员受伤，立即进行现场急救，并拨打120急救电话。

四、检查执行情况：施工过程中，安全员应定期检查施工人员的安全操作情况，确保施工安全。

五、交底人签名：____六、接受交底班组或员工签名：____七、备注：本安全技术交底模板仅供参考，具体施工过程中，应根据实际情况进行调整。

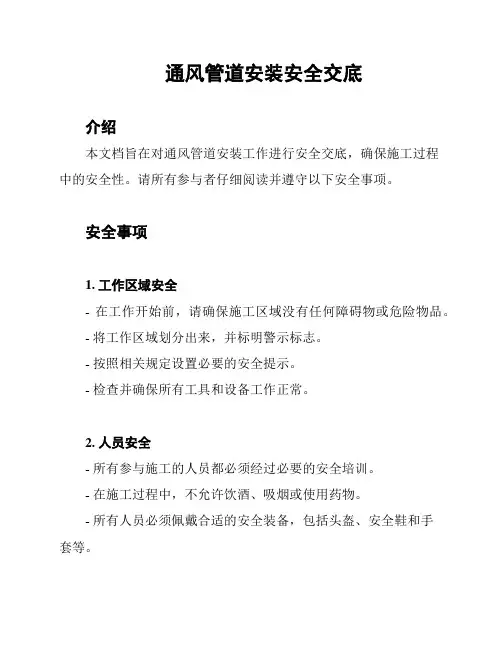

通风管道安装安全交底介绍本文档旨在对通风管道安装工作进行安全交底，确保施工过程中的安全性。

请所有参与者仔细阅读并遵守以下安全事项。

安全事项1. 工作区域安全- 在工作开始前，请确保施工区域没有任何障碍物或危险物品。

- 将工作区域划分出来，并标明警示标志。

- 按照相关规定设置必要的安全提示。

- 检查并确保所有工具和设备工作正常。

2. 人员安全- 所有参与施工的人员都必须经过必要的安全培训。

- 在施工过程中，不允许饮酒、吸烟或使用药物。

- 所有人员必须佩戴合适的安全装备，包括头盔、安全鞋和手套等。

- 需要确保施工人员在从事高空作业时正确使用脚手架和安全带。

3. 材料和设备安全- 使用合格的材料和设备来进行通风管道的安装。

- 检查所有材料和设备，确保其完好无损。

- 在使用材料和设备前，请详细阅读并理解相关的操作手册和安全指南。

4. 风险控制- 在进行通风管道安装前，进行风险评估，并采取必要的风险控制措施。

- 尽量减少施工现场的尘埃、噪音和其他有害物质对施工人员的影响。

- 高处作业时，确保护栏和安全网的设置，以防止坠落事故。

5. 紧急情况处理- 事先制定适当的应急计划，并在施工现场明确告知所有参与人员。

- 所有参与人员需要了解如何使用灭火器和其他紧急救援设备。

- 在发生紧急情况时，立即采取适当的应对措施，并及时报告上级。

请务必遵守以上安全事项，以确保通风管道安装工作的安全进行。

如有任何疑问或问题，请随时与负责安全事务的人员联系。

以上安全事项将被视作交底事项，并要求所有参与施工的人员签署确认。

谢谢合作！。

通风管道安装安全技术交底1. 背景介绍通风管道系统在各类建筑物中起到关键的作用，为室内提供新鲜空气并排除污浊空气。

然而，通风管道系统的安装需要严格遵守一系列安全技术要求，以确保其正常运行和使用过程中的安全。

2. 安装前的准备工作在进行通风管道安装之前，需要进行以下准备工作：- 确定管道系统的设计方案，根据实际情况选择合适的材料和尺寸。

- 检查安装现场，确保没有任何障碍物影响通风管道的安装。

- 准备必要的工具和设备，包括切割工具、焊接设备和安全防护用品等。

3. 材料和工艺选择通风管道的材料选择和工艺决定了系统的安全性和可靠性。

以下是一些常见的建议：- 材料：建议选择耐高温、耐腐蚀的材料，如不锈钢或镀锌钢等，以确保通风管道的长期使用。

- 焊接工艺：使用符合相关标准的焊接工艺，确保焊接强度和密封性。

4. 安装过程中的安全注意事项在通风管道安装的过程中，需要注意以下安全事项：- 使用安全防护用品，包括护目镜、手套和防护鞋等。

- 使用工具时应注意安全操作，如正确使用切割工具、焊接设备等。

- 确保工作现场的通风良好，防止有害气体积聚。

- 进行焊接时，应保持工作区域的易燃物远离，并配备灭火器等应急设备。

5. 完工验收及后期维护通风管道安装完工后，需要进行验收并确保后期维护工作的进行。

以下是相关要点：- 完工验收：对已完成的通风管道系统进行检查和测试，确保其正常工作。

- 标识和防护：在通风管道上进行标识，并设置防护措施，防止人为损坏。

- 定期维护：建议定期进行通风管道系统的清洁和检查，确保其畅通和安全。

6. 总结通风管道安装安全技术交底是确保通风系统正常运作和使用安全的重要环节。

通过合理选择材料和工艺，严格遵守安全操作规程，以及进行完善的后期维护，可以提高通风管道系统的安全性和可靠性。

以上是通风管道安装安全技术交底的基本要点，希望能对相关人员的工作有所帮助。

在进行实际工作时，应结合实际情况和相关法规进行具体操作，确保安___完成通风管道的安装工作。
