直齿圆锥齿轮计算

CATIA标准直齿圆锥齿轮的建模标准直齿圆锥齿轮参数：轴交角：Σ=90°模数：m=7齿数：z1=17, z2=29压力角：α=20°齿宽：b=40齿顶系数：c∗=0.2锥齿轮啮合图分度圆半径：r1=m z1/2=7×17/2=59.5当量分度圆半径：r n=r1/cosδ锥距：R=r1/sinδ当量齿顶圆半径：r n a=r n+m当量齿根圆半径：r nf=r n-(1+c∗)m)分度锥角：δ=tan−1(z1z2知道以上参数，就可以把这对齿轮副画出来了，所欠缺的，就是齿轮体上的一些特征参数，比如，齿轮体的外形参数，以及齿轮的装配方式方面的参数。

简化的图形架构关于绘图方面的一些设定:圆锥齿轮副的轴线，都在YZ平面内，小圆锥齿轮轴线指向Y轴正方向，大圆锥齿轮轴线指向Z轴正方向。

绘图中涉及到的一些数据，将即时计算。

绘制：直接进入“创成式外形设计”（开始-形状-创成式外形设计）。

点击“直线”按钮，出现“直线定义”对话框：在“线型”里选择“点-方向”；对话框转换成“点-方向”定义对话框；在“点”里，点右键选择“创建点”；对话框转换成“点定义”对话框。

在“点类型”里选择“平面上”；在“平面”里点右键选择“YZ平面”；用鼠标随便在界面上点一下，初始点就选择完毕了，该初始点在YZ平面内，以后可以编辑该点，确定分度锥角顶点的位置；点击“确定”回到直线线定义对话框；在“方向”里点右键，选择“Y部件”定义Y轴为直线方向；在“终点”里定义直线的长度；定义直线长度为r2长度101.5；点击“确定”，“直线.1”定义生成。

要点是直线方向，要指向Y轴的相反方向，这样画出的圆锥齿轮，看到的是齿轮前端，能更清楚的看清齿形。

现在我们要画出分度圆半径r1：点击“直线”按钮，出现“直线定义”对话框：在“线型”里选择“曲线的角度/法线”；在“曲线”里选择刚刚画完的“直线.1”，直接在绘图区里，点击画完的直线就行了；在“支持面”里点右键选择“YZ平面”；在“点”里选择刚画完的直线.1的“终点”，也是直接在绘图区里，点击画完的直线.1的终点，就可选中；在“角度”选项里，把数值改成“90°”；在“终点”里定义直线长度为r1长度59.5；点击“确定”，“直线.2”定义生成。

第五章 圆锥齿轮传动一、 主 要 内 容本章主要讨论直齿轮圆锥齿轮的几何计算、受力分析、强度计算及传动设计。

其中以直齿圆锥齿轮的受力分析为重点内容，而强度计算只介绍其特点，下边分别简述如下。

1．直齿圆锥齿轮的几何计算本节主要内容在机械原理课中已有详尽的论述，要求掌握轴间夹角 90=∑的直齿圆锥齿轮传动的主要参数，如节锥角1δ，2δ，锥距e L ，齿宽系数L ψ，平均直径m d 及平均模数m m 的计算方法。

如：平均直径 d d L m )5.01(ψ-= 平均模数 m m L m )5.01(ψ-=式中：d ，m 分别为大端分度圆直径及大端模数。

其它主要参数计算式见教科书表5-1。

2．直齿圆锥齿轮的受力分析作用在直齿圆锥齿轮齿廓面上的法向力，可视为是作用在齿宽节线中点处。

法向力可以分解为圆周力t F 、轴向力a F 、法向力r F 三个相互垂直的分力。

各分力的计算式为 圆周力 111)5.01(2000d T F L t ψ-=（N ）轴向力 111s i n δαtg F F t a = （N ） 径向力 111c o sδαtg F F t r = （N ） 式中：1T ——作用于主动小齿轮上的工作转矩（N ．Ｍ）； L ψ——齿宽系数e LL b /=ψ；e L ——锥距（mm ）； 1δ——主动小齿轮的节锥角。

当︒=+=∑9021ξξ时，一轮的径向力与另一轮轴向力数值相等而方向相反，因而有 21t t F F -= 21r a F F -= 21a r F F -=各力的方向如图5-1所示。

圆周力方向：作用于主动轮上的圆周力与转向相反，作用于从动轮上的圆周力与转向相同；径向力方向：不论主、从动轮，其径向力均指向各自的轮心；轴向力方向：由小端指向大端。

3．直齿圆锥齿轮传动的强度计算本节要求掌握如何运用当量齿轮的概念将一对直齿圆锥齿轮传动转化为一对当量直齿圆柱齿轮传动来进行强度计算。

一对直齿圆锥齿轮传动可视为圆锥齿轮宽度中点处的一对当量圆柱齿轮传动，这样就可直接引用前边所述的直齿圆柱齿轮相应的公式。

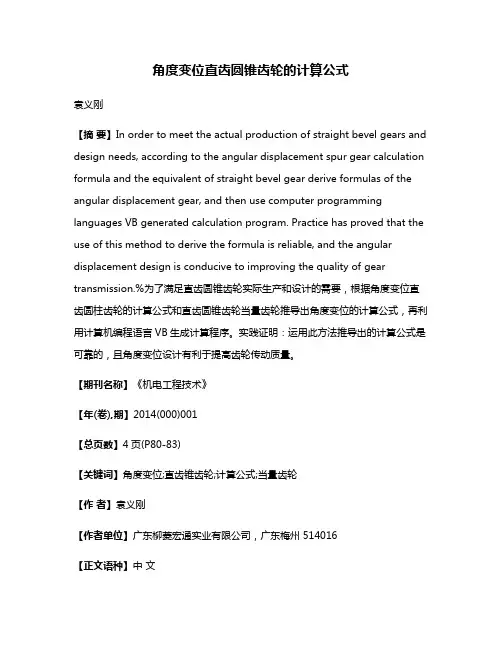

角度变位直齿圆锥齿轮的计算公式袁义刚【摘要】In order to meet the actual production of straight bevel gears and design needs, according to the angular displacement spur gear calculation formula and the equivalent of straight bevel gear derive formulas of the angular displacement gear, and then use computer programming languages VB generated calculation program. Practice has proved that the use of this method to derive the formula is reliable, and the angular displacement design is conducive to improving the quality of gear transmission.%为了满足直齿圆锥齿轮实际生产和设计的需要，根据角度变位直齿圆柱齿轮的计算公式和直齿圆锥齿轮当量齿轮推导出角度变位的计算公式，再利用计算机编程语言VB生成计算程序。

实践证明：运用此方法推导出的计算公式是可靠的，且角度变位设计有利于提高齿轮传动质量。

【期刊名称】《机电工程技术》【年(卷),期】2014(000)001【总页数】4页(P80-83)【关键词】角度变位;直齿锥齿轮;计算公式;当量齿轮【作者】袁义刚【作者单位】广东柳菱宏通实业有限公司，广东梅州 514016【正文语种】中文【中图分类】TH123直齿圆锥齿轮副是用来传递两相交轴之间的运动和动力，其有三种基本变位类型：高度变位、切向变位和角度变位[1]。

齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角 ＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m ＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
