直齿锥齿轮传动设计

直齿锥齿轮传动计算例题集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-例题10-3 试设计一减速器中的直齿锥齿轮传动。

已知输入功率P=10kw ，小齿轮转速n1=960r/min ，齿数比u=3.2，由电动机驱动，工作寿命15年（设每年工作300天），两班制，带式输送机工作平稳，转向不变。

[解] 1.选定齿轮类型、精度等级、材料及齿数（1）选用标准直齿锥齿轮齿轮传动，压力角取为20°。

（2）齿轮精度和材料与例题10-1同。

（3）选小齿轮齿数z1=24，大齿轮齿数z2=uz1=3.2×24=76.8，取z2=77。

2.按齿面接触疲劳强度设计（1）由式（10-29）试算小齿轮分度圆直径，即d 1d ≥√4d dd d 1d (1−0.5d )2d(d d d d [d d ])231) 确定公式中的各参数值。

① 试选d dd =1.3。

② 计算小齿轮传递的转矩。

d 1=9.55×106×10960d dd =9.948×104d ?dd③ 选取齿宽系数d =0.3。

④ 由图10-20查得区域系数d d =2.5。

⑤ 由表10-5查得材料的弹性影响系数d d =189.8MPa 1/2。

⑥ 计算接触疲劳许用应力[d d ]。

由图10-25d 查得小齿轮和大齿轮的接触疲劳极限分别为d ddddd =600ddd ，d dddd2=550ddd 。

由式（10-15）计算应力循环次数：d 1=60d 1dd d =60×960×1×(2×8×300×15)=4.147×109，N 2=d 1d =4.147×1093.2=1.296×109由图10-23查取接触疲劳寿命系数d HN1=0.90，d dd2=0.95。

取失效概率为1%，安全系数S=1，由式（10-14）得[d d ]1=d dd1d dddd1d =0.90×6001ddd =540ddd[d d ]2=d dd2d dddd2d =0.95×5501ddd =523ddd取[d d ]1和[d d ]2中的较小者作为该齿轮副的接触疲劳许用应力，即[d d ]=[d d ]2=523MPa2）试算小齿轮分度圆直径d 1d ≥√4d dd d 1d (1−0.5d )2d(d d d d [d d ])23=√4×1.3×9.948×1040.3×(1−0.5×0.3)2×(7724)×(2.5×189.8523)23dd =84.970mm(2)调整小齿轮分度圆直径1）计算实际载荷系数前的数据准备。

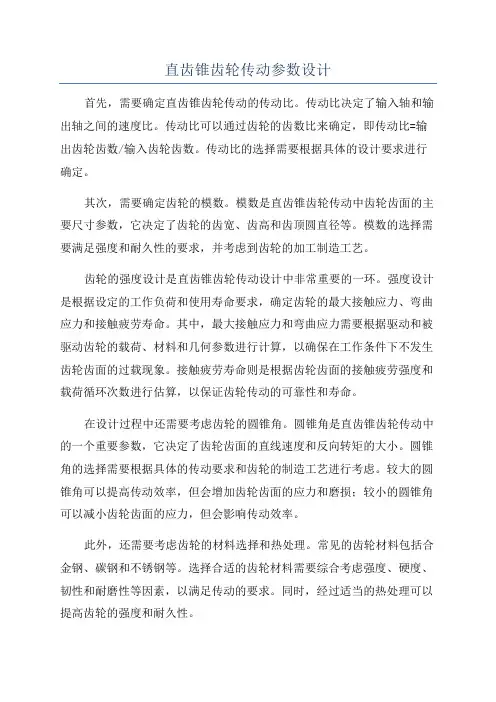

直齿锥齿轮传动参数设计首先，需要确定直齿锥齿轮传动的传动比。

传动比决定了输入轴和输出轴之间的速度比。

传动比可以通过齿轮的齿数比来确定，即传动比=输出齿轮齿数/输入齿轮齿数。

传动比的选择需要根据具体的设计要求进行确定。

其次，需要确定齿轮的模数。

模数是直齿锥齿轮传动中齿轮齿面的主要尺寸参数，它决定了齿轮的齿宽、齿高和齿顶圆直径等。

模数的选择需要满足强度和耐久性的要求，并考虑到齿轮的加工制造工艺。

齿轮的强度设计是直齿锥齿轮传动设计中非常重要的一环。

强度设计是根据设定的工作负荷和使用寿命要求，确定齿轮的最大接触应力、弯曲应力和接触疲劳寿命。

其中，最大接触应力和弯曲应力需要根据驱动和被驱动齿轮的载荷、材料和几何参数进行计算，以确保在工作条件下不发生齿轮齿面的过载现象。

接触疲劳寿命则是根据齿轮齿面的接触疲劳强度和载荷循环次数进行估算，以保证齿轮传动的可靠性和寿命。

在设计过程中还需要考虑齿轮的圆锥角。

圆锥角是直齿锥齿轮传动中的一个重要参数，它决定了齿轮齿面的直线速度和反向转矩的大小。

圆锥角的选择需要根据具体的传动要求和齿轮的制造工艺进行考虑。

较大的圆锥角可以提高传动效率，但会增加齿轮齿面的应力和磨损；较小的圆锥角可以减小齿轮齿面的应力，但会影响传动效率。

此外，还需要考虑齿轮的材料选择和热处理。

常见的齿轮材料包括合金钢、碳钢和不锈钢等。

选择合适的齿轮材料需要综合考虑强度、硬度、韧性和耐磨性等因素，以满足传动的要求。

同时，经过适当的热处理可以提高齿轮的强度和耐久性。

最后，还需要进行齿轮的加工制造和装配设计。

齿轮加工包括齿轮齿面的车削、铣削和齿形修正等工艺。

装配设计包括齿轮的间隙、啮合间隙和齿轮齿面的润滑等。

合理的加工制造和装配设计可以提高齿轮传动的运行平稳性和工作效率。

总之，直齿锥齿轮传动的参数设计是一个复杂的过程，需要考虑多个因素。

通过合理的设计和计算，可以确保齿轮传动的强度和耐久性，并满足具体的传动要求。

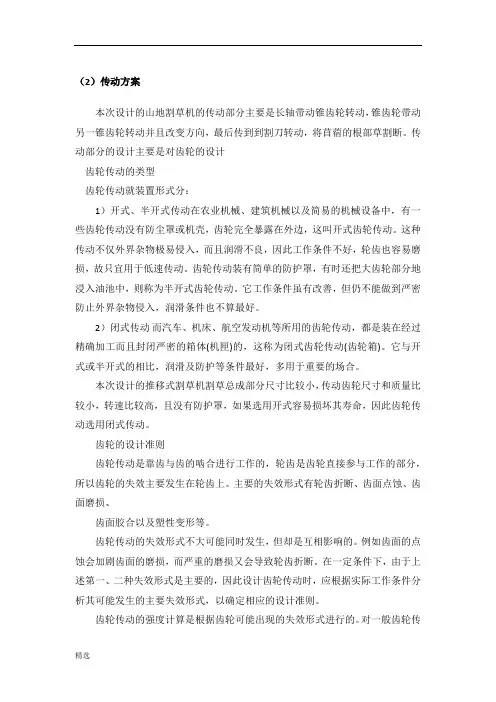

（2）传动方案本次设计的山地割草机的传动部分主要是长轴带动锥齿轮转动，锥齿轮带动另一锥齿轮转动并且改变方向，最后传到到割刀转动，将苜蓿的根部草割断。

传动部分的设计主要是对齿轮的设计齿轮传动的类型齿轮传动就装置形式分：1）开式、半开式传动在农业机械、建筑机械以及简易的机械设备中，有一些齿轮传动没有防尘罩或机壳，齿轮完全暴露在外边，这叫开式齿轮传动。

这种传动不仅外界杂物极易侵入，而且润滑不良，因此工作条件不好，轮齿也容易磨损，故只宜用于低速传动。

齿轮传动装有简单的防护罩，有时还把大齿轮部分地浸入油池中，则称为半开式齿轮传动。

它工作条件虽有改善，但仍不能做到严密防止外界杂物侵入，润滑条件也不算最好。

2）闭式传动而汽车、机床、航空发动机等所用的齿轮传动，都是装在经过精确加工而且封闭严密的箱体(机匣)的，这称为闭式齿轮传动(齿轮箱)。

它与开式或半开式的相比，润滑及防护等条件最好，多用于重要的场合。

本次设计的推移式割草机割草总成部分尺寸比较小，传动齿轮尺寸和质量比较小，转速比较高，且没有防护罩，如果选用开式容易损坏其寿命，因此齿轮传动选用闭式传动。

齿轮的设计准则齿轮传动是靠齿与齿的啮合进行工作的，轮齿是齿轮直接参与工作的部分，所以齿轮的失效主要发生在轮齿上。

主要的失效形式有轮齿折断、齿面点蚀、齿面磨损、齿面胶合以及塑性变形等。

齿轮传动的失效形式不大可能同时发生，但却是互相影响的。

例如齿面的点蚀会加剧齿面的磨损，而严重的磨损又会导致轮齿折断。

在一定条件下，由于上述第一、二种失效形式是主要的，因此设计齿轮传动时，应根据实际工作条件分析其可能发生的主要失效形式，以确定相应的设计准则。

齿轮传动的强度计算是根据齿轮可能出现的失效形式进行的。

对一般齿轮传动，目前广泛采用的弯曲疲劳强度和接触疲劳强度两种计算方法足以确定其承载能力。

1）、闭式齿轮传动软齿面（HB≤350）闭式齿轮传动：一般失效形式是点面点蚀，故通常先按接触疲劳强度设计几何尺寸，然后用弯曲疲劳强度验算其承载能力。

开式锥齿轮传动设计实列（图表均参考《机械设计基础》第五版）题目：某开式直齿锥齿轮传动载荷均匀，用电动机驱动，输入功率1.9KW ，输入转速10r/min ，传动比3.2，试设计此齿轮传动。

解：（1）选择材料确定许用应力小齿轮用40MnB 调质处理，齿面硬度为241~286HBS,6001=FE σMPa （表11-1） 大齿轮用ZG35SiMn 调质处理，齿面硬度为241~269HBS,5102=FE σMPa （表11-1） 取25.1=F S （表11-5）所以，[]48011==F FE F S σσMPa ，[]40822==F FE F S σσMPa（2）因为是开式传动，所以按齿根弯曲应力进行设计设齿轮按8级精度制造；取K=1.2(表11-3)；3.0~25.0=R φ，取0.25； 小齿轮上转矩661108145.11055.9⨯=⨯=nP T N ·mm. 初选4.54,17121===iZ Z Z ，取54。

所以实际传动比176.317/54==μ因为2tan δμ=（P70表4-5），所以954.0sin cos 21==δδ，298.0cos 2=δ 则81.17cos 111==δz z v ，54.1,02.311==ααS F Y Y （图11-8,11-9）； 04.181cos 222==δz z v ，85.1,16.222==ααS F Y Y []009689.0111=F S F Y Y σαα，[]009794.0222=F S F Y Y σαα 所以，[]719.71)5.01(4322222211=∙+-≥F S F R R Y Y Z KT m σμφφαα考虑磨损49.8%)101(*719.7=+=m 。

标准化为m=9(3)尺寸计算略（P70表4-5）主要计算分度圆直径，齿顶圆直径，齿根圆直径，锥距，齿宽（与直径相关尺寸保留小数点后三位）（4）结构设计略（P183图11-18）。

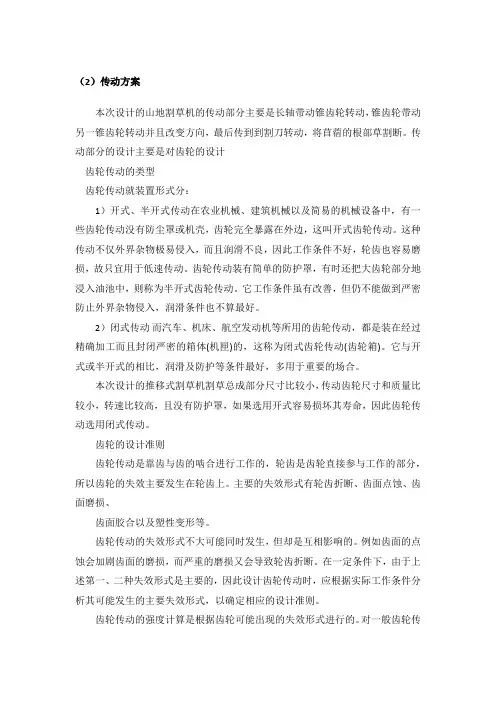

（2）传动方案本次设计的山地割草机的传动部分主要是长轴带动锥齿轮转动，锥齿轮带动另一锥齿轮转动并且改变方向，最后传到到割刀转动，将苜蓿的根部草割断。

传动部分的设计主要是对齿轮的设计齿轮传动的类型齿轮传动就装置形式分：1）开式、半开式传动在农业机械、建筑机械以及简易的机械设备中，有一些齿轮传动没有防尘罩或机壳，齿轮完全暴露在外边，这叫开式齿轮传动。

这种传动不仅外界杂物极易侵入，而且润滑不良，因此工作条件不好，轮齿也容易磨损，故只宜用于低速传动。

齿轮传动装有简单的防护罩，有时还把大齿轮部分地浸入油池中，则称为半开式齿轮传动。

它工作条件虽有改善，但仍不能做到严密防止外界杂物侵入，润滑条件也不算最好。

2）闭式传动而汽车、机床、航空发动机等所用的齿轮传动，都是装在经过精确加工而且封闭严密的箱体(机匣)的，这称为闭式齿轮传动(齿轮箱)。

它与开式或半开式的相比，润滑及防护等条件最好，多用于重要的场合。

本次设计的推移式割草机割草总成部分尺寸比较小，传动齿轮尺寸和质量比较小，转速比较高，且没有防护罩，如果选用开式容易损坏其寿命，因此齿轮传动选用闭式传动。

齿轮的设计准则齿轮传动是靠齿与齿的啮合进行工作的，轮齿是齿轮直接参与工作的部分，所以齿轮的失效主要发生在轮齿上。

主要的失效形式有轮齿折断、齿面点蚀、齿面磨损、齿面胶合以及塑性变形等。

齿轮传动的失效形式不大可能同时发生，但却是互相影响的。

例如齿面的点蚀会加剧齿面的磨损，而严重的磨损又会导致轮齿折断。

在一定条件下，由于上述第一、二种失效形式是主要的，因此设计齿轮传动时，应根据实际工作条件分析其可能发生的主要失效形式，以确定相应的设计准则。

齿轮传动的强度计算是根据齿轮可能出现的失效形式进行的。

对一般齿轮传动，目前广泛采用的弯曲疲劳强度和接触疲劳强度两种计算方法足以确定其承载能力。

1）、闭式齿轮传动软齿面（HB≤350）闭式齿轮传动：一般失效形式是点面点蚀，故通常先按接触疲劳强度设计几何尺寸，然后用弯曲疲劳强度验算其承载能力。

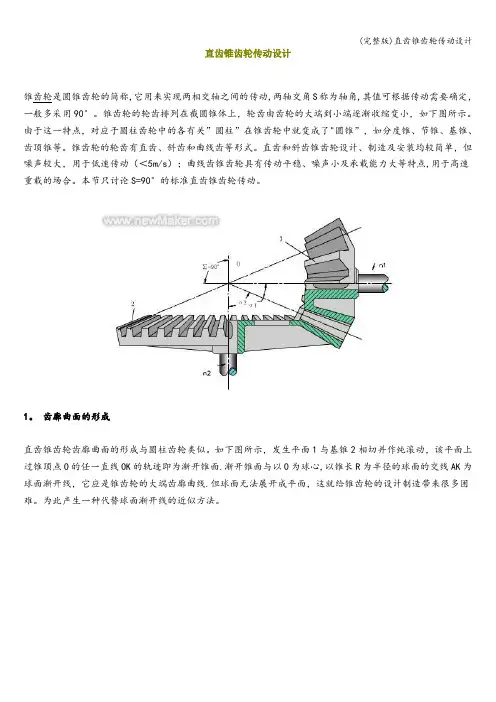

直齿锥齿轮传动设计锥齿轮是圆锥齿轮的简称,它用来实现两相交轴之间的传动,两轴交角S称为轴角,其值可根据传动需要确定，一般多采用90°。

锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，如下图所示。

由于这一特点，对应于圆柱齿轮中的各有关”圆柱”在锥齿轮中就变成了"圆锥”，如分度锥、节锥、基锥、齿顶锥等。

锥齿轮的轮齿有直齿、斜齿和曲线齿等形式。

直齿和斜齿锥齿轮设计、制造及安装均较简单，但噪声较大，用于低速传动（＜5m/s）；曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点,用于高速重载的场合。

本节只讨论S=90°的标准直齿锥齿轮传动。

1。

齿廓曲面的形成直齿锥齿轮齿廓曲面的形成与圆柱齿轮类似。

如下图所示，发生平面1与基锥2相切并作纯滚动，该平面上过锥顶点O的任一直线OK的轨迹即为渐开锥面.渐开锥面与以O为球心,以锥长R为半径的球面的交线AK为球面渐开线，它应是锥齿轮的大端齿廓曲线.但球面无法展开成平面，这就给锥齿轮的设计制造带来很多困难。

为此产生一种代替球面渐开线的近似方法。

2。

锥齿轮大端背锥、当量齿轮及当量齿数(1) 背锥和当量齿轮下图为一锥齿轮的轴向半剖面，其中DOAA为分度锥的轴剖面，锥长OA称锥距,用R表示;以锥顶O为圆心，以R为半径的圆应为球面的投影。

若以球面渐开线作锥齿轮的齿廓,则园弧bAc为轮齿球面大端与轴剖面的交线，该球面齿形是不能展开成平面的。

为此，再过A作O1A⊥OA，交齿轮的轴线于点O1.设想以OO1为轴线，以O1A为母线作圆锥面O1AA，该圆锥称为锥齿轮的大端背锥。

显然，该背锥与球面切于锥齿轮大端的分度圆。

由于大端背锥母线1A与锥齿轮的分度锥母线相互垂直,将球面齿形的圆弧bAc投影到背锥上得到线段b’Ac',圆弧bAc与线段b’Ac'非常接近，且锥距R与锥齿轮大端模数m之比值愈大(一般R/m>30），两者就更接近。

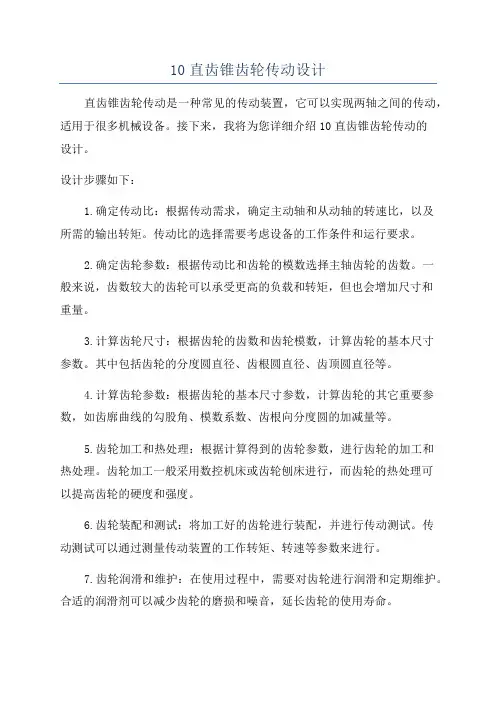

10直齿锥齿轮传动设计直齿锥齿轮传动是一种常见的传动装置，它可以实现两轴之间的传动，适用于很多机械设备。

接下来，我将为您详细介绍10直齿锥齿轮传动的设计。

设计步骤如下：1.确定传动比：根据传动需求，确定主动轴和从动轴的转速比，以及所需的输出转矩。

传动比的选择需要考虑设备的工作条件和运行要求。

2.确定齿轮参数：根据传动比和齿轮的模数选择主轴齿轮的齿数。

一般来说，齿数较大的齿轮可以承受更高的负载和转矩，但也会增加尺寸和重量。

3.计算齿轮尺寸：根据齿轮的齿数和齿轮模数，计算齿轮的基本尺寸参数。

其中包括齿轮的分度圆直径、齿根圆直径、齿顶圆直径等。

4.计算齿轮参数：根据齿轮的基本尺寸参数，计算齿轮的其它重要参数，如齿廓曲线的勾股角、模数系数、齿根向分度圆的加减量等。

5.齿轮加工和热处理：根据计算得到的齿轮参数，进行齿轮的加工和热处理。

齿轮加工一般采用数控机床或齿轮刨床进行，而齿轮的热处理可以提高齿轮的硬度和强度。

6.齿轮装配和测试：将加工好的齿轮进行装配，并进行传动测试。

传动测试可以通过测量传动装置的工作转矩、转速等参数来进行。

7.齿轮润滑和维护：在使用过程中，需要对齿轮进行润滑和定期维护。

合适的润滑剂可以减少齿轮的磨损和噪音，延长齿轮的使用寿命。

8.选择合适的材料：根据传动装置的工作条件和要求，选择合适的齿轮材料，如合金钢、渗碳钢等。

齿轮材料的选择需要考虑齿轮的强度、耐磨性和稳定性。

9.考虑齿轮的噪音和振动：齿轮传动在工作过程中会产生一定的噪音和振动，为了减少噪音和振动，可以采取一些措施，如改进齿廓曲线、采用减振器等。

10.参考其他设计规范和标准：为了保证传动装置的可靠性和安全性，设计过程中需要参考相关的设计规范和标准，如国家标准、行业标准等。

通过以上十个步骤，我们可以完成10直齿锥齿轮传动的设计。

设计过程中需要考虑多个因素，如传动比、齿轮参数、材料选择等等。

只有综合考虑这些因素，才能设计出合适的传动装置，满足设备的传动需求。

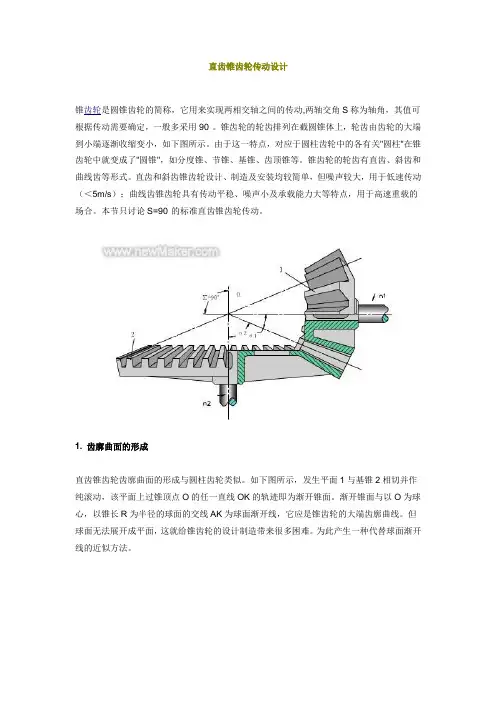

直齿锥齿轮传动设计锥齿轮是圆锥齿轮的简称，它用来实现两相交轴之间的传动,两轴交角S称为轴角，其值可根据传动需要确定，一般多采用90°。

锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，如下图所示。

由于这一特点，对应于圆柱齿轮中的各有关"圆柱"在锥齿轮中就变成了"圆锥"，如分度锥、节锥、基锥、齿顶锥等。

锥齿轮的轮齿有直齿、斜齿和曲线齿等形式。

直齿和斜齿锥齿轮设计、制造及安装均较简单，但噪声较大，用于低速传动（＜5m/s）；曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点，用于高速重载的场合。

本节只讨论S=90°的标准直齿锥齿轮传动。

1. 齿廓曲面的形成直齿锥齿轮齿廓曲面的形成与圆柱齿轮类似。

如下图所示，发生平面1与基锥2相切并作纯滚动，该平面上过锥顶点O的任一直线OK的轨迹即为渐开锥面。

渐开锥面与以O为球心，以锥长R为半径的球面的交线AK为球面渐开线，它应是锥齿轮的大端齿廓曲线。

但球面无法展开成平面，这就给锥齿轮的设计制造带来很多困难。

为此产生一种代替球面渐开线的近似方法。

2. 锥齿轮大端背锥、当量齿轮及当量齿数(1) 背锥和当量齿轮下图为一锥齿轮的轴向半剖面，其中DOAA为分度锥的轴剖面，锥长OA称锥距，用R表示；以锥顶O为圆心，以R为半径的圆应为球面的投影。

若以球面渐开线作锥齿轮的齿廓，则园弧bAc为轮齿球面大端与轴剖面的交线，该球面齿形是不能展开成平面的。

为此，再过A作O1A⊥OA，交齿轮的轴线于点O1。

设想以OO1为轴线，以O1A为母线作圆锥面O1AA，该圆锥称为锥齿轮的大端背锥。

显然，该背锥与球面切于锥齿轮大端的分度圆。

由于大端背锥母线1A与锥齿轮的分度锥母线相互垂直，将球面齿形的圆弧bAc投影到背锥上得到线段b'Ac'，圆弧bAc与线段b'Ac'非常接近，且锥距R与锥齿轮大端模数m之比值愈大（一般R/m>30），两者就更接近。

锥齿轮传动设计计算说明：本程序适用于直齿锥齿轮及 GLEASON 齿制、小齿轮齿数大于或等于 12 的弧齿锥齿轮（包括零度锥齿轮）。

公差数值是按照中点法向模数 1至 10 毫米，中点分度圆直径 400 毫米以下，精度等级 5、6、7、8 级设定的。

弧齿锥齿轮的刀盘直径设定为3.5、6、7.5、9、12、18 英寸。

可进行几何参数计算和承载能力验算（工作条件原动机均匀平稳，从动机中等振动），并可对弧齿锥齿轮加工的可行性（刀盘选择）进行判断。

引用标准：GB11365--89 锥齿轮和准双曲面齿轮精度， GB10062--88 锥齿轮承载能力计算方法主要参考书目：《齿轮手册》上、下册，《机床设计手册》 2 上册，《复杂刀具设计手册》下册注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.0001。

说明：请在兰色框中输入已定或初定数据（黄色框中为判断或参考数据）。

输出数据在最后列表，可单独打印。

左旋小轮齿数Z1大轮齿数Z2大端端面模数m1018法向压力角αn轴交角Σ切向变位系数x s1齿宽参考值b0高度变位系数x h1齿宽实际值b第Ⅰ公差组精度等级全齿高系数x第Ⅱ公差组精度等级工作齿高系数x w第Ⅲ公差组精度等级全齿高h最小法向侧隙种类工作齿高hw法向侧隙公差种类齿数比u小轮基准端面直径极限值小轮基准端面直径大轮基准端面直径极限值大轮基准端面直径最小法向侧隙jn min最大法向侧隙jn max注：如果侧隙不合适，可重新选择最小法向侧隙种类、2—3—合金钢调质， 4—碳钢调质或正火，57—调质钢与1毫米大轮分度圆直径d2155.934516毫米外锥距Ra89.1913389毫米大端端面齿距p27.2157072毫米小轮齿顶高h a111.4178718毫米大轮齿顶高h a2 5.90818554毫米小轮齿根高h f17.64112824毫米大轮齿根高h f213.1508145毫米小轮分度圆锥角δ10.5070985弧度29.0546041度大轮分度圆锥角δ2 1.06369782弧度60.9453959度小轮顶锥角δa10.65348872弧度37.44214535度大轮顶锥角δa2 1.14916034弧度65.84203722度小轮根锥角δf10.42163599弧度24.15796278度大轮根锥角δf20.91730761弧度52.55785465度小轮齿根角γ10.08546251弧度 4.896641315度大轮齿根角γ20.14639021弧度8.387541249度小轮分度圆理论弧齿厚Sa115.9498152毫米大轮分度圆理论弧齿厚Sa211.2658919毫米小轮齿角δt10.12489965弧度7.156222524度大轮齿角δt 20.12422946弧度7.117823623度γ 1 + γ2797.1分0.23311616中点锥距Rm74.1913389内锥距Ri59.1913389D c0*毫米*K111K120K130.25K i115.949815211.26589196.330117910.89449140.766883844.935774035.055323820.321888510.0701730615.674382611.2566459测量小轮齿厚处的锥距L1L89.1913389测量大轮齿厚处的锥距L2L89.1913389110.641757790.09882026小轮大端法向弦齿厚Sx n115.6743826大轮大端法向弦齿厚S xn211.2566459小轮大端法向弦齿高H n112.0596295大轮大端法向弦齿高H n2 6.0070058公差值选取计算：中点法向模数m mn7.20609986中点分度圆直径d m172.0609986d m2中点分度圆弧长之半L m1/2113.193152L m2/2F P145F P24545*±f pt120±f pt22020*齿形相对误差的公差f c111f c21111*切向综合公差F'i158F'i2一齿切向综合公差f'i126f'i2齿圈跳动公差Fr145Fr24545*齿厚 公差Ts180Ts2808080***最小法向侧隙jn min7474齿厚上偏差系数xe747474*****Ess10-25Ess20*齿厚上偏差Ess1-68Ess2齿厚下偏差Esi1-148Esi2制造误差补偿EsΔ125EsΔ22525***最大法向侧隙jn max208最高精度等级7齿坯顶锥母线跳动公差40齿坯基准端面跳动公差250.8937417132323232323232*****轴交角极限偏差±EΣ28.599734628.59973456承载能力验算：当量圆柱齿轮端面参数：小轮齿数Zv111.439589Zv2齿数比u v 3.24分度圆直径d v182.434821d v2当量圆柱齿轮中心距a v174.76182齿顶圆直径d va1101.4301d va1齿宽中点齿顶高h am19.49763961h am2半齿宽高度变位系数x hm10.318x hm2半齿宽切向变位系数x sm10.00345x sm2基圆直径d vb176.1598439αvt0.392699082d vb2端面重合度εvα 1.40825269g vα29.45412216纵向重合度εvβ0总重合度εvγ 1.40825269当量圆柱齿轮法向参数：齿数Zvn111.439589βvb0Zvn2分度圆直径d vn182.434821d vn2齿顶圆直径d van1101.4301d van2基圆直径d vbn176.1598439d vbn2重合度εvαn 1.40825269刀具齿顶高h a07.47993165刀尖圆角半径ρa0名义切向力Fmt6938.56608N使用系数K A 1.5（工作条件原动机均匀平稳，从动机中等振动）m10.01877813m20.060841134m edN0.02804977ya 1.65cv1cv40.9cv50.47cv6动载系数K V 1.0193739亚临界 1.019373899主共振齿向载荷分布系数K Hβ 1.65K Fβ 1.65K Hα0-E162)/(C160*C164K Fα02-E162)/(C160*C164*K Hα0齿间载荷分布系数K Hα 1.40825269K Fα 1.277832999C ZLZ H 2.37841423Z B 1.08632448Z EZ K0.85Z L0.922403034Z V试验齿轮接触疲劳极限ζHmin1500N/mm2注：按合理的制造成本和中等质量考虑。
