探伤工中级简答题

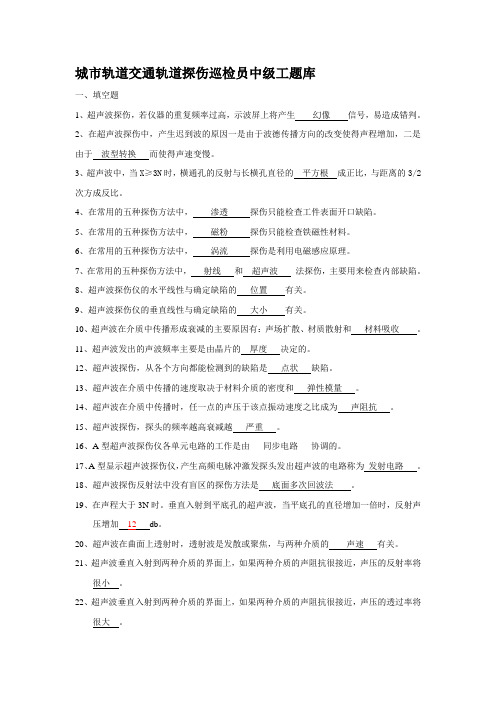

城市轨道交通轨道探伤巡检员中级工题库一、填空题1、超声波探伤，若仪器的重复频率过高，示波屏上将产生幻像信号，易造成错判。

2、在超声波探伤中，产生迟到波的原因一是由于波德传播方向的改变使得声程增加，二是由于波型转换而使得声速变慢。

3、超声波中，当X≥3N时，横通孔的反射与长横孔直径的平方根成正比，与距离的3/2次方成反比。

4、在常用的五种探伤方法中，渗透探伤只能检查工件表面开口缺陷。

5、在常用的五种探伤方法中，磁粉探伤只能检查铁磁性材料。

6、在常用的五种探伤方法中，涡流探伤是利用电磁感应原理。

7、在常用的五种探伤方法中，射线和超声波法探伤，主要用来检查内部缺陷。

8、超声波探伤仪的水平线性与确定缺陷的位置有关。

9、超声波探伤仪的垂直线性与确定缺陷的大小有关。

10、超声波在介质中传播形成衰减的主要原因有：声场扩散、材质散射和材料吸收。

11、超声波发出的声波频率主要是由晶片的厚度决定的。

12、超声波探伤，从各个方向都能检测到的缺陷是点状缺陷。

13、超声波在介质中传播的速度取决于材料介质的密度和弹性模量。

14、超声波在介质中传播时，任一点的声压于该点振动速度之比成为声阻抗。

15、超声波探伤，探头的频率越高衰减越严重。

16、A型超声波探伤仪各单元电路的工作是由同步电路协调的。

17、A型显示超声波探伤仪，产生高频电脉冲激发探头发出超声波的电路称为发射电路。

18、超声波探伤反射法中没有盲区的探伤方法是底面多次回波法。

19、在声程大于3N时。

垂直入射到平底孔的超声波，当平底孔的直径增加一倍时，反射声压增加12db。

20、超声波在曲面上透射时，透射波是发散或聚焦，与两种介质的声速有关。

21、超声波垂直入射到两种介质的界面上，如果两种介质的声阻抗很接近，声压的反射率将很小。

22、超声波垂直入射到两种介质的界面上，如果两种介质的声阻抗很接近，声压的透过率将很大。

23、当频率和材料一定时，通常横波对于小缺陷的检测灵敏度将高于纵波。

南昌铁路局钢轨探伤中级班理论练习单位：姓名：一、70°探头探伤（一）填空1．GT-2数字钢轨探伤仪70°探头在轨头上分布发射方向是：1向前向内、回波兰颜色、1A向后向内、回波兰颜色、2向前直打、回波绿颜色、2A向后直打、回波绿颜色、3向前向外、回波红颜色、3A 向后向外回波红颜色。

2．目前采用的核伤校对方法有四点定位法、基线定位法、半波高度定位法和试块对比法四种。

3．核伤的校对方式有直移校对法、斜移校对法、侧面校对法、轨颚校对法、二次波校对法和直探头校对法六种。

（二）综合题1．分别说明GT-2数字钢轨探伤仪各通道对应所接探头角度？通道回波显示颜色？答：1、1A接向内发70°，回波显示兰色；2、2A接直发70°，回波显示绿色；3、3A接向外发70°，回波显示红色；4接前发37°，回波显示兰色；5接后发37°，回波显示绿色；6接0°，回波显示红色。

2．复线地段和单线地段核伤的发展规律有何差别？检查时应注意哪些事项？答：复线区段由于列车单向运行，钢轨头部核伤纵向常带有一定倾斜角度。

焊补、擦伤及剥离等缺陷下核伤大多数都产生在轨面中心淬火层以下，距离钢轨轨表面约6~9mm左右，距离表面缺陷两端若15~20mm左右，且核伤发展的倾斜方向都是与列车的运行方向一致（突发性横向裂纹除外）；与钢轨轨面夹角大多在10°~25°左右，与钢轨截面夹角大多在0~4度左右。

对于这类核伤检查，要注意探头偏角方向设臵，复线地段迎着列车方向检查时，重点注意向前发70°探头的一次回波，向后发70°度探头的二次回波。

原因是向前发70°探头的一次波和向后发70°探头的二次波与缺陷正交。

单线区段由于列车双向运行，钢轨头部核伤横向常带有一定倾斜角度，核伤大多数都产生在轨头内侧上角，距离钢轨轨表面约6~9mm左右，且核伤发展的方向基本与轨表面垂直；与钢轨轨面夹角大多在0~4°左右，与钢轨截面夹角大多在10°~20°左右。

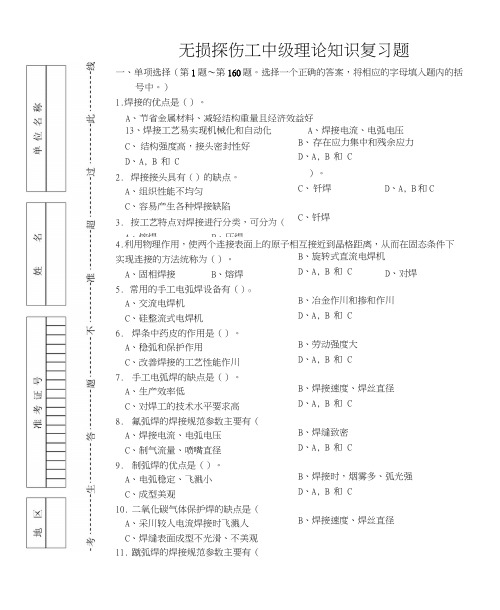

无损探伤工中级理论知识复习题实现连接的方法统称为（）。

A、固相焊接B、熔焊5.常用的手工电弧焊设备有（）0A、交流电焊机C、硅整流式电焊机6.焊条中药皮的作用是（）。

A、稳弧和保护作用C、改善焊接的工艺性能作川7.手工电弧焊的缺点是（）。

A、生产效率低C、对焊工的技术水平要求高8.氟弧焊的焊接规范参数主要有（A、焊接电流、电弧电压C、制气流量、喷嘴直径9.制弧焊的优点是（）。

A、电弧稳定、飞溅小C、成型美观10.二氧化碳气体保护焊的缺点是（A、采川较人电流焊接时飞溅人C、焊缝表面成型不光滑、不美观11.蹴弧焊的焊接规范参数主要有（A、焊接电流、电弧电压B、存在应力集中和残余应力D、A, B 和 C）。

C、钎焊D、A, B和C C、钎焊B、旋转式直流电焊机D、A, B 和 CB、冶金作川和掺和作川D、A, B 和 CB、劳动强度大D、A, B 和 CB、焊接速度、焊丝直径D、A, B 和 CB、焊缝致密D、A, B 和 CB、焊接时，烟雾多、弧光强D、A, B 和 CB 、焊接速度、焊丝直径一、单项选择（第1题〜第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

）1.焊接的优点是（）。

A、节省金属材料、减轻结构重量且经济效益好13、焊接工艺易实现机械化和自动化C、结构强度高，接头密封性好D、A, B 和 C2.焊接接头具有（）的缺点。

A、组织性能不均匀C、容易产生各种焊接缺陷3.按工艺特点对焊接进行分类，可分为（A、熔焊B、压焊4.利用物理作用，使两个连接表面上的原子相互接近到晶格距离，从而在固态条件下D、对焊C 、氟气流量、喷嘴直径D 、A,B 和C 12. 电渣焊的特点是（）。

A 、宜在垂直位置焊接B 、适川于人厚度工件的焊接C 、焊后必须进行正火和冋火热处理D 、A,B 和C13. 电渣焊的过程可分为以下三个阶段（）。

A 、 引岀阶段一引弧造渣阶段一正常焊接阶段B 、 引弧造渣阶段一正常焊接阶段一引出阶段C 、 焊接阶段一引出阶段一冷却阶段D 、 冷却阶段一焊接阶段一引出阶段14. 等离子弧是借助水冷喷嘴对电弧拘束的，通常认为水冷喷嘴具有（）作川。

钢轨探伤工中级考试(试卷编号251)1.[单选题]钢轨伤损是指钢轨在使用过程中发生的()、裂纹及其他影响和限制钢轨使用性能的各种状态。

A)裂纹B)气孔C)分离D)折断答案:D解析:2.[单选题]钢轨探伤时发现(),应立即通知养路工区更换。

A)变化螺孔B)双螺孔C)气孔D)气割螺孔答案:D解析:3.[单选题]游标卡尺可以测量工件的( ),内尺寸及深度尺寸。

A)周长B)弧长C)夹角D)外尺寸答案:D解析:4.[单选题]使用 5MHz 的探头,探测钢材时其横波波长为( )。

A)1.2mmB)0.64mmC)2.36mmD)2.95mm答案:B解析:5.[单选题]37°探头检测螺孔裂纹是有一定范围限制,裂纹倾角过大或( ),都有可能无回波显示而造成( )。

A)检出B)漏检6.[单选题]钢轨探伤仪保护膜衰减值测试,探头置于试块上,探头和试块侧边( )进行测试。

A)平行B)平面C)垂直D)倾斜答案:A解析:7.[单选题]螺孔反报警门宽度越大的探测( )宽度越大。

A)盲区B)范围C)区域D)扫查答案:A解析:8.[单选题]钢轨局部淬火工艺缺陷造成钢轨轨头纵向水平裂纹的重伤伤损代码为( )。

[323030139]A)18224B)12403C)18234D)20327答案:B解析:9.[单选题]用入射角36.5°的斜探头,一次波探测钢工件时,测得某缺陷的声程为141㎜,缺陷距探测面的深度为( )(有机玻璃C=2730m/S,钢Cs=3200m/S)。

[331020211]A)101㎜B)104㎜C)108㎜D)110㎜答案:A解析:10.[单选题]产生机械波需要两个必要条件:一是要有作机械振动的振源;二是要有能传递机械振动的( )。

A)声源B)振动11.[单选题]声波在钢/水界面的声压透过率为( )[钢 Z1=4.5×10kg/(m2·s),Z2=1.5×10kg/(m2·s)]。

中级探伤工下1、已知测距按深度校正，每格代表20mm，用K2斜探头发现一缺陷回波在5.2格上，缺陷距入射点水平距离( )。

——[单选题]A 208mmB 104mmC 100mmD 200mm正确答案：A2、在120mm声程处发现一缺陷，其回波幅度比200mm处2平底孔高14dB，该缺陷的当量平底孔直径为( )。

——[单选题]A 4mmB 3.5mmC 3.2mmD 2.7mm.正确答案：D3、在水/钢界面上，水中入射角为7°，钢的纵波折射角为( )。

(水C1＝1500m/s，钢C1＝5900m/s)。

——[单选题]A 28.6°B 32°C 33°D 35°正确答案：A4、在水/钢界面上，水中入射角为7°，钢的横波折射角为( )。

(水C1＝1500m/s，钢Cs ＝3200m/s)——[单选题]A 15°B 28.6°C 17°D 30°正确答案：A5、有一斜探头入射角为28.5°，钢中折射横波探头K值为( )。

——[单选题]A K0.67B K1.5C K2D K2.5正确答案：A6、校正好的探伤系统，每格代表深度15mm，探头折射角45°，伤波出现在4格上，其缺陷埋藏深度为( )。

——[单选题]A 40mmB 50mmC 60mmD 70mm正确答案：C7、一个垂直线性好的探伤仪，荧光屏上波幅为80％，衰减12dB后，波幅为( )。

——[单选题]A 20.1％B 40.1％C 10％D 30％正确答案：A8、校正好的探伤系统，每格代表深度15mm，探头折射角45°，伤波出现在4格上，该缺陷离距入射点水平距离为( )。

——[单选题]A 85mmB 80mmC 75mmD 60mm正确答案：D9、校正好的探伤系统，每格代表水平距离15mm，探头折射角45°，伤波出现在4.0格上，该缺陷距入射点水平距离为( )。

1．答：须具有高中、技校或中专及以上学历，视力达1.0以上，非色盲，熟悉车辆部门的工作性质和任务，了解车辆构造，掌握车辆轮对的基本知识，热爱本职工作。

2．答：经过铁道部车辆系统无损检测人员考核委员会组织的磁粉探伤专门培训，并取得部无损探测人员鉴定考核委员会颁发的I级及以上级别的磁粉探伤技术资格证书，独立作业的探伤工必须取得H级及以上的探伤技术资格证书，或取得I级证书并经过一年以上的实际操作。

3．答：不得低于800μW/cm2。

4．答：干法探伤的磁粉粒度为100～200目；湿法探伤的磁粉粒度小于320日。

5．答：检修轮对车轴外露部分的被探测部位经磁粉探伤后，在一个段修期内发生断轴事故时，由向车辆上安装的单位负责。

6．答：有轴箱滚动轴承对第一次组装不超过4年；无轴箱滚动轴承轮对第一次组装不超过5年者。

由轮对组装单位负责，但轴承如经退卸，由退卸轴承单位负责。

7．答：荧光磁悬液为0.1～0.6 mL/100 mL；非荧光磁悬液为1.2～2.4 mL/100 mL。

8．答：乳化剂、消泡剂、防腐剂和防锈剂。

9．答：不得有潮湿现象，流动性要好，磁粉烘干时的温度不得超过100 C。

10．答：(1)已有铲槽的车辆再发现裂纹时一律报废；(2)轴端已有“#”标记的车轴再发现裂纹时一律报废。

11．答：抹除缺陷磁痕，重新磁化车轴进行重复确认，当缺陷磁痕冉次显示，且位置、尺寸和形状与第一次显示的磁痕相同时，方可判定为缺陷车轴。

12．答：环形、马蹄形探伤器小能用来探测加工后的轴颈和轮座。

13．答：(1)采用长方体试块提升力≥49 N；(2)采用圆柱试块提升力≥34.3 N。

14．答：工作电压为≤36V。

15．答：包括制造厂代号，熔炼号码，制造顺序号，制造年月日及区分轴佗的“左”字。

16．答：轮对由一根车轴和两个类型及材质相同的车轮组成，它采用过盈配合，使之牢固结合在一起，不允许有任何松动。

17．答：微机控制超声波自动探伤机的榆修上作必须坚持日常维修和定期检修相结合的原则，实行状态维护、定期检修和专业化集中修的检修管理体制，同时实行设备寿命管理。

钢轨探伤工职业技能鉴定中级钢轨探伤工知识要求部分练习题（一）填空题（将正确答案填在横线空白处）1．超声波探伤，若仪器的重复频率过高，示波屏上将产生幻像信号，易造成错判。

2．在超声波探伤中，产生迟到信号的原因一是由于波的传播方向改变使声程增加，二是由于波型转换而使声速变慢。

3．铁工务（1995）144号文件规定，连续两个探伤周期内都发现疲劳伤损（如核伤、鱼鳞伤、螺孔裂纹、水平裂纹等）的不良地段应增加仪器探伤的检查遍数。

4．铁工务（1995）144号文件规定，年通过总重为5000~8000万t·km/km的60kg/m钢轨，检查周期为35 d。

5．TB/T2340—93标准：适用于新制多通道A型钢轨超声波探伤仪。

6．TB/T2340—93标准规定：钢轨超声波探伤仪的动态范围，抑制最大时为4—6 dB。

7．TB/T2340—93标准规定：钢轨超声波探伤仪的动态范围，抑制最小时不低于16 d B。

8．单位时间内，通过超声波传播方向垂直截面单位面积上的声能量，称为声强。

9．在传播超声波的介质内，某一点作用有交变的附加压强，这种瞬变压强，叫做声压。

10．超声波探伤，为减少近场长度应选用低频率或直径较小的探头。

11．超声波中，当X≥3N时，横通孔的反射与长横孔直径的平方根成正比，与距离的3/2次方成反比。

12．超声波对界面斜入射时，声波入射方向与界面法线的夹角称为入射角。

13．超声波对界面斜入射时，折射波方向与界面法线的夹角称为折射角。

14．在常用的五种探伤方法中，渗透探伤只能检查工件表面开口缺陷。

15．在常用的五种探伤方法中，磁粉探伤只能检查铁磁性材料。

16．在常用的五种探伤方法中，涡流探伤是利用电磁感应原理。

17．在常用的五种探伤方法中，射线法探伤和超声波法探伤，主要用来检查内部缺陷。

18．为有效的发现工件内部的片状缺陷，在射线探伤法和超声波探伤法二者之间，选用超声波探伤方法最合适。

19．超声波探伤仪的水平线性与确定缺陷的位置有关。

钢轨探伤中级工题库1、频率为2.5MHZ的纵波在探测钢时的波长是( ) [单选题]a.2.34mm(正确答案)b.1.3mmc.2.6mmd.1.26mm2、频率为2.5MHZ的横波,在探测钢时的波长是( )。

[单选题]a.2.34mmb.1.3mm(正确答案)c.2.6mmd.1.26mm3、频率为2.5MHZ的纵波在探测铝时的波长( )。

[单选题]a.2.34mmb.1.3mmc.2.6mm(正确答案)d.1.26mm4、频率为2.5MHZ的横波,在探测铝时的波长是( ) [单选题]a.2.34mmb.1.3mmc.2.6mmd.1.26mm(正确答案)5、钢中声速最大的波型是（） [单选题]a.纵波(正确答案)b.横波c.表面波d.在给定材料中声速与所有波型无关6、横波探伤最常用于（）。

[单选题]a.焊缝、管材(正确答案)b.测定金属材料的弹性特性c.探测厚板的分层缺陷d.薄板测厚7.在固体表面能沿园滑过渡的边角传播的超声波称为（）。

[单选题]a.横波b.表面波(正确答案)c.纵波d.板波8.传播速度略小于横波，不向材料内部传播的超声波是（）。

[单选题]a.表面波(正确答案)b.板波c.莱姆波d.纵波9.波束扩散角是晶片尺寸和所通过的介质中声波波长的函数，并且（）。

[单选题]a.频率或晶片直径减少时增大(正确答案)b.频率或晶片直径减少时减少c.频率增加而晶片直径减少时减少10.如果超声波频率增加，则一定直径晶片的声束扩散角将（）。

[单选题]a.减少(正确答案)b.保持不变c.增大d.随波长均匀变化11.确定波束扩散角的公式是（d）。

[单选题]a.sinθ=直径平方/4倍波长b.sinθx直径=频率x波长c.sinθ=频率x波长d.sin（θ/2）=1.22波长/直径(正确答案)12.超声波投射到界面上，在同一介质中改变其传播方向的现象叫做（d）。

[单选题]a.发散b.扩散c.角度调整d.反射(正确答案)13.超声波从一种介质进入另一种不同介质而改变传播方向的现象叫做（）。

探伤工初级简答题@@无损检测发展分为几个阶段？其内容是什么？@@三个阶段：第一个阶段：NDI阶段，无损探伤；第二个阶段：NDT阶段，无损检测；第三个阶段：NDE阶段，无损评价。

@@超声波探伤的三个重要特性是什么？@@方向性好；能量高；能在界面上产生反射、折射和波形转换。

@@钢材的表面缺陷有哪些？@@结疤、划痕、折叠、表面裂纹。

@@钢材的非金属夹杂有哪些类型？@@氧化物、硫化物、硅酸盐、氮化物等。

@@超声波的衰减有哪些类型？@@散射衰减、扩散衰减、吸收衰减@@超声波探伤按波型分为几种方法？@@纵波法、横波法、表面波法@@超声波探伤的探头的作用是什么？@@将电能转换为超声波能和将超声波能转换成电能。

@@超声波探伤的探头有哪几种形式？@@直探头、斜探头、双晶探头、液侵探头@@什么是无损检测？@@无损检测是指在不损坏材料或者制品的前提下，利用它们的物理特性因缺陷的存在而发生变化的原理来检测金属材料及制品是否存在缺陷，以及缺陷的形状、位置、大小及发展趋势的检测方法。

@@超声波探伤按原理分分为哪几种？@@按原理分分为脉冲反射法、穿透法、反射法。

@@超声波探伤按耦合方式分分为哪几种？@@按耦合方式分分为接触法和水浸法。

@@法拉第定律的内容是什么？@@当穿过闭合回路的磁通量发生变化时，回路产生的感应电动势与磁通量变化成正比。

@@AMALOG探伤机系统为什么不能检测毛头严重和管体棱角突出的钢管？@@因为管端毛头严重易撞坏探伤机，管体棱角突出易刮坏探靴。

@@常用的磁化方法有哪些？@@通电法、穿棒法、线圈法、磁轭法、支杆法、感应电流法。

@@按磁性来分，物质可分为哪几类？@@三类，顺磁性、抗磁性、铁磁性。

@@试样有何要求？@@答：⑴应选取与被探钢管规格相同，材质热处理工艺和表面状态相同或相似的钢管制作。

⑵不得有影响人工缺陷正常指示的自然缺陷。

@@何为无损探伤？@@答：在不损坏工件完整性和使用性的情况下，检测其内部和表面缺陷的一种方法。
