常用配电线缆的选择
电线电缆的选择不仅关系到电网的安全、可靠的运行，更关系到工程质量及造价。因此，在建筑电气设计中，线缆的选择很重要。其标注格式为：
常用配电线缆的选择步骤如下：

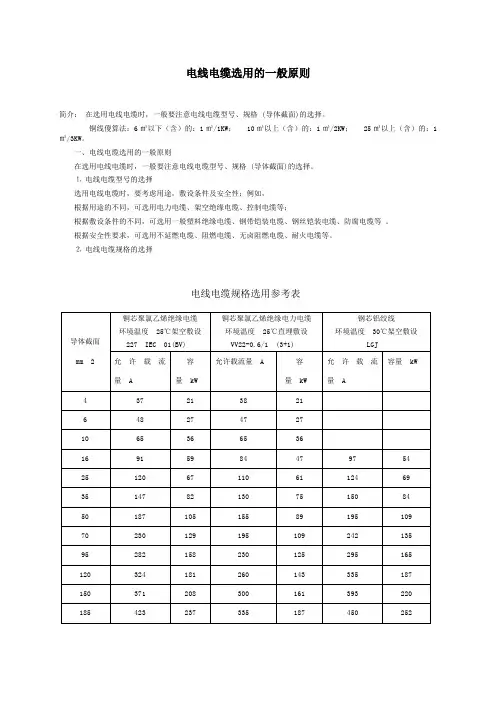

第一步：电线电缆型号的选择
根据工程特点选择线缆的类别、导体材料、绝缘材料、护套及铠装材料及方式，具体原则如下：

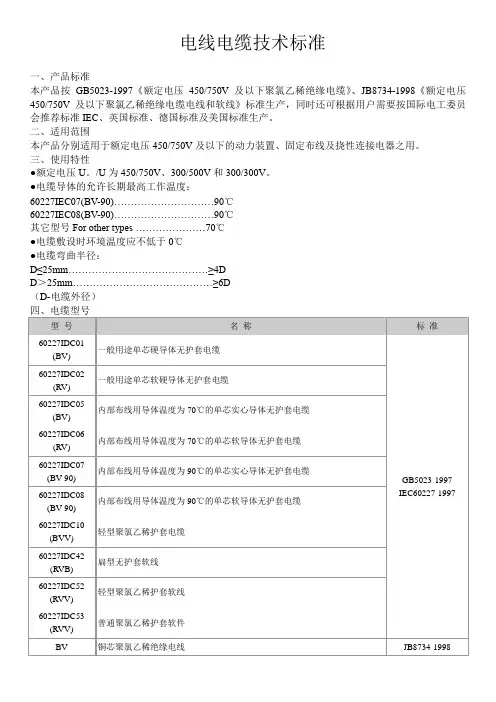

1、 根据线缆用途，有裸导线、电力电缆、通信电缆、电气装备用电线电缆，按照配电环境、负荷特点选择不同类别的线缆。YJV电力电缆用于户外电路或大干线，BV一般用途单芯硬导体无护套电线，用于室内配线及设备内部接线。
2、 在考虑经济、适用、合理和安全的前提下，尽量选用铜芯导线。
3、 需要确保长期运行中连接可靠的回路，如重要电源、重要的操作回路及电机的励磁回路等、移动设备及振动场所的线路、对铝有腐蚀的环境、高温、潮湿、爆炸及火灾危险环境、应急系统及消防设施的线路、公共建筑与居住建筑等必须采用铜芯导线。
4、 架空输电线路宜采用铝芯导线。
5、 濒临海边以及有严重烟、雾地区的架空线，可采用防腐型的钢芯铝制绞线。
6、 室内架空一般用橡皮绝缘。
7、 有耐火要求，适用于照明、电梯、消防、报警系统、应急供电回路等地铁、电站等与防火安全及消防救火有关的场所用低烟低卤的耐火阻燃聚乙烯绝缘线路（Y绝缘）
8、 敷设在室内、隧道内及管道中，不承受机械外力作用，可用聚氯乙烯护套；敷设在地下，承受机械外力，但不能承受大的机械压力，用聚氯乙烯内钢带铠装；能承受机械外力、相当的机械压力（矿井），用聚氯乙烯护套裸细钢丝铠装。
第二步：导体根数的选择：
1、 1KV以下三相TN-C系统，选用4根导线分别为
，TN-S选用5根导线，分别为
,TT系统选4根导线，分别为
2、 1KV以下三相TN-C系统，选用2根导线分别为
，TN-S选用3根导线分别为
。
第三步：导体截面积的选择：
1、 据查看供电距离、导线敷设方式、敷设温度。
2、 确定导体截面积选择方式：
a) 若供电距离
，先按发热条件选择导体截面积，再按电压损失条件和机械强度校验导体截面积；
b) 若供电距离
，先按电压损失条件选择导体截面积，再按发热条件和机械强度校验导体截面积；
3、 按发热条件选择或校验导线截面：
首先计算线路的计算电流
；然后查导线在一定敷设方式、敷设温度时的允许载流量（
）表，要求
。
4、 按电压损失条件选择或校验导线截面：按负载性质，其计算公式有两个。
a) 纯电阻性负载（如照明、电热设备等）
式中：
——待选线路的电压损失的百分数，单位%；规范规定此值为
——待选导线上的负载总计算负荷（单相或三相），单位
；
——待选导线上的负载矩，单位
；
——导线的长度（供电距离），单位
；
——导线截面积，单位
；
——电压损失计算常数；
，由线路的相数、额定电压及导体材料的电阻率等因素
决定。可查《计算线路电压损失的计算常数表》，常用的三相电路中，
铜线
，铝线
，单相220V电路，铜线
，铝线
。
b) 123感性负载（如电动机等）
式中：
——校正系数；由感性负载线路的截面积、敷设方式及线路功率因数等因素决定。可查《感性负载线路电压损失的校正系数B值表》。
5、 中性线（N线）截面积
等于相线截面积
、保护线（PE线）及保护中性线（PEN线）的截面积：当
,其等于
；当
，其等于
；当
，其
。
第四步：导线穿管的选择：
常用布线管材有：SC-焊接钢管，MT-电线管，PVC-塑料硬管，MR-金属线槽，CT-金属桥架等。
按导线敷设环境，金属管、金属线槽布线宜用于屋内、屋外对其没有严重腐蚀的场所；用在建筑物的顶棚内明敷设或暗敷设于干燥的环境内宜采用电线管；埋于素土内，应采用用镀锌焊接钢管；屋内场所和有酸碱腐蚀介质的场所宜采用塑料管。
第五步：导线穿管管径的选择：
1、 一种方法可以查导线最小穿管管径表。
2、 另一种方法，用如下公式计算穿管的最小管径。
式中：
——穿管截面积，单位
；
——穿管最小管径，单位
；
——导线线芯加绝缘层后导线的总直径，单位
；当导体截面积分别为1.5,2.5,4,6,10,16时，该值为3.4,4.2,4.8,5.4,6.8。
如：导体截面积为2.5的导线，加绝缘层后导线的直径为4.2，每管穿线3根，按上式计算如下：
因此，可以选管径为15的管子。
第六步：导线敷设方式的选择：
按照施工要求，导线敷设方式有以下几种：
WE——沿墙面明敷设
CE——沿顶棚面明敷设
ACE——沿能进人的吊顶内明敷设
CLE——沿柱明敷设
BE——沿横梁明敷设
BC——沿横梁暗敷设
CLC——沿柱暗敷设
ACC——暗敷在不能进人的吊顶内
CC——沿顶棚面暗敷设
WC——沿顶棚面暗敷设
FC——沿地面暗敷设
CT——沿桥架敷设
