电线电缆选用的一般原则
电缆计算公式
1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）
2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π
或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592
3.绝缘厚度最薄点：标称值×90%-0.1
4.单芯护套最薄点：标称值×85%-0.1
5.多芯护套最薄点：标称值×80%-0.2
6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)
重量=π×钢丝直径²×ρ×L×根数×λ
7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ
8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)
9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)
其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K
ρ为材料比重；L为电缆长度；λ绞入系数。
________________________________________
电缆线径计算方法
电线电缆的规格都是用横截面积表示的如1.5mm2 2.5mm2等，但是怎么估算里面铜线或铝线的直径呢，要是电缆进场，怎样检测线的粗细是否合格。
通常可以将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积。如1.5平方独股铜线线径1.38mm,计算（1.38/2）×（1.38/2）×3.14×1股＝1.494954平方，这就是合格的国标线径！
（电缆型号及通过电缆的电流计算3）
• P=UI√3*COS&
P：功率
U：电压
I：电流
公式符号
Pj 计算有功功率 Pe 额定功率 Kx 开关系数，即负载在电路中的使用机率
Qj 计算无功功率 Sj 现在计算功率 Ij 计算电流
以单相电路中只有一个用电器为例,Kx取值1
对于洗衣机、冰柜、电磁炉等感性负载以如下公式计算
例如：一台电磁炉额定功率：1.8kW,功率因数（cosφ）：0.65
据cosφ=0.65 得 tgφ=1.17
有功功率计算： Pj1=Pe×kx＝1.8×1＝1.8kW
无功功率计算： Qj1=Pj1×tgφ=1.8kw×1.17=2.11 kVar
. _________ __________ 计算负荷：Sj= √Pj²+ Qj²=√1.8²+2.11² = √3.24²+4.4521²=2.77kVA(此处为Pj²+ Qj²的和开平方)
计算电流：Ij ＝ 2.77kVA×1000/220V = 12.59A
若负载为白炽灯、电饭煲等纯电阻性负载，那么计算起来很简单了
例如：一台电饭锅额定功率：1.8kW
计算电流：Ij=1.8kW×1000/220V = 8.18A
IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL
COMMISSION）所起草。将灯具依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：
表一：第一个标示特性号码（数字）所指的防护程度
0 没有防护 对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入 防止人体（如手掌）因意外而接触到灯具内部的零件。防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入 防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入 防止直径或厚度大于2.5mm的工具、电线 或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入 防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘 完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘 完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度
0 没有防护 没有防护。
1 防止滴水侵入 垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入 当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响。
3 防止喷洒的水侵入 防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入 防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入 防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入 装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入 灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入 灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
电缆经济电流截面计算式：
Sj=Imax/J (B.0.2-4)
式中 J――经济电流密度（A/mm2）；
Sj――经济电缆截面（mm2）； B=(1+Yp+Ys)(1+λ1+λ2)，可取平均值1.0014；
ρ20――20℃时电缆导体的电阻率（Ω*mm2/m），铜芯为18.4*10-9、铝芯为31*10-9，计算时可分别取18.4和31；
a20――20℃时电缆导体的电阻温度系数（1/ ℃），铜芯为0.00393、铝芯为0.00403。
B. 0. 3 10kV及以下电力电缆按经济电流截面选择，宜符合下列要求：
1 按照工程条件、电价、电缆成本、贴现率等计算拟选用的10kV及以下铜芯或铝芯的聚氯乙烯
、交联聚乙烯绝缘等电缆的经济电流密度值。
2 对备用回路的电缆，如备用的电动机回路等，宜按正常使用运行小时数的一半选择电缆截面。对一些长期不使用的回路，不宜按经济电流密度选择截面。
3 当电缆经济电流截面比按热稳定、容许电压降或持续载流量要求的截面小时，则应按热稳定、容许电压降或持续载流量较大要求截面选择。当电缆经济电流截面介于电缆标称截面档次之间，可视其接近程度，选择较接近一档截面，且宜偏小选取。
电线电缆 选型

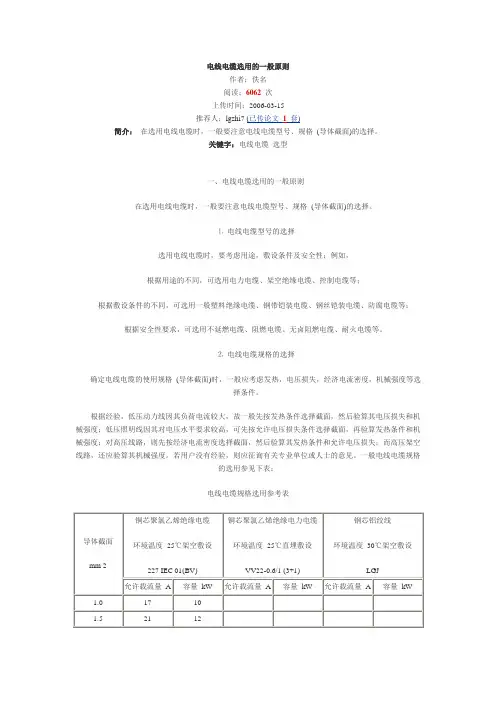

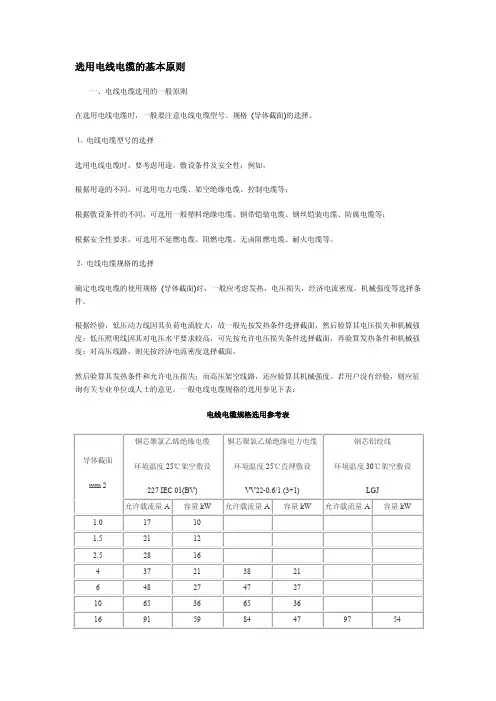

一、电线电缆选用的一般原则
在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。
⒈ 电线电缆型号的选择
选用电线电缆时，要考虑用途，敷设条件及安全性；例如，
根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；
根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；
根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉ 电线电缆规格的选择
确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。一般电线电缆规格的选用参见下表：
电线电缆规格选用参考表
导体截面
mm 2 铜芯聚氯乙烯绝缘电缆
环境温度 25℃架空敷设
227 IEC 01(BV) 铜芯聚氯乙烯绝缘电力电缆
环境温度 25℃直埋敷设
VV22-0.6/1 (3+1) 钢芯铝绞线
环境温度 30℃架空敷设
LGJ
允许载流量 A 容量 kW 允许载流量 A 容量 kW 允许载流量 A 容量 kW 1.0 17 10
1.5 21 12
2.5 28 16
4 37 21 38 21
6 48 27 47 27
10 65 36 65 36
16 91 59 84 47 97 54
25 120 67 110 61 124 69
35 147 82 130 75 150 84
50 187 105 155 89 195 109
70 230 129 195 109 242 135
95 282 158 230 125 295 165
120 324 181 260 143 335 187
150 371 208 300 161 393 220
185 423 237 335 187 450 252
240 390 220 540 302
300 435 243 630 352
说明： 1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
2.本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应×1/3。
3.当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
5 以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
二、电线电缆的使用特性
产品使用特性详见具体产品目录。
三、电线电缆的运输和保管
⒈ 运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时 (一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。
⒉ 尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。
⒊ 吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。
⒋ 电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。
⒌ 电缆在保管期间，应定期滚动 (夏季3个月一次，其他季节可酌情延期)。滚动时，将向下存放盘边滚翻朝上，以免底面受潮腐烂。存放时要经常注意电缆封头是否完好无损。
⒍ 电缆贮存期限以产品出厂期为限，一般不宜超过一年半，最长不超过二年。
四、电线电缆的安装与施工
