电线电缆选型

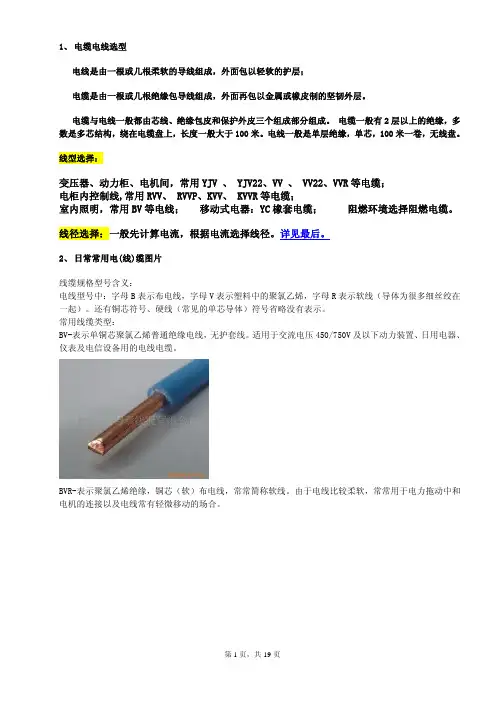

第1页，共19页 1、 电缆电线选型 电线是由一根或几根柔软的导线组成，外面包以轻软的护层； 电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。 线型选择： 变压器、动力柜、电机间，常用YJV 、 YJV22、VV 、 VV22、VVR等电缆； 电柜内控制线,常用RVV、 RVVP、KVV、 KVVR等电缆； 室内照明，常用BV等电线； 移动式电器：YC橡套电缆； 阻燃环境选择阻燃电缆。 线径选择：一般先计算电流，根据电流选择线径。详见最后。 2、 日常常用电(线)缆图片 线缆规格型号含义： 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 常用线缆类型： BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。 BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。 第2页，共19页 BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。BVV与BV线的区别就是BVV比BV就多一层护套 BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、潮湿等场合可明敷或暗敷。 RV----单根铜芯聚氯乙烯绝缘连接软电缆软电缆 第3页，共19页 ARV-- ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVB---铜芯聚氯乙烯塑料绝缘平行软线 RVV-表示多根铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。 RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。 第4页，共19页 RVS-表示铜芯聚氯乙烯绞型连接电线。常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。 KVV— RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。 KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成.K指控制，R是软。Kvv电缆如果不指明的话，有硬线和软线；rvv其实是KVV软线的表式,所以，一般情况，KVV是指硬线控制电缆线，RVV值软线控制电缆 KVVR--- ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 行车控制电缆KVVRC 第5页，共19页 YC橡套电缆全称重型通用橡套软电缆，是橡套线的一 种。YC电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60℃。Y代表橡胶绝缘，C代表重型电缆。里面的护套也为橡胶绝缘，导体为铜丝。橡套电缆分为重型电缆（yc电缆）、中型电缆（yz电缆）及轻型电缆（YQ电缆）。好的YC电缆的绝缘层都是纯天然橡胶制作，导体则以良好导电性能的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达到此种质量。 VVR VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能第6页，共19页 承受机械外力的作用，可直接埋地敷设。 VV22---聚氯乙烯绝缘聚氯乙烯护套钢带铠装。第一个V:电缆绝缘材料聚氯乙烯；第二个V：电缆内护套护套材料聚氯乙烯；第一个2表示镀锌钢带铠装；第二个2表示电缆外护套为聚氯乙烯护套料。 3、电力线缆图片 适用于交流50HZ，额定电压0.6/1KV及以下输配电线路上，供输配电能之用。环境温度25℃，电缆导体工作温度不超过70℃。 VV(VLV) 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。 VY(VLY) 铜(铝)聚氯乙烯绝缘聚乙烯护套电力电缆，适用于敷设在室内、管道内、管道中 VV22(VLV22) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆，同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力。 VV23(VLV23) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆，同VV2型。 ZRVV22 同VV22型，适用于有阻燃要求的场合。 YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJV 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 NHVV 同VV型，适用于有耐火要求的场合。 KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量。 NH-*** 耐火电力电缆 ZR-*** 阻燃电力电缆 WDZ-*** 低烟无卤电力电缆 第7页，共19页 YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJV22— SYV-实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。 RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。 SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。 结构：（同轴电缆）单根无氧圆铜线 物理 发泡聚乙烯（绝缘） （锡丝 铝） 聚氯乙烯（聚乙烯） 4、线缆型号定义 第8页，共19页 例如： BV4 单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。 SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯 RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM ZR-BVV 3x6.0 表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。 NH-VV 3x70+2X35 表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。 2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示 ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV， 如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 6、其他常识： 1.导线截面积计算公式(导线距离/压降/电流关系) 铜线 S=IL÷(54.4×U) 铝线 S=IL÷(34×U) I-导线中通过的最大电流(A); L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米) 2.电线线缆基础知识 1.电线一扎长度:100米,正负误差0.5米; 2.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股; 3.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等; 4.BV/BVR区别:BV为单芯线,BVR为多股,BVR比BV贵10%左右; 5.BVR比BV的好处:a水电施工方便.b在板弯时不易把线折断; 6.国标GB4706.1-1992/1998规定的电线负载电流值（部分） 7.家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专 线。2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。 8.电线重量:1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。 9.电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B),单股则为BV 10.电线颜色有:红色,黄色,蓝色,绿色,黑色,黄绿色(地线) 7、工作电流计算及线径选择 第9页，共19页 󰂄 电(线)缆工作电流计算公式： 单相 I=P÷(U×cosΦ) P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A) 三相 I=P÷(U×1.732×cosΦ) P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A) 󰂄 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。 在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。 也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。 但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。 󰂄 电缆允许的安全工作电流口诀： 10下五，100上二，16、25四，35、50三，70、95两倍半。 穿管、温度八、九折，裸线加一半。铜线升级算。 󰂄 即： 对于1.5、2.5、4、6、10m㎡的导线可将其截面积数乘以5倍。 对于16、25m㎡的导线可将其截面积数乘以4倍。 对于35、50m㎡的导线可将其截面积数乘以3倍。 对于70、95m㎡ 的导线可将其截面积数乘以2.5倍。 对于120、150、185m㎡的导线可将其截面积数乘以2倍。 󰂄 解释如下：10mm²（含10mm²）以下的线以导线截面积乘以5就是该截面积导线的载流量，相应的截面积100mm²以上乘以乘以2，16mm²、25mm²乘以4，35mm²、50mm²乘以3，70mm²、95mm²乘以2.5。如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十），高温场所使用乘以系数0.9（85摄氏度以内），裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm²导线：16*4*2），以上是按铝线截面积计算。 󰂄 铜线升级算是指1.5mm²铜线载流量等于2.5mm²铝线载流量，依次类推。根据以上计算得出的数据与查表数据误差不大 。 󰂄 实例： 󰂄 比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 󰂄 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 󰂄 2、电线： 根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 󰂄 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 󰂄 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.1倍。

电线电缆种类及选型

电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。根据不同的用途和特点，电线电缆可以分为多种不同的种类。下面将介绍一些常见的电线电缆种类及其选型。

1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。

2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。

3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。

4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。

在选择电线电缆时，需要考虑以下几个关键因素：

1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。 2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。比如，对于室外环境，需要选择具有良好耐候性的电线电缆。

3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。根据具体要求，选择相应的特殊类型电线电缆。

4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。

5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。

总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。

实用资料--各类电缆电线型号说明及类别大全

一、电线电缆规格型号代表的含义

1、型号、名称

RV铜芯氯乙烯绝缘连接电缆（电线）

AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

RVB铜芯聚氯乙烯平型连接电线

RVS铜芯聚氯乙烯绞型连接电线

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，

如：4*(1*185)+1*95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，

如：4**185+1*95 0.6/1KV

电线电缆规格型号说明

型号 名称 用途

BX（BLX）

BXF（BLXF）

BXR 铜（铝）芯橡皮绝缘线

铜（铝）芯氯丁橡皮绝缘线

铜芯橡皮绝缘软线 适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用

BV（BLV）

BVV（BLVV）

BVVB（BLVVB）

BVR

BV-105 铜（铝）芯聚氯乙烯绝缘线

铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线

铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线

铜（铝）芯聚氯乙烯绝缘软线

铜芯耐热105°C聚氯乙烯绝缘软线 适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用

RV

RVB

RVS

RV-105 铜芯聚氯乙烯绝缘软线

铜芯聚氯乙烯绝缘平行软线

铜芯聚氯乙烯绝缘绞型软线

铜芯耐热105°C聚氯乙烯绝缘连接软电线 适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置

.

. 电线电缆的选型及方法

⒈电线电缆 型号的选择

选用电线电缆时，要考虑用途，敷设条件及安全性等；

根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；

根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；

根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择

确定电线电缆的使用规格 （导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。一般电线电缆规格的选用参见下表：

电线电缆规格选用参考表

导体截面mm 2 铜芯聚氯乙烯绝缘电缆环境温度25℃架空敷设227 IEC

01（BV） 铜芯聚氯乙烯绝缘电力电缆环境温度25℃直埋敷设VV22-0.6/1

（3+1） 钢芯铝绞线环境温度

30℃架空敷设LGJ

允许载流量

A 容量

kW 允许载流量 A 容量 kW 允许载流量 A 容量

kW

1.0 17 10

1.5 21 12

2.5 28 16

4 37 21 38 21

6 48 27 47 27

10 65 36 65 36

16 91 59 84 47 97 54

25 120 67 110 61 124 69

35 147 82 130 75 150 84

50 187 105 155 89 195 109

70 230 129 195 109 242 135

95 282 158 230 125 295 165 .
