电缆线径的选择

导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀

铝芯绝缘线载流量与截面的倍数关系

10下五，100上二

25、35，四、三界

70、95，两倍半

穿管、温度，八、九折

裸 线加一半

铜线升级算

2. 说明

口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、

185……

(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：

1～10 、16、 25、 35、50 70、95 、 120以上 ﹀ ﹀ ﹀ ﹀ ﹀

五倍 四倍 三倍 二倍半 二倍

现在再和口诀对照就更清楚了，

口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。 从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。 关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。

例如对铝心绝缘线在不同条件下载流量的计算： 当截面为10平方毫米穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。 电缆型号类型、名称及参数

一、常用型电缆 型号 名称 适用范围 YJV YJLV ZR-YJV ZR-YJLV

阻燃和非阻燃或铝芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆

适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。 YJV22 YJLV22 ZR-YJV22 ZR-YJV22

阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢带铠装电力电缆

适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。

YJV32 YJLV32 ZR-YJV32

ZR-YJV32

阻燃和非阻烯铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢丝铠装电力电缆 适用于水中或高落差地区，能承受机械外力作用和相当的拉力。 亦可生产聚氯乙烯护套YJY、YJLY系列产品 生产范围 型号 芯数

额定电压 3.6/6 6/6,6/10 8.7/10,8.7/15 12/20 21/35 26/35,26/45 导电线芯标称截mm2

YJV YJLV ZR-YJV ZR-YJLV 1 25~630 25~630 25~630 35~630 50~630 50~630

3 25~500 25~500 25~500 35~500 50~400 50~400 YJV22 YJLV22

ZR-YJV22

ZR-YJV22 3 25~500 25~500 25~500 35~500 50~240 50~240 YJV32

YJLV32

ZR-YJV32 ZR-YJV32 1 25~500 25~500 25~500 35~500 50~500 50~500

3

25~300 25~300 25~300 35~300 表中未列入的产品标准、规格和截面，亦可按用户要求生产 二、聚氯乙烯绝缘控制电缆（基本型号：KVV）

电缆适用于交流额定电压550V或直流电压1000V及以下配电装置中电器，仪表接线

电缆导电线芯允许长期工作温度不超过70℃ 敷设时电缆的温度不低于0℃

电缆弯曲半径不小于电缆外径10倍 产品标准：GB9330.1.2-90和参照国际电工委员会IEC 227，IEC 332.3,IEC 331 绝缘护套材料性能 项目 绝缘 护套

抗张强度N/mm2 ≥12.5 ≥12.5 拉断伸长率% ≥150 ≥150 温度℃ 80±2 80±2

时间hr 168 168 抗张强度N/mm2 ≥12.5 ≥12.5 热空气老化性能 K1%

80-120

80-120 拉断伸长率% ≥150 ≥150 K2% 80-120 80-120 重量损失mg/cm2

≤2.0

≥2.0 温度℃ 150±2 150±2 热冲击性能 时间hr 1 1 性能要求 无裂缝 无裂缝

温度℃ 80±2 80±2 热变形性能 时间hr 4 4 性能要求 50 50 温度℃ ﹣15±2

﹣15±2 冷弯曲性能 时间hr 16 16 性能要求 无裂缝 无裂缝 温度℃ ﹣15±2

﹣15±2 冷冲击性能 时间hr 16 16 性能要求 无裂缝 无裂缝 绝缘电常数（K值）70℃≥0.0037 电缆结构 有屏蔽 1．铜导线 2．聚氯乙烯绝缘 3．包带 4．镀锡铜丝编织 5．聚氯乙烯护套 三、交联聚氯乙烯绝缘控制电缆

电缆适用于固定额定电压550V或直流电压1000V以下配电装置中电器仪表的接线。

电缆导体长期允许工作温度不超过90℃。 短路时导体最高温度不超过250℃，短路持续时间5秒。 敷设时低于0℃，电缆必须预先加热。

产品标准：GB9330.1.2和参照国际电工委员会IEC 502,EC 332-3,IEC 331

电缆的型号，名称及使用范围 型号 名称 使用范围 KYJV

交联聚乙烯绝缘聚氯乙烯护套控制电缆 敷设在室内、电缆沟、管道固定场所 ZR-KYJV

交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆 敷设在室内、电缆沟、管道固定阻燃场所

NH-KYJV 交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆 敷设在室内、电缆沟、管道固定耐火场所 KYJV22 交联聚乙烯绝缘钢带铠装控制电缆

敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场所 ZR-KYJV22

交联聚乙烯绝缘钢带铠装阻燃控制电缆 敷设在室内、电缆沟、管道直埋等能承受较大机械外力阻燃等固定场所 NH-KYJV22

交联聚乙烯绝缘钢带铠装耐火控制电缆 敷设在室内、电缆沟、管道直埋等能承受较大机械外力耐火等固定场所

KYJVP 交联聚乙烯绝缘铜丝屏蔽控制电缆

敷设在室内、电缆沟、管道要求屏蔽的固定场所 ZR-KYJVP 交联聚乙烯绝缘铜丝屏蔽阻烯控制电缆

敷设在室内、电缆沟、管道等要求屏蔽的阻燃固定场所 NH-KYJVP

交联聚乙烯绝缘铜丝屏蔽耐火控制电缆 敷设室内、电缆沟、管道等要求屏蔽的耐火固定场所 四、聚乙烯绝缘同轴电缆 ●电缆适用于闭路电视，共同天线电视系统作分支线和用户线以及其它电子工业装置。 ●环境温度：–25~+70℃ l ●相对温度：40+2℃时90％~95% l ●使用频率：5~960MHZ ●产品标准：SJ/T10302

1,2,3,4–92 电缆的型号、名称 型号 名称 SYKV–75–5 SYKV–75–7

SYKV–75–9 SYKV–75–12

电缆分配系统用纵孔降乙烯绝缘聚氯乙烯护套同轴同缆 电缆基本结构 型号 SYKV–75–5 mm SYKV–75–7 mm SYKV–75–9

mm SYKV–75–12 mm 内导体直径 1.0 1.6 2.0 2.6 护套外径 7.2 10.3

12.2

15.0 电气性能 项目 试验条件 单位 SYKV 75–5 SYKV 75–7 SYKV 75–9

SYKV 75–12 电压试验 50HZ 1min KV ≥1.6 ≥1.6 ≥1.6 ≥1.6 绝缘电阻

500V直流 MΩ.km ≥5000 ≥5000 ≥5000 ≥5000 特性阻抗

200MHZ Ω ≥72 ≤78 ≥72.5

≤77.5 ≥72.5 ≤77.5 ≥72.5 ≤77.5 衰减常数 50HMZ dB/100m ≤5.3 ≤3.4

≤2.8 ≤2.4

200MHZ dB/100m ≤10.8 ≤7.1 ≤5.7 ≤4.6 800MHZ dB/100m ≤22.9 ≤15.2 ≤12.5

≤10.0 回波损耗 VHF dB ≥20 ≥20 ≥20 ≥20 VHF dB ≥18.0 ≥18.0 ≥13 ≥13

五、聚氯乙烯绝缘电缆电线 型号 名称 额定电压V 规格 BV

铜芯聚氯乙烯绝缘电线 300/500 1芯0.75~1mm2 BLV 铝芯聚氯乙烯绝缘电线 450/750 1芯2.5~400mm2 BVR 铜芯聚氯乙烯绝缘软电线 450/700 1芯2.5~70mm2

BVV

铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 300/500 1芯0.75~10mm2

BLVV

铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 300/500 1芯2.5~10mm2

BVVB

铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 300/500 2﹣3芯0.75~10mm2

BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 300/500 2﹣3芯

合集下载

国标电缆线径标准

国标电缆线径标准

国标电缆线径标准

国标电缆线径标准是指在我国国家标准体系中对电缆线径的规定和要求。电缆线径是指电缆导体的直径，是衡量电缆线规格的重要参数之一。国标电缆线径标准的制定，对于保障电缆线的质量、安全和可靠性具有重要意义。

首先，国标电缆线径标准的制定是为了规范电缆线的生产和使用。电缆线作为电力传输和信息传输的重要设备，其质量直接关系到电力系统的安全稳定运行和信息传输的可靠性。通过制定国家标准，可以规范电缆线的生产工艺、材料选用、尺寸精度等方面的要求，确保电缆线的质量达到国家规定的标准，从而保障用户的使用安全。

其次，国标电缆线径标准的制定是为了促进电缆行业的健康发展。电缆行业是国家重点支持的产业之一，其发展水平直接关系到国家的工业化进程和现代化建设。制定国家标准可以推动电缆行业技术进步，提高产品质量，促进行业的健康发展，增强电缆产品在市场竞争中的优势地位。

再次，国标电缆线径标准的制定是为了提高电缆线的通用性和互换性。在电力系统和通信系统中，常常需要使用不同厂家生产的电缆线进行连接和布线。如果各个厂家生产的电缆线规格不统一，就会给用户带来很大的不便，甚至影响系统的正常运行。通过制定国家标准，可以统一电缆线的规格和参数，提高电缆线的通用性和互换性，方便用户的选择和使用。

最后，国标电缆线径标准的制定是为了提高电缆线的国际竞争力。随着全球经济一体化的加速推进，电缆行业面临着国际市场竞争的压力。制定符合国际标准的国家标准，有利于提高我国电缆产品在国际市场上的竞争力，促进电缆产品的出口，实现我国电缆行业的跨越式发展。

综上所述，国标电缆线径标准的制定对于规范电缆线的生产和使用、促进电缆行业的健康发展、提高电缆线的通用性和互换性、以及提高电缆线的国际竞争力具有重要意义。希望我国电缆行业能够不断完善国标电缆线径标准，推动电缆行业的发展，为国家经济建设做出更大的贡献。

电缆线径、载流量

电缆线径、载流量

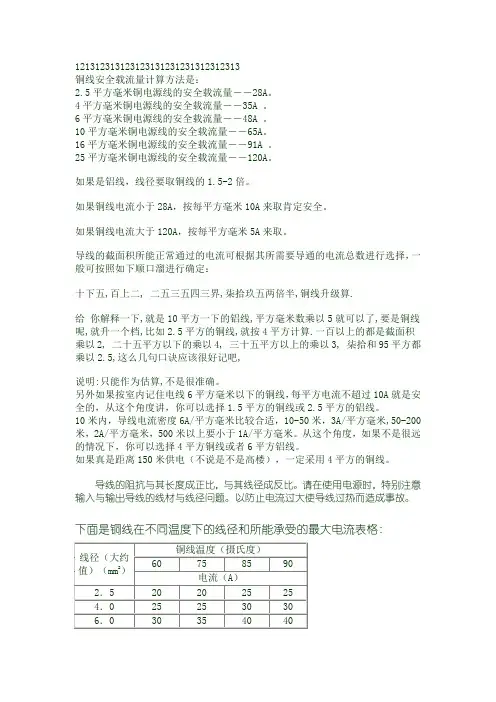

121312313123123131231231312312313铜线安全载流量计算方法是：

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：

十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.

给 你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积

乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,

说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格:

线径（大约值）（mm2） 铜线温度（摄氏度）

电缆线线径国家标准

电缆线线径国家标准

电缆线线径国家标准

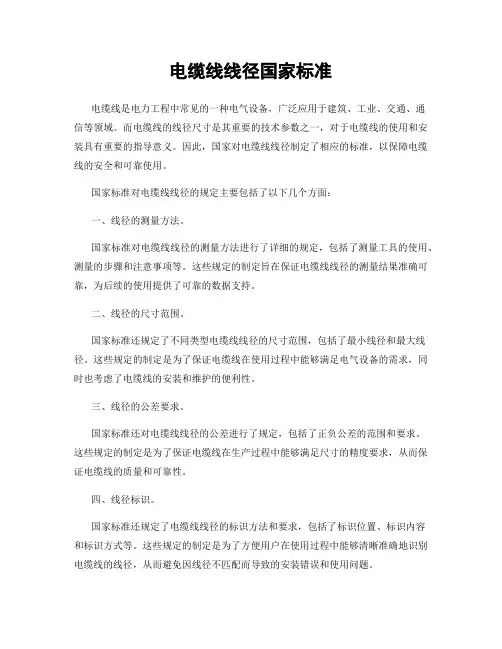

电缆线是电力工程中常见的一种电气设备，广泛应用于建筑、工业、交通、通信等领域。而电缆线的线径尺寸是其重要的技术参数之一，对于电缆线的使用和安装具有重要的指导意义。因此，国家对电缆线线径制定了相应的标准，以保障电缆线的安全和可靠使用。
