电缆的选择

电缆选型要求及原则

1.1电缆芯线材质

1.1.1控制电缆应采用铜芯。

1.2电力电缆芯数

1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：

1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：

（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。

1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：

3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：

（1）保护线与中性线合用同一导体时，应采用两芯电缆。

（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。

1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。

1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。

1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。

2.3电缆绝缘水平

2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。

交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：

（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。

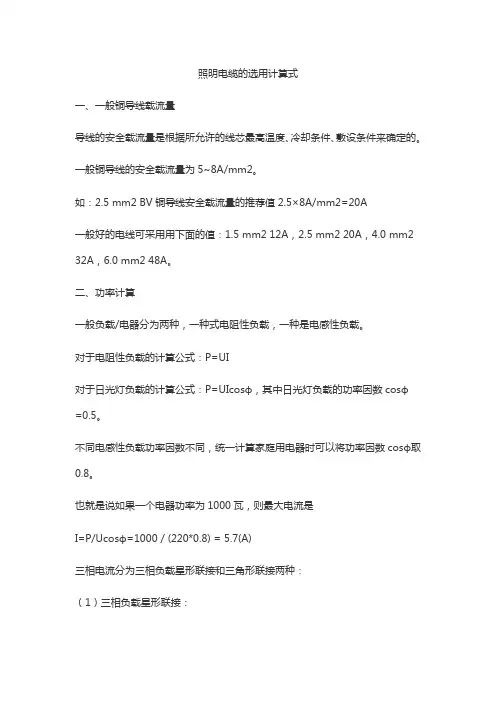

照明电缆的选用计算式

一、一般铜导线载流量

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2。

如：2.5 mm2 BV铜导线安全载流量的推荐值2.5×8A/mm2=20A

一般好的电线可采用用下面的值：1.5 mm2 12A，2.5 mm2 20A，4.0 mm2

32A，6.0 mm2 48A。

二、功率计算

一般负载/电器分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI

对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个电器功率为1000瓦，则最大电流是

I=P/Ucosф=1000 / (220*0.8) = 5.7(A)

三相电流分为三相负载星形联接和三角形联接两种：

（1）三相负载星形联接： 线电流I=相电流I=线电压U/根号3*R=相电压U/R

（2）三相负载三角形联接：线电流I=根号3*相电流

三相电的额定电流都是指线电流，额定电压都是指线电压。若已知电压U、负载视在功率S（三相电输出视在功率）和功率因数cosφ时，可以先求出负载的有功功率P，然后在求电流I。其具体求法如下：

1、负载的有功功率P为：P=S×cosф

2、线电流I为：I=P/（√3×U）

对于三相星形负载，负载的电流就是线电流；对于三相三角形负载，负载电流是相电流，等于√3倍的相电流。

家庭用三相电一般用在中央空调的室外机，连接方式一般为星形连接。功率因数取0.8，因此要根据用电设备的功率参数计算合适的线电流，并选择合适规格的导线。

请教照明电路管内电线根数的计算方法

电气施工图中，首先分两部分一部分是动力系统，一部分是照明系统。

动力系统中大多都采用三相五芯线缆（A\B\C\N\PE)。照明系统中一般都采用单相三芯电线（火线、零线、保护地线）。

选择电缆简介

总则

在我们日常的维护作业当中，经常会碰到维修以及制作控制单元的工作。然而选择合适的电缆是这项工作的重中之重。首先要考虑到负载的实际功率，与此同时要计算出电缆所要承受的最大电流，然后在去选择合适的电缆。

一般情况下我们接触到的单元主线主要有带橡胶皮的铝线、以及带绝缘胶皮的铜线为主。导线主要以带胶皮的铝线、带绝缘皮的铜线、以及裸线。在本部门所管辖的范围内基本上都是带绝缘胶皮的铜线，所以在这里主要着重介绍胶皮铜线的耐电流等级，以及选择方法。

【顺口溜】：十下五、百上二，五十三四上下分，埋地套管七五折。

【意思解释】：根据绝缘导线所要求通过的总电流，当总电流为10A以下时，导线每平方毫米的截面面积可通过5A电流，100A以上则每平方毫米截面只可通过2A电流，10～50A之间每平方毫米可通过4A电流，50～100安之间每平方毫米可通过3A电流，按照这样计算后，若属于埋地或套管敷设时则可通过的电流值应乘于0.75。

上述给的计算方法得到的是每平方毫米允许通过的电流数。实际具体导线截面的选择应该是：首先确定用电设备所需要的电流（包括额定电流和适当的余量），然后根据所需电流数值对照顺口溜中的电流范围，再将所需电流数值处属于该范围的“每平方毫米允许通过的电流数”就可得到应该选择的导线截面了。

例如：某用电设备的额定电流为20A，考虑到留有一定的余量，确定所需要的电流为22A。然后，查找22A电流在上述顺口溜中的电流范围属于10～50A之间，其每平方毫米可通过电流为4A。最后将22A除4A，得到所应该选择的导线截面S为：

S=22/4=5.5（平方毫米），根据这个数值，可以选择对应截面的导线，若计算出来的截面积不在导线截面规格系列中，可以选择略大的导线截面。

变压器高压侧电缆选择标准

变压器高压侧电缆的选择标准需要考虑以下几个因素：

1. 电缆的截面积：根据变压器的容量和负荷情况，选择合适的电缆截面积。一般来说，电缆的截面积应该能够满足通过最大负荷电流的要求，同时考虑到电缆的长度和线损等因素。

2. 电缆的材料：变压器高压侧电缆一般采用铜芯或铝芯材质，根据具体情况选择。铜芯电缆的导电性能更好，截面积相对较小，但价格较高；铝芯电缆的导电性能略差，截面积相对较大，但价格较低。

3. 电缆的绝缘层：变压器高压侧电缆的绝缘层应该具有足够的耐压强度和绝缘电阻，以防止发生电气事故。同时，绝缘层应该具有良好的耐磨、耐腐蚀等性能。

4. 电缆的安装环境：变压器高压侧电缆的安装环境也会影响到电缆的选择。例如，安装在室外时，需要选择具有防水、防晒等功能的电缆；安装在室内时，需要选择具有耐火、耐高温等功能的电缆。

5. 电缆的安全性：变压器高压侧电缆的选择应该考虑到其安全性。应该选择符合国家相关标准的电缆，同时要避免使用已经淘汰的产品。

综上所述，变压器高压侧电缆的选择标准应该综合考虑以上因素，选择符合实际情况的合适电缆。
