三、断面图
1．断面图的概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称断面，如图5-14（b）所示。
画断画图时，应特别注意断面图与剖视图的区别，断面图只画出物体被切处的断面形状。而剖视图除了画出物体断面形状之外，还应画出断面后的可见部分的投影，如图5-14（c）所示。
断面图通常用来表示物体上某一局部的断面形状。例如零件上的肋板、轮辐，轴上的键槽和孔等。
2．断面图的分类及其画法
断面图可分为移出断面图和重合断面图。
（1）移出断面图
移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上（如图5-14（b））或其他适当的位置。
画移出断面图时应注意以下几点：
① 当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制，如图5-15所示。
② 当剖切平面通过非圆孔，会导致出现分离的两个断面图时，则这些结构应按剖视绘制，如图5-16所示。
图5-14 断面图 图5-15 移出断面 （一）
③ 由两个或多个相交的削切平面剖切得出的移出断面图，中间一般应断开绘制，如图5-17所示。
（2）重合断面图
重合断面图的图形应画在视图之内，断而轮廓线用细实线绘出。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，如图5-18所示。
图5-16 移出断面 （二） 图5-17 移出断面 （三）
图5-18 重合断面 （一） 图5-19 重合断面 （二）
3．断面图的标注
（1）移出断面图的标注 一般应在断面图的上方标注移出断面图的名称“×-×”（×为大写拉丁字母）。在相应的视图上用剖切符号表示剖切位置和投射方向（用箭头表示），并标注相同的字母，如图5-16所示。
移出断面图的标注及其可以省略标注的一些场合见表5-3。

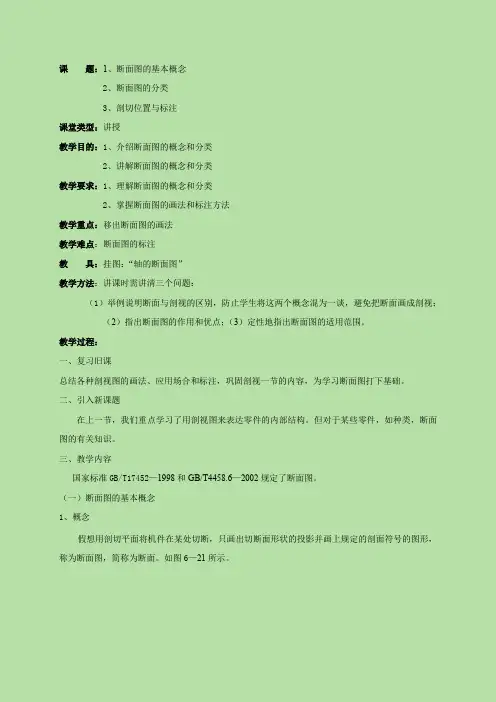

课 题：1、断面图的基本概念
2、断面图的分类
3、剖切位置与标注
课堂类型：讲授
教学目的：1、介绍断面图的概念和分类
2、讲解断面图的概念和分类
教学要求：1、理解断面图的概念和分类
2、掌握断面图的画法和标注方法
教学重点：移出断面图的画法
教学难点：断面图的标注
教 具：挂图：“轴的断面图”
教学方法：讲课时需讲清三个问题：
（1）举例说明断面与剖视的区别，防止学生将这两个概念混为一谈，避免把断面画成剖视；（2）指出断面图的作用和优点；（3）定性地指出断面图的适用范围。
教学过程：
一、复习旧课
总结各种剖视图的画法、应用场合和标注，巩固剖视一节的内容，为学习断面图打下基础。
二、引入新课题
在上一节，我们重点学习了用剖视图来表达零件的内部结构。但对于某些零件，如种类，断面图的有关知识。
三、教学内容
国家标准GB/T17452—1998和GB/T4458.6—2002规定了断面图。
（一）断面图的基本概念
1、概念
假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。如图6—21所示。
（a） （b）
（c）
图6—21 断面图的画法
2、断面图与剖视图的区别
断面图仅画出机件断面的图形，而剖视图则要画出剖切平面以后的所有部分的投影，如图6—21（c）所示。
（二）断面图的分类
断面图分为移出断面图和重合断面图两种。
1、移出断面图
（1）概念
画在视图轮廓之外的断面图称为移出断面图。
（2）举例
如图6—21（b）所示断面即为移出断面。
（3）画法要点
1）移出断面的轮廓线用粗实线画出，断面上画出剖面符号。移出断面应尽量配置在剖切平面的延长线上，必要时也可以画在图纸的适当位置。 2）当剖切平面通过由回转面形成的圆孔、圆锥坑等结构的轴线时，这些结构应按剖视画出，如图6—22所示。
