断面图的表达和应用

一、 横断面图的绘制

1、 沿着沟中心线画一条复合线，复合线方向为自西向东或者自北向南。

2、 工程应用---生成里程文件---由纵断面线生成---添加

3、 选择先前画的复合线，会提示横断面左边长度，例如沟渠的总宽为4M，输入4即可，假如沟渠总宽度为10M，输入10。然后提示横断面右边长度，同样输入4。命令行出现选择获取中桩位置，这里选择1鼠标定点，然后在需要画断面图的位置点左键，会出现很多横断面线。

4、 第三步完成后，就要把高程点移动到横断面线上去。（切记：移动高程点的时候一定要关对象捕捉）

5、 工程应用---高程点生成数据文件---无编码高程点（保存文件名如：斗灌（红）-7-（修复）高程数据.dat）

6、 工程应用---生成里程文件---由纵断面线生成---生成。选择画的复合线，高程点数据文件名选择第5步保存的高程数据、生成里程文件自己命名为：斗灌（红）-7-（修复）横断面里程文件.hdm、里程文件对应的数据文件名为：斗灌（红）-7-（修复）横断面数据.dat，输入完毕点确定。

7、 工程应用---绘断面图---根据里程文件。选择斗灌（红）-7-（修复）横断面里程文件.hdm。根据提示纵向改为1:100，横向1:200选择画断面图的位置。

二、 纵断面图的绘制 1、工程应用---生成里程文件---由复合线生成---普通断面。选择先前画的符合线。坐标数据文件名为：斗灌（红）-7-（修复）纵断面里程文件.hdm、里程文件名为：斗灌（红）-7-（修复）纵断面数据.dat

2、工程应用---绘断面图---根据里程文件。选择斗灌（红）-7-（修复）纵断面里程文件.hdm。根据提示纵向改为1:100，横向1:500选择画断面图的位置。

剖面图和断面图及画法教案

一、教学目标：

1. 让学生了解剖面图和断面图的概念及作用。

2. 培养学生掌握剖面图和断面图的画法技巧。

3. 提高学生分析、解决实际问题的能力。

二、教学内容：

1. 剖面图和断面图的定义及区别。

2. 剖面图和断面图的画法步骤。

3. 常见物体剖面图和断面图的绘制实例。

三、教学重点与难点：

1. 教学重点：剖面图和断面图的概念、画法步骤及应用。

2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。

四、教学方法：

1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。

2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。

3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。

五、教学准备：

1. 教案、PPT、黑板。

2. 绘图工具（如直尺、圆规、橡皮等）。

3. 实物模型或图片。

4. 练习题及答案。

六、剖面图和断面图的定义及区别 1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。

2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。

七、剖面图和断面图的画法步骤

1. 确定视图位置和切割/断裂线。

2. 画出物体外部轮廓。

3. 画出切割面/断裂面的形状。

4. 填充切割面/断裂面。

5. 标注尺寸和文字说明。

八、常见物体剖面图和断面图的绘制实例

1. 圆柱体剖面图和断面图。

2. 棱柱体剖面图和断面图。

3. 球体剖面图和断面图。

4. 复杂物体剖面图和断面图。

九、剖面图和断面图在工程中的应用

1. 建筑设计：展示建筑内部结构和布局。

2. 机械设计：展示机械内部零件的形状和结构。

3. 电子设计：展示电子元件的内部结构。

4. 工艺品制作：展示工艺品的内部造型和纹理。

十、练习与巩固

1. 绘制指定物体的剖面图和断面图。

2. 分析实际问题，运用剖面图和断面图进行解答。

3. 完成练习题，巩固所学知识。 十一、总结与评价

科技信息．　计算机与网络　

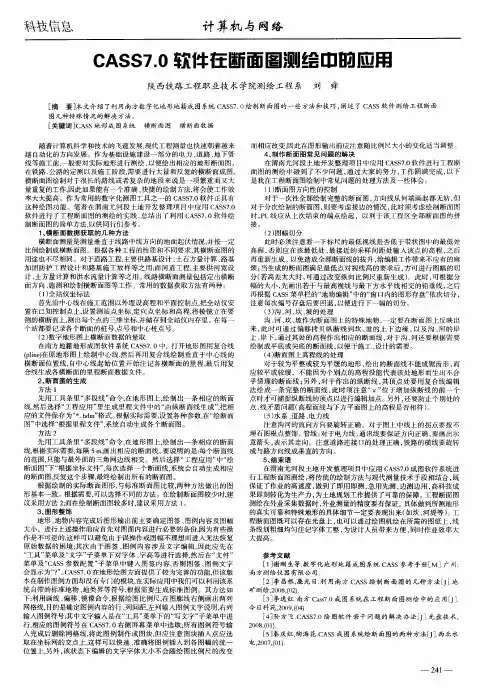

ＣＡＳＳ７．０软件在断面国测绘巾的应用　

陕西铁路工程职业技术学院测绘工程系　刘舜　［摘要］本文介绍了利用南方数字化地形地籍成图系统ＣＡＳＳ７　０绘制断面图的一些方法和技巧，阐述了ＣＡＳＳ软件测绘工程断面　图几种特殊情况的解决方法。　［关键词］ＣＡＳＳ地形成图系统　横断面图　横断面数据　随着计算机科学和技术的飞速发展，现代工程测量也快速朝着越来　越自动化的方向发展。作为基础设施建设一部分的电力、道路、地下管　线等施工前，一般要对实际地形进行测绘，以便绘出相应的地形断面图，　在铁路、公路的定测以及施工阶段，需要进行大量和反复的横断面成图，　横断面图绘制对于很长的路线或者复杂的地段来说是一项繁重而又大　量重复的工作，因此如果能有一个准确、快捷的绘制方法，将会使工作效　率大大提高。作为常用的数字化测图工具之一的ＣＡＳＳ７．０软件正具有　这种绘图功能。笔者在渭南尤河段土地开发整理项目中应用ＣＡＳＳ７．０　软件进行了工程断面图的测绘的实践，总结出了利用ＣＡＳＳ７．０软件绘　制断面图的简单方法，以供同行们参考。　１、横断面数据获取的几种方法　横断面测量是测量垂直于线路中线方向的地面起伏情况，并按一定　比例绘制成横断面图。根据各种工程的性质和不同要求，其横断面图的　用途也不尽相同。对于道路工程，主要供路基设计、土石方量计算、路基　加固防护工程设计和路基施工放样等之用；而河道工程，主要供河宽设　计、土方量计算和洪水流量计算等之用。线路横断面测量包括定出横断　面方向、施测和绘制横断面图等工作。常用的数据获取方法有两种：　（１）全站仪坐标法　首先沿中心线在施工范围以外埋设高程和平面控制点，把全站仪安　置在已知控制点上，设置测站点坐标，定向点坐标和高程，将棱镜立在要　测的横断面上，测出每个点的三维坐标，并储存到全站仪内存里。在每一　个站都要记录各个断面的桩号，点号和巾心桩点号。　（２）数字地形图上横断面数据的量取　在南方地籍地形成图软件系统ＣＡＳＳ７．０中，打开地形图用复合线　（ｐｌｉｎｅ）在原地形图上绘制中心线，然后再用复合线绘制垂直于中心线的　横断面位置线，自中心线起始位置开始注记各横断面的里程，最后用复　合线生成各横断面的里程断面数据文件。　２、断面图的生成　方法１　先用工具条里“多段线”命令，在地形图上，绘制出一条相应的断面　线，然后选择“工程应用”里生成里程文件中的“由纵断面线生成”，把相　应的文件保存为“　．ｈｄｍ”格式。根据实际需要，设置各种参数，在“绘断面　图”中选择“根据里程文件”，系统自动生成各个断面图。　方法２　先用工具条里“多段线”命令，在地形图上，绘制出一条相应的断面　线，根据实际需要，每隔５　ｍ，画出相应的断面线。要说明的是：每个断面线　的范围，只能与最外面的三角网边线相交。然后选择“工程应用”中“绘　断面图”下“根据坐标文件”，每次选择一个断面线，系统会自动生成相应　的断面图，反复这个步骤，最终绘制出所有的断面图。　根据绘制的实际断面图形，与标准断面图比较，两种方法做出的图　形基本一致。根据需要，可以选择不同的方法。在绘制断面图较少时，建　议采用方法２；而在绘制断面图较多时，建议采用方法１。　３、图形整饰　地形、地物内容完成后图形输出前主要确定图签、图例内容及图幅　大小。进行上述操作前应首先对图面内容进行必要的备份，因为有些操　作是不可逆的，这样可以避免由于误操作或图幅不理想而进入无法恢复　原始数据的困境；其次由于图签、图例内容涉及文字编辑，因此应先在　“工具”菜单及“文字”子菜单下对字体、字高等进行选择然后在“文件”　菜单及“ＣＡＳＳ参数配置”子菜单中键入图签内容，否则图签、图例文字　会显示为“？”。ＣＡＳＳ７．０在地形绘图方面提供了较为完善的功能，但该版　本在制作图例方面却没有专门的模块，在实际应用中我们可以利用该系　统自带的标准地物、地类界等符号，根据需要生成标准图例。其方法如　下：利用画线、偏移、镜像命令，根据绘图比例尺，在图廓线右侧画出两列　网格线，目的是确定图例内容的行、列间距，左列输入图例文字说明，右列　输入图例符号；其中文字输入是在“工具”菜单下的“写文字”子菜单中进　行，相应的图例符号在ＣＡＳＳ７．０右侧屏幕菜单中选取；所有图例符号输　入完成后删除网格线，将此图例制作成图块，但应注意图块插入点应选　取在坐标网的交点上，这样可以快速、准确将图例插入到各图幅的统一　位置上，另外，该状态下编辑的文字字体大小不会随绘图比例尺的改变　而相应改变，因此在图形输出前应注意随比例尺大小的变化适当调整。　４、制作断面图常见问题的解决　在渭南尤河段土地开发整理项目中应用ＣＡＳＳ７．０软件进行工程断　面图的测绘中碰到了不少问题，通过大家的努力，工作圆满完成，以下　是我在工程断面图绘制中常见问题的处理方法及一些体会：　（１）断面图方向性的控制　对于一次性全部绘制完整的断面图，方向线从何端画起都无妨，但　对于分次绘制的断面图，则要考虑接边的情况，此时须考虑绘制断面图　时，ＰＬ线应从上次结束的端点绘起，以利于该工程区全部断面图的拼　接。　（２）图幅切分　此时必须注意看一下标尺的最低视线是否低于带状图中的最低处　高程，否则应在该最低处、最接近的采样间距处输入该点的高程，之后　再重新生成。以免造成全部断面线的拔升，给编辑工作带来不应有的麻　烦；当生成的断面图满足最低点对视线高的要求后，方可进行图幅的切　分（若高差太大时，可通过改变纵向比例尺重新生成）。此时，可根据分　幅的大小，先画出若干与最高视线与最下方水平线相交的铅垂线，之后　再根据ＣＡＳＳ菜单栏的“地物编辑”中的“窗口内的图形存盘”依次切分，　注意每次编号存盘后要回退，以便进行下一幅的切分。　（３）沟、河、坎、坡的处理　沟、河、坎、坡作为断面图上的特殊地物，一定要在断面图上反映出　来，此时可通过偏移拷贝纵断线到坎、坡的上下边缘，以及沟、河的岸　上、岸下，通过其处的高程作出相应的断面线，对于沟、河还要根据需要　绘制成平底或尖底的断面线，以便于施工、设计的需要。　（４）断面图上高程线的处理　对于较为平整或较为平缓的地形，绘出的断面线不能成锯齿形，而　应较平或较缓，不能因为个别点的高程没能代表该处地形而生出不合　乎情理的断面线；另外，对于作出的纵断线，其顶点处要用复合线编辑　法绘成一条完整的断面线，此时须注意“×”位于增加纵断线的前一个　点时才可捕捉纵断线的顶点以进行编辑加点。另外，还要防止个别处的　点、线矛盾问题（高程面线与下方平面图上的高程是否相符）。　（５）水系、道路、电力线　注意沟河的流向方向要旋转正确。对于图上中线上的拐点要按不　埋石图根点整饰。管线：对于电力线、通讯线要保证方向正确，要画出示　意箭头，表示其走向。注意道路连接口的处理正确，铁路的横线要旋转　成与路方向线成垂直的方向。　５、结束语　在渭南尤河段土地开发整理项目中应用ＣＡＳＳ７．０成图软件系统进　行工程断面图测绘，将传统的绘制方法与现代测量技术手段相结合，既　保证了作业的高速度，做到了即用即测，急用先测，边测边用，高科技成　果即刻转化为生产力，为土地规划工作提供了可靠的保障。工程断面图　测绘在外业采集数据时，外业测量的精度要有保证。具体做到所测地形　的真实可靠和特殊地形的具体细节一定要表现出来（如坎、河堤等）。工　程断面图既可以存在光盘上，也可以通过绘图机绘在所需的图纸上，线　条线划粗细均匀注记字体工整，为设计人员带来方便，同时作业效率大　大提高。　参考文献　［１］谢刚生等．数字化地形地籍成图系统ＣＡＳＳ参考手册［Ｍ］广州：　南方测绘仪器有限公司．　［２］李昌根，廉光日．利用南方ＣＡＳＳ绘制断面图的几种方法『Ｊ］地　矿测绘，２００８，（０２１．　［３］李逸红．南方Ｃａｓｓ７．０成图系统在工程断面图测绘中的应用［Ｉ］　今日科苑，２００９，（０４）　［４］孙方飞．ＣＡＳＳ７．０绘图软件若干问题的解决办法［『ｊｌ光盘技术，　２００８，（Ｏ１）．　［５］秦庆红，陶海花．ＣＡＳＳ成图系统绘断面图的两种方法［Ｉ］西北水　电，２００７，（Ｏ１）．　

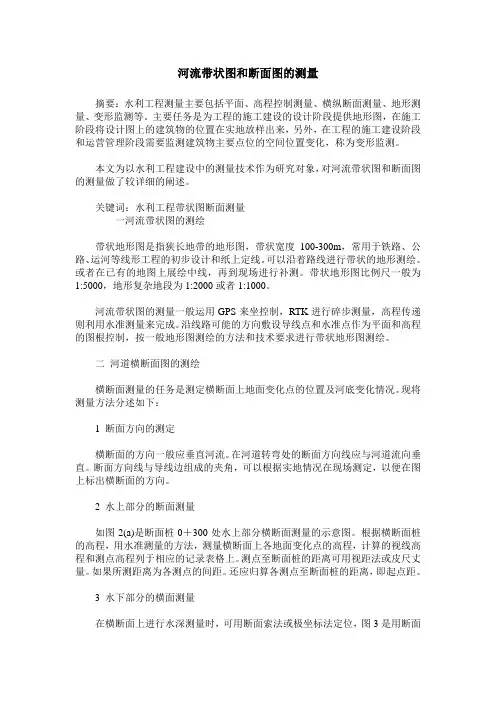

河流带状图和断面图的测量

摘要：水利工程测量主要包括平面、高程控制测量、横纵断面测量、地形测量、变形监测等。主要任务是为工程的施工建设的设计阶段提供地形图，在施工阶段将设计图上的建筑物的位置在实地放样出来，另外，在工程的施工建设阶段和运营管理阶段需要监测建筑物主要点位的空间位置变化，称为变形监测。

本文为以水利工程建设中的测量技术作为研究对象，对河流带状图和断面图的测量做了较详细的阐述。

关键词：水利工程带状图断面测量

一河流带状图的测绘

带状地形图是指狭长地带的地形图，带状宽度100-300m，常用于铁路、公路、运河等线形工程的初步设计和纸上定线。可以沿着路线进行带状的地形测绘。或者在已有的地图上展绘中线，再到现场进行补测。带状地形图比例尺一般为1:5000，地形复杂地段为1:2000或者1:1000。

河流带状图的测量一般运用GPS来坐控制，RTK进行碎步测量，高程传递则利用水准测量来完成。沿线路可能的方向敷设导线点和水准点作为平面和高程的图根控制，按一般地形图测绘的方法和技术要求进行带状地形图测绘。

二 河道横断面图的测绘

横断面测量的任务是测定横断面上地面变化点的位置及河底变化情况。现将测量方法分述如下：

1 断面方向的测定

横断面的方向一般应垂直河流。在河道转弯处的断面方向线应与河道流向垂直。断面方向线与导线边组成的夹角，可以根据实地情况在现场测定，以便在图上标出横断面的方向。

2 水上部分的断面测量

如图2(a)是断面桩0＋300处水上部分横断面测量的示意图。根据横断面桩的高程，用水准测量的方法，测量横断面上各地面变化点的高程，计算的视线高程和测点高程列于相应的记录表格上。测点至断面桩的距离可用视距法或皮尺丈量。如果所测距离为各测点的间距。还应归算各测点至断面桩的距离，即起点距。

3 水下部分的横面测量

在横断面上进行水深测量时，可用断面索法或极坐标法定位，图3是用断面

索法测量的示意图。
