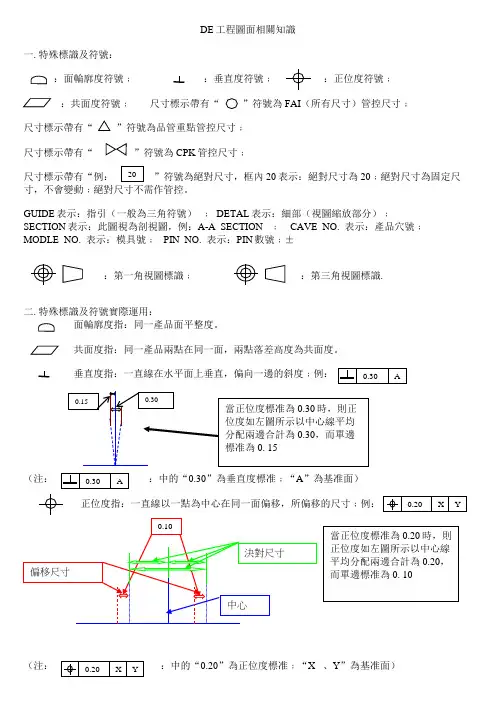

DE工程圖面相關知識
一. 特殊標識及符號：
：面輪廓度符號﹔ ：垂直度符號﹔ ：正位度符號﹔
：共面度符號﹔ 尺寸標示帶有“ ”符號為FAI（所有尺寸）管控尺寸﹔
尺寸標示帶有“ ”符號為品管重點管控尺寸﹔
尺寸標示帶有“ ”符號為CPK管控尺寸﹔
尺寸標示帶有“例： ”符號為絕對尺寸，框內20表示：絕對尺寸為20﹔絕對尺寸為固定尺寸，不會變動﹔絕對尺寸不需作管控。
GUIDE表示：指引（一般為三角符號） ﹔ DETAL表示：細部（視圖縮放部分）﹔
SECTION表示：此圖視為剖視圖，例：A-A SECTION ﹔ CAVE NO. 表示：產品穴號﹔
MODLE NO. 表示：模具號﹔ PIN NO. 表示：PIN數號﹔±
：第一角視圖標識﹔ ：第三角視圖標識.
二. 特殊標識及符號實際運用：
面輪廓度指：同一產品面平整度。
共面度指：同一產品兩點在同一面，兩點落差高度為共面度。
垂直度指：一直線在水平面上垂直，偏向一邊的斜度﹔例：
（注： ：中的“0.30”為垂直度標准﹔“A”為基准面）
正位度指：一直線以一點為中心在同一面偏移，所偏移的尺寸﹔例：
（注： ：中的“0.20”為正位度標准﹔“X 、Y”為基准面） 20
0.30 A
0.30 0.15 當正位度標准為0.30時，則正位度如左圖所示以中心線平均分配兩邊合計為0.30，而單邊標准為0. 15
0.30 A
0.20 X Y 當正位度標准為0.20時，則正位度如左圖所示以中心線平均分配兩邊合計為0.20，而單邊標准為0. 10
中心 0.10
偏移尺寸 決對尺寸 0.20 X Y
共面度指：几個點在同一平面，高低落差度﹔例：
：第三角視圖方法：從那個方向（面）視圖就從方向（面）畫圖﹔例：
目录
一 建筑电气工程图基本知识 .................................................. 2
（一）、建筑电气工程施工图概念 ..................................... 2
（二）、建筑电气工程图的类别.......................................... 2
（三）、建筑电气工程施工图的组成 ................................ 3
二 电气工程图的识读 ................................................................ 3
（一）、常用的文字符号及图形符号 ................................ 3
（二）、读图的方法和步骤 ................................................... 4
（一）、模拟项目图纸组成 ................................................. 18
（二）、电力系统的组成 ..................................................... 18
（三）、总干线 ........................................................................ 18
（四）、配电系统识读 .......................................................... 18
（五）、平面图 ........................................................................ 19
模块五 综掘工作面能风与安全基本知识
掘进通风的主要任务是为掘进工作面的工作人员提供足够的新鲜空气；冲淡、排除掘进工作面的有害气体及粉尘；创造良好的工作环境。
课题一 掘进通风技术
任务一
知识点 了解矿井通风的任务
掌握矿井空气成分及矿内空气成分变化规律
能力点 掌握矿井空气成分的分析方法
任务目标 分析空气成分写出结论报告
一、新鲜风流与污浊风流
地面空气进入矿井以后即称为矿井空气。矿井空气由于受到井下各种自然因素和生产过程的影响，其与地面空气在成分和质量上有着程度不同的区别。一般来说，将井巷中经过用风地点以前、受污染程度较轻的进风巷道内的空气，称为新鲜空气；经过用风地点以后、受污染程度较重的回风巷道内的空气，称为污浊空气。
１、矿内有害气体的性质及来源
（１）一氧化碳
一氧化碳是一种无色、无味的气体，相对密度为0。97，微溶于水，能与空气均匀地混合。一氧化碳能燃烧，当空气中一氧化碳浓度在13%——75%时有爆炸的危险。
一氧化碳与人本血液中血红素的亲和能力比氧气大250——300倍。一旦一氧化碳进入人体后，首先就与血液中的血红素相结合，因而减少了血红素与氧结合的机会，。从而造成人体血液的“窒息”。由于一氧化碳与血红素结合后，生成鲜红色的碳氧血红素，故一氧化碳中毒最显著的特征是中毒者黏膜和皮肤均呈樱桃红色。
（２）硫化氢
硫化氢无色、微甜、有浓烈的臭鸡蛋味。相对密度为１。１９，易溶于水，可能积存于旧巷的积水中。硫化氢剧毒，有强烈的刺激作用。其主要来源：有机物腐烂，含硫矿物的水解，矿物氧化和燃烧，从老空区和旧巷积水中放出。
（３）二氧化氮
二氧化氮是一种褐红色的气体，有强烈的刺激气味，相对密度为１。５９，易溶于水。二氧化氮中毒有潜伏期，中毒者指头出现黄色斑点，并出现严重咳嗽、呕吐甚至死亡。主要来源于井下爆破工作。
（４）二氧化硫 无色、有强烈的硫黄气味及酸味，其相对密度为２。２２。在风速较小时，易积于巷道的底部。主要来源：含硫矿物的氧化与自燃，在含硫矿物中爆破，以及从含硫矿层中涌出。

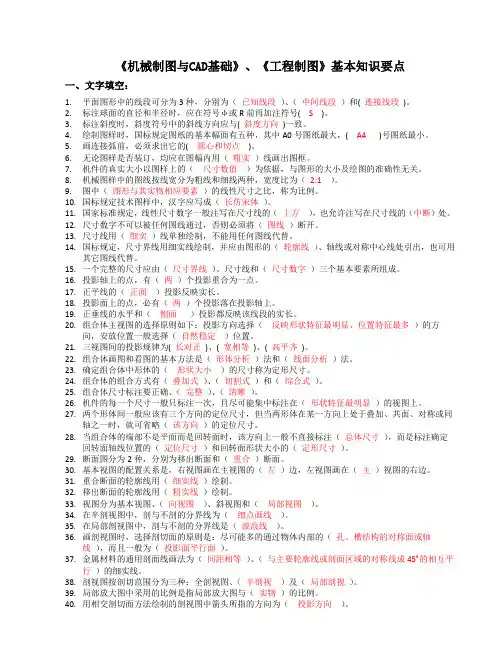

《机械制图与CAD基础》、《工程制图》基本知识要点
