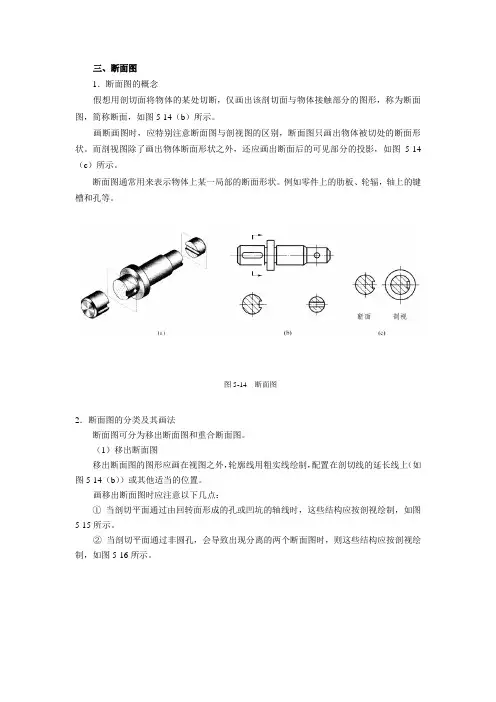

三、断面图
1．断面图的概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称断面，如图5-14（b）所示。
画断画图时，应特别注意断面图与剖视图的区别，断面图只画出物体被切处的断面形状。而剖视图除了画出物体断面形状之外，还应画出断面后的可见部分的投影，如图5-14（c）所示。
断面图通常用来表示物体上某一局部的断面形状。例如零件上的肋板、轮辐，轴上的键槽和孔等。
2．断面图的分类及其画法
断面图可分为移出断面图和重合断面图。
（1）移出断面图
移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上（如图5-14（b））或其他适当的位置。
画移出断面图时应注意以下几点：
① 当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制，如图5-15所示。
② 当剖切平面通过非圆孔，会导致出现分离的两个断面图时，则这些结构应按剖视绘制，如图5-16所示。
图5-14 断面图 图5-15 移出断面 （一）
③ 由两个或多个相交的削切平面剖切得出的移出断面图，中间一般应断开绘制，如图5-17所示。
（2）重合断面图
重合断面图的图形应画在视图之内，断而轮廓线用细实线绘出。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，如图5-18所示。
图5-16 移出断面 （二） 图5-17 移出断面 （三）
图5-18 重合断面 （一） 图5-19 重合断面 （二）
3．断面图的标注
（1）移出断面图的标注 一般应在断面图的上方标注移出断面图的名称“×-×”（×为大写拉丁字母）。在相应的视图上用剖切符号表示剖切位置和投射方向（用箭头表示），并标注相同的字母，如图5-16所示。
移出断面图的标注及其可以省略标注的一些场合见表5-3。

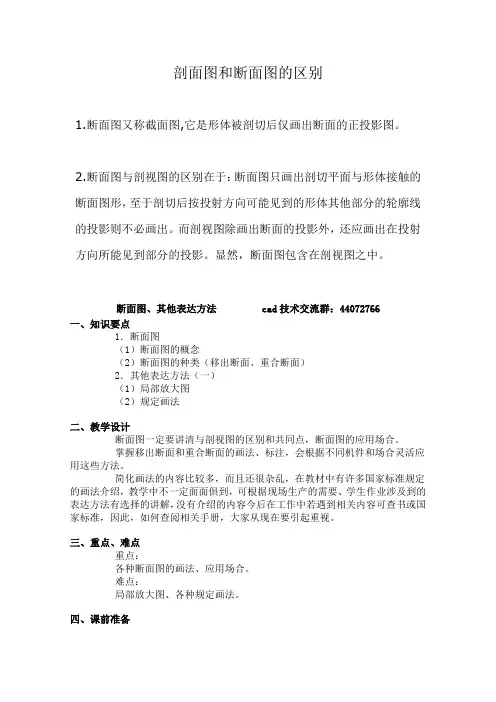

剖面图和断面图的区别
1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。
2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。显然，断面图包含在剖视图之中。
断面图、其他表达方法 cad技术交流群：44072766
一、知识要点
1．断面图
（1）断面图的概念
（2）断面图的种类（移出断面、重合断面）
2．其他表达方法（一）
（1）局部放大图
（2）规定画法
二、教学设计
断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。
掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。
简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。
三、重点、难点
重点：
各种断面图的画法、应用场合。
难点：
局部放大图、各种规定画法。
四、课前准备 准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。
熟悉课件、模型、机件、图纸。
五、教学内容
（一）断面图
1．断面图的概念
假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。
断面图主要用来表示机件断面的形状。断面图与剖视图的区别如图6—35所示。
图6—35 断面图与剖视图的区别
2．断面图的分类
（1）移出断面图

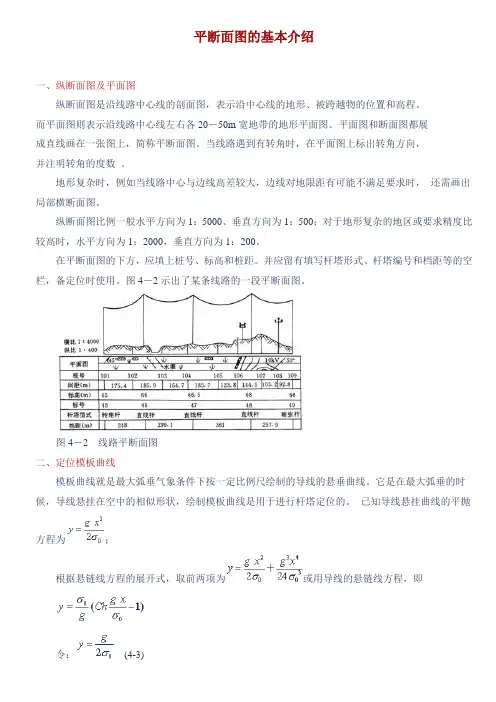

平断面图的基本介绍
一、纵断面图及平面图
纵断面图是沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。
而平面图则表示沿线路中心线左右各20－50m宽地带的地形平面图。平面图和断面图都展
成直线画在一张图上，简称平断面图。当线路遇到有转角时，在平面图上标出转角方向，
并注明转角的度数 。
地形复杂时，例如当线路中心与边线高差较大，边线对地限距有可能不满足要求时， 还需画出局部横断面图。
纵断面图比例一般水平方向为1：5000、垂直方向为1：500；对于地形复杂的地区或要求精度比较高时，水平方向为1：2000，垂直方向为1：200。
在平断面图的下方，应填上桩号、标高和桩距。并应留有填写杆塔形式、杆塔编号和档距等的空栏，备定位时使用。图4－2示出了某条线路的一段平断面图。
图4－2 线路平断面图
二、定位模板曲线
模板曲线就是最大弧垂气象条件下按一定比例尺绘制的导线的悬垂曲线。它是在最大弧垂的时候，导线悬挂在空中的相似形状，绘制模板曲线是用于进行杆塔定位的。 已知导线悬挂曲线的平抛方程为；
根据悬链线方程的展开式，取前两项为或用导线的悬链线方程，即
令： (4-3)
显然，在一定气象条件下，K是个常数。
则导线悬垂曲线的前述三种方程分别变为：
(4-4)
或 (4-5)
或 (4-6)
在绘制定位模板曲线时，上列各式中
g—最大垂直弧垂时的比载（N/m·mm2)；
σ0—最大垂直弧垂时的导线水平应力（MPa）式(4－4)～式(4－6)所表示的曲线叫最大垂直弧垂曲线，也叫模板曲线，把它按一定比例尺刻在透明的赛璐珞板（1－2mm厚）上，就是弧垂模板，称为通用弧垂模板(也叫热线板)。
应当注意，模板曲线的比例尺应和所用平断面图的比例尺相同。
模板曲线通常绘制成和纵轴对称形式，横方向的总长度约为代表档距的2－3倍，一般平原地区可取±400m.。模板上应标明K值和比例尺。模板的形状示于图4－3。
剖面图和断面图的区别
1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。
2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。显然，断面图包含在剖视图之中。
断面图、其他表达方法 cad技术交流群：44072766
一、知识要点
1．断面图
（1）断面图的概念
（2）断面图的种类（移出断面、重合断面）
2．其他表达方法（一）
（1）局部放大图
（2）规定画法
二、教学设计
断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。
掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。
简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。
三、重点、难点
重点：
各种断面图的画法、应用场合。
难点：
局部放大图、各种规定画法。
四、课前准备 准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。
熟悉课件、模型、机件、图纸。
五、教学内容
（一）断面图
1．断面图的概念
假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。
断面图主要用来表示机件断面的形状。断面图与剖视图的区别如图6—35所示。
图6—35 断面图与剖视图的区别
2．断面图的分类
（1）移出断面图
