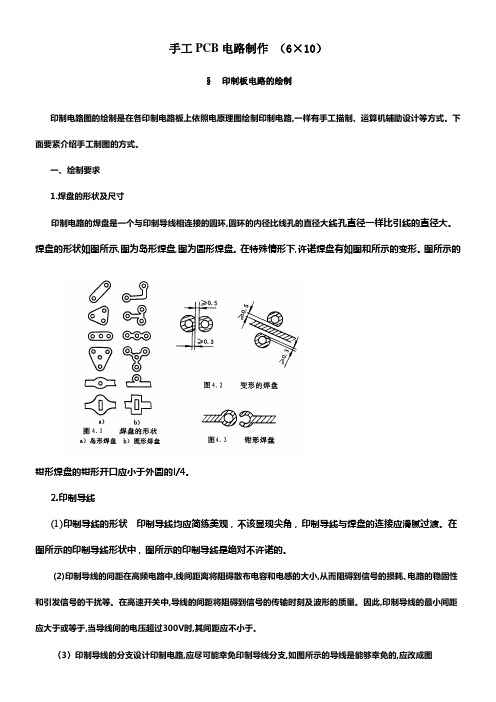

手工PCB电路制作（6×10）§印制板电路的绘制印制电路图的绘制是在各印制电路板上依照电原理图绘制印制电路,一样有手工描制、运算机辅助设计等方式。

下面要紧介绍手工制图的方式。

一、绘制要求1.焊盘的形状及尺寸印制电路的焊盘是一个与印制导线相连接的圆环,圆环的内径比线孔的直径大线孔直径一样比引线的直径大。

焊盘的形状如图所示,图为岛形焊盘,图为圆形焊盘。

在特殊情形下,许诺焊盘有如图和所示的变形。

图所示的钳形焊盘的钳形开口应小于外圆的l/4。

2.印制导线(1)印制导线的形状印制导线均应简练美观，不该显现尖角，印制导线与焊盘的连接应滑腻过渡。

在图所示的印制导线形状中，图所示的印制导线是绝对不许诺的。

(2)印制导线的问距在高频电路中,线间距离将阻碍散布电容和电感的大小,从而阻碍到信号的损耗、电路的稳固性和引发信号的干扰等。

在高速开关中,导线的间距将阻碍到信号的传输时刻及波形的质量。

因此,印制导线的最小间距应大于或等于,当导线间的电压超过300V时,其间距应不小于。

〈3〉印制导线的分支设计印制电路,应尽可能幸免印制导线分支,如图所示的导线是能够幸免的,应改成图所示的那样。

(4)印制导线的宽度在同一块叩制电附但又五,际跑到外,具他印制导线的宽度应尽可能一致。

印制导线的宽度要紧与通过该导线的电流有关。

因为导线的截面积过小,通过电流时导线就会发烧,温度太高,导线就会从基板上剥落或起翘。

因此,导线的宽度不能过小,一样均大于。

二、布线的方式在一张纸上画出印制电路板所有的准确尺寸,并按实物排列方案画出印制板电路接线图,这时最好用铅笔勾画,便于不断地修改。

印制电路中各元件之间的接线安排方式如下:1.印制电路不许诺有交叉电路。

关于可能交叉的线条,可用"钻"与"绕"两种方法解决。

即让某引线从别的电阻、电容、三极管等元器件脚下的间隙处"钻"过去,或从可能交叉的某条引线的一端"绕"过去。

印制电路板的制作电路原理绘制流程1.首先，将电路原理图绘制在电路板上。

First, draw the circuit schematic on the circuit board.2.然后，在电路板上放置所有必要的元件。

Next, place all the necessary components on the circuit board.3.接下来，连接所有元件并绘制电路路径。

After that, connect all the components and draw the circuit pathways.4.然后进行光敏胶覆盖和曝光，以形成电路图案。

Then, perform photoresist coating and exposure to form the circuit pattern.5.接着进行腐蚀，以去除多余的铜箔。

Next, etch the board to remove excess copper foil.6.此时，便可清洗和干燥电路板。

Now, the circuit board can be cleaned and dried.7.继续对电路板进行表面处理，以防止氧化。

Proceed with surface treatment of the circuit board to prevent oxidation.8.接着进行图案打印，将需要的标记印上电路板。

Then proceed with pattern printing to mark the required labels on the circuit board.9.下一步是进行最终的焊接和组装。

The next step is the final soldering and assembly.10.最后进行功能测试和质量检查。

Finally, perform functionality testing and quality inspection.11.这些步骤是制作印制电路板的基本流程。

印刷电路板制作流程的介绍课件 (一)印刷电路板( Printed Circuit Board，简称PCB) 是一种非常常用的电子元器件，是现代电子制造中不可或缺的一环，其制作流程分为如下几个步骤。

一、原材料准备印刷电路板的制作需要原始材料。

例如，基板（FR-4,铝基板、PTFE 等), 电化铜箔，感光胶（光敏剂）,耐蚀剂，锡/金/银等化学镀层剂. 其中，基板（FR-4,铝基板、PTFE等)是最常见的材料。

二、制作图纸设计者需要制作一份电路板的图纸，图纸包括电路原理图、PCB布局图、PCB元件位置图、PCB电路路线图等。

三、制作电路板的工艺流程1. 印刷图形制造：将感光胶涂覆在铜箔上，然后用UV曝光机将胶紫外线照射，使得感光胶暴露出铜箔，上面的电路线路细节。

曝光时间长短需要根据感光胶的配方以及PCB线路粗细等因素进行确定。

2. 蚀刻：将图纸通过打印机印在感光胶片上，通过显影、清洗、蚀刻完成板路加工。

核心流程是“刻蚀”：将经过暴光照射的铜箔表面相应的地方加铁氯化物或其他液体ETCH在一段时间后就将非线路部分的铜箔蚀去了，留下来的部分就是我们所需要的电路线路。

3. 清洗：清洗后，去掉感光胶的部分，露出铜箔电路线路。

蚀刻后会有许多杂质和基材，需要用稀酸类去除这些杂质，将PCB表面清洁无残留。

4. 化学镀金：经过蚀刻和清洗的电路表面是不容易直接焊接的，一般在焊接前，我们需要给其镀上金或者锡等化学元素，以增强导电性。

PCB表面通常可以涂上化学镀金剂，经过一定时间的反应，金就会沉积在PCB表面焊盘和线路上，镀金后制成的PCB更加的耐腐蚀和耐用。

五、测试与检验最后，PCB加工完成后，我们需要对其进行外观检查，进行通电测试，保证没有划伤或者导通不良等问题比如短路、断路等问题，以确保电路板的可用性。

总结PCB制作流程简单，实际上PCB制作需要有制作经验的人员操作，也需要严格的品质管理体系。

随着科技的不断进步，在PCB制作的全过程中涉及到各种材质、化学试剂，PCB表面的线路、焊盘压铜、环氧树脂包覆等环节都需要细心、谨慎的处理，任何一个环节的失误，都会给成品制造带来很大的影响。

•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。

设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。

确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。

热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。

信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。

电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。

设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。

实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。

3. 调试电路，确保功能正常。

材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。

5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。

6. 调试电路，确保功能正常。

030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。

3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。

1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。

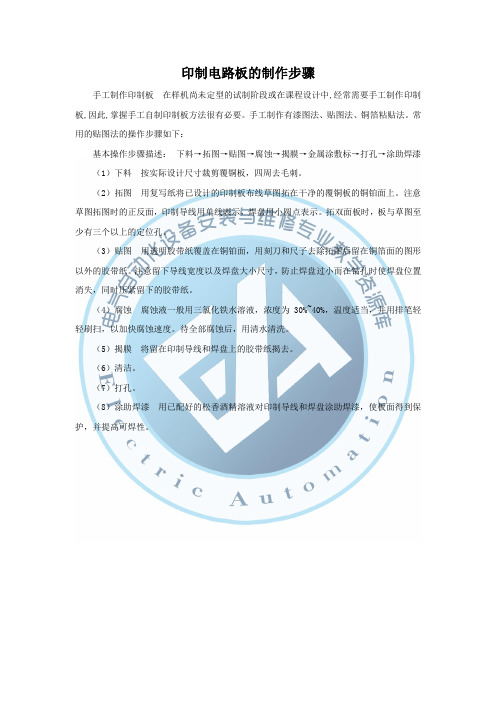

印制电路板的制作步骤
手工制作印制板在样机尚未定型的试制阶段或在课程设计中,经常需要手工制作印制板,因此,掌握手工自制印制板方法很有必要。

手工制作有漆图法、贴图法、铜箔粘贴法。

常用的贴图法的操作步骤如下：
基本操作步骤描述：下料→拓图→贴图→腐蚀→揭膜→金属涂敷标→打孔→涂助焊漆（1）下料按实际设计尺寸裁剪覆铜板，四周去毛刺。

（2）拓图用复写纸将已设计的印制板布线草图拓在干净的覆铜板的铜铂面上。

注意草图拓图时的正反面，印制导线用单线表示，焊盘用小圆点表示。

拓双面板时，板与草图至少有三个以上的定位孔。

（3）贴图用透明胶带纸覆盖在铜铂面，用刻刀和尺子去除拓图后留在铜箔面的图形以外的胶带纸。

注意留下导线宽度以及焊盘大小尺寸，防止焊盘过小而在钻孔时使焊盘位置消失，同时压紧留下的胶带纸。

（4）腐蚀腐蚀液一般用三氯化铁水溶液，浓度为30%~40%，温度适当，并用排笔轻轻刷扫，以加快腐蚀速度。

待全部腐蚀后，用清水清洗。

（5）揭膜将留在印制导线和焊盘上的胶带纸揭去。

（6）清洁。

（7）打孔。

（8）涂助焊漆用已配好的松香酒精溶液对印制导线和焊盘涂助焊漆，使板面得到保护，并提高可焊性。

一、引言印制电路板（Printed Circuit Board，PCB）是现代电子设备中不可或缺的一部分，其设计质量直接影响着电子产品的性能和稳定性。

对PCB的基本设计流程进行深入了解和掌握对于电子工程师来说至关重要。

二、原理图设计1. 在进行PCB设计之前，首先需要进行原理图设计。

原理图是电路板设计的基础，它需要清晰展现电子产品的各个部分以及它们之间的连接关系。

2. 在原理图设计过程中，需要考虑电路的功能、输入输出端口、电源等各个方面，确保在PCB设计过程中能够有效地传导电路。

三、布局设计1. 布局设计是PCB设计的关键一步，它直接决定了电子元件在电路板上的位置。

合理的布局设计能够减小电路之间的干扰，提高电路的稳定性和可靠性。

2. 在布局设计中，需要考虑电子元件之间的连接线路、电子元件的尺寸和散热要求等因素，确保布局的合理性。

3. 还需要考虑电子元件与外壳之间的间距，以确保电路板能够与外壳完美适配。

四、连接设计1. 连接设计是PCB设计中非常重要的一环，它涉及到电子元件之间的连线方式以及信号的传输问题。

2. 在进行连接设计时，需要考虑信号线的长度、宽度和走向，以确保信号传输的可靠性和稳定性。

3. 还需要避免信号线之间的干扰，可以采用分层布线或者差分信号线的设计方式来解决这一问题。

五、绘制PCB板1. 绘制PCB板是PCB设计的最后一步，通过将布局设计和连接设计转化为实际的电路板图纸，来完成整个PCB设计过程。

2. 在绘制PCB板的过程中，需要考虑电路板的材料、厚度以及工艺要求，以确保设计出的PCB板符合电子产品的实际要求。

六、加工制造1. 完成PCB设计后，还需要将设计图纸发送给PCB制造厂进行加工制造。

在此过程中，需要与制造厂沟通好相关的技术要求和工艺流程。

2. 制造厂将按照设计图纸进行板材切割、铜箔覆盖、光阻覆盖、电路板外层及内层成像、化学镀铜、掩膜、插孔、铆针、锣边、电镀金、抛光、试板成品等一系列流程进行PCB板加工制造。

印制电路板的制作电路原理绘制流程英文回答：To begin with, the process of designing a circuit schematic for a printed circuit board (PCB) involves several steps. First, I need to gather all the necessary information and specifications for the circuit, such as the desired functionality, component requirements, and any specific constraints. This can be done through discussions with the client or by referring to a design brief.Once I have a clear understanding of the circuit requirements, I can start the actual schematic design. I typically use a computer-aided design (CAD) software like Altium Designer or Eagle to create the circuit schematic. These tools provide a user-friendly interface with a wide range of components and symbols that can be easily dragged and dropped onto the schematic canvas.I start by placing the main components of the circuit,such as microcontrollers, sensors, and power supplies, and then connect them using appropriate symbols and lines to represent the electrical connections. It's important to ensure that the connections are properly labeled and organized to avoid confusion during the later stages of the PCB layout.During the schematic design process, I also need to consider factors such as signal integrity, power distribution, and grounding. This involves adding decoupling capacitors, signal conditioning circuits, and proper grounding techniques to ensure the circuit operates reliably and efficiently.Once the schematic design is complete, I perform a thorough review to check for any errors or inconsistencies. This includes verifying the connections, checking for design rule violations, and ensuring that the circuit meets all the required specifications. This step is crucial to avoid costly mistakes and ensure the circuit functions as intended.After the schematic design is finalized, I can proceed to the next stage, which is the PCB layout. In this step, I transfer the components and connections from the schematic into a physical layout on the PCB. This involves placing the components in their appropriate locations, routing the traces to establish the electrical connections, anddefining the board outline and layers.The PCB layout process requires careful consideration of factors such as component placement, signal integrity, thermal management, and manufacturability. I need to ensure that the components are properly spaced, the traces have appropriate widths and clearances, and the design can be manufactured without any issues.Once the PCB layout is complete, I perform a designrule check (DRC) to ensure that the layout meets all the manufacturing and assembly requirements. I also generate the necessary output files, such as Gerber files, for the fabrication of the PCB.In conclusion, the process of designing a circuitschematic and creating a printed circuit board involves several steps, including gathering requirements, creating the schematic, reviewing for errors, and performing the PCB layout. It requires attention to detail, knowledge of circuit design principles, and the use of specialized software tools. By following these steps and considering various factors, I can ensure the successful creation of a functional and reliable PCB.中文回答：首先，制作印制电路板（PCB）的电路原理图涉及几个步骤。

一般PCB基本设计流程如下：前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。

第一：前期准备。

这包括准备元件库和原理图。

“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。

在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。

元件库可以用peotel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。

原则上先做PCB的元件库，再做SCH的元件库。

PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。

PS：注意标准库中的隐藏管脚。

之后就是原理图的设计，做好后就准备开始做PCB设计了。

第二：PCB结构设计。

这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

第三：PCB布局。

布局说白了就是在板子上放器件。

这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。

就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。

然后就可以对器件布局了。

一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；以上就是PCB设计的主要流程，。
