电源管理器操作指南User’s manualPower Controller Sequencer Multiplexers说明书Professional Matrix SeriesRev.1.2目录一、安全操作指南 (3)二、产品简介 (4)1、应用范围 (4)2、远端控制及通讯接口说明 (4)三、面板示意图及控制电脑的连接 (5)1、前后面板示意图 (5)2、电源管理器与控制电脑的连接 (6)四、按键操作方法 (8)1、8路依次开闭 (8)2、单路开闭 (8)3、ID号设置 (8)4、开闭间隔时间设置 (8)5、预约开关机 (8)6、锁定 (8)五、产品技术参数 (8)六、控制协议 (19)2一、安全操作指南为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：1．系统接地。

系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。

2．禁止改变原设计。

禁止对本产品的机械和电器设计更改或增添任何部件。

否则。

本公司对由此所带来的后果不负责任。

3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。

4．机器内有220V高压部件，请勿打开机壳，以免触电。

5．不要将机器置于过冷或过热的地方。

6．设备电源在工作时会发热，因此要确保工作环境的良好通风。

以免温度过高而损坏机器。

7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。

8．在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：a.取下或重装设备的任何部件。

b.断开或重接设备的任何电器插头或其它连接。

9．非专业人士未经许可，请不要拆开机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

10.不要将任何化学品或液体洒在设备上或其附近。

11.本手册只作为用户操作指示，不作为维修服务用途。

3二、产品简介2.1应用范围1.面向各类数据中心机房电源与设备运行环境监测应用：数据中心各级别电源及环境监控（机柜级别电源及环境监控，设备级别电源及环境监控）2.电力，石油石化，电信基站等无人值守站电源控制和环境监测及与其他设备（空调，除湿器等）的联动。

pc-8a时序器说明书电源时序器的作用电源时序器的作用，用于控制用电设备的开启/关闭的时序器，是各类音响工程、电视广播系统、电脑网络系统及其它电气工程不可缺少的设备之一。

一般前面板设置总电源开关及两组的指示灯，一组是系统电源指示，一组是八路供电接口给电与否的状态指示，方便在现场使用。

背板配有八组受开关控制的AC电源插座，每组电源自动延时1.5秒动作，对受控的设备起保护作用，确保整个系统的稳定工作.每个独立的分组插座允许最大的电流是30A。

了解时序器的关键参数1.电源输入输出：输入电压，输入最大电流，输出电压，最大输出电流，通道数，插座类型。

2.前面板即控制界面：时序拨动开关；通道状态LED指示灯。

3.通道延时间隔，一般为固定值，1~1.5 s。

4.开关器件：即内部电源通断控制器，一般由继电器构成。

5.备用电源开关：防止时序器的控制器故障失去控制，关闭开关后，所有通道直通。

6.控制输入：一般有1路IO控制接口(TTL电平)，用于检测输出负载是否短路等。

7.控制通信：RS232控制接口，用于时序器之间的级联和管理，即系统的扩充，传输地址码和状态信息。

8.其他参数：如设备重量、规格、工作环境要求等。

有些功能强大的时序器中，还带有电压表、空气开关、电源滤波等功能。

另外，有些功能强大的时序器中，还带有电压表、空气开关、电源滤波等功能。

电源时序器使用方法1、启动开关时，时序器按顺序启动，关闭时，时序按逆时序关闭。

2、输出指示灯，显示1-X路电源插座工作状态，灯亮时表示该路对应的插座已通电，灯灭时表示该插座已断电。

3、电压显示表，总电源通电时显示当前电压。

4、直通插座，不受启动开关控制。

5、空气开关，防漏电短路超负荷自动跳闸，安全保护设备。

提示：电源时序器开启时，通电顺序是从CH1-CHx逐个启动，一般用电系统的启动顺序是从小功率到大功率设备逐个启动，或是从前级设备到后级设备逐个启动。

实际使用时，请按照各用电设备的实际情况插入时序器相应号数的输出插座。

电源时序器的标准
电源时序器标准，是指为保证电器设备的正常运行，对电源开关进行控制、保护和管理的技术规范。

具体包括如下几个方面：
1.电源时序控制信号的标准化：规定电源时序控制信号的名称、时序、电平等参数，确保不同制造厂家生产的设备之间互联互通。

2.电源开关时间的限制：规定电源开关的接通和断开时间限制，确保设备在运行和停止状态之间切换时不会损坏。

3.电源时序器的安全保护：规定电源时序器的过电流、过电压、短路等安全保护功能的要求，确保设备在异常情况下自动断电，防止损坏或引发火灾等危险。

4.电源时序器的标准化接口：规定电源时序器的标准化接口，使得不同制造厂家的设备可以进行互联互通。

5.电源时序器的检测和测试：规定电源时序器的检测和测试方法，以保证设备的质量和稳定性。

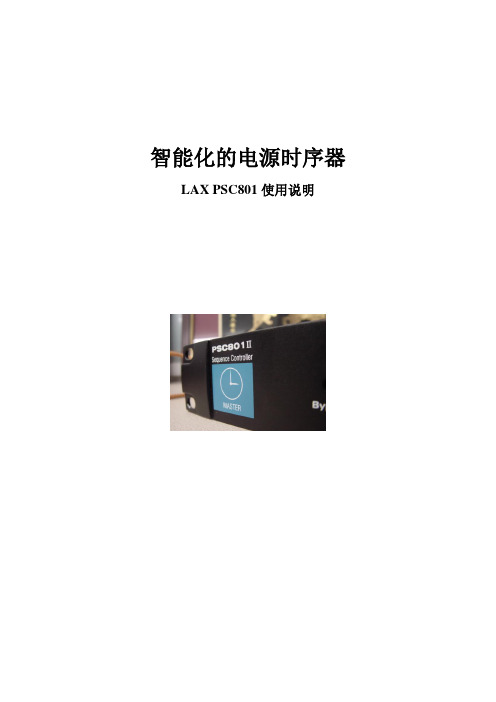

智能化的电源时序器LAX PSC801使用说明一、功能与用途：功能：PSC 801控制器能按顺序依次延时接通各输出插座的电源，并能按相反的顺序切断各输出插座的电源。

用途：时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。

这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材（如功放、喇叭等）可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。

由于其性能优越，将使系统管理员永远告别繁琐的操作。

用于控制系统用电设备的开启/切断的时序器，是音响工程、电视广播系统、电脑网络系统及其它电气工程必不可少的元素。

二、结构简介：1、面板主机：键盘：用于各种功能的控制输入，按照液晶显示屏的提示进行各种控制。

液晶显示屏：显示控制器的各种状态BYPASS：副机：指示灯：右侧红色灯是电源指示灯，灯亮时处在工作状态。

中间两排是输出插座状态指示灯，一个红灯和一个绿灯构成一对指示一个输出插座的状态，红灯亮绿灯暗表示该输出插座处于断开状态，反之亦然。

2、背板主机和副机有相同的背板输入电源线和输出插座：联机接口，右侧上下两个6.35座是用于多机联接的接口。

上一个接口称为输出接口或output，输出下联机的受控信号。

三、使用方法1、单机主机：主机各种功能的使用都是从menu开始；每次使用menu都要求输入密码。

当上电后，显示屏显示“psc801”，为初始状态。

此时才可以使用menu按钮，输入正确密码后才能将机器控制的各个电源输出打开，为开机状态。

在开机状态，显示屏显示当时电流电压值或当天的时间和日期，由enter键切换。

通过menu键可以使用机器的各种功能，它的功能包括：1 关机2 设置各台关机延时时间3 设置每台机输出电源的端口数4 修改日期和时间5 设置定时开关机时间6 修改密码menu—输入密码，显示的内容是各种的功能的菜单提示，用7、9键可以翻看。

PR680 PR680F注意事项警告:为了防止电气短路,请勿将设备置于有雨或潮湿的地方。

电器如遇水和其它液体进入机内,应立即切断电源,并请专业维修人员检查维修,以免发生意外。

机内没有用户能自行维修的地方，请勿打开机盖，请找专业维修人员打开和维修。

三角形内的感叹号标志是在设备进行操作和维修时，要注意安全。

三角形内闪亮的箭头符号，表示设备内部有危险电压，如果触及会发生触电危险。

请确认包装内的物品包装清单本使用说明仅供参考，使用说明中的内容信息如有变更，恕不另行通知！红外发射棒数量：1条第一部分：设备的连接方式第二部分：设备的操作方式1.1 单台设备通过USB 连接电脑2.1 功能特点2.2 面板说明1.2 单台设备通过485与PC连接电脑2.3 后面板说明1.3 多台设备通过485与PC连接电脑2.4 技术参数1.6 TCP I P 连接方式1.5 设备与设备的连接方式1.4 设备与中控连接方式2.5 菜单设置方法2.6 远程控制接线方法1.7 WIFI模块连接方式1.8 端口查询方法1.9 相关参数的查询与修改方法目录(01)(28)(28)(01)(29)(02)(30)(06)(05)(03)(31)(32)(11)(18)(20)第三部分：PC 软件的安装与使用3.1 USB驱动的安装3.2 软件的安装3.3 软件连接3.4 出现联机错误时的解决方法3.5 软件界面介绍与操作3.5.1 软件连接PC与使用软件修改ID3.5.2 软件功能使用介绍3.5.3 “编辑定时”功能详解3.5.4. PC软件锁定与设备功能锁定3.5.5.数据的调用与保存(33)(33)(34)(34)(35)(35)(36)(38)(43)(44)3.5.7 红外学习与联动功能3.5.7.1 红外学习功能3.5.7.2 联动功能3.5.6 界面信息和中控代码生产(45)(46)(46)(48)1使用附带的USB线，连接PC机的USB端口到设备面板的 USB 端口，并打开电源，等待开机完成。

台式主板上电时序1.装入主板电池后首先送出RTCRST#（3V的复位信号）给南桥，2.南桥边的晶振提供32.768KHZ频率给南桥3.I/O芯片检测电源是否正常提供+5VSB电压4.+5VSB电压正常转换出+3VSB5.I/O发出RSMRST#信号通知南桥+5VSB已经准备好了6.南桥正常送出SUSCLK(32KHZ)7.当用户按下电源按钮后，将送出PWRBTN#给I/O和南桥8.I/O收到后发出PWRBTN#信号给南桥9.南桥送出SLP_S3#和SLP_S4#给I/O10.I/O发出PS_ON#(低电平)给主机电源11.当电源接收到PSON#(由高电平向低电平跳变)，电源开关立即送出+12，-12V，+3.3V,+5V,-5V这些主电源电压12.当主机电源送出+12V，-12V，+3.3V,+5V,-5V主电源电压后，其他主板转换后的工作电压如：+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出13.当+VTT_CPU送给CPU后，CPU会送出VTT_PWRGD电源好信号（高电平）给CPU、时钟芯片、CPU电源管理芯片。

14.时钟芯片开始给各个功能性芯片电路提供同步时钟，（此时侦测卡的CLK指示灯亮）15.时钟芯片同时给南桥提供时钟。

16.CPU用VTT_PWRGD信号确认VTT_CPU（供CPU电压）稳定在安全范围内，接到VTT_PWRGD信号后CPU会发出VID17.CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU 核心供电)18.在VCORE正常发出后，CPU电源管理芯片立即送出VRMPWRGD信号给南桥，来通知南桥现在VCORE电压已经正常发出。

19.当提供给南桥的工作电压和时钟都好了后，由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路（此时侦测卡的RST指示灯亮）20.在北桥接收到南桥发出的PLTRST#大约1ms后，（此时北桥的各个工作电压和时钟应正常）北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作21.CPU开始寻址，调用BIOS程序开始自检。

电源时序器用户手册User’s Manual**请在安装使用前认真阅读本说明书**设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、为确保操作安全，应确保电源线接地良好，务必将随机提供的三相电源接入线接入地线有效的标准配电箱，确保设备的输入电源为220V50HZ的交流电。

2、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

3、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

4、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

5、安装、接线及更换保险丝之前，务必关掉电源总闸开关。

专业术语说明火线:英文缩写:L,英文为:Live Wire。

零线:英文缩写:N,英文为:Null Wire。

地线:英文缩写:E,英文为:Earth Wire。

产品简介功能特点：1.8路大电流受控电源输出，单路最大电流30A；2.前面板带有总开关和手动控制按扭，电源指示、继电器开关状态指示灯；3.具有手动和中控或电脑软件同时管理功能，通过前面板一键开关，可时序开关通道，实现时序功能；4.使用多功能电源插座。

兼容国标、美标、欧标等多种规格二芯及三芯电源插头，无需另加转换插头；5.提供关联(互锁)功能输出，可安全控制投影机电动幕、升降架、以及电动窗帘动电动设备；6.协议和接口的开放性，通过RS-232国际通用协议控制，可配合市面上所有智能中央控制系统、触摸屏、墙板或自主开发的电脑软件(Windows,Linux)控制；7.配备市电电压显示屏，随时监视市电电压的稳定性；8.最多可级联255台，级联后可控制最多2040路电源；9.级联后只须通过一个按钮或一条指令即可开关所有级联的设备；10.标准19寸机柜1U超薄设计；11.本产品可应用于指挥控制中心、大型多媒体会议厅、多功能厅、培训中心、学校多媒体教室、高级别墅、酒店、智能家居等，实现外设电源的集中智能统一管理和控制。

一、操作说明1。

1、音响系统1.1。

1音响设备开、关机顺序打开设备，打开电源时序器；关闭系统，关闭电源时序器。

1.1.2功能操作1、会议时1．打开设备,把功放旋钮旋到最大；2、把调音台的输出推子（L、R）推到0DB;3、根据使用的话筒，把对应的调音台输入通道打开（如有需按下“ON”键）如果使用会议话筒需要把幻想电源开关“POWER+48V”打开。

4、把这路通道推子推到需要的声音响度，但是不能超过0DB，一般在—5DB-—0DB之间，请把这个推子旁边的编组开关打开；2、播放音乐1．打开设备，把功放旋钮旋到最大;2、把调音台的输出推子（L、R)推到0DB；3、如果播放DVD，把DVD片子放进去,按下播放键，把对应的调音台输入通道打开（按下“ON”键）4、把这路通道推子推到需要的声音响度，但是不能超过0DB，一般在-5DB—-0DB之间，请把这个推子旁边的编组开关打开；3、录音1．打开设备；2、把调音台的输出AUX2(在调音台的右边)旋到0DB；3、把需要录音的话筒通道对应的AUX2旋到—5DB——0DB之间，这样就把这路话筒进入录制了。

4、远程视频会议1．打开设备,把功放旋钮旋到最大；2、把调音台的输出AUX1（在调音台的右边）旋到0DB；3、把远程视频会议这路通道推子推到需要的声音响度，但是不能超过0DB，一般在-5DB——0DB之间,请把这个推子旁边的编组开关打开；4、把需要送给远方的话筒通道对应的AUX1旋到-5DB——0DB之间，这样就把这路话筒进入远程视频终端了。

5、注意：不能把远程视频这路的AUX1旋钮打开。

1。

2、大屏显示系统1、打开大屏设备电源；2、通过无线触摸屏的把大屏打开；3、通过无线触摸屏选择大屏需要的模式；4、通过无线触摸屏选择大屏需要的信号输入；5、注意：如果大屏模式不能调用，请动一下大屏控制电脑的鼠标就可以了；1.3、矩阵切换系统1、通过无线触摸屏选择信号的输入输出；2、如果要把视频信号切换到桌面液晶显示器和控制室的六台监视器，首先通过无线触摸屏的AV矩阵界面把需要显示的视频信号切换到倍线器，再到VGA矩阵界面把选择的倍线器信号切换到监视器和桌面液晶显示器上即可；1。

会议控制系统操作流程一、开启电源时序器开关二、大屏控制电脑使用说明1开启图控器开关，开启大屏控制电脑。

2打开控制软件MiNiCON Manager，进入控制软件MiNiCON Manager，进入后软件界面如下选择大屏幕墙名称如下加载大屏幕墙，鼠标双击泰州卫生局，控制方式为网络控制，控制器ip地址：192.168.1.219，确认连接信息后输入密码“123456”，点击确认。

进入本屏幕墙控制界面。

3.打开大屏幕电源开关在中间大屏幕模拟框中，点鼠标右键，点击设置光机。

在下边对话框中，光机状态下，选择应用所有光机，点击开启，关闭大屏请点击关闭。

3.打开、切换信号到大屏上先在界面中间的大屏幕模拟框中，按鼠标左键，划出一个窗口，在选择界面左手的信号源列表，双击信号源。

要关闭这所窗口时，请在要关闭的窗口上点击右键，选择关闭，或选择关闭所有窗口。

一般常用开窗模式，我们已经做了预案，预案列表中，在界面右手点击预案列表图标。

你也可以自己建立常用预案，先开好你所常用的开窗模式，后选主菜单预案/保存预案，后在预案保存对话框中，输入预案名称，点击确认。

三、IPAD操作说明1.开启电源时序器开关，开启图控开关，开启大屏控制电脑，登录大屏控制软件MiNiCON Manager。

2.打开IPAD,运行CR ipanel进入泰州卫生局八楼会议控制系统。

3.各菜单说明：a)大屏控制菜单：开关大屏，大屏显示模式选择。

b)投影机控制菜单：东西投影机的控制，吊架的控制，投影幕布的控制。

c)西摄像机菜单：小会议室摄像机的控制。

d)东摄像机菜单：中会议室摄像机的控制。

e)DVD控制菜单：DVD机的控制。

f)大屏矩阵菜单：各信号输入和信号输出的选择和切换，先选择相应的信号输入然后再选择相应的信号输出。

全屏模式：小会议室摄像机1和中会议室摄像机2信号输出选择“采集1”，控制电脑的信号输入选择“地插3 VGA-3”，信号输出选择“采集1”，DVD机信号输入选择“HDMI-4”，信号输出选择“采集1”。
