收音机焊接实习报告（12篇）收音机焊接实习报告 1 一、实习内容：（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
三、实习目的：电子技术实习的主要目的就是培养我们的动手能力。
要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1、熟悉手工焊锡的常用工具的使用及其维护与修理。
2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3、熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
5、了解电子产品的焊接、调试与维修方法。
四、实习步骤：（1）熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
（2）发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
一、实习目的本次收音机电装实习的主要目的是：1. 熟悉手工焊锡的常用工具的使用及其维护与修理。
2. 基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
3. 了解超外差式收音机的组成与工作原理。
4. 学会各种基本电子元件的识别与参数判断。
5. 了解晶体管在电子电路中的用途与用法。
二、实习器材1. 电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
2. 焊锡。
3. 螺丝刀。
4. 镊子。
5. 各种收音机零件。
三、实习内容1. 电烙铁的使用：使用电烙铁进行焊接操作，熟悉焊接过程中的注意事项。
2. 焊接技术：学习手工电烙铁的焊接技术，包括焊接技巧、焊接速度、焊接质量等。
3. 收音机的组装：按照电路图，将各个元件正确安装在电路板上，并完成焊接。
4. 收音机的工作原理：了解超外差式收音机的组成与工作原理，包括天线、调谐器、放大器、检波器、低频放大器、扬声器等部分。
5. 元件识别与参数判断：学会识别各种基本电子元件，如电阻、电容、晶体管等，并判断其参数。
6. 晶体管在电子电路中的应用：了解晶体管在电子电路中的用途与用法，如放大、开关、整流等。
7. 收音机的调试：完成收音机的组装后，进行调试，确保收音机能够正常工作。
四、实习过程1. 熟悉电烙铁的使用：首先，学习电烙铁的使用方法，包括加热、焊接、冷却等过程。
2. 焊接技术：通过实践，掌握手工电烙铁的焊接技术，包括焊接技巧、焊接速度、焊接质量等。
3. 收音机的组装：按照电路图，将各个元件正确安装在电路板上，并完成焊接。
4. 收音机的工作原理：了解超外差式收音机的组成与工作原理，包括天线、调谐器、放大器、检波器、低频放大器、扬声器等部分。
5. 元件识别与参数判断：学会识别各种基本电子元件，如电阻、电容、晶体管等，并判断其参数。
6. 晶体管在电子电路中的应用：了解晶体管在电子电路中的用途与用法，如放大、开关、整流等。
7. 收音机的调试：完成收音机的组装后，进行调试，确保收音机能够正常工作。
一、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、实训背景收音机作为传统的电子设备，在我国有着广泛的应用。
焊接是电子装焊工艺的重要组成部分，也是电子技术专业学生必须掌握的技能之一。
本次实训旨在通过焊接收音机，使学生掌握电子装焊工艺的基本知识和操作技能，提高学生的动手能力和团队协作能力。
三、实训内容1. 收音机基本知识收音机是一种接收无线电波并还原为声音的设备。
它主要由天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分组成。
2. 元器件识别与焊接实训中，学生需要识别各种电子元器件，如电阻、电容、晶体管等，并学会使用电烙铁进行焊接。
焊接过程中，要掌握以下技巧：（1）选择合适的焊锡和助焊剂；（2）预热电路板，防止元器件损坏；（3）控制焊接时间，避免过热损坏元器件；（4）保持焊接环境整洁，防止杂质进入电路板。
3. 收音机装焊根据电路图，将元器件焊接在电路板上，组装成一台完整的收音机。
装焊过程中，要注意以下几点：（1）按照电路图正确焊接元器件；（2）注意电路板上的走线，避免短路；（3）检查焊接质量，确保电路畅通。
4. 收音机调试组装完成后，对收音机进行调试，包括调整中频、低频增益、调谐等，使收音机正常工作。
四、实训过程1. 准备工作（1）熟悉收音机的基本知识，了解电路图；（2）准备焊接工具和材料，如电烙铁、焊锡、助焊剂、螺丝刀、镊子等；（3）了解安全用电知识，遵守操作规程。
2. 元器件识别与焊接按照电路图，识别元器件，并进行焊接。
注意焊接质量，确保电路畅通。
3. 收音机装焊根据电路图，将元器件焊接在电路板上，组装成一台完整的收音机。
电装实习收音机报告随着电子技术的不断发展，实践操作能力成为电子专业学生不可或缺的技能之一。
在众多高校的电装实习中，收音机制作是一个经典而实用的项目。
它不仅让学生亲自动手实践电路设计、组装与调试，还培养了解决问题的能力。
本文将详细展示一份标准的电装实习收音机报告范本，帮助指导老师和学生们更好地完成实习任务。
引言部分：在现代教育体系中，理论与实践相结合已成为培养学生综合素质的重要手段。
对于电子工程专业的学生来说，通过实际动手制作一个收音机，不仅能加深对理论知识的理解，还能提升实际操作技能。
本次电装实习的主要内容是设计并制作一个简易的AM/FM收音机，以下是实习过程及结果的详细报告。
实习目的与要求：本次实习的主要目的是让学生掌握基本的电路设计原理，熟悉电子元器件的使用方法，并通过实际制作过程提高手工焊接技术和调试电子设备的能力。
同时，实习还旨在培养学生的创新意识和解决实际问题的能力。
实习内容概述：1. 电路设计与原理分析：在教师的指导下，学习收音机的工作原理，包括AM和FM信号的接收原理，以及超外差接收机的基本结构。
2. 元件选择与购买：根据电路图需求，列出所有必要的元器件，并进行采购。
3. 电路焊接与装配：按照电路图将元器件准确焊接到电路板上，并进行初步的功能测试。
4. 调试与性能优化：调整电路参数，确保收音机可以清晰接收多个频道的信号，并对音质进行优化。
5. 故障分析与处理：在装配和调试过程中遇到的问题进行分析，并提出解决方案。
实习过程记录：在实习过程中，我们首先分析了收音机的工作原理，并根据提供的电路图选择了合适的电子元件。
在焊接过程中，同学们严格按照焊接规范操作，确保焊点牢固且导电良好。
装配完成后，我们进行了初步的测试，发现信号接收不太稳定。
经过反复调试，最终成功实现了稳定的信号接收，并且音质也得到了明显改善。
结果与讨论：通过本次实习，我们成功完成了收音机的设计与制作。
在测试阶段，收音机能够接收到多个AM和FM频道，并且音质清晰。
一、实习目的本次电装收音机实习旨在通过实际操作，使学生掌握电子元器件的识别、电路焊接、调试与维修等基本技能，加深对电子电路原理的理解，培养动手实践和独立自主能力，提高学生的综合素质。
二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. Protel 99电路设计软件5. 万用表、示波器等测试工具三、实习内容1. 收音机的设计与安装（1）掌握收音机电路的工作原理及故障检测与排除方法。
（2）学习收音机安装的工艺过程，了解收音机的调试方法。
（3）练习安装并调试一台收音机。
2. 印刷电路板的设计与制作（1）学习使用Protel 99进行电子电路设计的方法。
（2）掌握印刷电路板的制作方法和工艺过程。
（3）画出原理图并生成PCB版。
3. 电路焊接（1）熟悉手工焊锡的常用工具的使用及其维护与修理。
（2）基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。
（3）熟悉电子产品的安装工艺的生产流程。
4. 收音机的调试（1）了解超外差式收音机的组成与工作原理。
（2）学会各种基本电子元件的识别与参数判断。
（3）了解晶体管在电子电路中的用途与用法。
四、实习步骤1. 收音机设计与安装（1）分析收音机电路图，了解各部分的功能和相互关系。
（2）根据电路图，准备所需的元器件。
（3）按照电路图，进行焊接。
（4）安装收音机，连接电池。
（5）调试收音机，确保其正常工作。
2. 印刷电路板设计与制作（1）使用Protel 99软件，绘制收音机原理图。
（2）根据原理图，生成PCB版。
（3）制作PCB板。
（4）将元器件焊接在PCB板上。
3. 电路焊接（1）准备焊接工具和材料。
（2）按照电路图，进行焊接。
（3）检查焊接质量，确保焊接可靠。
4. 收音机的调试（1）连接收音机，接通电源。
（2）调整收音机各部分参数，确保其正常工作。
（3）测试收音机的音质，调整收音机灵敏度。
五、心得体会通过本次电装收音机实习，我收获颇丰。
电装实习收音机报告（多篇）第1篇：收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。
其中，焊接电阻包括卧式和立式两类。
实验工具电路板（1块）、电烙铁（1个）、焊锡丝（若干）、电阻（若干）、小铁片（若干）、焊锡枪（1个）。
实验内容进行电路板的焊接拆装练习，主要是练习并熟练掌握对电阻和铁片的焊接和拆装。
第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上，仔细阅读说明书，完成收音机套件的组装并且进一步掌握电子安装工艺和调试。
实验工具电烙铁（1个）、焊锡丝（若干）、焊锡枪（1个）、超外差式收音机组装套件（1套）。
实验内容1）·元件清单：1·电原理图：·焊接电路图22）调试装配·安装过程：安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后再装怕热的元件（如二极管、三极管）。
电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装，高度尽量统一；瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度，点解电容紧贴线路板立式安装焊接；磁棒线圈的四根引线头直接对应的焊接在线路板上；双连拔盘安装时在它的元周内的高出部分的元件脚剪去；喇叭安放挪位后用喇叭压板和螺丝固定。
·调试过程：测量电流，电位器开关关掉，装上电池并用万用表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）电流指示小于10mA，则证明已经通电，将电位器开关打开，用万用表分别依次测量E、D、C、B、A五个电流缺口，测试完毕均在要求范围之内，用烙铁依次联通五个缺口，再把音量开到最大，调双连拔盘，收到电台。
·故障即解决方案当测量值不在规定范围时，检查三极管极性是否装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级存在问题，检查并纠正，再次测量电流值，若正常则故障解决，否则继续依次排查故障。

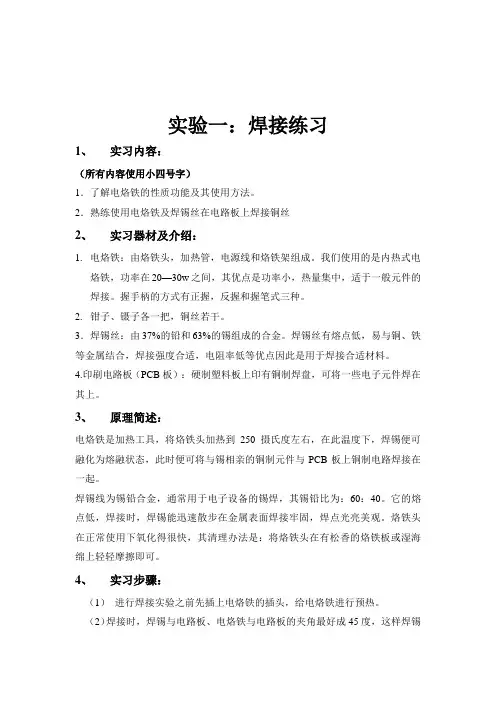

实验一：焊接练习1、实习内容：（所有内容使用小四号字）1．了解电烙铁的性质功能及其使用方法。
2．熟练使用电烙铁及焊锡丝在电路板上焊接铜丝2、实习器材及介绍：1.电烙铁：由烙铁头，加热管，电源线和烙铁架组成。
我们使用的是内热式电烙铁，功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。
握手柄的方式有正握，反握和握笔式三种。
2.钳子、镊子各一把，铜丝若干。
3．焊锡丝：由37%的铅和63%的锡组成的合金。
焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。
4.印刷电路板（PCB板）：硬制塑料板上印有铜制焊盘，可将一些电子元件焊在其上。
3、原理简述：电烙铁是加热工具，将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
烙铁头在正常使用下氧化得很快，其清理办法是：将烙铁头在有松香的烙铁板或湿海绵上轻轻摩擦即可。
4、实习步骤：（1）进行焊接实验之前先插上电烙铁的插头，给电烙铁进行预热。
（2）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度，在这种角度下比较易于焊接，并且不易出现错误，照成焊接的失败。
（3）焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
（4）元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
（5）焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
5、实习小结及心得：焊接练习在电装实习中可以说是最基础最简单当然也是最重要的一部分，只有仔细认真的练习，熟悉并掌握了焊接技术才能使下一步的实验顺利进行，否则将会给下一步的试验造成更多的麻烦甚至无法完成。
收音机焊接电工实习报告收音机焊接电工实习报告精选2篇（一）实习报告实习单位：XXX公司实习时间：XXXX年XX月至XXXX年XX月一、实习背景及目的作为电工专业的学生，我通过此次实习的机会，进一步了解和掌握收音机的焊接制作过程及电路连接原理，提高自己的实际操作能力和问题解决能力。
二、实习内容和方法1. 实习内容：（1）学习收音机电路的基本构造和工作原理；（2）学习焊接电路的基本技能和注意事项；（3）根据实习要求，完成收音机的焊接制作工作；（4）测试和调试收音机的功能和性能。
2. 实习方法：（1）通过教师的指导和示范，学习理论知识；（2）通过实践操作，掌握焊接技巧；（3）与同组同学合作，互相学习和交流经验。
三、实习心得和体会通过此次实习，我对收音机电路的构造和工作原理有了更深入的了解。
通过实际操作，我学会了使用焊接工具和材料，掌握了焊接基本技巧。
在进行焊接过程中，我注意到了一些需要特别注意的问题，如焊接时一定要注意接触面的清洁，焊接时要控制好焊接时间和温度，避免焊接熔化或损坏元件。
在测试和调试过程中，我发现收音机某些功能不正常，经过仔细检查和寻找原因，我发现是某个元件焊接不良导致的。
通过重新焊接，问题得到了解决，收音机的功能和性能得到了恢复。
通过这次实习，我不仅学到了实际操作的技能，也锻炼了自己解决问题的能力。
在之后的学习和实践中，我将继续加强对电工知识的学习和实践，不断提高自己的专业素养。
四、实习总结通过此次实习，我更加深入地了解了收音机电路的制作和调试过程，提高了自己的实际操作能力和问题解决能力。
在未来的学习和工作中，我将继续努力学习和实践，不断提高自己的专业水平和技术能力。
收音机焊接电工实习报告精选2篇（二）报告内容：见习期间，我主要负责收音机的焊接工作。
在这段时间里，我通过实际操作和指导老师的指导，学到了很多焊接技巧和知识，为我的职业生涯奠定了坚实的基础。
首先，我学会了一些基本的电路理论知识，包括电流、电压和电阻的关系，电路图的读取和理解等。
一、实验目的1. 掌握收音机电路的基本原理和组成。
2. 熟悉电子元器件的识别和测试方法。
3. 熟练掌握焊接技术，提高动手实践能力。
4. 了解印刷电路板（PCB）的设计和制作过程。
5. 培养创新意识和团队协作精神。
二、实验器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. Protel 99软件5. PCB制作工具三、实验内容1. 收音机电路分析通过查阅资料，了解收音机电路的基本原理和组成，包括天线、调谐器、放大器、检波器、音频放大器等部分。
2. 元器件识别与测试学习识别和测试电子元器件的方法，包括电阻、电容、电感、二极管、三极管等。
3. 焊接技术学习焊接的基本技巧，包括焊接前准备、焊接过程中的注意事项和焊接后检查。
4. 印刷电路板（PCB）设计与制作使用Protel 99软件设计收音机电路原理图，并生成PCB版图。
然后，根据PCB版图进行PCB制作。
5. 收音机组装与调试根据PCB版图和元器件清单，组装收音机。
组装完成后，进行调试，确保收音机正常工作。
四、实验步骤1. 焊接前准备（1）检查实验器材是否齐全；（2）熟悉元器件的规格和参数；（3）了解焊接过程中的注意事项。
2. 元器件焊接（1）按照电路图焊接元器件，注意焊接顺序和焊接质量；（2）检查焊接后的电路板，确保没有虚焊、短路等问题。
3. 印刷电路板（PCB）设计与制作（1）使用Protel 99软件设计电路原理图；（2）生成PCB版图，并进行检查和修改；（3）根据PCB版图制作PCB。
4. 收音机组装（1）按照PCB版图和元器件清单，组装收音机；（2）检查组装过程，确保电路板和元器件的连接正确。
5. 收音机调试（1）连接5号电池，检查收音机是否正常工作；（2）调整电路参数，确保收音机音质清晰；（3）检查收音机的接收范围和灵敏度。
五、实验心得体会1. 通过本次实验，我对收音机电路有了更深入的了解，掌握了电子元器件的识别和测试方法。
实验一:焊接练习一、实践内容概要:1. 拆解旧电路板;2. 学习新电路板的焊接。
二、实践器材及简介:1. 电烙铁:由烙铁头、加热器、手柄及电源线组成。
值得注意的是:在焊接时,烙铁头尖上常常有污物,需在湿的金属绵上不停擦拭,使用时要随时镀锡,再进行焊接;在使用前应当注意,检查电源线是否有裸露,以防触电,应用绝缘胶布将落露出缠绕起来,还有在使用过程中,应注意不能触碰烙铁加热部位,以防烧伤等;2. 印制电路板:硬制电路板上印有铜制电路及元器件的插口,可将一些电子元件焊在其上,在使用过程中应该注意防止电路板被氧化,造成无法正常使用,应该及时更换,还有在焊接时应该完全避免临近接口的焊接不良和短路等;3. 镊子:可用来夹较小的电子元件等;4. 焊锡丝:是锡铅合金,其熔点很低。
焊锡丝中间填充有助焊剂——松香,因而焊接牢固,但因含铅,所以每次使用完后需要洗手,在焊接时应该注意将铜片完全加热,使得松香、铜片、焊锡融为一体,这样有助于焊接的质量与牢固性;5. 铜丝:试验提供的是有绝缘皮的铜线,在使用之前应该剥去绝缘皮,然后再按量进行剪切操作;6. 斜口钳:可用来给铜线剥皮,也可以将焊完的元器件的过长的线剪掉等等;7. 金属棉:用来适时的擦试烙铁头,应浸适量的水。
三、焊接原理概要:铅锡合金是良导体且其熔点较低,易于熔化,在助焊剂的帮助下可以较好的把两个金属导体焊接在一起,尤其是在加了松香之后其焊接质量更加好。
其实其原理很简单,重要的是实际操作练习。
四、焊接主要操作步骤:1. 首先在老师辅导下学习焊接技术的理论知识以及注意事项,得知焊接基本步骤:(1准备施焊:焊接前的准备包括焊接部位的清洁处理和元器件的检查,元器件安装及焊料、焊剂和工具的准备。
提前预加热烙铁,然后左手拿焊锡丝,右手握电烙铁(烙铁头要保持清洁,并使焊接头随时保持施焊状态。
(2 加热焊件:应注意加热整个焊件整体,要均匀受热,使得用烙铁的最热的部位进行加热。
收音机焊接实习报告8篇收音机焊接实习报告8篇收音机焊接实习报告篇1一、实验目的了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
1.能够正确识别和选用常用的电子器件。
2.学习并掌握收音机的工作原理3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4.了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高动手能力。
二、实习器材及介绍：1.实验器材印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池一些器材的介绍：(1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
(2)工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
(3)焊锡丝:为锡铅合金，中间为松香。
通常用于电子设备的锡焊。
其锡前铅比为60/40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4)两节5号电池。
2.电子器件的识别1）普通电阻表示方法：直标法、文字符号法、色标法直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差2）电容瓷片电容无正负极电容值大小表在电容上表示方法：用1~3位数字表示，容量单位为pF，如103=10×103PF电解电容有极性长引脚为正短引脚为负电容值标在圆环上3)三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极4）LED发光二极管长脚为正短脚为负注意：元件的大小与极性一定不能弄错。
区分二极管的极性，黑头端为负极。
区分电解电容的极性长端为正极，短端为负极。
–三、实验原理图与原理介绍1.实验原理图S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
组装收音机实习报告5篇组装收音机实习报告篇1一、实习目的与要求（1）实习目的：通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。
掌握万用表的使用方法，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。
从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
（2）实习要求：元器件装配要求：为保证装配到线路板上的元件质量，要求严格按照下列步骤装配每一个元件：第一步，用万用表测试元件并记录测试结果。
第二步，观察元件引线，如表面有氧化，清楚氧化层。
第三步，元件引线镀锡（新元件可免此步骤）。
第四步，结合原理图与印刷图插接元器件。
第五步，检查插接的元器件。
第六步，焊接元器件。
测试记录要求：测试记录需包含下列内容：1. 测试日期2. 测试人姓名3. 测试结果a. 元器件在电路中的编号b. 元器件的类型（电阻、电容）c. 用万用表测量的具体方法（档级）d. 测量结果（标称值、实测值）电阻：色码、实测值电容：容量、级间电压、电解电容的极性电感、中周、本振、变压器：初次极电阻二极管：方向（实体图）、级间正反向电阻三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻二、实习任务（1）焊接技术（2）元器件识别与测试（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图（4）完成收音机的组装、调试与检修三、实习日志(我们的日记顺序和此有差别，应作相应调整，仅为参考)（1）实习第一天第一天的实习内容包括：掌握电烙铁的正确使用方法；掌握基本的焊接技术；学会识别不同的元器件；掌握元器件的不同安装方法（立插、平铺）；初步掌握万用表的使用方法。
用电烙铁焊接元件是最基本的技术，也是基本的装配工艺，它对保证电子产品的质量起着关键的作用。
焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳（剪线钳）、万用表、镊子、通用电路板、各种类型的元器件。
电子实习报告收音机收音机的装配实习在很多中职学校的电子专业都有涉及,设置这样的课程实习,是因为收音机的装配过程涵盖着许多电子技术专业的基础知识。
下面是小编为大家整理的电子实习报告收音机，希望对大家有所帮助。
电子实习报告收音机篇一即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。
激动是因为有一周相对轻松的时间和学习自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。
但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。
同时，在这实习期间，对于电装实习这门课有了更深一层的认识。
电装实习课的全称是电子产品组装实习，本课程针对我们测控专业开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。
对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。
同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。
在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。
这些任务一直贯穿于我们整个电装实习。
在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。
烙铁，锡丝，吸焊枪，镊子，螺丝刀等。
当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。
实验一：焊接练习1、实习内容：1、学习使用电烙铁，拆解旧的电路板；2、学习焊接新的电路板；3. 熟练掌握电烙铁焊接各电子元件的基本方法。
2、实习器材及介绍：1、电烙铁：主要由四部分组成即烙铁头、加热器、手柄及电源线。
2、焊锡丝：铅锡合金是良导体且其熔点较低，易于熔化，在助焊剂的帮助下可以较好的把两个金属导体焊接在一起。
3、印制电路板：在硬质塑料上印制有铜制电路，可以将一些电子元件焊接在其上以使整个电路导通。
4、铜丝：被塑料包裹的铜丝，焊接前应先用剥线钳去掉塑料外层。
5、镊子：在焊接室稳定粗铜丝或在解焊时使用。
6、斜口钳：用于剥掉铜丝的塑料外层。
3、原理简述：烙铁分为内热式和外热式。
内热式烙铁功率小，热量集中，适用于一般元器件的焊接，功率在20W—40W之间；外热式烙铁适用于大面积焊接，功率大，在20W—100W之间。
在电子设备中多用20W—60W。
焊接时，烙铁尖上常常有污物，要用湿海绵或湿布擦拭，随时保持尖部吃锡良好，以保证焊接效果。
烙铁头在正常使用的情况下会氧化得很快，这种氧化作用，会变成隔热层，严重地阻碍热量从烙铁尖传到被焊区的表面。
清理办法是将烙铁头在有松香的烙铁板上轻轻地摩擦，并随时镀锡，直到烙铁尖上涂上一层薄焊锡为止，再将其头部的污物擦掉即可。
电烙铁将电能转化为热能，使烙铁头温度(室温220V电压)升至300℃—400℃，其热量足以将焊锡丝完全熔化，变成液态锡水，再与电路板上的铜箔紧密结合形成牢固的焊点。
4、实习步骤：1、准备施焊：焊接前的准备工作。
包括焊接部位的清洁处理，元器件安装及烙铁、焊锡丝及其它工具的准备。
左手拿焊锡丝，右手握电烙铁。
2、送入烙铁:将电烙铁以45度左右夹角与焊盘接触放在需焊接的部位，注意最好不要长时间触到焊盘，焊盘在高温下很容易掉落。
3、送入焊丝：将焊锡丝送入需焊接部位。
4、移开焊丝：当焊丝融化一定量后，立即移开焊丝。
注意把握焊锡的量，不同的元件需要的焊锡量不一样，注意把握！！5、移开焊铁：焊锡渡润焊盘或焊件的需焊接部位后，移开烙铁。
收音机电装实习报告一、实习目的与意义本次电装实习的主要目的是让我们了解和掌握收音机的工作原理、装配工艺和调试方法，培养学生动手实践能力和创新综合素质。
通过实习，使我们学会查找和分析电器器件的资料和功能，熟悉手工焊锡的常用工具及其维护与修理，了解印刷电路板的设计和制作过程，提高自学能力和语言表达能力，为今后从事电子产品的设计、生产和维修打下良好的基础。
二、实习器材与内容1. 实习器材：电烙铁、焊锡丝、松香、收音机实验套件、5号电池2节等。
2. 实习内容：（1）收音机的设计与安装：掌握收音机电路的工作原理及故障检测与排除方法，学习收音机安装的工艺过程，了解收音机的调试方法，练习安装并调试一台收音机。
（2）印刷电路板的设计与制作：学习用Protel 99进行电子电路设计的方法，掌握印刷电路板的制作方法和工艺过程，画出原理图并生成PCB版。
三、实习准备1. 学习CXA1191的管脚功能及内部框图，了解收音机主要元器件的作用和连接方式。
2. 熟悉PCB版的设计软件Protel 99，掌握原理图的绘制方法和PCB版的制作过程。
3. 学习读电阻阻值方法，掌握常用电子测量仪器万用表的使用方法。
四、实习步骤与方法1. 焊接：根据原理图和PCB版，用手工焊锡将元器件焊接在印刷电路板上。
焊接过程中要注意焊接姿势、焊接顺序和焊接质量，避免虚焊、冷焊和焊接桥接等现象。
2. 收音机的组装：将焊接好的印刷电路板与外壳、旋钮等部件组装在一起，形成完整的收音机。
3. 收音机的调试：通电测试收音机，检查各功能是否正常，如有问题，需分析原因并进行排除。
调试过程中要熟悉收音机的操作方法，掌握音量、频道切换等功能的调整技巧。
4. PCB版的绘制：根据实习内容，使用Protel 99软件绘制收音机的原理图和PCB 版，注意元器件的封装选择和布线布局，确保电路的稳定性和可靠性。
五、心得体会与小创新通过本次实习，我对收音机的工作原理和装配工艺有了更深入的了解，提高了动手实践能力和创新综合素质。
西安邮电大学电装实习报告书系部名称：通信与信息工程学院学生姓名：专业名称：通信工程班级：1102时间：2012年10月08日至2012年10月19日实验一：焊接练习一、实习内容1、学会焊接工具的使用，通过实际操作初步掌握焊接的基本要求。
2、熟练使用电烙铁及焊锡丝在电路板上焊接铜丝。
二、实习器材及介绍1、电烙铁：由烙铁头、加热管、手柄、电源线和烙铁架组成。
我们使用的是外热式电烙铁，功率在20—100w之间，其优点是功率小，热量集中，适于一般元件的焊接。
握手柄的方式有正握，反握和握笔式三种。
2、镊子：本次使用的是尖嘴镊子，用于夹持细铜丝。
3、斜嘴钳：用于剪断焊接后的接线头，也可用于包有包皮的导线。
4、焊锡丝：由40%的铅和60%的锡组成的合金。
焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点。
由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观，是电子焊接的理想材料。
5、印刷电路板：硬制塑料板上印有钢制电路，可将一些电子元件焊在其上。
印刷线路板的原料主要是铜箔，粘结剂，极板。
6、若干细铜丝。
7、金属棉：清洗烙铁头。
3、原理简述电烙铁是加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与印刷电路板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
烙铁头在正常使用下氧化得很快，清理办法是：将烙铁头在金属棉上磨檫。
4、实习步骤：1、将电烙铁的头部清理干净，不能有杂物或被氧化。
2、将将电烙铁接通电源进行加热。
3、取铜丝包皮并弯成合适的弯度。
4、烙铁头靠近要焊接的部位进行加热，送进焊锡丝，使其加热融化，然后拿走焊锡丝和电焊铁，使焊锡丝凝固。
5、实习小结及心得：经过对焊接技术的实习，我们初步掌握了焊接方法与技术要点并对电路板的基本构造和电路元器件有了初步认识。
收⾳机焊接实习报告范⽂【⼀】 ⼀、实训⽬的 1.了解收⾳机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收⾳机原理⼯作的⼀般原理。
2.熟悉电⼦装焊⼯艺的基本知识和原理，掌握焊接技术并装焊⼀台正规的收⾳机。
3.了解安全⽤电知识，学习安全操作要领，培养严谨的⼯作作风，养好良好的⼯作习惯，也培养团队意识和集体主义精神。
⼆、收⾳机⼯作原理 收⾳机是把⼴播电台发射的⽆线电波中的⾳频信号取出来，加以放⼤，然后通过扬声器还原出声⾳。
具体讲：从天线(磁棒具有聚集电磁波磁场的能⼒，⽽天线线圈是绕在磁棒上)接收到的许多⼴播电台的⾼频信号，通过输⼊回路(为并联谐振回路，具有选频作⽤)选出其中所需要的电台信号送⼊变频级的基极。
同时，由本机振荡器产⽣⾼频等幅波信号，它的频率⾼于被选电台载波465KHz，也送于变频级的发射极，⼆者通过晶体管be结的⾮线性变换，将⾼频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，⽽调幅波的振幅的变化规律(调制信号即声⾳)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放⼤器，放⼤后，再送⼊检波器进⾏幅度检波，从⽽还原出⾳频信号，然后通过低频电压放⼤和功率放⼤，再去推动扬声器，还原出声⾳。
超外差式收⾳机是⽬前较普及的收⾳机 三、实验材料 电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝⼑，镊⼦，各种收⾳机零件。
四、焊接技巧与注意事项 1准备施焊;左⼿拿焊丝，右⼿握烙铁，进⼊备焊状态。
要求烙铁头保持⼲净，⽆焊渣等氧化物，并在表⾯镀有⼀层焊锡。
2加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间⼤约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
3送⼊焊丝;焊件的焊接⾯被加热到⼀定温度时，焊锡丝从烙铁对⾯接触焊件。
西安邮电大学电装实习报告书院系名称：通信与信息工程学院学生姓名：田园园（18）专业名称：通信工程班级：通工1207时间：2013年08月26日至2013年09月6日实验一：焊接练习1、实习内容：1．了解电烙铁的性质功能及其使用方法。
2．熟练使用电烙铁及焊锡丝在电路板上焊接铜丝2、实习器材及介绍：1.电烙铁：由烙铁头，加热管，电源线和烙铁架组成。
我们使用的是内热式电烙铁，功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。
握手柄的方式有正握，反握和握笔式三种。
2.钳子、镊子各一把，铜丝若干。
3．焊锡丝：由37%的铅和63%的锡组成的合金。
焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。
4.印刷电路板（PCB板）：硬制塑料板上印有铜制焊盘，可将一些电子元件焊在其上。
3、原理简述：电烙铁是加热工具，将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
烙铁头在正常使用下氧化得很快，其清理办法是：将烙铁头在有松香的烙铁板或湿海绵上轻轻摩擦即可。
4、实习步骤：（1）进行焊接实验之前先插上电烙铁的插头，给电烙铁进行预热。
（2）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度，在这种角度下比较易于焊接，并且不易出现错误，照成焊接的失败。
（3）焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
（4）元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
（5）焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
5、实习小结及心得：焊接练习在电装实习中可以说是最基础最简单当然也是最重要的一部分，只有仔细认真的练习，熟悉并掌握了焊接技术才能使下一步的实验顺利进行，否则将会给下一步的试验造成更多的麻烦甚至无法完成。
焊接练习看似简单，实际上有着很高的技术要求，首先焊点必须光滑光亮，不能弄成虚焊，否则看似结实的焊点其实一晃就坏，得不偿失;当然更不能和其它焊点连接，否则就会造成电路板的短路或开路，焊点分布密集。
其次焊接的速度必须快，否则会使电路板损坏并造成工作速度缓慢。
总体来说焊接实验就是一个熟能生巧的过程。
焊接练习虽然很枯燥，但它对后面的试验意义非常重大，所以这一环节必须认真对待，必须扎扎实实的练习才行。
通过两天的焊接练习,让我真正掌握了这一门技术,使我学会了电烙铁使用及简单电路的焊接，这对我后面试验的顺利完成起了不可磨灭的作用。
实验二：组装收音机1、实习内容：（1）学习简单的电子元件和电子线路的识别（2）学习了解收音机的工作原理。
（3）按照图纸焊接元件，组装收音机，掌握其调试方法。
（4）接好收音机并调试好，进行搜台，测试其性能。
二、实习器材及介绍：电烙铁，斜口钳，螺丝刀，镊子等必要工具, 焊锡丝,两节5号电池，铜丝，收音机套件一包（具体清单见如下目录）件号名称及数量件号名称及数量R2 150Ω 1只R4 R6 220Ω2只R1 R5 R8 2.2K 3只R3 100K 1只R7(可调) 带S2 24K 1只CO CBM 443四联 1只C3 C7 3P 2只C11 C12 0.01μ 2只C2 C4 30P 2只C8 180P 1只C6 C14 C21 0.047μ 3只C17 C18 0.022μ 2只C22(独石) 0.1μ1只C16 C19 10μ 2只C9 C15 4.7μ 2只C20 C23 220μ 2只L2(FM) 0.47,6圈1只L3-1(AM) 天线线圈1只L4(FM) 0.60,7圈1只L5(FM) 0.47,6圈1只L6(滤波) 100μH 1只B1(AM) ML7B-19红1只CF1 465B 1只B2(AM) TF7B-12C黄1只CF2（3脚）10.7MHZ 1只CF3（2脚）10.7MHZ 1只IC CD1691 1只Y1喇叭Φ57 1只LED(3V) Φ3发光管1只L3-2 AM磁棒1根ANT 拉杆天线一根焊片Φ3 1片S1 波段开关1只HF 耳机插座1只PDB 线路板1块网罩1张提带12.5CM 1根电池正负极簧3片正极片1片螺钉6只1.6×5 1只2.5×4 1只2.5×5 3只自攻2.5×61只负极簧片1片连接簧片1片短路线2根(MM) j1 5 1根j2 6 1根跨接塑线(CM)A-A’ 6.5黄色1根塑料机壳1 磁棒支架 2调谐轮3音量轮 4刻度盘5中框 6后盖P1-ANT 10白色1根P23-喇叭10绿色2根P4-电池正10红色1根P3-电池负10黑色1根说明书1张三、原理简述：调幅（AM）工作原理：中波广播信号520-1620KHZ,通过L3与C0-3组成的输入回路选择后,送到CXA1691BM集成电路(IC)10脚,与本振信号混频.本振信号是由IC内电路与5脚外接B1、C8、C0-4构成本振回路产生的。
混频后IC14脚输出各种组合信号，由B2和CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC16脚输入到中放进行放大，再经过检波回路，从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，由C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。
调频（FM）工作原理：调频信号64-108MHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64-108MHZ范围的选择，再经C4到IC12脚。
输入高频波得到高频放大，由L4,C0-1组成高放回路，选择接受FM电台节目。
FM本振回路由L5、C0-2组成。
C0-1和C0-2是同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。
本振信号与电台信号的差频组合由陶瓷滤波器CF2选择，使得FM高频载波变为统一中频载波（10.7MHZ），再输入IC17脚进行中频放大，又经过鉴频回路的附加回路B3，将音频信号解调下来，从IC23脚输出。
内经IC4脚外接音量电位器RV控制后，输出到IC24脚进行音频放大和功率放大，再从IC27脚经C23耦合到喇叭上。
鉴频输出的10.7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R3送入IC16脚来实现的。
四、实习步骤：1、对照元件清单目录表检察元件是否齐全；2、认识识别各种元器件以及认清起作用；3、学习S－202型收音机调频调幅的工作原理；4、按照装配图将元器件焊接在与之对应的位置处；5、装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；6、作一些基本的调试；7、用焊锡或者绝缘胶带把应该固定的地方牢固的封住；8、把焊接好的电路板与外壳组装；9、检查验收。
芯片各个管脚测量值如下表所示AM、FM电压单位为：V。
脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Am 0.41 2.9 1.51 1.34 1.34 0.50 1.34 1.34 1.34 1.34 0 0 0 0.26 Fm 0.13 2.35 1.57 1.29 1.29 0.25 1.35 1.35 1.35 1.35 0 0.39 0 0.59 脚15 16 17 18 19 20 21 22 23 24 25 26 27 28 Am 0 0 0 0 1.12 0 1.1 0.99 0.92 0 2.18 3.2 1.61 0 Fm 0.92 0 0.91 0 1.12 0 0.55 1.2 1.43 0 2.18 3.19 1.61 0五、实习小结及心得：组装收音机是一项较复杂的过程,它既要求具备识图、焊接、装备的能力，又要求我们具有检测、调试的能力，收音机又大大小小一百多个零件，要把这些器件全安到指定的位置还真不容易。
最难焊的要数焊28 管角了，28个盘，每一个都不能连，如果有一个错误就有可能让整个收音机报废，先刮焊锡，然后再放芯片，最后再焊上，尤其是焊上时，绝对不能让两个管角联上，还要把28个管角全焊好。
我想做实验必须小心仔细别贪速度。
收音机主体装备完成后开始试听，结果没有声音，检查了好几遍才发现是几个管角没有联上，是虚焊，我轻轻的用电烙铁又焊了一遍，结果能出声了，经过反复的调试还收到了不少台，最后完成的收音机只能收到四个FM台。
通过组装收音机，使我明白走任何事情都必须认真听讲，掌握好基本的方法，然后认真按图而做，一次性就把事情做好，不要再辗转返工，干任何事情都要沉着，不能一味的求快，慢工出细活的道理还是很正确的，必须一步一个脚印，踏踏实实。
实验三、电话机的组装1、实习内容：拆解旧电话机，利用旧器件和新电路板组装电话，测量相关数据。
