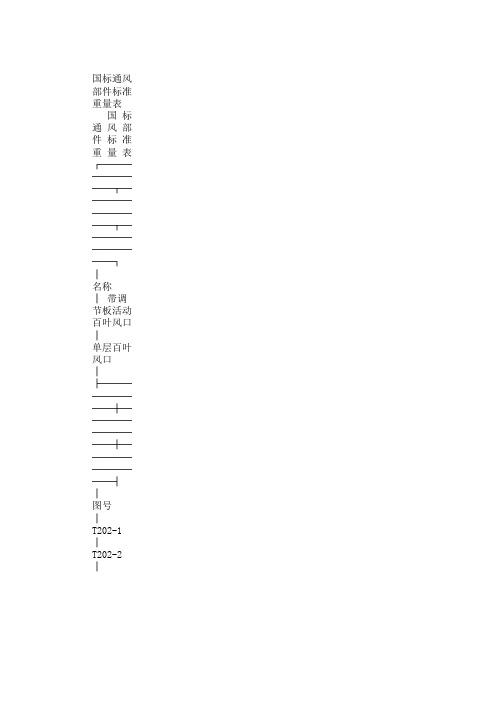

国标通风部件标准重量表国 标 通 风 部 件 标 准 重 量 表┌─────────┬───────────┬───────────┐│ 名称 │ 带调节板活动百叶风口 │ 单层百叶风口 │├─────────┼───────────┼───────────┤│ 图号 │ T202-1 │ T202-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 300*150 │ 1.45 │ 200*150 │ 0.88 ││ 2 │ 350*175 │ 1.79 │ 300*150 │ 1.19 ││ 3 │ 450*225 │ 2.47 │ 300*185 │ 1.40 ││ 4 │ 500*250 │ 2.94 │ 330*240 │ 1.70 ││ 5 │ 600*300 │ 3.60 │ 400*240 │ 1.94 ││ 6 │ │ │ 470*285 │ 2.48 ││ 7 │ │ │ 530*330 │ 3.05 ││ 8 │ │ │ 550*375 │ 3.59 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 双层百叶风口 │ 三层百叶风口 │├─────────┼───────────┼───────────┤│ 图号 │ T202-2 │ T202-3 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*150 │ 1.73 │ 250*180 │ 3.66 ││ 2 │ 300*150 │ 2.52 │ 290*180 │ 4.22 ││ 3 │ 300*185 │ 2.85 │ 330*210 │ 5.14 ││ 4 │ 330*240 │ 3.48 │ 370*210 │ 5.84 ││ 5 │ 400*240 │ 4.46 │ 410*250 │ 6.41 ││ 6 │ 470*285 │ 5.66 │ 450*280 │ 8.01 ││ 7 │ 530*330 │ 7.22 │ 490*320 │ 9.04 ││ 8 │ 550*375 │ 8.01 │ 570*320 │ 10.10 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 连动百叶风口 │ 矩形送风口 │├─────────┼───────────┼───────────┤│ 图号 │ T202-4 │ T203 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*150 │ 1.49 │ 60*52 │ 2.22 ││ 2 │ 250*195 │ 1.88 │ 80*69 │ 2.84 ││ 3 │ 300*195 │ 2.06 │ 100*87 │ 3.36 ││ 4 │ 300*240 │ 2.35 │ 120*104 │ 4.46 ││ 5 │ 350*240 │ 2.55 │ 140*121 │ 5.40 ││ 6 │ 350*285 │ 2.83 │ 160*139 │ 6.29 ││ 7 │ 400*330 │ 3.52 │ 180*156 │ 7.36 ││ 8 │ 500*330 │ 4.07 │ 200*173 │ 8.65 ││ 9 │ 500*375 │ 4.50 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 矩形空气分布器 │ 地上矩形空气分布器 │├─────────┼───────────┼───────────┤│ 图号 │ T206-1 │ T206-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 300*150 │ 4.95 │ 300*150 │ 8.72 ││ 2 │ 400*200 │ 6.61 │ 400*200 │ 12.51 ││ 3 │ 500*250 │ 10.32 │ 500*250 │ 14.44 ││ 4 │ 600*300 │ 12.42 │ 600*300 │ 22.19 ││ 5 │ 700*350 │ 17.71 │ 700*350 │ 27.17 ││ 6 │ │ │ │ ││ 7 │ │ │ │ ││ 8 │ │ │ │ ││ 9 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 风管插板式送吸风口 │├─────────┼───────────┬───────────┤│ 图号 │ 矩形T208-1 │ 圆形T208-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸B*C │ kg/个 │ 尺寸B*C │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*120 │ 0.88 │ 160*80 │ 0.62 ││ 2 │ 240*160 │ 1.20 │ 180*90 │ 0.68 ││ 3 │ 320*240 │ 1.95 │ 200*100 │ 0.79 ││ 4 │ 400*320 │ 2.96 │ 220*110 │ 0.90 ││ 5 │ │ │ 240*120 │ 1.01 ││ 6 │ │ │ 280*140 │ 1.27 ││ 7 │ │ │ 320*160 │ 1.50 ││ 8 │ │ │ 360*180 │ 1.79 ││ 9 │ │ │ 400*200 │ 2.10 ││ 10 │ │ │ 440*220 │ 2.39 ││ 11 │ │ │ 500*250 │ 2.94 ││ 12 │ │ │ 560*280 │ 3.53 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 旋转吹风口 │ 地上旋转吹风口 │├─────────┼───────────┼───────────┤│ 图号 │ T209-1 │ T209-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸D=A │ kg/个 │ 尺寸D=A │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 250 │ 10.09 │ 250 │ 13.20 ││ 2 │ 280 │ 11.76 │ 280 │ 15.49 ││ 3 │ 320 │ 14.67 │ 320 │ 18.92 ││ 4 │ 360 │ 17.86 │ 360 │ 22.82 ││ 5 │ 400 │ 20.68 │ 400 │ 26.25 ││ 6 │ 450 │ 25.21 │ 450 │ 31.77 ││ 7 │ │ │ │ ││ 8 │ │ │ │ ││ 9 │ │ │ │ ││ 10 │ │ │ │ ││ 11 │ │ │ │ ││ 12 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 圆形直片散流器 │ 方形直片散流器 │├─────────┼───────────┼───────────┤│ 图号 │ CT211-1 │ CT211-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸D │ kg/个 │ 尺寸A*A │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 120 │ 3.01 │ 120*120 │ 2.34 ││ 2 │ 140 │ 3.29 │ 160*160 │ 2.73 ││ 3 │ 180 │ 4.39 │ 200*200 │ 3.91 ││ 4 │ 220 │ 5.02 │ 250*250 │ 5.29 ││ 5 │ 250 │ 5.54 │ 320*320 │ 7.43 ││ 6 │ 280 │ 7.42 │ 400*400 │ 8.89 ││ 7 │ 320 │ 8.22 │ 500*500 │ 12.23 ││ 8 │ 360 │ 9.04 │ │ ││ 9 │ 400 │ 10.88 │ │ ││ 10 │ 450 │ 11.98 │ │ ││ 11 │ 500 │ 13.07 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 流线形散流器 │├─────────┼───────────────────────┤│ 图号 │ T211-4 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸D │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 160 │ 3.97 ││ 2 │ 200 │ 5.45 ││ 3 │ 250 │ 7.94 ││ 4 │ 320 │ 10.28 ││ 5 │ │ ││ 6 │ │ ││ 7 │ │ ││ 8 │ │ ││ 9 │ │ ││ 10 │ │ ││ 11 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 单面送吸风口 │├─────────┼───────────┬───────────┤│ 图号 │ I形T212-1 │ II形T212-1 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*A │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 120*120 │ 2.01 │ 100 │ 1.37 ││ 2 │ 160*160 │ 2.93 │ 120 │ 1.85 ││ 3 │ 200*200 │ 4.01 │ 140 │ 2.23 ││ 4 │ 250*250 │ 7.12 │ 160 │ 2.68 ││ 5 │ 320*320 │ 10.84 │ 180 │ 3.14 ││ 6 │ 400*400 │ 15.68 │ 200 │ 3.73 ││ 7 │ 500*500 │ 23.08 │ 220 │ 5.51 ││ 8 │ │ │ 250 │ 6.68 ││ 9 │ │ │ 280 │ 8.08 ││ 10 │ │ │ 320 │ 10.27 ││ 11 │ │ │ 360 │ 12.52 ││ 12 │ │ │ 400 │ 14.93 ││ 13 │ │ │ 450 │ 18.20 ││ 14 │ │ │ 500 │ 22.01 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 双面送吸风口 │├─────────┼───────────┬───────────┤│ 图号 │ I形T212-2 │ II形T212-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*A │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 120*120 │ 2.07 │ 100 │ 1.54 ││ 2 │ 160*160 │ 2.75 │ 120 │ 1.97 ││ 3 │ 200*200 │ 3.63 │ 140 │ 2.32 ││ 4 │ 250*250 │ 5.83 │ 160 │ 2.76 ││ 5 │ 320*320 │ 8.20 │ 180 │ 3.20 ││ 6 │ 400*400 │ 11.19 │ 200 │ 3.65 ││ 7 │ 500*500 │ 15.50 │ 220 │ 5.17 ││ 8 │ │ │ 250 │ 6.18 ││ 9 │ │ │ 280 │ 7.42 ││ 10 │ │ │ 320 │ 9.06 ││ 11 │ │ │ 360 │ 10.74 ││ 12 │ │ │ 400 │ 12.81 ││ 13 │ │ │ 450 │ 15.26 ││ 14 │ │ │ 500 │ 18.36 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 活动篦板式回风口 │├─────────┼───────────────────────┤│ 图号 │ T261 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸A*B │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 235*200 │ 1.06 ││ 2 │ 325*200 │ 1.39 ││ 3 │ 415*200 │ 1.73 ││ 4 │ 415*250 │ 1.97 ││ 5 │ 505*250 │ 2.36 ││ 6 │ 595*250 │ 2.71 ││ 7 │ 535*300 │ 2.80 ││ 8 │ 655*300 │ 3.35 ││ 9 │ 775*300 │ 3.70 ││ 10 │ 655*400 │ 4.08 ││ 11 │ 775*400 │ 4.75 ││ 12 │ 895*400 │ 5.42 │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 网式风口 │├─────────┼───────────┬───────────┤│ 图号 │ 三面T262 │ 矩形T262 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 250*200 │ 5.27 │ 200*150 │ 0.56 ││ 2 │ 300*200 │ 5.95 │ 250*200 │ 0.73 ││ 3 │ 400*200 │ 7.95 │ 350*250 │ 0.99 ││ 4 │ 500*250 │ 10.97 │ 450*300 │ 1.27 ││ 5 │ 600*250 │ 13.03 │ 550*350 │ 1.81 ││ 6 │ 620*300 │ 14.19 │ 600*400 │ 2.05 ││ 7 │ │ │ 700*450 │ 2.44 ││ 8 │ │ │ 800*500 │ 2.83 ││ 9 │ │ │ │ ││ 10 │ │ │ │ ││ 11 │ │ │ │ ││ 12 │ │ │ │ ││ 13 │ │ │ │ ││ 14 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 空气加热器上通阀 ││ 图号 │ T101-1 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸A*B │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 650*250 │ 13.00 ││ 2 │ 1200*250 │ 19.68 ││ 3 │ 1100*300 │ 19.71 ││ 4 │ 1800*300 │ 25.87 ││ 5 │ 1200*300 │ 23.16 ││ 6 │ 1600*400 │ 28.19 ││ 7 │ 1800*400 │ 33.78 ││ 8 │ │ ││ 9 │ │ ││ 10 │ │ ││ 11 │ │ ││ 12 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 空气加热器旁通阀 │├─────────┼───────────────────────┤│ 图号 │ T101-2 │├─────────┼───────┬───┬───────┬───┤│ 序号 │ 尺寸SRZ │ kg/个│ 尺寸SRZ │ kg/个│├─────────┼────┬──┼───┼────┬──┼───┤│ 1 │ │ 1型│ 11.32│ │ 1型│ 18.14││ 2 │ D │ 2型│ 13.98│ D │ 2型│ 22.45││ │ 5*5Z │ │ │ 10*6Z │ │ ││ 3 │ X │ 3型│ 14.72│ X │ 3型│ 22.73││ 4 │ │ 4型│ 18.20│ │ 4型│ 27.99││ ├────┼──┤ ├────┼──┤ ││ 5 │ │ 1型│ 18.14│ │ 1型│ 25.09││ 6 │ D │ 2型│ 22.45│ D │ 2型│ 31.70││ │ 10*5Z │ │ │ 15*6Z │ │ ││ 7 │ X │ 3型│ 22.73│ X │ 3型│ 30.74││ 8 │ │ 4型│ 27.99│ │ 4型│ 37.81││ ├────┼──┤ ├────┼──┤ ││ 9 │ │ 1型│ 12.42│ │ 1型│ 13.95││ 10 │ D │ 2型│ 15.62│ D │ 2型│ 17.48││ │ 6*6Z │ │ │ 7*7Z │ │ ││ 11 │ X │ 3型│ 16.21│ X │ 3型│ 17.95││ 12 │ │ 4型│ 20.08│ │ 4型│ 22.07│└─────────┴────┴──┴───┴────┴──┴───┘┌─────────┬───────────────────────┐│ 名称 │ 空气加热器旁通阀 │├─────────┼───────────────────────┤│ 图号 │ T101-2 ││ 序号 │ 尺寸SRZ │ kg/个│ 尺寸SRZ │ kg/个│├─────────┼────┬──┼───┼────┬──┼───┤│ 1 │ │ 1型│ 18.14│ │ 1型│ 25.09││ 2 │ D │ 2型│ 22.45│ D │ 2型│ 31.70││ │ 10*7Z │ │ │ 15*10Z │ │ ││ 3 │ X │ 3型│ 22.91│ X │ 3型│ 30.74││ 4 │ │ 4型│ 27.99│ │ 4型│ 37.81││ ├────┼──┤ ├────┼──┤ ││ 5 │ │ 1型│ 25.09│ │ 1型│ 28.65││ 6 │ D │ 2型│ 31.70│ D │ 2型│ 35.97││ │ 15*7Z │ │ │ 17*10Z │ │ ││ 7 │ X │ 3型│ 30.74│ X │ 3型│ 35.10││ 8 │ │ 4型│ 37.81│ │ 4型│ 42.86││ ├────┼──┤ ├────┼──┤ ││ 9 │ │ 1型│ 28.65│ │ 1型│ 21.46││ 10 │ D │ 2型│ 35.97│ D │ 2型│ 26.73││ │ 17*7Z │ │ │ 12*6Z │ │ ││ 11 │ X │ 3型│ 35.10│ X │ 3型│ 26.61││ 12 │ │ 4型│ 42.96│ │ 4型│ 32.61│└─────────┴────┴──┴───┴────┴──┴───┘┌─────────┬───────────────────────┐│ 名称 │ 圆形瓣式启动阀 │├─────────┼───────────────────────┤│ 图号 │ T301-5 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸DA1 │ kg/个 │ 尺寸DA1 │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 400 │ 15.06 │ 900 │ 54.80 ││ 2 │ 420 │ 16.02 │ 910 │ 53.25 ││ 3 │ 450 │ 17.59 │ 1000 │ 63.93 ││ 4 │ 455 │ 17.37 │ 1040 │ 65.48 ││ 5 │ 500 │ 20.23 │ 1170 │ 72.57 ││ 6 │ 520 │ 20.31 │ 1200 │ 82.68 ││ 7 │ 550 │ 22.23 │ 1250 │ 86.50 ││ 8 │ 585 │ 22.94 │ 1300 │ 89.16 ││ 9 │ 600 │ 29.67 │ │ ││ 10 │ 620 │ 28.35 │ │ ││ 11 │ 650 │ 30.21 │ │ ││ 12 │ 715 │ 35.37 │ │ ││ 13 │ 750 │ 38.29 │ │ ││ 14 │ 780 │ 41.55 │ │ ││ 15 │ 800 │ 42.38 │ │ ││ 16 │ 840 │ 43.21 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 圆形蝶阀(拉链式) ││ 图号 │ 非保温T302-1 │ 保温T302-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸D │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200 │ 3.63 │ 200 │ 3.85 ││ 2 │ 220 │ 3.93 │ 220 │ 4.17 ││ 3 │ 250 │ 4.40 │ 250 │ 4.67 ││ 4 │ 280 │ 4.90 │ 280 │ 5.22 ││ 5 │ 320 │ 5.78 │ 320 │ 5.92 ││ 6 │ 360 │ 6.53 │ 360 │ 6.68 ││ 7 │ 400 │ 7.34 │ 400 │ 7.55 ││ 8 │ 450 │ 8.37 │ 450 │ 8.51 ││ 9 │ 500 │ 13.22 │ 500 │ 11.32 ││ 10 │ 560 │ 16.07 │ 560 │ 13.78 ││ 11 │ 630 │ 18.55 │ 630 │ 15.65 ││ 12 │ 700 │ 22.54 │ 700 │ 19.32 ││ 13 │ 800 │ 26.62 │ 800 │ 22.49 ││ 14 │ 900 │ 32.91 │ 900 │ 28.12 ││ 15 │ 1000 │ 37.66 │ 1000 │ 31.77 ││ 16 │ 1120 │ 45.21 │ 1120 │ 38.42 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 方形蝶阀(拉链式) │├─────────┼───────────┬───────────┤│ 图号 │ 非保温T302-3 │ 保温T302-4 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*A │ kg/个 │ 尺寸A*A │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 120*120 │ 3.04 │ 120*120 │ 3.20 ││ 2 │ 160*160 │ 3.78 │ 160*160 │ 3.97 ││ 3 │ 200*200 │ 4.54 │ 200*200 │ 4.78 ││ 4 │ 250*250 │ 5.68 │ 250*250 │ 5.86 ││ 5 │ 320*320 │ 7.25 │ 320*320 │ 7.44 ││ 6 │ 400*400 │ 10.07 │ 400*400 │ 10.28 ││ 7 │ 500*500 │ 19.14 │ 500*500 │ 16.70 ││ 8 │ 630*630 │ 27.08 │ 630*630 │ 23.63 ││ 9 │ 800*800 │ 37.75 │ 800*800 │ 32.67 ││ 10 │ 1000*1000 │ 49.55 │ 1000*1000 │ 42.42 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 矩形蝶式(拉链式) │├─────────┼───────────────────────┤│ 图号 │ 非保温T302-5 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*250 │ 5.17 │ 320*630 │ 17.44 ││ 2 │ 200*320 │ 5.85 │ 320*800 │ 22.43 ││ 3 │ 200*400 │ 6.68 │ 400*500 │ 15.74 ││ 4 │ 200*500 │ 9.74 │ 400*630 │ 19.27 ││ 5 │ 250*320 │ 6.45 │ 400*800 │ 24.58 ││ 6 │ 250*400 │ 7.31 │ 500*630 │ 21.56 ││ 7 │ 250*500 │ 10.58 │ 500*800 │ 27.40 ││ 8 │ 250*630 │ 13.29 │ 630*800 │ 30.87 ││ 9 │ 320*400 │ 12.46 │ │ ││ 10 │ 320*500 │ 14.18 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 矩形蝶式(拉链式) │├─────────┼───────────────────────┤│ 图号 │ 保温T302-6 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*250 │ 5.33 │ 320*630 │ 15.55 ││ 2 │ 200*320 │ 6.03 │ 320*800 │ 20.07 ││ 3 │ 200*400 │ 6.87 │ 400*500 │ 13.95 ││ 4 │ 200*500 │ 9.96 │ 400*630 │ 17.09 ││ 5 │ 250*320 │ 6.64 │ 400*800 │ 21.91 ││ 6 │ 250*400 │ 7.51 │ 500*630 │ 18.97 ││ 7 │ 250*500 │ 10.81 │ 500*800 │ 24.20 ││ 8 │ 250*630 │ 13.53 │ 630*800 │ 27.12 ││ 9 │ 320*400 │ 11.19 │ │ ││ 10 │ 320*500 │ 12.64 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 钢制蝶阀(手柄式) │├─────────┼───────────────────────┤│ 图号 │ 圆形T302-7 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸D │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 100 │ 1.95 │ 320 │ 7.06 ││ 2 │ 120 │ 2.24 │ 360 │ 7.94 ││ 3 │ 140 │ 2.52 │ 400 │ 8.86 ││ 4 │ 160 │ 2.81 │ 450 │ 10.65 ││ 5 │ 180 │ 3.12 │ 500 │ 13.08 ││ 6 │ 200 │ 3.43 │ 560 │ 14.80 ││ 7 │ 220 │ 3.72 │ 630 │ 18.51 ││ 8 │ 250 │ 4.22 │ │ ││ 9 │ 280 │ 6.22 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 钢制蝶阀(手柄式) │├─────────┼───────────────────────┤│ 图号 │ 方形T302-8 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸A*A │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 120*120 │ 2.87 ││ 2 │ 160*160 │ 3.61 ││ 3 │ 200*200 │ 4.37 ││ 4 │ 250*250 │ 5.51 ││ 5 │ 320*320 │ 7.08 ││ 6 │ 400*400 │ 9.90 ││ 7 │ 500*500 │ 17.70 ││ 8 │ 630*630 │ 25.31 ││ 9 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 钢制蝶阀(手柄式) │├─────────┼───────────────────────┤│ 图号 │ 矩形T302-9 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*250 │ 4.98 │ 320*500 │ 13.85 ││ 2 │ 200*320 │ 5.66 │ 320*630 │ 17.11 ││ 3 │ 200*400 │ 6.49 │ 320*800 │ 22.10 ││ 4 │ 200*500 │ 9.55 │ 400*500 │ 15.41 ││ 5 │ 250*320 │ 6.26 │ 400*630 │ 18.94 ││ 6 │ 250*400 │ 7.12 │ 400*800 │ 24.25 ││ 7 │ 250*500 │ 10.39 │ 500*630 │ 21.23 ││ 8 │ 250*630 │ 13.10 │ 500*800 │ 27.07 ││ 9 │ 320*400 │ 12.13 │ 630*800 │ 30.54 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 圆形风管止回阀 │├─────────┼───────────┬───────────┤│ 图号 │ 垂直式T303-1 │ 水平式T303-1 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸D │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 220 │ 5.53 │ 220 │ 5.69 ││ 2 │ 250 │ 6.22 │ 250 │ 6.41 ││ 3 │ 280 │ 6.95 │ 280 │ 7.17 ││ 4 │ 320 │ 7.93 │ 320 │ 8.26 ││ 5 │ 360 │ 8.98 │ 360 │ 9.33 ││ 6 │ 400 │ 9.97 │ 400 │ 10.36 ││ 7 │ 450 │ 11.25 │ 450 │ 11.73 ││ 8 │ 500 │ 13.69 │ 500 │ 14.19 ││ 9 │ 560 │ 15.42 │ 560 │ 16.14 ││ 10 │ 630 │ 17.42 │ 630 │ 18.26 ││ 11 │ 700 │ 20.81 │ 700 │ 21.85 ││ 12 │ 800 │ 24.12 │ 800 │ 25.68 ││ 13 │ 900 │ 29.53 │ 900 │ 31.13 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 方形风管止回阀 │├─────────┼───────────┬───────────┤│ 图号 │ 垂直式T303-2 │ 水平式T303-2 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*A │ kg/个 │ 尺寸A*A │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 200*200 │ 6.74 │ 200*200 │ 6.73 ││ 2 │ 250*250 │ 8.34 │ 250*250 │ 8.37 ││ 3 │ 320*320 │ 10.58 │ 320*320 │ 10.70 ││ 4 │ 400*400 │ 13.24 │ 400*400 │ 13.43 ││ 5 │ 500*500 │ 19.43 │ 500*500 │ 19.81 ││ 6 │ 630*630 │ 26.60 │ 630*630 │ 27.72 ││ 7 │ 800*800 │ 36.13 │ 800*800 │ 37.33 ││ 8 │ │ │ │ ││ 9 │ │ │ │ ││ 10 │ │ │ │ ││ 11 │ │ │ │ ││ 12 │ │ │ │ ││ 13 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 密闭式斜插板阀 │├─────────┼───────────────────────┤│ 图号 │ T309 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸D │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 80 │ 2.620 │ 210 │ 9.276 ││ 2 │ 90 │ 3.019 │ 220 │ 10.396 ││ 3 │ 100 │ 3.427 │ 240 │ 11.756 ││ 4 │ 110 │ 3.836 │ 250 │ 12.466 ││ 5 │ 120 │ 4.225 │ 260 │ 13.046 ││ 6 │ 130 │ 4.755 │ 280 │ 14.376 ││ 7 │ 140 │ 5.203 │ 300 │ 16.186 ││ 8 │ 150 │ 5.752 │ 320 │ 17.776 ││ 9 │ 160 │ 6.201 │ 340 │ 19.616 ││ 10 │ 170 │ 6.760 │ │ ││ 11 │ 180 │ 7.219 │ │ ││ 12 │ 190 │ 7.810 │ │ ││ 13 │ 200 │ 9.056 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 手动密闭式对开多叶阀 │├─────────┼───────────────────────┤│ 图号 │ T308-1 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 160*320 │ 8.90 │ 400*400 │ 13.10 ││ 2 │ 200*320 │ 9.30 │ 500*400 │ 14.20 ││ 3 │ 250*320 │ 9.80 │ 630*400 │ 16.50 ││ 4 │ 320*320 │ 10.50 │ 800*400 │ 19.10 ││ 5 │ 400*320 │ 11.70 │ 1000*400 │ 22.40 ││ 6 │ 500*320 │ 12.70 │ 1250*400 │ 27.40 ││ 7 │ 630*320 │ 14.70 │ 200*500 │ 12.80 ││ 8 │ 800*320 │ 17.30 │ 250*500 │ 13.40 ││ 9 │ 1000*320 │ 20.20 │ 500*500 │ 16.70 ││ 10 │ 200*400 │ 10.60 │ 630*500 │ 19.30 ││ 11 │ 250*400 │ 11.10 │ 800*500 │ 22.40 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 手动密闭式对开多叶阀 │├─────────┼───────────────────────┤│ 图号 │ T308-1 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*B │ kg/个 │ 尺寸A*B │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 1000*500 │ 25.90 │ 1250*800 │ 52.10 ││ 2 │ 1250*500 │ 31.60 │ 1600*800 │ 65.40 ││ 3 │ 1600*500 │ 50.80 │ 2000*800 │ 75.50 ││ 4 │ 250*630 │ 16.10 │ 1000*1000 │ 51.10 ││ 5 │ 630*630 │ 22.80 │ 1250*1000 │ 61.40 ││ 6 │ 800*630 │ 33.10 │ 1600*1000 │ 76.80 ││ 7 │ 1000*630 │ 37.90 │ 2000*1000 │ 88.10 ││ 8 │ 1250*630 │ 45.50 │ 1600*1250 │ 90.40 ││ 9 │ 1600*630 │ 57.70 │ 2000*1250 │103.20 ││ 10 │ 800*800 │ 37.90 │ │ ││ 11 │ 1000*800 │ 43.10 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 泥心烘炉排气罩 │ 升降式回转排气罩 │├─────────┼───────────┼───────────┤│ 图号 │ T407-1、2 │ T409 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸 │ kg/个 │ 尺寸 │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 6m2 │191.41 │ 400 │ 18.71 ││ 2 │ 1.3m3 │ 81.83 │ 500 │ 21.76 ││ 3 │ │ │ 600 │ 23.83 ││ 4 │ │ │ │ ││ 5 │ │ │ │ ││ 6 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 上吸式侧吸罩 │ 下吸式侧吸罩 │├─────────┼───────────┼───────────┤│ 图号 │ T401-1 │ T401-2 │├─────────┼───────┬───┼───────┬───┤│ 序号 │ 尺寸 │ kg/个│ 尺寸 │ kg/个│├─────────┼────┬──┼───┼────┬──┼───┤│ 1 │ 600*220│ I型│ 21.73│ 600*220│ I型│ 29.31││ 2 │ 600*220│II型│ 25.35│ 600*220│II型│ 31.03││ 3 │ 750*250│ I型│ 24.50│ 750*250│ I型│ 32.65││ 4 │ 750*250│II型│ 28.09│ 750*250│II型│ 34.35││ 5 │ 900*280│ I型│ 27.12│ 900*280│ I型│ 35.95││ 6 │ 900*280│II型│ 30.67│ 900*280│II型│ 37.64│└─────────┴────┴──┴───┴────┴──┴───┘┌─────────┬───────────────────────┐│ 名称 │ 中、小型零件焊接台排气罩 │├─────────┼───────────────────────┤│ 图号 │ T401-3 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸A*B │ kg/个 │├─────────┼─────┬─────┼───────────┤│ 1 │ │ 300*200 │ 8.30 ││ 2 │小型零件台│ 400*250 │ 9.58 ││ 3 │ │ 500*320 │ 11.14 ││ ├─────┴─────┤ ││ 4 │ 中型零件台 │ 25.27 ││ 5 ├───────────┤ ││ 6 │ │ ││ 7 │ │ ││ 8 │ │ ││ 9 │ │ ││ 10 │ │ ││ 11 │ │ ││ 12 │ │ ││ 13 │ │ ││ 14 │ │ ││ 15 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 整体槽边侧吸罩 │├─────────┼───────────────────────┤│ 图号 │ T403-1 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸B*C │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 120*500 │ 19.13 ││ 2 │ 150*600 │ 24.06 ││ 3 │ 120*500 │ 24.17 ││ 4 │ 150*600 │ 31.18 ││ 5 │ 200*700 │ 35.47 ││ 6 │ 150*600 │ 35.72 ││ 7 │ 200*700 │ 42.19 ││ 8 │ 150*600 │ 41.18 ││ 9 │ 200*700 │ 49.43 ││ 10 │ 200*600 │ 50.36 ││ 11 │ 200*700 │ 59.47 ││ 12 │ │ ││ 13 │ │ ││ 14 │ │ ││ 15 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────┬───────────┐│ 名称 │ 分组槽边侧吸罩 │ 分组侧吸罩调节阀 │├─────────┼───────────┼───────────┤│ 图号 │ T403-1 │ T403-1 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸B*C │ kg/个 │ 尺寸B*C │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 300*120 │ 14.70 │ 300*120 │ 8.89 ││ 2 │ 370*120 │ 17.49 │ 370*120 │ 10.21 ││ 3 │ 450*120 │ 20.46 │ 450*120 │ 11.72 ││ 4 │ 550*120 │ 23.46 │ 550*120 │ 13.58 ││ 5 │ 650*120 │ 26.83 │ 650*120 │ 15.48 ││ 6 │ 300*140 │ 15.52 │ 300*140 │ 9.19 ││ 7 │ 370*140 │ 18.41 │ 370*140 │ 10.57 ││ 8 │ 450*140 │ 21.39 │ 450*140 │ 12.11 ││ 9 │ 550*140 │ 24.60 │ 550*140 │ 14.03 ││ 10 │ 650*140 │ 27.86 │ 650*140 │ 15.96 ││ 11 │ 300*160 │ 16.18 │ 300*160 │ 9.69 ││ 12 │ 370*160 │ 19.10 │ 370*160 │ 11.16 ││ 13 │ 450*160 │ 22.06 │ 450*160 │ 12.72 ││ 14 │ 550*160 │ 25.37 │ 550*160 │ 14.68 ││ 15 │ 650*160 │ 28.59 │ 650*160 │ 16.66 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吹风罩 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸B*C │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 300*100 │ 12.73 ││ 2 │ 300*120 │ 13.61 ││ 3 │ 370*100 │ 15.30 ││ 4 │ 370*120 │ 16.30 ││ 5 │ 450*100 │ 17.81 ││ 6 │ 450*120 │ 18.84 ││ 7 │ 550*100 │ 20.88 ││ 8 │ 550*120 │ 22.04 ││ 9 │ 650*100 │ 23.79 ││ 10 │ 650*120 │ 24.98 ││ 11 │ │ ││ 12 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吸风罩 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸B*C │ kg/个 │ 尺寸B*C │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 300*100 │ 14.05 │ 370*400 │ 46.30 ││ 2 │ 300*120 │ 16.28 │ 370*500 │ 56.63 ││ 3 │ 300*150 │ 19.27 │ 450*100 │ 19.82 ││ 4 │ 300*200 │ 23.35 │ 450*120 │ 22.73 ││ 5 │ 300*300 │ 30.45 │ 450*150 │ 26.46 ││ 6 │ 300*400 │ 38.20 │ 450*200 │ 31.85 ││ 7 │ 300*500 │ 46.76 │ 450*300 │ 40.88 ││ 8 │ 370*100 │ 17.02 │ 450*400 │ 51.08 ││ 9 │ 370*120 │ 19.71 │ 450*500 │ 62.09 ││ 10 │ 370*150 │ 23.06 │ 550*100 │ 23.16 ││ 11 │ 370*200 │ 28.22 │ 550*120 │ 26.48 ││ 12 │ 370*300 │ 36.91 │ 550*150 │ 30.93 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吸风罩 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸B*C │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 550*200 │ 37.07 ││ 2 │ 550*300 │ 47.70 ││ 3 │ 550*400 │ 59.64 ││ 5 │ 650*100 │ 26.17 ││ 6 │ 650*120 │ 29.76 ││ 7 │ 650*150 │ 34.35 ││ 8 │ 650*200 │ 40.91 ││ 9 │ 650*300 │ 52.10 ││ 10 │ 650*400 │ 64.57 ││ 11 │ 650*500 │ 78.04 ││ 12 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吸风罩调节阀 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸B*C │ kg/个 │ 尺寸B*C │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 300*100 │ 8.43 │ 370*400 │ 16.86 ││ 2 │ 300*120 │ 8.89 │ 370*500 │ 19.22 ││ 3 │ 300*150 │ 9.55 │ 450*100 │ 11.12 ││ 4 │ 300*200 │ 10.69 │ 450*120 │ 11.17 ││ 5 │ 300*300 │ 12.80 │ 450*150 │ 12.47 ││ 6 │ 300*400 │ 14.98 │ 450*200 │ 13.73 ││ 7 │ 300*500 │ 17.36 │ 450*300 │ 16.26 ││ 8 │ 370*100 │ 9.70 │ 450*400 │ 18.82 ││ 9 │ 370*120 │ 10.21 │ 450*500 │ 21.35 ││ 10 │ 370*150 │ 10.92 │ 550*100 │ 13.06 ││ 11 │ 370*200 │ 12.10 │ 550*120 │ 13.60 ││ 12 │ 370*300 │ 14.48 │ 550*150 │ 14.47 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吸风罩调节阀 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸B*C │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 550*200 │ 15.77 ││ 2 │ 550*300 │ 17.97 ││ 3 │ 550*400 │ 21.24 ││ 4 │ 550*500 │ 24.09 ││ 5 │ 650*100 │ 14.89 ││ 6 │ 650*120 │ 15.49 ││ 7 │ 650*150 │ 16.39 ││ 8 │ 650*200 │ 17.81 ││ 9 │ 650*300 │ 20.74 ││ 10 │ 650*400 │ 23.68 ││ 12 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 槽边吹风罩调节阀 │├─────────┼───────────────────────┤│ 图号 │ T403-2 │├─────────┼───────────┬───────────┤│ 序号 │ 尺寸B*C │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 300*100 │ 8.43 ││ 2 │ 300*120 │ 8.89 ││ 3 │ 370*100 │ 9.72 ││ 4 │ 370*120 │ 10.21 ││ 5 │ 450*100 │ 11.22 ││ 6 │ 450*120 │ 11.71 ││ 7 │ 550*100 │ 13.06 ││ 8 │ 550*120 │ 13.60 ││ 9 │ 650*100 │ 14.89 ││ 10 │ 650*120 │ 15.48 ││ 11 │ │ ││ 12 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ 条缝槽边抽风罩 │├─────────┼───────────────────────┤│ 图号 │ 单侧I型86T414 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*E*F │ kg/个 │ 尺寸A*E*F │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 400*120*120│ 9.44 │ 600*140*140│ 19.37 ││ 2 │ 400*140*120│ 11.55 │ 600*170*140│ 21.12 ││ 3 │ 400*140*120│ 11.55 │ 800*120*160│ 18.74 ││ 4 │ 400*170*120│ 12.51 │ 800*140*160│ 23.41 ││ 5 │ 500*120*140│ 11.65 │ 800*140*160│ 27.63 ││ 6 │ 500*140*140│ 14.04 │ 800*170*160│ 29.76 ││ 7 │ 500*140*140│ 15.08 │1000*120*180│ 23.51 ││ 8 │ 500*170*140│ 16.64 │1000*140*180│ 28.96 ││ 9 │ 600*120*140│ 14.37 │1000*160*180│ 33.90 ││ 10 │ 600*140*140│ 17.04 │1000*170*180│ 38.09 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 条缝槽边抽风罩 │├─────────┼───────────────────────┤│ 图号 │ 单侧II型86T414 │├─────────┼──────┬────┬──────┬────┤│ 序号 │ 尺寸A*E*F │ kg/个 │ 尺寸A*E*F │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 400*120*120│ 8.01 │ 600*140*140│ 13.42 ││ 2 │ 400*140*120│ 9.21 │ 600*170*140│ 14.82 ││ 3 │ 400*140*120│ 9.21 │ 800*120*160│ 14.88 ││ 4 │ 400*170*120│ 10.16 │ 800*140*160│ 16.70 ││ 5 │ 500*120*140│ 9.84 │ 800*140*160│ 17.59 ││ 6 │ 500*140*140│ 11.09 │ 800*170*160│ 19.27 ││ 7 │ 500*140*140│ 11.41 │1000*120*180│ 18.71 ││ 8 │ 500*170*140│ 12.67 │1000*140*180│ 20.66 ││ 9 │ 600*120*140│ 11.44 │1000*160*180│ 21.48 ││ 10 │ 600*140*140│ 12.78 │1000*170*180│ 23.74 │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 条缝槽边抽风罩 │├─────────┼───────────────────────┤│ 图号 │ 双侧I型86T414 │├─────────┼───────┬───┬───────┬───┤│ 序号 │ 尺寸A*B*E │ kg/个│ 尺寸A*B*E │ kg/个│├─────────┼───────┼───┼───────┼───┤│ 1 │ 600*500*140 │ 27.30│ 1200*600*140 │ 59.73││ 2 │ 600*600*140 │ 30.54│ 1200*700*170 │ 60.46││ 3 │ 600*700*170 │ 36.42│ 1200*800*170 │ 67.35││ 4 │ 800*500*140 │ 38.07│ 1200*1000*200│ 82.78││ 5 │ 800*600*140 │ 39.23│ 1200*1200*200│ 76.92││ 6 │ 800*700*170 │ 44.05│ 1500*700*170 │ 77.76││ 7 │ 800*800*170 │ 45.12│ 1500*800*170 │ 80.23││ 8 │ 1000*500*140 │ 44.26│ 1500*1000*200│ 97.08││ 9 │ 1000*600*140 │ 46.42│ 1500*1200*200│104.47││ 10 │ 1000*700*170 │ 54.70│ 2000*700*170 │102.93││ 11 │ 1000*800*170 │ 60.62│ 2000*800*170 │110.97││ 12 │ 1000*1000*200│ 70.41│ 2000*1000*200│123.82││ 13 │ 1200*500*140 │ 50.80│ 2000*1200*200│127.83│└─────────┴───────┴───┴───────┴───┘┌─────────┬───────────────────────┐│ 名称 │ 条缝槽边抽风罩 │├─────────┼───────────────────────┤│ 图号 │ 双侧II型、周边型86T414 │├─────────┼───────┬───┬───────┬───┤│ 序号 │ 尺寸A*B*E │ kg/个│ 尺寸A*B*E │ kg/个│├─────────┼───────┼───┼───────┼───┤│ 1 │ 600*500*140 │ 36.97│ 1200*600*140 │ 64.77││ 2 │ 600*600*140 │ 38.14│ 1200*700*170 │ 75.95││ 3 │ 600*700*170 │ 45.21│ 1200*800*170 │ 79.01││ 4 │ 800*500*140 │ 46.62│ 1200*1000*200│ 92.74││ 5 │ 800*600*140 │ 47.80│ 1200*1200*200│101.26││ 6 │ 800*700*170 │ 56.04│ 1500*700*170 │ 88.43││ 7 │ 800*800*170 │ 58.84│ 1500*800*170 │ 91.02││ 8 │ 1000*500*140 │ 59.11│ 1500*1000*200│107.34││ 9 │ 1000*600*140 │ 60.05│ 1500*1200*200│116.16││ 10 │ 1000*700*170 │ 69.47│ 2000*700*170 │ 95.57││ 11 │ 1000*800*170 │ 71.82│ 2000*800*170 │101.68││ 12 │ 1000*1000*200│ 84.66│ 2000*1000*200│118.64││ 13 │ 1200*500*140 │ 63.83│ 2000*1200*200│125.46│└─────────┴───────┴───┴───────┴───┘┌─────────┬──────────┬────────────┐│ 名称 │ 上吸式圆回转罩 │ 下吸式圆回转罩 │├─────────┼──────────┼────────────┤│ 图号 │T410-1(墙上、钢柱上)│T410-2(钢柱、混凝土柱上)│├─────────┼──────┬───┼───────┬────┤│ 序号 │ 尺寸D │ kg/个│ 尺寸D │ kg/个 │├─────────┼──────┼───┼───────┼────┤│ 1 │ 320 │189.11│ 320 │ 214.16 ││ 2 │ 400 │215.94│ 400 │ 259.78 ││ 3 │ 450 │241.74│ 450 │ 265.75 ││ 4 │ 560 │335.15│ 560 │ 338.37 ││ 5 │ 630 │394.30│ 630 │ 385.46 ││ 6 │ │ │ │ ││ 7 │ │ │ │ │└─────────┴──────┴───┴───────┴────┘┌─────────┬───────────┬───────────┐│ 名称 │ 升降式排气罩 │ 手锻炉排气罩 │├─────────┼───────────┼───────────┤│ 图号 │ T412 │ T413 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸D0 │ kg/个 │ 尺寸D │ kg/个 │├─────────┼──────┬────┼──────┬────┤│ 1 │ 400 │ 72.23 │ 400 │ 116 ││ 2 │ 600 │104.00 │ 450 │ 118 ││ 3 │ 800 │131.00 │ 500 │ 120 ││ 4 │ 1000 │169.00 │ 560 │ 184 ││ 5 │ 1200 │204.00 │ 630 │ 188 ││ 6 │ 1500 │299.00 │ 700 │ 189 ││ 7 │ 2000 │449.00 │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ LWP滤尘器支架 │├─────────┼───────────────────────┤│ 图号 │ T521-1、5 │├─────────┼───────────┬───────────┤│ 序号 │ 尺 寸 │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 清洗槽 │ 53.11 ││ 2 │ 油 槽 │ 33.70 ││ ├─────┬─────┤ ││ 3 │ │ I型 │ 59.02 ││ 4 │ 晾干架 │ II型 │ 83.95 ││ 5 │ │ III型 │ 105.32 ││ ├─────┴─────┤ ││ 6 │ │ ││ 7 │ │ ││ 8 │ │ ││ 9 │ │ ││ 10 │ │ ││ 11 │ │ ││ 12 │ │ ││ 13 │ │ ││ 14 │ │ ││ 15 │ │ │└─────────┴───────────┴───────────┘┌─────────┬───────────────────────┐│ 名称 │ LWP滤尘器安装(框架) │├─────────┼───────────┼───────────┤│ 图号 │ 立式、匣式T521-2 │ 人字式T521-3 │├─────────┼──────┬────┼──────┬────┤│ 序号 │ 尺寸A*H │ kg/个 │ 尺寸A*H │ kg/个 │├─────────┼──────┼────┼──────┼────┤│ 1 │ 528*588 │ 8.99 │ 1400*1100 │ 49.25 ││ 2 │ 528*1111 │ 12.90 │ 2100*1100 │ 73.71 ││ 3 │ 528*1634 │ 16.12 │ 2800*1100 │ 98.38 ││ 4 │ 528*2157 │ 19.35 │ 1400*1633 │ 62.04 ││ 5 │ 1051*1111 │ 22.03 │ 2100*1633 │ 92.85 ││ 6 │ 1051*1634 │ 26.07 │ 2800*1633 │123.81 ││ 7 │ 1051*2157 │ 31.32 │ 1400*2156 │ 73.57 ││ 8 │ 1574*1634 │ 33.01 │ 2100*2156 │110.14 ││ 9 │ 1574*2157 │ 37.64 │ 2800*2156 │146.90 ││ 10 │ 2108*2157 │ 57.47 │ 3500*2156 │183.45 ││ 11 │ 2642*2157 │ 78.79 │ 3500*2679 │215.33 ││ 12 │ │ │ │ ││ 13 │ │ │ │ ││ 14 │ │ │ │ ││ 15 │ │ │ │ │└─────────┴──────┴────┴──────┴────┘┌─────────┬───────────────────────┐│ 名称 │ 风机减震台座 │├─────────┼───────────────────────┤│ 图号 │ CG327 │├─────────┼───────────┬───────────┤│ 序号 │ 尺 寸 │ kg/个 │├─────────┼───────────┼───────────┤│ 1 │ 2.8A │ 25.20 ││ 2 │ 3.2A │ 28.60 │。

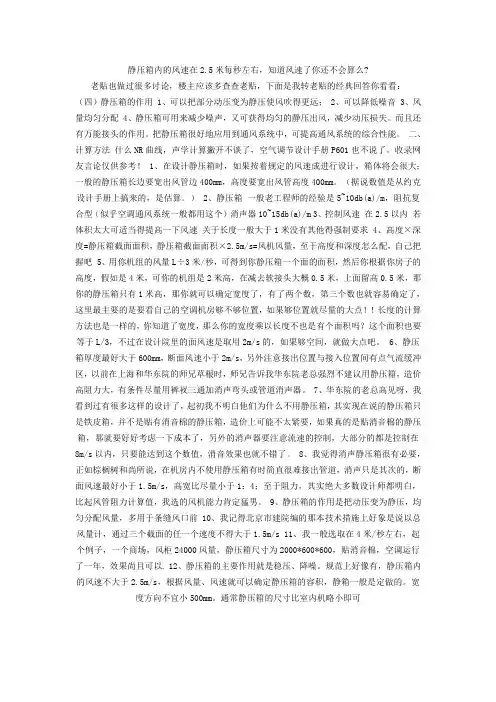

静压箱内的风速在2.5米每秒左右，知道风速了你还不会算么?老贴也做过很多讨论，楼主应该多查查老贴，下面是我转老贴的经典回答你看看：（四）静压箱的作用 1、可以把部分动压变为静压使风吹得更远； 2、可以降低噪音 3、风量均匀分配 4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。
而且还有万能接头的作用。
把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
二、计算方法什么NR曲线，声学计算撇开不谈了，空气调节设计手册P601也不说了。
收录网友言论仅供参考！ 1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。
（据说数值是从约克设计手册上搞来的，是估算。
） 2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m 3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求 4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧 5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。
6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。

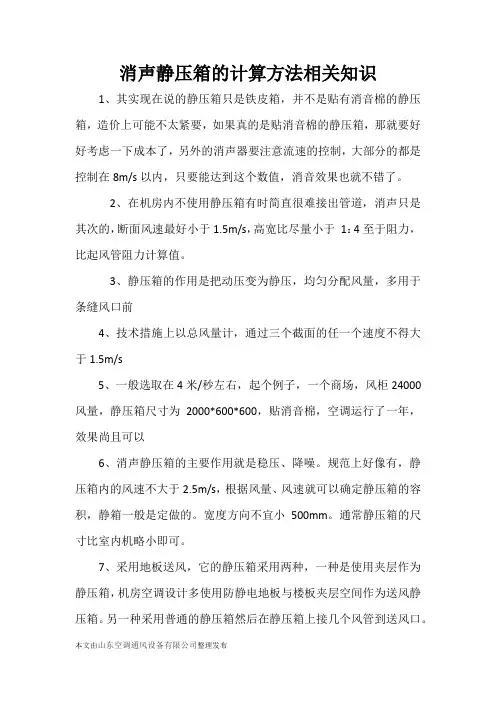

消声静压箱的计算方法相关知识
1、其实现在说的静压箱只是铁皮箱，并不是贴有消音棉的静压箱，造价上可能不太紧要，如果真的是贴消音棉的静压箱，那就要好好考虑一下成本了，另外的消声器要注意流速的控制，大部分的都是控制在8m/s以内，只要能达到这个数值，消音效果也就不错了。
2、在机房内不使用静压箱有时简直很难接出管道，消声只是其次的，断面风速最好小于1.5m/s，高宽比尽量小于1：4至于阻力，比起风管阻力计算值。
3、静压箱的作用是把动压变为静压，均匀分配风量，多用于条缝风口前
4、技术措施上以总风量计，通过三个截面的任一个速度不得大于1.5m/s
5、一般选取在4米/秒左右，起个例子，一个商场，风柜24000风量，静压箱尺寸为2000*600*600，贴消音棉，空调运行了一年，效果尚且可以
6、消声静压箱的主要作用就是稳压、降噪。
规范上好像有，静压箱内的风速不大于2.5m/s，根据风量、风速就可以确定静压箱的容积，静箱一般是定做的。
宽度方向不宜小500mm。
通常静压箱的尺寸比室内机略小即可。
7、采用地板送风，它的静压箱采用两种，一种是使用夹层作为静压箱，机房空调设计多使用防静电地板与楼板夹层空间作为送风静压箱。
另一种采用普通的静压箱然后在静压箱上接几个风管到送风口。
本文由山东空调通风设备有限公司整理发布。

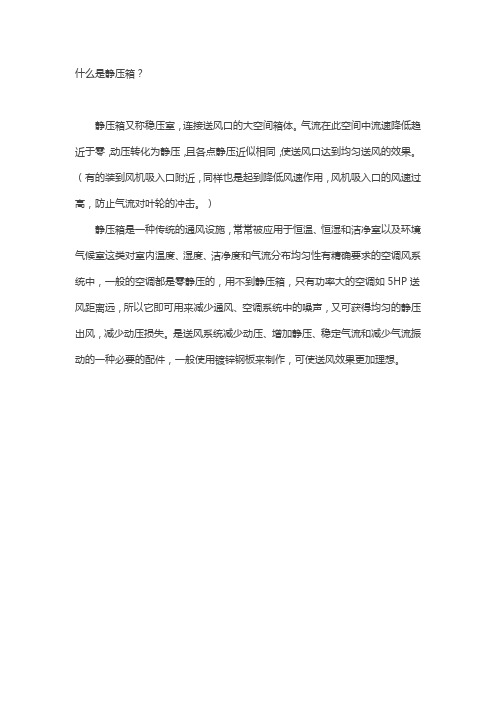

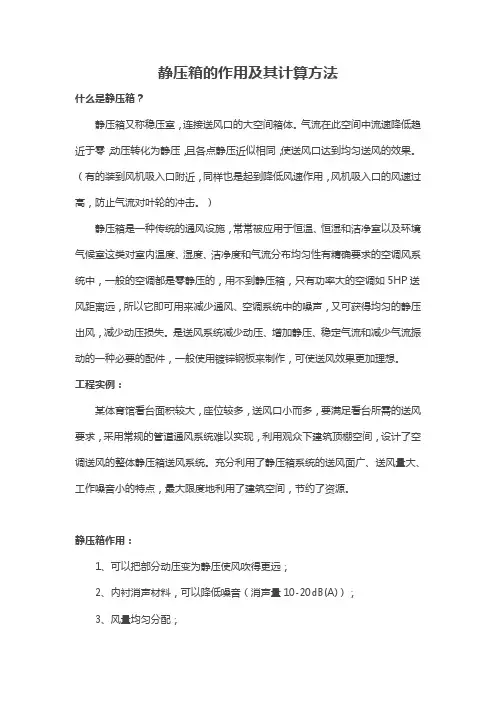

静压箱的作用及其计算方法什么是静压箱？静压箱又称稳压室，连接送风口的大空间箱体。
气流在此空间中流速降低趋近于零，动压转化为静压，且各点静压近似相同，使送风口达到均匀送风的效果。
（有的装到风机吸入口附近，同样也是起到降低风速作用，风机吸入口的风速过高，防止气流对叶轮的冲击。
）静压箱是一种传统的通风设施，常常被应用于恒温、恒湿和洁净室以及环境气候室这类对室内温度、湿度、洁净度和气流分布均匀性有精确要求的空调风系统中，一般的空调都是零静压的，用不到静压箱，只有功率大的空调如5HP送风距离远，所以它即可用来减少通风、空调系统中的噪声，又可获得均匀的静压出风，减少动压损失。
是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，一般使用镀锌钢板来制作，可使送风效果更加理想。
工程实例：某体育馆看台面积较大，座位较多，送风口小而多，要满足看台所需的送风要求，采用常规的管道通风系统难以实现，利用观众下建筑顶棚空间，设计了空调送风的整体静压箱送风系统。
充分利用了静压箱系统的送风面广、送风量大、工作噪音小的特点，最大限度地利用了建筑空间，节约了资源。
静压箱作用：1、可以把部分动压变为静压使风吹得更远；2、内衬消声材料，可以降低噪音（消声量10-20dB(A)）；3、风量均匀分配；4、在实际的通风系统和空调风系统中，常常会遇到通风管道方变圆、圆变方、变径、直角拐弯、多管交汇等情形，都需要有特定的管件来连接，这些特定管件的制作，即费时又消耗材料，安装也不便利。
这时采用静压箱作为管件来连接它们，就能大大的简化系统，从而使静压箱起到一种万能接头的作用。
5、静压箱可用来减少噪音，又可获得均匀的静压出风，减少动压损失，把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
静压箱原理由于空气分子不规则运动而撞击管壁所产生的压力称“静压”。
静压是垂直于流体运动方向的压力，作用是克服流体输送过程中的阻力。
那么建立静压箱的目的就是获取静压。

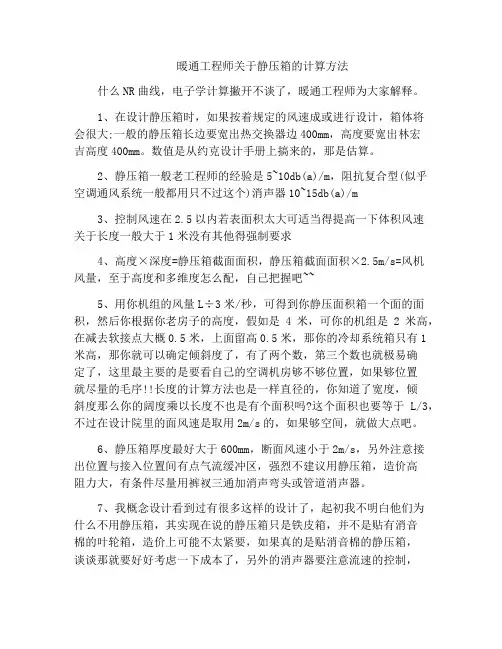

暖通工程师关于静压箱的计算方法什么NR曲线，电子学计算撇开不谈了，暖通工程师为大家解释。
1、在设计静压箱时，如果按着规定的风速成或进行设计，箱体将会很大;一般的静压箱长边要宽出热交换器边400mm，高度要宽出林宏吉高度400mm。
数值是从约克设计手册上搞来的，那是估算。
2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型(似乎空调通风系统一般都用只不过这个)消声器10~15db(a)/m3、控制风速在2.5以内若表面积太大可适当得提高一下体积风速关于长度一般大于1米没有其他得强制要求4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和多维度怎么配，自己把握吧~~5、用你机组的风量L÷3米/秒，可得到你静压面积箱一个面的面积，然后你根据你老房子的高度，假如是4米，可你的机组是2米高，在减去软接点大概0.5米，上面留高0.5米，那你的冷却系统箱只有1米高，那你就可以确定倾斜度了，有了两个数，第三个数也就极易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的毛序!!长度的计算方法也是一样直径的，你知道了宽度，倾斜度那么你的阔度乘以长度不也是有个面积吗?这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。
6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。
7、我概念设计看到过有很多这样的设计了，起初我不明白他们为什么不用静压箱，其实现在说的静压箱只是铁皮箱，并不是贴有消音棉的叶轮箱，造价上可能不太紧要，如果真的是贴消音棉的静压箱，谈谈那就要好好考虑一下成本了，另外的消声器要注意流速的控制，大部分的就是控制在8m/s以内，只要能超越这个数值，消音效果也就不错了。

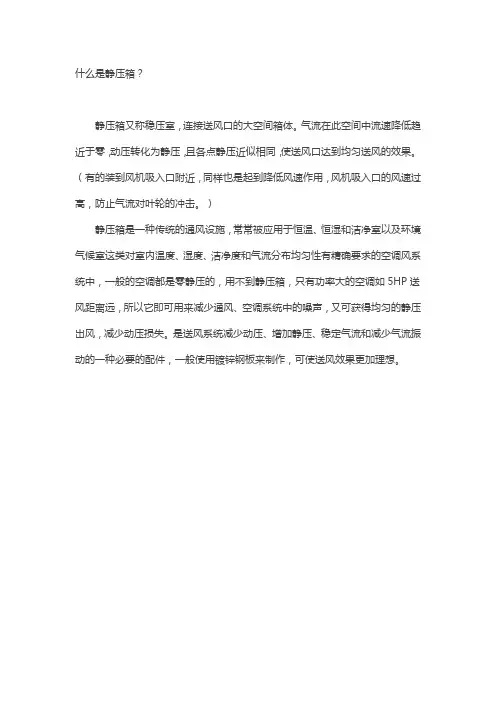

什么是静压箱？静压箱又称稳压室，连接送风口的大空间箱体。
气流在此空间中流速降低趋近于零，动压转化为静压，且各点静压近似相同，使送风口达到均匀送风的效果。
（有的装到风机吸入口附近，同样也是起到降低风速作用，风机吸入口的风速过高，防止气流对叶轮的冲击。
）静压箱是一种传统的通风设施，常常被应用于恒温、恒湿和洁净室以及环境气候室这类对室内温度、湿度、洁净度和气流分布均匀性有精确要求的空调风系统中，一般的空调都是零静压的，用不到静压箱，只有功率大的空调如5HP送风距离远，所以它即可用来减少通风、空调系统中的噪声，又可获得均匀的静压出风，减少动压损失。
是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，一般使用镀锌钢板来制作，可使送风效果更加理想。
工程实例：某体育馆看台面积较大，座位较多，送风口小而多，要满足看台所需的送风要求，采用常规的管道通风系统难以实现，利用观众下建筑顶棚空间，设计了空调送风的整体静压箱送风系统。
充分利用了静压箱系统的送风面广、送风量大、工作噪音小的特点，最大限度地利用了建筑空间，节约了资源。
静压箱作用：1、可以把部分动压变为静压使风吹得更远；2、内衬消声材料，可以降低噪音（消声量10-20dB(A)）；3、风量均匀分配；4、在实际的通风系统和空调风系统中，常常会遇到通风管道方变圆、圆变方、变径、直角拐弯、多管交汇等情形，都需要有特定的管件来连接，这些特定管件的制作，即费时又消耗材料，安装也不便利。
这时采用静压箱作为管件来连接它们，就能大大的简化系统，从而使静压箱起到一种万能接头的作用。
5、静压箱可用来减少噪音，又可获得均匀的静压出风，减少动压损失，把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
静压箱原理由于空气分子不规则运动而撞击管壁所产生的压力称“静压”。
静压是垂直于流体运动方向的压力，作用是克服流体输送过程中的阻力。
那么建立静压箱的目的就是获取静压。

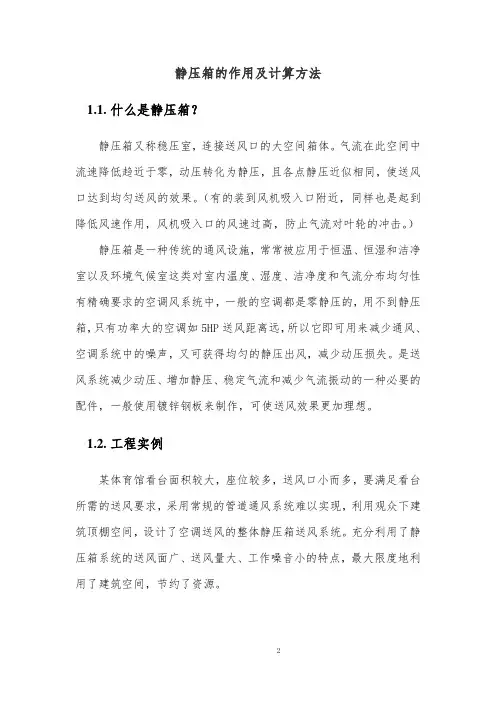

静压箱的作用及计算方法1.1.什么是静压箱？静压箱又称稳压室，连接送风口的大空间箱体。
气流在此空间中流速降低趋近于零，动压转化为静压，且各点静压近似相同，使送风口达到均匀送风的效果。
（有的装到风机吸入口附近，同样也是起到降低风速作用，风机吸入口的风速过高，防止气流对叶轮的冲击。
）静压箱是一种传统的通风设施，常常被应用于恒温、恒湿和洁净室以及环境气候室这类对室内温度、湿度、洁净度和气流分布均匀性有精确要求的空调风系统中，一般的空调都是零静压的，用不到静压箱，只有功率大的空调如5HP送风距离远，所以它即可用来减少通风、空调系统中的噪声，又可获得均匀的静压出风，减少动压损失。
是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，一般使用镀锌钢板来制作，可使送风效果更加理想。
1.2.工程实例某体育馆看台面积较大，座位较多，送风口小而多，要满足看台所需的送风要求，采用常规的管道通风系统难以实现，利用观众下建筑顶棚空间，设计了空调送风的整体静压箱送风系统。
充分利用了静压箱系统的送风面广、送风量大、工作噪音小的特点，最大限度地利用了建筑空间，节约了资源。
1.3.静压箱作用1、可以把部分动压变为静压使风吹得更远；2、内衬消声材料，可以降低噪音（消声量10-20dB(A)）；3、风量均匀分配；4、在实际的通风系统和空调风系统中，常常会遇到通风管道方变圆、圆变方、变径、直角拐弯、多管交汇等情形，都需要有特定的管件来连接，这些特定管件的制作，即费时又消耗材料，安装也不便利。
这时采用静压箱作为管件来连接它们，就能大大的简化系统，从而使静压箱起到一种万能接头的作用。
5、静压箱可用来减少噪音，又可获得均匀的静压出风，减少动压损失，把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
1.4.静压箱原理由于空气分子不规则运动而撞击管壁所产生的压力称“静压”。
静压是垂直于流体运动方向的压力，作用是克服流体输送过程中的阻力。
消声器支架重量计算公式消声器支架是一种用于支撑和固定消声器的重要元件，其重量的计算对于设计和安装工作至关重要。
本文将介绍消声器支架重量的计算公式及其相关内容。
一、引言消声器支架在工业设备、建筑物和交通工具中广泛使用，用于减少噪音和振动的传播。
正确计算消声器支架的重量对于保证其结构的稳定性和安全性至关重要。
消声器支架的重量取决于多个因素，包括材料、尺寸和形状等。
根据经验公式和实际工程需求，消声器支架的重量可以通过以下公式计算：重量（kg）= 材料密度（kg/m³）× 支架体积（m³）其中，材料密度是指支架所采用材料的密度，单位为千克每立方米（kg/m³）；支架体积是指支架的总体积，单位为立方米（m³）。
三、支架体积计算支架体积的计算需要考虑支架的几何形状和尺寸。
常见的支架形状包括矩形、圆形和复杂曲线形状等。
1. 矩形支架体积计算对于矩形支架，可以使用以下公式计算其体积：体积（m³）= 长度（m）× 宽度（m）× 高度（m）其中，长度、宽度和高度分别为支架的尺寸，单位为米（m）。
2. 圆形支架体积计算对于圆形支架，可以使用以下公式计算其体积：体积（m³）= π × 半径²（m²）× 高度（m）其中，π是一个数学常数，约等于3.14159；半径和高度分别为支架的尺寸，单位为米（m）。
3. 复杂曲线形状支架体积计算对于复杂曲线形状的支架，可以通过将其分解为多个简单几何形状的部分，然后分别计算每个部分的体积，最后将它们累加得到总体积。
四、支架材料密度选择支架的材料密度是计算重量的重要参数。
常见的支架材料包括钢、铝、塑料等。
不同材料的密度不同，因此在计算重量时需要选择相应的材料密度。
1. 钢材料密度：钢是一种常用的支架材料，其密度通常为7850千克每立方米（kg/m³）。
二、国标通风部件标准重量表名称带调节板活动百叶风口单层百叶风口双层百叶风口三层百叶风口图号T202—1T202—2T202—2T203—3序号尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个1300×150 1.45200×1500.88200×150 1.73250×180 3.66 2350×175 1.79300×150 1.19300×150 2.52290×180 4.22 3450×225 2.47300×185 1.4300×185 2.85330×210 5.14 4500×250 2.94330×240 1.7330×240 3.48370×210 5.84 5600×300 3.6400×240 1.94400×240 4.46410×250 6.41 6——470×285 2.48470×285 5.66450×2808.01 7——530×330 3.05530×3307.22490×3209.04 8——550×375 3.59550×3758.01570×32010.1续表名称连动百叶风口矩形送风口矩形空气分布器地上矩形空气分布器图号T202—4T203T206—1T206—2序号尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个1200×150 1.4960×52 2.22300×150 4.95300×1508.72 2250×195 1.8880×69 2.84400×200 6.61400×20012.51 3300×195 2.06100×87 3.36500×25010.32500×25014.44 4300×240 2.35120×104 4.46600×30012.42600×30022.19 5350×240 2.55140×121 5.4700×35017.71700×35027.17 6350×285 2.83160×139 6.29————7400×330 3.52180×1567.36————8500×330 4.07200×1738.65————9500×375 4.5——————名称风管插板式送吸风口旋转吹风口地上旋转吹风口图号矩形T208—1圆形T208—2T209—1T209—2序号尺寸B×C kg/个尺寸B×C kg/个尺寸D=A kg/个尺寸D=A kg/个1200×1200.88160×800.6225010.0925013.22240×160 1.2180×900.6828011.7628015.49 3320×240 1.95200×1000.7932014.6732018.92 4400×320 2.96220×1100.936017.8636022.82 5——240×120 1.0140020.6840026.25 6——280×140 1.2745025.2145031.77 7——320×160 1.5————8——360×180 1.79————9——400×200 2.1————10——440×220 2.39————11——500×250 2.94————12——560×280 3.53————续表名称圆形直片散流器方形直片散流器流线形散流器图号T211—1T211—2T211—4序号尺寸Φkg/个尺寸A×A kg/个尺寸d kg/个1120 3.01120×120 2.34160 3.972140 3.29160×160 2.73200 5.453180 4.39200×200 3.912507.944220 5.02250×250 5.2932010.285250 5.54320×3207.43——62807.42400×4008.89——73208.22500×50012.23——83609.04————940010.88————1045011.98————1150013.07————名称单面送吸风口双面送吸风口图号I形T212—1II形T212—1I形T212—2I形T212—2序号尺寸A×A kg/个尺寸D kg/个尺寸A×A kg/个尺寸D kg/个1120×120 2.01100 1.37120×120 2.07100 1.542160×160 2.93120 1.85160×160 2.75120 1.973200×200 4.01140 2.23200×200 3.63140 2.324250×2507.12160 2.68250×250 5.83160 2.765320×32010.84180 3.14320×3208.2180 3.26400×40015.68200 3.73400×40011.19200 3.657500×50023.08220 5.51500×50015.5220 5.178——250 6.68——250 6.18 9——2808.28——2807.42 10——32010.27——3209.06 11——36012.52——36010.74 12——40014.93——40012.81 13——45018.2——45015.26 14——50022.01——50018.36续表名称活动箅式回风口网式风口空气加热器上通阀图号T261三面T262矩形T262T101—1序号尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个1235×200 1.06250×200 5.27200×1500.56650×25013 2325×200 1.39300×200 5.95250×2000.731200×25019.68 3415×200 1.73400×2007.95350×2500.991100×30019.71 4415×250 1.97500×25010.97450×300 1.271800×30025.87 5505×250 2.36600×25013.03550×350 1.811200×40023.16 6595×250 2.71620×30014.19600×400 2.051600×40028.19 7535×300 2.8——700×450 2.441800×40033.78 8655×300 3.35——800×500 2.83——9755×300 3.7——————10655×400 4.08——————11775×400 4.75——————12895×400 5.42——————名称空气加热器旁通阀图号T101—2序号尺寸SRZ kg/个尺寸SRZ kg/个尺寸SRZ kg/个尺寸SRZ 11型11.321型18.141型18.142D2型13.98D2型22.45D2型22.45D 35×5 Z3型14.7210×6 Z3型22.7310×7 Z3型22.9115×10 Z 4X4型18.2X4型27.99X4型27.99X 51型18.141型25.091型25.096D2型22.45D2型31.7D2型31.7D 710×5 Z X3型22.7315×6 Z3型30.7415×7 Z3型30.7417×10 Z 84型27.99X4型37.81X4型37.81X 91型12.421型13.951型28.6510D2型15.62D2型17.48D2型35.97D 116×6 Z3型16.217×7 Z3型17.9517×7 Z3型35.112×6 Z12X4型20.08X4型22.07X4型42.96X续表名称圆形瓣式启动阀圆形蝶阀(拉链式)图号T301—5非保温T302-1非保温T302-2序号尺寸ΦA kg/个尺寸A×A kg/个尺寸D kg/个尺寸D kg/个140015.0690054.8200 3.63200 3.85242016.0291053.25220 3.93220 4.17345017.37100063.93250 4.4250 4.67445517.59104065.48280 4.9280 5.22550020.23117072.57320 5.78320 5.92652020.31120082.68360 6.53360 6.68755022.23125086.54007.344007.55858522.94130089.164508.374508.51960029.67——50013.2250011.321062028.35——56016.0756013.781165030.21——63018.5563015.651271535.27——70022.5470019.321375038.29——80026.6280022.491478041.55——90032.9190028.121580042.38——100037.66100031.771684043.21——112045.21112038.42名称方形蝶阀(拉链式)矩形蝶阀(拉链式)图号非保温T302-3非保温T302-4非保温T302-5保温T302-6序号尺寸A×A kg/个尺寸A×A kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B1120×120 3.04120×120 3.2200×250 5.17320×63017.44200×2502160×160 3.78160×160 3.97200×320 5.85320×80022.43200×3203200×200 4.54200×200 4.78200×400 6.68400×50015.74200×4004250×250 5.68250×250 5.86200×5009.74400×63019.27200×5005320×3207.25320×3207.44250×320 6.45400×80024.58250×3206400×40010.07400×40010.31250×4007.31500×63021.56250×4007500×50019.14500×50016.7250×50010.58500×80027.4250×5008630×63027.08630×63023.63250×63013.29630×80030.87250×6309800×80037.75800×80032.67320×40012.46——320×400101000×1000118.551000×100042.42320×50014.18——320×500名称钢制蝶阀(手柄式)图号圆形T302-7方形T302-9矩形T302-10序号尺寸D kg/个尺寸D kg/个尺寸A×A kg/个尺寸A×B kg/个尺寸A×B1100 1.953007.06120×120 2.87200×200 4.98320×5002120 2.243607.94160×160 3.61200×320 5.66323×6303140 2.524008.86200×200 4.37200×400 6.49320×8004160 2.8145010.65250×250 5.51200×5009.55400×5005180 3.1250013.08320×3207.08250×320 6.26400×6306200 3.4356014.8400×4009.9250×4007.12400×800 7220 3.7263018.51500×50017.7250×50010.39500×630 8250 4.22——630×63025.31250×65013.1500×800 9280 6.22————320×40012.13630×800名称圆形风管止回阀方形风管止回阀图号垂直式T303-1垂直式T303-2水平式T303-2T309序号尺寸D kg/个尺寸D kg/个尺寸D kg/个尺寸A×A kg/个尺寸D kg/个1220 5.53220 5.69200×200 6.74200×200 6.7380 2.62 2250 6.22250 6.41250×2508.34250×2508.3790 3.019 3280 6.952807.17320×32010.58320×32010.07100 3.427 43207.933208.26400×40013.24400×40013.43110 3.836 53608.983609.33500×50019.43500×50019.81120 4.225 64009.9740010.36630×63026.6630×63027.72130 4.755 745011.2545011.73800×80036.13800×80037.33140 5.203 850013.6950014.214.19———150 5.752 956015.4256016.116.14———160 6.201 1063017.4263018.318.26———170 6.76 1170020.8570021.921.85———1807.219 1280024.1280025.725.68———1907.81 1390229.5390031.131.13———2009.056名称手动密闭式对开多叶阀图号T308-1序号尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个1160×3208.9400×40013.11000×50025.91250×80052.12200×3209.3500×40014.21250×50031.61600×80065.43250×3209.8630×40016.51600×50050.82000×80072.54320×32010.5800×40019.1250×63016.11000×100051.15400×32011.71000×40022.4630×63022.81250×100061.46500×32012.71250×40027.4800×63033.11600×100076.87630×32014.7200×50012.81000×63037.92000×100088.18800×32017.3250×50013.41250×63045.51600×125090.491000×32020.2500×50016.71600×63057.72000×1250103.210200×40010.6630×50019.3800×80037.9——11250×40011.1800×50022.41000×80043.1——名称泥心烘炉排气罩升降式回转排气罩上吸式侧吸罩下吸式侧吸罩图号T407-1T409T401-1T401-2序号尺寸kg/个尺寸D kg/个尺寸A×Φkg/个尺寸A×Φkg/个16m2191.4140018.71600×220I型21.73600×220I型29.312 1.3m281.8350021.76600×220II型25.35600×220II型31.033——60023.83750×250I型24.5750×250I型32.65 4————750×250II型28.09750×250II型34.35 5————900×280I型27.12900×280I型35.95 6————900×280II型30.67900×280II型37.64名称中小型零件焊接台排气罩整体槽边侧吸罩分组槽边侧吸罩分组侧吸罩调节阀图号T401-3T403-1T403-1T403-1序号尺寸A×B kg/个尺寸B×C尺寸B×C kg/个尺寸B×C kg/个1小型零件台300×2008.3120×50019.13300×12014.7300×1208.892400×2509.58150×60024.06370×12017.49370×12010.21 3500×32011.14120×50024.17450×12020.46450×12011.72 4中型零件台25.27150×60031.18550×12023.46550×12013.58 5——200×70035.47650×12026.83650×12015.48 6——150×60035.72300×14015.52300×1409.19 7——200×70042.19370×14018.41370×14010.57 8——150×60041.48450×14021.39450×14012.11 9——200×70049.43550×14024.6550×14014.03 10——200×60050.36650×14027.86650×14015.96 11——200×70059.47300×16016.18300×1609.69 12————370×16019.1370×16011.1613————450×16022.06450×16012.72 14————550×16025.37550×16014.68 15————650×16028.59650×16016.66名称槽边吹风罩槽边吸风罩图号T403-2T403-2序号尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个1300×10012.73300×10014.05370×40046.3550×20037.072300×12013.61300×12016.28370×50056.63550×30047.73370×10015.3300×15019.27450×10019.82550×40059.644370×12016.3300×20023.35450×12022.73550×50072.535450×10017.81300×30030.45450×15026.46650×10026.176450×12018.84300×40038.2450×20031.85650×12029.767550×10020.88300×50046.76450×30040.88650×15034.358550×12022.04370×10017.02450×40051.08650×20040.919650×100.23.79370×12019.71450×50062.09650×30052.110650×12024.98370×15023.06550×10023.16650×40064.5711——370×20028.22550×12026.48650×50078.0412——370×30036.91550×15030.93——名称槽边吸风罩调节阀槽边吹风罩调节阀图号T403-2T403-2序号尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个1300×1008.43370×40016.86550×200 1.577300×1008.432300×1208.89370×50019.22550×30017.97300×1208.893300×1509.55450×10011.12550×40021.24370×1009.724300×20010.69450×12011.71550×50024.09370×12010.215300×30012.8450×15012.47650×10014.89450×10011.226300×40014.98450×20013.73650×12015.49450×12011.717300×50017.36450×30016.26650×15016.39500×10013.068370×1009.7450×40018.82650×20017.81550×12013.69370×12010.21450×50021.35650×30020.74650×10014.89 10370×15010.92550×10013.06650×40023.68650×12015.48 11370×20012.1550×12013.6650×50026.98——12370×30014.48550×15014.47————名称条缝槽边抽风罩图号单侧I型86T414单侧II型86T414序号尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个1400×120×1209.44600×140×14019.37400×120×1208.01600×140×14013.42 2400×140×12011.55600×170×14021.12400×140×1209.21600×170×14014.82 3400×140×12011.55800×120×16018.74400×140×1209.21800×120×16014.88 4400×170×12012.51800×140×16023.41400×170×12010.16800×140×16016.7 5500×120×14011.65800×140×16027.63500×120×1409.84800×140×16017.59 6500×140×14014.04800×170×16029.76500×140×14011.09800×170×16019.27 7500×140×14015.081000×120×18023.51500×140×14011.411000×120×18018.71 8500×170×14016.641000×140×18028.96500×170×14012.671000×140×18020.66 9600×120×14014.371000×160×18033.9600×120×14011.441000×160×18021.48 10600×140×14017.041000×170×18038.09600×140×14012.781000×170×18023.74名称图号双侧II型周边型86T414序号尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个1600×500×14027.31200×600×14059.73600×500×14036.971200×600×14064.77 2600×600×14030.541200×700×17060.46600×600×14038.141200×700×17075.95 3600×700×17036.421200×800×17067.35600×700×17045.211200×800×17079.01 4800×500×14038.071200×1000×20082.78800×500×14046.621200×1000×20092.74 5800×600×14039.231200×1200×20076.92800×600×14047.81200×1200×200101.26 6800×700×17044.051500×700×17077.76800×700×17056.041500×700×17088.43 7800×800×17045.121500×800×17080.23800×800×17058.841500×800×17091.02 81000×500×14044.261500×1000×20097.081000×500×14059.111500×1000×200107.34 91000×600×14046.421500×1200×200104.471000×600×14060.051500×1200×200116.16101000×700×17054.72000×700×170102.931000×700×17069.472000×700×17095.57 111000×800×17060.622000×800×170110.971000×800×17071.822000×800×170101.68 121000×1000×20070.412000×1000×200123.821000×1000×20084.662000×1000×200118.64 131200×500×14050.82000×1200×200127.831200×500×14063.832000×1200×200125.46名称上吸式圆回转罩下吸式圆回转罩升降式排气罩手锻炉排气罩图号T410-1(墙上、钢柱上）T410-2T412T413 (钢柱、混凝土柱上）序号尺寸D kg/个尺寸D kg/个尺寸Φkg/个尺寸D kg/个1320189.11320214.1640072.234001162400215.94400259.786001044501183450241.74450265.758001315001204560335.15560338.3710001695601845630394.3630385.461200204630188 6————1500299700189 7————2000449——名称LWP滤尘器支架LWP滤尘器安装(框架)风机减震台座图号T521-1、5立式、匣式T521-2人字式T521-3CG327序号尺寸A×B kg/个尺寸A×H kg/个尺寸A×H kg/个尺寸kg/个1清洗槽53.11528×5888.991400×110049.25 2.8A25.2 2油槽33.7528×111112.92100×110073.71 3.2A28.63晾干架I型59.02528×163416.122800×110098.38 3.6A30.44II型83.95528×215719.351400×163362.044A34 5III型105.321051×111122.032100×163392.85 4.5A39.6 6———1051×163426.072800×1633123.815A47.8 7———1051×215831.321400×215673.576C211.1 8———1574×163433.012100×2156110.146D188.8 9———1574×215437.642800×2156146.98C291.3 10———2108×215757.473500×2156183.458D310.1 11———2642×215778.793500×2679215.3310C399.512———————10D310.1 13———————12C600.3 14———————12D415.7 15———————16B693.5名称滤尘器及溢水盘风管检查孔圆伞形风帽锥形风帽图号T704-11T614T609T610序号尺寸DN kg/个尺寸B×D kg/个尺寸D kg/个尺寸D kg/个1滤水器70 I型11.11270×230 1.68200 3.1720011.232100 II型13.68370×340 2.89220 3.5922012.86 3150 III型17.56520×480 4.95250 4.2825015.174溢水器150 I型14.76——280 5.0928017.935200 II型21.69——320 6.2732021.96 6250 III型26.79——3607.6636026.28 7—————9.0340031.27 8—————11.7945040.71 9—————13.9750048.26 10—————16.9256058.63 11—————21.3263073.09 12—————25.5470087.68 13—————40.83800114.77 14—————50.55900142.56 15—————60.621000172.05 16—————75.511120212.98 17—————92.41250260.51名称筒形风帽筒形风帽滴水盘片式消声器矿棉管式消声器图号T611T611-1T701-1T701-2序号尺寸D kg/个尺寸D kg/个尺寸A kg/个尺寸A×B kg/个12008.93200 4.16900972320×32032.98228014.74280 5.6613001365320×42038.91340026.544007.1417001758320×52044.88 450053.6850012.9725002544370×37038.91 563078.7563016.03——370×49546.5 67009470018.48——370×62053.91 7800103.7580026.24——420×42044.89 8900159.5490029.64——420×57053.91 9100191.3310033.33——420×72062.88注:片式消声器包括外壳及密闭门重量名称聚酯泡沫管式消声器卡普隆管式消声器弧形声流式消声器阻抗复合式消声器图号T701-3T701-4T701-5T701-6序号尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个1300×30017360×36028.44800×800629800×50082.68 2300×40020360×46032.931200×800874800×60096.08 3300×50023360×56037.83——1000×600120.56 4350×35020410×41032.93——1000×800134.62 5350×47523410×53539.04——1200×800112.2 6350×60027410×66045.01——1200×1000124.19 7400×40023460×46037.83——1500×1000155.1 8400×55027460×61045.01——1500×1400214.82 9400×70031460×76052.1——1800×1330252.54 10—————2000×1500347.65名称塑料空气分布器图号网板式T231-1活动百叶T231-1矩形T231-2圆形T234-3序号尺寸A×B kg/个尺寸A×H kg/个尺寸A×H kg/个尺寸D kg/个1250×385 1.9250×385 2.79300×450 2.89160 2.62 2300×480 2.52300×480 4.19400×600 4.54200 3.09 3350×580 3.33350×580 5.62500×710 6.84250 5.26 4450×770 6.15450×77011.1600×90010.333207.29 5500×8707.64500×87014.16700×100012.9140012.046550×9658.92550×96516.47——45015.47名称塑料直片散流器塑料插板式侧风口塑料风机插板阀图号T235-1I型圆形T236-1I型方形T236-1II型方形T236-1T351-1序号尺寸D kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸A×B kg/个尺寸D kg/个1160 1.97160×800.33200×1200.42360×188 1.93195 2.01 2200 2.62180×900.37240×1600.54400×208 2.22228 2.42 3250 3.41200×1000.41320×140 1.03440×228 2.51260 2.87 4320 4.46220×1100.46400×320 1.64500×2583292 3.34 54009.34240×1200.51——560×288 3.53325 4.99 645010.51280×1400.61————390 6.62 750011.67320×1600.78————4558.05 856013.31360×180 1.12————52010.1 9——400×200 1.33——————10——400×220 1.52——————11——500×250 1.81——————12——560×280 2.12——————名称塑料蝶阀(手柄式)塑料蝶阀(拉链式)图号圆形T354-1方形T354-1圆形T354-2方形T354-2序号尺寸D kg/个尺寸A×A kg/个尺寸D kg/个尺寸A×A kg/个11000.86120×120 1.13200 1.75200×200 2.1321200.97160×160 1.49220 1.89250×250 2.783140 1.09200×200 2.15250 2.26320×320 4.364160 1.25250×250 2.87280 2.66400×4007.095180 1.41320×320 4.48320 3.22500×50010.726200 1.78400×4007.21360 4.81630×63017.47220 1.98500×50010.84400 5.71——8250 2.35——4507.17——9280 2.75——5008.54——10320 3.31——56011.41——11360 4.93——63013.91——12400 5.83——————134507.29——————145008.66——————名称塑料插板阀塑料分组槽边罩图号圆形T355-1方形T355-2T451-1T451-1序号尺寸D kg/个尺寸A×A kg/个尺寸D kg/个尺寸A×A kg/个1200 2.85200×200 3.391200×500 6.5300×1205 2220 3.14250×250 4.27150×6008.11370×120 5.93 3250 3.64320×3207.51120×5008.29450×1207.02 4280 4.83400×40011.11150×60010.25550×1208.13 5320 6.44500×50017.48200×70012.14650×1209.19 63608.23630×63025.59150×60012.39300×140 5.2 74009.12——200×70014.44370×140 6.32 845011.83——150×60014.34450×1407.14 950015.33——200×70017.12550×1408.51 1056018.64——200×60017.15650×1409.59 1163021.97——200×70020.58300×160 5.47 12——————370×160 6.58 13——————450×1607.59 14——————550×1608.88 15——————650×1609.93名称塑料分组罩调节阀塑料槽边吹风罩塑料槽边吸风罩图号T451-1T451-2T451-2序号尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个1300×120 3.09300×100 4.41300×100 4.89450×1207.93 2370×120 3.5300×120 4.7300×120 5.68450×1509.26 3450×120 3.96370×100 5.3300×150 6.72400×20011.15 4550×120 4.63370×120 5.63300×2008.17450×30014.355650×120 5.2450×100 6.16300×30010.64450×40017.946300×140 3.25450×120 6.52300×40013.42450×50021.867370×140 3.66550×1007.23300×50016.46550×1008.038450×140 4.2550×1207.61370×100 5.92550×1209.239550×140 4.82650×1008.22370×120 6.88550×15010.7910650×140 5.41650×1208.64370×1508.07550×20012.9811300×160 3.39——370×2009.9550×30016.7212370×160 3.81——370×30012.9——13450×160 4.31——370×40016.28——14550×160 4.99——370×50019.62——15650×160 5.6——450×100 6.89——名称塑料槽边吸风罩塑料槽边吸风罩调节阀图号T451-2T451-2序号尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个尺寸B×C kg/个1550×40020.95300×100 2.96370×400 5.64550×200 5.372550×50025.51300×120 3.09370×500 6.38550×300 6.213650×1009.08300×150 3.33450×100 3.82550×4007.114650×12010.37300×200 3.66450×1204550×5007.995650×15012300×300 4.37450×150 4.23650×100 5.026650×20014.31300×400 5.1400×200 4.64650×120 5.257650×30018.24300×500 5.81450×300 5.43650×150 5.548650×40022.66370×100 3.35450×400 6.22650×200 5.999650×50027.44370×120 3.5450×5007.07650×300 6.9110——370×150 3.76550×100 4.46650×4007.8811——370×200 4.16550×120 4.64650×5008.8312——370×300 4.86550×150 4.91名称塑料槽边吹风罩调节阀塑料条缝槽边排风罩图号T451-2单侧A型94T459序号尺寸B×C kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F kg/个尺寸A×E×F1300×100 2.96400×120×120 2.63600×140×140 5.36400×120×120 2.24600×140×140 2300×120 3.09400×140×120 3.22600×170×140 5.84400×140×120 2.58600×170×140 3370×100 3.35400×140×120 3.22800×120×160 5.84400×140×120 2.58800×120×160 4370×120 3.5400×170×120 3.48800×140×160 6.46400×170×120 2.84800×140×160 5450×100 3.82500×120×140 3.23800×140×1607.62500×120×140 2.74800×140×160 6450×120 4.08500×140×140 3.89800×170×1608.21500×140×140 3.09800×170×160 7550×100 4.46500×140×140 4.151000×120×180 6.46500×140×140 3.191000×120×180 8550×120 4.62500×170×140 4.611000×140×1807.97500×170×140 3.531000×140×180 9650×100 5.02600×120×140 3.981000×140×1809.33600×120×140 3.241000×140×180 10650×120 5.22600×140×140 4.721000×170×18010.48600×140×140 3.561000×170×180名称塑料圆伞形风帽塑料锥形风帽塑料筒形风帽铝板圆伞形风帽图号T654-1T654-2T654-3T609序号尺寸D kg/个尺寸D kg/个尺寸D kg/个尺寸D kg/个1200 2.28200 4.97200 5.03200 1.122220 2.64220 5.74220 5.98220 1.273250 3.412507.022507.87250 1.534280 4.22809.782809.61280 1.825320 5.8932012.1732012.23320 2.2563607.7936015.1836017.18360 2.7574009.2440018.5540022.57400 3.25845012.7745022.3745028.15450 4.22950016.2550027.6950037.72500 5.011056019.4456035.956049.5560 6.091163026.8763053.1763061.966307.681270036.5870064.8970082.217009.221380045.5980082.55800105.4580014.741490057.98900102.86900132.0490018.2715——————100021.9216——————112027.3317——————125033.46名称铝板圆伞形风帽铝制蝶阀图号T609圆形T302-7方形T302T-8矩形T302-9序号尺寸D kg/个尺寸D kg/个尺寸A×A kg/个尺寸A×B kg/个尺寸A×B kg/个1200 1.121000.71120×120 1.04200×250 1.81630×80011.9 2220 1.271200.81160×160 1.31200×320 2.06——3250 1.531400.92200×200 1.59200×400 2.36——4280 1.82160 1.02250×2502200×500 3.47——5320 2.25180 1.13320×320 2.57250×320 2.27——6360 2.75200 1.25400×400 3.59250×400 2.59——7400 3.25220 1.35500×500 6.43250×500 3.77——8450 4.22250 1.53630×6309.19250×630 4.76——9500 5.01280 2.26——320×400 4.4——10560 6.09320 2.56——320×500 5.03——116307.68360 2.88——320×630 6.21——127009.22400 3.22——320×8008.02——1380014.74450 3.87——400×500 5.6——1490018.27500 4.75——400×630 6.88——15100021.92560 5.37——400×8008.81——16120027.33630 6.72——500×6307.71——17125033.46——500×8009.83——注:1.矩形风管三通调节阀不分手柄式与拉杆式,其重量相同。
