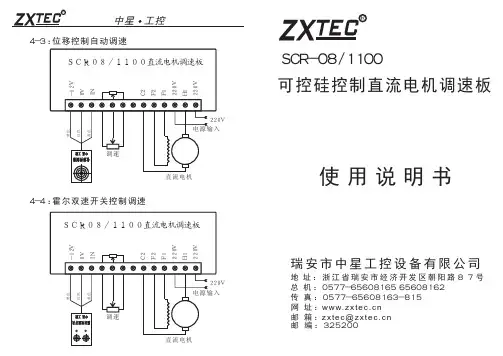

可控硅电机调速电路

可控硅定子调压调速原理(一)可控硅定子调压调速1. 简介•可控硅定子调压调速是一种常用的电力调节技术，在工业生产中广泛应用。

•它通过改变电压和频率来调节驱动电机的转速，并且能够实现精确的控制。

2. 原理可控硅定子调压调速主要通过控制可控硅的导通角来改变电流的波形，并从而改变输出电压和频率。

2.1 可控硅的导通控制•可控硅是一种具有单向导电特性的开关元件，具有控制触发角的特点。

•当控制信号触发角小于可控硅的导通角时，可控硅导通，电流通过可控硅。

•当控制信号触发角大于可控硅的导通角时，可控硅关断，电流不再通过可控硅。

2.2 改变波形•通过改变可控硅的导通角，可以改变电流的波形。

•当可控硅导通角较小时，电流的波形接近正弦波，电压较高。

•当可控硅导通角较大时，电流的波形接近矩形波，电压较低。

2.3 控制电压和频率•改变电流的波形，就可以改变电压和频率。

•当电流波形为正弦波时，输出电压和频率与输入电力系统的电压和频率一致。

•当电流波形为矩形波时，输出电压的幅值和频率可以通过控制可控硅导通角来调节。

3. 优点和应用•可控硅定子调压调速具有响应速度快、精度高、适应性强的特点。

•它适用于驱动转矩较小的负载，并且可以通过进一步联合控制系统来实现更精确的调速。

3.1 优点•调速精度高，可以实现恒定的转速控制。

•响应速度快，适应性强。

•系统稳定性好，噪音和振动较小。

3.2 应用领域•可控硅定子调压调速广泛应用于机械制造、化工、冶金、电力等领域。

•例如，传送带、水泵、风机、压缩机等需要调速控制的设备。

4. 总结•可控硅定子调压调速是一种常用的电力调节技术。

•它通过改变可控硅的导通角来控制电流波形，从而实现精确的电压和频率调节。

•其优点包括调速精度高、响应速度快和适应性强等。

•在机械制造、化工、冶金、电力等领域广泛应用。

以上是关于可控硅定子调压调速的相关原理和应用的简要介绍。

5. 详细解释可控硅定子调压调速的原理5.1 可控硅的工作原理可控硅是一种半导体器件，由四个层组成，分别是N型、P型、N 型和P型。

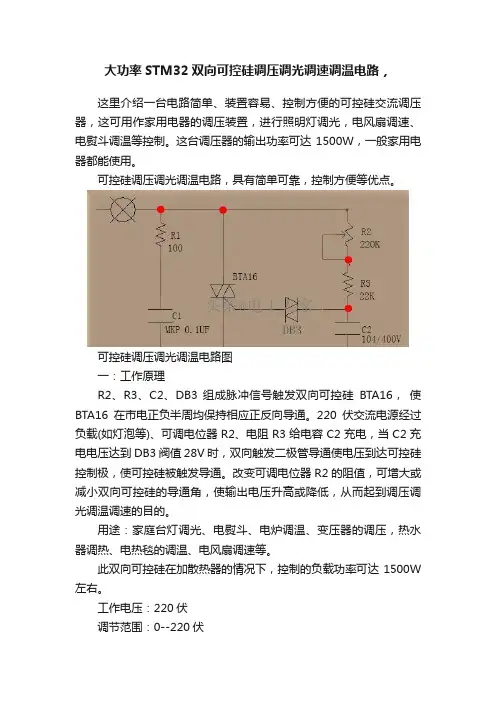

大功率STM32双向可控硅调压调光调速调温电路，这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。

这台调压器的输出功率可达1500W，一般家用电器都能使用。

可控硅调压调光调温电路，具有简单可靠，控制方便等优点。

可控硅调压调光调温电路图一：工作原理R2、R3、C2、DB3 组成脉冲信号触发双向可控硅BTA16，使BTA16在市电正负半周均保持相应正反向导通。

220伏交流电源经过负载(如灯泡等)、可调电位器R2、电阻R3给电容C2充电，当C2充电电压达到DB3阀值28V时，双向触发二极管导通使电压到达可控硅控制极，使可控硅被触发导通。

改变可调电位器R2的阻值，可增大或减小双向可控硅的导通角，使输出电压升高或降低，从而起到调压调光调温调速的目的。

用途：家庭台灯调光、电熨斗、电炉调温、变压器的调压，热水器调热、电热毯的调温、电风扇调速等。

此双向可控硅在加散热器的情况下，控制的负载功率可达1500W 左右。

工作电压：220伏调节范围：0--220伏功率：1W-1500W大功率可控硅调压调光调温实物图该款调压器能很方便的调整市电的输出电压，供用电器工业上使用。

能很方便的控制一千五百瓦左右的电器。

从而达到调光，调温，调速，调压的效果，由于功率已经很大，所以一般的家庭电器或小型工厂足够用。

使用中只要把调压器的两根线串联在电路中就行了，串联在电路中的灯泡位置，注意尽量使用阻性负载，感性、容性负载功率要降低使用。

二：元器件选择1、双向可控硅型号选择：BTA16-600B，采用TO-220AB 封装方式。

耐压600V，电流有效值：16A，工作温度范围：-40～+125°C.要根据负载功率的大小，加装合适的铝制散热器。

BTA16-600B双向可控硅实物引脚图2、可调电位器选用阻值为220K-470KΩ，WH114-1型合成碳膜电位器，可调电位器直接焊在电路板上。

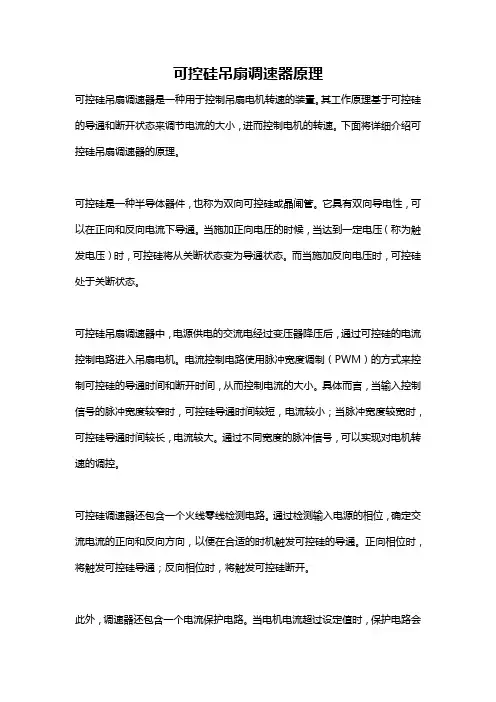

可控硅吊扇调速器原理
可控硅吊扇调速器是一种用于控制吊扇电机转速的装置。

其工作原理基于可控硅的导通和断开状态来调节电流的大小，进而控制电机的转速。

下面将详细介绍可控硅吊扇调速器的原理。

可控硅是一种半导体器件，也称为双向可控硅或晶闸管。

它具有双向导电性，可以在正向和反向电流下导通。

当施加正向电压的时候，当达到一定电压（称为触发电压）时，可控硅将从关断状态变为导通状态。

而当施加反向电压时，可控硅处于关断状态。

可控硅吊扇调速器中，电源供电的交流电经过变压器降压后，通过可控硅的电流控制电路进入吊扇电机。

电流控制电路使用脉冲宽度调制（PWM）的方式来控制可控硅的导通时间和断开时间，从而控制电流的大小。

具体而言，当输入控制信号的脉冲宽度较窄时，可控硅导通时间较短，电流较小；当脉冲宽度较宽时，可控硅导通时间较长，电流较大。

通过不同宽度的脉冲信号，可以实现对电机转速的调控。

可控硅调速器还包含一个火线零线检测电路。

通过检测输入电源的相位，确定交流电流的正向和反向方向，以便在合适的时机触发可控硅的导通。

正向相位时，将触发可控硅导通；反向相位时，将触发可控硅断开。

此外，调速器还包含一个电流保护电路。

当电机电流超过设定值时，保护电路会
通过控制可控硅的导通时间，减小电流的大小，以保护电机不受损坏。

总结起来，可控硅吊扇调速器通过控制可控硅的导通和断开状态，从而调节电流的大小，进而实现对吊扇电机转速的调控。

通过脉冲宽度调制技术，可以精确地调节电流的大小，实现吊扇多档位的调速。

同时，通过火线零线检测和电流保护电路，确保调速器的安全稳定运行。

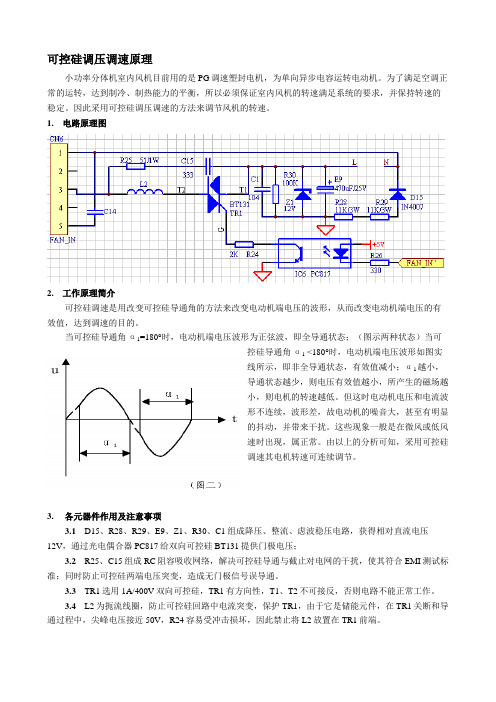

可控硅调压调速原理小功率分体机室内风机目前用的是PG调速塑封电机，为单向异步电容运转电动机。

为了满足空调正常的运转，达到制冷、制热能力的平衡，所以必须保证室内风机的转速满足系统的要求，并保持转速的稳定。

因此采用可控硅调压调速的方法来调节风机的转速。

1.电路原理图2.工作原理简介可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形，从而改变电动机端电压的有效值，达到调速的目的。

当可控硅导通角α1=180°时，电动机端电压波形为正弦波，即全导通状态；（图示两种状态）当可控硅导通角α1 <180°时，电动机端电压波形如图实线所示，即非全导通状态，有效值减小；α1越小，导通状态越少，则电压有效值越小，所产生的磁场越小，则电机的转速越低。

但这时电动机电压和电流波形不连续，波形差，故电动机的噪音大，甚至有明显的抖动，并带来干扰。

这些现象一般是在微风或低风速时出现，属正常。

由以上的分析可知，采用可控硅调速其电机转速可连续调节。

3.各元器件作用及注意事项3.1D15、R28、R29、E9、Z1、R30、C1组成降压、整流、虑波稳压电路，获得相对直流电压12V，通过光电偶合器PC817给双向可控硅BT131提供门极电压；3.2R25、C15组成RC阻容吸收网络，解决可控硅导通与截止对电网的干扰，使其符合EMI测试标准；同时防止可控硅两端电压突变，造成无门极信号误导通。

3.3TR1选用1A/400V双向可控硅，TR1有方向性，T1、T2不可接反，否则电路不能正常工作。

3.4L2为扼流线圈，防止可控硅回路中电流突变，保护TR1，由于它是储能元件，在TR1关断和导通过程中，尖峰电压接近50V，R24容易受冲击损坏，因此禁止将L2放置在TR1前端。

3.5C14为风机运行电容，容量分别有1.2，1.5，2.0（μF）耐压450(V) 焊接在主控板上；3.6R28、R29为降压电阻，发热量很大，要选用11KΩ/3W功率电阻，并避免所有线组接近它。

可控硅的调速原理
可控硅的调速原理是通过改变可控硅导通的时间或导通角来实现调速。

可控硅是一种具有双向导通特性的晶体管，在导通状态时，可以实现电流的持续传导，而在关断状态时，电流不传导。

可控硅的导通时间取决于输入脉冲的宽度和频率。

通过改变输入脉冲的宽度和频率，可以控制可控硅导通时间的长短，从而调节输出电压和电流的大小。

可控硅的导通角是指可控硅导通的相位角度。

可控硅可以通过改变输入脉冲的延迟角度来控制导通角的大小。

导通角的改变会影响电流的波形，从而实现对电压和电流的调节。

通过调节可控硅的导通时间和导通角，可以改变输出电压和电流的大小，实现对电机的调速控制。

具体的调速方式可以根据具体的应用需求来设计和实现。

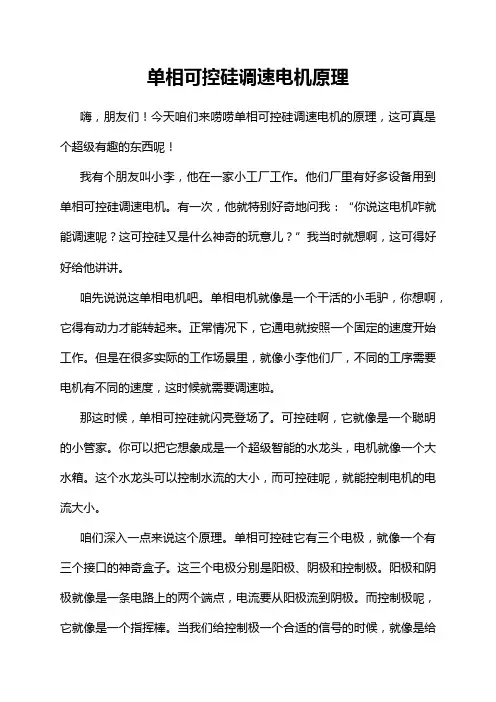

单相可控硅调速电机原理嗨，朋友们！今天咱们来唠唠单相可控硅调速电机的原理，这可真是个超级有趣的东西呢！我有个朋友叫小李，他在一家小工厂工作。

他们厂里有好多设备用到单相可控硅调速电机。

有一次，他就特别好奇地问我：“你说这电机咋就能调速呢？这可控硅又是什么神奇的玩意儿？”我当时就想啊，这可得好好给他讲讲。

咱先说说这单相电机吧。

单相电机就像是一个干活的小毛驴，你想啊，它得有动力才能转起来。

正常情况下，它通电就按照一个固定的速度开始工作。

但是在很多实际的工作场景里，就像小李他们厂，不同的工序需要电机有不同的速度，这时候就需要调速啦。

那这时候，单相可控硅就闪亮登场了。

可控硅啊，它就像是一个聪明的小管家。

你可以把它想象成是一个超级智能的水龙头，电机就像一个大水箱。

这个水龙头可以控制水流的大小，而可控硅呢，就能控制电机的电流大小。

咱们深入一点来说这个原理。

单相可控硅它有三个电极，就像一个有三个接口的神奇盒子。

这三个电极分别是阳极、阴极和控制极。

阳极和阴极就像是一条电路上的两个端点，电流要从阳极流到阴极。

而控制极呢，它就像是一个指挥棒。

当我们给控制极一个合适的信号的时候，就像是给这个指挥棒下达了一个命令。

这个时候，可控硅就开始工作了，它就像打开了一扇特殊的门，让电流按照我们想要的方式通过。

比如说，当我们想让电机转得慢一点的时候，就像你不想让水箱里的水满得太快一样。

我们就通过给可控硅的控制极一个比较小的信号，这样可控硅就只让一小部分电流通过，电机得到的电能就少了，自然就转得慢了。

相反，如果我们想让电机转得快，就给控制极一个比较强的信号，就像把水龙头拧大，更多的电流流向电机，电机就像打了鸡血一样，转得更快了。

我还有个同学叫小张，他可是个急性子。

他听我说到这的时候就问：“那这控制极的信号是怎么来的呢？总不能随便给吧？”哈哈，这就是个好问题。

这个信号啊，通常是由一些专门的电路产生的。

这些电路就像是一个交响乐团的指挥家，它们根据我们的需求，精确地产生出合适的信号送给可控硅的控制极。

可控硅调速原理
可控硅调速原理即利用可控硅器件来实现电动机的调速功能。

可控硅是一种半导体器件，可以通过控制其触发脉冲的时刻和宽度来控制电流的传导状态。

其调速原理可以分为以下几个步骤：
1. 信号处理：将输入的控制信号进行处理，一般包括放大、滤波等操作，以确保控制信号的准确性和稳定性。

2. 触发控制：根据依据电动机转速或负载要求，产生对可控硅进行触发的控制脉冲信号。

通过改变触发脉冲的时刻和宽度，可以实现不同的调速效果。

3. 可控硅开关：控制信号经过触发电路驱动可控硅，使其从关断状态转为导通状态。

可控硅导通后，电流开始通过电动机，启动电动机。

4. 监测反馈：实时监测电动机的转速或负载情况，并将反馈信号传回控制系统。

5. 调速控制：根据反馈信号与设定值的比较，对控制信号进行调整，再次触发可控硅开关，实现电动机的调速控制。

通过上述步骤的循环反馈，可以实现对电动机调速的精确控制。

可控硅调速具有调速范围广、快速响应、调速稳定等优点，广泛应用于各种电动机的调速控制系统中。

可控硅是把交流电转换为大小可以调节的直流的无触点的开关,广泛运用于电力切换领域，普通可控硅因为无触点,噪音低,无火花,安全耐用,常用在电机调速,灯光调光领域.鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。

阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N 结，而且方向相反，因此阳极和控制极正反向都不通）。

控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。

可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。

另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。

若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。

可控硅分单向可控硅和双向可控硅两种，都是三个电极。

单向可控硅有阴极（K）、阳极（A）、控制极（G）。

双向可控硅等效于两只单项可控硅反向并联而成。

即其中一只单向硅阳极与另一只阴极相边连，其引出端称T2极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。

1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。

若其中有一次测量指示为几十至几百欧，则必为单向可控硅。

且红笔所接为K极，黑笔接的为G极，剩下即为A极。

若正、反向测批示均为几十至几百欧，则必为双向可控硅。

再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。

2、性能的差别：将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。

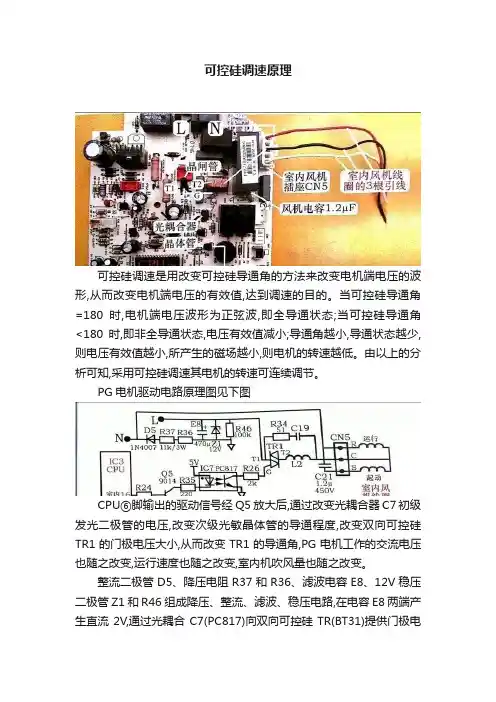

可控硅调速原理可控硅调速是用改变可控硅导通角的方法来改变电机端电压的波形,从而改变电机端电压的有效值,达到调速的目的。

当可控硅导通角=180时,电机端电压波形为正弦波,即全导通状态;当可控硅导通角<180时,即非全导通状态,电压有效值减小;导通角越小,导通状态越少,则电压有效值越小,所产生的磁场越小,则电机的转速越低。

由以上的分析可知,采用可控硅调速其电机的转速可连续调节。

PG电机驱动电路原理图见下图CPU⑥脚输出的驱动信号经Q5放大后,通过改变光耦合器C7初级发光二极管的电压,改变次级光敏晶体管的导通程度,改变双向可控硅TR1的门极电压大小,从而改变TR1的导通角,PG电机工作的交流电压也随之改变,运行速度也随之改变,室内机吹风量也随之改变。

整流二极管D5、降压电阻R37和R36、滤波电容E8、12V稳压二极管Z1和R46组成降压、整流、滤波、稳压电路,在电容E8两端产生直流2V,通过光耦合C7(PC817)向双向可控硅TR(BT31)提供门极电压。

说明:此直流12V取自交流220V,为PG机驱动电路专用,和室内机主板的直流12V各自相对独立,2路直流12V电压的负极也不相通cPU⑥脚为室内风机控制引脚,输出的驱动信号经电阻R24送至晶体管Q5,Q5放大后送至光耦合器IC7初级发光二极管的负极,IC7次级导通,为双向可控硅TRI的门极G提供门极电压,TR的们1和m导通,交流电源L端经T1→12→扼流线圈I2送至PG电机线圈公共端,和交流电源N端构成回路,PG电机转动,带动贯流风扇运行,室内机开始吹风。

CPU⑥脚输出的驱动信号经Q5放大后,通过改变光耦合器C7初级发光二极管的电压,改变次级光敏晶体管的导通程度,改变双向可控硅TR1的门极电压大小,从而改变TR1的导通角,PG电机工作的交流电压也随之改变,运行速度也随之改变,室内机吹风量也随之改变。
