220v交流电机调速电路btl36600v双向可控硅

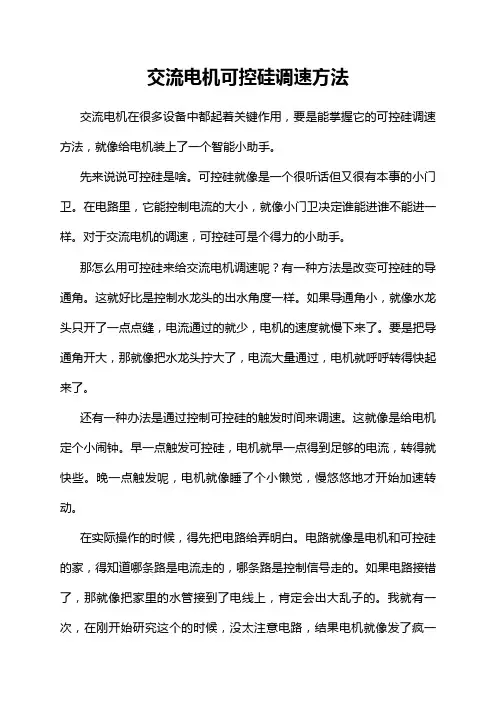

交流电机可控硅调速方法交流电机在很多设备中都起着关键作用，要是能掌握它的可控硅调速方法，就像给电机装上了一个智能小助手。

先来说说可控硅是啥。

可控硅就像是一个很听话但又很有本事的小门卫。

在电路里，它能控制电流的大小，就像小门卫决定谁能进谁不能进一样。

对于交流电机的调速，可控硅可是个得力的小助手。

那怎么用可控硅来给交流电机调速呢？有一种方法是改变可控硅的导通角。

这就好比是控制水龙头的出水角度一样。

如果导通角小，就像水龙头只开了一点点缝，电流通过的就少，电机的速度就慢下来了。

要是把导通角开大，那就像把水龙头拧大了，电流大量通过，电机就呼呼转得快起来了。

还有一种办法是通过控制可控硅的触发时间来调速。

这就像是给电机定个小闹钟。

早一点触发可控硅，电机就早一点得到足够的电流，转得就快些。

晚一点触发呢，电机就像睡了个小懒觉，慢悠悠地才开始加速转动。

在实际操作的时候，得先把电路给弄明白。

电路就像是电机和可控硅的家，得知道哪条路是电流走的，哪条路是控制信号走的。

如果电路接错了，那就像把家里的水管接到了电线上，肯定会出大乱子的。

我就有一次，在刚开始研究这个的时候，没太注意电路，结果电机就像发了疯一样，乱转一通，可把我吓了一跳。

另外，选择合适的可控硅也很重要。

就像给马选合适的缰绳一样。

不同的交流电机功率不一样，就需要不同规格的可控硅来匹配。

如果可控硅太小，就像小缰绳拉大马，根本控制不住电机，电机想怎么转就怎么转，调速就成了泡影。

要是可控硅太大呢，又有点大材小用，浪费资源。

在调速过程中，也要注意电机的负载情况。

这负载就像电机身上背的东西。

如果负载突然变大，就像一个人本来轻松走路，突然背上了很重的包袱，电机可能就会转得吃力，这时候可能就需要调整可控硅的控制参数，来保证电机能正常运转并且达到想要的速度。

从我的经验来看，交流电机可控硅调速可不是一件简单的事情，但只要用心去了解每个环节，就像照顾一个调皮的小孩子一样，了解它的脾气，知道它什么时候饿了（需要电流），什么时候累了（负载变化），就能很好地运用可控硅来控制它的速度。

BTA16：可控硅是怎样控制220v电压的？
BTA16一600B为双向可控硅，工作It有效值16A，工作电压600Ⅴ，栅极触发电流50ma。

不知道你的控制电路采用哪一种触发控制状态，就下图来说一般不会出现你描述的情况。

你可从图中看出BTA16可控硅都在控制极串连一双向触发二极管元件。

双向触发二极管的工作原理
双向触发二极管工作时一只正向导通另一只反向导通，导通电压是两只稳压管的正向导通电压与反向击穿电压的叠加，因此触发二极管是不区分正负极的。

只要外加电压大于触电压VBO就可导通，一旦导通，要使它恢复断流，只有将电源切断或使其电流、电压降至保持电流，保持电压以下。

你述说的电路中BTA16没有坏，到网上买几只双向触发二极管，按图改动一下，再试可能这种问题就解决了。

本人水平有限，不对之处谅解为盼。

zhaoqifa2017.11.22 Shanghai。

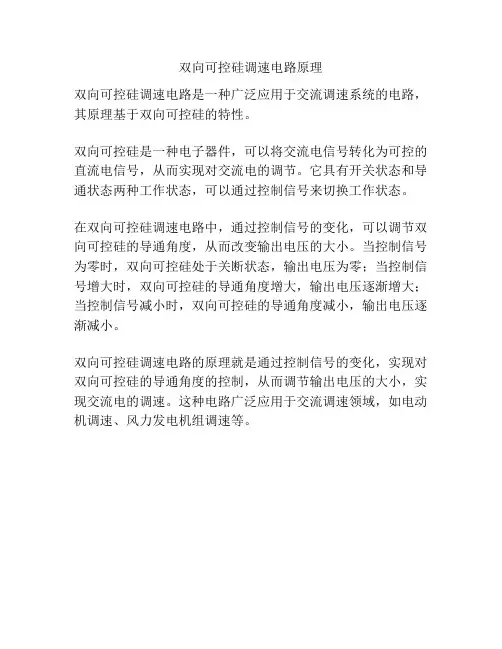

双向可控硅调速电路原理
双向可控硅调速电路是一种广泛应用于交流调速系统的电路，其原理基于双向可控硅的特性。

双向可控硅是一种电子器件，可以将交流电信号转化为可控的直流电信号，从而实现对交流电的调节。

它具有开关状态和导通状态两种工作状态，可以通过控制信号来切换工作状态。

在双向可控硅调速电路中，通过控制信号的变化，可以调节双向可控硅的导通角度，从而改变输出电压的大小。

当控制信号为零时，双向可控硅处于关断状态，输出电压为零；当控制信号增大时，双向可控硅的导通角度增大，输出电压逐渐增大；当控制信号减小时，双向可控硅的导通角度减小，输出电压逐渐减小。

双向可控硅调速电路的原理就是通过控制信号的变化，实现对双向可控硅的导通角度的控制，从而调节输出电压的大小，实现交流电的调速。

这种电路广泛应用于交流调速领域，如电动机调速、风力发电机组调速等。

双向可控硅控制器工作原理1. 什么是双向可控硅控制器？说到双向可控硅控制器，乍一听可能觉得很复杂，但其实它就像个聪明的小管家，专门负责调节电流的。

想象一下，你在家里开关灯，按一下，灯亮；再按一下，灯灭。

可双向可控硅控制器可不仅仅是个开关，它还可以控制电流的大小和方向，让我们在生活中享受各种电器的便利。

1.1 双向可控硅的构造双向可控硅，简称SCR，就像一块巧妙的“开关板”，里面有几个重要的“部件”。

主要包括三个层次的半导体材料，形成了一个PNP的结构。

这就像是一道三明治，中间夹着个“肉”，外面是两片“面包”。

它的神奇之处在于，既能允许电流通过，也能阻止电流。

就像是一个“守门员”，在合适的时候让你进，也在不适合的时候把你挡住。

1.2 工作原理那么，它是怎么工作的呢？简单说，就是通过施加一个控制信号，来决定它是否开启。

你可以想象一下，双向可控硅就像是一扇大门，控制信号就是那把钥匙。

只要把钥匙插进去，转动一下，门就打开，电流可以通过；不转动，就关着，电流就“拜拜”了。

2. 双向可控硅控制器的应用在我们的日常生活中，这个小家伙可是无处不在，真是个“小明星”呢！无论是电动机、灯光调节，还是电热器，它都能派上用场。

2.1 灯光调节比如说在家庭影院里，我们总喜欢调节一下灯光，营造那种“人间仙境”的感觉。

双向可控硅控制器能轻松搞定，既可以调节亮度，又能切换灯光的颜色。

嘿，简直像是给家里添了一位魔法师，让气氛瞬间变得高级起来！2.2 电机控制再说说电动机。

想象一下，你的电动工具，像电钻、搅拌机，都是靠电动机工作的。

双向可控硅控制器在这里就像是个“指挥家”，通过调节电流，控制电机的转速和方向。

这样一来，你可以随心所欲地使用工具，真是省心又省力。

3. 使用注意事项当然，虽然双向可控硅控制器很方便，但使用的时候也得小心翼翼，像是对待一位高贵的贵族。

3.1 过载保护首先，过载保护是个大问题。

如果电流超过了它的承受能力，就可能导致故障，甚至“炸”掉。

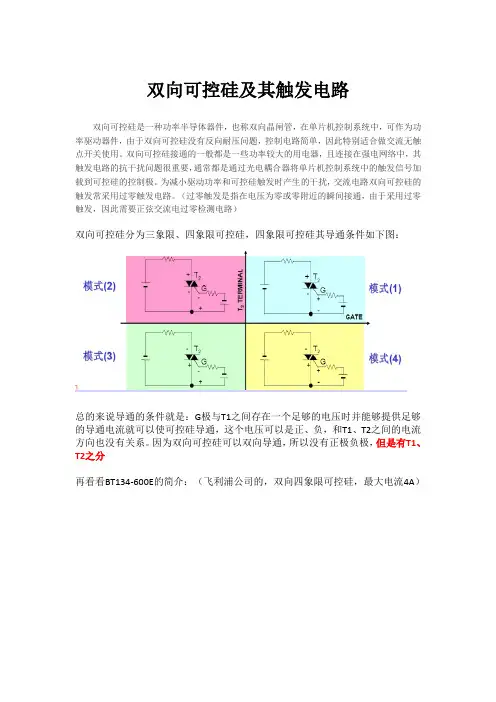

双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。

双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。

为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。

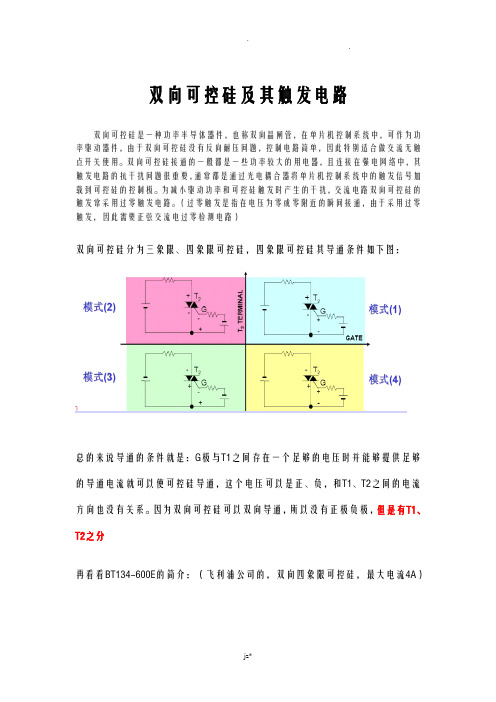

（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。

因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。

当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。

在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。

过零检测电路A、B 两点电压输出波形如图2 所示。

过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。

可控硅调速电路图大全（六款可控硅调速电路设计原理图详解）可控硅特性1、额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。

2、正向阻断峰值电压VPF在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。

可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。

3、反向阻断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。

使用时，不能超过手册给出的这个参数值。

4、控制极触发电流Ig1、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。

5、维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。

许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

可控硅工作原理在分析可控硅工作原理时，我们经常将这种四层P1N1P2N2结构看作由一个PNP管和NPN管构成，如下图所示。

当阳极A端加上正向电压时，BG1和BG2管均处于放大状态，此时由控制极G端输入正向触发信号，使得BG2管有基极电流ib2通过，经过BG2管的放大后，其集电极电流为ic2=β2ib2。

而ic2沿电路流至BG1的基极，故有ib1=ic2，电流又经BG1管的放大作用后，得到BG1的集电极电流为ic1=β1ib1=β1β2ib2。

此电流又流回BG2的基极，使得BG2的基极电流ib2增大，从而形成正向反馈使电流剧增，进而使得可控硅饱和并导通。

由于在电路中形成了正反馈，所以可控硅一旦导通后无法关断，即使控制极G端的电流消失，可控硅仍能继续维持这种导通的状态。

双向可控硅调光电路图上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.简易混合调光电路图调光电路图如附图所示,其工作原理是:根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。

根据这一原理，把C1 和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。

电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或 C2充电。

进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。

D1和D2还起限制触发极的反相电压保护双向可控硅的作用。

常用调光方法的工作原理核心提示: 1、脉冲宽度调制（ PWM ）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为 0.5 ，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。

双向可控硅的工作原理及原理图双向可控硅（Bidirectional Thyristor）是一种电子器件，也被称为双向晶闸管（Bidirectional SCR），它具有双向导通的特性，可以在正向和反向两个方向上控制电流的流动。

在本文中，我们将详细介绍双向可控硅的工作原理及原理图。

一、双向可控硅的工作原理双向可控硅由四个PN结组成，其中两个是正向偏置的PN结，另外两个是反向偏置的PN结。

它的工作原理可以通过以下步骤来解释：1. 初始状态：当双向可控硅没有施加任何控制信号时，正向偏置的PN结处于导通状态，而反向偏置的PN结处于截止状态。

2. 正向触发：当施加正向触发信号时，正向偏置的PN结开始导通，电流开始流动。

这时，双向可控硅处于正向导通状态。

3. 反向触发：当施加反向触发信号时，反向偏置的PN结开始导通，电流开始流动。

这时，双向可控硅处于反向导通状态。

4. 关断：当控制信号消失时，双向可控硅将自动关断，电流停止流动。

双向可控硅的主要特点是：在正向和反向两个方向上都能够控制电流的导通和关断。

它可以用于交流电路中的电流控制、电压控制、逆变器、斩波器等应用。

二、双向可控硅的原理图下面是一个简单的双向可控硅的原理图示例：```+-----+| || |A --| |--| || |G --| |--| || |K --| |--| || |C --| |--| || |+-----+```在上面的原理图中，A和K分别代表双向可控硅的两个主电极（正向和反向），G代表控制极，C代表共阳或共阴极。

三、双向可控硅的应用双向可控硅广泛应用于各种电力控制和电子控制系统中。

以下是一些常见的应用领域：1. 交流电压控制：双向可控硅可以用来控制交流电压的大小，实现对电路的调节和控制。

2. 交流电流控制：双向可控硅可以用来控制交流电流的大小，实现对电路的调节和控制。

3. 逆变器：双向可控硅可以用来将直流电转换为交流电，广泛应用于变频器、UPS等设备中。

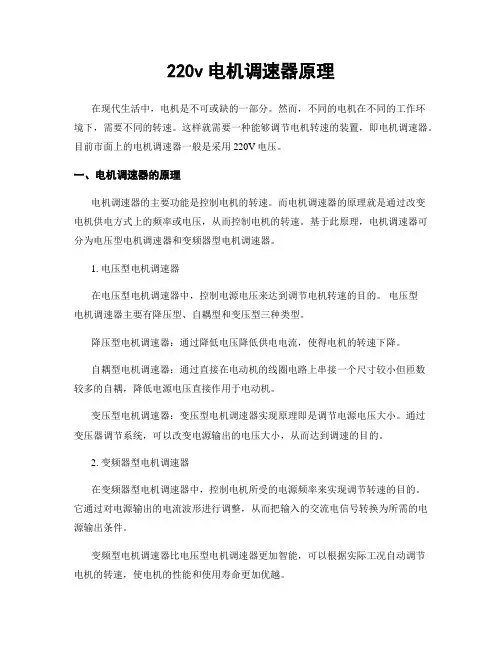

220v电机调速器原理在现代生活中，电机是不可或缺的一部分。

然而，不同的电机在不同的工作环境下，需要不同的转速。

这样就需要一种能够调节电机转速的装置，即电机调速器。

目前市面上的电机调速器一般是采用220V电压。

一、电机调速器的原理电机调速器的主要功能是控制电机的转速。

而电机调速器的原理就是通过改变电机供电方式上的频率或电压，从而控制电机的转速。

基于此原理，电机调速器可分为电压型电机调速器和变频器型电机调速器。

1. 电压型电机调速器在电压型电机调速器中，控制电源电压来达到调节电机转速的目的。

电压型电机调速器主要有降压型、自耦型和变压型三种类型。

降压型电机调速器：通过降低电压降低供电电流，使得电机的转速下降。

自耦型电机调速器：通过直接在电动机的线圈电路上串接一个尺寸较小但匝数较多的自耦，降低电源电压直接作用于电动机。

变压型电机调速器：变压型电机调速器实现原理即是调节电源电压大小。

通过变压器调节系统，可以改变电源输出的电压大小，从而达到调速的目的。

2. 变频器型电机调速器在变频器型电机调速器中，控制电机所受的电源频率来实现调节转速的目的。

它通过对电源输出的电流波形进行调整，从而把输入的交流电信号转换为所需的电源输出条件。

变频型电机调速器比电压型电机调速器更加智能，可以根据实际工况自动调节电机的转速，使电机的性能和使用寿命更加优越。

二、电机调速器的应用电机调速器可以广泛应用于机械、电子、制造等各个领域。

例如：电气控制系统、电池充电器、通信设备、变频器、数控机床、风扇、水泵、食品搅拌器、制冷设备、虎口钳等。

在旧式的机床制造领域，如果需要电机调速的话，一般采用丝绕式变压器。

但在现今的生产领域，由于频率变换电路技术的应用，大多数相似的应用都可以采用变频器或者其他非丝绕式电机。

三、电机调速器的不足尽管电机调速器具有很多优点，但也存在一些不足之处。

1. 价格相对较高电机调速器的价格相对来说较高，而对于一般的应用来说，电机调速器并非必要的。
