光纤跳线接口-详细图解培训讲学

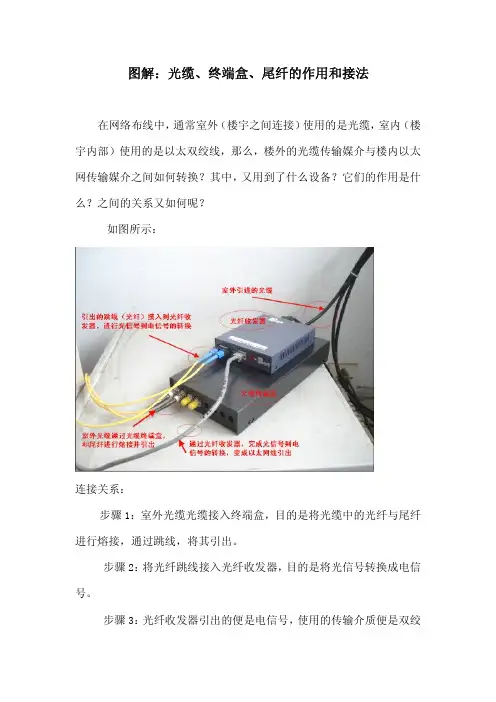

图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

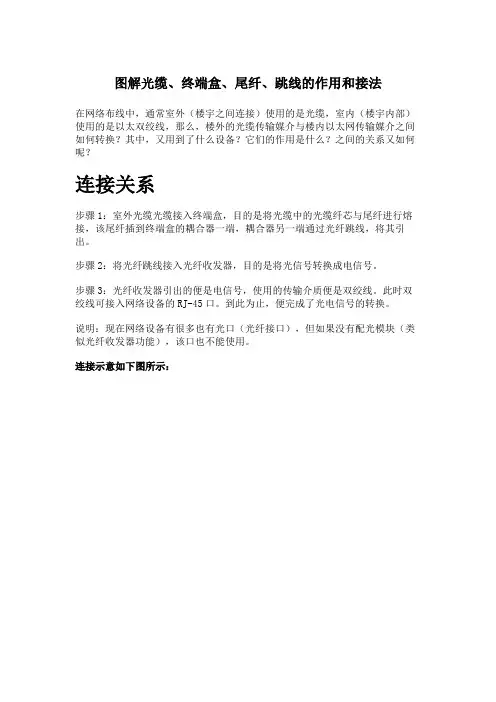

图解光缆、终端盒、尾纤、跳线的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光缆纤芯与尾纤进行熔接，该尾纤插到终端盒的耦合器一端，耦合器另一端通过光纤跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

连接示意如下图所示：光缆、跳线、光纤收发器的连接关系光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒：是一条光缆的终接头,它的一头是光缆，另一头是尾纤，相当于是把一条光缆拆分成单条光纤的设备。

光缆通过光缆终端盒熔接成端，内部纤芯与尾纤熔接。

其内部结构如下图所示。

光缆终端盒内部与尾纤接续盒和终端盒是不一样的：接续盒的作用是接续两根光缆（比如光缆断了，或者需要延长，就可以用接续包连接两个光缆），是全密封的，可以防水，但是它无法固定尾纤。

终端盒的作用是将光缆熔接出尾纤，不防水，内部结构一边可固定光缆，一边可固定尾纤。

下图为光缆接续盒。

光缆接续包例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

光纤耦合器：也叫法兰，可实现两根尾纤的对接。

各种型号的光纤耦合器，对应不同型号的尾纤光纤跳线：跳纤两头都是活动接头，把跳线剪断就成了两根尾纤。

光纤跳线，剪断了就是两根尾纤光纤尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点.ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构. 适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器,也就是接入光模块的光纤接头，也有好多种,且相互之间不可以互用.不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器.下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣. 一般在ODF侧采用（配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转.（路由器交换机上用的最多）③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣.(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT—RJ:收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多）ST 卡接式圆型SC 卡接式方型（路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT—RJ 方型，一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST 型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC"，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头,采用工程塑料，具有耐高温，不容易氧化优点。

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

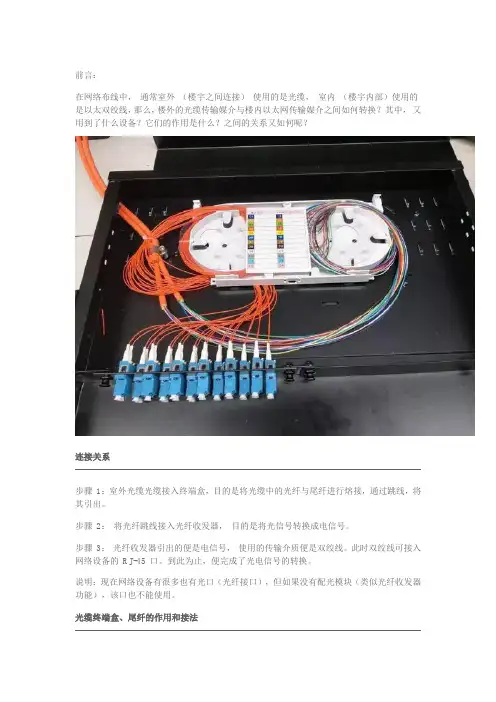

前言：在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45 口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯。

例如：一根4 芯的光缆（光缆中有4 根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4 根尾纤，即往外引出4 根跳线。

上图，只熔接了2 根，也就往外引出了2 根跳线。

如图所示，这是一根外皮是黄色尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

名词解释尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光缆接续盒：是两条光缆对接成一条长的光缆用的。

他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

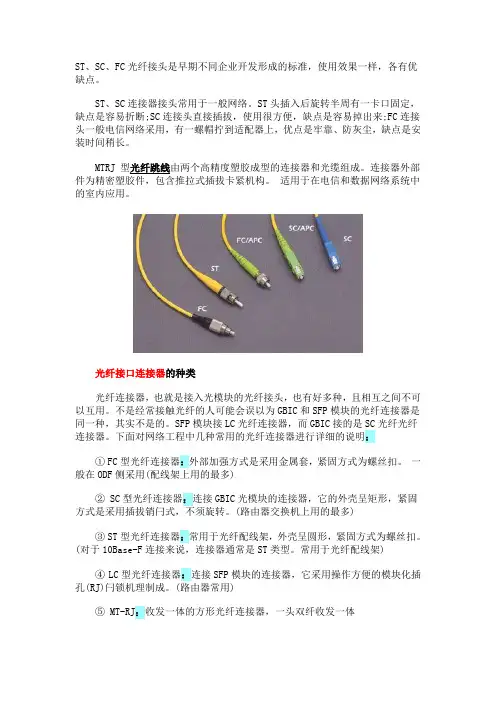

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST 型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞综合布线产品网站：线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

综合布线产品网站：如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

综合布线产品网站：一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
