浪涌保护器（ SPD）使用中应注意的问题The problem be adverted in the use of surge protection deviceLiuxuchuan(The IT Electronics Eleventh Design&Research Institute Scientific and Technological Engineering Corporation Shanghai200233)摘要：介绍了表征浪涌保护器的主要技术参数。

讨论了压敏电阻非线性伏安特性在浪涌保护方面所具有的优点。

通过实验证明，浪涌保护器件的使用过程中应当注意器件引线对残压的影响。

关键词：ZnO压敏电阻器浪涌保护器残压冲击电流ABSTRACT：This paper briefly presents the main parameters of surge protector. And discusses the advantage of ZnO varistors’ non-linear character in surge protection. The result of experiments indicate we should pay atteneion to the influence of wire to the residual voltage.KEY WORDS: ZnO varistor; Surge protection device ; Residual voltage ; Impulse current1前言浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机[1]等，普通的避雷针只能有效地防护直击雷，而由强大的电磁场产生的感应雷和脉冲电压却能够沿天线、电源线和电话线潜入室内，对人员及电器设备的安全造成危害。

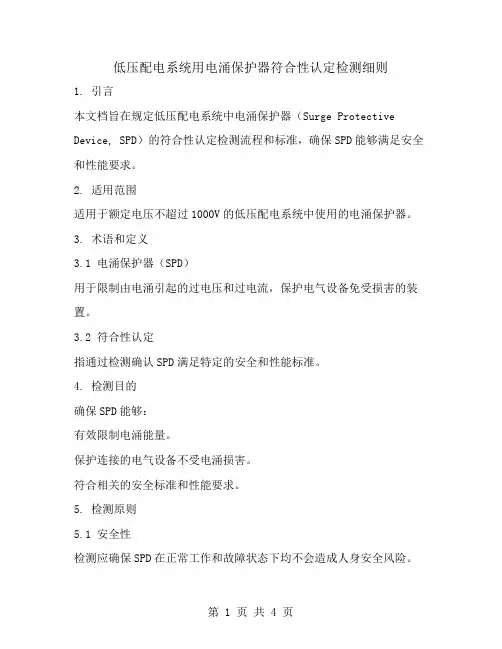

低压配电系统用电涌保护器符合性认定检测细则1. 引言本文档旨在规定低压配电系统中电涌保护器（Surge Protective Device, SPD）的符合性认定检测流程和标准，确保SPD能够满足安全和性能要求。

2. 适用范围适用于额定电压不超过1000V的低压配电系统中使用的电涌保护器。

3. 术语和定义3.1 电涌保护器（SPD）用于限制由电涌引起的过电压和过电流，保护电气设备免受损害的装置。

3.2 符合性认定指通过检测确认SPD满足特定的安全和性能标准。

4. 检测目的确保SPD能够：有效限制电涌能量。

保护连接的电气设备不受电涌损害。

符合相关的安全标准和性能要求。

5. 检测原则5.1 安全性检测应确保SPD在正常工作和故障状态下均不会造成人身安全风险。

5.2 有效性检测应验证SPD的电涌保护能力，确保其在规定条件下能有效工作。

5.3 可靠性检测应评估SPD的长期稳定性和可靠性。

6. 检测项目6.1 外观检查检查SPD的外观是否有损伤、变形等缺陷。

6.2 标记和标签检查SPD上的标记和标签是否清晰、完整，符合标准要求。

6.3 电气连接检查SPD的电气连接是否牢固，接触是否良好。

6.4 电压保护水平检测SPD的电压保护水平是否符合低压配电系统的要求。

6.5 冲击电流承受能力检测SPD承受规定次数的冲击电流后的性能。

6.6 漏电流测量SPD在正常工作条件下的漏电流。

6.7 响应时间测量SPD对电涌的响应时间。

6.8 热稳定性评估SPD在长期工作和过载条件下的热稳定性。

7. 检测方法7.1 外观检查采用目视检查方法，必要时使用放大镜。

7.2 标记和标签检查SPD上的标识是否符合制造商提供的产品规格。

7.3 电气连接使用专业工具检查电气连接的牢固性和接触电阻。

7.4 电压保护水平使用高精度电压测试设备进行测试。

7.5 冲击电流承受能力使用冲击电流发生器进行测试。

7.6 漏电流使用漏电流测试仪进行测量。

7.7 响应时间使用高速示波器或相关测试设备进行测量。

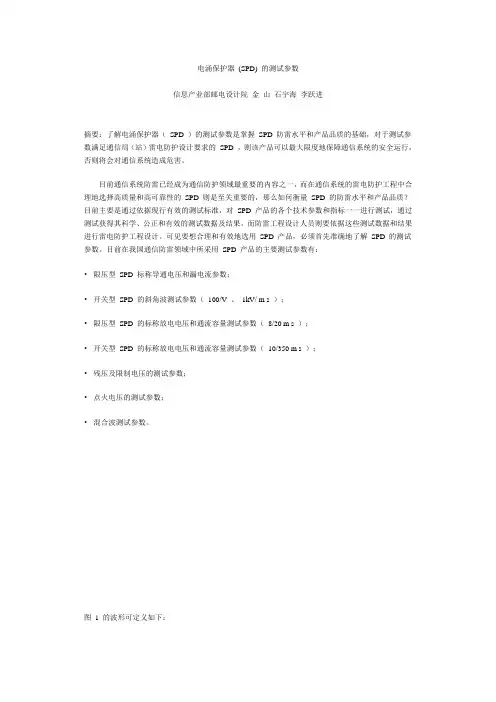

电涌保护器(SPD) 的测试参数信息产业部邮电设计院金山石宇海李跃进摘要：了解电涌保护器（SPD ）的测试参数是掌握SPD 防雷水平和产品品质的基础，对于测试参数满足通信局（站）雷电防护设计要求的SPD ，则该产品可以最大限度地保障通信系统的安全运行，否则将会对通信系统造成危害。

目前通信系统防雷已经成为通信防护领域最重要的内容之一，而在通信系统的雷电防护工程中合理地选择高质量和高可靠性的SPD 则是至关重要的，那么如何衡量SPD 的防雷水平和产品品质？目前主要是通过依据现行有效的测试标准，对SPD 产品的各个技术参数和指标一一进行测试，通过测试获得其科学、公正和有效的测试数据及结果。

而防雷工程设计人员则要依据这些测试数据和结果进行雷电防护工程设计。

可见要想合理和有效地选用SPD 产品，必须首先准确地了解SPD 的测试参数。

目前在我国通信防雷领域中所采用SPD 产品的主要测试参数有：•限压型SPD 标称导通电压和漏电流参数；•开关型SPD 的斜角波测试参数（100/V 、1kV/ m s ）；•限压型SPD 的标称放电电压和通流容量测试参数（8/20 m s ）；•开关型SPD 的标称放电电压和通流容量测试参数（10/350 m s ）；•残压及限制电压的测试参数；•点火电压的测试参数；•混合波测试参数。

图 1 的波形可定义如下：•视在头时间t f ：为雷电波冲击电流波峰值的10% 到90%( 见图1) 间的时间间隔的 1.25 倍；•视在原点O 1 ：为雷电波冲击电流峰值10% 和90% 两点画一直线与时间坐标轴的相交点。

•视在半峰值时间t t ：为从雷电波冲击电流视在原点O 1 到电流降到半峰值时刻之间的时间间隔；雷电波冲击电流测试，主要用于雷电浪涌保护器的冲击通流容量及其残压的测试，测试这两个参数的意义、要求及定义如下：1.1 标称放电电流和通流容量标称放电电流和通流容量是衡量雷电浪涌保护器允许通过雷电流水平的参数，也是工程设计人员选择防雷器的重要依据之一。

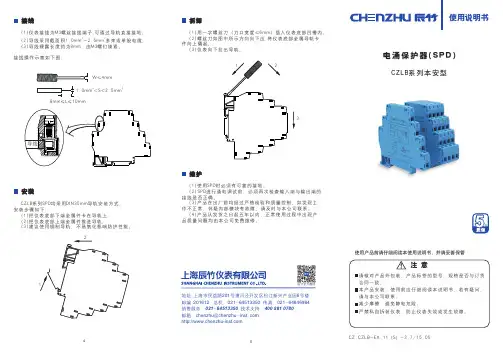

CZ.CZLB-EX.11（S）-3.7/15.05使用说明书电涌保护器(SPD)CZLB系列本安型使用产品前请仔细阅读本使用说明书，并请妥善保管辰竹官方微信地址:上海市民益路201号漕河泾开发区松江新兴产业园6号楼邮编:201612 总机：021-******** 传真：021-********销售服务：021-******** 技术支持：400 881 0780邮箱：chenzhu @chenzhu -inst .com拆卸接线54导线W 4mm≤221.0mm<S<2.5mm 8mm L 10mm≤≤ 32(1)仪表接线为M3螺丝接线端子,可通过导轨直接接地;22 (2)导线采用截面积1.0mm ～2.5mm 多束或单股电缆; (3)导线裸露长度约为8mm，由M3螺钉锁紧。

接线操作示意如下图:安装CZLB系列SPD均采用DIN35mm导轨安装方式。

安装步骤如下:(1)把仪表底部下端金属件卡在导轨上; (2)把仪表底部上端金属件推进导轨;(3)建议使用铜制导轨，不易氧化影响防护性能。

(1)用一字螺丝刀（刀口宽度≤6mm）插入仪表底部凹槽内; (2)螺丝刀如图中所示方向向下压,将仪表底部金属导轨卡件向上撬起;(3)仪表向下拉出导轨。

维护(1)使用SPD时必须有可靠的接地。

(2)SPD进行通电调试前，必须再次检查输入端与输出端的接线是否正确。

(3)产品在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部模块有故障，请及时与本公司联系。

(4)产品从发货之日起五年以内，正常使用过程中出现产品质量问题均由本公司免费维修。

概述主要技术参数漏电流电压保护水平Up（线对线）电压保护水平Up（线对地）40V 60V 600V600V5VDC 6VDC 额定工作电压Un 最大工作电压Uc CZLB-5-EX(T2)CZLB-5-EX(R3)<3uA <1uA 型号参数命名方式外形尺寸123CZLB-24-EX(B2)CZLB-24-EX(B3)24VDC 32VDC 典型应用危险区安全区CZLB - □ - □ (□ □)CZLB系列SPD2：二线制3：三线制额定工作电压 空：通用型EX：本安型 B：变送器 R：热电阻 T：通讯接地布线注：PD 线连起来，并在SPD接地点连到大地。

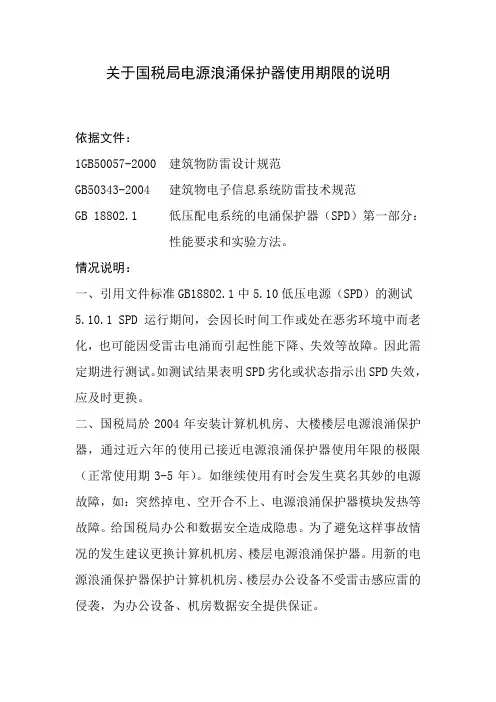

关于国税局电源浪涌保护器使用期限的说明依据文件：1GB50057-2000 建筑物防雷设计规范GB50343-2004 建筑物电子信息系统防雷技术规范GB 18802.1 低压配电系统的电涌保护器（SPD）第一部分：性能要求和实验方法。

情况说明：一、引用文件标准GB18802.1中5.10低压电源（SPD）的测试5.10.1 SPD运行期间，会因长时间工作或处在恶劣环境中而老化，也可能因受雷击电涌而引起性能下降、失效等故障。

因此需定期进行测试。

如测试结果表明SPD劣化或状态指示出SPD失效，应及时更换。

二、国税局於2004年安装计算机机房、大楼楼层电源浪涌保护器，通过近六年的使用已接近电源浪涌保护器使用年限的极限（正常使用期3-5年）。

如继续使用有时会发生莫名其妙的电源故障，如：突然掉电、空开合不上、电源浪涌保护器模块发热等故障。

给国税局办公和数据安全造成隐患。

为了避免这样事故情况的发生建议更换计算机机房、楼层电源浪涌保护器。

用新的电源浪涌保护器保护计算机机房、楼层办公设备不受雷击感应雷的侵袭，为办公设备、机房数据安全提供保证。

附则：防雷减灾管理办法第一章总则第一条为了防御雷电灾害，保护国家和人民生命财产安全，保障我国社会经济建设的顺利进行，制定本办法。

第二条凡在我国行政区域内从事防御雷电灾害(以下简称防雷减灾)活动的，适用本办法。

本办法所称的防雷减灾，是指人类防御雷电灾害的一切活动，包括对雷电灾害的研究、监测、预测及防治工作等。

第三条防雷减灾工作，实行预防为主、防治结合的方针。

第四条防雷减灾工作实行统一领导、分级管理制度。

国务院气象主管机构负责组织指导和管理全国防雷减灾工作。

县级以上气象主管机构负责管理本行政区域内的防雷减灾工作，并负责本办法的实施。

县级以上气象主管机构所属的防雷减灾机构(以下简称防雷减灾机构)负责对本行政区域内的防雷减灾工作进行监督和指导。

第五条各级气象主管机构，应加强对雷电的研究、监测、预测及防治工作，积极开展防雷减灾的科普和灾情调查，增强全民防雷减灾意识。

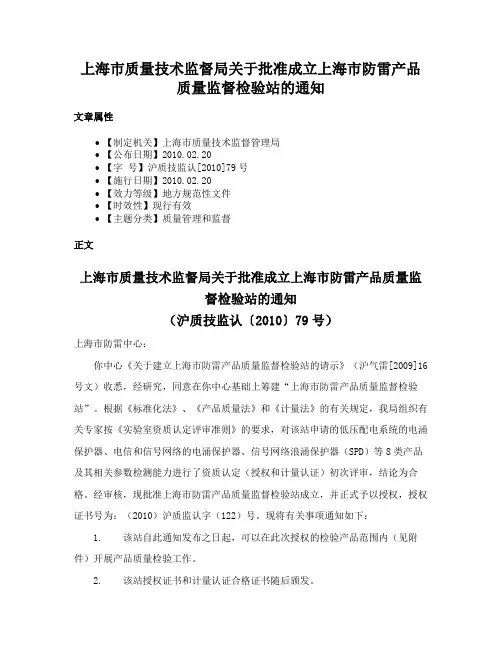

上海市质量技术监督局关于批准成立上海市防雷产品
质量监督检验站的通知
文章属性
•【制定机关】上海市质量技术监督管理局
•【公布日期】2010.02.20
•【字号】沪质技监认[2010]79号
•【施行日期】2010.02.20
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】质量管理和监督
正文
上海市质量技术监督局关于批准成立上海市防雷产品质量监
督检验站的通知
（沪质技监认〔2010〕79号）
上海市防雷中心：
你中心《关于建立上海市防雷产品质量监督检验站的请示》（沪气雷[2009]16号文）收悉，经研究，同意在你中心基础上筹建“上海市防雷产品质量监督检验站”。

根据《标准化法》、《产品质量法》和《计量法》的有关规定，我局组织有关专家按《实验室资质认定评审准则》的要求，对该站申请的低压配电系统的电涌保护器、电信和信号网络的电涌保护器、信号网络浪涌保护器（SPD）等8类产品及其相关参数检测能力进行了资质认定（授权和计量认证）初次评审，结论为合格。

经审核，现批准上海市防雷产品质量监督检验站成立，并正式予以授权，授权证书号为：（2010）沪质监认字（122）号。

现将有关事项通知如下：
1. 该站自此通知发布之日起，可以在此次授权的检验产品范围内（见附件）开展产品质量检验工作。

2. 该站授权证书和计量认证合格证书随后颁发。

3．你中心应督促该站抓好自身建设，自觉遵守法律法规，持续完善质量保证体系，保持认定的检验能力，确保出具真实、可靠和准确的检验数据，提供科学和公正的检验结果。

二○一○年二月二十日附件：。

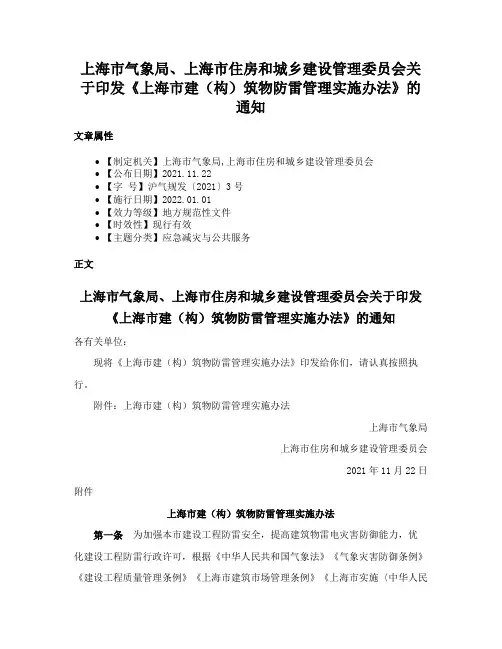

上海市气象局、上海市住房和城乡建设管理委员会关于印发《上海市建（构）筑物防雷管理实施办法》的通知文章属性•【制定机关】上海市气象局,上海市住房和城乡建设管理委员会•【公布日期】2021.11.22•【字号】沪气规发〔2021〕3号•【施行日期】2022.01.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】应急减灾与公共服务正文上海市气象局、上海市住房和城乡建设管理委员会关于印发《上海市建（构）筑物防雷管理实施办法》的通知各有关单位：现将《上海市建（构）筑物防雷管理实施办法》印发给你们，请认真按照执行。

附件：上海市建（构）筑物防雷管理实施办法上海市气象局上海市住房和城乡建设管理委员会2021年11月22日附件上海市建（构）筑物防雷管理实施办法第一条为加强本市建设工程防雷安全，提高建筑物雷电灾害防御能力，优化建设工程防雷行政许可，根据《中华人民共和国气象法》《气象灾害防御条例》《建设工程质量管理条例》《上海市建筑市场管理条例》《上海市实施〈中华人民共和国气象法〉办法》《防雷减灾管理办法》《雷电防护装置设计审核和竣工验收规定》等法律、法规、规章，制定本办法。

第二条本办法适用于本市建（构）筑物雷电防御活动的管理。

第三条本市建设管理部门负责本市房屋建筑工程和市政基础设施工程的防雷行政许可管理工作。

本市气象主管机构负责下列建设工程的防雷行政许可工作：（一）油库、气库、弹药库、化学品仓库、烟花爆竹、石化等易燃易爆建设工程和场所；（二）雷电易发区内的矿区、旅游景点或者投入使用的建（构）筑物、设施等需要单独安装雷电防护装置的场所；（三）雷电风险高且没有防雷标准规范、需要进行特殊论证的大型项目。

第四条建设工程的设计应当包含防雷部分，并符合设计深度的要求（详见附录）。

第五条符合本办法第三条第二款规定的建设工程，建设单位将施工图设计文件送审查机构审查前，应向气象主管机构申请雷电防护装置设计审核。

雷电防护装置施工图设计审核意见书作为施工图设计文件审查的依据之一。

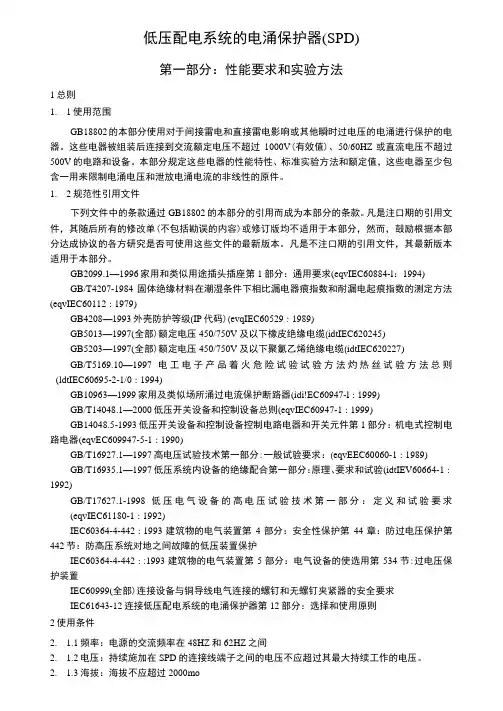

低压配电系统的电涌保护器(SPD)第一部分：性能要求和实验方法1总则1.1使用范围GB18802的本部分使用对于间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护的电器。

这些电器被组装后连接到交流额定电压不超过1000V(有效值)、50/60HZ或直流电压不超过500V的电路和设备。

本部分规定这些电器的性能特性、标准实验方法和额定值，这些电器至少包含一用来限制电涌电压和泄放电涌电流的非线性的原件。

1.2规范性引用文件下列文件中的条款通过GB18802的本部分的引用而成为本部分的条款。

凡是注口期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注口期的引用文件，其最新版本适用于本部分。

GB2099.1—1996家用和类似用途插头插座第1部分：通用要求(eqvIEC60884-l：1994)GB/T4207-1984固体绝缘材料在潮湿条件下相比漏电器痕指数和耐漏电起痕指数的测定方法(eqvIEC60112：1979)GB4208—1993外壳防护等级(IP代码)(evqIEC60529：1989)GB5013—1997(全部)额定电压450/750V及以下橡皮绝缘电缆(idtIEC620245)GB5203—1997(全部)额定电压450/750V及以下聚氯乙烯绝缘电缆(idtIEC620227)GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则(ldtIEC60695-2-1/0：1994)GB10963—1999家用及类似场所涌过电流保护断路器(idi!EC60947-l：1999)GB/T14048.1—2000低压开关设备和控制设备总则(eqvIEC60947-1：1999)GB14048.5-1993低压开关设备和控制设备控制电路电器和开关元件第1部分：机电式控制电路电器(eqvEC609947-5-1：1990)GB/T16927.1—1997高电压试验技术第一部分:一般试验要求：(eqvEEC60060-1：1989)GB/T16935.1—1997低压系统内设备的绝缘配合第一部分：原理、要求和试验(idtIEV60664-1：1992)GB/T17627.1-1998低压电气设备的高电压试验技术第一部分：定义和试验要求(eqvIEC61180-1：1992)IEC60364-4-442：1993建筑物的电气装置第4部分：安全性保护第44章：防过电压保护第442节：防高压系统对地之间故障的低压装置保护IEC60364-4-442：:1993建筑物的电气装置第5部分：电气设备的使选用第534节:过电压保护装置IEC60999(全部)连接设备与铜导线电气连接的螺钉和无螺钉夹紧器的安全要求IEC61643-12连接低压配电系统的电涌保护器第12部分：选择和使用原则2使用条件2. 1.1频率：电源的交流频率在48HZ和62HZ之间2. 1.2电压：持续施加在SPD的连接线端子之间的电压不应超过其最大持续工作的电压。

16　｜　电气应用·建筑电气专刊·第２期最近我刊进行的ＳＰＤ产品应用调查结果显示，业内专家特别关注在实际的工程中，ＳＰＤ应用中存在着的如被保护的系统屏蔽差、没有采取等电位连接措施、接地不规范、安装ＳＰＤ不符合相关规范要求等诸多的问题，这些问题的存在一定程度上使雷电感应高电压以及雷击电磁脉冲入侵概率大大提高，从而造成相应的电子、电气设备的损失。

为此，我们结合调查中广大读者所普遍关注的问题，专程请教了我国著名防雷专家、《建筑物防雷设计规范》ＧＢ５００５７—１９９４（２０００年版）的主要起草人林维勇教授级高工。

现将有关情况总结如下，供广大技术人员参考。

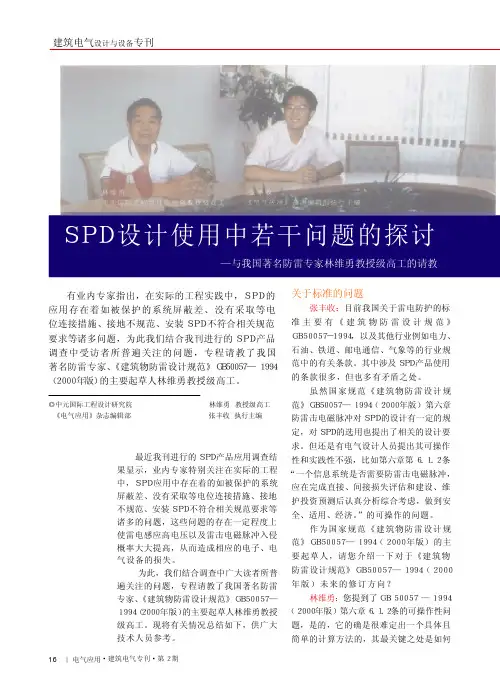

ＳＰＤ设计使用中若干问题的探讨—与我国著名防雷专家林维勇教授级高工的请教有业内专家指出，在实际的工程实践中，ＳＰＤ的应用存在着如被保护的系统屏蔽差、没有采取等电位连接措施、接地不规范、安装ＳＰＤ不符合相关规范要求等诸多问题，为此我们结合我刊进行的ＳＰＤ产品调查中受访者所普遍关注的问题，专程请教了我国著名防雷专家、《建筑物防雷设计规范》ＧＢ５００５７—１９９４（２０００年版）的主要起草人林维勇教授级高工。

关于标准的问题张丰收：目前我国关于雷电防护的标准主要有《建筑物防雷设计规范》ＧＢ５００５７－１９９４，以及其他行业例如电力、石油、铁道、邮电通信、气象等的行业规范中的有关条款。

其中涉及ＳＰＤ产品使用的条款很多，但也多有矛盾之处。

虽然国家规范《建筑物防雷设计规范》ＧＢ５００５７—１９９４（２０００年版）第六章防雷击电磁脉冲对ＳＰＤ的设计有一定的规定，对ＳＰＤ的选用也提出了相关的设计要求。

但还是有电气设计人员提出其可操作性和实践性不强，比如第六章第６．１．２条“一个信息系统是否需要防雷击电磁脉冲，应在完成直接、间接损失评估和建设、维护投资预测后认真分析综合考虑，做到安全、适用、经济。

”的可操作的问题。

作为国家规范《建筑物防雷设计规范》ＧＢ５００５７—１９９４（２０００年版）的主要起草人，请您介绍一下对于《建筑物防雷设计规范》ＧＢ５００５７—１９９４（２０００年版）未来的修订方向？林维勇：您提到了ＧＢ　５００５７—１９９４（２０００年版）第六章６．１．２条的可操作性问题，是的，它的确是很难定出一个具体且简单的计算方法的，其最关键之处是如何◎中元国际工程设计研究院 林维勇　教授级高工《电气应用》杂志编辑部 张丰收　执行主编关键词／Ｋｅｙｗｏｒｄｓ雷击电磁脉冲防护·电涌保护器ＳＰＤ·波形选择·设置配合·后备保护·估算出间接损失，这是很难的。

低压配电系统、电信、网络系统电涌保护器（S P D）的性能要求试验方法及在安装应用应注意的问题低压配电系统的电涌保护器（S P D）一、用于低压配电系统的电涌保护器（SPD）的正常使用条件和异常使用条件1、正常使用条件：⑴、频率：电源的交流频率在48Hz和50Hz之间。

⑵、电压：持续施加在SPD的接线端子之间的电压不应超过其最大持续工作的电压。

⑶、海拔：海拔不应超过2000m。

⑷、使用和存储温度：——正常范围：-5 0C～+40 0C；——极限范围：-40 0C～+70 0C。

⑸、湿度—相对湿度：在室温下应在30%和90%之间。

2、异常使用条件：对置于异常使用条件下的（SPD），在设计和使用中可能需要作特殊考虑，并引起制造厂的重视。

对置于阳光或其他射线下的户外型SPD，必须附加技术要求。

二、SPD常用技术参数定义1、电涌保护器（Surge Protective Devices）用于限制瞬时过电压和泻放电涌电流的电器，它至少包含一个非线性的元件。

2、电压开关型SPD没有电涌时具有高阻抗，有浪涌电压时能立即转变成低阻抗的SPD。

常用元件有放电间隙、气体放电管、闸流管和三端双向可控硅开关元件。

也称作“短路型SPD”3、电压限制型SPD没有电涌时具有高阻抗，但随着电涌电流和电压的上升，其阻抗将持续地减小的SPD。

常用的非线性元件是：压敏电阻和瞬态二极管。

也称作“箝位型SPD”4、复合型SPD由电压开关型元件和电压限制型元件组成的SPD。

其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。

5、标称放电电流I n流过SPD具有8/20μs波形的电流峰值。

该波形主要用于二级试验。

6、冲击电流I imp它由电流峰值I peak和电荷量确定。

It 该波形主要用于一级试验。

7、最大放电电流I max一般情况I max =2I n，特殊时I max =1.2I n8、最大持续交流工作电压U C允许持久地施加在SPD上的最大交流电压有效值。
