设置对拉螺栓计算书

柱模板KZZ2（设置对拉螺栓）计算书柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》jgj162-20212、《混凝土结构设计规范》gb50010-20213、《建筑结构荷载规范》gb50009-20214、《钢结构设计规范》gb50017-2021一、工程属性崭新淋混凝土柱名称崭新淋混凝土柱的排序高度(mm)14楼负一层kzz1崭新淋混凝土柱长边边长(mm)4200崭新淋混凝土柱短边边长(mm)900900二、荷载女团《建筑施工模板恩侧压力排序依据规范全系列技术规范》混凝土重力密度γc(kn/m)jgj162-2021崭新淋混凝土初稀时间t0(h)混凝土坍落度影响修正系数β241外加剂影响修正系数β1混凝土铺设速度v(m/h)4.2min{0.22γct0β1β2v1/232512混凝土侧压力排序边线处至新淋混凝土顶面总高度h(m)2崭新淋混凝土对模板的侧压力标准值g4k(kn/m)2，γch}＝min{0.22×25×4×1×1×221/2，25×4.2}＝min{31.113，105}＝31.113kn/m2飞溅混凝土时对垂直面模板荷载标准值q3k(kn/m)崭新淋混凝土对模板的侧压力标准值g4k＝min[0.22γct0β1β2v1/2，γch]＝min[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kn/m2承载能力音速状态设计值s承＝0.9max[1.2g4k+1.4q3k，1.35g4k+1.4×0.7q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kn/m2正常采用音速状态设计值s正＝g4k＝31.11kn/m2三、面板验算面板类型面板抗弯强度设计值[f](n/mm)柱长边小梁根数柱箍间距l1(mm)2覆面竹胶合板14.744700面板厚度(mm)面板弹性模量e(n/mm)柱短边小梁根数21589254模板设计平面图1、强度求函数最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bg4k＝0.9×1.35×0.7×31.11＝26.459kn/m活载线荷载q2＝0.9×1.4×0.7bq3k＝0.9×1.4×0.7×0.7×2＝1.235kn/mmmax＝-0.1q1l2-0.117q2l2＝-0.1×26.459×0.32-0.117×1.235×0.32＝-0.251knmσ＝mmax/w＝0.251×106/(1/6×700×152)＝9.567n/mm2≤[f]＝14.74n/mm2满足要求！2、挠度求函数作用线荷载q＝bs正＝0.7×31.11＝21.777kn/mν＝0.677ql4/(100ei)＝0.677×21.777×3004/(100×8925×(1/12×700×153))＝0.68mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！四、小梁验算小梁类型小梁横截面惯性矩i(cm)4矩形木楞256小梁横截面类型(mm)小梁横截面抵抗矩w(cm)360×8064小梁抗弯强度设计值[f](n/mm)小梁抗剪强度设计值[τ](n/mm)2213.51.35小梁弹性模量e(n/mm)最高处柱缝距楼面距离(mm)290001801、强度求函数小梁上促进作用线荷载q＝bs顺＝0.3×39.563＝11.869kn/m小梁弯矩图(knm)mmax＝1.605knmσ＝mmax/w＝1.605×106/64×103＝25.073n/mm2＞[f]＝13.5n/mm2不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！2、抗剪验算小梁抠力图(knm)vmax＝6.185knτmax=3vmax/(2bh0)=3×6.185×1000/(2×60×80)＝1.933n/mm2>[τ]=1.35n/mm2不满足要求！恳请增大梁底提振小梁间距或挑选最合适材料类型，或减少梁底提振小梁，或优化小梁边线！3、挠度求函数小梁上作用线荷载q＝bs正＝0.3×31.11＝9.333kn/m小梁变形图(mm)ν＝7.716mm＞[ν]＝1.75mm不满足要求！恳请优化柱箍边线，或减小适当柱边小梁根数！4、支座反力排序承载能力音速状态rmax=12.357正常采用音速状态。

柱模板（设置对拉螺栓）计算书一、工程属性二、荷载组合4k c 012c min[0.22×24×4×1×1.15×2.51/2，24×2]＝min[38.4，48]＝38.4kN/m 2承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m 2正常使用极限状态设计值S 正＝G 4k ＝38.4 kN/m 2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.6×38.4＝27.99kN/m 活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.6×2＝1.06kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×27.99×0.262-0.121×1.06×0.262＝-0.21kN·m σ＝M max/W＝0.21×106/(1/6×600×152)＝9.18N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.6×38.4＝23.04kN/mν＝0.632ql4/(100EI)＝0.63×23.04×257.144/(100×10000×(1/12×600×153))＝0.38mm≤[ν]＝l/400＝257.14/400＝0.64mm满足要求！四、小梁验算小梁上作用线荷载q＝bS承＝0.26×48.42＝12.45 kN/m小梁弯矩图(kN·m)M max＝0.56kN·mσ＝M max/W＝0.56×106/42.15×103＝13.29N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.26×38.4＝9.87 kN/m面板变形图(mm)ν＝1.06mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.84kN·m，N1＝16.88kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.21kN·m，N2＝10.15kNM/W n＝0.84×106/(4.49×103)＝187.53N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝0.33mm≤[ν]＝l/400＝1.25mmν2＝0.03mm≤[ν]＝l/400＝0.75mm满足要求！六、对拉螺栓验算t满足要求！N＝16.88×1=16.88kN≤26kN满足要求！。

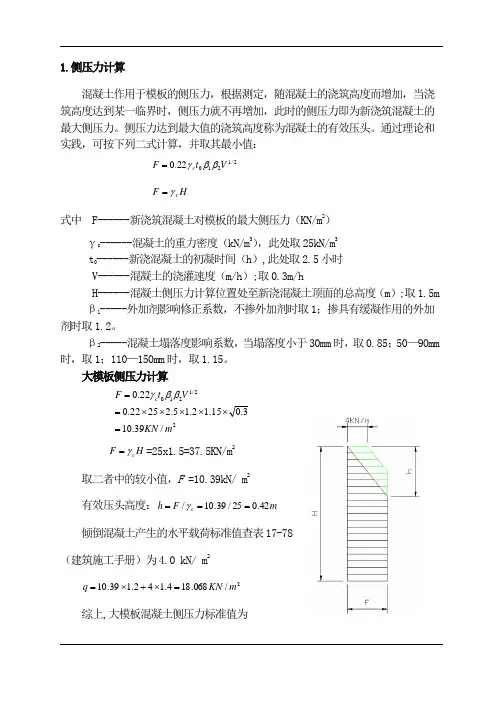

1.侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

通过理论和实践，可按下列二式计算，并取其最小值：2/121022.0V t F c ββγ=H F c γ=式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc ------混凝土的重力密度（kN/m 3），此处取25kN/m 3t 0------新浇混凝土的初凝时间（h ）,此处取2.5小时V------混凝土的浇灌速度（m/h ）;取0.3m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取1.5m β1-----外加剂影响修正系数，不掺外加剂时取1；掺具有缓凝作用的外加剂时取1.2。

β2-----混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm时，取1；110—150mm 时，取1.15。

大模板侧压力计算22/1210/39.103.015.12.15.22522.022.0m KN V t F c =⨯⨯⨯⨯⨯==ββγH F c γ==25x1.5=37.5KN/m 2取二者中的较小值，F =10.39kN/ m 2有效压头高度：m F h c 42.025/39.10/===γ倾倒混凝土产生的水平载荷标准值查表17-78（建筑施工手册）为4.0 kN/ m 22/068.184.142.139.10m KN q =⨯+⨯=综上,大模板混凝土侧压力标准值为10.39KN/m2,设计值为18.068KN/m2。

计算公式: N < [N] = fA其中N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积(mm2)；f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓承受最大拉力N = 18.068×0.7×0.7/1=8.85kN对拉螺栓直径为16mm；对拉螺栓有效面积为 A=144mm2；对拉螺栓承受拉力最大值为 [N]= fA=24.5 kN；N < [N]故满足要求。

一、工程属性4k c 012c min[0.22×24×4×1×1×21/2，24×4.45]＝min[29.87，106.8]＝29.87kN/m 2 承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42.285＝38.056kN/m 2正常使用极限状态设计值S 正＝G 4k ＝29.87 kN/m 2 三、面板验算1、强度验算最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.146kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mMmax ＝-0.1q1l2-0.117q2l2＝-0.1×18.146×0.1672-0.117×0.882×0.1672＝-0.053kN·mσ＝Mmax/W＝0.053×106/(1/6×500×122)＝4.439N/mm2≤[f]＝14.74N/mm2 满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.677ql4/(100EI)＝0.677×14.935×166.6674/(100×8925×(1/12×500×123))＝0.121mm≤[ν]＝l/400＝166.667/400＝0.417mm 满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 50×80小梁截面惯性矩I(cm4) 213.333 小梁截面抵抗矩W(cm3) 53.333 小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350 最低处柱箍离楼面距离(mm) 200小梁上作用线荷载q＝bS承＝0.167×38.056＝6.343 kN/m小梁弯矩图(kN·m)M＝0.198kN·mmax/W＝0.198×106/53.333×103＝3.717N/mm2≤[f]＝15.444N/mm2 σ＝Mmax满足要求！2、挠度验算＝0.167×29.87＝4.978 kN/m 小梁上作用线荷载q＝bS正小梁变形图(mm)ν＝0.216mm≤[ν]＝1.5mm满足要求！五、柱箍验算柱箍类型钢管柱箍合并根数 1 柱箍材质规格(mm) Φ48.3×3.6柱箍截面惯性矩I(cm4) 12.71 柱箍截面抵抗矩W(cm3) 5.26 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 2060001、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN)M1＝0.256kN·m，N1＝7.445kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.256kN·m，N2＝7.445kNM/Wn＝0.256×106/(5.26×103)＝48.709N/mm2≤[f]＝205N/mm2满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)＝0.031mm≤[ν]＝l/400＝0.855mmν1＝0.031mm≤[ν]＝l/400＝0.855mm 满足要求！ν2六、对拉螺栓验算b(kN) 17.8 对拉螺栓型号M14 轴向拉力设计值NttN＝7.445×1=7.445kN≤12kN满足要求！。

梁侧模板计算书计算依据：1、《混凝土结构工程施工规范》GB50666-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性承04k c4k 1×[1.35×0.9×31.2+1.4×0.9×2]＝40.428kN/m2下挂部分：正常使用极限状态设计值S正＝G4k＝31.2 kN/m2三、支撑体系设计左侧支撑表：模板设计剖面图四、面板验算模板类型覆面木胶合板模板厚度(mm) 12模板抗弯强度设计值[f](N/mm2) 12 模板抗剪强度设计值[τ](N/mm2) 1.5模板弹性模量E(N/mm2) 4500梁截面宽度取单位长度，b＝1000mm。

W＝bh2/6=1000×122/6＝24000mm3，I＝bh3/12=1000×123/12＝144000mm4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×40.428＝40.428kN/mq1静＝γ0×1.35×0.9×G4k×b＝1×1.35×0.9×31.2×1＝37.908kN/mq1活＝γ0×1.4×φc×Q4k×b＝1×1.4×0.9×2×1＝2.52kN/mM max＝0.107q1静L2+0.121q1活L2=0.107×37.908×0.1752+0.121×2.52×0.1752＝0.134kN·mσ＝M max/W＝0.134×106/24000＝5.565N/mm2≤[f]＝12N/mm2满足要求！2、挠度验算q＝bS正＝1×31.2＝31.2kN/mνmax＝0.632qL4/(100EI)=0.632×31.2×1754/(100×4500×144000)＝0.285mm≤175/400=0.438mm满足要求！3、最大支座反力计算承载能力极限状态R下挂max＝1.143×q1静×l左+1.223×q1活×l左＝1.143×37.908×0.175+1.223×2.52×0.175＝8.122kN正常使用极限状态R'下挂max＝1.143×l左×q＝1.143×0.175×31.2＝6.241kN五、小梁验算小梁最大悬挑长度(mm) 150 小梁计算方式三等跨连续梁小梁类型方木小梁截面类型(mm) 50×80小梁弹性模量E(N/mm2) 8415 小梁抗剪强度设计值[τ](N/mm2) 1.663小梁截面抵抗矩W(cm3) 53.333 小梁抗弯强度设计值[f](N/mm2) 15.444小梁截面惯性矩I(cm4) 213.333计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝8.122kN/mM max＝max[0.1×q×l2,0.5×q×l12]=max[0.1×8.122×0.62，0.5×8.122×0.152]=0.292kN·mσ＝M max/W＝0.292×106/53333＝5.482N/mm2≤[f]＝15.444N/mm2满足要求！2、抗剪验算V max＝max[0.6×q×l,q×l1]=max[0.6×8.122×0.6，8.122×0.15]=2.924kNτmax=3V max/(2bh0)=3×2.924×1000/(2×50×80)＝1.096N/mm2≤[τ]＝1.663N/mm2 满足要求！3、挠度验算q＝6.241kN/mν1max＝0.677qL4/(100EI)=0.677×6.241×6004/(100×8415×2133330)＝0.305mm≤600/400=1.5mmν2max＝qL4/(8EI)=6.241×1504/(8×8415×2133330)=0.022mm≤150/400=0.375mm 满足要求！4、最大支座反力计算承载能力极限状态R下挂max＝max[1.1×8.122×0.6，0.4×8.122×0.6+8.122×0.15]＝5.36kN正常使用极限状态R'下挂max＝max[1.1×6.241×0.6，0.4×6.241×0.6+6.241×0.15]＝4.119kN六、主梁验算因主梁2根合并，验算时主梁受力不均匀系数为0.6。

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3]＝min[29.87，72]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.64，42.28]＝0.9×42.28＝38.06kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.15kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.1q1l2-0.117q2l2＝-0.1×18.15×0.22-0.117×0.88×0.22＝-0.08kN·mσ＝M max/W＝0.08×106/(1/6×500×152)＝4.09N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.94kN/mν＝0.677ql4/(100EI)＝0.68×14.94×2004/(100×8925×(1/12×500×153))＝0.13mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.2×38.06＝7.61 kN/m小梁弯矩图(kN·m)M max＝0.2kN·mσ＝M max/W＝0.2×106/42.67×103＝4.71N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×29.87＝5.97 kN/m面板变形图(mm) ν＝0.15mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.73kN·m，N1＝3.24kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.73kN·m，N2＝3.24kNM/W n＝0.73×106/(4.12×103)＝178.1N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝1.85mm≤[ν]＝l/400＝1.98mmν2＝1.85mm≤[ν]＝l/400＝1.98mm满足要求！六、对拉螺栓验算N＝3.24×2=6.48kN≤N t b＝17.8kN满足要求！N＝3.24×2=6.48kN≤26kN满足要求！。

500×500柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2，24×4.07]＝min[29.87，97.68]＝29.87kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.868＝18.145kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.145×0.12-0.121×0.882×0.12＝-0.02kN·m σ＝M max/W＝0.02×106/(1/6×500×152)＝1.092N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.868＝14.934kN/mν＝0.632ql4/(100EI)＝0.632×14.934×1004/(100×8925×(1/12×500×153))＝0.008mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！四、小梁验算小梁上作用线荷载q＝bS承＝0.1×38.054＝3.805 kN/m小梁弯矩图(kN·m)M max＝0.289kN·mσ＝M max/W＝0.289×106/42.667×103＝6.782N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝1.484kNτmax=3V max/(2bh0)=3×1.484×1000/(2×40×80)＝0.696N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.1×29.868＝2.987 kN/m小梁变形图(mm) ν＝1.167mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=2.968正常使用极限状态R max=2.33五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板（设置对拉螺栓）计算书一、工程属性二、荷载组合4k c 012c min[0.22×24×4×1×1.15×2.51/2，24×2]＝min[38.4，48]＝38.4kN/m 2承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m 2正常使用极限状态设计值S 正＝G 4k ＝38.4 kN/m 2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.4×38.4＝18.66kN/m 活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.4×2＝0.71kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.66×0.182-0.121×0.71×0.182＝-0.06kN·m σ＝M max/W＝0.06×106/(1/6×400×152)＝4.25N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.4×38.4＝15.36kN/mν＝0.632ql4/(100EI)＝0.63×15.36×1754/(100×10000×(1/12×400×153))＝0.08mm≤[ν]＝l/400＝175/400＝0.44mm满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 40×90小梁截面惯性矩I(cm4) 243 小梁截面抵抗矩W(cm3) 54小梁抗弯强度设计值[f](N/mm2) 15.44 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 200小梁上作用线荷载q＝bS承＝0.18×48.42＝8.47 kN/m小梁弯矩图(kN·m)M max＝0.17kN·mσ＝M max/W＝0.17×106/54×103＝3.14N/mm2≤[f]＝15.44N/mm2满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.18×38.4＝6.72 kN/m面板变形图(mm)ν＝0.1mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Ф48×3.5 柱箍截面惯性矩I(cm4) 12.19柱箍截面抵抗矩W(cm3) 5.08 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.2kN·m，N1＝5.27kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.2kN·m，N2＝5.27kNM/W n＝0.2×106/(5.08×103)＝39.11N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝0.06mm≤[ν]＝l/400＝1.14mmν2＝0.06mm≤[ν]＝l/400＝1.14mm满足要求！六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形12型扣件容许荷载(kN) 12t满足要求！N＝5.27×2=10.54kN≤12kN满足要求！。

对拉螺栓及柱箍选用计算书一、浇筑砼对模板的侧压力P m=0.22×γc×t0×β1×β2×V1/2P m=25H其中：P m：砼对模板的侧压力，取上述最小值V：砼浇筑速度，取2.5m/hγc：砼的重力密度（kN/m3），取25 kN/m3t0：砼初凝时间（h），t0=200/（T+15），砼入模温度为23℃β1：砼外加剂修正系数，取1.2β2：砼的坍落度修正系数，取1.15H：砼的浇筑高度，取7.37m则：P m=63.2 kN/m2二、对拉螺栓选用计算：在柱子两侧设1~2根对拉螺栓，知：1根φ16的对拉螺栓可承受拉力F=34.2kN，1根φ25的对拉螺栓可承受拉力F=83.4kN，1根φ20的对拉螺栓可承受拉力F=51.9kN，F= P m A= P m ab其中：F：对拉螺栓受到的拉力a：对拉螺栓的横向间距b：对拉螺栓的纵向间距，取0.5mA：对拉螺栓分担的受荷面积1.柱宽为1.266m时：F=63.2×0.5×1.45/2=29.9 kN2.柱宽为1.62m时：F=63.2×0.5×1.844/2=29.1kN通过计算可知: 选用φ16对拉螺栓能满足要求。

因此应在柱两侧各设1根φ16对拉螺栓。

3. 柱宽为2.1m时：在柱两侧各设2根φ20对拉螺栓，则：F=63.2×0.5×2.34/2=37.1kN＜f =51.9kN，满足要求。

4. 柱宽为2.25m时：在柱两侧各设1根φ20对拉螺栓，则：F=63.2×0.5×2.49/2=39.4kN＜f =51.9kN，满足要求。

5.柱宽为2.6m时：在柱两侧各设1根φ20对拉螺栓，则：F=63.2×0.5×2.84/2=44.9kN＜f =51.9kN，满足要求。

6.柱宽为3.0m时：在柱两侧各设1根φ20对拉螺栓，则：F=63.2×0.5×3.24/2=51.2kN＜f =51.9kN，能满足要求7.柱宽为3.3m时：在柱两侧各设1根φ20对拉螺栓，则：F=63.2×0.5×3.54/2=55.9kN ＞f =51.9kN，不能满足要求在柱两侧各设1根φ20对拉螺栓外，再在柱中均匀布置2根φ20对拉螺栓则：F=63.2×0.5×3.54/4=28kN ＜f =51.9kN，不能满足要求8.基础梁上对拉螺栓选用验算：（梁高2000mm）基础梁的对拉螺栓选用φ16对拉螺栓，对拉螺栓的水平和垂直方向间距均为600mm。

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20192、《混凝土结构设计规范》GB50010-20193、《建筑结构荷载规范》GB 50009-20194、《钢结构设计规范》GB 50017-2019一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3.65]＝min[29.87，87.6]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max [1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42.285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.146kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.146×0.1382-0.121×0.882×0.1382＝-0.039kN·m σ＝M max/W＝0.039×106/(1/6×500×152)＝2.065N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.632ql4/(100EI)＝0.632×14.935×137.54/(100×8925×(1/12×500×153))＝0.027mm≤[ν]＝l/400＝137.5/400＝0.344mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.138×38.056＝5.233 kN/m小梁弯矩图(kN·m)M max＝0.578kN·mσ＝M max/W＝0.578×106/83.33×103＝6.936N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝2.497kNτmax=3V max/(2bh0)=3×2.497×1000/(2×50×100)＝0.749N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.138×29.87＝4.107 kN/m小梁变形图(mm)ν＝1.334mm≤[ν]＝1.5mm满足要求！4、支座反力计算承载能力极限状态R max=4.957正常使用极限状态R max=3.89五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2，24×4.8]＝min[29.87，115.2]＝29.87kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42.285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算面板类型覆面竹胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 14.74 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.146kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.146×0.22-0.121×0.882×0.22＝-0.082kN·m σ＝M max/W＝0.082×106/(1/6×500×152)＝4.37N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.632ql4/(100EI)＝0.632×14.935×2004/(100×8925×(1/12×500×153))＝0.12mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 50×100小梁截面惯性矩I(cm4) 416.667 小梁截面抵抗矩W(cm3) 83.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 300小梁上作用线荷载q＝bS承＝0.2×38.056＝7.611 kN/m小梁弯矩图(kN·m)M max＝0.342kN·mσ＝M max/W＝0.342×106/83.333×103＝4.11N/mm2≤[f]＝15.444N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×29.87＝5.974 kN/m小梁变形图(mm)ν＝0.316mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Φ48.3×3.6 柱箍截面惯性矩I(cm4) 12.71 柱箍截面抵抗矩W(cm3) 5.26 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.272kN·m，N1＝6.335kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.272kN·m，N2＝6.335kNM/W n＝0.272×106/(5.26×103)＝51.634N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝0.096mm≤[ν]＝l/400＝1.288mmν2＝0.096mm≤[ν]＝l/400＝1.288mm满足要求！六、对拉螺栓验算t满足要求！N＝6.335×2=12.671kN≤26kN 满足要求！。

对拉螺栓计算书第四部分对拉螺栓计算书一、荷载标准值计算从模板支撑系统计算中可知，振捣砼时对垂直面模板的侧压力为⑤=4KN/m2,其作用范围在有效压头高度内。

有效压头高度h=F/r c=51.844/24=2.16m倾倒砼时对垂直面模板产生水平荷载标准值为⑦=2 KN/m2二、荷载取值说明因新浇筑砼对模板侧面的最大侧压力是由由下面两式计算出的数值中取最小值：F=0.22γt0β1β2V1/2=0.22×24×4.5×1.2×1.15×2.51/2=51.84 4KN/m2F=r c H=24×6.5=156 KN/m2( H为最大浇筑高度，取6.5m)当F=r c H= F=0.22γt0β1β2V1/2时：H=51.844/24=2.16m因此，侧面模板所受侧压力在2m以下（从同一次浇筑砼完成面往下计算），其计算值均取51.844 KN/m2三、荷载组合计算本工程为大体积砼结构（柱：边长7300㎜；墙：厚7100㎜）计算承载力时：荷载组合=⑥×1.2+⑦×1.4=51.844×1.2+2×1.4=65.0128 KN/m2（计算点距砼顶面6.5m）计算刚度时：荷载组合=⑥×1.2=51.844×1.2=62.213 KN/m2四、强度验算模板采用钢模板，背方钢管：小楞采用φ48×3.5钢管，间距取400㎜，大楞采用2×φ48×3.5钢管，间距取600㎜，对拉片采用4×50扁钢，两端焊φ14丝杆。

1、小楞验算（1）强度验算：作用在小楞上的均布荷载为：q’1=65.0128×0.4=26KN/m最大弯矩值为：M max=0.1 q’1l2=0.1×26×0.62=0.936 KN·m M max/W=936000÷5080=184.3N/㎜2＜[f]=205 N/㎜2满足要求（2）刚度验算作用在小楞上的均布荷载为：q’2=62.213×0.4=24.8852KN/mf max=0.677 q’2l4/100EI=0.677×24.8852×6004÷100÷206000÷121900 = 0.87＜l/400=1.5㎜满足要求2、大楞验算作用在大楞上的均布荷载为：q’1=65.0128×0.6=39KN/m最大弯矩值为：M max=0.1 q’1l2=0.1×39×0.72=1.911 KN·m M max/W=1911000÷2÷5080=188.1N/㎜2＜[f]=205 N/㎜2满足要求（2）刚度验算对拉片按700×600考虑作用在大楞上的均布荷载为：q’2=62.213×0.6=37.33KN/mf max=0.677 q’2l4/100EI=0.677×37.33×7004÷100÷206000÷121900÷2 = 1.71＜l/400=1.75㎜满足要求3、对拉片计算对拉片间距700×600，对拉片选用-4×50扁钢，两端焊φ12或φ14丝杆。

柱模板（设置对拉螺栓）计算书一、工程属性二、荷载组合混凝土重力密度γc (kN/m 3) 24 新浇混凝土初凝时间t 0(h) 4 外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.15 混凝土浇筑速度V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)4.9倾倒混凝土时对垂直面模板荷载标准值Q 3k (kN/m 2)2 新浇混凝土对模板的侧压力标准值G 4k ＝min[0.22γc t 0β1β2v ，γc H]＝min[0.22×24×4×1×1.15×2.51/2，24×4.9]＝min[38.4，117.6]＝38.4kN/m 2承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m 2正常使用极限状态设计值S 正＝G 4k ＝38.4 kN/m 2三、面板验算面板类型覆面木胶合板 面板厚度(mm)18 面板抗弯强度设计值[f](N/mm 2) 20 面板弹性模量E(N/mm 2) 10000 柱长边小梁根数 5 柱短边小梁根数5柱箍间距l 1(mm)400模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.4×38.4＝18.66kN/m 活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.4×2＝0.71kN/mM max ＝-0.107q 1l 2-0.121q 2l 2＝-0.107×18.66×0.152-0.121×0.71×0.152＝-0.05kN·m σ＝M max /W ＝0.05×106/(1/6×400×182)＝2.17N/mm 2≤[f]＝20N/mm 2 满足要求！ 2、挠度验算作用线荷载q ＝bS 正＝0.4×38.4＝15.36kN/mν＝0.632ql 4/(100EI)＝0.63×15.36×1504/(100×10000×(1/12×400×183))＝0.03mm≤[ν]＝l/400＝150/400＝0.38mm 满足要求！四、小梁验算小梁类型矩形木楞 小梁材质规格(mm) 50×100 小梁截面惯性矩I(cm 4)416.67 小梁截面抵抗矩W(cm 3) 83.33 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁弹性模量E(N/mm 2)9350最低处柱箍离楼面距离(mm)2001、强度验算小梁上作用线荷载q ＝bS 承＝0.15×48.42＝7.26 kN/m小梁弯矩图(kN·m)M max＝0.33kN·mσ＝M max/W＝0.33×106/83.33×103＝3.92N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.15×38.4＝5.76 kN/m面板变形图(mm)ν＝0.31mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.23kN·m，N1＝6.69kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.23kN·m，N2＝6.69kNM/W n＝0.23×106/(4.73×103)＝49.06N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝0.06mm≤[ν]＝l/400＝1.04mmν2＝0.06mm≤[ν]＝l/400＝1.04mm满足要求！六、对拉螺栓验算t满足要求！N＝6.69×2=13.37kN≤26kN满足要求！。

梁侧模板计算书计算依据：1、《混凝土结构工程施工规范》GB50666-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性承04k c4k 1×[1.35×0.9×34.213+1.4×0.9×2]＝44.089kN/m2下挂部分：正常使用极限状态设计值S正＝G4k＝34.213 kN/m2三、支撑体系设计左侧支撑表：模板设计剖面图四、面板验算梁截面宽度取单位长度，b＝1000mm。

W＝bh2/6=1000×152/6＝37500mm3，I ＝bh3/12=1000×153/12＝281250mm4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×44.089＝44.089kN/mq1静＝γ0×1.35×0.9×G4k×b＝1×1.35×0.9×34.213×1＝41.569kN/mq1活＝γ0×1.4×φc×Q4k×b＝1×1.4×0.9×2×1＝2.52kN/mM max＝0.107q1静L2+0.121q1活L2=0.107×41.569×0.22+0.121×2.52×0.22＝0.19kN·m σ＝M max/W＝0.19×106/37500＝5.07N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×34.213＝34.213kN/mνmax＝0.632qL4/(100EI)=0.632×34.213×2004/(100×4500×281250)＝0.273mm≤200/400=0.5mm满足要求！3、最大支座反力计算承载能力极限状态R下挂max＝1.143×q1静×l左+1.223×q1活×l左＝1.143×41.569×0.2+1.223×2.52×0.2＝10.119kN正常使用极限状态R'下挂max＝1.143×l左×q＝1.143×0.2×34.213＝7.821kN五、小梁验算计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝10.119kN/mM max＝max[0.125×q×l2,0.5×q×l12]=max[0.125×10.119×0.62，0.5×10.119×0.052]=0.455kN·mσ＝M max/W＝0.455×106/53333＝8.538N/mm2≤[f]＝15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625×q×l,q×l1]=max[0.625×10.119×0.6，10.119×0.05]=3.795kN τmax=3V max/(2bh0)=3×3.795×1000/(2×50×80)＝1.423N/mm2≤[τ]＝1.663N/mm2 满足要求！3、挠度验算q＝7.821kN/mν1max＝0.521qL4/(100EI)=0.521×7.821×6004/(100×8415×2133330)＝0.294mm≤600/400=1.5mmν2max＝qL4/(8EI)=7.821×504/(8×8415×2133330)=0mm≤50/400=0.125mm满足要求！4、最大支座反力计算承载能力极限状态R下挂max＝max[1.25×10.119×0.6，0.375×10.119×0.6+10.119×0.05]＝7.589kN 正常使用极限状态R'下挂max＝max[1.25×7.821×0.6，0.375×7.821×0.6+7.821×0.05]＝5.866kN 六、主梁验算因主梁2根合并，验算时主梁受力不均匀系数为0.6。

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性4k c012c min[0.22×24×5.71×1×1×21/2，24×6]＝min[42.64，144]＝42.64kN/m2 S承＝γ0×(1.3G4k+γL×1.5Q3k)=1×(1.3 × 42.637+ 0.9×1.5×2.000)＝58.13kN/m2 正常使用极限状态设计值S正＝G4k＝42.637 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 15.444 面板弹性模量E(N/mm2) 9350 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝γ0×1.3×bG4k＝1×1.3×0.5×42.637＝27.714kN/m活载线荷载q2＝γ0×γL×1.5×bQ3k＝1×0.9×1.5×0.5×2＝1.35kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×27.714×0.22-0.121×1.35×0.22＝-0.125kN·mσ＝M max/W＝0.125×106/(1/6×500×152)＝6.675N/mm2≤[f]＝15.444N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×42.637＝21.319kN/mν＝0.632ql4/(100EI)＝0.632×21.319×2004/(100×9350×(1/12×500×153))＝0.164mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算小梁类型矩形木楞小梁截面类型(mm) 50×80小梁截面惯性矩I(cm4) 213.333 小梁截面抵抗矩W(cm3) 53.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350小梁抗剪强度设计值[τ](N/mm2) 1.782 最低处柱箍离楼面距离(mm) 200 小梁上作用线荷载q＝bS承＝0.2×58.128＝11.626 kN/m小梁弯矩图(kN·m)M max＝0.523kN·mσ＝M max/W＝0.523×106/53.333×103＝9.809N/mm2≤[f]＝15.444N/mm2 满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝3.619kNτmax=3V max/(2bh0)=3×3.619×1000/(2×50×80)＝1.357N/mm2≤[τ]=1.782N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.2×42.637＝8.527 kN/m小梁变形图(mm)ν＝0.88mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=7.107正常使用极限状态R max=5.212五、柱箍验算柱箍类型钢管柱箍合并根数 1柱箍材质规格(mm) Ф48×3 柱箍截面惯性矩I(cm4) 10.78柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值[f](N/mm2) 205柱箍弹性模量E(N/mm2) 206000 柱箍截面面积A(cm2) 4.24模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板（设置对拉螺栓）计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑施工临时支撑结构技术规范》JGJ300-2013二、计算参数（图1）模板设计平面图（图2）模板设计立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γc t0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γc H＝24×5000/1000=120kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值根据柱边的大小确定组合类型：由于柱长边大于300mm，则：S＝0.9max[1.2G4k+1.4Q3k， 1.35G4k+1.4×0.7Q3k] =0.9×max(1.2×41.218+1.4×2,1.35×41.218+1.4×0.7×2)=51.844kN/m2正常使用极限状态设计值S k＝G4k＝41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算，故可按简支跨一种情况进行计算，取b=1m 单位面板宽度为计算单元。
