马达保护器培训共37页

马达保护器知识在谈到有关马达保护器的问题时，先给大家说一下什么叫马达。

所谓的马达，就是我们在各行各业所使用的三相沟通异步电动机，又叫感觉电动机。

三相电就是我们工厂常用的动力电，大多为 380V, 工厂使用电动机的作用是什么呢，它主假如给生产装置，生产设施供给动力。

大家知道，从前的生产都是手工生产，人工进行，效率低，时间长，劳动强度大。

跟着工业革命的盛行，出现了蒸汽机，电力，这样就给工业生产带来了根天性的变化。

电动机（从前叫马达）代替了人力来拖动生产装置，经过电机把电能转变为机械能，进而使工业生产的效率大大提升，实现了机械化生产。

电动机的使用是很广泛的，各行各业都在用，比方机械，冶金，电力，石油，化工，煤炭，水泥，轻工，纺织等等。

据统计，当前全国在用的电动机中， 80% 以上是三相沟通异步电动机。

电动机的使用寿命是有限的，运行中的电动机轴承会渐渐磨损，绝缘资料会渐渐老化。

电动机在使用过程中因为受四周环境的影响，如油污，尘埃，潮气，酸气等的侵害，转轴遇到不该有的扭力，因为过载而发热，都会加快电机的老化，严重时会烧毁电机。

为了尽可能的防止上述状况，电动机在运行中要加以监督和保护，马达保护器的作用也正是表此刻对电机的监督和保护上。

下边让大家认识一下对电动机的使用产生影响的一些要素。

一电源方面的影响1电源电压过高或过低电动机电源电压的颠簸一般是额定电压的 +7 — -10% ，380V 的电压，最高为 410V, 最低为 340V ，电压过高，励磁电流增大，增添定子铁芯的铁损，电动时机过热甚至烧毁。

过低，因为电机的转矩和电压的平方成正比，满载启动就困难，带不动负载，转速变慢，电流增大，也会使电机发热烧毁。

2电源电压三相不均衡电源的随意一相电压与三相均匀值的偏差不该超出 5% ，因为短路，接地接触不良或变压器故障致使电压不均衡，进一步造成电流不均衡，进而使电机转矩降落，消耗增大，剧烈振动。

3电源断线在运行中电流增大，也会烧毁电机。

PMAC801A电动机保护控制器（马达保护器/低压综保）参数设定指导目录一、产品设定哪些参数 (1)二、保护参数 (2)三、菜单 (3)四、直接启动模式接线 (11)五、基本设置和常见问题 (12)1.基本设置 (12)2.常见问题处理 (12)一、产品设定哪些参数1）电动机额定电流：电动机铭牌上的额定电流。

2）电动机运行时间：需人工输入，电动机起动多长时间（设定范围0.5-60S）后转入运行状态。

3）保护参数：产品最主要的参数，电动机过流后，延时一段时间切断电动机一次回路，实现对电动机的保护。

见第二章节；常规产品需设定以上参数，一次互感器全部为直接接入。

3）CT变比：间接接入时需设定互感器变比。

注：直接接入指电动机一次电流直接经过互感器，二次直接接入到产品的电流输入端子。

间接接入指电动机一次电流经过两次转换后，接入到产品的电流输入端子；解释如下：电动机的一次电流经过一个互感器变流后，二次电流再经过一只标准的1A/5A互感器变流，最后再把标准互感器的二次电流接入到产品的电流输入端子。

4）电动机额定功率：需欠功率保护时投入。

5）额定电压：电度、欠压，过压，晃电功能时投入。

6）产品地址和波特率：产品带MODBUS通讯时需设定这两个参数；如带PROFIBUS-DP通讯时，只需设定产品地址便可。

7）产品运行模式：直接起动/双向可逆起动/星三角/自耦降压/控制断路器方式等等。

8）双步起动时间：用于星三角/星三角/自耦降压控制的切换时间，以及双向可起动中停车后等待再起动时的时间。

二、保护参数序号保护名称定值泵类风机类屏蔽泵/磁力泵增安防爆电机1.起动超时保护（只在起动过程投入）起动时间6S15S12S6S执行方式跳闸跳闸跳闸跳闸2.过载保护（运行过程中投入）执行方式全部全部全部-曲线速率8129-冷却时间5min30min10min-复位方式自动手动手动-复位热容50%30%30%-3.起动过流保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie800%Ie600%Ie 时间定值2s5s3s2s4.过流堵转执行方式跳闸跳闸跳闸跳闸电流定值300%Ie400%Ie300%Ie300%Ie 时间定值2s5s3s5s5.断相保护执行方式跳闸跳闸跳闸跳闸延时时间2S2S1S2S6.不平衡保护执行方式跳闸跳闸跳闸跳闸不平衡率定值40%40%40%40%延时时间3S5S3S3S7.接地保护执行方式跳闸跳闸跳闸跳闸电流定值100%Ie100%Ie100%Ie100%Ie 时间定值2s3s2s2s8.短路保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie600%Ie600%Ie 时间定值0.5s0.5s0.5s0.5s9.溢出保护执行方式投入投入投入投入10.接触器分断能力判断值600%Ie600%Ie600%Ie600%Ie11.t E时间保护执行方式---跳闸时间定值--- 4.8S注：以上保护为常规电机的保护，须投入；短路保护/溢出保护这两个参数要求塑壳断路器带分励脱扣器功能，否则这二个参数需关闭。

电动机保护器培训资料1. 保护器简介ST500系列智能型（电动机）控制器（以下简称控制器）。

该控制器用于操作交流50Hz, 额定工作电压至660V,额定电流至820A交流电动机控制回路中的接触器，对电动机的过载、过热、外部故障、堵转、相序、缺相不平衡、欠压、过压、欠功率、接地或漏电等故障引起的危害予以保护，并有测量、操作控制、自我诊断、维护管理、总线通讯（遥测、遥讯、遥调、遥控）等功能。

控制器基于微处理器技术，采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端MCC巨中，在1/4模数及以上各种抽屉柜中可直接安装使用。

控制器一般采用内置电流互感器，超过250A时采用外部保护级电流互感器，互感器为0.5级,保护精度要求5P10 （但当采用外部标准0.5级电流互感器时，互感器一次额定电流建议选用3-4倍的电动机额定电流）。

注：5P10――在额定电流处保护精度为1%，在10倍额定电流精度为5%。

控制器的使用取代了传统的塑壳断路器（仅用刀熔开关即可）、热继电器、电流互感器、多种信号灯、电流表、大电流按钮（仅需信号按钮）、大量中间继电器和时间继电器、变送器、PLC和电缆等。

五年多来在电力、石化、轻工、煤炭、纸业、钢铁等行业已成功投入10万多台。

针对一些电机容易起动和不频繁起动不会出现明显附加温升的增安型电动机，采用tE时间保护。

2、保护功能说明ST500II保护的动作特性如下：1. 接地保护（起动与运行过程中都投入）接地保护具有定时限和反时限保护特性，其电流信号取于内部互感器电流矢量和，用于保护相线对电动机金属外壳的短路保护。

接地动作电流特性：理论值：W 0.5lq时不动作， > 1.0lq延时动作Iq为控制器接地电流整定值接地延时时间特性：t = （Iq / I ）* C * Tq其中：t----故障延时时间；I---接地故障电流；C----剪切系数；Tq-----接地整定延时时间（起动延时时间或者运行延时时间）。

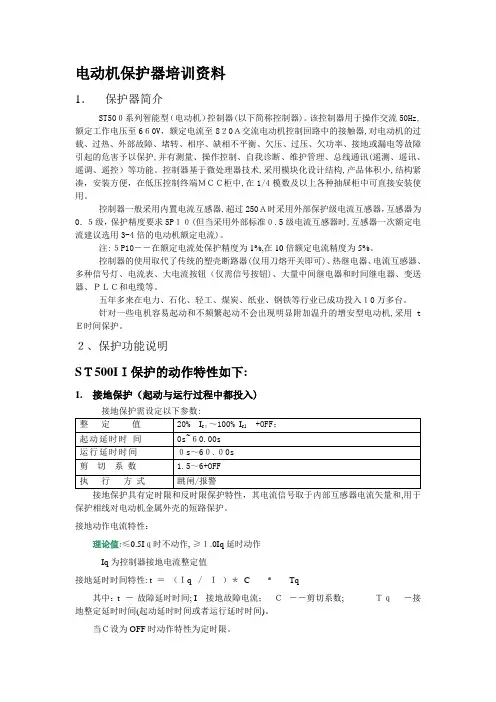

电动机保护器培训资料1．保护器简介ST50０系列智能型（电动机）控制器(以下简称控制器)。

该控制器用于操作交流50Hz,额定工作电压至6６0V，额定电流至8２0Ａ交流电动机控制回路中的接触器,对电动机的过载、过热、外部故障、堵转、相序、缺相不平衡、欠压、过压、欠功率、接地或漏电等故障引起的危害予以保护,并有测量、操作控制、自我诊断、维护管理、总线通讯(遥测、遥讯、遥调、遥控）等功能。

控制器基于微处理器技术,采用模块化设计结构,产品体积小,结构紧凑，安装方便，在低压控制终端ＭＣＣ柜中,在1/4模数及以上各种抽屉柜中可直接安装使用。

控制器一般采用内置电流互感器,超过250Ａ时采用外部保护级电流互感器，互感器为0．５级，保护精度要求5P１０(但当采用外部标准０.5级电流互感器时,互感器一次额定电流建议选用3-4倍的电动机额定电流)。

注:５P10――在额定电流处保护精度为1%,在10倍额定电流精度为5%。

控制器的使用取代了传统的塑壳断路器(仅用刀熔开关即可)、热继电器、电流互感器、多种信号灯、电流表、大电流按钮（仅需信号按钮)、大量中间继电器和时间继电器、变送器、ＰＬＣ和电缆等。

五年多来在电力、石化、轻工、煤炭、纸业、钢铁等行业已成功投入１0万多台。

针对一些电机容易起动和不频繁起动不会出现明显附加温升的增安型电动机,采用t Ｅ时间保护。

２、保护功能说明SＴ500IＩ保护的动作特性如下:1.接地保护（起动与运行过程中都投入)接地保护需设定以下参数:接地保护具有定时限和反时限保护特性，其电流信号取于内部互感器电流矢量和,用于保护相线对电动机金属外壳的短路保护。

接地动作电流特性：理论值:≤0.5Iｑ时不动作, ≥１.0Iq延时动作Iq为控制器接地电流整定值接地延时时间特性: t ＝（Ｉq ／Ｉ）＊C*Tq其中：t--－-故障延时时间; I---接地故障电流；Ｃ--－－剪切系数;Ｔｑ----－接地整定延时时间(起动延时时间或者运行延时时间)。

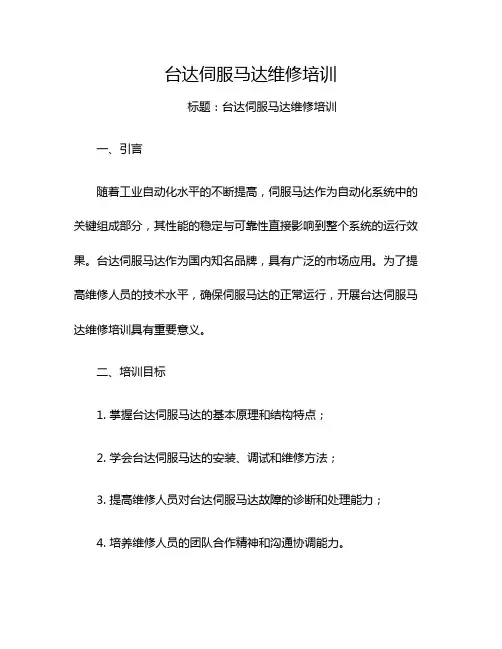

台达伺服马达维修培训标题：台达伺服马达维修培训一、引言随着工业自动化水平的不断提高，伺服马达作为自动化系统中的关键组成部分，其性能的稳定与可靠性直接影响到整个系统的运行效果。

台达伺服马达作为国内知名品牌，具有广泛的市场应用。

为了提高维修人员的技术水平，确保伺服马达的正常运行，开展台达伺服马达维修培训具有重要意义。

二、培训目标1. 掌握台达伺服马达的基本原理和结构特点；2. 学会台达伺服马达的安装、调试和维修方法；3. 提高维修人员对台达伺服马达故障的诊断和处理能力；4. 培养维修人员的团队合作精神和沟通协调能力。

三、培训内容1. 台达伺服马达的基本原理与结构（1）伺服马达的分类及特点；（2）台达伺服马达的结构组成；（3）伺服马达的工作原理。

2. 台达伺服马达的安装与调试（1）安装前的准备工作；（2）安装过程中的注意事项；（3）调试方法及步骤；（4）调试过程中的常见问题及解决方法。

3. 台达伺服马达的维修方法（1）维修工具和设备的使用；（2）维修流程及注意事项；（3）故障诊断与排查；（4）维修实例分析。

4. 台达伺服马达的保养与维护（1）日常保养内容；（2）定期维护周期；（3）保养与维护中的注意事项。

5. 台达伺服马达的故障处理（1）故障分类及原因分析；（2）故障处理方法及步骤；（3）故障处理实例分析。

四、培训方式1. 理论授课：讲解伺服马达的基本原理、安装调试、维修方法等；2. 实践操作：分组进行伺服马达的安装、调试、维修等实际操作；3. 案例分析：分析实际工作中遇到的故障案例，提高维修人员的问题解决能力；4. 互动交流：学员与讲师、学员之间的互动交流，分享维修经验。

五、培训时间与地点1. 培训时间：共计5天，每天8学时；2. 培训地点：待定。

六、培训师资本次培训邀请具有丰富实践经验和专业知识的台达伺服马达维修工程师担任讲师，确保培训质量。

七、培训费用1. 培训费用：待定；2. 费用包含：培训费、教材费、实操材料费等；3. 费用不包含：交通、住宿、餐饮等费用。
