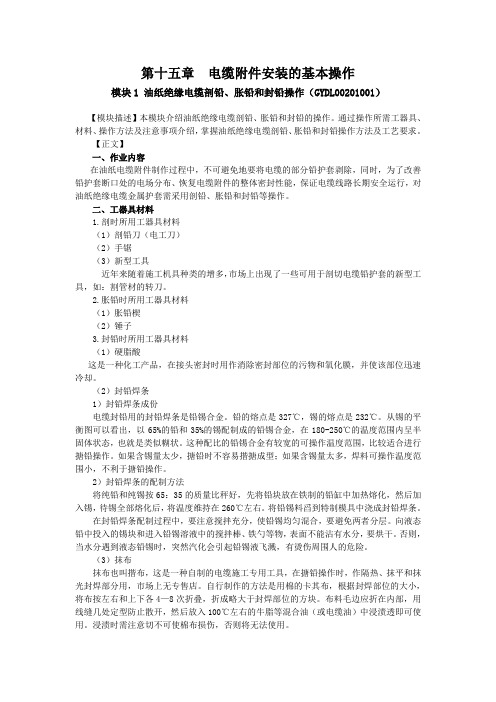

GYDL00201001 油纸绝缘电缆剖铅、胀铅和封铅操作
第十五章电缆附件安装的基本操作模块1 油纸绝缘电缆剖铅、胀铅和封铅操作（GYDL00201001）【模块描述】本模块介绍油纸绝缘电缆剖铅、胀铅和封铅的操作。
通过操作所需工器具、材料、操作方法及注意事项介绍，掌握油纸绝缘电缆剖铅、胀铅和封铅操作方法及工艺要求。
【正文】一、作业内容在油纸电缆附件制作过程中，不可避免地要将电缆的部分铅护套剥除，同时，为了改善铅护套断口处的电场分布、恢复电缆附件的整体密封性能，保证电缆线路长期安全运行，对油纸绝缘电缆金属护套需采用剖铅、胀铅和封铅等操作。
二、工器具材料1.剖时所用工器具材料（1）剖铅刀（电工刀）（2）手锯（3）新型工具近年来随着施工机具种类的增多，市场上出现了一些可用于剖切电缆铅护套的新型工具，如：割管材的转刀。
2.胀铅时所用工器具材料（1）胀铅楔（2）锤子3.封铅时所用工器具材料（1）硬脂酸这是一种化工产品，在接头密封时用作消除密封部位的污物和氧化膜，并使该部位迅速冷却。
（2）封铅焊条1）封铅焊条成份电缆封铅用的封铅焊条是铅锡合金。
铅的熔点是327℃，锡的熔点是232℃。
从锡的平衡图可以看出，以65%的铅和35%的锡配制成的铅锡合金，在180-250℃的温度范围内呈半固体状态，也就是类似糊状。
这种配比的铅锡合金有较宽的可操作温度范围，比较适合进行搪铅操作。
如果含锡量太少，搪铅时不容易揩搪成型；如果含锡量太多，焊料可操作温度范围小，不利于搪铅操作。
2）封铅焊条的配制方法将纯铅和纯锡按65：35的质量比秤好，先将铅块放在铁制的铅缸中加热熔化，然后加入锡，待锡全部熔化后，将温度维持在260℃左右。
将铅锡料舀到特制模具中浇成封铅焊条。
在封铅焊条配制过程中，要注意搅拌充分，使铅锡均匀混合，要避免两者分层。
向液态铅中投入的锡块和进入铅锡溶液中的搅拌棒、铁勺等物，表面不能沾有水分，要烘干。
否则，当水分遇到液态铅锡时，突然汽化会引起铅锡液飞溅，有烫伤周围人的危险。
（3）抹布抹布也叫揩布，这是一种自制的电缆施工专用工具，在搪铅操作时，作隔热、抹平和抹光封焊部分用，市场上无专售店。

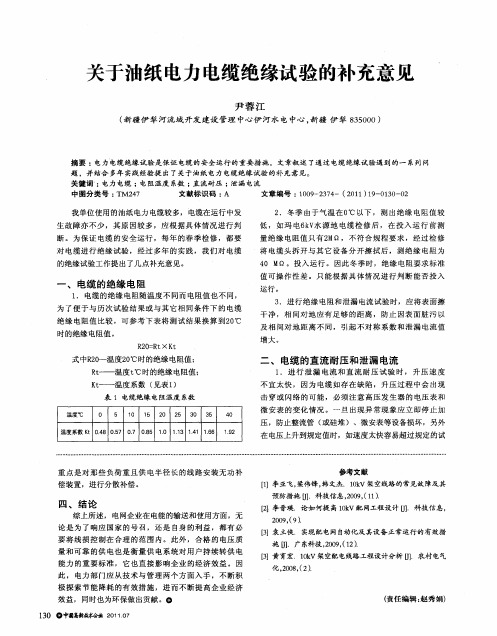

关于油纸电力电缆绝缘试验的补充意见
［ ３ 立侠 ．实现配 电网 自动化及其设备 正常运行的有效措 ］袁 施 卟 广东科技 ，０ ９（ ２ ． ２０ ，１ ） ［ ３ ］黄育宏．１ｋ ０Ｖ架空配电线路工程设计分析 Ｕ．农村 电气 ］
化 ，０８ （ ） ２０ ， ２．
极探索节 能降耗 的有效措施 ，进而不 断提高 企业经济
我 单位 使用 的油纸 电力 电缆较 多 ， 电缆在 运行 中发 生 故 障 亦 不 少 ，其 原 因较 多 ，应 根 据 具体 情 况进 行 判 断 。 为 保 证 电缆 的 安 全 运行 ，每 年 的春 季 检 修 ， 都 要 对 电 缆 进行 绝 缘 试验 ， 经 过 多 年 的 实 践 ， 我 们对 电缆 的绝 缘试 验 工作 提 出 了几 点补 充意 见 。
４ ＭＱ。投 入 运 行 。 因此 冬 季 时 ，绝 缘 电阻要 求 标 准 Ｏ
值 可 操 作 性 差 。只 能 根 据 具 体 情 况 进 行 判 断 能否 投 入
、
电缆的绝缘 电阻
１ 电缆 的绝 缘 电 阻随 温度 不 同而 电阻 值 也不 同 ， ．
运行 。
为 了便 于 与 历 次 试 验 结 果 或 与 其 它 相 同条 件 下 的 电缆 绝 缘 电阻 值 比较 ，可 参 考 下 表 将 测 试 结 果 换 算 到 ２ ℃ Ｏ 时 的绝 缘 电阻值 。
２０ ，９． ０ ９（ ）
四 、 结 论
综 上 所述 ，电 网企业 在 电 能的输 送和 使 用 方面 ，无 论 是 为 了 响应 国家 的号 召 ，还 是 自身 的利 益 ，都 有 必 要 将 线 损 控 制 在 合 理 的 范 围 内 。此 外 ，合 格 的 电压 质 量 和 可 靠 的供 电也 是 衡 量 供 电系 统 对 用 户 持 续 转 供 电 能 力 的重 要 标 准 ，它 也 直 接 影 响企 业 的经 济 效 益 。 因 此 ， 电力 部 门应 从 技 术 与 管 理 两 个 方 面 入 手 ，不 断 积
油纸绝缘电缆
电缆纸 / PPLP / 电缆纸
铅合金防护套层 铜制回路外导体层 聚乙烯（PE）套层 防腐保护层 钢丝铠装 (8mm)
高压电缆分类及特点
1、按结构特征 （1） 统包型（10kV及以下）。 （2） 分相型：分相屏蔽（10～35kV）。 （3） 扁平型：一般用于较长的水下和海底电缆。 （4） 自容型：护套内部有压力的电缆。 2、按敷设环境 （1）直埋式 （2）构架式 （3）水下敷设
★XLPE 电缆绝缘层在直流和交流电压下．内部电场分布情况 完全不同。在直流电压下电场按绝缘电阻系数呈正比例分配， 而XLPE绝缘材料存在电阻系数的不均匀性，因而导致在直流电
压下电场分布的不均匀性。在交流电压下．电场按介电系数呈
反比例分配，XLPE为整体绝缘结构，在交流电场下，XLPE绝 缘内部电场分布是比较稳定的。这样有可能造成在交流工作电 压下有缺陷的部位在直流试验时不被击穿，反过来，在直流试 验时被击穿部位，在交流工作电压下却不会产生问题。
◆必要性
金属护套具有屏蔽干扰、防雷、保护缆芯不受损伤、 阻止水分和潮气侵入等重要作用，是电缆的重要组成部分。 其完好与否对电缆的使用寿命关系重大。电缆护套外绝缘 若损坏，则金属护套环流增大，不仅影响电缆载流量，而 且使金属护套发热，以致损害电缆主绝缘，加速电缆绝缘 老化，甚至发生电缆爆炸事故。因此，要提高运行电缆维 护水平，保障运行电缆安全指标，降低电缆线路事故率，
★XLPE绝缘内部如果有了水树枝，在交流工作电压下，水树
枝的发展是很缓慢的。而在直流耐压试验时，会加速水树枝
的发展，甚至转变为电树枝。即直流试验会导致XLPE绝缘产
生积累效应，加速绝缘老化，缩短使用寿命。
★直流耐压试验过程中．在XLPE电缆及附件绝缘内会形成空
铅合金防护套层 铜制回路外导体层 聚乙烯（PE）套层 防腐保护层 钢丝铠装 (8mm)
高压电缆分类及特点
1、按结构特征 （1） 统包型（10kV及以下）。 （2） 分相型：分相屏蔽（10～35kV）。 （3） 扁平型：一般用于较长的水下和海底电缆。 （4） 自容型：护套内部有压力的电缆。 2、按敷设环境 （1）直埋式 （2）构架式 （3）水下敷设
★XLPE 电缆绝缘层在直流和交流电压下．内部电场分布情况 完全不同。在直流电压下电场按绝缘电阻系数呈正比例分配， 而XLPE绝缘材料存在电阻系数的不均匀性，因而导致在直流电
压下电场分布的不均匀性。在交流电压下．电场按介电系数呈
反比例分配，XLPE为整体绝缘结构，在交流电场下，XLPE绝 缘内部电场分布是比较稳定的。这样有可能造成在交流工作电 压下有缺陷的部位在直流试验时不被击穿，反过来，在直流试 验时被击穿部位，在交流工作电压下却不会产生问题。
◆必要性
金属护套具有屏蔽干扰、防雷、保护缆芯不受损伤、 阻止水分和潮气侵入等重要作用，是电缆的重要组成部分。 其完好与否对电缆的使用寿命关系重大。电缆护套外绝缘 若损坏，则金属护套环流增大，不仅影响电缆载流量，而 且使金属护套发热，以致损害电缆主绝缘，加速电缆绝缘 老化，甚至发生电缆爆炸事故。因此，要提高运行电缆维 护水平，保障运行电缆安全指标，降低电缆线路事故率，
★XLPE绝缘内部如果有了水树枝，在交流工作电压下，水树
枝的发展是很缓慢的。而在直流耐压试验时，会加速水树枝
的发展，甚至转变为电树枝。即直流试验会导致XLPE绝缘产
生积累效应，加速绝缘老化，缩短使用寿命。
★直流耐压试验过程中．在XLPE电缆及附件绝缘内会形成空
电气电缆线路施工及验收规范
电缆线路施工及验收规范一、电缆及附件的运输与保管3二、电缆线路附属设施和构筑物的施工4三、电缆的敷设9四、电缆附件的安装13五、工程交接验收17一、电缆及附件的运输与保管1.电缆及附件的运输与保管，应符合产品标准的要求，应避免强烈的震动、倾倒、受潮、腐蚀，确保不损坏箱体外表面以及箱内部件。
2.在运输装卸过程中，不应使电缆及电缆盘受到损伤。
严禁将电缆盘直接由车上推下。
电缆盘不应平放运输、平放贮存。
3.运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。
充油电缆至压力油箱间的油管应固定，不得损伤。
压力油箱应牢固，压力指示应符合要求。
滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
4.电缆及其附件到达现场后，应按下列要求及时进行检查：4.1产品的技术文件应齐全。
4.2电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。
4.3电缆封端应严密。
当外观检查有怀疑时，应进行受潮判断或试验。
4.4充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。
5．电缆及其有关材料如不立即安装，应按下列要求贮存：5.1电缆应集中分类存放，并应标明型号、电压、规格、长度。
电缆盘之间应有通道。
地基应坚实，当受件限制时，盘下应加垫，存放处不得积水。
5.2电缆终端瓷套在贮存时，应有防止受机械损伤的措施。
5.3电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。
5.4防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。
5.5电缆桥架应分类保管，不得因受力变形。
6．电缆及附件在安装前的保管，其保管期限为一年及以内。
当需长期保管时，应符合设备保管的专门规定。
7.电缆在保管期间，电缆盘及包装应完好，标志应齐全，封端应严密。
当有缺陷时，应及时处理。
充油电缆应经常检查油压，并作记录，油压不得降至最低值。
当油压降至零或出现真空时，应及时处理。
二、电缆线路附属设施和构筑物的施工1.电缆管的加工及敷设1.1电缆管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。
油浸纸绝缘电力电缆
油浸纸绝缘电力电缆油浸纸绝缘电缆自1890年问世以来，其系列与规格最完善，已广泛应用于330kV及以下电压等级的输配电线路中，并已研制出500～750kV的超高压电缆。
这种电缆的特点是：耐电强度高；介电性能稳定；寿命较长；热稳定性好；载流量大；材料资源丰富；价格便宜。
缺点是：不适于高落差敷设；制造工艺较为复杂；生产周期长；电缆头制作技术比较复杂等。
10kV及以下电压等级的电缆，通常是将各导电线芯外包上绝缘纸（称为线芯绝缘或相绝缘），芯与芯之间的空隙用麻、塑料管、玻璃丝等填料填充后绞成圆形，外面再绕包绝缘纸（称为统包绝缘、共同绝缘或绝缘），最后包上一个共同的金属护套和保护层。
具有这种结构形式的电缆称为统包型电缆或带绝缘电缆，国际上通称为非径向电场电缆。
其结构如图1-3-1所示，其电场分布如图1-3-2所示。
图1-3-1 三芯统包型电缆图1-3-2 非径向电场电缆的电场分布在统包型电缆中，共同绝缘的作用除了补足各导电线芯对地的绝缘强度外，同时还扎紧各线芯，使其不松散，减少制造上的困难。
电缆各导电线芯之所以采用扇形结构，是为了使电缆结构更加紧凑、充分利用空间、使电缆外径更小，以节省制造材料和降低成本。
这种电缆的应用历史最长，在10kV及以下电压系统中，有着良好的运行记录，至今仍有一定量的统包型电缆在运行。
这种统包型电缆有以下不足。
（1）电缆绝缘材料中绝缘油的热效应所形成的空隙里存在着气体，因此，在电场作用下的气体游离将导致绝缘的逐渐破坏。
（2）由于沿绝缘纸表面切线方向电场分量的存在，使纸层发生树枝状的炭化裂纹。
同时，该电场也作用在比纸绝缘介电强度低得多的填料上，致使电缆击穿强度下降。
（3）在电缆三芯结构的中心，因热量不易散发而使温度升高，加速了绝缘的老化，也使载流量受到限制。
（4）因为各线芯绝缘外无接地屏蔽，而三根线芯公用一个接地护套，故容易将单相接地故障转化为相间故障，从而增加了线路跳闸停电的事故几率。
油浸纸绝缘电缆终端头的制作
头部 分 的电缆 型 号 、 截面规格、 芯数 、 电压 等 级 等 ， 再仔 细 检 查 纸 绝 缘 电 缆 是 否 受 潮 ， 可 用 清 洁 干 燥
的 工具 将 靠 近铅 包 处 的统 包 绝 缘 纸 和靠 近 线 芯 处
的 分相 绝 缘 纸撕 下 几 条 ， 用火柴将其点燃 ， 如 果 出 现 白色 泡 沫 和 发 出 嘶 嘶 声 响 ， 则 表 明 电 缆 已经 受 潮 。更 为 准备 的方 法是 将 其 放 在 １ ５ ０ ￣ ２～１ ６ ０ ℃ 的 热 电缆 油 （ 或用 １ ０ ０份 变 压器 油 加 ２ ５份 ～３ ０份 松
如没 有合 格证 ， 则现 场应 做试块 鉴 定 。
施 Ｔ地点 要光 线充 足 、 周 围清 洁干燥 ， 当相对 湿
对有 钢 带 麻 被 护 层 的 电 缆 先 用 手锯 锯 断 麻 被， 将要剥切部分 用 喷灯加微热 ， 使 沥青 软化 ， 用 刀 割 除 。 然 后 用 浸 有 汽 油 的 抹 布 把 钢 带 上 的 沥 青、 油污擦净， 擦 拭 范 围 比 要 切 除 段 的 长 度 多 １ ０ ０ ｍｍ。再 用砂 布 、 锉刀 打 磨钢 带 ， 直 到表 面 出现 金属光泽 ， 涂 上一层 锡焊 ， 并将钢 带用铁 丝 扎紧 ， 在 要 切 除侧 ２ ｍ ｍ ～１ ０ ｍｍ处 ， 沿 电缆 的外 周 ， 用专 用 的刀锯 在 钢 带 上 锯 一 个 深 度 为 钢 带 厚 度 ２ ／ ３的 环形割痕 ， 锯 割 时不 能伤 及 铅 （ 铝） 包， 锯 完 后 用 螺 丝刀 在 锯痕 尖 角 处 挑 起 钢 带 ， 用钳 子 夹 住 ， 逆 原 缠 绕方 向撕 下 ， 再 用 同样 方 法 剥 去 第 二 层 钢 带 ， 最 后 用锉 刀修 饰 钢 带 刀 口 ， 使 其 圆 滑 无 刺 。剥 去 钢 带 后， 用 喷灯 稍 加 热铅 包 外 浸有 沥 青 的 黄 麻 内衬 ， 使 其 软 化 后 再用 刀 割 下 ， 切 割 时 注 意 刀 口 向外 ， 不 要 伤及 铅 （ 铝） 包 。使 用 喷 灯 时 ， 温 度 不 可 过高 ， 否 则
的 工具 将 靠 近铅 包 处 的统 包 绝 缘 纸 和靠 近 线 芯 处
的 分相 绝 缘 纸撕 下 几 条 ， 用火柴将其点燃 ， 如 果 出 现 白色 泡 沫 和 发 出 嘶 嘶 声 响 ， 则 表 明 电 缆 已经 受 潮 。更 为 准备 的方 法是 将 其 放 在 １ ５ ０ ￣ ２～１ ６ ０ ℃ 的 热 电缆 油 （ 或用 １ ０ ０份 变 压器 油 加 ２ ５份 ～３ ０份 松
如没 有合 格证 ， 则现 场应 做试块 鉴 定 。
施 Ｔ地点 要光 线充 足 、 周 围清 洁干燥 ， 当相对 湿
对有 钢 带 麻 被 护 层 的 电 缆 先 用 手锯 锯 断 麻 被， 将要剥切部分 用 喷灯加微热 ， 使 沥青 软化 ， 用 刀 割 除 。 然 后 用 浸 有 汽 油 的 抹 布 把 钢 带 上 的 沥 青、 油污擦净， 擦 拭 范 围 比 要 切 除 段 的 长 度 多 １ ０ ０ ｍｍ。再 用砂 布 、 锉刀 打 磨钢 带 ， 直 到表 面 出现 金属光泽 ， 涂 上一层 锡焊 ， 并将钢 带用铁 丝 扎紧 ， 在 要 切 除侧 ２ ｍ ｍ ～１ ０ ｍｍ处 ， 沿 电缆 的外 周 ， 用专 用 的刀锯 在 钢 带 上 锯 一 个 深 度 为 钢 带 厚 度 ２ ／ ３的 环形割痕 ， 锯 割 时不 能伤 及 铅 （ 铝） 包， 锯 完 后 用 螺 丝刀 在 锯痕 尖 角 处 挑 起 钢 带 ， 用钳 子 夹 住 ， 逆 原 缠 绕方 向撕 下 ， 再 用 同样 方 法 剥 去 第 二 层 钢 带 ， 最 后 用锉 刀修 饰 钢 带 刀 口 ， 使 其 圆 滑 无 刺 。剥 去 钢 带 后， 用 喷灯 稍 加 热铅 包 外 浸有 沥 青 的 黄 麻 内衬 ， 使 其 软 化 后 再用 刀 割 下 ， 切 割 时 注 意 刀 口 向外 ， 不 要 伤及 铅 （ 铝） 包 。使 用 喷 灯 时 ， 温 度 不 可 过高 ， 否 则
建筑设备安装分项工程施工工艺标准(第二版)
GY107-1998
室内消防管道及设备安装工艺标准
GY108-1998
室内消防气体（卤代烷）灭火系统管道及设备安装工艺标准
GY109-1998
室内蒸汽管道及附属装置安装工艺标准
GY110-1998
太阳能热水设备及管道安装工艺标准
GY111-1998
室外给水管道及设备安装工艺标准
GY112-1998
室内供热管道安装工艺标准
GY403-1998
风管及部件安装工艺标准
GY404-1998
风管及部件保温工艺标准
GY405-1998
空气处理室安装工艺标准
GY406-1998
风机盘管及诱导器安装工艺标准
GY407-1998
消声器制作与安装工艺标准
GY408-1998
除尘器制作与安装工艺标准
GY409-1998
通风机安装工艺标准
低压电缆头制作安装工艺标准
GY207-1998
硬母线安装工艺标准
GY208-1998
封闭插座接母线安装工艺标准
GY209-1998
滑接线及软电缆安装工艺标准
GY210-1998
电力变压器安装工艺标准
GY211-1998
高压开关安装工艺标准
GY212-1998
成套配电柜及动力开关柜（盘）安装工艺标准
GY213-1998
暖卫设备及管道安装基本工艺标准
GY101-1998
室内给水管道安装工艺标准
GY102-1998
室内铸铁排水管道安装工艺标准
GY103-1998
室内塑料排水管道安装工艺标准
GY104-1998
室内采暖管道安装工艺标准
GY105-1998
室内消防管道及设备安装工艺标准
GY108-1998
室内消防气体（卤代烷）灭火系统管道及设备安装工艺标准
GY109-1998
室内蒸汽管道及附属装置安装工艺标准
GY110-1998
太阳能热水设备及管道安装工艺标准
GY111-1998
室外给水管道及设备安装工艺标准
GY112-1998
室内供热管道安装工艺标准
GY403-1998
风管及部件安装工艺标准
GY404-1998
风管及部件保温工艺标准
GY405-1998
空气处理室安装工艺标准
GY406-1998
风机盘管及诱导器安装工艺标准
GY407-1998
消声器制作与安装工艺标准
GY408-1998
除尘器制作与安装工艺标准
GY409-1998
通风机安装工艺标准
低压电缆头制作安装工艺标准
GY207-1998
硬母线安装工艺标准
GY208-1998
封闭插座接母线安装工艺标准
GY209-1998
滑接线及软电缆安装工艺标准
GY210-1998
电力变压器安装工艺标准
GY211-1998
高压开关安装工艺标准
GY212-1998
成套配电柜及动力开关柜（盘）安装工艺标准
GY213-1998
暖卫设备及管道安装基本工艺标准
GY101-1998
室内给水管道安装工艺标准
GY102-1998
室内铸铁排水管道安装工艺标准
GY103-1998
室内塑料排水管道安装工艺标准
GY104-1998
室内采暖管道安装工艺标准
GY105-1998
交联绝缘电缆与油纸绝缘电缆中间过渡接头研制
二、可行性研究
、过渡接头型式的确定 浇铸式接头受材料配比、环境温度、材料贮存时间等因素限制，质量不易控制，绕包式接头安装工艺复杂、材料贮存时间短，热缩式接头工艺简单、质量容易保证，技术比较成熟。因此，选用热缩式过渡接头型式
三、结构设计
我们于2000年1月申请立项，2000年3月得到批准，随即开始进行技术攻关。首先对过渡接头的主绝缘材料的选择进行理论攻关，其技术关键在于： 绝缘设计 中间接头电场强度的控制和降低 堵油的实现 抗环境影响的电缆密封
单击此处添加文本具体内容，简明扼要地阐述你的观点
202X
35kV交联绝缘电缆与油纸绝缘电缆中间过渡接头研制
一、课题的提出
1、天津35kV电缆的现状： 1998年天津市进行城网改造工程，其中涉及到35kV供电系统大量油纸电缆的切改问题，因为国内电缆制造厂已经基本不再生产油纸电缆，并且由于资金问题，不可能将现有35kV油纸电缆全部替换为交联电缆，因此必须考虑35kV油纸电缆与交联电缆的过渡问题。
一、课题的提出
1999年进行前期调研中发现，国内始终没有35kV油纸电缆与交联电缆中间过渡接头成熟的定型产品。
国内过渡接头附件的情况：
、国外35kV交联电缆与油纸电缆中间过渡接头，由于绕包带存储有期限 （24个月），不能备品备件。一旦过渡接头出现故障，由国外进口附件，订货时间周期长，故障电缆不能及时修复，直接影响到电网的安全运行。
九、查新结果
此科技项目完成后，2004年3月29日委托国电信息中心查找国内相关文献资料，2缆与油纸电缆中间过渡接头在检索中未见报道。
十、参考文献
本项目在研制过程中，先后收集、整理、参考、引用国内外参考文献约30篇左右。为今后开展技术革新和技术改造工作奠定了基础。
最新【工艺标准】10kV油纸绝缘电缆户内型终端头制作工艺标准
天马行空官方博客：/tmxk_docin；QQ:1318241189；QQ群：175569632 10kV油纸绝缘电缆户内型终端头制作工艺标准1范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 电纸绝缘电缆户内终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表2-2、2-3）。
NTB型电缆终端头NTB型电缆终端头主要材料表主要材料表表2-2 表2-32.1.2 电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。
2.1.3 固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.22.2 主要机具：2.2.1 制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.2 安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3 测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3 作业条件：2.3.1 电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
2.3.2 施工现场及其周围应清洁、干燥。
2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4 施工现场应有220V电源和安全电源。
2.3.5 电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3 操作工艺3.13.1 工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收3.2 电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工工艺标准之油纸绝缘电缆10（6）kV接头制作
1 范围
本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆接头制作。
2 施工准备
2.1 设备与材料要求：
2.1.1 电缆接头外壳必须密封良好，无杂质和砂眼，内壁光滑整洁，型号规格尺寸必须符合设计要求。
铅套管含纯铅量不少于99.9%，并能承受25标准大气压力试验。
2.1.2 绝缘材料必须符合电压等级，并应有试验数据和出厂合格证（表2-6）。
2.1.3 电缆绝缘胶应用定型产品，有理化及电气性能的试验和出厂合格证。
2.2 主要机具：
2.2.1 制作机具：防风栅栏（露天作业）、塑料布、油压接线钳、喷灯、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏斗、漏勺、剪刀、手套、钢锯、锉刀。
2.2.2 测试工具：绝缘摇表、钢板尺、温度计及试验仪器等。
2.3 作业条件：
2.3.1 室外电缆中间头制作应选择晴朗无风的天气施工，因此作电线头之前应注意当地的天气预报，其环境温度在+5℃以上。
湿度不宜大于70%。
2.3.2 制作电缆接头的施工现场周围应保持清洁和干燥。
在四面支好防风栅栏。
2.3.3 电缆接头的制作应由经过专门培训考核合格的操作人员承担。
2.3.4 施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.5 施工现场应备有220V电源和安全电源。
3 操作工艺
3.1 工艺流程：
→→→
→→→
→→→
3.2 电缆接头制作按以下制作程序进行，从开始剥切到制作完毕，必须连续进行，一次完成，以免受潮。
3.3 设备点件检查与施工准备：
3.3.1 开箱点件检查，应有施工单位、供货单位和建设单位共同进行检查，并做好记录。
3.3.2 电线接头铅套管点件应根据设备技术资料或说明书进行，配件备全、无损伤。
3.3.3 把铅套管内壁擦干净、用木拍板拍打一端形成缩口（须拍成能套入电缆略大一点）并用刀开出排气孔和注胶孔，以及盖子用纸包好。
3.3.4 加工黑漆隔带和纱布带成小卷、浸泡在150℃左右的电缆油中去潮（如无电缆油可用变压器油加入25%～30%松香，以不同），然后捞出，漏油待用。
3.4 摇测电缆绝缘和校验潮气：
3.4.1 将电缆封头打开用2500V摇表摇测、绝缘电阻合格后进行校潮。
3.4.2 自电缆末端锯下100mm左右，将电缆统包和芯线纸绝缘各撕下几条，分别放入150℃左右的电缆油中，如有潮气油中将泛起气泡和发出嘶嘶的声音（图2-19）。
另一种方法为火烧法。
将被校潮的绝缘纸用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶声音。
如发现电缆纸绝缘有潮气侵入时，应逐段切除，直至没有潮气为止。
3.5 测定尺寸剥除电缆保护层：
3.5.1 调直电缆：将电缆放平，在电缆两端的两米处内分别调直，擦干净重叠200mm。
在中部作中心标线为接头中心。
用锯断开（见图2-20），然后将水泥保护盒座板放在中心标线下面。
3.5.2 自电缆端头按图量取合适尺寸。
用钢带宽度的三分之二卡子卡固（或用φ2mm 裸铜线绑扎三匝），剥去麻层（或护套层）。
从麻层断处量取50mm，并用钢带卡固，用钢锯靠近卡子的边缘锯一环形深痕，其深度不得超过钢带厚度的二分之一，再用螺丝刀将钢带尖端撬起，然后用钳子夹紧，把钢带撕掉，用锉刀修理钢带毛刺，使之圆滑（图2-21）。
3.6套入铅套管：
3.6.1 剥除钢带后，用喷灯均匀的烘烤除掉铅包上的沥青纸，用棉丝擦净铅包。
用高丽纸将电缆一端包好并套入铅套管。
3.6.2 剥铅。
按图2-21所示尺寸剥铅。
操作方法：在铅包上用电工力刻一环形深痕，其深度不得超过铅包厚度的一半。
然后用电工刀从环形痕处向末端划两条平行深痕，两深痕间距为10mm，而后用钳子从末端将铅条撕去（图2-21），最后将铅包剥除。
3.6.3 胀铅。
胀铅时用胀铅器顺统包纸缠绕的方向将铅包胀成45°角的喇叭口，喇叭口要光滑对称无毛刺。
3.6.4 剥除统包纸，在喇叭口边缘的统包绝缘纸上包缠25mm宽的油浸纱带五层，最后一层包过喇叭口5mm作为临时用。
然后剥除统包绝缘纸及其填料（不能损伤芯线绝缘纸），并在电缆芯绝缘纸上顺方向以半重叠方法包一层油浸纱带，包至距端头二分之一连接管长度加5mm。
3.6.5 安装三角木架。
将架外端距喇叭口110～120mm处用油浸纱带扎紧，然后把三芯弯成一个工作间隙，其间隙宽50mm，要成活弯，不得弯伤绝缘纸（图2-22）。
3.6.6 校对刻铅尺寸，锯齐电缆芯线。
自胀铅喇叭口处向末端量铅套管长度的二分之一减35mm（焊接减25mm），将多余的芯线锯掉。
3.6.7 压接连接管。
从三芯末端量取连接管长度二分之一加10mm处去掉绝缘纸（最后二层绝缘纸用手撕掉，以免损伤导线），用汽油棉纱把导线与连接管擦净，将导线与连接管压牢并去掉毛刺。
3.7 拆除三角架和排除潮气拆除三角架及各芯线上的油浸带，撕去相色纸，用棉纱沾酒精把芯线擦净，然后用事先加热到150℃电缆油从两端问中心进行去潮处理（从电缆的统包处向中心去潮），而后在中间头下面铺好橡皮布。
3.8 包缠绝缘。
在各芯线上用油浸黑漆隔带沿芯线绝缘纸缠绕的方向，以半重叠方法包缠绝缘，并包平连接管两端的空间，全长包缠3层，然后在接管及接管向两端延伸，包加厚绝缘，加厚段两端应包成锥形，各部尺寸见表2-7，包缠时必须层层包紧包平，每包三层涂一次硅油。
线芯增绕绝缘尺寸表表2-7
注： 1. 线芯增绕绝缘材料采用油浸黑玻璃漆带或四氯乙烯带。
采用四氟乙烯带时，增绕绝缘厚度及铅套管的规格可相应减小。
2. 材料表中数量以额定电压8.7/10kV，线芯截面120mm2的铝芯电缆接头为例。
3.9 拆除临时纱带，拆除统包层上的临时纱带，撕去屏蔽纸，从胀铅口起100mm包缠8层油浸黑漆隔带并塞进胀铅口内包紧包平。
3.10 封铅：
3.10.1 将铅套管移至中间，用拍板轻敲铅套管两端，敲成圆锥形，使铅套管紧包在电缆的铅包上。
敲时用力不能过重，以防铅套管裂开皱褶，不得敲伤铅包。
3.10.2 封铅。
将铅套管注剂孔向上，用喷灯烘烤铅套管和铅包，用脂肪精（硬脂酸）去除污物，然后封铅，封铅有两种：l）滴铅法。
用喷灯将封铅均匀地镀到铅管和铅包上，用喷灯将封铅烤成糊状，用揩布使封铅成形后，用脂肪精冷却去污，做到成型美观，表面光治无砂眼。
2）浇铅法。
将封铅加热成糊状，然后均匀地泼到铅管的圆锥上，拨到一定量后，用喷灯使其成形，其它做法同滴铅法。
3.11 灌注绝缘胶：
将经过适当加热的绝缘胶（170～180℃）由一端加胶孔灌注铅套管中，第一次加满，温度降到60℃时补加第二次，并将加胶剂孔的盖子盖好，用封铅封牢。
同时将二层钢带与铅包用封铅封牢，用作接地。
地线封铅要求如下：钢带与铅包封铅长为25mm，宽为30mm。
3.12 防腐和安装水泥保护盒：
在铅套管四周涂刷一层热绝缘胶，然后用高丽纸包两层（层间亦涂沥青），最后外表面涂刷一层沥青漆，将中间头平放在水泥保护盒内用细土填实。
3.13 埋设标志桩：
将安装中间头的电缆沟用细土填平，然后埋设水泥接头标桩，并露出地面，作为标志。
3.14 试运行验收：
3.1
4.1 电缆头制作完毕后，按要求由试验部门做耐压和测试试验。
3.1
4.2 验收送电空载运行24小时无异常现象办理验收手续，交建设单位使用。
同时提交变更洽商，产品合格证、说明书、试验报告和运行记录等技术资料。
4 质量标准
4.1 保证项目：
4.1.1 电缆中间头的耐压结果、泄漏电流和绝缘电阻必须符合施工规范规定。
4.1.2 电缆中间头封闭严密，灌注饱满，无气泡、无渗油现象，无裂纹。
芯线连接紧密。
检验方法：观察检查和查试验记录。
4.2 基本项目：
电缆中间头外型美观、光滑、无皱褶、有光泽。
检验方法：观察检查。
5 成品保护
5.1 设备开箱后，按顺序摆放在瓷盘中，用白布盖上，防止杂物进入。
5.2 电缆中间头制作完毕后，立即安装填土。
暂时不能填土时，对电缆头加木箱给予保护，防止砸、碰。
6 应注意的质量问题
6.1 烤铅包时，喷灯要用文火，以免损坏铅包和绝缘纸。
6.2 电缆绝缘纸不能损伤，特别是放三角架掰弯时要特别小心，用力不得过猛，包缠绝缘展时不宜来回搬动芯线，以免损伤绝缘纸。
6.3 封铅时，手腕要灵活，速度要快，以免损伤铅包和绝缘纸。
7 应具备的质量记录
7.1 产品合格证。
7.2 电缆试验报告单。
7.3 设备材料检验记录7.4 电缆膏试验报告单。
7.5 自互检记录。
7.6 设计变更洽商记录。
